| Mærke | Florabest |
| Model | FAHE 20Li A1 |
| Produkttype | Trådløs teleskopstangsav (stanghækklipper) |
| Nominel spænding | 20 V (jævnstrøm) |
| Tomgangshastighed | 2500 min⁻¹ |
| Kædehastighed | 5 m/s maks. |
| Vægt (uden batteri og sværd) | Ca. 2,6 kg |
| Skærelængde | Ca. 200 mm |
| Sværd | 8" Oregon 080NDEA318 |
| Kæde | Oregon 91P033X |
| Batteri | Lithium-ion 20 V, 2000 mAh, 5 celler (model FAHE 20-Li A1-1) |
| Opladningstid | Ca. 60 minutter |
| Oplader | Indgang 230-240 V~, 50 Hz, Udgang 21,5 V, 2,4 A |
| Lydtryksniveau | 88 dB(A) |
| Lydeffektniveau | 104 dB(A) |
| Vibrationer (hånd-arm) | < 2,5 m/s² |
| Beskyttelsesklasse | II (dobbelt isolering) |
| Oliebeholder | 65 cm³ |
| Garanti | 3 år |
| Pakningsindhold | Stangsav, oplader, batteri, skulderrem, beskyttelseshyller, sværd, kæde, bio-olie (100 ml), monteringsværktøj, brugsanvisning |
| Sikkerhed | Sikkerhedslås, tænd/sluk-knap, kædebremse (anti-rebound) |
| Vedligeholdelse | Regelmæssig rengøring, kontrol og spænding af kæde, smøring, slibning om nødvendigt |
Ofte stillede spørgsmål - FAHE 20Li A1 FLORABEST
Brugerspørgsmål om FAHE 20Li A1 FLORABEST
0 spørgsmål om dette apparat. Besvar dem du kender, eller stil dit eget.
Stil et nyt spørgsmål om dette apparat
Download vejledningen til din Hækkeklippere i PDF-format gratis! Find din vejledning FAHE 20Li A1 - FLORABEST og tag din elektroniske enhed tilbage i hånden. På denne side er alle dokumenter nødvendige for brugen af din enhed offentliggjort. FAHE 20Li A1 af mærket FLORABEST.
BRUGSANVISNING FAHE 20Li A1 FLORABEST
Oversættelse af den originale driftsvejledning
NL BE
ACCUHOOGSNOEIER
Før du læser, vend siden med billeder frem og bliv bekendt med alle apparatets funktioner.
FR BE
DK Oversættelse af den originale driftsvejledning Side 1
Generelle sikkerhedsanvisninger til elværktøjer 4
- Sikkerhed på arbejdspladsen 4
- Elektrisk sikkerhed 5
- Personsikkerhed 5
- Anvendelse og behandling af elværktøjet 5
- Anvendelse og behandling af det genopladelige værktøj 6
- Service 6
Specielle sikkerhedsanvisninger for topkappere 6
Sikkerhedsanvisninger mod tilbageslag 7
Yderligere sikkerhedsanvisninger 8
Sikkerhedsanvisninger for opladere 8
Originalt tilbehør / originalt ekstraudstyr 9
Før første brug ....9
Opladning af batteripakken (se fig. A) 9
Indsætning / udtagning af batteripakke 9
Kontrol af batteriets tilstand 9
Fastgørelse/montering af skuldersele 9
Montering af savkæde og sværd 10
Stramning og kontrol af savkæden 10
Kædesmøring 10
Slibning af savkæden 10
Første brug ....11
Tænd / sluk 11
Kontrol af den automatiske olieforsyning 11
Indstilling af teleskoparmen 11
Saveteknikker 11
Arbejd sikkert 12
Fejlsøgning topkapper 13
Vedligeholdelsesintervaller for topkappere .... 1 3
Bestilling af reservedele 13
Bortskaffelse 14
Garanti for Kompernass Handels GmbH....14
Service....15
Importør 15
Oversættelse af den originale overensstemmelseserklæring ..... 1 6

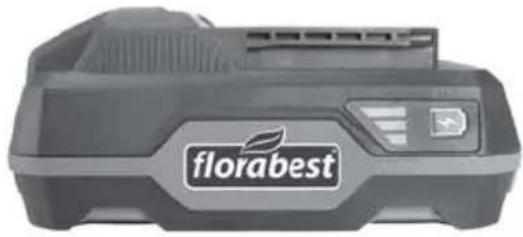

Bestilling af reservebatteri 17
Telefonisk bestilling 17

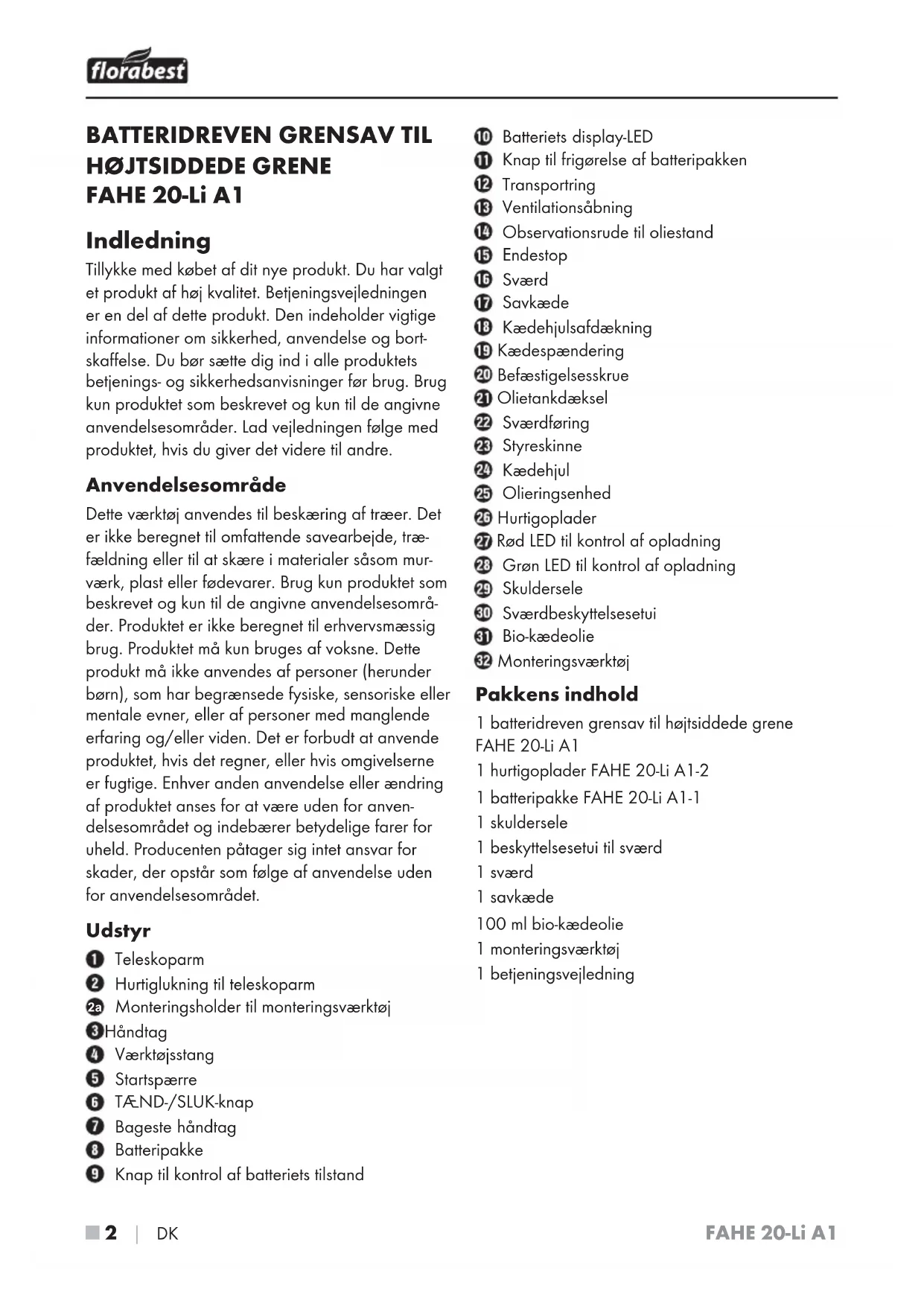

BATTERIDREVEN GRENSAV TIL H∅JTSIDDEDE GRENE FAHE 20-Li A1
Indledning
Tillykke med købet af dit nye produkt. Du har valgt et produkt af høj kvalitet. Betjeningsvejledningen er en del af dette produkt. Den indeholder vigtige informationer om sikkerhed, anvendelse og bortskaffelse. Du bør sætte dig ind i alle produktets betjenings- og sikkerhedsanvisninger før brug. Brug kun produktet som beskrevet og kun til de angivne anvendelsesområder. Lad vejledningen følge med produktet, hvis du giver det videre til andre.
Anvendelsesområde
Dette værktøj anvendes til beskæring af træer. Det er ikke beregnet til omfattende savearbejde, træfældning eller til at skære i materialer såsom murværk, plast eller fødevarer. Brug kun produktet som beskrevet og kun til de angivne anvendelsesområder. Produktet er ikke beregnet til erhvervsmæssig brug. Produktet må kun bruges af voksne. Dette produkt må ikke anvendes af personer (herunder børn), som har begrænsede fysiske, sensoriske eller mentale evner, eller af personer med manglende erfaring og/eller viden. Det er forbudt at anvende produktet, hvis det regner, eller hvis omgivelserne er fugtige. Enhver anden anvendelse eller ændring af produktet anses for at være uden for anvendelsesområdet og indebærer betydelige farer for uheld. Producenten påtager sig intet ansvar for skader, der opstår som følge af anvendelse uden for anvendelsesområdet.
Udstyr
① Teleskoparm
② Hurtiglukning til teleskoparm
2a Monteringsholder til monteringsværktøj
3 Håndtag
4 Værktøjsstang
5 Startspærre
6 TÆND-/SLUK-knap
⑦ Bageste håndtag
8 Batteripakke
9 Knap til kontrol af batteriets tilstand
10 Batteriets display-LED
⑪ Knap til frigørelse af batteripakken
12 Transportring
13 Ventilationsåbning
14 Observationsrude til oliestand
15 Endestop
16 Sværd
17 Savkæde
18 Kædehjulsafdækning
19 Kædespændering
20 Befæstigelsesskrue
21 Olietankdæksel
22 Sværdføring
23 Styreskinne
24 Kædehjul
25 Olieringsenhed
26 Hurtigoplader
27 Rød LED til kontrol af opladning
28 Grøn LED til kontrol af opladning
29 Skuldersele
30 Sværdbeskyttelsesetui
31 Bio-kædeolie
32 Monteringsværktøj
Pakkens indhold
1 batteridreven grensav til højtsiddede grene FAHE 20-Li A1
1 hurtigoplader FAHE 20-Li A1-2
1 batteripakke FAHE 20-Li A1-1
1 skuldersele
1 beskyttelsesetui til sværd
1 sværd
1 savkæde
100 ml bio-kædeolie
1 monteringsværktøj
1 betjeningsvejledning
Tekniske data
Batteridrevet topkapper: FAHE 20-Li A1
Mærkespænding: 20 = (Vævnstrøm)
Maks. omdrejningstal: 2500 min ^-1
Kædehastighed: maks. 5 m/s
Vægt (uden
genopladeligt batteri,
skæreværktøj og
Snitlængde: ca. 200 mm
Sværd: 8" Oregon 080NDEA318
Savkæde: Oregon
Brug kun følgende batteri til drift af værktøjet: FAHE 20-Li A1-1
Type: LITHIUM-ION
Mærkespænding: 20 = (Vævnstrøm)
Kapacitet: 2000 mAh
Celler: 5
Brug kun følgende hurtigoplader til opladning af værktøjets batteri: FAHE 20-Li A1-2
INDGANG/input:
Mærkespænding: 230 - 240 V \~, 50 Hz (vekselstrøm)
Nominelt effektforbrug: 65 W
Sikring (intern): 3,15 A
UDGANG/output:
Mærkespænding: 21,5 ---(Vævnstrøm)
Mærkestrøm: 2,4 A
Opladningstid: ca. 60 min
Beskyttelsesklasse: ☐ (dobbeltisolering)
Støjemissionsværdier:
Måleværdi for støj beregnet iht. EN ISO 22868. Det A-vægtede støjniveau for elværktøjet på brugerens sted er normalt følgende:
Lydtrykniveau: L_pA=88 dB(A)
Usikkerhed K_pA = 3 dB
Lydeffektniveau: L_WA = 104 dB (A)
Usikkerhed: K_WA = 3 dB
Bær høreværn!
Samlede svingningsværdier (for hvert håndtag) beregnet i henhold til EN ISO 22867:
Usikkerhed3X = 1,5 m/s²
ADVARSEL!
■ Undgå risiciene ved vibrationer, f.eks. hvide N fingre, ved at holde hyppige pauser under ar- bejdet og gnide håndfladerne mod hinanden!
BEMARK
Vibrationsniveauet, som er angivet i disse anvisninger, er målt med en standardmålemetode, som kan anvendes til sammenligning af elværktøjer. Den angivne vibrationsemissionsværdi kan også anvendes til en indledende vurdering af faren ved vibrationsniveauet.
ADVARSEL!
Vibrationsniveauet ændrer sig afhængigt af elværktøjets anvendelse og kan i mange tilfælde ligge over værdien, der er angivet i disse anvisninger. Vibrationsbelastningen kan undervurderes, hvis elværktøjet jævnligt anvendes på denne måde. Prøv at holde belastningen forårsaget af vibrationer så lav som muligt. Vibrationsbelastningen kan f.eks. reduceres ved brug af handsker under anvendelse af værktøjet samt ved nedsættelse af den tid, værktøjet bruges. Der skal tages højde for hele driftscyklussen (f.eks. perioder, hvor elværktøjet er slukket, og perioder, hvor det er tændt, men kører uden belastning).
Forklaringer til infoskiltene på produktet:
Læs betjeningsvejledningen og anvisningerne før første brug!
Brug beskyttelseshandsker!
Brug sikkerhedssko!
Bær høreværn!
Bær sikkerhedshjelm!
Hold personer, der befinder sig i nærheden, borte fra værktøjet!
Forbudt! Brug begge hænder til betjening af kædesaven!
Kædesaven skal altid holdes med begge hænder!
Pas på tilbageslag! Undgå at røre ved sværdspidsen!
Beskyt produktet mod regn og fugt!
Livsfare ved elektrisk stød! Hold mindst 10 meters afstand til strømledninger.
Obs! Faldende genstande. Særligt ved beskæring over hovedhøjde.
Vær opmærksom på dele, der kan slynges væk!
Angivelse af lydeffektniveauet LWA i dB.
Sluk værktøjet, og fjern batte- riet, før værktøjet vedligeholdes!
En fuld tank rækker til ca. 15 minutters vedvarende arbejde.
Savkædens kørselsretning!
Olietankdæksel
Generelle sikkerhec anvisninger til elværktøjer
ADVARSEL!
▶ Læs alle sikkerhedsanvisninger og -instruktioner. Hvis de angivne sikkerhedsanvisninger og -instruktioner ikke overholdes, kan det medføre elektrisk stød, brand og/eller alvorlige kvæstelser.
BEMARK
- Nationale forskrifter kan begrænse brugen af værktøjet.
Opbevar sikkerhedsanvisningerne og -instruktionerne til senere brug.
Begrebet "elværktøj", der anvendes i sikkerhedsanvisningerne, henviser både til elværktøj, der anvendes med ledning til lysnettet, og batteridrevet elværktøj (uden strømledning).
1. Sikkerhed på arbejdspladsen
a) Hold arbejdspladsen ren og godt oplyst. Rod og dårligt oplyste arbejdspladser kan medføre uheld.
b) Arbejd aldrig med elværktøj i eksplosionsfarlige omgivelser, hvor der befinder sig brændbare væsker, gasser eller støv. Elværktøj danner gnister, som kan antænde støvet eller dampene.
c) Hold børn og andre personer på afstand, när elværktøjet bruges. Hvis du bliver distraheret, kan du miste kontrollen over produktet.
2. Elektrisk sikkerhed
a) Elværktøjets tilslutningsstik skal passe til stikkontakten. Stikket må ikke ændres på nogen måde. Der må ikke bruges adapterstik sammen med beskyttelsesjordet elværktøj. Uændrede stik og de rigtige stikkontakter reducerer risikoen for elektrisk stød.
b) Undgå kropskontakt med jordforbundne overflader som f.eks. rør, radiatorer, komfurer og køleskabe. Der er øget risiko for elektrisk stød, hvis din krop har jordforbindelse.
c) Hold elværktøjet væk fra regn og fugt. Hvis der trænger vand ind i elværktøjet, øges risikoen for elektrisk stød.
d) Brug ikke ledningen til noget, den ikke er beregnet til, f.eks. til at bære eller hænge værktøjet op i eller til at trække stikket ud af stikkontakten. Hold ledningen på afstand af varme, olie, skarpe kanter eller produktets bevægelige dele. Beskadigede eller sammenfiltrede ledninger øger risikoen for elektrisk stød.
e) Hvis du anvender elværktøj udendørs, skal du bruge en forlængerledning, som er godkendt til brug udendørs. Når du anvender en forlængerledning, der er beregnet til udendørs brug, reduceres risikoen for elektrisk stød.
f) Hvis det ikke er muligt at undgå at bruge elværktøjet i fugtige omgivelser, skal der installeres en fejlstrømsafbryder. Installation af en fejlstrømsafbryder reducerer risikoen for elektrisk stød.
3. Personsikkerhed
a) Vær altid opmærksom og bevidst om, hvad du laver, og arbejd fornuftigt med elværktøjet. Brug ikke elværktøjet, hvis du er syg eller træt eller påvirket af narkotika, alkohol eller medicin. Selv et øjebliks uopmærksomhed ved brug af elværktøjet kan medføre alvorlige kvæstelser.
b) Brug personligt beskyttelsesudstyr, og bær altid beskyttelsesbriller. Når du bruger personligt beskyttelsesudstyr som f.eks. støvmaske, skridsikre sikkerhedssko, beskyttelseshandsker, sikkerhedshjelm og høreværn afhængigt af elværktøjets type og anvendelse, reduceres risikoen for kvæstelser.
c) Undgå uønsket igangsætning. Kontrollér, at elværktøjet er slukket, før du forbinder det med elforsyningen og/eller tilslutter batteriet, tager elværktøjet op eller bærer det. Hvis du har en finger på kontakten, eller hvis elværktøjet er tændt, mens du bærer det, kan der opstå uheld.
d) Fjern indstillingsværktøj eller skruenøgler, før du tænder for elværktøjet. Hvis der sidder et værktøj eller en skruenøgle på en roterende del af elværktøjet, kan det medføre personskader.
e) Undgå unormale kropsstillinger. Sørg for, at du står sikkert, og hold altid balancen. Derved kan du bedre kontrollere elværktøjet i uventede situationer.
f) Bær velegnet påklædning. Bær ikke løstsiddende tøj eller smykker. Hold hår, tøj og handsker på afstand af dele, der bevæger sig. Løst tøj, smykker eller hår kan gribes fat af dele, der bevæger sig.
g) Hvis der monteres opsugnings- og opsamlingsanordninger, skal disse tilsluttes og anvendes korrekt. Anvendelse af denne type anordninger nedsætter støvrisikoen.
4. Anvendelse og behandling af elværktøjet
a) Overbelast ikke elværktøjet. Brug et elværktøj, der er egnet til arbejdet. Du arbejder bedre og mere sikkert i det angivne effektområde, hvis du bruger det rigtige elværktøj.
b) Brug ikke elværktøj med defekt kontakt. Elværktøj, som ikke længere kan tændes og slukkes, er farligt og skal repareres.
c) Tag stikket ud af stikkontakten, og/eller fjern batteriet, før du foretager indstillinger på værktøjet eller tilbehørsdelene eller lægger værktøjet fra dig. Disse forholdsregler forhindrer, at elværktøjet starter ved en feil.
d) Opbevar elværktøj uden for børns række-vidde, når værktøjet ikke anvendes. Personer, som ikke kender produktet, eller som ikke har læst disse anvisninger, må ikke bruge produktet. Elværktøj er farligt, hvis det anvendes af uerfarne personer.
e) Vedligehold elværktøjet omhyggeligt. Kontrollér, om bevægelige dele fungerer, som de skal og ikke sætter sig fast, om dele er
defekte eller så beskadigede, at elværktøjets funktion er påvirket. Få beskadigede dele repareret, inden du bruger produktet. Mange uheld skyldes dårligt vedligeholdt elværktøj.
f) Hold skærende værktøjer skarpe og rene. Omhyggeligt vedligeholdt værktøj med skarpe skær sætter sig ikke så ofte fast og er lettere at styre.
g) Brug elværktøj, tilbehør, udskiftelige dele osv. iht. disse anvisninger. Tag hensyn til arbejds-betingelserne og det arbejde, der skal udføres. Anvendelse af elværktøj til andet end de tiltænkte anvendelsesområder kan føre til farlige situationer.
5. Anvendelse og behandling af det genopladelige værktøj
a) Oplad kun batterierne i opladere, som producenten har anbefalet. Hvis der bruges andre batterier til opladeren, end dem opladeren er beregnet til, er der fare for brand.
b) Brug kun batterier, der er beregnet til elværktøjet. Anvendelse af andre batterier kan medføre personskader og brandfare.
c) Når batteriet ikke benyttes, skal det holdes borte fra kontorclips, mønter, nøgler, søm, skruer eller andre små metalgenstande, som kan forårsage kortslutning mellem kontakterne. En kortslutning mellem batteriets kontakter kan medføre forbrændinger og brand.
d) Ved forkert anvendelse kan der løbe væske ud af batteriet. Undgå kontakt med denne væske. Skyl efter med vand, hvis du alligevel kommer i kontakt med væsken. Hvis væsken kommer i øjnene, skal du søge læge. Batterivæske, der løber ud, kan medføre hudirritationer eller forbrændinger.
FORSIGTIG!
EKSPLOSIONSFARE!
Oplad aldrig batterier, der ikke er beregnet til det.
t batteriet mod varme på grund af f.eks. vedvarende sollys, ild, vand og fugt. Fare for eksplosion.
6. Service
a) Lad kun en kvalificeret reparatør reparere dit elværktøj og kun med originale reservedele. Derved garanteres det, at elværktøjets sikkerhed bevares.
Specielle sikkerhedsanvisninger for topkappere
■ Anvend altid beskyttelseshjelm, høreværn og sikkerhedshandsker. Anvend også øjenbeskyttelse for at undgå at få olie eller savsmuld i øjnene. Anvend en støvmaske mod støv.
■ Anvend aldrig produktet, när du står på en stige.
Læn dig ikke for langt forover, når du anvender produktet. Sørg for, at du står sikkert, og hold altid balancen. Brug den medfølgende bæresele til at fordele produktets vægt jævnt på kroppen.
■ Anvend solide støvler, der ikke kan glide.
■ Anvend ikke produktet i regn eller fugtigt vejr.
■ Anvend ikke produktet i nærheden af strømledninger. Hold en minimumsafstand på 10 m til overjordiske strømledninger.
Stil dig ikke under de grene, du vil save af, da nedfaldende grene kan forårsage personskader. Pas også på grene, der kan svirpe tilbage. Arbejd med en vinkel på ca. 60°.
■ Vær opmærksom på, at der kan forekomme tilbageslag med produktet.
Vær opmærksom på de grene, du skal arbejde med, samt materialet på jorden, så du undgår at snuble.
- Hold en pause på mindst en time, när du har arbejdet i 30 minutter.
■ Bær altid beskyttelseshandsker.
■ Under transport og opbevaring skal styreskinnen og kæden dækkes med etuiet.
Anvend ikke produktet i områder med eksplosionsfare, f.eks. i nærheden af brændbare væsker, gasser eller dampe. Gnisterne, som produktet producerer, kan antænde disse dampe eller gasser.
Den anvendte stikkontakt skal være egnet til stikket. Undgå elektrisk stød ved aldrig at ændre stikket.
Træk ikke stikket ud af stikkontakten ved at trække i ledningen. Tag fat i selve stikket. Anvend ikke ledningen til at trække eller transportere elværktøjet. Hold ledningen på afstand af varme, olie, skarpe kanter og bevægelige dele.
Fjern batteriet efter endt arbejde, og når elværktøjet skal rengøres og vedligeholdes.
■ Undgå, at produktet starter ved en fejltagelse.
■ Produkter med defekt kontakt skal repareres med det samme for at undgå materielle skader og personskader.
■ Produktet skal opbevares utilgængeligt for børn. Kun personer, der er fortrolige med brugervejledningen og produktet, må anvende det.
Elværktøj skal vedligeholdes med omhu. Kontrollér, om bevægelige dele fungerer, som de skal og ikke sætter sig fast, om dele er defekte eller så beskadigede, at elværktøjets funktion er påvirket. Få beskadigede dele repareret, inden du bruger produktet. Mange uheld skyldes dårligt vedligeholdt elværktøj.
- Hold skærende værktøjer skarpe og rene. Omhyggeligt vedligeholdt værktøj med skarpe skær sætter sig ikke så ofte fast og er lettere at styre.
Få produktet efterset af kvalificeret personale. Anvend kun originale reservedele anbefalet af producenten.
Sikkerhedsanvisninger mod tilbageslag
PAS PÅ - TILBAGESLAG!
Når du arbejder med produktet, skal du passe på tilbageslag. Der er fare for personskader. Du undgår tilbageslag ved at udvise forsigtighed og anvende korrekt saveteknik.
En berøring med skinnespidsen kan i nogle tilfælde medføre en uventet bagudrettet reaktion, hvor styreskinnen 2iftes op i retning af betjeningspersonen (se fig. A).
Der kan forekomme tilbageslag, hvis styreskinnens 23pids rører ved en genstand, eller hvis træet bøjer sig, og savkæden 15setter sig fast i snittet (se fig. B).
Hvis savkæden sætter sig fast på styreskinnens 26verkant, kan skinnen slå voldsomt tilbage i retning af den, der anvender produktet.
Disse reaktioner kan medføre, at man mister kontrollen over saven og muligvis kommer alvorligt til skade. Stol ikke udelukkende på sikkerhedsmekanismerne, der er indbygget i kædesaven. Når du anvender en kædesav, skal du træffe de nødvendige forholdsregler for at undgå uheld og personskader. Et tilbageslag finder sted som følge af forkert brug af elværktøjet. Det kan forhindres med de nødvendige forholdsregler, som beskrives efterfølgende:
- Hold saven fast med begge hænder, og sørg for, at tommelfingeren og de andre fingre slutter tæt omkring kædesavens håndtag. Anbring din krop og dine arme, så du kan holde imod ved eventuelt tilbageslag. Hvis der træffes de nødvendige forholdsregler, kan brugeren kontrollere tilbageslagskraften. Giv aldrig slip på kædesaven.
■ Undgå unormal kropsholdning, og sav ikke over skulderhøjde. Dermed undgår du utilsigtet at røre ved skinnespidsen, og du får bedre kontrol over kædesaven i uventede situationer.
Brug altid reserveskinner og savkæder, der anbefales af producenten. Forkerte reserve-skinner og savkæder kan medføre, at savkæden sprænges og/eller medføre tilbageslag.
- Hold dig til producentens anvisninger, når savkæden skal slibes og vedligeholdes. For lave dybdebegrænsere øger risikoen for tilbageslag.
Sav ikke med sværdspidsen. Der er fare for tilbageslag.
■ Sørg for, at der ikke ligger genstande på jorden, som du kan snuble over.
Yderligere sikkerhedsanvisninger
FORSIGTIG! FARE FOR PERSONSKADER!
▶ Hold aldrig på produktet oven over grebe 3, när produktet kører, så personskader undgås!
Mens du bruger produktet, må der ikke opholde sig andre personer eller dyr inden for en afstand på 15 meter. Brugeren af produktet har ansvaret for andre personer, der opholder sig inden for arbejdsområdet.
Sørg for, at værktøjet, skæreelementerne og beskyttelsesetuiet holdes i god stand, så person-skade undgås.
Børn skal være under opsyn, så det sikres, at de ikke leger med produktet.
■ Anvend først produktet, när du føler dig fortrolig med det.
Arbejd ikke med et produkt, der er beskadiget eller ufuldstændigt, eller som ikke er godkendt af producenten. Brug aldrig produktet, hvis beskyttelsesudstyret er defekt. Brug aldrig produktet, hvis tænd-/sluk-knappen er defekt. Inden anvendelse skal du altid kontrollere produktets sikkerhedsafstand - især for sværdet og savkæden. Hvis du taber produktet, skal du kontrollere, om det har lidt alvorlige skader eller er defekt.
■ Start ikke produktet, før sværdet, savkæden og kædehjulsafdækningen er korrekt monteret.
■ Kontroller, at produktet ved opstart og under arbejdet ikke kommer i berøring med jorden, sten, ledninger eller andre fremmedlegemer. Sluk for produktet, inden du stiller det fra dig.
■ Produktet er konstrueret til brug med begge hænder. Arbejd aldrig kun med én hånd.
- Hold kun i produktet på de isolerede håndtag, da savkæden kan komme i berøring med skjulte strømledninger. Hvis savkæden rører ved en spændingsførende ledning, kan metaldelene blive strømførende og medføre elektrisk stød.
Når du skifter arbejdssted, skal du sørge for, at produktet er slukket, og at fingeren ikke rører ved tænd-/sluk-knappen. Når du bærer produktet, skal savkæden og sværdet vende bagud. Anvend beskyttelsesetuiet til sværdet under transport.
Vær yderst forsigtig, når du saver små buske og grene. Tynde grene kan sætte sig fast i saven og slå i din retning, eller de kan bringe dig ud af balance.
■ Skær ikke i træ, der ligger på jorden, og prøv ikke på at save i rødder, som rager op af jorden. Undgå, at savkæden får kontakt med jorden, da dette vil gøre den sløv med det samme.
Hvis du saver i en gren, der er under spænding, skal du passe på at undgå tilbageslag, när træets spænding pludselig slipper. Der er fare for personskader.
Hvis skæreenhederne kommer på tværs eller sætter sig fast i grenene, må du ikke bruge vold for at befri produktet. Sluk for produktet med det samme, og tænd det først, när blokeringen er fjernet. Der er fare for personskader!
Sikkerhedsanvisninger for opladere
■ Dette produkt kan bruges af børn fra 8 år og derover og af personer med nedsatte fysiske, motoriske eller mentale evner eller manglende erfaring og/eller viden, hvis de er under opsyn eller undervises i sikker brug af produktet og de farer, der kan være forbundet med det. Børn må ikke lege med produktet. Rengøring og brugervedligeholdelse må ikke udføres af børn uden opsyn.
Opladeren er kun beregnet til indendørs brug.
■ Hvis dette produkts tilslutningsledning beskadiges, skal den udskiftes af producenten eller dennes kundeservice eller af en person med tilsvarende kvalifikationer, så farlige situationer undgås.
RESTRISICI!
■ Selv om elværktøjet anvendes i overensstemmelse med anvisningerne, er der altid nogle resterende risici tilbage. Der kan opstå følgende farer i forbindelse med dette elværktøjs konstruktion og type:
a) Snitsår
b) Høreskader, hvis der ikke anvendes egnet høreværn.
c) Sundhedsskader, som skyldes hånd-arm-svingninger, hvis produktet anvendes i en længere periode eller ikke anvendes og vedligeholdes korrekt.
ADVARSEL!
■ Start ikke produktet, hvis kablet, ledningen eller strømstikket er beskadiget. Beskadigede ledninger er livsfarlige på grund af elektrisk stød.
Originalt tilbehør / originalt ekstraudstyr
Brug kun tilbehør og ekstraudstyr, som er angivet i betjeningsvejledningen. Brug af andre indsatsværktøjer eller andet tilbehør end det, der anbefales i betjeningsvejledningen, kan betyde øget fare for personskader.
Før første brug
Opladning af batteripakken (se fig. A)
FORSIGTIG!
Tag altid stikket ud, før du tager batteripakken op af eller sætter den i hurtigopladeren 26
■ Oplad aldrig batteripakken ^8 , hvis den omgivende temperatur er under 10 °C eller over 40 °C.
◆ Sæt den genopladelige batteripakke 8 ind i hurtigopladeren 26
Hvis den røde kontrol-LED ^27 blinker, er batteripakken 8 verophedet og kan ikke oplades.
Hvis den røde og grønne kontrol-LEP27 28 blinker samtidigt, er batteripakken 8lefekt.
♦ Sæt batteripakke 8 ind i produktet.
Indsætning / udtagning af batteripakke
Indsætning af batteripakken:
♦ Lad den genopladelige batteripakk ^8 klikke på plads i det bageste håndtag ^7
Udtagning af batteripakken:
- Tryk på knappen til frigørelse 1, og tag batteripakken 8 d.
Kontrol af batteriets tilstand
- Tryk på knappen batteritilstand ^9 for at kontrollere tilstanden.
Tilstanden eller resteffekten vises på følgende måde i batteriets display-LED 10
♦ R∅D / ORANGE / GR∅N = maksimal opladning / effekt R∅D / ORANGE = medium opladning / effekt R∅D = svag opladning - oplad det genopladeligebatteri
Fastgørelse/montering af skuldersele
Fastgør skulderselen 29 på transportringen 12.
- Indstil skulderselen efter din højde, så transportringen befinder sig i hoftehøjde.
- Desuden kan du indstille transportringen ^12 på værktøjsstangen ^4 højden efter at have løsnet skruen.
Montering af savkæde og sværd
ADVARSEL!
Brug beskyttelseshandsker! De skarpe skæretænder kan medføre personskader!
Kædehjulsafdækningen 18 er sammen med kædespænderingen 16g befæstigelsesskruen 21kke formonteret på produktet ved levering.
▶ Fra producentens side er der ikke taget højde for, at sværdet 16 skal kunne vendes.
Angivelsen af kædens løberetning på sværdet 1skal altid overholdes ved montering.
Anbring savkæden 17 i sværdrillen. Vær opmærksom på løberetningen for savkæden 17.
Anbring sværde16 med påskriften opad, og sæt savkæden 17 mkring kædehjulet . 24 Styreskinnen 2igger over sværdføringen . 22
♦ Sæt kædehjulsafdækningen18 på.
♦ Stram befæstigelsesskruen20 let.
Stram nu savkæden ^17 (se kapitlet Stramning og kontrol af savkæden).
♦ Derefter strammes befæstigelsesskruen ^20 , så den sidder fast.
Stramning og kontrol af savkæden
ADVARSEL!
▶ Brug beskyttelseshandsker! De skarpe skæretænder kan medføre personskader!
Løsn befæstigelsesskruen20.
Drej kædespænderingen ^19 med uret for at øge spændingen.
♦ Savkæden ^17 skal sidde tæt på sværdets underside.
Kontrollér, om savkæden 17 kan trækkes over sværdet 17 med hånden.
♦ Derefter strammes befæstigelsesskruen ^20 , så den sidder fast.
BEMARK
En ny savkæde strækker sig og skal ofte efterspændes.
Kædesmøring
Fjern olietankdæksleti.
◆ Fyld olietanken med ca. 65 ml bio-kædeoli ^31 .
ADVARSEL!
Arbejd aldrig uden kædesmøring! Hvis savkæden 17 anvendes i tør tilstand, vil skæreelementerne hurtigt ødelægges, så de ikke kan repareres. Kontrollér altid kædesmøringen og oliestanden 14 tanken før arbejdet.
BEMARK
Anvend kun savkædeolie. Fortrinsvist biologisk nedbrydelig. Brug ikke gammel olie, motorolie osv.
- Kontrollér under arbejdet, om den automatiske kædesmøring fungerer. Kontrollér kædesmøringen inden og under arbejdet.
Slibning af savkæden
BEMARK
▶ I slibesættet fra f.eks. Oregon finder du detaljerede oplysninger om slibeprocessen.
Som alternativ kan du anvende en elektrisk kædeslibemaskine og følge producentens anvisninger.
Hvis du er i tvivl om, hvorvidt arbejdet kan udføres, skal savkæden 17 udskiftes.
Første brug
BEMARK
▶ Vær opmærksom på støjbeskyttelse og de lokale forskrifter. Anvendelse af produktet kan være begrænset eller forbudt på visse dage (f.eks. søn- og helligdage), på bestemte tidspunkter på dagen (midt på dagen, om natten) eller i særlige områder (f.eks. kursteder, klinikker osv.).
Tænd / sluk
Sådan tænder du:
Tryk på startspærrer 5, hold den nede, og tryk på tænd-/sluk-knappen 6
◆ Efter start kan startspærren 5 slippes igen.
Sådan slukker du:
♦ Slip TÆND-/SLUK-knappel ^6 .
Kontrol af den automatiske olieforsyning
Kontrollér oliestanden 1kg den automatiske olieforsyning, inden du starter arbejdet.
♦ Tænd produktet, og hold det over en lys baggrund. Produktet må ikke røre jorden.
Hvis du kan se et oliespor, fungerer værktøjet upåklageligt.
Hvis du ikke kan se oliespor, skal du rengøre olieringsenheden 25 eller få vores kundeservice til at reparere produktet.
Fjern rester fra olieringsenheden ^25 ved hjælp af en pensel eller klud.
Indstilling af teleskoparmen
Teleskoparmen ① an indstilles trinløst ved hjælp af hurtiglukningen ②
Løsn hurtiglukningen ^2 , og indstil armlængden ved at skubbe og trække.
♦ Luk hurtiglukninger ^2 , og fiksér dermed den ønskede arbejdslængde for teleskoparmen 1
Hvis skruen til hurtiglukningen 2 har løsnet sig, strammes den igen med en unbrakonøgle.
Saveteknikker
ADVARSEL!
▶ Vær opmærksom på afsavede dele, som kan falde ned.
▶ Vær opmærksom på, at grene, som kan svirpe tilbage, udgør en fare.
BEMARK
Anbring endestoppel5 ved grenen. Dermed arbejder du mere sikkert og roligt.
Afsavning af små grene
♦ Ved små grene (∅ 0-8 cm) skal du save oppefra og ned (se billedet).
Afsavning af større grene
♦ Ved større grene (∅ 8-20 cm) skal der først saves et aflastningssnit A (se billede).
■ Aflastningssnittet forhindrer også, at barken skrabes af på hovedstammen.
◆ Sav nu igennem oppefr B og ned A.
Savning i flere stykker
Lange og tykke grene skal afkortes, før du foretager det endelige snit (se billedet).
■ Hold produktet, skæreelementerne og beskyttelsesetuiet 30 god stand for at undgå person-skade.
■ Hvis du taber produktet, skal du kontrollere, om det har lidt alvorlige skader eller er defekt.
■ Overhold den foreskrevne arbejdsvinkel 60°±10° for at garantere sikkert arbejde (se diagrammet).
■ Brug ikke produktet, mens du står på en stige, eller hvis jordbunden er usikker.
Sørg for, at alle snit, du lægger, er velovervejede. Ellers kan du bringe dig selv og andre i fare.
Børn skal være under opsyn, så det sikres, at de ikke leger med produktet.
■ Skift regelmæssigt arbejdsstilling. Længere tids anvendelse af produktet kan føre til vibrationsbetingede kredsløbsforstyrrelser i hænderne. Du kan dog forlænge brugstiden ved at anvende egnede handsker eller holde regelmæssige pauser. Vær opmærksom på, at disposition for dårligt kredsløb, lave udendørs temperaturer eller stor energianvendelse under arbejdet kan nedsætte den tid, du kan arbejde i.
■ Brug beskyttelsesetuiet til sværde 10 ved transport.
■ Pas på ikke at tænde produktet, når du transporterer det (se billedet).
■ Rengør produktet inden opbevaring.
■ Opbevar produktet på et tørt, frostfrit sted, der er utilgængeligt for børn.
■ Opbevar produktet liggende eller på anden måde, så det ikke kan falde ned.
Tøm olietanken.
Bio-kædeolien 31 kan oxidere og blive tyk.
For nemmere at opbevare monteringsværktøjet 32 kan du sætte det ind i monteringsholderen 2a
ARSEL! FARE FOR PERSON- SKADER! Sluk altid produktet før arbejdet, og tag batteriet ud.
■ Produktet skal altid være rent, tørt og fri for olie eller smørefedt.
■ Der må ikke komme væske ind i produktet.
Brug en tør klud til rengøring af huset. Brug aldrig benzin, opløsningsmidler eller rensemidler, som angriber plast.
Hvis lithium-ion-batteriet skal opbevares i længere tid, skal dets opladningstilstand kontrolleres regelmæssigt. Den optimale opladningstilstand er mellem 50 % og 80 %. Det optimale opbevaringsklima er køligt og tørt.
■ Topkapperen skal regelmæssigt rengøres for spåner.
En ny savkæde 7 strækker sig og skal ofte efterspændes.
Fejlsøgning topkapper
| Problem Mulig årsag Afhjælpning af fejl | |
| Savkæden17kører trægt,hopper eller erblevet forlænget | Kæden er ikke spændt korrekt Kontrollér kædespændingen |
| Arbejdet skriderikke rigtigt frem | Savkæden17er tør, overophedet ellerslapFyld olie på eller slib savkæden17udskift eller stram savkæden |
Vedligeholdelsesintervaller for topkappere
Informationerne gælder ved normale brugsbetingelser. Ved vanskeligere betingelser som f.eks. meget støv og længere daglige arbejdstider, skal de angivne intervaller forkortes tilsvarende.
| Produktdel Handling | Inden | arbejdet påbegyn- des | Ugentligt I till fælde af fejl | Ved be- skadigelse | Efter behov |
| Kædesmøring Kontrollér | X | ||||
| Savkæde 17 | Kontrollér slib- ningen | X | |||
| Kontrollér kæde- stramningen | X | ||||
| Slib X | |||||
| Styreskinne 23 | Kontrollér (slitage, skader) | X | |||
| Rengør og vend X | X | ||||
| Fjern grat X | |||||
| Udskift X X | |||||
| Kædehjul 24 | Kontrollér | X | |||
| Udskift | X | ||||
Bestilling af reservedele
Du kan bestille reservedele direkte fra servicecentret. Oplys maskintype og delnummer ved bestilling.
BEMARK
▶ Reservedele, som ikke er angivet (som f.eks. genopladelige batterier, kontakter), kan bestilles i vores call-center.
Bortskaffelse
Emballagen består af miljøvenlige materialer, som kan bortskaffes på de lokale genbrugspladser.
Børtskaf ikke elværktøj sammen med husholdningsaffaldet!
I henhold til det europæiske direktiv 2012/19/EU skal kasseret elværktøj indsamles særskilt og afleveres til miljøvenligt genbrug.
Snud ikke batterier ud sammen med husholdningsaffald! Li-ion
Defekte eller kasserede batterier skal genanvendes i henhold til direktiv 2006/66/EC. Aflever batteripakken og/eller produktet på de lokale genbrugspladser.
Du kan få oplysninger om bortskaffelsesmuligheder for brugt elværktøj/batteripakker hos kommunens tekniske forvaltning.
Garanti for
På dette produkt får du 3 års garanti fra købsda- toen. I tilfælde af mangler ved produktet har du en række juridiske rettigheder i forhold til sælgeren af produktet. Dine juridiske rettigheder forringes ikke af den nedenfor anførte garanti.
Garantibetingelser
Garantiperioden begynder på købsdatoen.
Opbevar venligst din originale kvittering et sikkert sted. Dette dokument er nødvendigt for at kunne dokumentere købet.
Hvis der inden for tre år fra købsdatoen for dette produkt opstår en materiale- eller fabrikationsfejl, vil produktet – efter vores valg – blive repareret eller ombyttet gratis for dig. Denne garantiydelse forudsætter, at det defekte produkt og købsbeviset (kvittering) afleveres inden for tre-års-fristen, og der gives en kort skriftlig beskrivelse af, hvori manglen består, og hvornår den er opstået.
Hvis defekten er dækket af vores garanti, får du et repareret eller et nyt produkt retur. Reparation eller ombytning af produktet udløser ikke en ny garantiperiode.
Garantiperiode og juridiske mangelkrav
Garantiperioden forlænges ikke, hvis der gøres brug af garantien. Det gælder også for udskiftede og reparerede dele. Skader og mangler, som eventuelt allerede fandtes ved køb, samt manglende dele, skal anmeldes straks efter udpakningen. Når garantiperioden er udløbet, er reparation af skader betalingspligtig.
Garantiens omfang
Produktet er produceret omhyggeligt efter strenge kvalitetsretningslinjer og testet grundigt inden leveringen.
Garantien dækker materiale- og fabrikationsfejl. Denne garanti omfatter ikke produktdele, der er udsat for normal slitage, og derfor kan betragtes som sliddele, eller for skader på skrøbelige dele, som f.eks. kontakter, batterier, bageforme eller dele som er lavet af glas.
Denne garanti bortfalder, hvis produktet er blevet beskadiget, ikke er forskriftsmæssigt anvendt eller vedligeholdt. For at sikre forskriftsmæssig anvendelse af produktet skal alle anvisninger nævnt i betjeningsvejledningen nøje overholdes. Anvendelsesformål og handlinger, som frarådes eller der advares imod i betjeningsvejledningen, skal ubetinget undgås.
Produktet er kun beregnet til privat og ikke til kommercielt brug. Ved misbrug og uhensigtsmæssig brug, anvendelse af vold og ved indgreb, som ikke er foretaget af vores autoriserede serviceafdeling, bortfalder garantien.
Afvikling af garantisager
For at sikre en hurtig behandling af din anmeldelse bør du følge nedenstående anvisninger:
Ved alle forespørgsler bedes du have kvitteringen og artikelnummeret (f.eks. IAN 12345) klar som dokumentation for købet.
■ Artikelnummeret kan du finde på typeskiltet, som indgravering, på vejledningens forside (nederst til venstre) eller som et klæbemærke på bag- eller undersiden.
Hvis der opstår funktionsfejl eller øvrige mangler, bedes du først kontakte nedennævnte serviceafdeling telefonisk eller via e-mail.
Et produkt, der er registreret som defekt, kan du derefter indsende portofrit til den oplyste serviceadresse med vedlæggelse af købsbevis (kvittering) og en beskrivelse af, hvori manglen består, og hvornår den er opstået.
På www.lidl-service.com kan du downloade denne og mange andre håndbøger, produktvideoer og software.
Service
ADVARSEL!
Få produktet repareret hos et serviceværksted eller af en elektriker og kun med originale reservedele. Derved garanteres det, at produktets sikkerhed bevares.
▶ Lad altid produktets producent eller dennes kundeservice udskifte stikket eller ledningen. Derved garanteres det, at produktets sikkerhed bevares.
DK Service Danmark
Tel.: 32 710005
E-Mail: kompernass@lidl.dk
IAN 285175
Importør
Bemærk at den efterfølgende adresse ikke er en serviceadresse. Kontakt først det nævnte servicested.
Oversættelse af den originale overensstemmelseserklæring
EU-lavspændingsdirektivet
(2014 / 35 / EU)
Elektromagnetisk kompatibilitet
(2014/30/EU)
RoHS-direktivet
(2011/65/EU)*
*Ansvaret for udstedelsen af denne overensstemmelseserklæring er udelukkende producentens. Den ovenfor beskrevne genstand i erklæringen opfylder forskrifterne i Europa-Parlamentets og Rådets direktiv 2011/65/EU af 8. juni 2011 om begrænsning af anvendelsen af visse farlige stoffer i elektrisk og elektronisk udstyr.
Udendørsdirektivet
(2005/88/EU)
(2000/14/EU)
Anvendte harmoniserede standarder:
EN 60745-1:2009+A11
EN ISO 11680-1:2011
EN 55014-1:2006+A1+A2
EN 55014-2:2015
EN 60335-1:2012+A11
EN 60335-2-29: 2004+A2
EN 62233:2008
EN 61000-3-2: 2014
EN 61000-3-3:2013
Type/produktbetegnelse:
Batteridreven grensav til højtsiddede grene FAHE 20-Li A1
Produktionsår: 02-2017
Vi forbeholder os ret til tekniske ændringer med henblik på videreudvikling.
Bestilling af reservebatteri
Hvis du vil bestille et reservebatteri til produktet, kan du gøre det på internettet under www.kompernass.com eller pr. telefon.
Prisen for reservebatteriet er 20 € inkl. moms og forsendelse. Denne artikel kan være udsolgt i løbet af kort tid på grund af den begrænsede lagerbeholdning.
Bestil reservebatteriet i tilbehørs-shoppen på følgende måde:
Klik til højre på det ønskede flag for at vælge land og sprog.
Klik på fanen "Tilbehørs-shop" og vælg derefter det ønskede reservebatteri til produktet under overskriften "Topseller".
Når du har lagt reservebatteriet i indkøbskurven, skal du klikke på knappen "Til kassen" og følge anvisningerne, der vises på skærmen, for at afslutte bestillingen.
BEMARK
I nogle lande kan bestilling af reservedele ikke foretages online. Kontakt i så fald service-hotline.
Kampagnen er begrænset til et batteri pr. kunde / produkt samt til en periode på to måneder efter kampagnetidsrummet. Derefter kan reservebatteriet bestilles på andre betingelser.
Telefonisk bestilling
Service Danmark
Tel.: 32 710005
E-Mail: kompernass@lidl.dk
For at sikre hurtig behandling af din bestilling bedes du have produktets artikelnummer (f.eks. IAN 285175) inden for rækkevidde ved forespørgsler. Artikelnummeret kan findes på typeskiltet eller på titelbladet i denne vejledning.
