BRUGSANVISNING Juliette Pearl F90 ELICA

DA Bruger- og monteringsvejledning

deler som ikke leveres, men må anskaffes separat.

Luften som suges opp må ikke føres ut i en avtrekkskanal for

husholdningsavfall, men må leveres til et egnet

gasskomfyrer og blandede komfyrer.

Dersom bruksanvisningen for et gasskokeapparat opererer

med en større avstand, må denne overholdes.

F. Forbindelseskabel

men dets filterkarakteristikker endres absolutt ikke.

karbonfilteret og ikke i ventilatorhetten.

Utskifting av lyspærer

Merk! Forsikre deg om at lampen er kald før du tar i den.

1. Dra ut beskyttelsesdekselet ved å presse med en liten

skrutrekker eller lignende redskap.

2. Skift ut den ødelagte lyspæren.

Disse utskiftes med lyspærer med identisk form på maks 40W

For å få tilgang til lamperommet må man ta vekk dekselet A.

er satt korrekt på plass før du henvender deg til teknisk

bokstavshänvisningar som anges i den beskrivande texten.

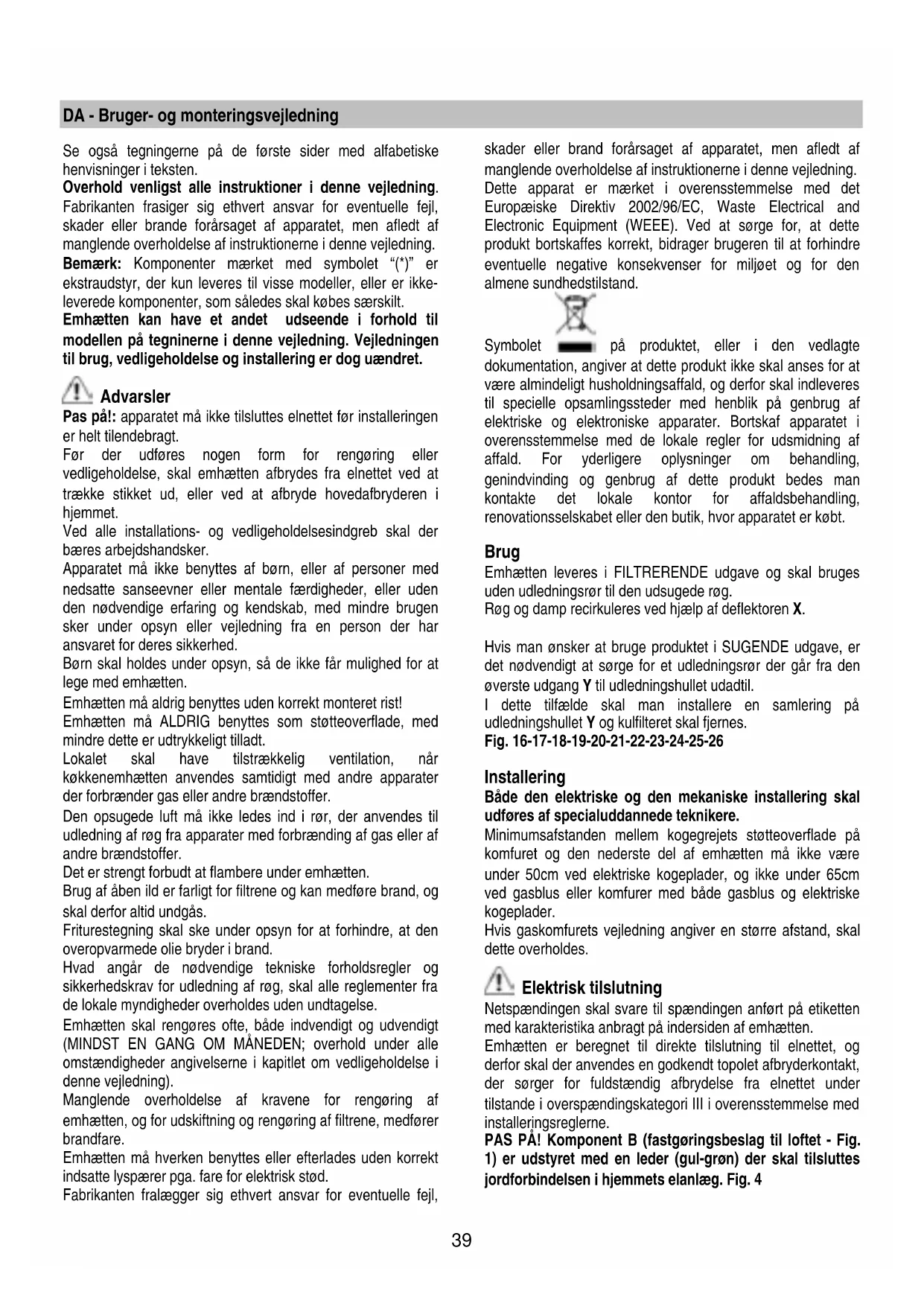

DA - Bruger- og monteringsvejledning

Se også tegningerne på de første sider med alfabetiske

henvisninger i teksten.

Overhold venligst alle instruktioner i denne vejledning.

Fabrikanten frasiger sig ethvert ansvar for eventuelle fejl,

skader eller brande forårsaget af apparatet, men afledt af

manglende overholdelse af instruktionerne i denne vejledning.

Bemærk: Komponenter mærket med symbolet “(*)” er

ekstraudstyr, der kun leveres til visse modeller, eller er ikke-

leverede komponenter, som således skal købes særskilt.

Emhætten kan have et andet udseende i forhold til

modellen på tegninerne i denne vejledning. Vejledningen

til brug, vedligeholdelse og installering er dog uændret.

Pas på!: apparatet må ikke tilsluttes elnettet før installeringen

er helt tilendebragt.

Før der udføres nogen form for rengøring eller

vedligeholdelse, skal emhætten afbrydes fra elnettet ved at

trække stikket ud, eller ved at afbryde hovedafbryderen i

Ved alle installations- og vedligeholdelsesindgreb skal der

bæres arbejdshandsker.

Apparatet må ikke benyttes af børn, eller af personer med

nedsatte sanseevner eller mentale færdigheder, eller uden

den nødvendige erfaring og kendskab, med mindre brugen

sker under opsyn eller vejledning fra en person der har

ansvaret for deres sikkerhed.

Børn skal holdes under opsyn, så de ikke får mulighed for at

Emhætten må aldrig benyttes uden korrekt monteret rist!

Emhætten må ALDRIG benyttes som støtteoverflade, med

mindre dette er udtrykkeligt tilladt.

Lokalet skal have tilstrækkelig ventilation, når

køkkenemhætten anvendes samtidigt med andre apparater

der forbrænder gas eller andre brændstoffer.

Den opsugede luft må ikke ledes ind i rør, der anvendes til

udledning af røg fra apparater med forbrænding af gas eller af

Det er strengt forbudt at flambere under emhætten.

Brug af åben ild er farligt for filtrene og kan medføre brand, og

Friturestegning skal ske under opsyn for at forhindre, at den

overopvarmede olie bryder i brand.

Hvad angår de nødvendige tekniske forholdsregler og

sikkerhedskrav for udledning af røg, skal alle reglementer fra

de lokale myndigheder overholdes uden undtagelse.

Emhætten skal rengøres ofte, både indvendigt og udvendigt

(MINDST EN GANG OM MÅNEDEN; overhold under alle

omstændigheder angivelserne i kapitlet om vedligeholdelse i

Manglende overholdelse af kravene for rengøring af

emhætten, og for udskiftning og rengøring af filtrene, medfører

Emhætten må hverken benyttes eller efterlades uden korrekt

indsatte lyspærer pga. fare for elektrisk stød.

Fabrikanten fralægger sig ethvert ansvar for eventuelle fejl,

skader eller brand forårsaget af apparatet, men afledt af

manglende overholdelse af instruktionerne i denne vejledning.

Dette apparat er mærket i overensstemmelse med det

Europæiske Direktiv 2002/96/EC, Waste Electrical and

Electronic Equipment (WEEE). Ved at sørge for, at dette

produkt bortskaffes korrekt, bidrager brugeren til at forhindre

eventuelle negative konsekvenser for miljøet og for den

almene sundhedstilstand.

på produktet, eller i den vedlagte

dokumentation, angiver at dette produkt ikke skal anses for at

være almindeligt husholdningsaffald, og derfor skal indleveres

til specielle opsamlingssteder med henblik på genbrug af

elektriske og elektroniske apparater. Bortskaf apparatet i

overensstemmelse med de lokale regler for udsmidning af

affald. For yderligere oplysninger om behandling,

genindvinding og genbrug af dette produkt bedes man

kontakte det lokale kontor for affaldsbehandling,

renovationsselskabet eller den butik, hvor apparatet er købt.

Emhætten leveres i FILTRERENDE udgave og skal bruges

uden udledningsrør til den udsugede røg.

Røg og damp recirkuleres ved hjælp af deflektoren X.

Hvis man ønsker at bruge produktet i SUGENDE udgave, er

det nødvendigt at sørge for et udledningsrør der går fra den

øverste udgang Y til udledningshullet udadtil.

I dette tilfælde skal man installere en samlering på

udledningshullet Y og kulfilteret skal fjernes.

Fig. 16-17-18-19-20-21-22-23-24-25-26

Både den elektriske og den mekaniske installering skal

udføres af specialuddannede teknikere.

Minimumsafstanden mellem kogegrejets støtteoverflade på

komfuret og den nederste del af emhætten må ikke være

under 50cm ved elektriske kogeplader, og ikke under 65cm

ved gasblus eller komfurer med både gasblus og elektriske

Hvis gaskomfurets vejledning angiver en større afstand, skal

Elektrisk tilslutning

Netspændingen skal svare til spændingen anført på etiketten

med karakteristika anbragt på indersiden af emhætten.

Emhætten er beregnet til direkte tilslutning til elnettet, og

derfor skal der anvendes en godkendt topolet afbryderkontakt,

der sørger for fuldstændig afbrydelse fra elnettet under

tilstande i overspændingskategori III i overensstemmelse med

installeringsreglerne.

PAS PÅ! Komponent B (fastgøringsbeslag til loftet - Fig.

1) er udstyret med en leder (gul-grøn) der skal tilsluttes

jordforbindelsen i hjemmets elanlæg. Fig. 440

PAS PÅ! Vær specielt omhyggelig under anbringelse af

overskydende elledning; manglende overholdelse af denne

regel kan medføre alvorlig beskadigelse af apparatet og/eller

elektrisk stød for brugeren eller installatøren. For yderligere

oplysninger henvises der til Fig. 15

Pas på! Udskiftning af forbindelsesledningen må kun udføres

af den autoriserede tekniske service.

Emhætten er udstyret med fastgørings-murplugs, der passer

til de fleste vægge/lofter. Det er dog nødvendigt at rådspørge

sig med en kvalificeret tekniker for at sikre, at materialerne er

egnet og passer til vægtypen/lofttypen. Væggen/loftet skal

være tilstrækkelig robust til at bære emhættens vægt.

Beskrivelse af emhætten

C. Indstilling af emhættens trækmekanismer

E. Dåse med forbindelser til hjemmets elnet

F. Forbindelsesledning

Benyt den højeste hastighed ved stor dampkoncentration i

køkkenet. Det anbefales, at man tænder udsugningen 5

minutter før påbegyndelse af madlavning, og at udsugningen

efterlades tændt i yderligere cirka 15 minutter efter afslutning

A. Lyskontakt ON/OFF.

B. ON/OFF funktionskontakt og kontakt til valg af 1. hastighed

(ved begrænset damp og røg).

B+C. Valg af 2. hastighed (ved middel mængde af damp og

B+D. Valg af 3. hastighed (ved megen damp og røg).

Emhætten skal afbrydes fra elektricitetsnettet før der udføres

nogen form for vedligeholdelse.

Emhætten skal rengøres jævnligt både på ydersiden og på

indersiden (mindst med samme frekvens som for

vedligeholdelse af fedtfiltrene). Ved rengøring skal man

anvende en klud fugtet med neutrale, milde rengøringsmidler i

Undgå brug af produkter indeholdende slibemidler BENYT ALDRIG SPRIT!

Pas på: Manglende overholdelse af vejledningen til rengøring

af apparatet og udskiftning af filtrene medfører brandfare. Der

henstilles således til, at instruktionerne følges.

Fabrikanten frasiger sig ethvert ansvar for eventuel

beskadigelse af motoren, brande forårsaget af utilstrækkelig

vedligeholdelse af apparatet eller manglende overholdelse af

ovenstående instruktioner.

Tilbageholder de fedtpartikler, der dannes under

tilberedning af mad.

Fedtfilteret skal rengøres med milde vaskemidler en gang om

måneden (eller når signaleringssystemet for filtermætning

angiver behovet – hvis denne funktion findes på den købte

model); filteret kan også vaskes i opvaskemaskine ved lave

temperaturer og med en kort opvaskecyklus.

Ved vask i opvaskemaskinen kan metal-fedtfilteret blive

misfarvet, men dette vil ikke have negativ indflydelse på dets

filtrerende egenskaber.

Kulfilter (kun den filtrerende udgave)

Filteret opfanger lugt fra madlavning.

Kulfilteret kan vaskes hver anden måned (eller når

signaleringssystemet angiver mætning af filtrene – hvis denne

funktion er til stede på den købte model) i varmt vand og med

egnede rengøringsmidler, eller i opvaskemaskine på 65°C

(ved vask i opvaskemaskinen skal der udføres en komplet

opvaskecyklus uden andet køkkengrej i maskinen).

Fjern det overskydende vand uden at ødelægge filteret; læg

derefter filteret i ovnen i 10 minutter ved 100°C for at tørre det

Pas på! De små stænger er vedlagt i emballagen til

kulfilteret, og findes ikke på emhætten.

• Ved afmontering af filteret skal man følge modsatte

Udskiftning af lyspærerne

Afbryd apparatet fra el-nettet.

Pas på! Sørg for at pærerne er kolde før de berøres.

1. Træk skærmen ud ved at lirke med en lille skruetrækker

2. Udskift den beskadigede pære.

Benyt kun halogenpærer på 12V -20W max - G4, og sørg

for ikke at røre ved dem med hænderne.

3. Luk skærmen (snap-lås)

Visse modeller er udstyret med lyspærer i siden:

Udskift med lyspærer med samme form på max 40W (E14).

Fjern skærmen A for at få adgang til rummet med pærerne.

Hvis belysningen ikke fungerer, skal man kontrollere, at

lampen er korrekt indsat i fatningen, før der rettes

henvendelse til et servicecenter.42
