DE Montage- und Gebrauchsanweisung

chiamare l'assistenza tecnica.15

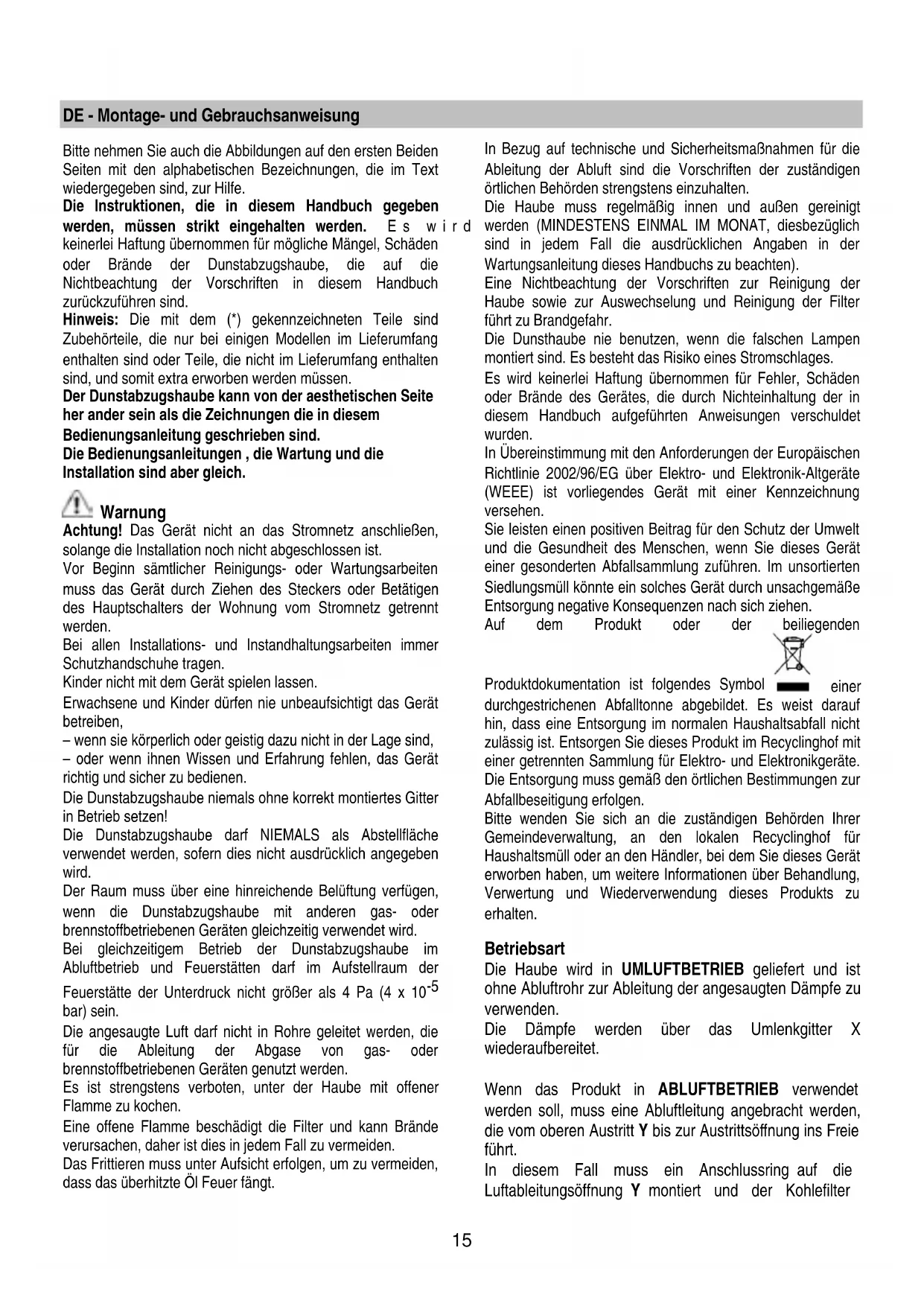

DE - Montage- und Gebrauchsanweisung

Bitte nehmen Sie auch die Abbildungen auf den ersten Beiden

Seiten mit den alphabetischen Bezeichnungen, die im Text

wiedergegeben sind, zur Hilfe.

Die Instruktionen, die in diesem Handbuch gegeben

werden, müssen strikt eingehalten werden. Es wird

keinerlei Haftung übernommen für mögliche Mängel, Schäden

oder Brände der Dunstabzugshaube, die auf die

Nichtbeachtung der Vorschriften in diesem Handbuch

zurückzuführen sind.

Hinweis: Die mit dem (*) gekennzeichneten Teile sind

Zubehörteile, die nur bei einigen Modellen im Lieferumfang

enthalten sind oder Teile, die nicht im Lieferumfang enthalten

sind, und somit extra erworben werden müssen.

Der Dunstabzugshaube kann von der aesthetischen Seite

her ander sein als die Zeichnungen die in diesem

Bedienungsanleitung geschrieben sind.

Die Bedienungsanleitungen , die Wartung und die

Installation sind aber gleich.

Achtung! Das Gerät nicht an das Stromnetz anschließen,

solange die Installation noch nicht abgeschlossen ist.

Vor Beginn sämtlicher Reinigungs- oder Wartungsarbeiten

muss das Gerät durch Ziehen des Steckers oder Betätigen

des Hauptschalters der Wohnung vom Stromnetz getrennt

Bei allen Installations- und Instandhaltungsarbeiten immer

Schutzhandschuhe tragen.

Kinder nicht mit dem Gerät spielen lassen.

Erwachsene und Kinder dürfen nie unbeaufsichtigt das Gerät

– wenn sie körperlich oder geistig dazu nicht in der Lage sind,

– oder wenn ihnen Wissen und Erfahrung fehlen, das Gerät

richtig und sicher zu bedienen.

Die Dunstabzugshaube niemals ohne korrekt montiertes Gitter

Die Dunstabzugshaube darf NIEMALS als Abstellfläche

verwendet werden, sofern dies nicht ausdrücklich angegeben

Der Raum muss über eine hinreichende Belüftung verfügen,

wenn die Dunstabzugshaube mit anderen gas- oder

brennstoffbetriebenen Geräten gleichzeitig verwendet wird.

Bei gleichzeitigem Betrieb der Dunstabzugshaube im

Abluftbetrieb und Feuerstätten darf im Aufstellraum der

Feuerstätte der Unterdruck nicht größer als 4 Pa (4 x 10

Die angesaugte Luft darf nicht in Rohre geleitet werden, die

für die Ableitung der Abgase von gas- oder

brennstoffbetriebenen Geräten genutzt werden.

Es ist strengstens verboten, unter der Haube mit offener

Eine offene Flamme beschädigt die Filter und kann Brände

verursachen, daher ist dies in jedem Fall zu vermeiden.

Das Frittieren muss unter Aufsicht erfolgen, um zu vermeiden,

dass das überhitzte Öl Feuer fängt.

In Bezug auf technische und Sicherheitsmaßnahmen für die

Ableitung der Abluft sind die Vorschriften der zuständigen

örtlichen Behörden strengstens einzuhalten.

Die Haube muss regelmäßig innen und außen gereinigt

werden (MINDESTENS EINMAL IM MONAT, diesbezüglich

sind in jedem Fall die ausdrücklichen Angaben in der

Wartungsanleitung dieses Handbuchs zu beachten).

Eine Nichtbeachtung der Vorschriften zur Reinigung der

Haube sowie zur Auswechselung und Reinigung der Filter

führt zu Brandgefahr.

Die Dunsthaube nie benutzen, wenn die falschen Lampen

montiert sind. Es besteht das Risiko eines Stromschlages.

Es wird keinerlei Haftung übernommen für Fehler, Schäden

oder Brände des Gerätes, die durch Nichteinhaltung der in

diesem Handbuch aufgeführten Anweisungen verschuldet

In Übereinstimmung mit den Anforderungen der Europäischen

Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte

(WEEE) ist vorliegendes Gerät mit einer Kennzeichnung

Sie leisten einen positiven Beitrag für den Schutz der Umwelt

und die Gesundheit des Menschen, wenn Sie dieses Gerät

einer gesonderten Abfallsammlung zuführen. Im unsortierten

Siedlungsmüll könnte ein solches Gerät durch unsachgemäße

Entsorgung negative Konsequenzen nach sich ziehen.

Auf dem Produkt oder der beiliegenden

Produktdokumentation ist folgendes Symbol

durchgestrichenen Abfalltonne abgebildet. Es weist darauf

hin, dass eine Entsorgung im normalen Haushaltsabfall nicht

zulässig ist. Entsorgen Sie dieses Produkt im Recyclinghof mit

einer getrennten Sammlung für Elektro- und Elektronikgeräte.

Die Entsorgung muss gemäß den örtlichen Bestimmungen zur

Abfallbeseitigung erfolgen.

Bitte wenden Sie sich an die zuständigen Behörden Ihrer

Gemeindeverwaltung, an den lokalen Recyclinghof für

Haushaltsmüll oder an den Händler, bei dem Sie dieses Gerät

erworben haben, um weitere Informationen über Behandlung,

Verwertung und Wiederverwendung dieses Produkts zu

Die Haube wird in UMLUFTBETRIEB geliefert und ist

ohne Abluftrohr zur Ableitung der angesaugten Dämpfe zu

Die Dämpfe werden über das Umlenkgitter X

Wenn das Produkt in ABLUFTBETRIEB verwendet

werden soll, muss eine Abluftleitung angebracht werden,

die vom oberen Austritt Y bis zur Austrittsöffnung ins Freie

In diesem Fall muss ein Anschlussring auf die

Luftableitungsöffnung Y montiert und der Kohlefilter16

Bild 16-17-18-19-20-21-22-23-24-25-26

Die Installierung sei elektrisch oder mechanisch darf nur

von spezialisierten Personal ausgeführt werden.

Der Abstand zwischen der Abstellfläche auf dem Kochfeld und

der Unterseite der Dunstabzugshaube darf 50cm im Fall von

elektrischen Kochfeldern und 65cm im Fall von Gas- oder

kombinierten Herden nicht unterschreiten.

Wenn die Installationsanweisungen des Gaskochgeräts einen

größeren Abstand vorgeben, ist dieser zu berücksichtigen.

Elektrischer Anschluss

Das elektrische Netz muss mit dem der Spannung des

Etiketts innerhalb der Haube übereinstimmen.

Das Produkt ist ausgerichtet um direkt an elektrische

Versorgung verbunden zu werden., deshalb an einen

zweipoligen Druckknopf verbinden und sich vergewissern das

ein Normsicheres komplettes Lösen des Netzes möglich ist

falls eine Übernetzspannung III statt findet nach Richtigkeit

ACHTUNG! Vor allem B (Fixierstange an die Decke - Bild

1) ist mit einer (grün – gelben ) Leitung ausgestattet der

an der Erde der elektrischen Haushalt Anlage verbunden

ACHTUNG! Vor allem den Überschuss der

Positionierung der Leitung beachten, das nicht beachten

dieser Anweisung könnte starke Schäden an das Gerät

verursachen und einen elektrischen Schock dem Benutzer

oder Installateur hervorrufen. Für mehrere Details sehe

ACHTUNG! Das ersetzen der Leitungsverbindung darf nur

von einen technischen genehmigten Kundendienst ausgeführt

Die Abzugshaube ist mit Dübeln ausgestattet, die für die

meisten Wände/Decken geeignet sind. Trotzdem sollte ein

qualifizierter Techniker hinzugezogen werden, der

entscheidet, ob die Materialien für die jeweilige Wand/Decke

geeignet sind. Außerdem muß die Wand/Decke das Gewicht

der Abzugshaube tragen können.

Beschreibung der Dunstabzugshaube

B. Bügel zum Befestigen an der Decke

C. Register der Aufhängungen der Dunstabzugshaube

D. Dekorativer Deckel

E. Buchse zum Anschluss an das häusliche Stromnetz

F. Leitungsverbindung

Im Falle einer sehr intensiven Entwicklung von Kochdünsten

die höchste Betriebsstufe einschalten. Es wird empfohlen, die

Dunstabzugshaube schon fünf Minuten vor Beginn des

Kochvorganges einzuschalten und sie nach dessen

Beendigung noch ungefähr 15 Minuten weiterlaufen zu

A. Schalter ON/OFF Beleuchtung

B. Schalter ON/OFF der Absaugfunktion und zum Einschalten

der geringsten Saugstärke

B+C. Schalter zum Einschalten der mittleren Saugstärke

B+D. Schalter zum Einschalten der maximalen Saugstärke

Vor sämtlichen Wartungsarbeiten muss die Stromzufuhr der

Küchenhaube unterbrochen werden.

Die Dunstabzugshaube muss sowohl innen als auch außen

häufig gereinigt werden (etwa in denselben Intervallen, wie die

Wartung der Fettfilter). Zur Reinigung ein mit flüssigem

Neutralreiniger getränktes Tuch verwenden. Keine Produkte

verwenden, die Scheuermittel enthalten.

KEINEN ALKOHOL VERWENDEN!

Achtung: Nichtbeachtung dieser Anweisungen zur Reinigung

des Gerätes und zum Wechsel bzw. zur Reinigung der Filter

kann zum Brand führen. Diese Anweisungen sind unbedingt

Der Hersteller übernimmt keine Haftung für irgendwelche

Schäden am Motor oder aus Feuergründen, die auf eine

unsachgemäße Wartung oder Nichteinhaltung der oben

angeführten Sicherheitsvorschriften zurückzuführen sind.17

Diese dienen dazu, die Fettpartikel, die beim Kochen frei

Dieser muss einmal monatlich gewaschen werden (oder wenn

das Sättigungsanzeigesystem der Filter – sofern bei dem

jeweiligen Modell vorgesehen – dies anzeigt). Das kann mit

einem milden Waschmittel von Hand, oder in der

Spülmaschine bei niedriger Temperatur und einem

Kurzspülgang erfolgen. Der Metallfettfilter kann bei der

Reinigung in der Spülmaschine verfärben, was seine

Filtermerkmale jedoch in keiner Weise beeinträchtigt.

Aktivkohlefilter (nur bei der Umluftversion)

Dieser Filter bindet die unangenehmen Gerüche, die beim

Der Aktivkohlefilter wird alle zwei Monate (oder wenn das

Sättigungsanzeigesystem der Filter – sofern bei dem

jeweiligen Modell vorgesehen – diese Notwendigkeit anzeigt)

in warmem Wasser und geeigneten Waschmitteln oder in der

Spülmaschine bei 65°C gewaschen (in diesem Fall den

vollständigen Spülzyklus – ohne zusätzliches Geschirr im

Inneren der Geschirrspülmaschine - einschalten).

Das überschüssige Wasser entfernen, ohne dabei den Filter

zu beschädigen; danach diesen bei 100° für 10 Minuten in

den Ofen legen, um ihn vollständig zu trocknen. Das Vlies

muss alle 3 Jahre ausgewechselt werden und weiterhin jedes

Mal dann, wenn es beschädigt ist.

Den Kohlefilter auf der Rückseite des Fettfilters

installieren und mit zwei Stäben befestigen.

Hinweis! Die Stäbe sind in der Packung des Kohlefilters

und nicht in der Haube enthalten.

• Beim Ausbauen des Filters in umgekehrter Reihenfolge

Das Gerät vom Stromnetz nehmen.

Hinweis: Vor Berühren der Lampen sich vergewissern, dass

1. Die Lampenabdeckung mit Hilfe eines kleinen

Schlitzschraubenziehers oder ähnlichem entfernen.

2. Die defekte Lampe auswechseln.

Ausschließlich Halogenlampen zu m12V -20W max - G4

verwenden und darauf achten, diese nicht mit den Händen

3. Die Lampenabdeckung wieder schließen

(Schnappverschluss).

Einige Modelle sehen Seitliche Lampen vor:

Ersetzen nur mit identischen Lampenform max 40W (E14).

Um in die Lichtschacht anzulangen den Deckel A entfernen.

Sollte die Beleuchtung nicht funktionieren, erst kontrollieren,

ob die Lampen einwandfrei eingesetzt sind, bevor man sich

an den Kundendienst wendet.18
