РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Juliette Pearl F90 ELICA

RU Инструкции по монтажу и эксплуатации12

duylarına düzgün şekilde oturduklarından emin olunuz.45

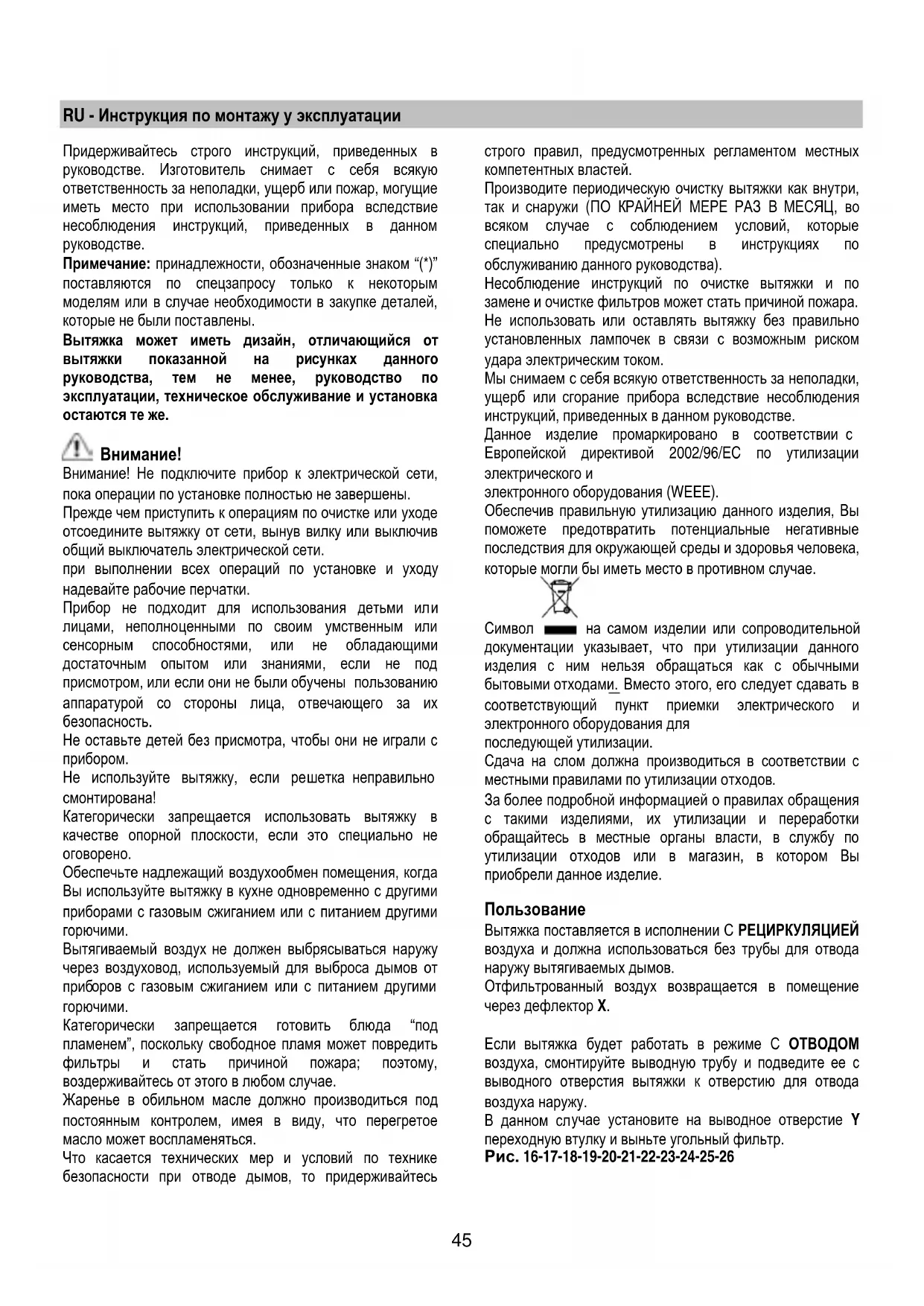

RU - Инструкция по монтажу у эксплуатации

Придерживайтесь строго инструкций, приведенных в

руководстве. Изготовитель снимает с себя всякую

ответственность за неполадки, ущерб или пожар, могущие

иметь место при использовании прибора вследствие

несоблюдения инструкций, приведенных в данном

Примечание: принадлежности, обозначенные знаком “(*)”

поставляются по спецзапросу только к некоторым

моделям или в случае необходимости в закупке деталей,

которые не были пост

Вытяжка может иметь дизайн, отличающийся от

вытяжки показанной на рисунках данного

руководства, тем не менее, руководство по

эксплуатации, техническое обслуживание и установка

Внимание! Не подключите прибор к электрической сети,

пока операции по установке полностью не завершены.

Прежде чем приступить к операциям по очистке или уходе

отсоедините вытяжку от сети, вынув вилку или выключив

общий выключатель электрической сети.

при выполнении всех операций по установке и уходу

надевайте рабочие перчатки.

Прибор не подходит для использования детьми ил

лицами, неполноценными по своим умственным или

сенсорным способностями, или не обладающими

достаточным опытом или знаниями, если не под

присмотром, или если они не были обучены пользованию

аппаратурой со стороны лица, отвечающего за их

Не оставьте детей без присмотра, чтобы они не играли с

Не используйте вытяжку, если ре

Категорически запрещается использовать вытяжку в

качестве опорной плоскости, если это специально не

Обеспечьте надлежащий воздухообмен помещения, когда

Вы используйте вытяжку в кухне одновременно с другими

приборами с газовым сжиганием или с питанием другими

Вытягиваемый воздух не должен выбрясываться наружу

через воздуховод, используемый для выброса дымов от

оров с газовым сжиганием или с питанием другими

Категорически запрещается готовить блюда “под

пламенем”, поскольку свободное пламя может повредить

фильтры и стать причиной пожара; поэтому,

воздерживайтесь от этого в любом случае.

Жаренье в обильном масле должно производиться под

постоянным контролем, имея в виду, что перегретое

масло может воспламеняться.

ся технических мер и условий по технике

безопасности при отводе дымов, то придерживайтесь

строго правил, предусмотренных регламентом местных

компетентных властей.

Производите периодическую очистку вытяжки как внутри,

так и снаружи (ПО КРАЙНЕЙ МЕРЕ РАЗ В МЕСЯЦ, во

всяком случае с соблюдением условий, которые

специально предусмотрены в инструкциях по

обслуживанию данного руководства).

людение инструкций по очистке вытяжки и по

замене и очистке фильтров может стать причиной пожара.

Не использовать или оставлять вытяжку без правильно

установленных лампочек в связи с возможным риском

удара электрическим током.

Мы снимаем с себя всякую ответственность за неполадки,

ущерб или сгорание прибора вследствие несоблюдения

инструкций, приведенных в данном руководстве.

Данное изделие промаркировано в соответ

Европейской директивой 2002/96/EC по утилизации

электронного оборудования (WEEE).

Обеспечив правильную утилизацию данного изделия, Вы

поможете предотвратить потенциальные негативные

последствия для окружающей среды и здоровья человека,

которые могли бы иметь место в противном случае.

на самом изделии или сопроводительной

документации указывает, что при утилизации данного

изделия с ним нельзя обращаться как с обычными

Вместо этого, его следует сдавать в

соответствующий пункт приемки электрического и

электронного оборудования для

последующей утилизации.

Сдача на слом должна производиться в соответствии с

местными правилами по утилизации отходов.

За более подробной информацией о правилах обращения

с такими изделиями, их утилизации и переработки

обращайтесь в местные органы власти, в службу по

утилизации отходов или в магази

приобрели данное изделие.

Вытяжка поставляется в исполнении С РЕЦИРКУЛЯЦИЕЙ

воздуха и должна использоваться без трубы для отвода

наружу вытягиваемых дымов.

Отфильтрованный воздух возвращается в помещение

Если вытяжка будет работать в режиме С ОТВОДОМ

воздуха, смонтируйте выводную трубу и подведите ее с

выводного отверстия вытяжки к отверстию для отвода

переходную втулку и выньте угольный фильтр.

Рис. 16-17-18-19-20-21-22-23-24-25-2646

Установка как механической, так и электрической

части должна выполняться специализированным

Расстояние нижней грани вытяжки над опорной

плоскостью под сосуды на хуконной плите должно быть не

менее 50cm – для электрических плит, и не менее 65cm

для газовых или комбинированных плит.

Если в инструкциях по установке газовой плиты оговорено

бόльшее расстояние, то учтите это.

Электрическое соединение

Напряжение сети должно соответствовать значению,

указанному на табличке технических данных,

размещенной внутри прибора.

Изделие сконструировано для прямого подсоединения к

сети питания, для чего необходимо применять

надлежащий двухполюсный выключатель, который

обеспечил бы полное прерывание питания при

возникновении условий перенапржения 3-ей категории, в

соответствии с правилами по установке.

ВНИМАНИЕ! Деталь В (кронштейн для крепл

потолку - Рис. 1) снабжена проводником (желто-

зеленым), подсоединяемым к контуру заземления

всей домашней электрической установки. Рис. 4

ВНИМАНИЕ! Разместите с особым вниманием

лишний отрезок кабедя, имея в виду, что несоблюдение

данного указания может стать причиной серьезных

повреждений прибора и/или вызывать удары током при

пользовании или установке. Для более детальной

информации см. Рис. 15

Внимание! Операция по замене провода внутренних

соединений должна производиться уполномоченным

персонадом службы технического обслуживания.

Вытяжка снабжена дюбелями для крепления ее в

большинстве стен/потолков. Однако, необходимо

обратиться к квалифицированному технику и убедиться в

том, что материалы пригодны для данного типа стены/

потолка. Стена/потолок должны обладать достаточной

прочностью с учетом массы прибора.

В. Кронштейн для крепления к потолку

D. Декоративная крышка

E. Коробка подключения к домашней электросети

I. Фильтр задержки жира металлический

Пользуйтесь интенсивным режимом работы вытяжки в

случае особо высокой концентрации кухонных испарений.

Мы рекомендуем включить вытяжку за 5 минут до начала

процесса приготовления пищи и оставить ее включенной в

течение 15 минут приблизительно по окончании процесса.

A. Клавиша ВКЛ/ВЫКЛ подсветки

B. Клавиша ВЫКЛ/ВКЛ вытяжки и переключения на

минимальную мощность

B+C. Клавиша переключения на среднюю мощность

B+D. Клавиша переключения на максимальную мощность

Прежде чем выполнить любую операцию по уходу

отсоедините вытяжку от электросети.

Вытяжка должна подвергаться частой очистке как внутри,

так и снаружи (по крайней мере с той же периодичностью,

что и уход за фильтрами для задержки жира). Для чистки

используйте специальную тряпку, смоченную

нейтральным жидким моющим средством. Не применяйте

средства, содержащие абразивные материалы.

НЕ ПРИМЕНЯЙТЕ СПИРТ!

Внимание: Не соблюдение правил чистки прибора и

замены фильтров может привести к риску возникновени

пожара. Поэтому рекомендуем соблюдать приведенные

Снимается любая ответственность в связи с возможными

повреждениями двигателя и с пожарами, возникшими

вследствие неправильного ремонта или несоблюдения

вышеописанных предупреждений.47

Фильтры задержки жира

Удерживает частицы жира, исходящие от плиты.

Фильтр следует зачищать ежемесячно (или когда система

индикации насыщения фильтров, если она имеется в

Вашей модели, указывает на данную необходимость )

неагрессивными моющими средствами, вручную или в

посудомоечной машине при низкой температуре и

экономичном цикле мытья.

При мытье в посудомоечной машине может иметь место

некоторое обесцвечивание фильтра задержки жира, но

ующая характеристика остается абсолютно

Угольный фильтр (только в режиме

Удаляет неприятные запахи кухни.

Угольный фильтр можно промывать через каждые два

месяца, или каждый раз, когда система сигнализации

насыщения фильтров (если имеющаяся у Вас модель

снабжена ею) указывает на эту необходимость. Мойте

фильтр в теплой воде с надлежащими моющими

средствами или в посудомоечной машине при

температуре 65°С (в последнем случае, выполните

л мойки без посуды внутри машины).

Удалите избыточную воду осторожно, чтобы не повредить

фильтр, после чего дайте фильтру окончательно сохнуть

в сушилке в течение 10 минут при температуре 100°С.

Заменяйте фильтровальный элемент через каждые 3 года

и каждый раз, когда обнаруживается повреждение

Вставить угольный фильтр позади фильтра задержки

жиров и закрепить с помощью 2 стержней.

Внимание! Стержни включены в комплект угольног

фильтра, а не вытяжки.

• Для демонтажа фильтра действовать в обратном

Отключите прибор от электросети.

Внимание! Прежде чем прикасаться к лампам убедитесь

в том, что они остыли.

1. Выньте защитный элемент при помощи небольшой

отвертки с ножевой головки или подобного

2. Замените перегоревшую лампу.

Используйте для этого лишь галогенные дампы на 12V

- 20W макс - G4, не прикасаясь к ним руками.

3. Закройте плафон (крепление защелкой).

Некоторые модели снабжены лампами боковой

Заменяйте лампы лампами аналогичной формы макс.

мощностью 40 Вт (Е14).

Для доступа к полости ламп снимите крышку A.

Если система подсветки не работает, проверьте

корректную установку ламп в гнездах, прежде чем

обратиться в центр технической помощи.LI3MQC Ed. 03/09
