BRUGSANVISNING BHR200SJE MAKITA

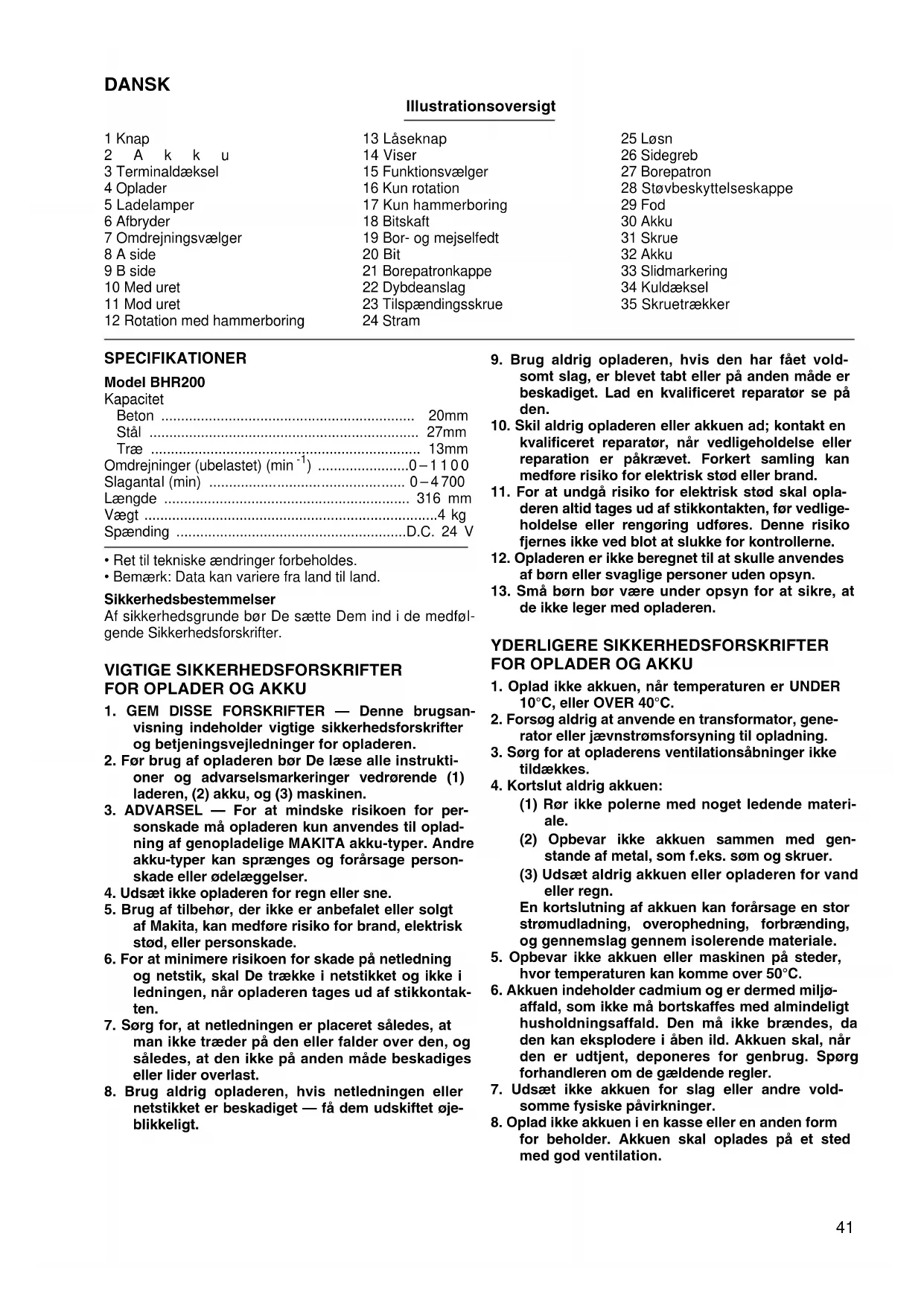

	Illustrationsoversigt
1 Knap	13 Låseknap	25 Løsn
2 A k k u	14 Viser	26 Sidegreb
3 Terminaldæksel	15 Funktionsvælger	27 Borepatron
4 Oplader	16 Kun rotation	28 Støvbeskyttelseskappe
5 Ladelamper	17 Kun hammerboring	29 Fod
6 Afbryder	18 Bitskaft	30 Akku
7 Omdrejningsvælger	19 Bor- og mejselfedt	31 Skrue
8 A side	20 Bit	32 Akku
9 B side	21 Borepatronkappe	33 Slidmarkering
10 Med uret	22 Dybdeanslag	34 Kuldæksel
11 Mod uret	23 Tilspændingsskrue	35 Skruetrækker
12 Rotation med hammerboring	24 Stram

SPECIFICATIONER

Model BHR200

Kapacitet

Beton 20mm

Stål 27mm

Træ 13mm

Omdrejninger (ubelastet) (min ^-1 ) 0-1100

Slagantal (min) 0-4700

Længde 316 mm

Vægt 4 kg

Spænding D.C. 24 V

- Ret til tekniske ændringer forbeholdes.

- Bemærk: Data kan variere fra land til land.

Sikkerhedsbestemmelser

Af sikkerhedsgrunde bør De sætte Dem ind i de medfølgende Sikkerhedsforskrifter.

VIGTIGE SIKKERHEDSFORSKRIFTER FOR OPLADER OG AKKU

1. GEM DISSE FORSKRIFTER — Denne brugsanvisning indeholder vigtige sikkerhedsforskrifter og betjeningsvejledninger for opladeren.

2. Før brug af opladeren bør De læse alle instruktioner og advarselsmarkeringer vedrørende (1) laderen, (2) akku, og (3) maskinen.

3. ADVARSEL — For at mindske risikoen for personskade må opladeren kun anvendes til opladning af genopladelige MAKITA akku-typer. Andre akku-typer kan sprænges og forårsage personskade eller ødelæggelser.

4. Udsæt ikke opladeren for regn eller sne.

5. Brug af tilbehør, der ikke er anbefalet eller solgt af Makita, kan medføre risiko for brand, elektrisk stød, eller personskade.

6. For at minimere risikoen for skade på netledning og netstik, skal De trække i netstikket og ikke i ledningen, når opladeren tages ud af stikkontakten.

7. Sørg for, at netledningen er placeret således, at man ikke træder på den eller falder over den, og således, at den ikke på anden måde beskadiges eller lider overlast.

8. Brug aldrig opladeren, hvis netledningen eller netstikket er beskadiget — få dem udskiftet øjeblikkeligt.

9. Brug aldrig opladeren, hvis den har fået voldsomt slag, er blevet tabt eller på anden måde er beskadiget. Lad en kvalificeret reparatør se på den.

10. Skil aldrig opladeren eller akkuen ad; kontakt en kvalificeret reparatør, när vedligeholdelse eller reparation er påkrævet. Forkert samling kan medføre risiko for elektrisk stød eller brand.

11. For at undgå risiko for elektrisk stød skal opla- deren altid tages ud af stikkontakten, før vedlige- holdelse eller rengøring udføres. Denne risiko fjernes ikke ved blot at slukke for kontrollerne.

12. Opladeren er ikke beregnet til at skulle anvendes af børn eller svaglige personer uden opsyn.

13. Små børn bør være under opsyn for at sikre, at de ikke leger med opladeren.

YDERLIGERE SIKKERHEDSFORSKRIFTER FOR OPLADER OG AKKU

1. Oplad ikke akkuen, när temperaturen er UNDER 10°C, eller OVER 40°C.
2. Forsøg aldrig at anvende en transformator, generator eller jævnstrømsforsyning til opladning.
3. Sørg for at opladerens ventilationsåbninger ikke tildækkes.
4. Kortslut aldrig akkuen:

(1) Rør ikke polerne med noget ledende materiale.
(2) Opbevar ikke akkuen sammen med genstande af metal, som f.eks. søm og skruer.
(3) Udsæt aldrig akkuen eller opladeren for vand eller regn.

En kortslutning af akkuen kan forårsage en stor strømudladning, overophedning, forbrænding, og gennemslag gennem isolerende materiale.

1. Opbevar ikke akkuen eller maskinen på steder, hvor temperaturen kan komme over 50°C.
2. Akkuen indeholder cadmium og er dermed miljøaffald, som ikke må bortskaffes med almindeligt husholdningsaffald. Den må ikke brændes, da den kan eksplodere i åben ild. Akkuen skal, når den er udtjent, deponeres for genbrug. Spørg forhandleren om de gældende regler.
3. Udsæt ikke akkuen for slag eller andre vold-somme fysiske påvirkninger.
4. Oplad ikke akkuen i en kasse eller en anden form for beholder. Akkuen skal oplades på et sted med god ventilation.

YDERLIGERE SIKKERHEDSFORSKRIFTER FOR MASKINEN

1. Vær opmærksom på at maskinen altid er driftsklar, da den ikke behøver tilslutning til en stikkontakt.
2. Hold ved maskinen på de isolerede greb, när der udføres arbejde, hvor det skærende værktøj kan komme i kontakt med skjulte ledninger. Kontakt med en "strømførende" ledning vil også gøre uisolerede metaldele på maskinen "strømførende", hvilket kan give brugeren elektrisk stød.
3. Benyt høreværn ved længere tids anvendelse af maskinen. Vedvarende udsættelse for kraftig støj kan resultere i tab af høreevnen.
4. Bær hjelm (sikkerhedshjelm), sikkerhedsbriller og/eller ansigtsskærm. Det anbefales også stærkt, at De anvende en støvmaske og tykke, vatterede gummihandsker.
5. Sørg for, at værktøjet er sat sikkert og korrekt i, før arbejdet startes.
6. Under normal drift vibrerer værktøjet. Skruerne kan derfor let løsne sig og forårsage driftsforstyrrelser eller uheld. Kontrollér før hver brug, at skruerne er fastspændte.
7. Lad maskinen køre i tomgang i nogle minutter, hvis De ikke har brugt den meget længe, eller hvis den bruges i meget koldt vejr. Derved gøres olien smidig. Uden tilstrækkelig opvarmning er hammerboring svær at udføre.
8. Sørg for, at De altid har sikkert fodfæste.

9. Ved brug af maskinen i større højde bør De sikre Dem, at der ikke står personer nedenunder arbejdsområdet.

10. Hold godt fast på maskinen med begge hænder.

11. Rør aldrig roterende dele med hænderne.
12. Læg ikke maskinen fra Dem, mens den stadig kører. Maskinen må kun køre, när den holdes med begge hænder.
13. Ret aldrig maskinen mod personer under anvendelsen. Værktøjet kan eventuelt flyve ud og forvolde alvorlig personskade.
14. Rør ikke ved værktøjet eller dele i nærheden af værktøjet umiddelbart efter brug. Disse dele kan være ekstremt varme og medføre forbrændinger.

GEM DISSE FORSKRIFTER.

ANVENDELSE

Montering og afmontering af akku (Fig. 1)

• Kontrollér altid, at maskinen er slået fra, før montering eller afmontering af akkuen.
• Fjern akkuen ved at skyde knappen på akkuen, mens denne trækkes ud af maskinen.
• Isæt akkuen ved at rette dens tunge ind efter rillen i huset. Skyd derefter akkuen helt ind, til den låser på plads med et lille klik. Hvis den røde del på oversiden af knappen er synlig, er akkuen ikke låst korrekt. Skyd akkuen helt ind, indtil den røde del ikke er synlig. Hvis akkuen ikke sættes i på denne måde, kan den ved et uheld falde ud af maskinen, og eventuelt forvolde personskade på Dem selv eller andre.
• Brug aldrig magt, när akkuen skal sættes i. Hvis ikke akkuen glider i uden besvær, er det fordi, at den vender forkert.

Opladning (Fig. 2)

1. Tilslut opladeren til strømkilden. To ladeindikatorlamper fortsætter med at blinke grønt.
2. Ret akkuen ind efter rillen i laderen og skub den helt ind. Dækslet over laderens terminaler åbner ved isætning af akkuen og lukker ved udtrækning af akkuen.
3. Når akkuen er isat, skifter ladeindikatorlampernes farve fra grøn til rød, og opladning begynder. Ladeindikatorlampen lyser konstant under opladningen. Én rød ladeindikatorlampe angiver 0 – 80% opladet tilstand, og to røde ladeindikatorlamper angiver 80 – 100%.
4. Når opladning er færdig, skifter ladeindikatorlampen fra to røde til to grønne.
5. Hvis De efterlader akkuen i opladeren, efter at opladningen er fuldført, skifter opladeren til "kompensationsladning (vedligeholdelsesladning)" funktion, som varer ved i cirka 24 timer.
6. Efter opladning tages laderen ud af forbindelse med strømforsyningen.

Akku-type Kapacitet (mAh) Antal celler			Ladetid ved anvendelse (DC24SA)	Ladetid ved anvendelse (DC24WA)
BH2420 (Ni-MH) 2 000 20 Ca. 30 min. Ca.		55 min.
BH2433 (Ni-MH) 3 300 20 Ca. 60 min. Ca.		90 min.

Kølesystem (kun for DC24SA)

• Denne oplader er forsynet med en ventilator til afkøling af akkuen, således at optimal ydelse sikres. Lyden fra køle-luften høres under afkøling, hvilket ikke er tegn på, at der er noget i vejen med opladeren.
• Gult lys blinker som adversel i følgende tilfælde.

- Problem med ventilatoren

- Ufuldstændig afkøling af akkuen, eksempelvis hvis denne er tilstoppet med støv

Akkuen kan oplades, selv om den gul adverselslampe er tændt. Men ladetiden vil være længere end normalt. Lyt efter lyden af ventilatoren, og kontrollér ventilationshullerne på opladeren og akkuen, da disse kan tilstoppes af støv.

• Kølesystem virker korrekt, selv om der ingen ventilatorlyd høres, såfremt den gule advarselslampe ikke blinker.
• Hold altid ventilationshullerne på opladeren og akkuen rene for at fremme afkøling,
• Produkterne bør sendes til reparation eller eftersyn, hvis den gule adverselslampe hyppigt blinker.

Konditioneringsopladning kan forlænge akkuens levetid, idet denne form for opladning automatisk bestemmer den optimale ladetilstand på akkuerne i enhver situation.

En akku, der gentagne gange anvendes under følgende forhold, vil blive slidt op i løbet af kort tid, og den gule adverselslampe kan blinke.

1. Opladning af akkuen, mens den er meget varm.
2. Opladning af akkuen, mens den er meget kold.
3. Opladning af en fuldt opladet akku.

4. Overafladning af akku (afladning af akku fortsat selv om der ikke er mere strøm på).

5. Opladning mens ventilationssystemet er i stykker.

Ladetiden er længere end normalt ved en sådan akku.

Kompensationsladning (vedligeholdelsesladning)

Hvis De efterlade akkuen i opladeren for at forebygge spontan afladning efter en fuld opladning, skifter opladeren til dens "kompensationsladning (vedligeholdelsesladning)" funktion, og holder derved akkuen frisk og fuldt opladet.

Tips til sikring af maksimal akku-levetid

1. Oplad akkuen, før den er fuldt afladet.
   Stop altid med at bruge maskinen, og oplad akkuen, når De bemærker reduceret maskinkraft.

2. Oplad aldrig en fuldt opladet akku.

Over-opladning forkorter akkuens levetid.

1. Oplad akkuen ved en rumtemperatur på 10°C – 40°C.

Lad en varm akku køle, før den oplades.

1. Oplad nikkel metalhydrid akkuen, när De ikke har anvendt den indenfor et halvt år.

BEMAERK:

• Opladeren er til opladning af Makita akkuer. Anvend den aldrig til andre formål eller til akku af andet fabrikat.
• Hvis De forsøger at oplade en ny akku, eller en akku, der ikke har været anvendt i lang tid, er det ikke sikkert, at akkuen kan oplades helt. Dette er normalt, og er ikke tegn på, at der er noget i vejen. De kan oplade akkuen fuldt ud, efter at den er blevet helt afladet og opladet nogle gange.
• Hvis De forsøger at oplade en akku, der lige er taget af en netop anvendt maskine, eller en akku, der har været efterladt på et sted, hvor den har været udsat for solens direkte stråler i lang tid, kan ladelampen blinke rødt. I dette tilfælde skal akkuen have lov at køle af. Opladning starter, når akkuen er blevet kølet ned af ventilatoren i opladeren (kun for DC24SA). Når akkuens temperatur er højere end cirka 70°C, kan de to ladelamper blinke rødt, og når den er cirka 50°C til 70°C, blinker en ladelampe rødt.
• Hvis ladelampen skiftevis blinker grønt eller rødt, er opladning ikke mulig. Terminalerne på opladeren eller akkuen er tilstoppet med støv, eller akkuen er slidt op eller beskadiget.
• Ethvert af følgende forhold er tegn på beskadigelse af opladeren og/eller akkuen. Bed Deres Makita autoriserede værksted eller servicecenter om at efterse dele.
  1) Ladelampen blinker ikke (grønt), när opladeren tilsluttes en strømforsyning.
  2) Ladelampen tændes ikke, eller blinker (rødt), när akkuen sættes ind i laderens åbning.
  3) Opladning er ikke afsluttet selv to timer efter at den røde lampe er blevet TÆNDT ved begyndelsen af opladningen.

Afbryderbetjening (Fig. 3)

ADVARSEL:

Før akkuen sættes i maskinen, bør det altid kontrolleres, at afbryderknappen fungerer korrekt og returnerer til "OFF" positionen, når den slippes.

For at starte maskinen trykkes der blot på afbryderen. Maskinens hastighed øges ved at øge trykket på afbryderen. Slip afbryderen for at stoppe.

Omløbsvælger (Fig. 4)

ADVARSEL:

• Kontrollér altid omløbsretningen, før arbejdet påbegyndes.
• Brug kun omløbsvælgeren, når maskinen er helt stoppet. Hvis omløbsretningen ændres, inden maskinen er helt stoppet, kan det beskadige maskinen.
• Når maskinen ikke er i brug, bør omløbsvælgeren altid sættes i neutral position.

Denne maskinen har en omløbsvælger, der kan ændre omløbsretningen. Skub omløbsvælgeren ind fra A siden for omdrejning med uret, og fra B siden for omdrejning mod uret. Når omløbsvælgeren er i neutral position, kan afbryderknappen ikke trykkes ind.

Valg af funktionsmåde

Rotation med hammerboring (Fig. 5)

Når der bores i beton, murværk og lignende, trykkes låseknappen ind, og funktionsvælgeren drejes, så viseren peger på 17 symbolet. Anvend altid et bor med hårdmetalspids.

Kun rotation (Fig. 6)

Når der bores i træ, metal eller plastic, trykkes låseknappen ind, og funktionsvælgeren drejes, så viseren peger på ∞ symbolbolet. Anvend et spiralbor eller træbor.

Kun hammerboring (Fig. 7)

Når der skal foretages mejsling, afskalning og nedbrydningsarbejde, trykkes låseknappen ind, og funktionsvælgeren drejes, så viseren peger på 📄 symbolet. Anvend en spidsmejsel, fladmejsel, bredmejsel, etc.

FORSIGTIG:

- Drej ikke funktionsvælgeren, mens maskinen kører. Maskinen vil blive beskadiget.

- For at undgå for hurtig nedslidning af funktionsvælgermekanismen, skal det altid sikres, at funktionsvælgeren er placeret præcist ud for et af de tre funktionssymboler.

Montering af Værktøj

Vigtigt:

Kontrollér altid, at maskinen er slukket, og at akkuen er taget ud, før der monteres eller afmonteres værktøj.

Rengør værktøjet og smør med fedt før montering. (Fig.8)

Sæt værktøjet i værktøjsholderen, drej det og skub det i helt ind til det låser. (Fig.9)

Hvis værktøjet ikke kan skubbes ind, trækkes i værktøjsholderen et par gange og der forsøges igen. (Fig. 10)

Drej og træk i værktøjet for at kontrollere at det er korrekt monteret.

Værktøjet fjernes ved at trække værktøjsholderen helt tilbage og samtidig trække værktøjet ud. (Fig. 11)

Dybdeanslag (Fig. 12)

Dybdeanslag er godt når der skal bores huller af samme dybde. Blokeringsskruen løsnes og dybdeanslaget justeres til den ønskede dybde. Efter justeringen strammes skruen godt til igen.

BEMÆRK:

Dybdeanslaget kan ikke anvendes i den indstilling hvor det slår imod gearhuset/motorhuset.

Sidegreb (Fig. 13)

ADVARSEL:

Anvend altid sidegrebet for at opretholde betjeningssikkerheden når der bores i beton, murværk o.lign.

Sidegrebet kan drejes til begge sider hvilket muliggør sikker betjening af maskinen i en hvilken som helst stilling. Sidegrebet løsnes ved at dreje det mod uret, dreje det til det til den ønskede stilling og dernæst stramme det til med uret.

Mejselvinkel

Vigtigt:

Kontrollér altid, at maskinen er slukket, og at akkuen er taget ud, før der monteres eller afmonteres værktøj.

Vinklen ændres ved at trykke låseknappen ind og dreje drejestoppet så viseren står på ○ symbolet. Drej mejslen til den ønskede vinkel. (Fig. 14)

Tryk låseknappen ind og drej drejestoppet så viseren står på ⏻. (Fig. 15)

Drej og træk i mejslen for at kontrollere at den er korrekt monteret.

Betjening

FORSIGTIG:

• Skyd altid akkuen helt ind, til den låser på plads. Hvis den røde del på oversiden af knappen er synlig, er akkuen ikke låst korrekt. Skyd akkuen helt ind, indtil den røde del ikke er synlig. Hvis akkuen ikke sættes i på denne måde, kan den ved et uheld falde ud af maskinen, og eventuelt forvolde personskade på Dem selv eller andre.
• Når maskinen holdes højere end Dem selv ved anvendelse, bør De sikrer Dem, at akkuen er sikkert låst fast, så den ikke falder ud af maskinen. Hvis akkuen ikke er låst, kan den ved et uheld falde ud af maskinen og eventuelt forvolde personskade på Dem selv eller andre.

Hammerboring (Fig. 16)

Sæt skiftearmen til 📊 symbol. Placer boret på det sted, hvor hullet skal bores, og tryk på kontakten. Anvend ikke magt. Med et let tryk opnås de bedste resultater. Hold boret mod hullet og sørg for, at det ikke rutscher væk.

Tryk ikke yderligere såfremt borehullet stoppes af støv eller spåner. Lad istedet maskinen køre i tomgang og træk boret ud af hullet. Ved at gentage dette nogle gange, bliver hullet rent.

ADVARSEL:

Når boret begynder at bryde igennem beton, eller rammer armeringsjern i betonen, kan maskinen reagere på farlig vis. Forebyg farlige reaktioner ved at sørge for at være i god balance og beholde et sikkert fodfæste, samtidigt med at maskinen holdes fast med begge hænder.

Momentbegrænser

Momentbegrænseren går i gang når et vist drejningsmoment er nået. Motoren frakobler udgangsakslen. Når det sker, holder boret op med at dreje rundt.

ADVARSEL:

Når momentbegrænseren går i gang, bør maskinen slukkes øjeblikkeligt. Det vil forhindre for tidlig nedslidning af maskinen.

Mejselarbejde/Afskalning/Nedbrydning (Fig.17)

Sæt skiftearmen til ┌ symbol. Hold godt fast på maskinen med begge hænder. Tænd for maskinen og læg let tryk på maskinen så den ikke den ikke arbejder ukontrolleret. Stærkt tryk øger ikke effektiviten.

Boring (Fig. 18)

Anvend ekstratilbehørsborepatronen. Se beskrivelsen af "Montering af værktøj" på foregående side ved montering af borepatronen. Der kan bores op til 13 mm i diameter i metal, og op til 27 mm i træ.

Sæt funktionsvælgeren, så viseren peger på √ symbol- let. Anvend en skærevæske ved boring i metal. Undtagelsen er messing, der skal bores tørt.

ADVARSEL:

• Overdrevent tryk på maskinen vil ikke gøre boringen hurtigere. I virkeligheden vil det kun medvirke til at beskadige spidsen på værktøjet, og dermed forkorte maskinens levetid.
- Anvend ikke "hammerboring" funktionen når borepatronen er monteret på værktøjet. Borepatronen kan blive beskadiget.

Udblæsningskugle (Fig. 19)

Anvend udblæsningskuglen til at blæse hullet rent.

Anvend støvopsamleren for at forhindre støv i at drysse ned over værktøjet og Dem selv når der foretages boringer i større højder. Sæt støvopsamleren på boret. Støvsamleren kan sættes på værktøj af følgende størrelse.

	Værktøjsdiameter (mm)
Støvopsamler 5 6 – 14,5
Støvopsamler 9 12– 16

Fod

Afmontér foden, när akku B2417 anvendes.

Dette vil medvirke til at maskinen kan stilles mere stabilt.

(Fig. 21)

Montér foden, när akku B2430 anvendes.

Dette vil medvirke til at maskinen kan stilles mere stabilt.

(Fig. 22)

VEDLIGEHOLDELSE

ADVARSEL:

Sørg altid for at maskinen er slukket, og at akkuen er taget ud før der gennemføres noget arbejde på selve maskinen.

Udskiftning af kul (Fig. 23 og 24)

Udtag og efterse kullene med jævne mellemrum. Udskift dem, når de er slidt ned til slidmarkeringen. Hold kullene rene, så de altid passer ind i holderne. Begge kul skal udskiftes samtidigt. Brug kun identiske kul.

Benyt en skruetrækker til at fjerne kuldækslerne. Tag de slidte kul ud, sæt de nye i, og fastgør kuldækslerne.

For at opretholde produktets sikkerhed og pålidelighed, må istandsættelse, vedligeholdelse eller justering kun udføres af et autoriseret Makita service center.

SVENSKA

Borrning endast med slag (Fig. 7)

Dybdemåleren kan ikke benyttes i en posisjon der den støter mot girhuset/motorkassen.

Støttehåndtak (hjelpehåndtak) (Fig. 13)

NB!

Still skiftehendelen på symbolet. Hold maskinen fast med begge hender. Slå maskinen på og øv lett trykk på den slik at den ikke hopper ukontrollert rundt. Å trykke hardt på maskinen vil ikke øke effektiviteten.

Boring (Fig. 18)

Dette udstyr og tilbehør bør anvendes sammen med Deres Makita maskine, sådan som det er beskrevet i denne vejledning. Anvendelse af andet udstyr eller tilbehør kan medføre personskade. Tilbehøret bør kun anvendes til det, det er beregnet til.

S TILLBEHÖR

FÖRSIKTIGHET:

Vi erklærer hermed på eget ansvar, at dette produkt er i overensstemmelse med de følgende standarder eller normsættende dokumenter,

EN50260, EN55014

i overensstemmelse med Rådets Direktiver 89/336/EEC og 98/37/EC.

SVENSKA

EG-DEKLARATION OM ÖVERENSSTÄMMELSE

Vi erklærer hermed på eget ansvar, at dette produkt er i overensstemmelse med de følgende standarder eller normsættende dokumenter,

De typiske A-vægtede lydniveauer er

lydtryksniveau: 89 dB (A)

lydeffektniveau: 102dB (A)

- Bær høreværn. -

Den vægtede effektive accelerationsværdi er 9 m/s ^2 .

SVENSKA
