BRUGSANVISNING AC 500 XF1 BRANDT

Som en del af vores forpligtelse til lobende at forbedre vores produkter, forbeholder vi os retten til at foretage ændringer på dem på baggrund af tekniske fremskridt i forhold til deres tekniske og Funktionelle egenskaber og udseende.

INDHOLDSFORTEGNELSE

DK

1/BEM/AERKNINGER TIL BRUGEREN

• Sikkerhedsanbefalinger 68
  ·Miljobeskyttelse 69
  Beskrivelse af apparatet 70

• Brug med udsugningsversionen 71
• Brug med recirculeringsversionen 71
  ·Elektriske tilslutninger 72
• Samling af emhaeten 73
• Samling af ventilationsskakten
  • Udsugning til det fri 74
    ° Recirculering 75

3 / BRUG AF APPARATET

Beskrivelse af knapper 76

4 / PLEJE OG RENGØRING AF APPARATET

• Udskiftning af filterelementerne 77
• Udskiftning af kulfitet 77
  · Rengoring af de uvdendige overflader 78
• Udskiftning af paeren 78
• Vedigeholdelse of apparatet 79

5/FEJLFINDING 80
6/EFTERSALGSSERVICE 81

DK

1 / MAERKNINGER TIL BRUGER

Vigtigt

Gem davon brugsanvising sammen med apparatet. Hvis apparatet på noget tidspunkt sælges eller videregives til andre, skal du söge for, at den nye ejer fär davon brugsanvising. Gør dig venligstbekendt med disse anbefalinger inden du installerer og bruger emhæften. Anbefalingerne er udarbejdet for at værne om din og andres sikkerhed.

- SIKKERHEDSANBEFALINGER

Denne emhaète er fremstillet til at blive bugt af private i hjemmet.

• Dette apparat skal bruges af voksne. Sog for at børn ikke rører det og at de ikke behandler det som legetoj. Sorg for at de ikke rører apparatets knapper.

Når du modtager apparatet, skal du pakke det ud eller få det pakket ud med det samme. Giv det en overordnet generelinspection. Læg mærke til eventuelle problemer erller forbehold på leveringssedlen og sørg for at gemme en kopi af dette seddel.

Apparatet er beregnet til alminderigt husholdningsbrug. Brug det不信 til erhervs-eller industrielle formal aller til noget andet formal end til det apparatet er fremstillet til.

• Endr不解 på nogen af apparatets dele aller udseende og forsog heller不解 herpà. Dette vil udgore en fare for din sikkerhed.

• Reparationer mä kun foretages af en autoriseret specialist.

Stikket skal altid tages ud inden emhætten rengøres eller inden der foretages andre vedligeholdelseshandlinger.

Sorg for hensigtsmaessig ventilering i lokalet hvis emhaeten bruges samtidigt med andre apparater, som drives af en,anden energikilde end el.Dette vil forbhindre emhaeten i at indsuge forbrændingsgasserne. Du bør aldrig "flambere" retter under emhaeten ell anvende gaskogeplader under emhaeten uden at placere kogegrejer p dem (flammerne kan suges op i emhaeten og beskadige apparatet).

apparatet, skal emhætten og tilberedningen overvåges omhyggeligt hele tiden.

Olier og fédtstoffer som brings op pà meget hóje temperaturer kan antændes.

• Respekter den anbefalede hyppighed for rengoring og udskiftning af filtrte. Ophobning af fedtrester kan forarsage brand.

— Emhaeten mä aldrig bruges over et komfur som bruger antændeligt materiale (træ, kul, osv.)

• Brug aldrig damp- eller hojtryksapparater til rengoring af apparatet (krav palagt af regler vedr. el-sikkerhed).

Med lobende forbeding af vores Produkter for oje, forbeholder vi os retten til at aendre paderes tekniske, Funktionelle og aestetiske egenskaber, idet eventuelle aendringer paderes Funktioner opfattes som vaerende nodvendige aller onskvaerdige med den tekniske udvikling for oje.

• For nemt at kunne finde referenceinformationerne til apparatet, anbefaler vi, at du noterer disse data pa sider "Eftersalgsservice og kundeservice". (Denne side forklarer desuden, hvor du kan finde disse informationer pa dit apparat.)

• Dette apparat er/DDie beregnet til at blive brugt af personer (herunder born) med med nedsatte fysiske Funktioner eller sansefungkctioner,ller af personer,som mangler erfaring eller bevidsthed,medmindre apparatet bruges med hjaelp fra den person, som er ansvarlig for deres sikkerhed,eller under opsyn og med forudgaende instruktion i brugen af apparatet.

Advarsel

Hvis dit kokken er opvarmet af en anordning, som er tilsluttet en skorsten (for eksempel en brandeovn skal "recirkulerings-" versionen af emhætten installereres. Brug/DDke emhaeten.uden metalfiltrene.

Der bør sorges for hensigtsmaessig ventilering i lokaler, hvor emhætten bruges samtidigt med apparater, som bruger gas uller et andet brandbart drivmiddel.

1 / MAERKNINGER TIL BRUGER

DK

MILJOBESKYTTELSE

— Dette apparats emballagematerialie er genbrugeligt. Hjælp med at genbruge det og beskyt miljoet ved at aflevere det på et kommunalt genbrugscenter til dette formål.
— En stor del af apparatets materiale er och genbrugeligt. Det er mærket med denen etiket for at indikere de brugte dele af apparatet, som ikke bør blandes med andet affald.

Således vil genanvendelsen af apparatet, der organiseres af fabrikanten, blive udført under de bedst mulige forhold, i henhold til EU-direktivet 2002/96/EF om Affald af elektrisk og elektronisk udstyr. Kontakt dinCOMMUNE ell er din forhandler for at blive oplyst om genbrugscentraler i nærheden af, hvor du bor.

— Vi takker dig for, at du gør dit til at beskytte miljoet.

Advarsel

Installationen bør kun udfores af installerør er kvalificerede teknikere.

Advarsel

Fjern beskyttesfolien fra filtret inden brug.

DK 1 / MAERKNINGER TIL BRUGER

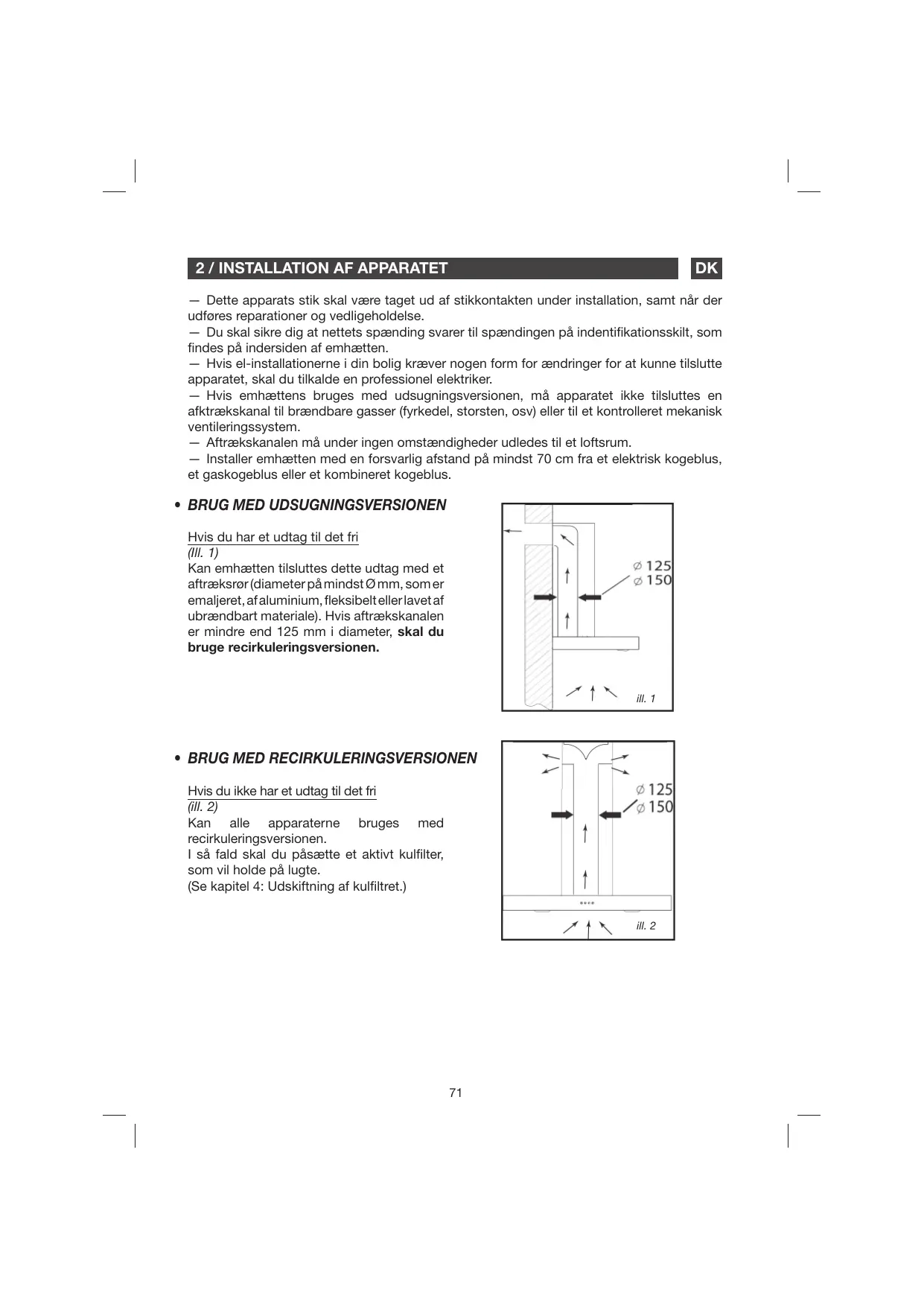

BESKRIVELSE AF APPARATET

• Dette apparats stik skal vare taget ud af stikkontakten under installation, somt nr der udfores reparatoner og vedligeholdelse.
  Du skal sikre dig at nettets spænding svarer til spændingen på identifikationsskitt, somfindes på indersiden af emhætten.
  — Hvis el-installationerne i din bolig kræver nogen form for ændringer for at kinne tilslutte apparatet, skal du tilkalde en professionnel elektriker.
  — Hvis emhaettens bruges med udsugningsversionen, på apparatet ikke til sluttes en afktraekskanal til brændbare gasser (fyrkedel, storsten, osv) eller til et kontROLLERet mekanisk ventilierungssystem.
• Aftræskanalen må under ingen omstændigheder udledes til et loftsrum.
• Installer emhætten med en forsvarlig afstand på mindst 70 cm fra et elektrisk kogeblus, et gaskogeblus eller et kombineret kogeblus.

- BRUG MED UDSUGNINGSVERSIONEN

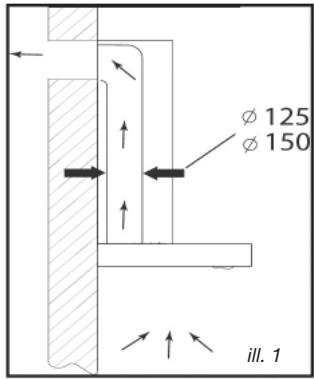

Hvis du har et udtag til det fri (III. 1)

Kan emhætten tilsluttes dette udtag med et aftræksrør (diameter pám mindst 0 mm, som er emaljeret, af aluminium, fleksibeltller lavet af ubrændbart materiale). Hvis aftrækskanalen er mindre end 125 mm i diameter, skal du bruge recirkuleringsversionen.

- BRUG MED RECIRKULERINGSVERSIONEN

Hvis du ikke har et udtag til det fri (ill. 2)

Kan alle apparaterne bruges med recirkuleringsversionen.

I sa fald skal du pasaete et aktivt kulffilter, som vil holde pa lugte.

(Se kapitel 4: Udskiftnng af kulfiltret.)

DK 2 / INSTALLATION AF APPARATET

ELEKTRISKE TILSLUTNINGER

Under installation og vedligeholdelse skal apparatets stik vare taget ud af el-forsyningsnettet; sikringer skal slas fra eller fjernes.

De elektriske tilslutninger foretages inden apparatet installereres i sin kasse.

Kontroller at:

— den elektriske installation hart tilstrækkelig spænding,
— elkablerne er i god stand,
- kablernes diameter overholder installationskravene.

Advarsel Apparatet I

Apparatet leveres med en elledning til H 05 VVF, som har tre 0,75mm^2 ledere (nul, fase og jord). Det skal tilsluttes el-nettet (som skal have en spending pa 220-240 V) via et godkendt strmudtag, som skal vare tilgengeligt after installationen i henhold til retningslinjerne for installation.

Fabrikanten kan/DDke stilles til ansvar for eventuelle ulykker forarsaget af en ikke-eksisterende,defekt eller forkert jordledning. Sikringen til installationen skal vare pa 10 eller 16A.Hvis elledningen er beskadiget,skal du kontakte afdelingen for eftersalgsservice for at undgafarer.

Advarsel Hvis den e

Hvis den elektriske installation i din bolig kræverændringer for at dit apparat kan tilsluttes, skal en professionnel elektriker tilkaldes.

Advarsel

Hvis emhaften udiser nogen form for defekter, skal du tage stikket ud aller fjerne den sikring, som horer til det elektriske uudtag, hvor apparatet er isat.

- SAMLING AF EMHAETTEN

Adversel Emhætten

Emhæten skal installeres i overensstemmelse med alle gældende regler for ventilering og aftrækskanaler. I Frankrig erppe regler beskrevet i DTU 61.1 fra CSTB. I særdeleshed mä den udsugede luft aldrig ledes ud igennem en kanal, som bruges til at udsuge røg fra apparater, som bruger gas aller andre brandbare drivmidler. Kanaler som ikke er ibrug mækun bruges after godkendelse fra en kompetent specialist.

Minimumsafstandem mellem komfurets overkant og emhættens nederste del skal vare mindst 70 cm. Hvis anvisningerne til det blus som er installereret under emhætten foreskriver en afstand på over 70 cm, skal dette krav respekteres.

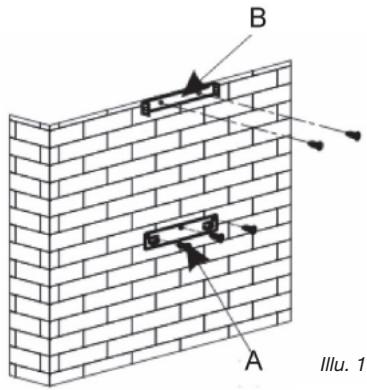

Montering pa væggen:

• Afmærk en vendret linje på væggen, centreret i forhold til komfurets overflade.
• Afmærk på væggen de tre huller som skal bores ved hjælp af den medfolgende holder til emhætten samtidig med, at du observerer den anbefalede afstand. (del A III. 1).
  Bor de tre huller med en diameter pa 8 mm i en passende position og isaat rawlplugs.
• Inden emhætten fastgøres, skal du montere kontraventilen på motorens udgang.
• Fastgor emhaettens fastgorelsebesbeslag, sorg for at det er nogagtigt nivelleret. (del A III. 1).
  Fastgor flex-udsugningsslangen (medfolger icke) til motorens udgang eden af forbhindre kontraventilens bevagelse. (III. 3).

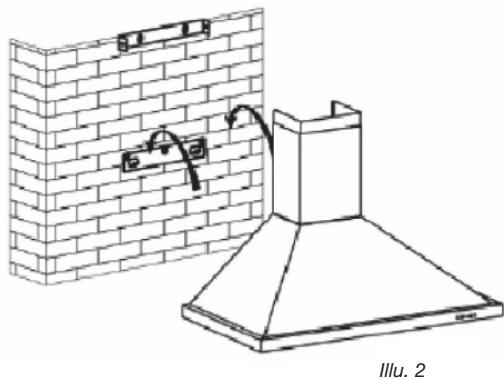

• Monter og fastgør emhættens hoveddel på det tilhørende stottebeslag med demedfolgende skruer til dette formål. (III. 2).

DK 2 / INSTALLATION AF APPARATET

- SAMLING AF VENTILATIONSSKAKTEN

- Udsugning til det fri

— Beregn den endelige højde, hvor aftrækskanalens u-beslag skal fastgøres (del B III. 1).
— Afmærk de to huller herefter.
Bor hullerne med en diameter pa 8 mm og fastgor kanalens stottebeslag, sorg for at det er fastgjort pa samme akse som emhætten (del B III. 1).

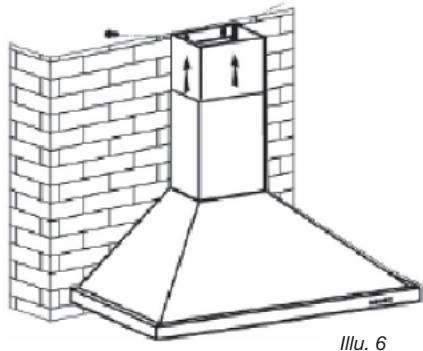

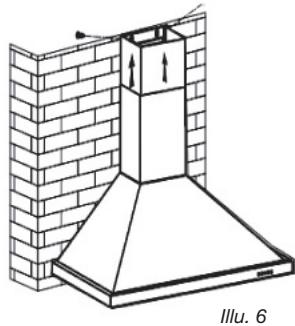

Fastgör det flade beslag bag på kanalens nedre del. Ilu. 6
Fastgor de to kanaler til emhætten. (III. 5).
Tilslut flexlangen til luftudtaget til det fri.
- Foretag den elektriske tilslutning til emhaeten med kablet fra el-nettet.
- Loft den øvre kanal op til loftet og fastgør den til beslaget med skruerne.

Ilu. 3

— Beregn den endelige højde, hvor aftrækskanalens U-beslag skal fastgøres.
— Afmaerk de to huller.
Bor hullerne med en diameter pa 8 mm og fastgor kanalens stottebeslag, sorg for at det er fastgjort pa samme akse som emhætten.
Fastgör det flade beslag bagpå kanalens nedre del.
- Monter slange-tilpasningsstykket pà deflektoren (III. 8).
Tilslut flexlangen til deflektoren.
Monter kanalens to dele pa emhaeten (III. 5).
- Monter deflektoren (III. 8) på kanalens øvre del ved ventilationsindstagene (III. 6)
- Foretag den elektriske tilstluting til emhaeten med kablet fra el-nettet.
- Løft den øvre kanal op til loftet og fastgør den til beslaget med de to skruer.

Råd

For at udnytte apparatet optimalt, anbefaler vi, at du tilslutter emhætten til et aftræsrør med en diameter på 150 mm(medfolger ikke). Reducer antallet af vinkler og knæk samt aftræsrørets længde. Hvis emhætten skal bruges med udsugning til det fri, bør du sorge for tilstrækkelig tilførsel af frisk luft for at undgå undertryk i lokalet.

Vigtigt

Fjern ikke sikkerhedsfolien med nogen form for værktøj.

DK 3 / BRUG AF APPARATET

BESKRIVELSE AF KNAPPER

Trykknap

1. Tryk på stop-kappen, motoren afbrydes
2. Tryk på Low-kappen (Lav), brummeren lyder en gang og motoren korer ved lav hastighed.
3. Tryk på Mid-kappen (Middel), brummeren lyder en gang og motoren kører ved middel hastighed.
4. Tryk på High-kappen (Hoj), brummeren lyder en gang og motoren korer ved høj hastighed.
5. Tryk på light-kappen (lys), der taendes to lys. Tryk på den igen, lyset slukkes.

4 / PLEJE OG RENGØRING AF APPARATET

DK

Advarsel

Stikket skal altid tages ud inden emhætten rengøres, og inden der foretages andre former for vedligeholdelse. Regelmaessig vedligeholdelse af apparatet er en garanti for korrekt Funktion, god ydeevne og levetid.

Advarsel

Respekteres retningslinjerne for rengaring af apparat og filtre ikke, kan de forårsage brand. Følg omhyggeligt anbefalingerne vedrarende vedligeholdelse.

- RENGÖRING AF - FILTERELEMENTERNE

Filtrene skal rengøres after cirka 30 timers
brug eller mindst en gang om maneden.
Disse filtrkan vaskes i opretstående stilling
i opvaskemaskinen.

Brug en børste, varmt vand og opvaskemiddel. Skyl og tør filtrene grundigt inden de saettes tilbage i emhætten.

- Aftagning af filterelement

— Drej det indbyggede greb til filterelementet.

Udfor forlobet i omvendt rækkefolge, nardet nye filter skal sættes paigen.

• Saet filterelementerne tilbage.

DK 4/PLEJE OG RENGØRING AF APPARATET

- RENGÖRING AF DE YDRE OVERFLADER

Brug saebevand til rengoring af emhaettens ydre flader, men brug aldrig slibemidler, aetsende rengoringsmidler, skrubbesvame per er børster. Torres af med en blod fugtig klud.

- UDSKIFNING AF PAEREN

Advarel Inden der udfores nogen form for opgaver, skal strormforsyningen til emhaeten slas fra, enten ved at tage emhaetens stik ud ell er ved hjaelp af kredsafrbryden.

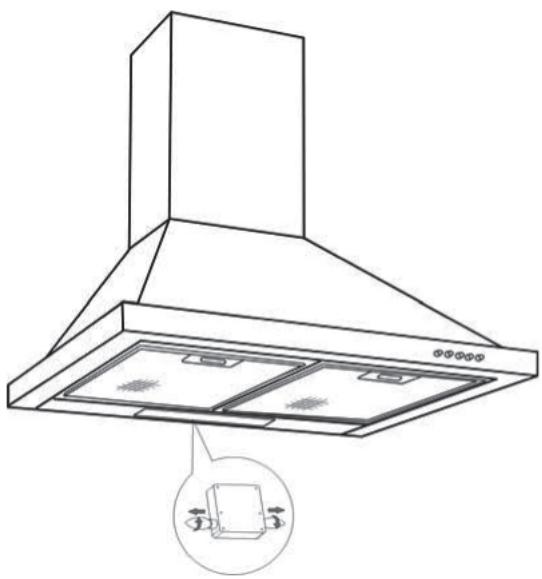

Model med halogenpae

-Fjern skaermen

• Udskift halogenpæren.

— Sæt delene på plads ved at gentege disse trin i omvendt rækkefolge.

Advarsel

7 Inden der udfores nogen form for opgaver, skal stromforsyninger til emhaeten slas fra, enten ved at tage emhaettens stik ud eller ved hjælp af hovedafbryderen.

VEDLIGEHOLDELS	DET SKAL DU GÖRE	PRODUKTER/TILBEHØR SOM SKAL BRUGES
Øvre overflader og tilbehør	Brug aldrig metal-skrubbésvampe, slide-produkter eller meget härde børster.	Til rengøring af hoveddelen og lysdelen, brør der kun brugesprodukter fortyndet med vand og som fjernes med rent vand og tørres med en blød fugtig klud.
Filterelementer	Dette filter opfanger fedtdampe og støv. Denne component spiller en vigtg rolle i emhættens effektivitet. Hvis der opstår genstridge pletter, kan du bruge en ikke-slibende creme og skylle after med rent vand.	Brug et rengøringsprodukt som kan købes i en almindelig han- del, skyl med rigeligt vand og tør. Disse filtre kan vaskes i opretstå- Ende stilling i opvaskemaskinen. (De på ikkekomme til at røre beskidt service aller solvtøj.)
Aktiveret kulfilter	Dette filter opfanger lugte og skal udskiftes mindst en gang om Året afhængig af brugsintensiteten. Disse filtre brør bestilles hos forhandleren (opgiv referencen på indentitetsskitet, som sidder på emhættens anderside) og noter datoen, hvor filret betlev skiftet.

For at bevare apparatet, anbefaler vi, at du bruger Clearit rengøringsprodukter.

Clearit tilbyder professionelleprodukter og løsninger udarbejdet til den daglige pleje af dine husholdningsapparater og dit kokken.

De kan købes hos din saedvanlige forhandler, sammen med et komplet udvalg af tilbehør og forbrugsvarer.

DK 5/FEJLFINDING

SYMPTOMER	LØSNINGER
Emhætten virker ikke...	Kontroller at: • Strømmen ikke er/slået fra. • En hastighed er valgt.
Emhættens præstation er utilizestrækkelig...	Kontroller at: • Den valgte motorhastighed et tilstrækkelig for den mængde af mados og damp som skal suges ud. • Køkkenet er tilstrækkeligt ventileret for at tillade indtag af frisk luft. • Kulfiltret ikke opbrugt (emhætte som fungerer med recirkuleringsversionen.
Emhætten er går i stå	Kontroller at: • Strømmen ikke er/slået fra. • De enpolede automatiskringer ikke er blevet aktiveret.

6 / EFTERSALGSSERVICE

DK

Al vedligeholdelse på dit udstyr bør foretages af:

• enten din forhandler,
• aller en,anden kvalificeret mekaniker, som er autoriseret til reparation af apparater af dette mærke.

Nár du laver aftale med ovenstående, skal du opgive hele dit udstyrs reference (model, type og serienummer). Disse oplysninger findes på fabrikantens naveskilt pásat dit udstr.
