GEBRUIKSAANWIJZING AC 500 XF1 BRANDT

Met het doel onze producten voortdurend te verbeteren, behouden wij ons het recht voor om de technische, functionele of esthetische eigenschappen, die te maken hebben met nieuwe technische ontwikkelingen, zonder kennisgeving vooraf te wijzigen. Belangrijk: Voordat u het apparaat in gebruik neemt, dient u deze handleiding voor installatie en gebruik aandachtig door te lezen zodat u zo snel mogelijk vertrouwd raakt met het functioneren ervan. 82

1 / TER ATTENTIE VAN DE GEBRUIKER • Veiligheidsaanwijzingen ______________________________________ • Zorg voor het milieu __________________________________________ • Beschrijving van het apparaat _________________________________

2 / INSTALLATIE VAN HET APPARAAT • Gebruik van de afzuigfunctie __________________________________ • Gebruik van de recirculatiefunctie _____________________________ • Elektrische aansluiting _______________________________________ • Montage van de afzuigkap ____________________________________ • Montage van het afvoerkanaal º Afvoer naar buiten ________________________________________ º Recirculatie ______________________________________________

3 / GEBRUIK VAN HET APPARAAT • Beschrijving van de bedieningselementen ______________________

4 / ONDERHOUD EN REINIGING VAN HET APPARAAT • Reiniging van de filtercassettes ________________________________ • Vervanging van het koolstoffilter _______________________________ • Reiniging van de buitenzijde __________________________________ • Vervanging van het lampje ____________________________________ • Onderhoud van het apparaat __________________________________

1 / TER ATTENTIE VAN DE GEBRUIKER Belangrijk

Bewaar deze handleiding bij het apparaat. Wanneer u het apparaat aan iemand verkoopt of schenkt, zorg er dan voor dat u de gebruikershandleiding erbij geeft. Wij verzoeken u deze aanwijzingen door te lezen voordat u het apparaat gaat gebruiken. Zij zijn opgesteld denkend aan uw veiligheid en die van andere personen.

• VEILIGHEIDSAANWIJZINGEN — Dit apparaat is ontworpen voor het gebruik door particuliere gebruikers in hun woonomgeving. — Dit apparaat dient te worden gebruikt door volwassenen. Zorg ervoor dat kinderen er niet aankomen en het als speelgoed gebruiken. Zorg ervoor dat ze niet de knoppen bedienen. — Pak het apparaat onmiddellijk na ontvangst uit of laat het uitpakken. Bekijk de algemene staat waarin het verkeert. Wanneer u opmerkingen heeft, noteer die dan op de pakbon en bewaar een kopie voor u zelf. — Uw apparaat is bestemd voor normaal huiselijk gebruik. Gebruik het niet voor commerciële of industriële doeleinden of voor andere doeleinden dan waarvoor het ontworpen is. — Breng geen wijzigingen aan in de eigenschappen van het apparaat of doe daar geen poging toe. Dat zou gevaar voor u kunnen opleveren. — Reparaties dienen uitsluitend te worden uitgevoerd door een bevoegde specialist. — Koppel de afzuigkap altijd van het stroomnet af voor het uitvoeren van een reiniging of onderhoud. — Ventileer de ruimte goed wanneer de afzuigkap tegelijkertijd functioneert met apparatuur die op andere wijze gevoed wordt dan door elektriciteit. Dit moet gedaan worden om te voorkomen dat de afzuigkap verbrandingsgassen aanzuigt. — U dient onder de afzuigkap geen voedingsmiddelen te flamberen of gaspitten te laten branden zonder dat daar een pan

opstaat (aanzuigen van vlammen kan schade toebrengen aan het apparaat). — Wanneer u iets onder het apparaat braadt of frituurt, dient u daar voortdurend het oog op te houden. Tot hoge temperatuur verhitte olie en vet kunnen vlam vatten. — Houdt u zich aan de periodes voor uitvoeren van reiniging en vervanging van filters. Ophoping van vetresten kan brand veroorzaken. — Het apparaat kan niet functioneren boven een vuur gevoed door brandstoffen als hout of kolen. — Gebruik voor reiniging geen stoom- of hogedrukapparatuur (vereisten met betrekking tot elektrische veiligheid). — Met het doel onze producten steeds te verbeteren, behouden wij ons het recht voor om de technische, functionele of esthetische eigenschappen, die mogelijk zijn door nieuwe technische ontwikkelingen, te wijzigen. — Wij raden u aan de gegevens van uw apparaat te noteren op de pagina “Technische dienst en Klantenservice” zodat u die gemakkelijk kunt terugvinden. (Op die pagina wordt eveneens uitgelegd waar u die op uw apparaat kunt vinden). — Dit apparaat is niet bedoeld voor gebruik door personen (inclusief kinderen) met verminderde lichamelijke, sensorische of geestelijke capaciteiten of door personen zonder ervaring met of kennis van het apparaat, tenzij die begeleid worden of instructies hebben ontvangen over het gebruik van een persoon die verantwoordelijk is voor hun veiligheid.

Attentie Wanneer de keuken verwarmd wordt door een apparaat dat aangesloten is op een schoorsteen (bijvoorbeeld een kachel), dan dient de afzuigkap te worden geïnstalleerd in de functie recirculatie. Gebruik de afzuigkap niet zonder filtercassettes. U dient te zorgen voor goede ventilatie wanneer de afzuigkap gebruikt wordt samen met andere apparaten die functioneren op gas of een andere brandstof. 84

1 / TER ATTENTIE VAN DE GEBRUIKER NL

• MILIEUBESCHERMING — De verpakkingsmaterialen van dit apparaat zijn recycleerbaar. Zorg ervoor dat ze gerecycleerd worden en lever een bijdrage aan het behoud van ons milieu door ze de in de containers van uw gemeente te deponeren die daarvoor bestemd zijn. — Het apparaat zelf bevat ook recycleerbare materialen, reden waarom het voorzien is van dit logo dat aangeeft dat de apparatuur niet samen met ander afval dient te worden weggeworpen. Wanneer u daarnaar handelt, zal de recyclage van de apparatuur, die georganiseerd wordt door de fabrikant, onder de best mogelijke omstandigheden plaatsvinden in overeenstemming met Europese richtlijn 2002/96/EG betreffende afgedankte elektrische en elektronische apparatuur. Neem contact op met uw gemeente of met uw winkelier om te vernemen waar zich de dichtstbijzijnde inzamelpunten bevinden voor afgedankte apparatuur. — Wij danken u voor uw medewerking aan de bescherming van ons milieu.

Attentie De installatie dient uitsluitend uitgevoerd te worden door gekwalificeerde installateurs en monteurs.

Attentie Voordat u de filtercassette voor de eerste keer gaat gebruiken, dient u de beschermlaag te verwijderen.

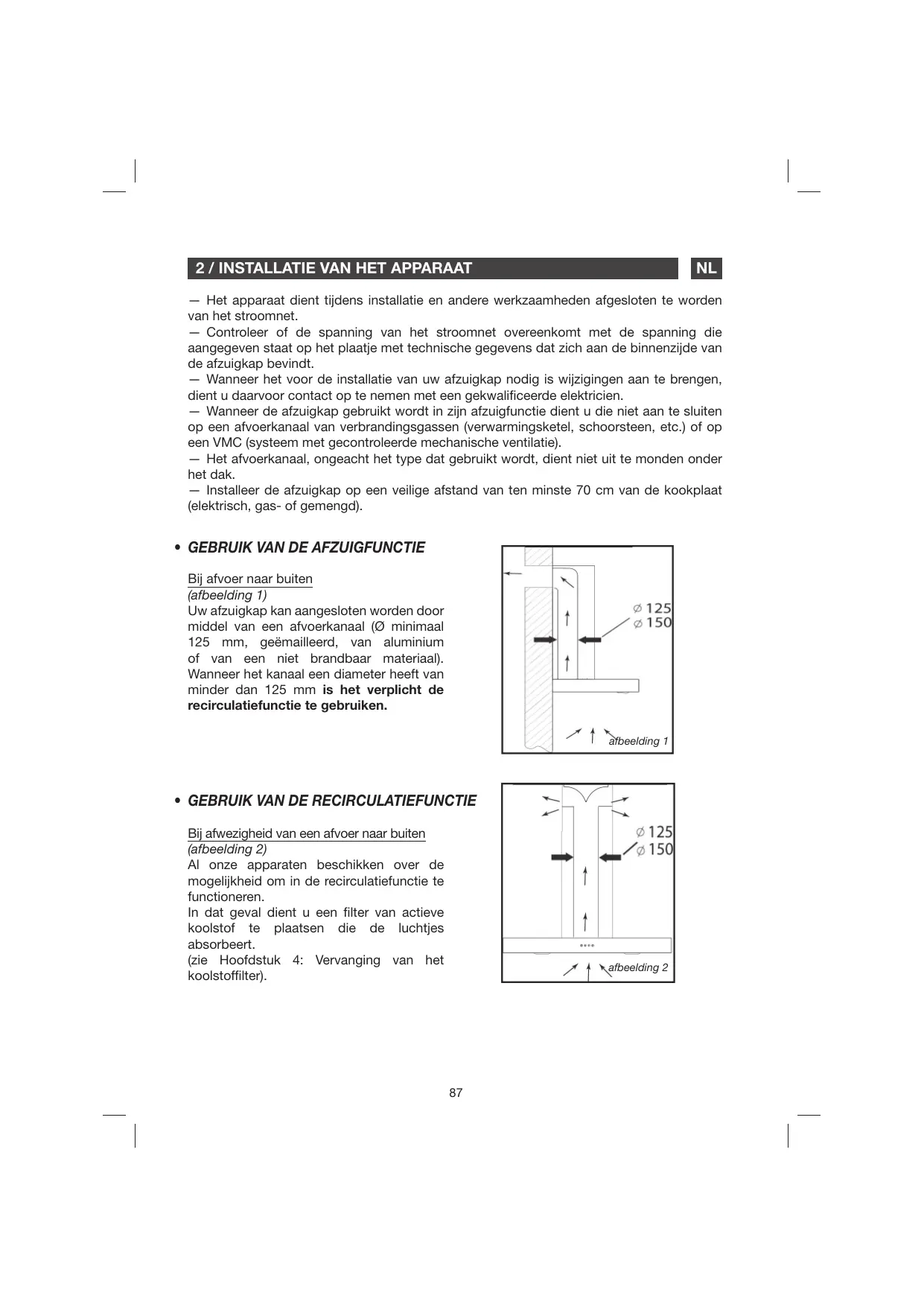

2 / INSTALLATIE VAN HET APPARAAT NL

— Het apparaat dient tijdens installatie en andere werkzaamheden afgesloten te worden van het stroomnet. — Controleer of de spanning van het stroomnet overeenkomt met de spanning die aangegeven staat op het plaatje met technische gegevens dat zich aan de binnenzijde van de afzuigkap bevindt. — Wanneer het voor de installatie van uw afzuigkap nodig is wijzigingen aan te brengen, dient u daarvoor contact op te nemen met een gekwalificeerde elektricien. — Wanneer de afzuigkap gebruikt wordt in zijn afzuigfunctie dient u die niet aan te sluiten op een afvoerkanaal van verbrandingsgassen (verwarmingsketel, schoorsteen, etc.) of op een VMC (systeem met gecontroleerde mechanische ventilatie). — Het afvoerkanaal, ongeacht het type dat gebruikt wordt, dient niet uit te monden onder het dak. — Installeer de afzuigkap op een veilige afstand van ten minste 70 cm van de kookplaat (elektrisch, gas- of gemengd).

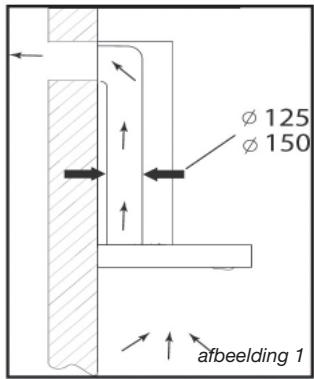

• GEBRUIK VAN DE AFZUIGFUNCTIE Bij afvoer naar buiten (afbeelding 1) Uw afzuigkap kan aangesloten worden door middel van een afvoerkanaal (Ø minimaal 125 mm, geëmailleerd, van aluminium of van een niet brandbaar materiaal). Wanneer het kanaal een diameter heeft van minder dan 125 mm is het verplicht de recirculatiefunctie te gebruiken. afbeelding 1

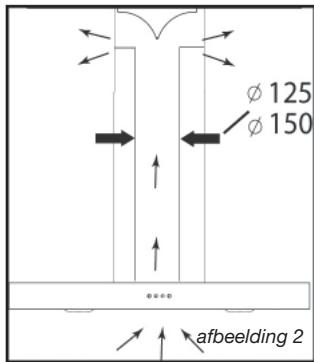

• GEBRUIK VAN DE RECIRCULATIEFUNCTIE Bij afwezigheid van een afvoer naar buiten (afbeelding 2) Al onze apparaten beschikken over de mogelijkheid om in de recirculatiefunctie te functioneren. In dat geval dient u een filter van actieve koolstof te plaatsen die de luchtjes absorbeert. (zie Hoofdstuk 4: Vervanging van het koolstoffilter).

2 / INSTALLATIE VAN HET APPARAAT

• ELEKTRISCHE AANSLUITING Tijdens installatieen onderhoudswerkzaamheden dient het apparaat van het stroomnet te zijn losgekoppeld en moeten de zekeringen uitgeschakeld of verwijderd zijn. De elektrische aansluiting dient te worden gemaakt voordat u het apparaat in het keukenmeubel plaatst. Controleer of: — het vermogen van de installatie voldoende is, — de elektrische leidingen in goede staat verkeren, — of de diameter van de kabels overeenstemt met de installatievoorschriften.

Attentie Dit apparaat wordt geleverd met een H 05 VVF-voedingskabel met drie stroomdraden van 0,75 mm2 (neutraal, fase en aarde) die dient te worden aangesloten op een eenfasig stroomnet met een spanning tussen 220 - 240 V, door middel van een genormaliseerd stopcontact dat voldoet aan de CEI 60083-norm en dat na installatie bereikbaar dient te zijn in overeenstemming met de installatievoorschriften. Wij zijn op geen enkele wijze aansprakelijk voor ongevallen die te wijten zijn aan een ontbrekende of incorrecte aarding. De zekering van uw installatie dient 10 of 16 A te bedragen. In het geval de voedingskabel beschadigd is dient u, om ieder gevaar te vermijden, contact op te nemen met de after-salesservice.

Attentie Wanneer het nodig is wijzigingen in de elektrische installatie van uw woning aan te brengen, dient u contact op te nemen met een gekwalificeerde elektricien.

Attentie Wanneer de afzuigkap niet normaal functioneert, dient u het apparaat van de stroom af te sluiten en moet u de zekering van de elektrische voeding van het apparaat verwijderen.

2 / INSTALLATIE VAN HET APPARAAT NL

• MONTAGE VAN DE AFZUIGKAP Attentie De installatie dient te voldoen aan de geldende voorschriften voor ventilatie van ruimten. In Frankrijk staan genoemde voorschriften in document DTU 61.1 van het CSTB. Het belangrijkste voorschrift daarbij is dat afgezogen lucht niet dient te worden afgevoerd via een kanaal dat gebruikt wordt voor de afvoer van de rook van apparaten die gas of een andere brandstof gebruiken. In onbruik geraakte afvoerkanalen mogen slechts in gebruik genomen worden na de toestemming daarvoor van een bevoegde specialist.

De minimale afstand tussen het kookgedeelte en het laagste gedeelte van de afzuigkap dient ten minste 70 cm te bedragen. Wanneer de instructies van de kookplaat een afstand aangeven die groter is dan 70 cm, dan dienen die in dat geval opgevolgd te worden. Bevestiging aan de muur: — Teken vanuit het midden van uw kookplaat een verticale lijn omhoog op de muur. — Teken op de muur 3 gaten af die geboord moeten worden voor de installatie en gebruik daarvoor het ophangmechanisme van de afzuigkap; zorg dat die de aanbevolen afstand hebben (onderdeel A van afbeelding 1). — Boor op de juiste plaats 3 gaten van 8 mm en steek daar de pluggen in. — Schroef het bevestigingssysteem van de afzuigkap vast en zorg er daarbij voor dat die volkomen waterpas is (onderdeel A van afbeelding 1). — Monteer voordat u de afzuigkap ophangt de terugslagklep boven de uitlaat van de motor. — Schroef de uitschuifbare afvoerkoker vast (niet meegeleverd) boven de uitlaat van de motor zonder daarbij de beweging van de terugslagklep te hinderen (afbeelding 3). — Plaats nu de afzuigkap op de draagconstructie en maak die vast met de daarvoor bestemde meegeleverde schroeven (afbeelding 2).

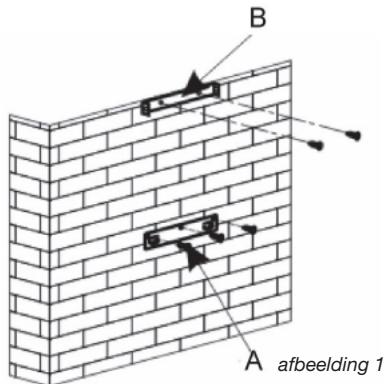

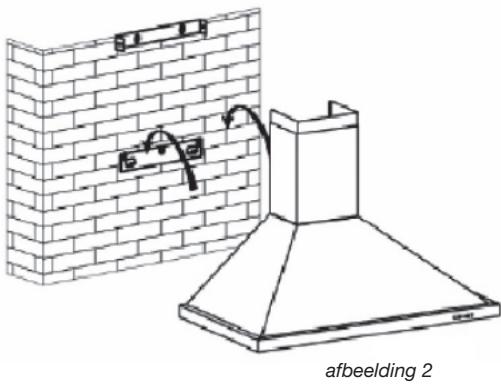

• MONTAGE VAN HET AFVOERKANAAL • Afvoer naar buiten — Bereken de plaats voor het vastschroeven van de U-vormige steunbeugel van het afvoerkanaal (onderdeel B afbeelding 1). — Teken twee gaten af op de juiste plaats. — Boor 2 gaten van 8 mm en schroef de steunbeugel van het afvoerkanaal vast, let er daarbij op dat die precies in het midden van de afzuigkap geplaatst is (onderdeel B afbeelding 1). — Schroef de platte steun aan de achterzijde van het onderste gedeelte van het afvoerkanaal vast.

— Plaats de twee delen van het afvoerkanaal op de afzuigkap (afbeelding 5). — Sluit de afvoerkoker aan op de opening naar buiten. — Sluit de afzuigkap aan op de stroom door middel van de voedingskabel. — Breng het afvoerkanaal zo ver mogelijk omhoog en maak het vast aan de beugel met behulp van de schroeven.

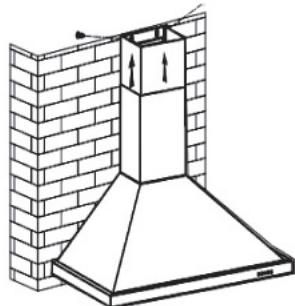

• Recirculatie — Bereken de uiteindelijke hoogte voor de bevestiging van de U-vormige steunbeugel van het afvoerkanaal. — Teken 2 gaten af op de juiste plaats.

— Boor 2 gaten van 8 mm en schroef de steunbeugel van het afvoerkanaal vast, let er daarbij op dat die precies in het midden van de afzuigkap geplaatst is. — Schroef de platte steun aan de achterzijde van het onderste gedeelte van het afvoerkanaal vast. — Plaats de twee delen van het afvoerkanaal op de afzuigkap (afb. 5). — Sluit de afvoerkoker aan op de opening naar buiten. — Sluit de afzuigkap aan op de stroom door middel van de voedingskabel. — Breng het afvoerkanaal zo ver mogelijk omhoog en maak het vast aan de beugel met behulp van de schroeven.

Advies Voor het optimaal functioneren van het apparaat, raden wij u aan een afvoerpijp te gebruiken met een diameter van 150 mm (niet meegeleverd). Plaats zo min mogelijk elleboogstukken en houd de lengte van de buis zo kort mogelijk. Wanneer de afzuigkap de lucht naar buiten afvoert, is het raadzaam te zorgen voor voldoende instroom van frisse lucht, zodat er geen onderdruk ontstaat in de ruimte.

Attentie Gebruik geen gereedschap voor het verwijderen van de beschermlaag. 91

3 / GEBRUIK VAN HET APPARAAT

• BESCHRIJVING VAN DE BEDIENINGSELEMENTEN 1. Wanneer u drukt op de knop Stop (Stoppen) zal de motor tot stilstand komen. 2. Wanneer u drukt op de knop Low (Laag), zal het waarschuwingssignaal eenmaal klinken en zal de motor op lage snelheid functioneren. 3. Wanneer u drukt op de knop Mid (Half), zal het waarschuwingssignaal eenmaal klinken en zal de motor op halve snelheid functioneren. 4. Wanneer u drukt op de knop High (Hoog), zal het waarschuwingssignaal eenmaal klinken en zal de motor op hoge snelheid functioneren. 5. Wanneer u drukt op de knop Light (Licht) zullen de twee lichtjes aangaan. Wanneer u er nogmaals op drukt, gaat het licht uit.

4 / ONDERHOUD EN REINIGING VAN HET APPARAAT NL Attentie Koppel het apparaat los van het stroomnet voordat u overgaat tot onderhoud en reiniging van het apparaat. Een periodieke reiniging is een garantie voor goed functioneren, een goed rendement en een lange levensduur.

Attentie Niet opvolgen van de instructies voor schoonmaken van apparaat en filters kan leiden tot brand. Volg de instructies voor onderhoud strikt op.

• REINIGING VAN DE FILTERCASSETTES Na ongeveer 30 uur gebruik of minimaal eenmaal per maand dienen de filters te worden schoongemaakt. Ze kunnen verticaal geplaatst in een vaatwasmachine worden schoongemaakt. Gebruik een borstel, warm water en een mild wasmiddel. Spoel ze schoon en maak ze zorgvuldig droog voordat u ze teruggeplaatst.

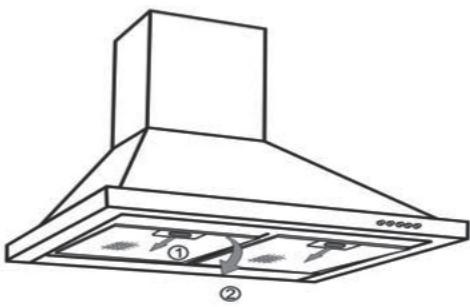

• Demontage van de filtercassette — Draai de hendel die in de filtercassette is aangebracht. — Kantel de filtercassette naar beneden.

• VERVANGING VAN HET KOOLSTOFFILTER (optioneel) Vervang het telkens na ongeveer 120 uur gebruik. — Verwijder de filtercassettes. — Draai het koolstoffilter om het te verwijderen. — Volg de omgekeerde procedure om het filter opnieuw te plaatsen. — Plaats opnieuw de filtercassettes.

4 / ONDERHOUD EN REINIGING VAN HET APPARAAT

• REINIGING VAN DE BUITENZIJDE Voor de reiniging van de buitenzijde van de afzuigkap gebruikt u water met zeep; gebruik geen poetsmiddelen of schuurmiddelen, noch schuursponsjes of borstels. Veeg het schoon met een zachte vochtige doek.

• VERVANGING VAN HET LAMPJE Attentie Voordat u hiermee begint, dient u de afzuigkap spanningsvrij te maken door de stekker uit het stopcontact te verwijderen of door de stroomonderbreker om te zetten.

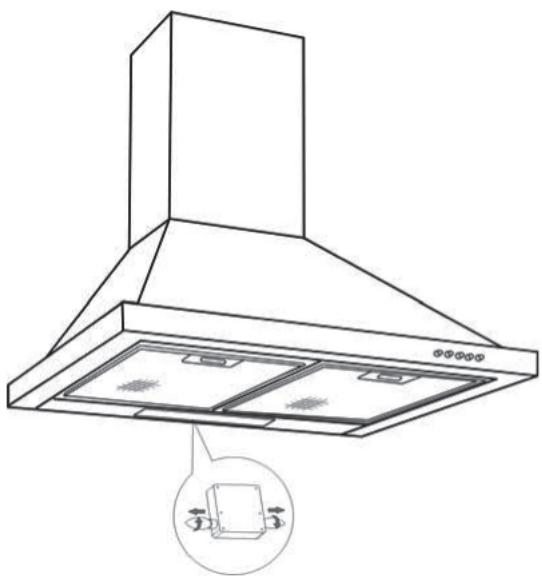

Model met halogeen lampje — Verwijder het beschermkapje — Vervang het halogeen lampje — Zet het geheel weer in elkaar door de handelingen in omgekeerde volgorde uit te voeren.

4 / ONDERHOUD EN REINIGING VAN HET APPARAAT NL Attentie Voordat u hiermee begint, dient u de afzuigkap spanningsvrij te maken door de stekker uit het stopcontact te verwijderen of door de stroomonderbreker om te zetten.

• ONDERHOUD VAN HET APPARAAT ONDERHOUD Behuizing en accessoires

Filter van actieve koolstof

DAT MOET U DOEN TE GEBRUIKEN PRODUCTEN/ACCESSOIRES Gebruik nooit metalen schuursponsjes, schuurmiddelen of te harde borstels.

Om de behuizing en het lichtvenster schoon te maken gebruikt u uitsluitend commerciële schoonmaakmiddelen opgelost in water, daarna spoelt u ze schoon met water en droogt ze met een zachte doek.

Dit filter absorbeert de vettige dampen en het stof. Dit is het element dat voor een groot deel zorgt voor de doeltreffendheid van afzuigkap. Voor hardnekkige vlekken gebruikt u een niet schurende crème en schoon water.

Reinig met een commercieel schoonmaakproduct, spoel af met overvloedig water en maak droog. Ze kunnen verticaal geplaatst in een vaatwasmachine worden schoongemaakt. (Laat die niet in cntact komen met vuile vaat of zilver bestek).

Dit filter houdt de luchtjes vast en dient, afhankelijk van het gebruik, minimaal eenmaal per jaar vervangen te worden. Bestel deze filters bij uw winkelier (met het referentienummer dat staat aangegeven op het plaatje met technische gegevens dat zich aan de binnenzijde van de afzuigkap bevindt) en noteer de datum van vervanging.

Om het apparaat in goede staat te houden, bevelen wij u het gebruik van de onderhoudsproducten van Clearit aan. De kennis en de ervaring van de professional ten dienste van de particulier Clearit biedt u professionele producten en oplossingen die geschikt zijn voor het dagelijks onderhoud van uw huishoudelijke apparatuur en uw keuken. U kunt ze vinden bij uw normale leverancier samen met een complete productlijn van accessoires en gebruiksproducten. 95

5 / AFWIJKEND FUNCTIONEREN SYMPTOMEN OPLOSSING Controleer of:

De afzuigkap functioneert niet ...

• er een stroomonderbreking is. • er een snelheid is geselecteerd.

Controleer of: • de geselecteerde snelheid van de motor voldoende is voor de hoeveelheid geproduceerde rook en waterdamp.

Het rendement van de afzuigkap is onvoldoende ...

• de keuken voldoende geventileerd wordt, zodat er lucht binnenkomen kan. • het koolstoffilter niet versleten is (afzuigkap in recirculatiefunctie). Controleer of: • er een stroomonderbreking is.

De afzuigkap is tijdens functioneren stil komen te staan.

• de omnipolaire schakelaar wellicht omgezet is.

6 / TECHNISCHE DIENST NL Werkzaamheden die aan de machine dienen te worden uitgevoerd, moeten gedaan worden: — door de distributeur, — of door een andere gekwalificeerde technicus die daartoe door de fabrikant bevoegd is. Wanneer u contact opneemt, geef dan alle gegevens van de machine door (model, type en serienummer). Deze gegevens zijn te vinden op het identificatieplaatje van de machine.
