XTI 10S - Højttaler JBL - Gratis brugsanvisning og manual

Produkttype	Passiv højttaler
Mærke	JBL
Model	XTI 10S
Kategori	Højttaler
Anbefalet placering	Ligesidet trekant i forhold til lyttepositionen
Mindste afstand til bagvæg	75 cm
Mindste afstand til sidevægge	75 cm til 1 m
Indspilningsperiode	8 til 12 timers drift
Forbindelsestype	Skrueterminaler
Mulighed for bi-wiring	Ja (fjern broforbindelserne)
Polning	Rød (+) og sort (-) terminaler
Finish	Luksuriøse materialer
Aftageligt frontnet	Ja, tapper i fire hjørner
Vedligeholdelse af frontnet	Blid børstning eller støvsugning
Rengøring af kabinettet	Tør, blød klud, ammoniakfri glasrens
Medfølgende tilbehør	Aftapningsspidser, broforbindelser
Spidsfødder	Ja, forsænket gevind i fire hjørner af basen
Tilsigtet anvendelse	Hi-fi lydgengivelse

Ofte stillede spørgsmål - XTI 10S JBL

Hvordan placerer jeg mine JBL XTI 10S højttalere for den bedste lyd?

Placer højttalerne så de danner en ligesidet trekant med din lytteposition. Hold dem mindst 75 cm fra bagvæggen og 75 cm til 1 m fra sidevæggene for bedre akustik.

Hvad er den anbefalede afstand mellem højttalere og vægge?

Det anbefales at holde en afstand på mindst 75 cm bag højttalerne og 75 cm til 1 m på siderne for at undgå uønskede refleksioner.

Hvordan tilslutter jeg højttalerne til forstærkeren?

Sørg for at forstærkeren er slukket. Afisoler 8-10 mm af kablets ende og spænd det i terminalen. Brug et kabel med et tværsnit på mindst 1 mm² for afstande under 5 m.

Hvad er bi-wiring, og hvordan gør jeg det?

Bi-wiring består i at forbinde hver højttaler til forstærkeren med to separate kabler (et til bas, et til mellemtone/diskant). Fjern broforbindelserne bag på højttaleren, og tilslut kablerne til de tilsvarende terminaler.

Hvordan tester jeg polningen på højttalerne?

Påfør et positivt elektrisk signal til den røde terminal på højttaleren. Højttalermembranen skal bevæge sig fremad. Kontrollér at begge højttalere er i fase for et korrekt stereobillede og optimal bas.

Hvilken forstærkerstyrke anbefales til XTI 10S?

De anbefalede effekter er en vejledning. Vælg en forstærker der kan nå det ønskede lydniveau uden forvrængning. Undgå at sætte sikringer mellem forstærker og højttalere.

Hvordan installerer jeg aftapningsspidserne?

Skru spidserne ind i det forsænkede gevind i de fire hjørner af basen. Juster dem så hver spids har fast kontakt med gulvet, og spænd derefter låsemøtrikkerne.

Hvordan vedligeholder jeg højttalerne og frontnettet?

Støv kabinettet af med en tør, blød klud. Ved pletter, brug ammoniakfri glasrens sprayet på kluden. Frontnettet rengøres med blid børstning eller støvsugning.

Hvordan fjerner og sætter jeg frontnettet på?

Tag fat i frontnettet ved to hjørner og træk forsigtigt for at fjerne det. For at sætte det på igen, juster tapperne med hullerne og tryk forsigtigt indtil det sidder på plads.

Hvad gør jeg ved lydproblemer?

Kontrollér først hele kablingen. Hvis problemet kun påvirker én højttaler, byt kablerne mellem højttalerne. Hvis problemet fortsat er på samme højttaler, er den defekt; ellers kommer problemet fra en anden komponent.

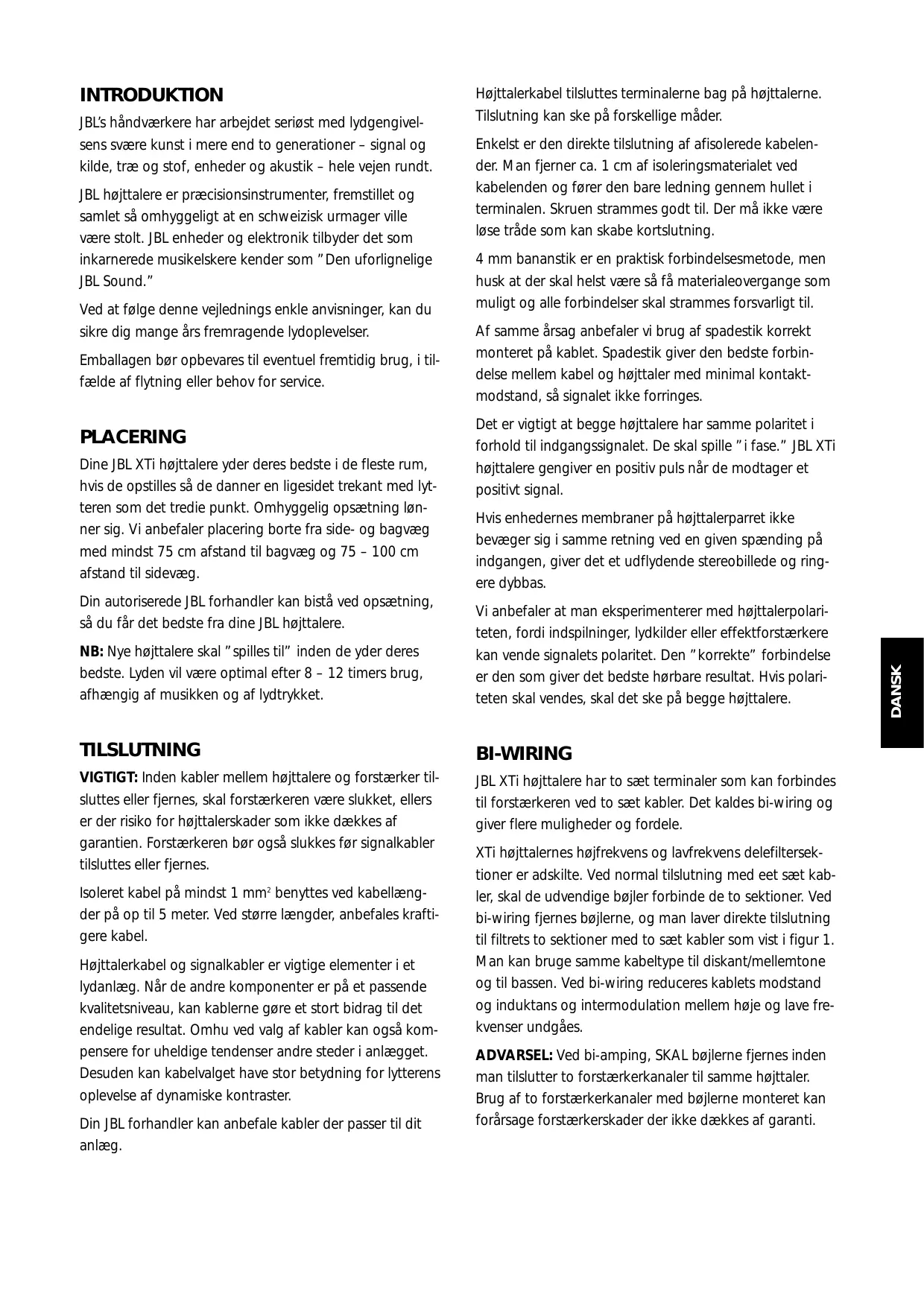

BRUGSANVISNING XTI 10S JBL

JBL's händværkere har arbejdet seriøst med lydgengivel-senssvare kunst i mere end to generationer - signal og kilde, træ og stof, encheder og akustik - hele vejen rundt.

JBL højttalere er præcisionsinstrumenter, fremstillet og samlet på omhyggeligt at en schweizisk urmager ville��e stolt. JBL encheder og elektronik tilbyder det som inkarnerede musikelskere kender som " Den uforignelige JBL Sound."

Ved at ffolgeijkevejlednings enkle anvisninger, kan du sikre dig mange ars fremragende lydoplevelser.

Emballagen bør opbevares til eventuel fremtidig brug, i tilfælde af flytning eller behov for service.

PLACERING

Dine JBL XTi højttalere yder deres bedste i de feste rum, hvis de opstilles sá de danner en ligesidet trekant med lytteren som det tredie punkt. Omhyggelig opsætning lønner sig. Vi anbefaler placering borte fra side- og bagvæg med mindst 75 cm afstand til bagvæg og 75 – 100 cm afstand til sidevæg.

Din autorisere de JBL forhandler kan bistå ved opsætning, sä du fär det bedste fra dine JBL højttalere.

NB: Nye højttalere skal "spilles til" inden de yder deres bedste. Lyden vil��e optimal after 8 - 12 timers brug, afhengig af musikken og af lydtrykke.

TILSLUTNING

VICTIGT: Inden kabler mellem højttalere og forstærker til-sluttes eller fjernes, skal forstærken ære slukket, ellers er der risiko for hjottalerskader som ikke dækkes af garantien. Forstærken bør øgså slukkes før signalkabler tilsluttes eller fjernes.

Højttalerkabel og signalkabler er vigtige elementer i et lydanlæg. Nár de andere componenter er på et passende kvalitetsniveau, kan kablerne gøre et stort bidrag til det endelige resultat. Omhu ved valg af kabler kan øgså kom pensere for uheldige tendenser andre steder i anlagget. Desuden kan kabelvalget have stor betydning for lytterens oplevelse af dynamiske kontraster.

Din JBL forhandler kan anbefale kabler der passer til dit anlaeg.

Højttalerkabel tilsluttes terminalerne bag på hjottalerne.
Tilslutning kan ske på forskellige@mær.

Enkelst er den direkte tilslutning af afisolerede kabelender. Man fjerner ca. 1 cm af isoleringsmaterialiet ved kabelenden og fær den bare ledning gennem hullet i terminalen. Skruen strammes godt til. Der mA ikkeÆre lõse tråde som kan skabe kortslutning.

4 mm bananstik er en praktisk forbindelsesmetode, men husk at der skal helst�� sa fama materialeovergange som muligt og alle forbindelser skal strammes forsvarligt til.

Af samme ársag anbefaler vi brug af spadestik korrekt monteret på kablet. Spadestik giver den bedste forbindelsemellem kabel og højttaler med minimal kontaktmodstand, sä signalet ikke forringes.

Det er vigtigt at begge højttalere har samme polaritet i forhold til indgangssignalet. De skal spille "i fase." JBL XTi hjættalere gengiver en positiv puls nár de modtager et positivt signal.

Hvis enchedernes membraner på højttalerparret ikke bevæger sig i samme retning ved en given spænding på indgangen, giver det et udflydende stereobillede og ringere dybbas.

Vi anbefaler at man ekexperimenterer med højttalerpolariteten, fordi indspilninger, lydkilder eller effektforstærkere kan vende signalets polaritet. Den "korrekte" forbindelse er den som giver det bedste hørbare risultat. Hvis polariteten skal vendes, skal det ske på begge højttalere.

BI-WIRING

JBL XTi højttalere har to saet terminaler som kan forbindest til forstærken ved to saet kabler. Det kaldes bi-wiring og giver flere muligheder og fordele.

XTi højttalernes højfrekvens og lavfrekvens delegfiltersek-tioner er adskilte. Ved normal tilslutning med eet sæt kab-ler, skal de udvendige bjølser forbinde de to sekctioner. Ved bi-wiring fjernes bjølnerne, og man laver direkte tilslutning til filtres to sekctioner med to sæt kabler som vist i figur 1. Man kan bruge samme kabeltype til diskant/mellemtone og til bassen. Ved bi-wiring reduceres kablets modstand og induktans og intermodulation mellem Höhe og lave fre-kvenser undgåes.

ADVARSEL: Ved bi-amping, SKAL bojlerne fjernes inden man tilslutter to forstærkerkanaler til samme hojttaler. Brug af to forstærkerkanaler med bojlerne monteret kan forarssage forstærkerskader der ikke daekkes af garanti.

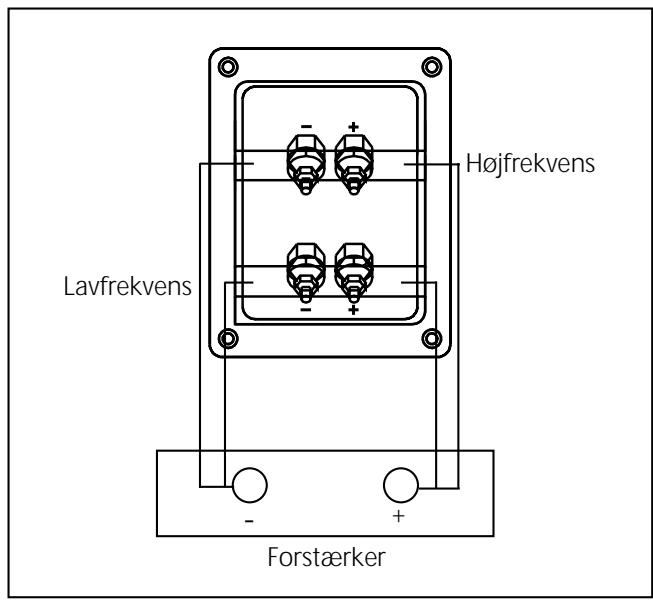

Fig. 1: XTi tilstnutting

FORSTAERKEREFFECTANBEFALINGER

JBL XTi højttalere kan kortvarigt handtere spidseffekter der langt overstiger de opgivne tal for vedvarende effekt.

De vedvarende effektopgivelser er mål't ved 8 timers test med bredbändsstøj som simulerer effektforderlingen i typisk musik. En spidseffekt på ca. 4 gange den vedvarende effekt siger noget om XTi højttalernes evne til at klare transienter med spidsniveauer langt over gennemsnitsniveau.

Forstærkereffekten er blot en lös angivelse af hvor hij anlaegget kan splice.uden forvraengning. Forstærkereffekt males normalt med statiske testsignaler og maske en sjael den gang med dynamiske signaler i rent ohm'ske belastninger. Desværre siger ingen af mælemetoderne noget endegyldigt om hvor hij anlaegget kan splice i et givet rum.

Derfor bør forstærkervalget baseres på egne lyttendtryk.
Hvis forstærken kan spille højt nok.uden at forvrange,
så har den effekt nok, uanset hvad tallene sider.

Sikringer og lignende bør ikke monteres mellem forstær ker og højttaler. Sádannekomponenterforringerlydgen-givelsen og yder ikke tilstrækkelig beskyttelse mod højttalerskader. Din bedste sikkerhed er at anvende en forstær ker med rigelig effekt til at klare det ønskede lydtryk.

SPIKES

Spikes kan monteres under JBL XTi gulvhøjttalerne for den bedste mekaniske kontakt til underlaget. Ved hvert hjørne i hjøttalerens bundplade vindes et gevindhul der passer til de medleverede spikes. Ved montering, sorg for at hv er spike har god kontakt til gulvet inden møtrikken på spike'n strammes til.

VEDLIGEHOLDELS

JBL XTi højttalerne er skabt til at bevare deres flotte finish i mange År. Lejighedsvis rengøring med en ren, blød klud er nok til at bevare deres oprindelige skønhed. Man bør kun støve dem af med en fnug-fri klud. Fingerafteryk og pletter kan fjernes med et vinduesrensemiddel.uden ammoniak. Kom lidd af midlet på en fnug-fri bomulsklud ogrens højttaleren skånsomt. Brug aldrigprodukter med silbebemiddel eller stærke kemikalier. Ved dybe ridser uller eigentlige skader,kontakt et kvalificeret møbelværkedsted.

FRONTRAMMEN

Frontrammen trykkes forsigtigt på plads i de fire huller i hjöttalerens front. Rammen fjernes ved at trække forsigtigt i to hjørner ad gangen. Frontrammen er skabt til at*vare sä akustisk gennemsigtig som muligt, men de hõje frekvenser og stereoperspektivet er bedst utden frontram-men.

Stov på frontstoffet fjernes med en rensebørste eller stov-suger.

SERVICE

JBL højttalere er skabt til at holde til mange ørs brug uten problemer. Hvis man oplever problemer, bør man først kontrollere at alle tilslutninger er korrekte. Hvis et problem opstår i kun een kanal, prøv at bytte kablerne mullem venstre og hjre højttalerne (kun ved højttalerne, ikke ved forstærken). Hvis problemet stadig er i samme kanal, ligger fejlen i hjottaleren. Hvis fejlen nu er flyttet til modsat kanal, ligger ørsagen et andet sted i anlageget.

Produkter mä ikke returneres til JBL.udedgående aftale. Henvendelse sker til:
