NÁVOD K OBSLUZE TMM20 Tryton

Uchovávejte návod pro případné další použití.

POZOR! Přečtěte si všechny výstrahy týkající se bezpečnosti používání označené symbolem ⚠️ a veškeré pokyny týkající se bezpečnosti používání.

Nedodržování uvedených bezpečnostních výstrah a bezpečnostních pokynů může být příčinou zásahu elektrickým proudem, požáru a/nebo závažných úrazů.

Uchovejte výstrahy a pokyny týkající se bezpečnosti pro případné použití v budoucnosti.

V níže uváděných výstrahách pojem „elektronářadí“ znamená elektronářadí napájené z elektrické sítě (elektrickým vodičem) nebo elektronářadí napájené baterii (bezdrátové).

VÝSTRAHA! Všeobecné výstrahy týkající se bezpečného používání nářadí.

Bezpečnost na pracovišti:

a) Udržujte na pracovišti pořádek a zajistěte zde dobré osvětlení. Nepořádek a špatné osvětlení často zapřičiňují nehody.
b) Nepoužívejte elektronářadí ve výbušném prostředí tvořeném hořlavými tekutinami, plyny nebo prachem. Elektronářadí vytváří jiskry, které by mohly zapálit prach nebo výpary.
c) Nepouštějte děti ani jiné pozorovatelé na místa, kde se používá elektronářadí. Rušení pozornosti může způsobit ztrátu kontroly nad elektronářadím.

VÝSTRAHA! Všeobecné v ýstrahy týkající se bezpečného používání nářadí.

Elektrická bezpečnost:

a) Zástrčky nářadí musí odpovídat zásuvkám. Nikdy žádným způsobem nepředělávejte zástrčky. V případě elektronářadí, které má vodič s ochranným uzemněním, nepoužívejte žádné prodlužovačky. Původní nepředělávané zástrčky a zásuvky snižujíriziko zásahu elektrickým proudem.
b) Vyvarujte se dotýkání uzemněných ploch nebo takových, které jsou spojené s hmotou, jako jsou trubky, ohřívače, radiátory ústředního topení a chladničky. V případě dotýkání takových ploch a předmětů roste riziko zásahu elektrickým proudem.
c) Nevystavujte elektronářadí na působení deště nebo vlhka. Pokud by se do elektronářadí dostala voda, roste riziko zásahu elektrickým proudem.
d) Kabely se nesmí žádným způsobem namáhat. Nikdy nepoužívejte kabel k nošení, tažení elektronářadí nebo k vytahování zástrčky ze zásuvky. Kabel musí být umístěný daleko od zdrojů tepla, oleje, ostrých hran nebo pohyblivých části. Poškozené nebopropletené kabely zvyšujíriziko zásahu elektrickým proudem.
e) V případě, že se elektronářadí používá venků, je třeba prodlužovat elektrické kabely prodlužovači určenými na práci venku. Používání prodlužovače určeného do venkovního prostředí snižuje riziko zásahu elektrickým proudem.
f) Doporučuje se připojení zařízení k elektrické síti vybavené proudovým chráničem (RCD) s vypínacím proudem 30mA nebo menším.

g) Pokud je nezbytné použití elektronářadí ve vlhkém prostředí, je třeba použit jako ochranu proudový chránič (RCD). Použití RCD snižuje riziko zásahu elektrickým proudem.

VÝSTRAHA! Všeobecné výstrahy týkající se bezpečného používání nářadí.

Osobní bezpečnost:

a) Toto zařízení nesmí používat osoby (včetně dětí) s omezenou fyzickou, smyslovou nebo psychickou schopností, nebo osoby, které nemají odpovídající zkušenosti nebo znalosti zařízení, leda že je používají s příslušným dozorem, nebo v souladu s návodem na používání zařízení, který jim předají osoby zodpovědné za jejich bezpečnost.
b) Při používání elektronářadí je třeba být předvídavý, pozorovat, co se děje, a používat zdravý rozum. Nepoužívejte elektronářadí, pokud jste unavení nebo pod vlivem drog, alkoholu nebo léků. Chvíle nepozornosti při práci s elektronářadím může způsobit závažné osobní úrazy.
c) Je třeba používat osobní ochranné prostředky. Je třeba vždy používat ochranné brýle. Používání v příslušných podmínkách takových ochranných prostředků, jako je protiprachová respirační maska, protiskluzová obuv, přilba nebo chrániče sluchu, sníží nebezpečí osobních úrazů.
d) Je třeba se vyhnout neplánovaného spuštění. Před připojením k elektrickému zdroji a/nebo před zapojením baterie a než se nářadí zvedne, nebo přenese, je třeba se ujistit, že je vypínač elektronářadí v poloze vypnuto. Přendšení elektronářadí s prstem na vypínači nebo připojení elektronářadí do sitě se zapojeným vypínačem může být příčinou nehody.
e) Pred spuštěním elektronářadí je třeba odstranit všechny klíče. Ponechání klíče v otáčející se části elektronářadí může způsobit poranění.
f) Je zakázáno příliš se naklánět. Po celou dobu musíte stát pevně a udržovat rovnováhu. Umožní Vám to dobře kontrolovat elektronářadí při nepředvídatelných situacích.
g) Je třeba mít vhodné oblečení. Při práci nenoste volné oblečení ani bižuterií. Je třeba zajistit, aby Vaše vlasy, oblečení a rukavice byly v bezpečné vzdálenosti od pohyblivých částí. Volné oblečení, bižutérie nebo dlouhé vlasy se mohou zachytit do pohyblivých částí.
h) Pokud je zařízení přizpůsobeno na napojení k vnějšímu odsávání prachu a pohlcovači prachu, ujistěte se, že jsou připojený a řádně se používají. Použitím pohlcovačů prachu můžete omezit nebezpečí závislé na prašnosti.
i) Nedovolte, aby vaše znalosti získané častým používáním elektronářadí způsobily, že se budete cítit sebejistě a začnete ignorovat bezpečnostní pravidla. Neopatrnost při činnosti může způsobit v zlomku sekundy závažný úraz.

VÝSTRAHA! Všeobecné výstrahy týkající se bezpečného používání nářadí.

Používání elektronářadí a péče o ně:

a) Elektronářadí se nesmí přetěžovat. Je třeba používat elektronářadí s výkonem vhodným pro provádění určité práce. Správné elektronářadí umožní lepší a bezpečnější práci se zátěží, na kterou bylo naprojektováno.

b) Elektronářadí, u kterého nefunguje spínač, se nesmí používat. Každé elektronářadí, které nelze zapínat nebo vypínat spínačem, je nebezpečné a je třeba je opravit.
c) Před provedením každého seřízení, výměny součástky nebo před skladováním odpojte zástrčku elektronářadí od zdroje elektrického proudu a/nebo odpojte baterií. Takový bezpečnostní postup omezuje riziko náhodného spuštění elektronářadí.
d) Nepoužívané elektronářadí uchovávejte mimo dosah dětí a nedovolte přístup osobám, které nejsou obeznámené s elektronářadím nebo s tímto návodem na používání elektronářadí. Elektronářadí může být nebezpečné v rukách nevyškolených uživatelů.
e) Elektronářadí je třeba udřžovat. Je třeba kontrolovat souosost nebo zaseknutí pohyblivých částí, praskliny součásti a veškeré další faktory, které by mohly ovlivnit činnost elektronářadí. Pokud zjistíte poškození, musíte elektronářadí před použitím opravit. Příčinou mnohých nehod je neodborná údržba elektronářadí.
f) Řezací nástroje musí být ostré a čisté. Řádná údržba ostrých hran řezacích nástrojů snižuje pravděpodobnost zaseknutí a usnadňuje obsluhu.
g) Elektronářadí, vybavení, pracovní nástroje apod. používejte v souladu s tímto návodem, při čemž zohledňujte pracovní podmínky a druh prováděné práce. Používání jiným způsobem, pro který není elektronářadí určeno, může způsobit nebezpečné situace.
h) V nízkých teplotách, nebo pokud se nářadí po delší dobu nepoužívá, doporučuje se zapnout elektronářadí bez zátěže po dobu několika minut za účelem řádného promazání mechanismu pohonu.
i) K čištění elektronářadí používejte měkký, vlhký (ne mokrý) hadřík a mydlo. Nepoužívejte benzín, rozpouštědla a další prostředky, které by mohly poškodit zařízení.
j) Elektronářadí je třeba skladovat / dopravovat až potom, co se ujistíte, že jsou veškeré jeho pohyblivé součásti zablokované a zajištěné proti odblokování s použitím původních součástek určených k tomuto účelu.
k) Elektronářadí skladujte na suchém místě chráněném proti prachu a průniku vlhkosti.
1) Doprava elektronářadí by měla probíhat v původním obalu tak, aby bylo chráněné proti mechanickému použití.
m) Držáky a plochy uchopení udržujte čisté, nezamaštěné olejem a mazivem. Kluzké držáky a plochy uchopení neumožňují bezpečné držení nářadí a jeho plnou kontrolu v nečekaných situacích.

VÝSTRAHA! Všeobecné výstrahy týkající se používání nářadí.

Oprava:

a) Záruční a pozáruční opravy svého elektronářadí provádí Servis PROFIX, což zaručuje nejvyšší kvalitu oprav a používání původní náhradních dílů.

UPOZORNĚNÍ! , Akumulátorové vrtací kladivo výstrahy týkající se bezpečnosti –

Osobní bezpečnost:

a) Při práci s vrtacím kladivem používejte chrániče sluchu. Vystavení se nadměrnému hluku může způsobit ztrátu sluchu.
b) Během provádění prací, při kterých by mohl pracovní nástroj narazit na skryté elektrické vodiče, je třeba elektronářadí držet za izolované povrchy držáků. Kontakt s elektrickým vedením může způsobit převedení napětí na kovové části nářadí, což může zapříčinit zásah

c) Používejte vyhledávače skrytého elektrického vedení nebo si vyžádejte pomoc správce budovy. Kontakt s elektrickým vedením pod napětím může způsobit vznik požáru a zásah elektrickým proudem. Průnik do vodovodních trubek zapřičiní vznik materiálních škod.
d) Nepracujte s materiálem obsahujícím azbest. Azbest způsobuje onkologická onemocnění.
e) Pracovní místo je třeba udržovat čisté. Směsi materiálů jsou obzvlášť nebezpečné. Prach z lehkého kovu se může vznítit nebo vybuchnout.
f) Zabezpečte obráběný předmět. Ujistěte se, že všechny upevňovací svorky jsou stisknuté a zajistěte, aby nebyly příliš volné. Upevnění předmětu v úchytu nebo ve svěráku je bezpečnější, než držet jej v ruce.
g) Používejte elektronářadí s přídavnými držáky, které jsou součásti dodávky. Ztráta kontroly může způsobit zranění obsluhy.
h) Při práci držte stroj vždy pevně oběma rukama a zajistěte si bezpečný postoj. Oběma rukama je elektronářadí vedeno bezpečněji.
i) Je třeba okamžitě vypnout elektronářadí, pokud by se používané elektronářadí vzpríčilo. Je třeba se připravit na vysoké vibrace, které způsobují zpětný ráz. Používané nářadí se vzpríčí, pokud je přetížené nebo je v obráběném předmětu nakřivo.
j) Pred odložením elektronářadí je třeba počkat, až se přestane otáčet. Pracovní nástroj by se mohl zablokovat a zapříčinit ztrátu kontroly nad elektronářadím.
k) Elektronářadí je třeba používat výhradně s akumulátory určenými k jeho napájení. Použití jiných akumulátorů může vzniknout nebezpečí poranění nebo požáru.

Bezpečnostní pokyny pro používání dlouhých vrtáků:

a) Nikdy nepracujte s větší rychlostí, než je maximální rychlost otáček vrtáku. Vrtání začinejte vždy s malou rychlostí a až po doteku vrtákem obráběného předmětu. Při vyšších rychlostech se může vrták, pokud se otáčí volně bez kontaktu s obráběným předmětem, ohýbat a způsobit úraz.
b) Během vrtání přitlačte vrták k obráběnému předmětu v jedné linii s vrtákem, při tom se němá tlačit na vrták příliš silně. Vrtáky se mohou ohýbat a tím způsobit poškození nebo ztrátu kontroly, což může vést k úrazu.

VÝSTRAHA! Bezpečné používání akumulátorů a nabíječek –

Používání akumulátorů:

a) Je třeba používat výhradně akumulátory shodné se specifikací uvedenou výrobcem. V případě použití jiných akumulátorů může dojít k prasknutí a rozpadu akumulátoru, úrazu nebo požáru.
b) POZOR: V případě poškození a nesprávného používání akumulátoru může dojít k uvolňování výbušných plynů. Akumulátor je třeba vždy udržovat v bezpečné vzdálenosti od zdroje ohně a zajistit vhodné větrání během nabíjení. Nesmíte jej nechat po delší dobu v prostředí, ve kterém je vysoká teplota (na prosluněných místech, poblíž radiátorů nebo kdekoliv, kde je teplota vyšší než 40 stupňů).
c) Nabíjení akumulátoru by mělo probíhat v rozsahu teplot 15-25 °C.
d) Nabíjet je třeba výhradně nabíječkou doporučenou výrobcem. Použití nabíječky určené k nabíjení akumulátorů jiného druhu vytváří riziko vzniku požáru.
e) Nevystavujte akumulátor na působení vody a vlhkosti.
f) Pokud chcete nabíjet postupně více než jeden akumulátor,

udělejte 30 minutovou přestávku mezi nabíjením.

g) V žádném případě akumulátor neotevírejte.
h) V nevhodných podmínkách může z akumulátoru unikat kapalina; zabraňte kontaktu s kapalinou. Pokud dojde náhodně ke styku uživatelé s tekutinou, místo kontaktu je třeba umýt vodou. Pokud se kapalina dostane do očí, je třeba navíc hledat lékařskou pomoc. Tekutina, která se dostává z akumulátoru, může způsobit podráždění nebo popálení.
i) V době, kdy se akumulátor nepoužívá, je třeba jej uchovávat v bezpečné vzdálenosti od takových kovových předmětů, jako jsou sponky na papír, mince, klíče, hřebíky, šrouby, nebo jiné malé kovové předměty, které by mohly způsobit zkrat akumulátoru. Zkrat akumulátoru může způsobit úraz nebo požár.
j) Nevyhazujte akumulátor do ohně.
k) Je zakázané používat poškozený akumulátor.

Akumulátory jsou určeny k opakovanému nabíjení, obsahují zdraví škodlivé Li - ion.

Po ukončení doby životnosti je třeba je likvidovat v souladu s předpisy o ochraně životního prostředí.

Za tímto účelem zcela vybijte akumulátor, vytáhněte jej z elektronářadí, předejte do místa likvidace akumulátorů nebo odevzdejte do prodejny, ve které jste provedli nákup.

Používaní nabíječky:

a) Nabíjejte výhradně nabíječkou doporučenou výrobcem.
Použití nabíječky určené k nabíjení akumulátorů jiného typu vytváří riziko vzniku požáru.
b) Je zakázáno nabíječku rozšroubovat.
c) Nabiječka je určená výhradně na práci uvnitř místnosti. Je zakázáno ji vystavovat na působení vody a vlhka.
d) Nabíjejte pouze v rozsahu teplot 15-25 stupňů.
e) Je zakázáno vkládat jakékoliv kovové předměty do nabíječky.

URČENÍ A KONSTRUKCE ŠROUBOVÁKU:

Akumulátorové vrtací kladivo je určeno k úderovému vrtání otvorů v betonu, cihlách, kamenech a ke snadnějším pracím spojeným s vysekáváním. Je možné ji používat také k vrtání bez úderů ve dřevě, kovech, keramice a umělé hmotě.

Přísně se zakazuje používat nástroj k jakýmkoliv jiným účelům.

Vrtací kladivo je určeno výhradně k hobby použití. Je zakázáno využívat toto nářadí na provádění prací vyžadujících profesionální nářadí.

Každé použití zařízení jinak, než to vyplývá z jeho výše uvedeného určení, je zakázané, způsobuje ztrátu záruky a osvobozuje výrobce od odpovědnosti za takto způsobené škody.

Jakékoliv úpravy zařízení prováděné uživatelem osvobozuje výrobce od odpovědnosti za poškození a škody způsobené uživateli a v okolí.

I při používání nářadí v souladu s jeho určením nelze zcela eliminovat určité rizikové faktory. Vzhledem ke konstrukci a stavbě stroje se mohou vyskytnout následující ohrožení:

• dotek rotujícího vrtáku během práce rukou nebo oblečení obsluhy;
• spálení při výměně vrtáku. (Během práce se vrták silně zahřívá, abyste se při jeho výměně chránili před popálením, používejte ochranné rukavice);
• odhození obráběné věci nebo její části;
• zkřivení/zlomení vrtáku.

Kompletace

• Akumulátorové vrtací kladivo - 1ks.
  • Nabiječka -1ks.
• Akumulátor - 2ks.
• Transportní kufřík – 1 ks.
  • Návod na obsluhu 1ks.-
  • Záruční list 1ks.-

■ Součásti zařízení (viz str. 2-4):

Obr.A 1. Sklíčidlo k upínání nástroje SDS-plus

1. Protiprachová clona
2. Objímka zajištění zástrčkou
3. Tlačítko omezovače hloubky vrtání
4. Blokace přepínače druhu práce
5. Přepínač druhu práce
6. Přepínání směru otáček
7. Vypínač

Akumuláor

1. Pomocná rukojeť
2. Pomocné osvětlení
3. Omezovač hloubky vrtání

Obr.B 13. Nabíječka

1. Tlačitko ukazatele úrovně nabití baterií
2. Ukazatel úrovně nabití akumulátoru

Obr.H 19. Šroub zabezpečující vrtací úchyt s ozubeným věncem*

1. Vrtací úchyt s ozubeným věncem*
2. Upevňovací čep SDS-plus do vrtacího úchytu*

Obr.J 22. Klíč na vrtací úchyt s ozubeným věncem*

1. Prstenec sklíčidla

* Popsané nebo představené vybavení nepatří jako celek ke standardní výbavě elektronářadí.

TECHNICKÉ ÚDAJE:

Model			TMM20
Napětí přívodu napájení			20 V d.c.
Rychlost otáček bez zátěže			n_o=0-1850/min
Energie úderů			2 J
Sklíčidlo k upínání nástroje			SDS-plus
Maximální průměr vrtání		dřevo	30 mm
		ocel	13 mm
		beton	18 mm
Hmotnost (s akumulátorem)			2,75 kg
Hladina akustického tlaku (LpA)			93,6 dB(A)
Hladina akustického výkonu (LwA)			104 dB(A)
Tolerance měření K_1,p#K_Pw#			3 dB(A)
Úroveň vibrací podle normy EN 62841	hlavní rukojet‘ a_i_1HD		5,677 m/ s^2
	pomocná rukojet‘ a_i_2HD		6,334 m/ s^2
Tolerance měření K			1,5 m/ s^2
Typ akumulátoru			Li-ion
Napětí nabíjení akumulátoru			20 V
Kapacita akumulátoru			4Ah
Napětí nabíjení nabíječky			220-240V AC, 50-60Hz
Výstupní napětí nabíječky			20V DC,2A
Doba nabíjení			120 min

Uvedená úroveň vibrací platí pro základní použití elektronářadí. Pokud by bylo elektronářadí použité jinak nebo s jinými pracovními nástroji, a také pokud nebude prováděná dostatečná údržba, úroveň vibrací se může lišit od uvedené. Výše uvedené důvody mohou způsobit zvýšení vystavení vibracím během celé doby práce.

Je třeba uplatnit další bezpečnostní prostředky, jejichž účelem je ochrana obsluhy proti důsledkům vystavení vibracím, např.: údržbu elektronářadí a pracovních nástrojů, zajištění vhodné teploty rukou, určení pořadí pracovních úkonů.

Deklarovaná celková hodnota vibrací a deklarované hodnoty emisí hluku byly naměřeny standardními způsoby zkoušení a lze je používat pro účely srovnávání s jiným nářadím.

Deklarovaná celková hodnota vibrací a deklarované hodnoty emisí hluku lze využívat při předběžném vyhodnocení vystavení.

Výstrahy:

Vibrace a emise hluku během skutečného používání elektronářadí se mohou lišit od deklarovaných hodnot v závislosti na způsobu, jakým je nářadí používáno, a především v závislosti na druhu obráběného předmětu.

Je třeba určit bezpečnostní prostředky na ochranu obsluhy, a to na základě odhadu skutečného vystavení během používání (při zohlednění všech části operačního cyklu, jako je doba, po kterou je nářadí zapnuto, a doba, kdy je na volnoběhu, s výjimkou doby spouštění).

PŘED ZAČÁTKEM PRÁCE:

Před každým použitím je třeba zkontrolovat, zda pohyblivé části zařízení správně fungují a nejsou blokovány, prasknuty nebo poškozeny, což by mohlo ovlivnit správné fungování zařízení. Poškozené zařízení je třeba před použitím nechat opravit.

■ Nabíjení akumulátoru:

Akumulátorové vrtací kladivo se dodává s částečně nabitým akumulátorem. Stav nabití lze zkontrolovat stlačením tlačitka ukazatele úrovně nabití baterie (14)(viz obr. B). Jedna rozsvícená LED dioda znamená nízkou úroveň nabití baterie, dvě svítící diody znamenají střední úroveň, a tři svítící diody odpovídají úplnému nabití akumulátoru. Před použitím je třeba akumulátor zcela nabít.

1. Stlačit tlačitko zajištění akumulátoru (16) a vytáhnout akumulátor (9) z vrtacího kladiva (viz obr. C).
2. Zapojit akumulátor (9) do nabíječky (13) (viz obr. B).
3. 22 -Zapojte zástrčku nabíječky do sítové zásuvky 0-240 V, 50 60 Hz.

■ Kontrolka nabíjení akumulátoru:

Zelené světlo LED diody na nabíječce informuje o tom, že je nabíječka připojena ke zdroji napájení. Po zapojení akumulátoru se rozsvítí červená dioda, která informuje, že probíhá nabíjení.

Když bude baterie zcela nabitá, červená dioda zhasne a rozsvítí se zelená.

Po ukončení nabíjení, odpojte nabíječku ze sítě a vyjměte akumulátor.

POZOR! Během nabíjení se může akumulátor mírně zahřát, to je běžný jev. Akumulátor Li-ion Ize bez zkrácení životnosti kdykoli nabít. Přerušení procesu nabíjení nepoškozuje akumulátor.

Kapacita akumulátorů s časem klesá. Po 100 cyklech nabíjení doba činnosti akumulátoru a maximální točivý moment akumulátorové vrtačky se mírně sníží. Tento pokles bude trvat, dokud akumulátor nedosáhne minimální kapacitu po 250 cyklech nabíjení. Je to normální a neznamená poruchu sady akumulátorů.

■ Pomocná rukojet'

Vždy používejte pomocnou rukojeť (10). Pevné držení nářadí ve dvou rukách omezí riziko vzniku pracovního úrazu. Pomocná rukojeť se upevňuje přeložením objímky rukojeti přes rukojeť vrtačky a blokuje se dotažením úchytu ve směru hodinových ručiček (viz obr. C).

Aby bylo možné zaujmout stabilní a neunavující polohu při práci, je možné pomocnou rukojeť vytočit libovolně do stran. Po přetočení úchytu proti směru hodinových ručiček je třeba vytočit pomocnou rukojeť do požadované polohy a zpět dotáhnout úchyt, aby byla rukojeť upevněná.

PŘI PRÁCI:

■ Volba vrtáku

Pro nárazové vrtání v betonu, cihlách, kamenech a v případě práce sekáčem jsou potřebné nástroje SDS-plus, které se upevňuje do sklíčidla SDS-plus (1).

SDS-plus

Pro vrtání do oceli nebo dřeva se používá nářadí bez SDS-plus (např. vrtáky s cylindrickým čepem). Pro tyto nářadí jsou potřebné rychlosvorkové vrtací úchyty nebo úchyty s ozubeným věncem.

Pokyny: Nepoužívejte nářadí bez SDS-plus na úderové vrtání nebo práci se sekáčem! Nářadí bez SDS-plus a jeho vrtací úchyt se tímto použitím zničí.

■ Výměna nástrojů

Pomocí skličidla SDS-plus je možné snadno a pohodlně vyměnit pracovní nástroje bez použití dalšího nářadí.

Ze systémových přičin pracovní nástroj SDS-plus má volnost pohybu. Proto na volnoběhu se může vyskytovat kopání. Nemá to žádný vliv na přesnost vrtaného otvoru, protože vrták se během práce automaticky centruje.

Protiprašná clona (2) zamezuje během práce ve velké míře vniku prachu do úchytu nástrojů. Při usazování nástroje je třeba dávat pozor na to, aby se protiprašná clona (2) nepoškodila.

Poškozenou protiprašnou clonu je třeba ihned vyměnit. Doporučujeme provést výměnu v autorizovaném servisu.

■ Vkládání pracovního nástroje SDS-plus (obr. D)

• Vývod montovaného nástroje je třeba očistit a lehce namazat. Doporučujeme použít lithiové mazivo.
• Potáhněte zajišťovací objímku (3) maximálně dozadu a přidržte ji v této poloze.
• Přístrojové vybavení vkládejte do úchytu nářadí pootáčením až nadoraz.
• Uvolněte zajištovací objímku.
• Upevnění zkontrolujte potáhnutím za nástroj.

■ Vytahovánípracovníhonástroje SDS-plus

POZOR: Ihned po skončení práce nástroj může být horký. Vyvarujte se bezprostředního kontaktu s nástroji a používejte ochranné rukavice.

• Přesuňte pouzdro pro západku (3) dozadu a vytáhněte nástroj.
• Pracovní nástroje po vyjmutí očistěte.

■ Montáž vrtacího úchytu s ozubeným věncem (obr. H)

• Zašroubujte upevňovací čep SDS-plus (21) do vrtacího úchytu s ozubeným věncem (20).
• Zabezpečte vrtací úchyt s ozubeným věncem (20) pomocí zabezpečovacího šroubu (19).

POZOR: Je třeba pamatovat, že zabezpečovací šroub má levotočivý závit.

• Očistěte vkládaný konec upevňovacího čepu a lehce jej namažte lithiovým mazivem.
• Potáhněte zajištovací objímku (3) maximálně dozadu a přidržte ji v této poloze.
• Otáčením vrtacího úchytu vsuňte upevňovací čep do úchytu nářadí SDS-plus (1) až nadoraz.
• Uvolněte zajišťovací objímku.
• Zkontrolujte blokaci popotažením za vrtacíúchyt s ozubeným věncem.

■ Demontážvrtacíhoúchytu s ozubenýmvěncem (obr.l)

• Přesuňte zajišťovací objímku (3) dozadu a sejměte vrtací úchyt s ozubeným věncem (20).
• Po demontáži chraňte výměnný vrtací úchyt s ozubeným věncem (20) před zašpiněním. V případě potřeby lehce namažte ozubení třmenu.

■ Vkládánípracovního nářadí bez SDS-plus (obr. J)

• Nasadte vrtací úchyt s ozubeným věncem (20).
• Otevřete vrtací úchyt s ozubeným věncem pootáčením pouzdra tak, aby bylo možné vložit pracovní nářadí a vložte jej.
• Vložte klíč (22) do otvorů ve vrtacím úchytu s ozubeným věncem a stejnoměrně upevněte vrtací nářadí.

■ Vyndávání pracovního nářadí bez SDS-plus

POZOR: Ihned po ukončení práce může být pracovní nářadí horké. Vyvarujte se bezprostředního kontaktu s nimi a použijte ochranné rukavice.

• Pomocí klíče na vrtací úchyt (22) otáčejte pouzdro vrtacího úchytu s ozubeným věncem (23) ve směru hodinových ručiček, až bude možné vytáhnout pracovní nářadí.
  ■ Přepínánídruhu práce (obr. G)

POZOR: Změny druhu práce je možné provádět pouze tehdy, když je elektronářadí vypnuté! V opačném případě můžete elektronářadí poškodit.

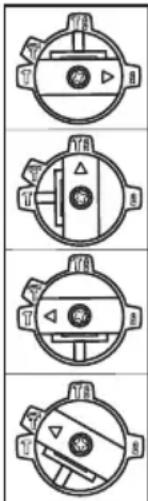

Pomocí přepínače druhu práce (6) můžete vybrat druh práce elektronářadím. Pro změnu druhu práce je třeba stisknout tlačitko blokace přepínače (5) a nastavit na přepínači požadovaný druh práce přetáčením, dokud neuslyšite zvuk zarážky.

Vrtání:

Nastavte přepínač (6) na symbol 📄.

Vrtání s úderem:

Nastavte přepínač (6) na symbol.

Vysekávání (blokáda otáček):

Nastavte přepínač (6) na symbol.

V poloze „Vysekávání“ se při zapnutí automaticky zvýši množství úderů; díky tomu během vysekávání nářadí pracuje se zvětšenou silou.

Změna polohy dláta :

Vložte dláto do upínacího sklíčidla.

Přepínač druhu práce (6) otočte do polohy.

Otočte úchyt nářadí do požadované pracovní polohy.

Přepínač druhu práce (6) nastavte do polohy

„Vysekávání“. Takto úchyt nářadí bude ve své poloze blokován

.Přepínač druhu práce (6) musí během vysekávání vždy zůstat v poloze „Vysekávání“.

■ Nastaveníhloubkyvrtání (obr. B)

Omezovačem hloubky vrtání (12) je možné nastavit požadovanou hloubku proniknutí vrtáku do materiálu. Je proto třeba:

• Vložit čep pracovního nářadí SDS-plus (17) do úchytu (1) a usadit ho na doraz. V opačném připadě volné nářadí SDS-plus může zapříčinit nesprávné nastavení hloubky vrtání;
• Stisknout tlačitko omezovače hloubky vrtání (4) a povytáhnout omezovač na tolik, aby vzdálenost mezi koncovkou vrtáku a koncovkou omezovače byla zároveň požadovanou vzdáleností vrtání X;
• Zablokovat omezovač uvolněním tlačítka blokace.

BĚHEM PRÁCE:

■ Vypínání/zapínání

Nainstalovaný vypínač (8) má plynulou regulaci otáčecí rychlosti.

Pro zapnutí elektronářadí stlačte vypínač. Rychlost otáček se bude zvyšovat tim více, čim více stlačite tlačitko. Pro zastavení elektronářadí je třeba pustit vypínač.

■ Volbasměru otáček (viz obr. E):

Vrtací kladivo má možnost pracovat s otáčkami šroubování v souladu s pohyby hodinových ručiček (pravé otáčky) nebo v protisměru pohybu hodinových ručiček (levé otáčky):

• pro nastavení pravých otáček je třeba posunout přepínač levých / pravých otáček (7) doleva (z pohledu zezadu kladiva);
• pro nastavení levých otáček je třeba posunout přepínač levých / pravých otáček (7) doprava (z pohledu zezadu kladiva).

Když je přepínač směru otáček ve střední poloze, vypínač (8) je zablokovaný.

K vrtání nastavte pravé otáčky. Při vytahování vrtačky, vytahování vzpříčeného vrtáku je třeba nastavit levé otáčky.

■ Seřízení rychlosti otáček / počtu příklepů

Zvýšením nebo snížením tlaku na vypínač (8) lze plynule nastavovat otáčecí rychlost/počet príklepů.

Lehký tlak na vypínač (8) způsobuje nízkou rychlost otáček / počet príklepů.

Zvýšený tlak zvyšuje rychlost otáček/počet příklepů.

■ Pomocné osvětlení

V ortací kladivo je vybaven pomocným osvětlením (11) místa vrtání / vysekávání, které se zapíná stlačením vypínače (8).

■ Spojka vypínající při přetížení

V případě, že se nářadí zasekne nebo vzpříčí, náhon do vřetene kladiva bude přerušen. Elektronářadí držte vždy, kvůli silám, které se v této chvíli vyskytují; držte je pevně v obou rukách a zaujměte stabilní pracovní polohu.

V případě blokování elektronářadí je vypněte a uvolněte pracovní nástroj. Během zapínání blokovaného kladiva se vyskytují momenty silného zpětného odrazu.

POKYNY TÝKAJÍCÍ SE PRÁCE:

- Pro vrtání otvorů v keramických dlaždicích je třeba přemístit přepínač pracovního režimu (6) do polohy «vrtání». Po vyvrtání otvoru v

keramice je třeba přesunout přepínač pracovního režimu do polohy «vrtání s přiklepem» a dále pracovat s přiklepem.

• Při práci v betonu, kamení a zdivu používejte vrták z tvrdé slitiny.
• Při vrtání otvorů ve stropu používejte gumový prstenec na sbírání prachu (18), který senasunuje na vrták (viz obr. F), abyste se zabezpečili před padajícím prachem.
• Na vrtánív kovupoužívejte pouze ostré vrtáky na kov.

UCHOVÁVÁNÍ A ÚDRŽBA:

Stroj je třeba skladovat v místě, které je dětem nepřístupné, udržovat jej v čistotě, chránit před vlhkem a zaprášením. Podmínky skladování by měly vylučovat možnost mechanického poškození a vliv povětrnostních podmínek.

POZOR: Vždy před zahájením čisticích a údržbářských činností je třeba odpojit akumulátor od zařízení a vytáhnout zástrčku nabíječky ze zásuvky. Nabíječku je třeba čistit pouze s použitím suchého hadříku.

Vnější plastové části se může očistit pomocí vlhkého hadříku a jemného čisticího prostředku.

POZOR: NIKDY nepoužívejte rozpouštědla.

Po vrtání do betonu nebo v jiném prašném prostředí doporučujeme profouknout stlačeným vzduchem (maximální tlak 0,3 MPa) ventilační otvory i úchyt nástrojů. Zabráni to poškození ložisek a odstraní prach, který by mohl blokovat vzduch potřebný ke chlazení motoru.

DOPRAVA:

Vrtací kladivo přepravujte a skladujte v přepravním kufru, chránícím je proti vlhku, průniku prachu a drobných objektů, zvlášť je třeba zajistit ventilační otvory. Drobné části, které proniknou dovnitř krytu, můžou poškodit motor.

Když vytahujete akumulátor ze zařízení na dobu dopravy nebo skladování, přesvědčte se, že nedojde ke zkratu kontaktů akumulátoru. Z kufříku, skříňky na nářadí nebo transportního kontejneru je třeba odstranit kovové části, jako jsou např. vruty, hřebíky, skoby rozházené bity, dráty nebo kovové třisky nebo jiným způsobem zabránit styku těchto prvků s akumulátorem.

OCHRANA ŽIVOTNÍHO PROSTŘEDÍ:

POZOR: Zobrazený symbol znamená zákaz likvidace zařízení dohromady s jinými odpady (na porušení zákazu se vztahuje pokuta). Nebezpečné složky, které se nacházejí v elektrickém a elektrotechnickém vybavení mají negativní vliv na životní prostředí a lidské zdraví.

Domácnosti by se měly zapojit do získávání zpět a opětovného využívání (recyklace) starých elektrospotřebičů. V Polsku a v Evropě se tvoří nebo už existuje systém sběru elektroodpadu, v rámci kterého mají všechna prodejní místa elektrospotřebičů povinnost přijímat elektroodpad. Kromě toho existují sběrná místa pro elektroodpad.

VÝROBCE:

PROFIX s.r.o.; ul. Marywilska 34, 03-228 Varšava, Polsko

Toto zařízení vyhovuje vnitrostátním i evropským normám a bezpečnostním požadavkům.

POZOR! V případě technických problémů kontaktujte, prosíme, oprávněný servis. Veškeré opravy musí provádět kvalifikovaní odborníci, s použitím původních náhradních dílů.

PIKTOGRAMY:

Vysvětlení ikon umístěných na firemním štítku a na informačních nálepkách na zařízení:

«Před spuštěním zařízení si přečtěte návod na obsluhu!»

- «Vždy používejte ochranné brýle!»

- «Používejte prostředky na ochranu sluchu!»

- «Používejte ochranné masky proti prachu!»

MOŽNÉ PROBLÉMY A JEJICH ŘEŠENÍ:

PROBLÉM MOŽNÁ PŘÍČINA ŘEŠENÍ PROBLÉMU
Vrtací kladivo nefunguje.	Chybí napájení, je poškozen motor nebo vypínač.	Zkontrolujte stav akumulátoru, v případě potřeby jej nabijte nebo vyměňte na nový. Pokud elektronářadí nefunguje, třeba je odeslat do servisní opravny na adresu uvedenou v záručním listu.
Poruchy při práci motoru.	Vybitý akumulátor. Nabijte akumulátor.
	Akumulátor dosáhl maximální tepelný limit.	Počkejte, až akumulátor vychladne.

Politika firmy PROFIX je politikou průběžného zdokonalování výrobků, z toho důvodu si firma vyhrazuje právo změnit specifikaci výrobku bez předchozího informování. Obrázky, uvedené v návodu na obsluhu, jsou pouze příklady a mohou se lišit od skutečného vzhledu zakoupeného zařízení.

Tento návod je chráněný autorským zákonem. Jeho kopírování / rozmnožování bez písemného souhlasu společnosti PROFIX s.r.o. je zakázané.

HASZNÁLAT ELÖTT OLVASSA EL EZEKET A Z UTASÍTÁSOKAT!

(CS) Osoba oprávněna připravit technickou dokumentacji:

(CS) 2006/42/ES (Úř. věst. L 157, 9.6.2006, s. 24—86); 2014/30/EU (Úř. věst. L 96, 29.3.2014, s. 79—106); 2011/65/EU ze dne 8. června 2011 o omezení používání některých nebezpečných látek v elektrických a elektronických zařízeních (Úř. věst. L 174, 1.7.2011, s. 88—110) změna 2015/863/UE;

(CS) Odkazy na příslušné harmonizované normy, které byly použity, nebo na jiné technické specifikace, na jejichž základě se shoda prohlašuje:
