Typ produktu	Základní deska
Značka	GIGABYTE
Model	GA-Z87X-OC FORCE
Formát	ATX (305 x 244 mm)
Čipová sada	Intel Z87 Express
Patice procesoru	LGA1150 (pro procesory Intel Core 4. generace)
Podporovaný typ paměti	DDR3, až 4 sloty, frekvence až 3000+ MHz (OC)
Napájecí konektory	ATX 24pin + 8pin CPU
SATA konektory	10 x SATA 3 (6 Gb/s) + 1 x mSATA
Rozšiřující sloty	4 x PCIe 3.0 x16 (v režimu x16/x8/x8/x8), 3 x PCIe 2.0 x1
Síťové připojení	2 x Gigabit Ethernet řadiče (Qualcomm Atheros + Intel)
Zvuk	Realtek ALC898, 7.1kanálové vysoké rozlišení
USB porty	8 USB 3.0 (4 na zadním panelu, 4 přes header) + 8 USB 2.0
Hmotnost	Přibližně 1,2 kg
Doporučený zdroj	Zdroj minimálně 500 W, certifikace 80 PLUS
Hlavní funkce	Navrženo pro extrémní přetaktování: přepětí, 32fázové napájení, teplotní senzory, fyzické přepínače OV/OC, DualBIOS, Ultra Durable 5 Plus
Údržba a čištění	Pravidelné odstraňování prachu měkkým suchým hadříkem. Vyhněte se kapalinám. Udržujte větrání volné.
Bezpečnost	Před jakoukoli manipulací odpojte napájení a použijte antistatický náramek. Nedotýkejte se kontaktů patice.
Náhradní díly a opravitelnost	Náhradní díly nejsou součástí dodávky. Oprava doporučena odborníkem. Omezená dostupnost dílů.
Obecné informace	Záruka 2 roky výrobce. Kompatibilní s Windows 7/8. Dodáváno s manuálem, SATA kabely, I/O kitem.

Často kladené otázky - GA-Z87X-OC FORCE GIGABYTE

Jaký typ procesoru je kompatibilní s GA-Z87X-OC FORCE?

Základní deska podporuje procesory Intel Core čtvrté generace (Haswell) osazené do patice LGA1150, včetně Core i7, i5, i3, Pentium a Celeron.

Jakou RAM paměť mohu nainstalovat?

Můžete nainstalovat až 32 GB DDR3 v dvoukanálové konfiguraci s frekvencemi od 1333 MHz do více než 3000 MHz při přetaktování. Zkontrolujte kompatibilitu podle QVL na webu GIGABYTE.

Jak správně nainstalovat procesor?

Zvedněte páčku patice, zarovnejte trojúhelník pinu 1 CPU s trojúhelníkem patice, poté jemně vložte procesor bez násilí. Zavřete páčku. Nedotýkejte se kontaktů patice.

Jaký zdroj je doporučen?

Doporučuje se kvalitní zdroj minimálně 500 W s 8pinovým CPU konektorem (EPS12V). Pro extrémní přetaktování počítejte s 800 W nebo více s certifikací 80 PLUS.

Kolik grafických karet lze nainstalovat?

Základní deska podporuje až 4 grafické karty v režimu 4-way CrossFireX nebo 4-way SLI díky 4 slotům PCIe 3.0 x16 v režimu x16/x8/x8/x8.

Jak aktualizovat BIOS?

Použijte nástroj @BIOS z Windows nebo funkci DualBIOS. Stáhněte nejnovější BIOS z webu GIGABYTE a postupujte podle pokynů v manuálu.

Co dělat, když základní deska nenabíhá?

Zkontrolujte napájecí připojení, kompatibilitu procesoru a RAM a zda je deska správně upevněna na distančních sloupcích. Zkuste spustit s jedním paměťovým modulem.

Jaké jsou konektory pro přední panel?

Řiďte se schématem headeru F_PANEL v manuálu. Připojte kabely Power, Reset, LED aktivity disku a reproduktor s ohledem na polaritu.

Jak nainstalovat SATA pevný disk?

Připojte disk k portu SATA 6 Gb/s (označenému SATA3) pomocí SATA kabelu. Také připojte SATA napájecí kabel ze zdroje.

Kde najít ovladače a software?

Ovladače jsou k dispozici na přiloženém DVD nebo na oficiálních stránkách GIGABYTE. V systému Windows nejprve nainstalujte ovladač čipové sady, poté ostatní ovladače (zvuk, síť atd.).

NÁVOD K OBSLUZE GA-Z87X-OC FORCE GIGABYTE

• Požadi instalace se může lišit v závislosti na typu skříne a použitych zařizení. Níze uvedenéPokyny pro instalaci se vztahuji na stolnínám počitace GIGABYTE a jsou pouze orientačné.
• Podrobné specifikace základni desky viz dodaná uživatelská príručka.
• Pred instalaci zaizeni zkontrolujte, zda jsou kompatibiln s konektory na vašem počitači.
• Pred instalaci vypněte zařizení a počitač. Odojte napájecí kabel z elektrické zásuvky, aby se zabránilo poškození zařizení a počitačovych component.
• Umistěte počítc na stabilní mistro, aby se zabránilo nevhodné instalaci zpúsobene otrésy.

A. Instalace procesoru Intel (přeskočte tento krok,Pokud je základní deska vybavena integrovaným procesorem)

A-1 Dodržujte následujíciPokyny, které jsou zalożeny na spefikacích vašeho procesoru:

Typ A:

Zvedněte páčku patice procesoru; současně se zvedne kovová zatěžovaci desticka.

a. Je-li na patici procesoru pripevnén ochranny kryt, sejměte jej jako první.
b. Pokud je ochranny kryt patice pripevnén ke kovové zavaděcí desce, v těto chvili jej nesnímjeite. Během procesu zajistováni páčky po vložné procesoru muže dojit k oskočeni krytu patice ze zavaděcí desky.

Typ B:

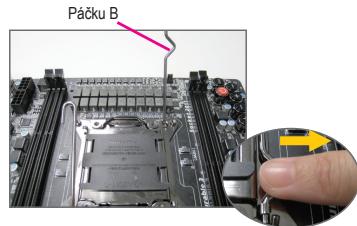

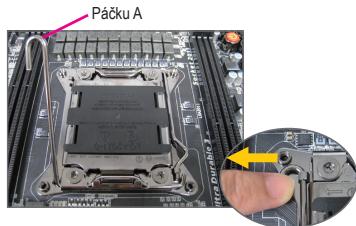

Uvolněte páčku A (nejblíze značce "☐") stisknutim dolu od patice. Potom uvolněte páčku B (nejblíze značce "☐") stisknutim dolu od patice a zvedněte ji. Opatrnám stisknutím páčky A nechte zvednout zavádecí desku. Otevřete zavádecí desku.

A-2 Uchopte procesor palcem a ukazovakem. Zorientujte značku kolíku 1 procesoru (trojúhelník) s rohem kolíku 1 patice procesoru (nebo muzete zorientovat dražky na procesoru kliči pro zarovnáni patice) a opatrnézasuñte procesoru na mistro.
A-3 Po správném usazení procesoru nasadte zavádeci desku a zatlačte páčku patice procesoru do zamknuté polohy. Když je typ B správně usazen, opatrné nasadte zavádeci desku. Potom zajistěte páčku B pod jej zajišťovaci jazýček. Během procesu zajišťovani páčky může dojík odskočeni krytu patice ze zavádeci desky. Nakonec dokoněte instalaci procesoru zajišěnín páčky A pod jej zajišťovaci jazýček.

B. Installace procesoru AMD (preskočte tento krok,Pokud je základní deska vybavena

• Nezatlačujte procesor do patice silou. Nesprávně zorientovaný procesor nelze usadit. V takovém pripadězměnte orientaci procesoru.
• NEDOTYKEJTE SE kontaktu patie. Pokud neni nainstalován procesor, vždy nasadte ochranny kryt patice procesoru, aby se zabrnilo jejimu poškozeni.

C-1 Pred instalaci chladice procesoru nejdrive naneste na povrch procesoru tenkou vrstvu teplovodive pasty pro tepelné jimky. Potom naintalujte chladic (viz navod na instalaci chladice procesoru).
C-2 Připojte kabel chladíče procesoru ke konektoru CPU_FAN na základnínde scé tak, aby mohl chladíč správně fungovat a chránil procesorů před přehřátím.

Instalace Pameti

Poznameneje si orientaci pametového modulu. Roztáhněte zajístovaci svorky na obou koncích patice pametového modulu. Umistěte pametový modul na patici. Podle obrázku vlevo položte presty na okraj pametového modulu, tlăče modul dolu a zausněte jej svisle do patice pametového modulu. Když je pametový modul zcela usazen, svorky na obou koncích patice zacvaknou na mistě.

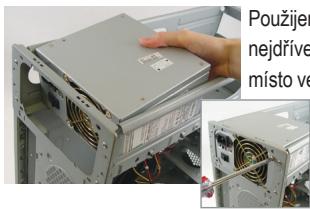

Příprava Skřině a Installace Zdroje Napájení

Pouzijeme-li jako priklad stolnі počitac GIGABYTE, pred instalaci zdroje napajeni nejdříve sejměte obě strany a vko skříne. Umistěte zdroj napajeni na správné mistrovo skříni a zajstěte šroubky. Instalace a umistěné zdroje napajeni se muže

lišit v závislosti na typu použité skrǐne.

Pro zajišeni dostatečného napájeni počitace doporučujeme použit kvalitni zdroj napájeni. Zdroj napájení nedostatečné kapacity muze zpúsobit nestabilitu systému nebo znemožnit joyschušeni.

Krok

4

Instalace Základní Desky

Odmontujte puvodni stit I/O ze zadni strany skrǐne a nahradte jeg štitem I/O základni desky. Umistěte základni desku do skrǐne vložením do príslušného stitu I/O. Zarovnejte otvory pro srouby na základni desce s odpovidajcimi montažnimi otvory ve skrīni. Zajistěte základni desku na miste šrouby.

Krytka I/O

Krok

5 Instalace Rozširovací Karty

Vyhledejte Rozsirovac patici, ktera podporuje vaši kartu, a odstraţe kryt patice ze zadniho panelu skrǐne. Potomzasunjte Rozsirovacki Kartu do patice. Připevněte konzolu rozširovací karty šroubkem k zadnimu panelu skrǐne.

Grafická karta PCI Express

• Před zakoupením rožírovací karty zkontrolujte její delku a oveřte, zda se vejde do skříne počitace.
• Rozsijovaci karta musi byt zcela usazená v patici.

Krok

6

Instalace Zařízení IDE a SATA

Instalace optické Jednotky

6-1 Nainstalujte optické Jednotky, jak například Jednotky DVD-ROM a CD-ROM. Odstrańte kryt pozice Jednotky 5,25" z přední Časti skříne. Namontujte optickou Jednotku do pozice 5,25" a zajistěte šroubky.

6-2 Nainstalujte pevné disky IDE a SATA. Nainstalujte pevný disk do pozice ve skříni a zajistěte šrouký.

K Jednomu konektoru IDE na základni desce lze prijoyit až dvě zařizení IDE. Před instalaci zkontrolujte nastavení propojek (nadřazené a podřazené) na zařizenich IDE.
- Je-li nainstalován vice než jedem pevný disk, prějděte do Časti BIOS SS Setup (Nastavení systému BIOS) a nastavte zavádecí sékvenci pevních disku.

Krok

7

Připojeni Kabelú k Interním Konektoru

7-1 Pripoje kably k internim konektorum a paticim na zakladni desce vctne konektoru IDE/SATA, konektoru zvuku na prnednim panelu, konektoru USB, patic IEEE 1394 atd.
7-2 Pripevné modul prendno panelu (liš se v závislosti na designu skrǐne, skláda se z indikatoru napájení, indikátoru Činnosti pevného disku, reproduktorú, resetovacího spinače, yvpínače napájení atd.) ze skrǐne k patici prendno panelu (F PANEL) na základné desce.

Patice p Fredniho panelu

Priazeni yvodu A:

Priafzeni vydud B:

MSG: Zaprava/Napajeni/LED spanku

PWR: LED indicator napajeni

PW: Tlačitko power

SPEAK:Speaker

RES: Resetovací spinač

(Poznamka) Přižazení vývodů pro hlavicku predního panelu se můž lišit podle modelu.

Aktuálni přižazení vývodů viz uživotelská přirúčka k základnénde.

Krok

8

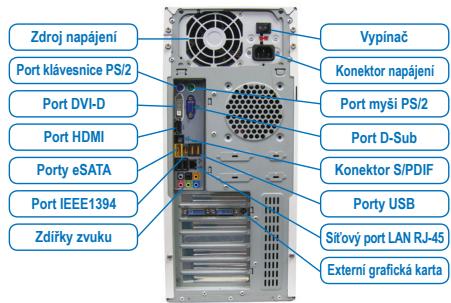

Pripojeni Periférié

Zadni panel skrǐne

Po dokončeni výše uvedenych kroků prijopěk počita periferní zařizení, napřilkad klávesnici, myš, monitor atd. Potom prijopěnapájení, spustte počitač a nainstalujte požadovaný software.
