FOIRE AUX QUESTIONS - GA-Z87X-OC FORCE GIGABYTE

Comment installer le GIGABYTE GA-Z87X-OC FORCE sur mon boîtier ?

Assurez-vous que votre boîtier est compatible avec la carte mère ATX. Placez la carte mère dans le boîtier en alignant les trous de montage avec les entretoises, puis fixez-la avec des vis appropriées.

Quels sont les types de RAM compatibles avec le GIGABYTE GA-Z87X-OC FORCE ?

La carte mère prend en charge la RAM DDR3 avec une fréquence allant jusqu'à 3200 MHz (OC). Vérifiez la liste de compatibilité sur le site de GIGABYTE pour des modules spécifiques.

Comment mettre à jour le BIOS de ma carte mère ?

Téléchargez la dernière version du BIOS depuis le site de GIGABYTE, copiez le fichier sur une clé USB, puis redémarrez votre ordinateur. Accédez à l'utilitaire de configuration du BIOS, sélectionnez 'Q-Flash', et suivez les instructions pour mettre à jour.

Que faire si mon ordinateur ne démarre pas après l'installation de la carte mère ?

Vérifiez que tous les câbles sont correctement connectés, y compris l'alimentation et les câbles du boîtier. Assurez-vous également que la mémoire RAM et le processeur sont correctement installés. Si le problème persiste, essayez de retirer tous les composants non essentiels.

Comment activer le mode overclocking sur le GIGABYTE GA-Z87X-OC FORCE ?

Accédez au BIOS et recherchez les paramètres d'overclocking. Vous pouvez ajuster le coefficient multiplicateur et la tension du processeur à partir de là. Assurez-vous de surveiller les températures pour éviter la surchauffe.

La carte mère ne reconnaît pas mon disque dur, que faire ?

Vérifiez que le disque dur est correctement connecté aux ports SATA. Accédez au BIOS pour voir si le disque est détecté. Si ce n'est pas le cas, essayez de changer de port SATA ou de câble.

Comment configurer le RAID sur ma carte mère ?

Accédez au BIOS, sous 'SATA Configuration', sélectionnez le mode RAID. Ensuite, redémarrez et appuyez sur Ctrl + I pour entrer dans le menu de configuration RAID et suivez les instructions pour créer votre volume RAID.

Est-il possible de mettre à jour le processeur sur le GIGABYTE GA-Z87X-OC FORCE ?

Oui, tant que le processeur est compatible avec le socket LGA 1150. Vérifiez la liste des processeurs pris en charge sur le site de GIGABYTE avant de procéder à la mise à niveau.

Que faire si je rencontre des problèmes de températures élevées ?

Assurez-vous que le ventilateur du processeur est correctement installé et fonctionnel. Vérifiez également le flux d'air dans le boîtier et envisagez d'ajouter des ventilateurs supplémentaires si nécessaire.

MODE D'EMPLOI GA-Z87X-OC FORCE GIGABYTE

Para asegurar que se suministre al sistema la cantidad de energía adecuada, se recomienda la utilización de una fuente de alimentación de buena calidad. Si se utiliza una fuente de alimentación que no proporciona la energía necesaria, el resultado podría ser un sistema inestable o que no pueda ser iniciado.

Protector de E/S Paso

•• Asegúrese de que la tarjeta de expansión quede insertada por completo en la ranura.

Tarjeta gráfica PCI Express

•• Si se instala más de un disco duro, acceda al BIOS Setup (Configuración del BIOS) del sistema para establecer la secuencia de inicio de los discos duros.

•• Consultez le guide d’utilisation inclus pour des spécifications détaillées de la carte mère.

•• Avant d’installer les composants, assurez vous que votre matériel est compatible avec les connecteurs de votre ordinateur. •• Avant d’installer les appareils, assurez-vous d’éteindre les appareils et votre ordinateur. Débranchez le cordon d’alimentation de la prise de courant pour éviter d’endommager les appareils et les composants du système. •• Placez l’ordinateur sur une surface stable pour éviter qu’il ne soit secoué suite à une installation inappropriée. Etape

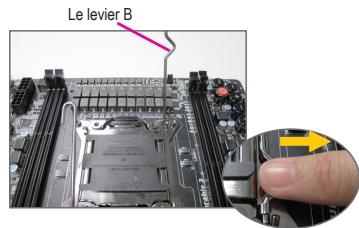

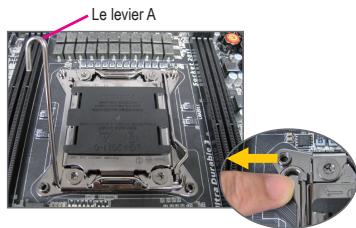

Soulevez le levier du socket CPU et la plaque de pression métallique se lève également. a. Si le cache de protection du socket est fixé sur le socket CPU, retirez-le d'abord. b. Si le couvercle de protection du socket est fixé sur la plaque métallique de pression, ne le retirez pas pour l'instant. Le couvercle de la prise peut sortir automatiquement de la plaque de chargement pendant le processus de ré-engagement du levier après l'insertion du CPU. •• Type B: Poussez le levier A (le plus près du symbole « ») vers le bas et l'extérieur du socket pour l'ouvrir. Puis poussez le levier B (le plus près du symbole « ») vers le bas et l'extérieur du socket et soulevezle. Appuyez doucement sur le levier A pour permettre à la plaque de maintient de monter. Ouvrez la plaque de maintient.

Le levier B Le levier A A-3 Une fois que le processeur est correctement inséré, remplacez la plaque de charge et repoussez le levier dans la position de blocage.

Une fois que le type B a été installé correctement, remettez la plaque de maintient en faisant attention. Puis remettez le levier B en position. Le couvercle du socket sera enlevé de la plaque de maintient pendant le processus d'engagement du levier. Enfin, remettez le levier A en position initiale pour terminer l'installation du CPU. Pour des instructions détaillées sur l'installation du CPU, veuillez vous référer au manuel d'utilisation. -1-

B-1 Montez à fond le levier le levier du support processeur. Alignez la broche un du processeur (petit triangle) avec le triangle situé sur la prise du processeur et insérez doucement le processeur. Assurez-vous que les broches du processeurs’adaptent parfaitement dans leurs trous. B-2 Une fois que le processeur est positionné, placez un doigt sur le milieu du processeur, en baissant le levier du support et en le verrouillant dans la position de blocage.

Levier du support processeur

C. Installation du ventilateur du processeur C-1 Avant d’installer le ventilateur du processeur, veuillez tout d’abord mettre une fine couche de pâte de dissipateur thermique sur la surface du processeur. Installez ensuite le ventilateur (consultez le guide d’installation de votre ventilateur de processeur). C-2 Reliez le câble du ventilateur du processeur au connecteur du ventilateur du processeur (CPU_FAN) situé sur la carte mère de façon à ce que le ventilateur puisse fonctionner correctement pour empêcher le processeur de surchauffer. Etape

Installation Des Appareils Ide Et Sata 6-1 Installez votre lecteur optique, comme un DVD-ROM ou un CD-ROM. Retirez la couvercle de la baie du lecteur 5.25 pouces qui couvre le devant du boîtier. Montez le lecteur optique dans la baie du lecteur 5.25 pouces et fixez-le à l’aide de vis.

Installation d’un lecteur optique

6-2 Installez vos disques durs IDE et SATA.

Installez le disque dur dans une baie de lecteur à l’intérieur du boîtier et fixez-le à l’aide de vis.

•• Un connecteur de carte mère IDE peut connecter jusqu’à deux appareils IDE. Avant l’installation, vérifiez les réglages du cavalier (maître et esclave) de vos appareils IDE.

•• Si plus d’un disque dur est installé, entrez dans les Réglages BIOS du système pour configurer la séquence de lancement du disque dur.

7-2 Attachez le module du panneau avant (différent selon la conception du boîtier, la consistance de l’indicateur de courant, l’indicateur de l’activité du disque dur, les haut-parleurs, la commande de réinitialisation, la commande marche/arrêt, etc.) du boîtier sur l’en-tête du panneau avant (F_PANEL) de la carte mère.

Emplacements de broche A :
