Značka	Whirlpool
Model	WIO 3T133 PLE
Typ výrobku	Vestavná myčka nádobí
Kapacita	14 standardních sad
Rozměry (Š x V x H)	60 cm x 85 cm x 60 cm
Hmotnost netto	45 kg
Elektrické napájení	220-240 V, 50/60 Hz
Počet programů	11 programů (včetně Eco, 6th Sense, Intenzivní, Rychlý atd.)
Program Eco	50°C, doba 3h20, spotřeba vody 9,5 L, energie 0,64 kWh
Dostupné možnosti	Multizone, Odložený start, Turbo, Power Clean, Tableta
Sušení	NaturalDry (automatické otevření dvířek)
Speciální technologie	6th Sense (detekce znečištění), Power Clean (vysokotlaké trysky)
Zásobník soli	Kapacita cca 1 kg, s indikátorem hladiny
Dávkovač leštidla	S indikátorem hladiny
Změkčovač vody	Automatická regenerace solí
Filtrační systém	Čistitelný filtrační set, ochrana čerpadla
Ramena postřiku	Horní a spodní demontovatelné
Údržba	Pravidelné čištění filtrů a ramen, program Auto-čištění
Bezpečnost	Ochrana proti přetečení, dětská pojistka (nespecifikováno)
Náhradní díly	Dostupné až 7 až 10 let dle předpisů
Regulační informace	V souladu s normou EN 60436, energetický štítek přes QR kód

Často kladené otázky - WIO 3T133 PLE WHIRLPOOL

Jak spustit mycí cyklus?

Vyberte požadovaný program voličem, poté stiskněte tlačítko Start/Pauza. Kontrolka se rozsvítí a cyklus začne.

Kdy mám naplnit zásobník soli?

Naplňte zásobník, když svítí kontrolka Hladina soli. Použijte přiloženou nálevku a ihned po přidání spusťte mycí cyklus.

Co dělat, když myčka nádobí nesuší správně?

Zkontrolujte, zda je leštidlo dostatečné a zda je zapnuta možnost NaturalDry (pokud není zvoleno Turbo). Ujistěte se, že je nádobí správně naloženo.

Jak používat funkci Power Clean?

Stiskněte tlačítko Power Clean pro aktivaci vysokotlakých trysek v dolním koši, ideální na pánve a hrnce.

Co znamená chybový kód H6?

Kód H6 označuje problém s přívodem vody. Zkontrolujte, zda je otevřený kohoutek a že přívodní hadice není ohnutá nebo ucpaná.

Jak vyčistit filtry?

Vyjměte dolní koš, odšroubujte filtrační sadu, vyčistěte ji pod tekoucí vodou a znovu složte. Nikdy neodstraňujte ochranu čerpadla (černý díl).

Mohu používat all-in-one prací prostředky?

Ano, aktivujte možnost Tableta pro optimalizaci programu. Jinak použijte prášek nebo tekutinu do určeného dávkovače.

Jak nastavit odložený start?

Stiskněte tlačítko Odložený start pro zpoždění startu o 1 až 12 hodin. Potvrďte tlačítkem Start/Pauza.

Proč se během cyklu otevírají dvířka?

Je to funkce NaturalDry, která automaticky otevře dvířka pro lepší sušení. Je to normální a bezpečné.

Jak získat další informace?

Naskenujte QR kód na spotřebiči nebo navštivte stránky docs.whirlpool.eu pro technické podrobnosti a návody.

NÁVOD K OBSLUZE WIO 3T133 PLE WHIRLPOOL

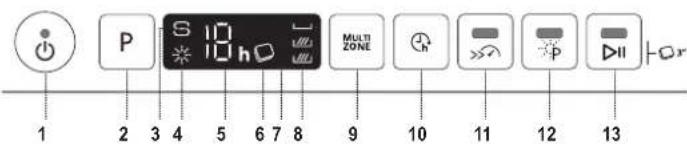

1. Tlačitko „zapnout-vypnout/vynulovat“ s kontrolkou
2. Tlačítko volby programu
3. Kontrolka „Doplnění soli“
4. Kontrolka „Nedostatek leštidla“
5. Ukazatel čísla programu a indikátor doby zpoždění

6. Kontrolka „Prášek/Tableta“ (Tab)

7. Displej

8. Kontrolka „Multizone"

9. Tlačitko „Multizone”
10. Tlačitko „Odložený start“
11. Tlačítko „Turbo“ s kontrolkou
12. Tlačitko „Power Clean®"

s kontrolkou

1. Tlačítko „SPUSTIT/Pauza“ s kontrolkou / „Tableta“ (Tab)

PRVNÍ POUŽITÍ

NAPLNĚNÍ ZÁSOBNÍKU SOLI

Použití soli vede k předcházení usazování VODNÍHO KAMENE na nádobí a funkčních součástech myčky.
• ZÁSOBNÍK NA SÚL NESMÍ NIKDY ZŮSTAT PRAZDNY.
• Nastavení tvrdosti vody je důležité.
Zásobník na sůl se nachází ve spodní části myčky (viz POPIS SPOTŘEBIČE) a je nutné jej naplnit, když na ovládacím panelu svítí kontrolka DOPLNIT SÚL.

1. Vytáhněte spodní koš a odšroubujte víčko zásobníku (proti směru hodinových ručiček).
2. Následující kroky provádějte pouze při prvním použití: Naplňte zásobník soli vodou.

3. Umístěte trychtýř (viz obrázek) a naplňte zásobník solí až po okraj (přibližně 1 kg); odtékání určitého množství vody je přitom normální.

4. Vyjměte trychtýř a otřete z otvoru přebytečnou sůl.

Ujistěte se, že je vičko pevně dotaženo, aby se do zásobníku nedostal při mytí žádný mycí prostředek (to by mohlo vést k neopravitelnému poškození změkčovače vody). Pokud potřebujete doplnit sůl, je nutné tento proces dokončit před začátkem mycího cyklu aby se predešlo korozi.

DOPLNĚNÍ DÁVKOVAČE LEŠTIDLA

Díky leštidlu nádobí lépe schne. Zásobník leštidla A by měl být doplněn pokaždé, když se na ovládacím panelu rozsvítí kontrolka „NEDOSTATEK LEŠTIDLA“ NIKDY nelijte leštidlo přímo do myčky.

DOPLNĚNÍ DÁVKOVAČE MYCÍHO PROSTŘEDKU

K otevření zásobníku mycího prostředku použijte otevírací prvek C. Dávkujte mycí prostředek výhradně do suchého zásobníku D. Prostředek pro předmytí dávkujte přímo do prostoru myčky.

Používáte-li tablety typu „vše v jednom“, doporučujeme stisknout tlačitko TABLETA, čímž se program přizpůsobí, aby bylo možno dosáhnout ideálních mycích výsledků.

Použití čisticího prostředku, který není určený pro myčky nádobí, může způsobit nesprávný chod nebo poškození spotřebiče.

Změkčovač vody automaticky snižuje tvrdost vody, a zabraňuje tak nahromadění vodního kamene na ohřívači a přispívá k vyšší účinnosti mytí. Tento systém k regeneraci využívá sůl, proto je nutné doplňovat zásobník na sůl, když se vyprázdní.

Četnost regenerace záleží na nastavení úrovně tvrdosti vody – s úrovní tvrdosti nastavené na 3 probíhá regenerace jednou za 6 Eco cyklů.

Regenerační proces se spustí po závěrečném oplachu a dokončí se během sušení před skončením cyklu.

• Spotřeba během jedné regenerace: \~ 3,5 l vody;
  • Prodloužení cyklu až o 5 minut;
• Spotřeba méně než 0,005 kWh energie.

TABULKA PROGRAMÜ

Program		Popis programů	Fáze sušení	Natural-Dry	Dostupné funkce*)	Délka mycího programu (h:min)**)	Spotřeba vody (litrů/cyklus)	Spotřeba energie (kWh/cyklus)
1.	ECO	Úsporný program 50°- Program Eko je vhodný k mytí běžně zašpiněného nádobí, který je pro tento účel nejvýhodnějším programem s ohledem na spotřebu energie a vody a který se využívá k vyhodnocení shody spotřebiče s předpisy Ecodesign EU.	√	√		3:20	9,5	0,64
2.		6 ^th Sense® 50°- 60°- Pro běžně zašpiněné nádobí se zaschlymi nečistotami. Myčka zjistí úroveň zašpinění nádobí a odpovídajícím způsobem nastaví program. Když senzor snímá úroveň znečištění nádobí, na displeji se zobrazí odpovídající symbol a aktualizuje se délka cyklu.	√	√		1:25 - 3:00	7,0 - 14,0	0,90 - 1,40
3.		Intenzivní 65° - Program doporučený pro velmi špinavé nádobí, hlavně hrnce a pánve (nepoužívat Ina jemné nádobí).	√	√		2:50	14,0	1,50
4.		Smíšené 60° - Mix nádobí s různou náročností odstranění znečištění. Pro běžně zašpiněné nádobí se zaschlymi nečistotami.	√	√		2:30	16,0	1,30
5.		Rychlé mytí a sušení 50° - Běžně zašpiněné nádobí. Běžný každodenní program zajištující optimální účinnost mytí a sušení v kratším čase.	√	√		1:25	11,5	1,10
6.		Křištál 45° - Program pro choulostivé nádobí, které je citlivější na vysoké teploty, jako jsou například sklenice a hrnky.	√	√		1:40	11,5	1,20
7.		Rychlý 30' 50° - Program určený pro poloviční naplnění lehce zašpiněným nádobím bez zaschlych zbytků. Nezahrnuje fázi sušení.	-	-		0:30	9,0	0,50
8.		Tichý 50° - Ideální pro noční provoz spotřebiče. Zajištuje optimální účinnost mytí a sušení při minimální hladině hluku.	√	√		3:30	15,0	1,15
9.		Dezinfekce 65° - Program s doplňkovým antibakteriálním účinkem je určen pro běžně až silně zašpiněné nádobí. Lze použít za účelem údržby myčky.	√	-		1:40	10,0	1,30
Program		Popis programů	Fáze sušení	Natural-Dry	Dostupné funkce *)	Délka mycího programu (h:min) **	Spotřeba vody (litrů/cyklus)	Spotřeba energie (kWh/cyklus)
10.		Předmytí - Používejte pro opláchnutí nádobí, které plánujete mýt později. V tomto programu se nepoužívá žádný mycí pro-středek.	-	-		0:12 4,5 0,01
11.		Automatické čištění 65° - Program slouží k údržbě myčky ná-dobí. Spouštějte pouze v případě, že je myčka PRÁZDNÁ a s po-užití speciálního čisticího prostředku určeného k údržbě myčky.	-	-		0:50 8,0 0,85

Údaje pro „ÚSPORNÝ PROGRAM“ jsou měřeny v laboratorních podmínkách podle pokynů evropské normy EN 60436:2020. Poznámka pro zkušební laboratoře: Pro informace o zkušebních podmínkách srovnávací zkoušky EN napište na adresu: [e-mail] Žádný z programů nevyžaduje jakékoli předchozí ošetření nádobí.

*) Ne všechny možnosti lze používat zároveň.

**) Hodnoty uvedené pro ostatní programy kromě „Úsporný program“ jsou pouze přibližné. Skutečná doba se může lišit v závislosti na mnoha vlivech, jako je např. teplota, tlak vstupní vody, teplota okolí, množství mycího prostředku, množství a typ nádobí, vyvážení nádobí, zvolené doplňkové možnosti a kalibrace snímačů. Kalibrace snímačů může program prodloužit až o 20min.

MOŽNOSTI A FUNKCE

Pro ziskání podrobnějších informací naskenujte prosím QR kód na vašem spotřebiči.

MOŽNOSTI Ize volit přímo stiskem příslušného tlačítka (viz OVLÁDACÍ PANEL). Není-li možnost kompatibilní se zvoleným programem (viz TABULKA PROGRAMŮ), příslušná kontrolka třikrát rychle zabliká a ozve se zvukové znamení. Možnost nebude zvolena.

MULTI ZONE MULTIZONE - Pokud je k mytí pouze malé množství nádobí, lze využít funkci poloviční náplň šetřící elektrickou energii, vodu a mycí prostředek. Ve výchozím nastavení myčka myje nádobí ve všech koších.

ODLOŽENÝ START - Spuštění programu lze odložit o 1 až 12 hodin. Funkci „Odložený start“ nelze zvolit, pokud již program běží.

TURBO - Tuto možnost lze použít pro zkrácení délky hlavních programů při zachování stejné úrovně mytí a sušení.

POWER CLEAN® - Tato funkce umožnuje intenzivnější a výkonnější mytí v určité oblasti dolního koše. Používá k tomu dodatečné vodní trysky. Tato funkce se doporučuje pro mytí rendlíků a hrnců.

TABLETA (Tab)- Používáte-li mycí prostředek v prášku, měla by být tato možnost vypnuta.

INDIKÁTOR PROVOZU - Kontrolka LED svítící na podlahu indikuje, že myčka nádobí je v provozu.

Je možno zvolit jeden z následujících režimů:

a) Funkce vypnutá.

b) Po začátku cyklu se světlo rozsvítí na několik sekund, v průběhu cyklu je zhasnuté a zabliká na konci cyklu.

c) Světlo svítí po celou dobu cyklu a bliká na jeho konci (výchozí režim).

NaturalDry je založen na konvenčním způsobu sušení, kdy se automaticky otevírají dvířka během/po ukončení fáze sušení, aby byl zajištěn každodenní mimořádný sušící výkon. Dvířka se otevřou při teplotě, která je bezpečná pro váš kuchyňský nábytek. Neotevřou se tedy v případě, pokud jste zapnuli možnost o „TURBO“.

PLNĚNÍ KOŠŮ

KAPACITA: 14 standardních jídelních souprav

ZÁSUVKA NA PŘÍBORY

(příklad naplnění zasuvky na pribory)

Třetí koš je určen na přibory. Přibory ukládejte tak, jak je znázorněno na obrázku.

Koš na přibory je vybaven dvěma posuvnými postranními koši tak, aby bylo možno co nejlépe využit výšku prostoru a zároveň umožnit umístění vysokých předmětů do horního koše.

HORNÍ KOŠ

(příklad naplnění horního koše)

Sem vkládejte jemné a lehké nádobí: sklenice, hrnky, tácky a mělké salátové mísy.

SKLOPNÉ
OPĚRKY S NA- STAVITELNOU POLOHOU

(příklad plnění dolního koše)

DOLNÍ KOŠ

Je určen na hrnce, tácy, talíře, salátové mísy, přibory atp. Velké talíře a poklice by měly být umístěny po stranách, aby se předešlo jejich kontaktu s ostřikovacími rameny.

Dolní koš je vybaven opěrkami, které lze ve svislé poloze použit k umístění talířů nebo v horizontální (dolní) poloze ke snadnému umístění hrnců a salátových misek.

FUNKCE POWER CLEAN®

Při funkci Power Clean ^® se používají speciální proudy vody v zadní části myčky k intenzivnější-mu mytí velmi špinavého nádobí. Dolní koš je vybaven zařízením Space Zone, speciální výsuv-nou opěrkou v zadní části koše, kterou lze použít k opření pánví či pekáčů ve svíslé poloze, kdy za-

bírají méně místa. Umístěte hrnce a kastroly proti ústí Power Clean a aktivujte funkci POWER CLEAN na panelu.

ČIŠTĚNÍ A ÚDRŽBA

Vice informací naleznete v Příručce Pro Každodenní Použití na našem webu.

ČIŠTĚNÍ SESTAVY FILTRU ČIŠTĚNÍ OSTŘIKOVACÍCH RAMEN

2

3

Pokud naleznete cizi předměty (např. úlomky skla, porcelánu, kostí, semínka z ovoce), opatrně je odstraňte.

NIKDY NEODSTRAÑUJTE ochranu čerpadla mycího cyklu (detail v černé barvě) (obr. 4).

Horní ostřikovací rameno sejmete pootočením plastového upevňovacího kroužku ve směru pohybu hodinových ručiček.

Spodní ostřikovací rame- no lze vyjmout zatažením směrem nahoru.

ODSTRAŇOVÁNÍ ZÁVAD

Pro získání podrobnějších informací naskenujte prosím QR kód na vašem spotřebiči.

Pokud vaše myčka nádobí nefunguje správně, pokuste se problém vyřešit za pomoci informací uvedených v tomto seznamu. V případě jiných problémů nebo dotazů se obraťte na autorizovaný poprodejní servis, jehož kontaktní údaje najdete v záručním listě. Náhradní díly budou k dispozici po dobu až 7 nebo až 10 let podle konkrétních požadavků nařízení.

PROBLÉMY MOŽNÉ	PŘÍČINY ŘEŠENÍ
Myčka nenapouští vodu.Na displeji se zobrazuje:H, 6a kontrolka „ZAPNOUT/VY-PNOUT“ rychle bliká.	V potrubí není voda nebo je uzavřený přívodní ventil.	Zkontrolujte, zda je v potrubí voda a zda je otevřený přívodní ventil.
	Přívodní hadice je ohnutá.	Zajistěte, aby přívodní hadice nebyla ohnutá (viz INSTALACE), nastavte nový program a spustte myčku znovu.
	Sítko v přívodní hadici je ucpané; je třeba jej vyčistit.	Po kontrole a vyčištění vypněte a opět zapněte myčku a spustte nový program.
Myčka nádobí ukončila cyklus předčasně.Na displeji se zobrazuje:15 a kontrolka „ZAPNOUT/VYPNOUT“ rychle bliká.	Vypouštěcí hadice je umístěna přiliš nízko či dochází k vypouštění do domácího kanalizační-ho systému.	Zkontrolujte, je-li vypouštěcí hadice umístěna ve správné výšce (viz INSTALACE). Zkontrolujte, zda nedochází k vypouštění do domácího kanalizačního systému a v případě potřeby nainstalujte vzduchovou klapku.
	Vzduch v přívodní hadici.	Zkontrolujte, zda z přívodní hadice neuniká voda nebo jestli nevykazuje jiné narušení, které by mohlo způsobovat vnikání vzduchu.

Firemní zásady, standardní dokumentaci, objednávky náhradních dílů a další informace o výrobku získáte:

- Použití QR kódu na produktu.

• Návštěvou našeho webu docs.whirlpool.eu a parts-selfservice.whirlpool.com

- Případně kontaktujte náš poprodejní servis (telefonní číslo najdete v záručním listě).

Při kontaktování našeho poprodejního servisu prosím uveďte kódy na identifikačním štítku produktu. Informace o modelu získáte přes QR kód na energetickém štítku. Na štítku rovněž najdete identifikační číslo modelu, které můžete použít k vyhledávání v rejstříku na portálu https://eprel.ec.europa.eu.

DANKE, DASS SIE SICH FÜR EIN WHIRLPOOL PRODUKT ENT- SCHIEDEN HABEN.

Pred použitím spotrebiča si pozorne prečítajte Bezpečnostné Pokyny.

PRE ZÍSKANIE PODROBNEJŠÍCH IN- FORMACII NASKENUJTE, PROSÍM, QR KOD NA VASOM SPOTRÉBIČI.

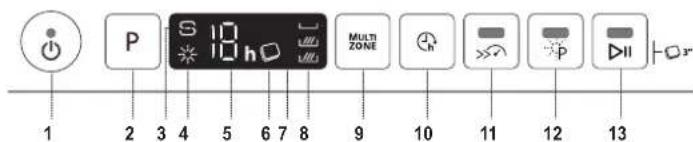

OVLÁDACÍ PANEL

1. Kontrolka vypínača Zap.-Vyp./ Resetovanie
2. Tlačidlo na volbu programu
3. Kontrolka Doplnit'sol'
4. Kontrolka Doplnit leštidlo
5. Číslo programu a indikátor času oneskorenia
6. Kontrolka Tableta (Tab)

7. Displej

8. Kontrolka Multizone

9. Tlačidlo Multizone

10. Tlačidlo posunutia štartu

11. Tlačidlo Turbo s kontrolkou

12. Tlačidlo Power Clean® s kontrolkou

13. Tlačidlo Štart/Pauza s kontrolou / Tableta (Tab)

PRVÉ POUŽITIE

PLNENIE ZÁSOBNÍKA SOLI

- Je dôležité nastavit tvrdost vody.

Pre získanie podrobnejších informácií naskenujte, prosím, QR kód na vašom spotrebiči.

Ukladajte doň krehké a lahké nádoby: poháre, šálky, tanieriky, nízke šalátové misky.

SKLÁPACIE KLAPKY S NA- STAVITEL'NOU POLOHOU

Po umiestnení hrncov/kastrólov oproti komponentu Power Clean aktivujte na ovládacom paneli POWER CLEAN.

ČISTENIE A ÚDRŽBA

Pre získanie podrobnejších informácií naskenujte, prosím, QR kód na vašom spotrebiči.

- Použitie QR kódu na produkte.
