20PF5320F - Televize PHILIPS - Bezplatný návod k obsluze

Typ produktu	Televizor CRT
Značka	Philips
Model	20PF5320F
Úhlopříčka obrazovky	20 palců (51 cm)
Rozlišení	576i (SD)
Zvukový systém	Mono, reproduktor 8W
Rozměry (se stojánkem)	470 x 420 x 380 mm
Hmotnost	10,5 kg
Napájení	220-240 V, 50 Hz, 60 W
Hlavní funkce	Dálkový ovladač, automatické vyhledávání kanálů, regulace jasu/kontrastu, programovatelný časovač vypnutí
Konektory	Anténní vstup, AV konektor (RCA), sluchátkový výstup
Údržba	Odpojte před čištěním, otřete měkkým suchým hadříkem, vyhněte se rozpouštědlům
Bezpečnost	Neblokujte ventilační otvory, nevystavujte vlhkosti, neotvírejte kryt
Dostupnost náhradních dílů	Prostřednictvím autorizovaného servisu Philips
Energetická třída	G (pouze orientačně pro CRT)

Často kladené otázky - 20PF5320F PHILIPS

Jak připojit anténu k televizoru Philips 20PF5320F?

Připojte anténní kabel ke konektoru ANTENNA na zadní straně televizoru. Ujistěte se, že je kabel dobře zašroubován. Poté v nabídce nastavení vyberte možnost vyhledávání kanálů.

Proč není zvuk?

Zkontrolujte úroveň hlasitosti na dálkovém ovladači a regulátoru na televizoru. Ujistěte se, že není zapnutá funkce ztlumení. Pokud používáte externí reproduktory, zkontrolujte připojení.

Jak přepínat mezi AV vstupy?

Stiskněte tlačítko AV nebo SOURCE na dálkovém ovladači, dokud se neobjeví odpovídající zdroj signálu (např. AV1, AV2).

Televizor se nezapíná - co dělat?

Zkontrolujte, zda je napájecí kabel správně připojen a zda zásuvka funguje. Pokud to nepomůže, zkuste odpojit televizor na minutu a znovu připojit. Pokud stále nefunguje, kontaktujte servis.

Jak nastavit kanály ručně?

Přejděte do nabídky nastavení, vyberte Nastavení kanálů a možnost Ruční ladění. Můžete zadat frekvenci kanálu nebo použít automatické vyhledávání.

Podporuje televizor teletext?

Ano, televizor Philips 20PF5320F podporuje teletext. Stiskněte tlačítko TEXT na dálkovém ovladači pro zapnutí teletextu, poté zadejte číslo stránky.

Jak vyčistit obrazovku televizoru?

Před čištěním odpojte televizor od napájení. Použijte měkký, suchý hadřík k jemnému otření obrazovky. Nepoužívejte kapaliny ani abrazivní čisticí prostředky.

Proč je obraz černobílý?

Zkontrolujte, zda je připojený zdroj signálu barevný. Ujistěte se, že je anténní kabel správně připojen. V nabídce nastavení zkontrolujte možnost barevného systému (např. PAL).

Jak nastavit časovač vypnutí?

Stiskněte tlačítko SLEEP na dálkovém ovladači. Při každém stisknutí se čas vypnutí prodlouží o 30 minut, až na maximálně 120 minut. Vyberte požadovaný čas a potvrďte.

Kde najít sériové číslo televizoru?

Sériové číslo je na štítku na zadní straně krytu televizoru. Může být také uvedeno na obalu nebo na originální faktuře.

NÁVOD K OBSLUZE 20PF5320F PHILIPS

Děkujeme vám, že jste si koupili náš televizor.

Tento návod k použití vám má pomoci televizní přijímač nainstalovat a ovládat.

Doporučujeme vám, abyste si jej nejprve důkladně pročetli.

Věříme, že s naším výrobkem budete bezvýhradně spokojeni.

Obsah

Nastavení

Seznámení s televizorem LCD 2

Tlačitka na televizoru 2

Tlačítka dálkového ovládání ....3

Zapojení televizoru ....5

Rychlé nastavení .....5

Třídění programů 6

Ruční ladění 6

Další nastavení menu Nastavení 6

Ovládání

Nastavení obrazu 7

Nastavení zvuku 7

Nastavení zvláštních funkcí 7

Formát 16:9 .8

Teletext 9

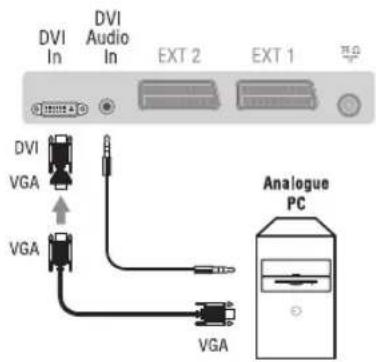

Použití v režimu monitor PC ....10

Použití režimu HD (High Definition – Vysoké rozlišení) ..... I I

Připojení jiných přístrojů

Videorekordér 12

Další přístroje 13

Pobočná připojení .....13

HD přijímač/zařízení .....13

Počítač 13

Praktické informace

Než zavoláte technika .....14

Slovníček termínů 14

Pokyny k recyklaci

Ve Vašem televizoru je použito materiálů, které mohou být znovu využity nebo recyklovány. Specializované podniky sbírají staré televizní přijímače a soustředují z nich znovu použitelný materiál s cílem omezit množství odpadu (informujte se u prodejce).

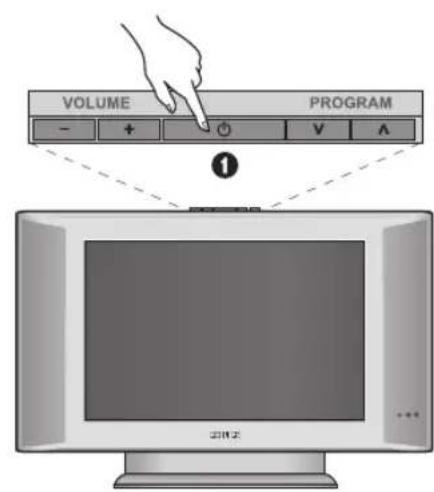

Seznámení s televizorem LCD

① Ovládací prvky televizoru :

• POWER: pro zapínání a vypínání televizoru.
  • VOLUME -/+: pro regulaci úrovně hlasitosti.
• MENU : chcete-li vyvolat nebo opustit nabídky. Tlačítka PROGRAM -/+ umožňující zvolit nastavení a tlačítka VOLUME -/+ nastavit.
  • PROGRAM -/+ : p ro volbu programů.

Zadní strana :

Základní připojení se provádějí ze spodní strany televizoru.

Bližší podrobnosti o zapojení viz na straně 12.

② DVI a audio vstup pro připojení HD (High Definition) zařízení nebo počítače s DVI výstupem.
③ Eurokonektor EXTI/EXT2
4 Zásuvky pro antény TV
⑤ Pobočná připojení

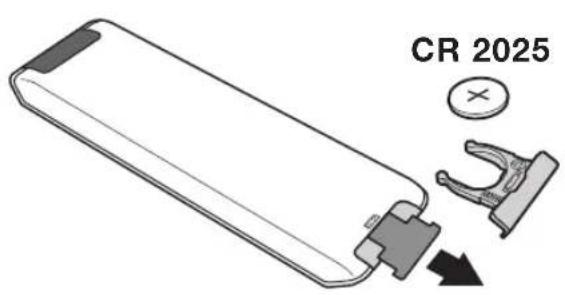

Dálkové ovládání

CR 2025

Odstraňte obal z baterie a aktivujte dálkové ovládání vložením baterie.

Baterie dodané s přístrojem neobsahují ani rtuť ani kadmium, neboť dbáme na ochranu životního prostředí. Vybité baterie neodhazujte do odpadu, ale využijte dostupné prostředky recyklace (poradťe se se svým prodejcem).

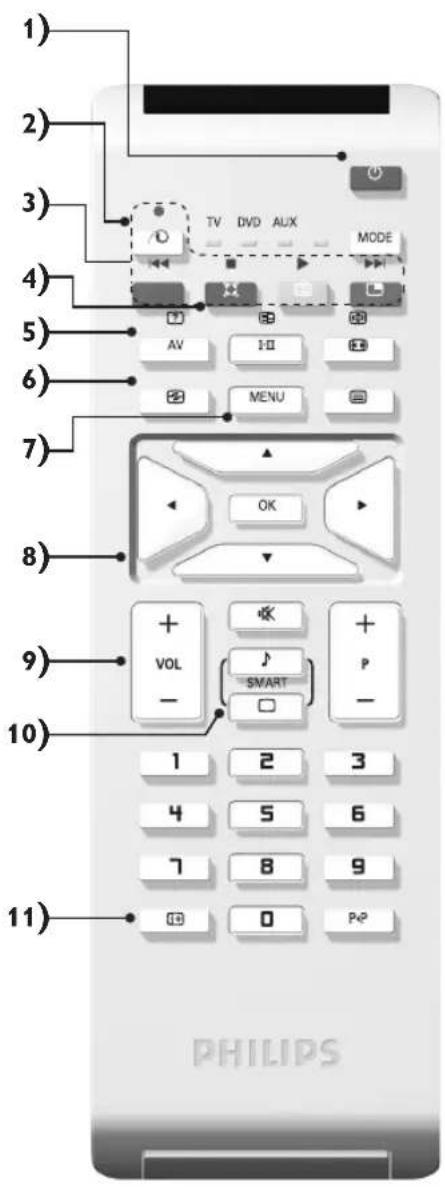

Tlačítka dálkového ovládání

1) ⏻ Pohotovostní relim

Přepnutí televizoru do pohotovostní ho režimu.

Televizor pak opět zapnete stisknutím P -/+, 0/9 nebo tlačitko AV.

Pro aktivaci / deaktivaci režimu předvádění technologie Pixel +.

3) ● ◀◀ □ ▶ ▶▶

Videorekordér (str. 14)

4) Zvuk Surround

Pro aktivování / zrušení efektu rozšíření zvuku. Při stereo zvuku dojde k rozšíření stereo báze. U verzí vybavených Virtual Dolby Surround * vzikne dojem prostorového zvuku Dolby Surround Pro Logic.

5) AV

Pro zobrazení Zdroj pro volbu TV nebo externí zařízení připojení na EXT1, EXT2/S-VHS2, AV/S-VHS3, PC nebo HD (str. 12).

6) Active control

Optimalizuje kvalitu obrazu podle kvality přijímaného signálu a podle okolního osvětlení. Optimalizuje kvalitu obrazu v závislosti na kvalitě příjmu.

7) Menu

Pro vyvolání nebo opuštění menu.

8) Kursor

(∧∨<>

Tato 4 tlačítka umožňují pohyb v menu.

9) Hlasitost

Pro nastavení hladiny zvuku.

10) ☐ Pfiednastavení obrazu a zvuku

UmoÏÀuje pfístup ke skupinû pfiednastavení obrazu a zvuku.

Molnost Osobní odpovídá nastavením uskuteānún m v menu.

11) i+ Informace na obrazovce

Zobrazení/odvolání čísla programu,, hodin, zvukového režimu a zbývajícího času u časovače. Číslo programu na obrazovce nastálo zobrazíte, podržíte-li tlačítko stisknuté 5 sekund.

* Vyrobeno v licenci Dolby Laboratories.

"Dolby" a symbol dvojitého D-D jsou značkami Dolby Laboratories.

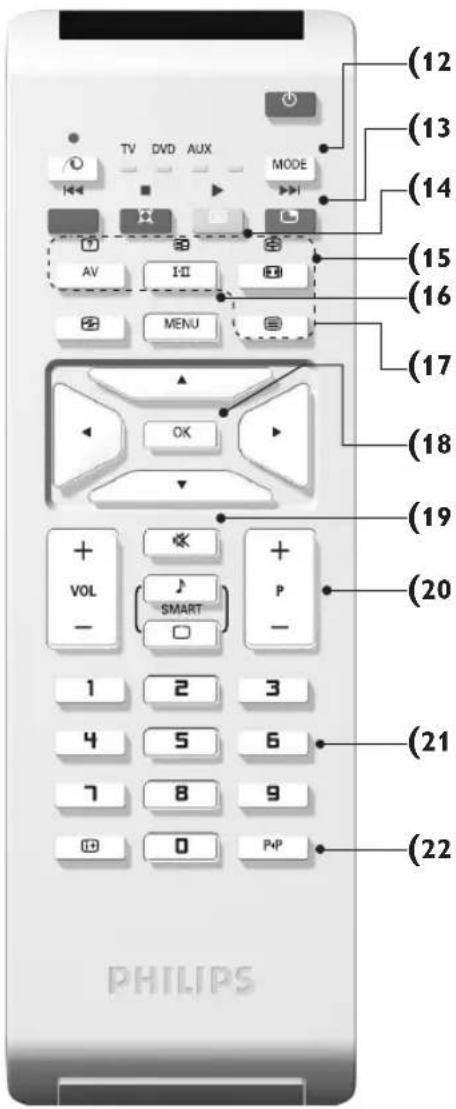

Tlačítka dálkového ovládání

12) Přepínač režimů

Stiskněte toto tlačitko pro přepnutí mezi TV, DVD nebo AUX.

13) ☐ Aktivace PIP (str. 10)

14) ☐ Seznam programů

Umožňuje zapnout/zrušit zobrazení seznamu programů. Pomocí tlačítek ∧ ∨ zvolíte program a tlačítkem > jej zobrazíte.

15) Formát 16:9 (str. 8)

16) I-II Zvuk Surround

Pro aktivování / zrušení efektu rozšíření zvuku. Pří stereo zvuku dojde k rozšíření stereo báze. U verzí vybavených Virtual Dolby Surround * vzikne dojem prostorového zvuku Dolby Surround Pro Logic.

17) ? 📋 📋 📋 Vyvolání teletextu (str. 9)

18) Není použitelné v režimu televizoru.

19) Vypnutí zvuku

Pro vypnutí nebo obnovení zvuku.

20) P -/+ Volba televizních programů

Listování programovou nabídkou. Na několik sekund se vždy zobrazí číslo programu a zvukový režim.

U některých programů s teletextem se název programu zobrazí v dolní části obrazovky.

21) 0/9 Číselná tlačítka

Přímý přístup k programům. U programu s dvojmístným číslem musíte druhou číslici stisknout dříve, než čárka zmizí.

22) P◀P Předchozí program

Přístup k předchozímu sledovanému programu.

(12) (13) (14) (15) (16) (17) (18) (19) (20) (21) (22) PHILIPS TV DVD AUX MODE AV I MENU OK VOL SMART 1 2 3 4 5 6 7 8 9 0 P+P

Tlačítka VCR nebo DVD (přepínač režimů)

Dálkové ovládání vám umožňuje používání hlavních funkcí videa až DVD.

Stisknutím tlačítka MODE zvolíte požadovaný režim: DMR nebo AUX (videorekordér). Rozsvítí se kontrolka dálkového ovládání a označí zvolený režim. Po 20 sekundách nečinnosti se kontrolka automaticky zhasne (TV režim).

V závislosti na vybavení jsou funkční následující tlačítka:

pohotovostní stav,

I ◀◀ rychlé přetáčení vzad,

▶▶ I rychlé přetáčení vpřed,

nahrávání,

II pauza,

stop,

▶ přehrávání,

MENU vyvolání menu,

∧∨<> posun a nastavování,

OK potvrzení,

0/9 číselná tlačítka,

P -/+ volba programů,

I-II volba jazyka.

i+ menu OSD,

P◀P DVD : funkce T-C (titul - kapitola)

VCR : funkce indexu.

Dálkový ovladač je kompatibilní se všemi videorekordéry přijímači používajícími standard RC5 a veškerými přehrávači DVD, které používají standard RC6.

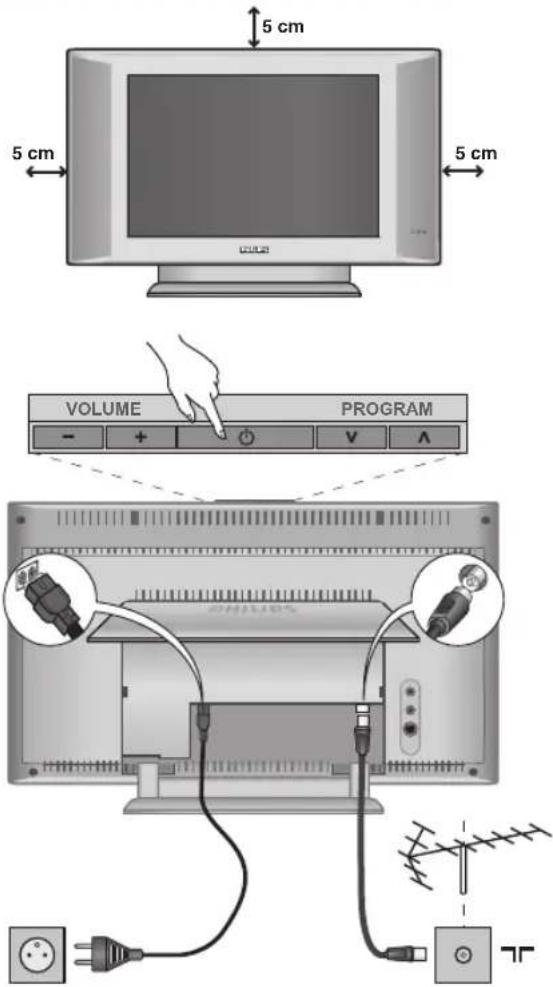

Zapojení televizoru

5 cm 5 cm VOLUME PROGRAM - + V A 50Hz 50Hz 50Hz 50Hz 50Hz 50Hz 50Hz 50Hz 50Hz 50Hz 50Hz 50Hz 50Hz 50Hz 50Hz 50Hz 50Hz 50Hz 50Hz 50Hz 50Hz 50Hz 50Hz 50Hz 50Hz 50kHz 50kHz 50kHz 50kHz 50kHz 50kHz 50kHz 50kHz 50kHz 50kHz 50kHz 50kHz 50kHz 50kHz 50kHz 50kHz 50kHz 50kHz 50kHz 50kHz 50kHz 50kHz 50kHz 50kHz 50kHz 50MHz

① Umístění televizoru

Umístěte televizor na pevnou a stabilní plochu. Abyste předešli všem nebezpečným situacím, nevystavujte televizor proudu vody, zdroji tepla (lampa, svíčka, radiátor, ...) a nezakrývejte ventilační mřížky umístěné vzadu.

② Připojení antén

- Zástrčku antény zasuňte do zdířky 7F umístěné na zadní straně televizoru. - Zapojte zástrčku elektrického přívodu do zásuvky (220-240V/50Hz).

Připojení dalších přístrojů viz s. 12.

③ Uvedení do provozu

Televizi zapnete stisknutím tlačítka (POWER) pro zapnutí a vypnutí. Rozsvítí se zelená kontrolka a rozjasní se obrazovka. Přejděte nyní ke kapitole popisující rychlou instalaci. Zůstane-li televizor v pohotovosti (červená kontrolka), stiskněte tlačítko P -/+ dálkového ovládače.

Při použití dálkového ovládače kontrolka bliká a tím indikuje příjem.

Plug & Play

Rychlé nastavení

Když poprvé zapnete televizor, objeví se na obrazovce menu pro výběr země a jazyka všech menu.

Pokud se menu neobjeví, držte pro jeho vyvolání po dobu 5 sekund stisknutá tlačitka VOLUME - a VOLUME + na televizoru.

Použijte tlačítka ∧ ∨ na dálkovém ovládání pro volbu vaší země, poté potvrďte tlačítkem >. Pokud se vaše země neobjeví v nabídce, zvolte “...”

② Pomocí tlačítek ∧ ∨ dále zvolte svůj jazyk; výběr potvrd'te tlačítkem >.

3 Automaticky se zahájí ladění.Všechny dostupné televizní a rozhlasové kanály jsou ukládány do paměti.Tato operace trvá několik minut. Na obrazovce je zobrazen postup ladění a počet nalezených programů. Nakonec menu zmizí.

Pro ukončení nebo přerušení ladění stiskněte MENU. Není-li nalezen žádný program, prostudujte kapitolu Rady na straně 14.

4 Pokud vysílač nebo kabelová sít přenáší signál automatického třídění, budou programy správně očíslovány. Nastavení je v takovém případě ukončeno.

5 Není-li tomu tak, musíte pro přečíslování programů použít menu Třídění. Některé vysílače nebo kabelové sítě přenášejí vlastní třídící parametry (oblast, jazyk...). V takovém případě musíte provést volbu tlačitky ∧ ∨ a potvrdit ji tlačitkem >.

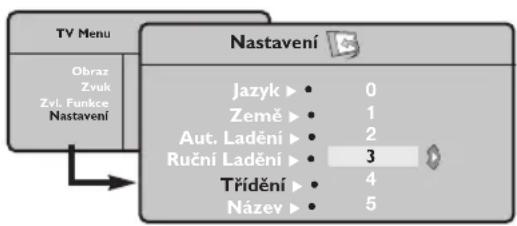

Třídění programů

① Stiskněte tlačítko MENU. Na obrazovce se objeví Hlavní menu.

TV Menu Obraz Zyuk Zvl. Funkce Nastavení Nastavení Jazyk ▶ 0 Země ▶ 1 Aut. Ladění ▶ 2 Ruční Ladění ▶ 3 Třídění ▶ 4 Název ▶ 5

② Kurzorem vyberte menu Nastavení, poté menu Třídění.
③ Pomocí tlačítek ∧ ∨ zvolte program, který chcete přesunout, a stiskněte >.
④ Tlačitky ∧ ∨ poté zvolte nové číslo; volbu potvrďte stisknutím <.
⑤ Opakováním kroků “ a ‘ přečíslujete příslušné programy.
⑥ Menu opustíte stisknutím i+.

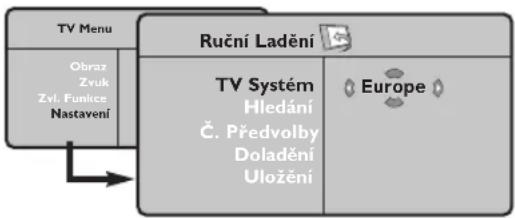

Ruční ladění

Toto menu umožňuje ukládat programy po jednom do paměti.

① Stiskněte tlačítko MENU.
② Kurzorem vyberte menu Nastavení, poté Ruční ladění:

③ TV Systém: zvolte Evropa (automatické určení*) nebo Evropa -Západ (norma BG), Evropa - Východ (norma DK), Velká Británie (norma I) či Francie (norma LL').

* Kromě Francie, kde je nezbytně nutné zvolit France.

4 Hledání: stiskněte >. Začne vyhledávání. Jakmile je nalezen program, vyhledávání se zastaví a zobrazí se název programu (je-li dostupný). Přejděte k následujícímu kroku. Pokud znáte frekvenci žádaného programu, zadejte ji přímo pomocí tlačítek 0 až 9. Pokud není nalezen žádný program, prostudujte kapitolu Rady (str. 14).
5 Č. předvolby: zadat číslo tlačitky <> nebo 0 až 9.
⑥ Doladění: není-li příjem uspokojivý, vylad'te ho tlačitky <>.
⑦ Uložení: stiskněte >. Program je uložen.
⑧ Opakujte kroky ④ až ⑦, dokud neuložíte všechny programy.

Pro opuštění: stiskněte tlačítko i+.

Další nastavení menu Nastavení

① Stiskněte tlačítko MENU a zvolte menu Nastavení:
② Jazyk: Pro změnu jazyka, ve kterém jsou zobrazována menu.
3 Země: pro volbu vaší země. Toto nastavení ovlivňuje vyhledávání, automatické třídění programů a zobrazování teletextu. Pokud Vaše země není na seznamu, zvolte “...”
4 Aut. ladění: pro zahájení automatického vyladění všech programů dostupných v místě, kde se nacházíte. Pokud vysílač nebo kabelová sít přenáší signál automatického třídění, budou programy správně očíslovány. Není-li tomu tak, musíte pro přečíslování použít menu Třídění. Některé vysílače nebo kabelové sítě přenášejí vlastní třídící parametry (oblast, jazyk...). V takovém

případě musíte provést volbu tlačítky ∧ ∨ a potvrdit ji tlačítkem >. Pro ukončení nebo přerušení vyhledávání stiskněte MENU. Není-li nalezen žádný program, prostudujte kapitolu Rady (str. 14).

5 Název: Chcete-li, můžete pojmenovat jednotlivé programy a externí konektory. Tlačitky <> se můžete přesunovat v oblasti zobrazení jména (5 znaků), tlačitky ∧ ∨ volíte jednotlivé znaky. Když je název zadán, stisknutím tlačitka < se vraťte. Název je uložen do paměti. Poznámka: pokud je prénášen identifikační signál, jsou při instalaci programy pojmenovány automaticky.
6 Pro opuštění menu stiskněte i+.

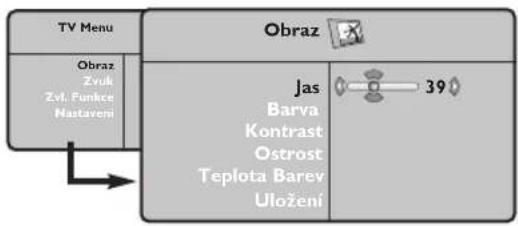

Nastavení obrazu

① Stiskněte tlačítko MENU a potom >. Objeví se menu Obraz:

② Použijte tlačítka ∧ ∨ pro výběr příslušného nastavení a tlačítka <> pro nastavení.
③ Po dokončení nastavení zvolte Uložení a potvrďte volbu stisknutím >. Tlačítkem i+ opustíte menu.

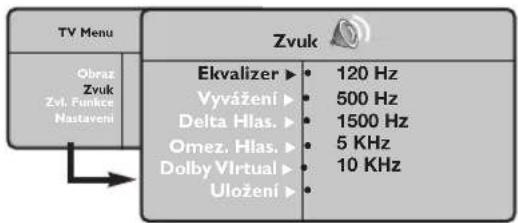

Nastavení zvuku

① Stiskněte tlačitko MENU, zvolte Zvuk (V) a stiskněte >. Objeví se menu Zvuk:

TV Menu Obraz Zvuk Zvl. Furnace Nastavení Zvuk Ekvalizer ▶ 120 Hz Vyvážení ▶ 500 Hz Delta Hlas. ▶ 1500 Hz Omez. Hlas. ▶ 5 KHz Dolby Virtual ▶ 10 KHz Uložení ▶

② Použijte tlačítka ∧ ∨ pro výběr příslušného nastavení a tlačítka <> pro nastavení.
③ Po dokončení nastavení zvolte Uložení a potvrd'te volbu stisknutím >.
④ Tlačítkem i+ opustíte menu.

Nastavení zvláštních funkcí

① Stiskněte MENU, zvolte Zvl. Funkce (V) a stiskněte >. Můžete nastavit:
② Kontrast Plus: automatické nastavení kontrastu obrazu, která nejtemnější místo obrazu trvale převádí do černé barvy.
3 NR: omezuje poruchy signálu (zrnění) v případě slabého příjmu.

Popis nastavení:

• Jas: ovlivňuje jas obrazu.
• Barva: ovlivňuje intenzitu barev.
- Kontrast: ovlivnuje rozdíl mezi světlými a tmavými odstíny.
- Ostrost: ovlivnuje ostrost obrazu.
- Teplota barev: ovlivnuje vzhled barev: Studené (modřejší), Normální (vyvážené) nebo Teplé (červenější).
- Uložení: pro uložení nastavení obrazu (a nastavení Kontrast Plus a NR z menu Zvl. Funkce) do paměti.

Popis nastavení:

• Ekvalizer: seřízení barvy zvuku (od hloubek: 120 Hz po výsky: 10 kHz).
• Vyvážení: pro rozdělení zvuku mezi levý a pravý reproduktor.
• Delta Hlas.: umožňuje kompenzovat rozdíly hlasitosti mezi jednotlivými programy nebo konektory EXT. Toto nastavení funguje pro programy 0 až 40 a konektory EXT.
• AVL (Omez. Hlas.): automatická kontrola hlasitosti, která umožnuje omezení zvyšování hlasitosti zejména při změně programů nebo při reklamách.
• Dolby Virtual: Pro aktivování / zrušení efektu rozšíření zvuku. K těmto nastavením máte přístup i pomocí tlačítka 📄.
• Uložení: pro uložení nastavení zvuku do paměti.

4 Aut. vyp. (pouze u některých modelů): pro volbu doby, po níž se televizor automaticky přepne do pohotovostního režimu.
5 PIP: p ro nastavení rozměrů a polohy obrazovky PIP.
6 Stisknutím tlačítka i+ opustíte menu.

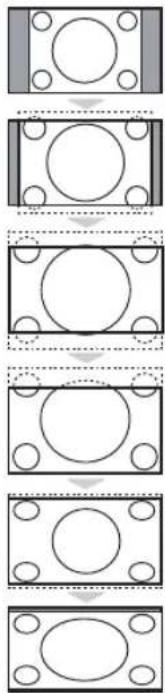

Formát 16:9

Váš obraz může být vysílán ve formátu 16:9 (široká obrazovka) nebo 4:3 (tradiční obrazovka).

Obraz v 4:3 může mít občas nahoře a dole černý pruh (širokoúhlý formát).

Tato funkce vám umožní zbavit se černých pruhů a vybrat optimální zobrazení obrazu.

Stisknutím tlačítka (nebo <> ) volíte následující typy formátů:

Televizor je vybaven automatickým přepínačem, který zajišťuje optimální zobrazení obrazu.

Obraz je reprodukován ve formátu 4:3, po stranách obrazu se objeví černý pruh.

Film - 14:9

Obraz je zvětšen na formát 14:9, po stranách obrazu zůstane nevelký černý pruh.

Film - 16:9

Obraz je zvětšen na formát 16:9.Tento formát je vhodný ke sledování obrazu s černým pruhem nahoře a dole (širokoúhlý formát).

Obraz S Titulky

Toto nastavení vám umožní sledovat obraz formátu 4:3 na celé ploše obrazovky a zároveň nechat titulky viditelné.

Super Široký

Toto nastavení vám umožní sledovat obraz formátu 4:3 na celé ploše obrazovky, protože obraz rozšíří do stran.

Široký Obraz

Režim umožňuje vrátit správné rozměry obrazů převedených na 16:9.

Pozor: pokud takto sledujete obraz 4:3, bude horizontálně rozšířen.

Teletext

Teletext je informační systém prénášený některými kanály, do něhož se nahlíží jako do novin. Umožňuje rovněž přístup k titulkům pro sluchově postižené nebo osoby, které nerozumí jazyku vysílání (kabelové sítě, satelitní programy...).

	Stiskněte:		Výsledek:
		Vyvolání teletextu	Tímto tlačítkem vyvoláte nebo opustíte teletext. Zobrazí se seznam dostupných rubrik.Každá rubrika je označena třímístným číslem stránky.Pokud zvolený program nevysílá teletext, zobrazí se číslo 100 a obrazovka zůstane čemá (v tomto případě opustíte teletext a zvolte jiný kanál).
		Volba stránky	Sestavte požadované číslo stránky pomocí tlačítek 0 až 9 nebo P -/+Příklad: strana 120, zadejte 120.Číslo se zobrazí nahoře vlevo, počítadlo běží a zobrazí se stránka. Opakováním postupu vyberete jinou stránku.Pokud počítadlo stále hledá, není stránka přenášena.Zvolte jiné číslo.
		Přímý přístup k rubrikám	Ve spodní části obrazovky jsou zobrazena barevná pole.4 barevná tlačítka umožňují přímý přístup k příslušným rubrikám nebo stránkám.Pokud stránka nebo rubrika není ještě dostupná, příslušné barevné pole blíká.
	[IMAGE]	Seznam	Pro návrat k seznamu (obvykle číslo 100).
		Strídání podstránek	Některé stránky obsahují podstránky, které se automaticky střídají.Toto tlačítko umožňuje zastavit nebo obnovit střídání podstránek. Nahoře vlevo se objeví znak [IMAGE].
		Teletextová dvojstránka	Umožňuje zapnout / zrušit zobrazení teletextu v podobě dvojstránky.Aktivní stránka se zobrazí vlevo a následující stránka vpravo. Pokud chcete nějakou stránku (například obsah) nechat zobrazenou, stiskněte [IMAGE].Tím se zaktivuje pravá stránka. Do běžného režimu se navrátíte stisknutím [IMAGE].
	[IMAGE]	Skryté informace	Pro zobrazení/odstranění skrytých informací (řešení her).
		Zvětšení stránky	Pro zobrazení horní části, dolní části a návrat k normalní velikosti.
		Oblíbené stránky	Pro teletextové programy 0 až 40 můžete uložit do paměti 4 oblíbené stránky, které budou následně přímo dostupné prostřednictvím barevných tlačítek (červené, zelené, žluté a modré).
			1 S tiskněte MENU pro přechod do režimu oblíbených stránek.2 Přejděte na teletextovou stránku, kterou chcete uložit do paměti.3 Poté držte po dobu 3 sekund některé z barevných tlačítek. Stránka je uložena do paměti.4 Opakujte postup s ostatními barevnými tlačítky.5 Když nyní přepnete na teletext, vaše oblíbené stránky jsou zobrazeny v barevných polích ve spodní části obrazovky. Pr návrat k obvyklým rubrikám stiskněte MENU

Použití v režimu monitor PC

POZNÁMKA

– Pokud používáte televizor jako PC monitor v prostředí s elektromagnetickými interferencemi, molou se na obrazovce objecvit tenké diagonální interferenční linky tento jev nemá vliv na funkčnost výrobku.
– Pro lepši obraz doporučujeme použit kvalitni VGA kabel s dobrým filtrem šumu.

Režim PC

Televizi můžete použít jako monitor počítače. Funkce PIP vám umožňuje současně zobrazit vložený obraz s televizním pořadem.

Funkce PIP pracuje pouze když vaše PC má digitální výstup.

Nejprve provedte připojení počitače a nastavte rozlišení (viz str. 13).

Volba režimu PC

① Stiskněte tlačítko AV na dálkovém ovladací pro, zobrazení Zdroj.
2 Použijte kurzorová tlačítka ∧/∨ pro volbu PC a stiskněte kurzor > pro přepnutí TV do režimu PC (DVI In).
Pro návrat do režimu TV stiskněte tlačítkoAV, zvolte TV a potvrd'te >.

Použití PIP

V režimu PC můžete zobrazit okno umožňující zobrazit televizní kanály.

Upozomění: Funkce obraz v obraze je dostupná pouze pokud je počítač připojen na vstup DVI (viz str. 13)

① Stiskněte tlačitko 📋, chcete-li zobrazit obrazovku PIP. Obraz televize se reprodukuje v malém vloženém okénku.
② Stiskněte opakovaně tlačítko pro změnu velikosti okna, přepnutí do režimu dva obrazy vedle sebe anebo režim s jedním obrazem
③ Použijte tlačitka P -/+, p ro změnu programu pro obraz v obraze (PIP).

Použití nabídek PC

Stiskněte tlačítko MENU, p ro dosažení specifických nastavení v režimu monitor PC. Pro nastavení použijte kurzor (nastavení se automaticky ukládají v paměti):

- Obraz:

• Jas/Kontrast: k nastavení jasu a kontrastu.
• Vodorovně/Svisle * : pro nastavení horizontální a vertikální polohy obrazu.
  -Teplota Barev: pro nastavení odstínu barev (chladný, normální nebo teplý).

- V olba zvuku: pro volbu zvuku reprodukovaného v televizoru (PC nebo TV / Rádio). Například můžete poslouchat rádio, zatímco používáte počítač.

• Zvl. Funkce:

• Fáze/Hodiny *: umožňuje potlačit parazitní horizontální (FÁZE) a vertikální linky (CLOCK).
• Formát: pro volbu mezi velkým zobrazenim nebo původním formátem obrazu PC.
• PIP: : pro nastavení rozměrů a polohy obrazovky PIP.
• Aut. nastavit*: umístění se nastavuje automaticky.

- Tov. nastavení: pro návrat k hodnotám nastaveným výrobcem (standardní nastavení). * Tyto nastavení nejsou k dispozici pokud je počitač připojen ke vstupu DVI.

Použití režimu HD (High Definition)

Režim HD

Režim HD (High Definition) vám umožňuje sledovat čistý a ostrý obraz prostřednictvím DVI vstupu pokud používáte HD příjímač/zařízení, které umí poskytovat obraz s vysokým rozlišením.

Nejprve však takový přístroj musíte připojit (viz str. 13).

Volba režimu HD

① Stiskněte tlačítko AV na dálkovém ovladací pro, zobrazení Zdroj.
② Použijte kurzorová tlačítka /V pro volbu HD a pak stiskněte kurzor > pro přepnutí TV do režimu HD.

Pro návrat do režimu TV stiskněte tlačítkoAV, zvolte TV a potvrd'te >.

Použití HD menu

Stiskněte tlačítko MENU pro přístup k detailnímu nastavení režimu HD. Použíjte kurzor pro nastavení (nastavení se uloží automaticky) :

- Obraz:

• Jas: ovlivnuje jas obrazu.
• Barva: ovlivňuje intenzitu barev.
• Kontrast: ovlivňuje rozdíl mezi světlými a tmavými odstíny.
• Ostrost: ovlivnuje ostrost obrazu.

- Teplota barev: ovlivňuje vzhled barev: Studené (modřejší), Normální (vyvážené) nebo Teplé (červenější).

- Uložení: pro uložení nastavení obrazu (a nastavení Kontrast Plus a NR z menu Zvl. Funkce) do paměti.

• Zvuku:

• Ekvalizer: seřízení barvy zvuku (od hloubek: 120 Hz po výsky: 10 kHz).
• Vyvážení: pro rozdělení zvuku mezi levý a pravý reproduktor.
• Delta Hlas.: umožňuje kompenzovat rozdíly hlasitosti mezi jednotlivými programy nebo konektory EXT. Toto nastavení funguje pro programy 0 až 40 a konektory EXT.
• AVL (Omez. Hlas.): automatická kontrola hlasitosti, která umožňuje omezení zvyšování hlasitosti zejména při změně programů nebo při reklamách.
• Dolby Virtual: Pro aktivování / zrušení efektu rozšíření zvuku. K těmto nastavením máte přístup i pomocí tlačítka 📄.
• Uložení: pro uložení nastavení zvuku do paměti.

• Zvl. Funkce:

• Aut. vyp. (pouze u některých modelů): pro volbu doby, po níž se televizor automaticky přepne do pohotovostního režimu.
• PIP: pro nastavení rozměrů a polohy obrazovky PIP.
  -Vodorovně:pro nastavení horizontální polohy obrazu.

Připojení jiných přístrojů

Zdroj TV ▶ EXT 1 ▶ EXT2 / SVHS2 ▶ AV / SVHS3 ▶ PC ▶ HD ▶

Na zadní straně televizoru se nacházejí dva konektory EXT1 a EXT2.

Pro usnadnění propojení odstraňte kryt stolku a zadní část televizoru.

Stiskněte tlačitko AV na dálkovém ovladači pro zobrazení Zdroj a zvolte TV nebo

externí zařizení připojené k EXT1, EXT2/S-VHS2, AV/S-VHS3, PC nebo HD.

Provedte zapojení znázorněné na obrázku. Použijte kvalitní kabel SCART.

Pokud na videorekordéru nemáte eurokonektor je jediné možné spojení možné pouze pomocí kabelu antény.

V tom případě musíte na televizoru naladit testovací signál videorekordéru a přířadit mu programové číslo 0 (viz ruční ladění str. 6). Chcete-li sledovat videorekordér, stiskněte0.

Videorekordér s dekodérem

Dekodér připojte na druhý eurokonektor videorekordéru. Nyní můžete nahrávat kódované prénosy.

Další přístroje

EXT 2 EXT 1 4.0

Pobočná připojení

AV in AV3 s-VIDEO

HD přijímač/zařízení

EXT 2 EXT 1 DVI VGA VGA HD

Počítač

DVI In DVI Audio In EXT 2 EXT 1 DVI Digital PC DVI

DVI In DVI Audio In EXT 2 EXT 1 DVI VGA VGA Analogue PC VGA

Satelitní přijímač, dekodér, CDV, hry atd.

Provedte zapojení znázorněné na obrázku. Chcete-li získat lepší kvalitu obrazu, připojte přístroje se signály RGB (DVD, digitální dekodéry, hry atd.) na konektor EXT1 a přístroje se signály S-VHS (videorekordéry S-VHS a Hi-8, některé přehrávače Video CD) na EXT2 a veškeré ostatní zařízení bud' na EXT1 nebo EXT2.

Volba připojeného přístroje

Pomocí tlačítka AV volíte EXT1, EXT2/S-VHS2 (S-VHS signály z konektoru EXT2).

Provedte připojení zobrazená na protější stránce.

Tlačítkem AV zvolte AV/S-VHS3.

U monofonních přístrojů napojte zvukový signál na vstup AUDIO L (nebo AUDIO R). Zvuk bude automaticky reprodukován na pravém i levém reproduktoru televizoru.

Sluchátka

Pokud jsou sluchátka zapojena, je zvuk televizoru vypnut. Tlačítka VOLUME -/+ umožňují nastavení hlasitosti.

Impedance sluchátek musí být mezi 32 a 600 ohmy.

Provedte připojení zobrazená na protější stránce.

Tlačítkem AV zvolte HD.

Podrobnější informace o použití v režimu HD viz strana 11.

PC s DVI

Připojte výstup pro monitor (DVI) vašeho počítače k DVI-In na TV. Propojte zvukový výstup Audio vašeho počítače ke vstupu DVI Audio In na TV.

PC s VGA

Připojte výstup pro monitor (VGA) vašeho počítače pomoci adaptéru VGA/DVI k DVI-In na TV. Propojte zvukový výstup Audio vašeho počítače ke vstupu DVI Audio In na TV.

Podrobnější informace o použití v režimu PC viz strana 10.

Optimální rozlišení obrazovky získáte nastavení počítače na hodnoty 1024 x 768, 60 Hz.

Zde je seznam různých rozlišení zobrazení, která váš televizor umožňuje

640 × 480, 60 Hz 800 × 600, 56 Hz 1024 × 768, 60 Hz

640 × 480, 67 Hz 800 × 600, 60 Hz 1024 × 768, 70 Hz

640 × 480, 72 Hz 800 × 600, 72 Hz 1024 × 768, 75 Hz

640 × 480, 75 Hz 800 × 600, 75 Hz

720 × 400, 70 Hz 832 × 624, 75 Hz

Než zavoláte technika

Špatný příjem	Zdvojený nebo vícenásobný obraz či stíny mohou být zapřičiněny blízkostí hor nebo vysokých budov.V tom případě se nejedná o závadu můžete se pokusit doladit obraz ručně viz “doladění” (str.6) nebo změňte nastavení venkovní antény.Příjem pomocí vnitřní antény může být v některých případech neuspokojivý. Můžete jej zlepšit otáčením antény. Pokud se kvalita nezlepší, je třeba použít vnitřní anténu.
Chybí obraz	Zapojili jste správně anténu? Zvolili jste správný systém?(str.6). Špatně připojené eurokonektory či kabel antény jsou častou příčinou problémů s obrazem a zvukem (může se stát, že se konektory částečně odpojí, když televizor přemistůjeme či otáčíme). Zkontrolujte všechna připojení.
Chybí zvuk	Pokud u některých programů chybí zvuk, ale ne obraz, tak to znamená, že televizor je přepnut na špatný systém. Upravte nastavení TV SYSTÉM (str.6).Zesilovač připojený k televizoru nevydává zvuk ? Zkontrolujte, že jste nezaměnili výstup pro audio se vstupem pro audio.
Nefunguje režimPC nebo PIP ?	Zkontrolujte, že jste správně nastavili počítač na odpovídající rozlišení (viz str 10). V režimu PC se vám nedaří získat zvuk z rádia ?
Dálkové ovládánínefunguje?	Kontrolka na televizoru nebliká, když používáte dálkového ovládání?Vyměňte baterie. Zkontrolujte, že na dálkovém ovladači je navolen režim TV.
Pohotovostní režim	Pokud televizor během 15 min nepřijímá žádný signál, přepne se automaticky do pohotovostního režimu.Z důvodů úspory elektrické energie je televizor navržen tak, aby měl jen velmi nízkou spotřebu energie v pohotovostním režimu (méně než I W).
Čistění televizoru	Obrazovku a stěny televizoru můžete čistit pouze čistým, jemný a neplstnatým hadříkem. Nepoužívejte čistící prostředky obsahující alkohol či ředidla.
Stále bez výsledků?	Odpojte síťový přívod televizoru na 30 vteřin a pak ji znovu zapněte.V případě poruchy se nikdy nesnažte opravit televizor sami, obraťte se na servis.

Slovníček termínů

DVI (Digital Visual Interface): Digitální rozhraní vytvořené skupinou Digital Display Working Groupe (DDWG) pro převod analogových signálů do digitální podoby vhodné pro digitální i analogové monitory.

VGA (Video Graphics Array): Běžný standard zobrazovacího zařízení pro PC.

Signály RGB : Jedná se o 3 videosignály Červený, Zelený, Modrý, které vytváří obraz. Použití těchto signálů umožňuje docílit lepší kvality obrazu.

Signály S-VHS: Jedná se o 2 oddělené videosignály Y/C používané při záznamu S-VHS a Hi-8. Signály jasu Y a barvy C jsou na pásku zaznamenány odděleně. Získá se tak lepší kvalita obrazu ež s obvyklým video standardem (VHS a 8 mm), kde jsou signály Y/C smíchány a tvoří pouze jeden videosignál.

Zvuk NICAM: Postup umožňující přenos zvuku v digitální podobě.

Systém: Televizní signál není vysílán ve všech zemích stejně. Existují různé normy: BG, DK, I a LL'.Volit mezi těmito různými normami umožňuje nastavení TVSystém (str.6). Což je něco jiného než systém kódování barev PAL, SECAM a NTSC. Pal je používán ve většině zemí Evropy, Secam ve Francii, v Rusku a ve většině zemí Afriky. Pouze ze vstupů EXT1 a EXT2 lze reprodukovat nahrávky se systémem kódování barev NTSC.

16:9: Označuje poměr mezi šířkou a výškou obrazovky. Televizory se širokou obrazovkou mají poměr 16:9, tradiční obrazovky 4:3.

Úvod

Používanie režimu monitora počitača .....10

Používanie režimu HD (High Definition – Vysoké rozlíšenie) ..... I I

Periférne zariadenia

Videorekordér 12

Ostatné zariadenia ....13

Odstráňte izolačný pásik z batérie, čím aktivujete dial'kové ovládanie.

V s nahe napomôct ochrane životného prostredia, dodávaná batéria neobsahuje ortut, nikel ani kadmium.

Vymeňte batériu. Vybité batérie nezahadzujte, ale využite dostupné možnosti recyklácie (informujte sa u vášho predajcu).

Tlačidlá na dial'kovom ovládači

1) ⏻ Pohotovostný režim

Ak chcete nastavit TV prijimač do režimu standby.Ak chcete znovu zapnút TV prijimač stlačte P -/+, 0/9 alebo AV.

13) ☐ Aktivácia režimu PIP (strana 10)

21) 0/9 Číselné klávesy

Dial'kové ovládanie Vám umožní riadit hlavné funkcie videorekordéra.

Stlačením tlačidla MODE si zvolíte požadovaný režim: DVD alebo AUX (videorekordér).

Rozsvieti sa kontrolka dial'kového ovládania a označí zvolený režim.

Po 20 sekundách nečinnosti kontrolka automaticky zhasne (TV režim).

0/9 číselné tlačidlá,

P -/+ vol'ba programov,

I-II vol'ba jazyka,

i+ menu OSD,

P◀P DVD:T-C funkcia

VCR: Funkcia "Index".

1 Pre vol'bu vašej krajiny použite tlačidlá ∧ ∨ dial'kového ovládania, potom potvrd'te tlačidlom >.

Ak sa vaša krajina v zozname neobjavi, vyberte volbu “...”

② Potom si tlačidlami ∧ a ∨ zvol'te jazyk a potvrd'te tlačidlom >.

Plug & Play

① Stlačte tlačidlo MENU. TV menu sa zobrazí na obrazovke.

TV menu Obraz Zvuk Charakt. Inštalácia Inštalácia Jazyk ▶ 0 Krajina ▶ 1 Aut. Uloženie ▶ 2 Man. Uloženie ▶ 3 Triedenie ▶ 4 Názov ▶ 5

① Stlačte MENU, vyberte Zvuk (V)a stlačte >. Objaví sa ponuka Zvuk.

TV menu Obraz Zvuk Charakit. Instalácia Mód Zvuk Ekvalizer ▶ 120 Hz Vyváženie ▶ 500 Hz Delta Hlas. ▶ 1500 Hz Limit Hlasít ▶ 5 KHz Dolby Virtual ▶ 10 KHz Uloženie ▶

② Použite tlačidlá ∧ ∨ na vybratie nastavenia a tlačidlá <> na nastavenie.
③ Akonáhle budú nastavenia vykonané, vyberte vol'bu Uložit a stlačením > ich uložte.
4 Ponuku opustíte stlačením i+

Popis nastavení :

Tento režim dovoluje zviditel'nit obrazy 4:3 na celej ploche obrazovky s ponechaním viditel'ných titulkov.

SuperWide

Používanie režimu monitora počítača

Poznámka:

① Stlačte tlačidlo AV na dial'kovom ovládaní pre zobrazenie Izvor.
② Použite kurzorové tlačidlá ∧/∨ pre vol'bu PC a stlačte kurzor > pre prepnutie do režimu PC (DVI In).

Pre navrát do režimu TV stlačte tlačidloAV, zvol'te TV a potvrd'te >.

Používanie režimu HD (High Definition)

Režim HD

① Stlačte tlačidlá AV na dial'kovom ovládaní pre zobrazenie Izvor.
② Použite kurzorové tlačidlá /V pre vol'bu HD a potom stlačte kurzor > pre prepnutie TV do režimu HD.

Pre navrát do režimu TV stlačte tlačidloAV, zvol'te TV a potvrďte >.

Použítie HD menu

Vykonajte zapojenia uvedené oproti. Používajte kvalitný eurokonektorový kábel.

Stlačte tlačidlo AV, čím zvolíte EXT1, EXT2/S-VHS2 (S-VHS signály zo zásuvky EXT2)

Vykonajte zapojenia uvedené oproti.

Pomocou tlačidla AV, zvol'te AV/S-VHS3.

Pripojte výstup pre monitor (DVI) vašeho počítača k DVI In na TV. Pripojte zvukový výstup Audio vašeho počítače k vstupu DVI Audio in na TV.

PC s VGA

Pripojte výstup pre monitor (VGA) vašeho počítača pomocou adaptéra VGA/DVI k DVI In na TV.

Pripojte zvukový výstup Audio vašeho počítače k vstupu DVI Audio in na TV.

Optimálne rozlíšenie obrazovky získate nastavením počítača do režimu 1024 x 768, 60 Hz.

Seznam frekvenčních pásem vysílačů.
