FWS-125K - Frézka Ferm - Bezplatný návod k obsluze

NÁVOD K OBSLUZE FWS-125K Ferm

Timto vyhlašujeme, že tento výrobek je v souladu s následujícími normami nebo normativními dokumenty:

EN50144-1, EN50144-2-10,

EN55014-1, EN55014-2

EN61000-3-2, EN61000-3-3

podle požadavku uvedených ve směrnicích

98/37EEC

73/23EEC

89/336EEC

dne 1.7.2003

GENEMUIDEN NL

W.Kamphof

Oddělení kvality

Záruka

Podmínky záruky naleznete na samostatně dodaném záručním listu.

VERSION 0307-23

Ferm B.V

Genemuiden Holland

POBox134

NL-8280 Genemulden

tel:[phone]

fax:[phone]

www.ferm.nl

ZávadyProblém	Možná příčina	Řešení
Elektrický motor se přehřivá a vynechává.	Byla aktivovaná ochrana proti přehřátí.	Počkejte několik minut, dokud stroj vychladne a poté jej znovu nastartujte.
	Motor je vadný.	Vezměte stroj k prodejci Ferm, aby jej zkontroloval a/nebo opravil.
Stroj je zapnutý, ale neběží.	Byla aktivovaná ochrana proti přetižení.	Stroj znovu spustče.
	Byla aktivovaná ochrana proti přehřátí.	Počkejte několik minut, dokud stroj vychladne a poté jej znovu nastartujte.
	Vypínač je poškozený.	Vezměte stroj k prodejci Ferm, aby jej zkontroloval a/nebo opravil.
Řezání je složitě a spára není pravidelná.	Řezné kotouče jsou ohnuté nebo tupé.	Vyměňte řezné kotouče.
Pří řezání se obrobek silně chvěje.	Řezné kotouče jsou přehřáté nebo deformované.	Vyměňte řezné kotouče.
Stroj funguje chybně a/nebo hlučně.	Uhlikové kartáče jsou opotřebené.	Vezměte stroj k prodejci Ferm, aby vyměnil uhlikové kartáče.

1. Nástroj pečlivě udržuite.

• Nástroj udržujte čistý a ostrý.

- Dodržujte pokyny k mazání a montáži příslušenství.

- Napájecí kabel pravidelně kontrolujte a poškozený kabel nechejte opravit v autorizo vaném servisu.

- Pravidelně kontrolujte prodlužovací kabely a vyměňte je, pokud jsou poškozené.

- Rukojeti udržujte suché, čisté a bez maziva a oleje.

1. Vždy vyjměte zástrčku z elektrické zásuvky, když:

• stroj nepouživáte;

• stroj opravujete;

• vyměňujete příslušenstvi, jako např. břity.

1. Okamžitě opravte všechny vady. Pravidelně kontrolujte všechny pohyblivé části, příslušenství a další součástky, které mohou ovlivnit správný provoz.

- Všechny servisni práce nechejte provést v autorizovaném servisním středisku.

▼ MAITENANCE AND REPAIR

▼ ÁLTALÁNOS TUDNIVALÓK

Koupi tohoto vysoce kvalitniho nástroje Ferm jste udělali skvěly výběr. Produkty Ferm jsou robustní, bezpečné a snadno se používaji.

Při manipulaci a údržbě tohoto nástroje je velmi důležité být opatrný. Přečtěte si prosim celý návod a postupujte podle uvedených pokynů. Pak si můžete vychutnat mnoho let služby vašeho nástroje Ferm.

Specifikace

Napětí 230 V\~

Frekvence 50 Hz

Jmenovitý výkon 1300 W

Rotační rychlost (bez zatížení) 9000/min

Max.řezníhloubka 8-30 mm

Max. šiřka spáry 8-26 mm

Hmotnost 4 kg

Řezný kotouč (2x) ∅125 x 22,2 x 2,0

Lwa(Hladinaakustickéhovýkonu) 105,8 dB(A)

Úroveň vibraci 2,5 m/s

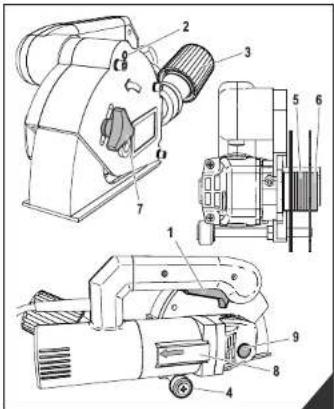

1. Spoušt

2. Připojovací bod pro

rukojet

1. Připojka pro

mechanické

odsávání prachu

1. Vodici kladka

2. Rozpěrné

podložky

1. Matice vřetene

2. Blokovací knoflik

hloubky řezu

1. Směr řezu

2. Blokováni hřidele

Obsah baleni

• Elektrická vyřezávačka spár do zdiva
• Rukojet'
• Diamantové řezné kotouče (2x)
• Vačkový klič
• Šestiúhelnikový klič
- Oklepávací kladivo
- Adapter pro odprašování
• Sada uhlikových kartáčů
• Návod k použití
• Záruční list

Bezpečnostní opatření

V tomto návodě k obsluze se používají následujici symboly:

Výstraha: Nedodržení pokynů uvedených

v tomto návodě k obsluze způsobi nebezpeči zranění, smrti nebo poškození stroje.

Výstraha: elektrický proud.

Stroj je dvojnásobně izolovaný v

souladu s EN50144; proto není

potřebné uzemnění.

Vizuální kontrola před zahájením práce

Elektrická vyřozávačka spár do zdiva FWS-125K

USING THE TOOL

Při práci s elektrickými nástroji musite vždy dodržet základní bezpečnostní opatření včetně těch, které jsou uvedené niže, abyste minimalizovali riziko požáru, elektrického šoku a zranění osob.

Pred použitím přístroje si přečtěte všechny pokyny k bezpečnému použití a uložte je v blízkosti stroje.

Pokyny k bezpečnému použití:

I Udržujte pracovní prostředí v čistotě

- Znečištěné pracovní místo a stůl mohou snadno způsobit nehody.

2 Věnujte pozornost podmínkám v okolí.

- Elektrické nástroje nevystavujte deštové vodě.

- Elektrické přístroje nikdy nepoužívejte ve vlhkém nebo mokrém prostředí.

- Zajistěte, aby pracovní plocha byla dostatečně osvětlená.

- Elektrické nástroje nikdy nepoužívejte na místech, kde je nebezpeči požáru nebo výbuchu.

3 Chraňte se před elektrickým šokem

- Vyhněte se tělesnému kontaktu s uzem něnými plochami (jako jsou potrubí, radiáto ry, ohřivače, ledničky).

4 Děti udržujte v bezpečné vzdálenosti

- Nedovolte, aby se kolemstojící dotýkali přístroje nebo prodlužovacího kabelu.

- Nedovolte, aby kolemstojici vstupovali na pracoviště.

5 Nástroje, které nepouživáte, odložte

- Nástroje, které nepouživáte, uložte na suché místo, které je ve vyšší poloze nebo jej lze uzamknout, aby bylo mimo dosahu dětí.

6 Stroj nepřetěžujte

- Dobré a bezpečné výsledky dosáhnete s doporučenými nastaveními nástroje.

7 Na práci používejte správné nástroje

• P ro těžké práce nepouživejte slabé nástroje nebo přislušenství.

- Přístroj nikdy nepoužívejte na práce, pro které není určený. Například kruhovou pilu nepoužívejte k pilení větev nebo kácení stromů.

8 Použijte vhodný pracovní oděv

- Nenoste volný oděv nebo šperky, které se mohou zachytit v pohyblivých částech stroje.

- Při práce venku doporučujeme gumové rukavice a obuv s pevným držením.

- Dlouhé vlasy udržujte mimo nebezpečnou zónu pomoci čelenky nebo sit'ky na vlasy.

9 Použivejte bezpečnostní brýle

• P okud se při práci tvoří prach, použivejte prachovou nebo ochrannou masku.

10 Zapojte systém odprašování

- P okud je prístroj vybavený připojkou na systém odprašování, zajistěte, aby byl připojen a správně fungoval.

II Napájecí kabel používejte pouze k určenému účelu

- Nástroj nikdy nenoste za napájecí kabel a zástrčku nikdy nevytahujte zatažením za napájecí kabel.

- Kabel chraňte před horkem, olejem a ostrými okraji.

12 Nepřepínejte se

- Ujistěte se, že stojíte pevně na zemi a vždy udržujte rovnováhu.

13 Nástroj pečlivě udržujte.

- Rezné zařízení udržujte ostré a čisté, abyste bezpečně dosáhli dobré výsledky.

- Dodržujte pokyny k mazání a výměně součástek.

- N a pájecí kabel pravidelně kontrolujte a poškozený kabel nechejte opravit v autorizo vaném servisu.

▼ VŠEOBECNÉ BEZPEČNOSTNÍ INSTRUKCE

• Pravidelné kontrolujte prodlužovaci kabely a vyměňte je, pokud jsou poškozené.
• Rukojeti udržujte suché, čisté a bez maziva a oleje.
  14 Vyjměte zástrčku z elektrické zásuvky
• Když přístroj nepoužíváte a před výměnou příslušenství jako jsou čepele, hroty a nože.
  15 Odstraňte nastavovací nástroje a klíče
• Zvykněte si před každým zapnutím stroje zkontrolovat, zda byly odstraněné všechny nastavovací nástroje a klíče.
  16 Zabraňte nechtěnému spuštění
• Z a pojené přístroje nikdy nepřenášejte s prstem na vypínači. Před připojením stroje k napájení se ujistěte, že vypínač je v poloze OFF (vypnuto).
  17 Prodlužovaci kabely na venkovni použiti
• Kdykoliv používáte přístroj venku, používejte pouze prodlužovaci kabely výslovně určené pro venkovní použiti.
  18 Bud'te ostražití
• Sledujte, co děláte. Používejte zdravý rozum. Přístroj nepoužívejte, jste-li unaven.
  19 Zkontrolujte poškozené části
• P okud před dalšim použičím přístroje byla poškozena bezpečnostní funkce jako například ochranný kryt nebo jiná část, budťe si absolutně jisti, že stroj lze nadále bezpečně používat a že tato část pořád dokáže provádět svou ochrannou funkci.
• Z k ontrolujte zarovnání a volný pohyb pohy blivých části, možné poškození části, příslušenství a všechny nesrovnalosti, které mohou negativně ovlivnit provoz.
• Bezpečnostní kryt nebo jinou poškozenou část je třeba správně opravit nebo vyměnit v autorizovaném servisním středisku, není-li v tomto návodě k obsluze uvedeno jinak.
• Všechny vadné spinače nechejte vyměnit v autorizovaném servisním středisku.

16

- Pristroj nikdy nepouživejte, pokud jej nelze vypnout a zapnout vypinačem.

20 Výstraha

• P oužití jakékoliv součástky nebo příslušenství, které není uvedené v tomto návodě, může vést k zranění.

21 Stroj dejte opravit kvalifikovanému servisni mu zástupci

- T ento elektrický nástroj je vyrobený v souladu s relevantními bezpečnostními směr nicemi.

Opravy může provést pouze kvalifikovaný opravář a pouze s použitím originálních náhradních dilů, protože neodborná oprava může způsobit riziko pro uživatele.

Použití

Řezání spár v materiálech jako je beton, zdivo a dlažba, bez použití vody, s vodici kladkou.

Nikdy nevrtejte, neřežte a nedčlejte spáry do povrchů, vekterých může býtskrytá elektrická kabeláž anebo plynové nebo vodovodní potrubí. Na vyhledání skryté kabeláže nebo potrubí použijte vhodný detektor anebo požádejte o pomoc místní energetickou a vodovodníspolečnost.

Elektrická vyřczávačka spár do zdiva FWS-125K
