ML 36DL - Sekačka na trávu HITACHI - Bezplatný návod k obsluze
Najděte návod k zařízení zdarma ML 36DL HITACHI ve formátu PDF.
| Typ výrobku | Akumulátorová sekačka na trávu |
| Značka | Hitachi |
| Model | ML 36DL |
| Napájení | Lithium-iontová baterie 36 V (model BSL3625) |
| Nabíječka | UC36YRSL |
| Šířka sečení | 36 cm (přibližně) |
| Výška sečení | 2,8 - 6,8 cm (6 stupňů) |
| Rychlost otáčení motoru | 3200 ot./min (normální režim) / 2600 ot./min (ekonomický režim) |
| Nabíjecí napětí | 14,4 - 36 V |
| Doba nabíjení baterie | Přibližně 75 min |
| Hmotnost nabíječky | 0,7 kg |
| Kapacita sběrného koše | Nespecifikováno |
| Bezpečnostní zařízení | Bezpečnostní rukojeť, odblokovací klíč, nárazová klapka |
| Nastavení výšky rukojeti | Ano |
| Ukazatel plnění | Ano |
| Ukazatel stavu baterie | Ano (3 úrovně) |
| Pracovní režim | Normální a ekonomický |
| Určení použití | Sekání domácích trávníků |
| Běžná údržba | Čištění po použití, kontrola nože |
| Výměna nože | Autorizovaným servisem Hitachi |
| Skladování | Baterie vyjmuta, suché místo |
| Záruka | Podle legislativy země nákupu |
Často kladené otázky - ML 36DL HITACHI
Dotazy uživatelů ohledně ML 36DL HITACHI
0 otázka o tomto zařízení. Odpovězte na ty, které znáte, nebo položte vlastní.
Položte novou otázku o tomto zařízení
Stáhněte si návod pro váš Sekačka na trávu ve formátu PDF zdarma! Najděte svůj návod ML 36DL - HITACHI a vezměte svůj elektronický přístroj zpět do rukou. Na této stránce jsou zveřejněny všechny dokumenty potřebné k používání vašeho zařízení. ML 36DL značky HITACHI.
NÁVOD K OBSLUZE ML 36DL HITACHI
cs Překlad originálního návodu k použití....86
K této příručce....86
Popis výrobku....86
Bezpečnostní upozornění....88
Montáž....89
Uvedení do provozu....89
Obsluha....90
Pracovní pokyn....91
Uložení....91
Opravy....91
Péče a údržba....91
Likvidace....92
Přeprava....92
Pomoc při poruchách....93
Záruka....94
K TÉTO PŘÍRUČCE
Před uvedením do provozu si přečtěte tuto dokumentaci. To je předpokladem bezpečné práce a bezporuchové manipulace.
Dodržujte bezpečnostní a výstražné pokyny z této dokumentace a na zařízení.
Tato dokumentace je trvalou součástí popsaného výrobku a v případě jeho prodeje by měla být předána kupujícímu.
Vysvětivky k symbolům
POZOR!
Přesné dodržování těchto výstražných upozornění zabraňuje škodám na zdraví osob a / nebo věcným škodám.
Speciální upozornění pro snadnější po- chopení a manipulaci s přístrojem.
POPIS VÝROBKU
V této dokumentaci jsou popsány akumulátorové trávní sekačky s košem na zachycení trávy.
Použití v souladu s určením
Tento přístroj je určen jen k sekání trávníku pro soukromé účely.
Jakékoliv jiné a tento rámec přesahující použití se považuje za použití v rozporu s určením.
Možné chybné použití
Tato trávní sekačka není vhodná k použití ve veřejných zařízeních, parcích, sportovištích a také v zemědělství a lesnictví.
Stávající bezpečnostní zařízení se nesmí demontovat nebo přemošťovat, např. přivázáním bezpečnostního úchytu k držadlu
Nepoužívejte přístroj v dešti a/nebo na mo- krém trávníku
Přístroj se nesmí provozovat komerčně
Bezpečnostní a ochranná zařízení
POZOR!
Nebezpečí poranění!
Bezpečnostní a ochranná zařízení nesmí být zrušena.
Bezpečnostní úchyt
Přístroj je vybaven bezpečnostním úchytem. V okamžiku nebezpečí jej prostě pustte. Motor a řezný nůž se zastaví.
Odrážecí kryt
Odrážecí kryt chrání před vymršťovanými předměty.
Bezpečnostní klíč
Aby se zamezilo neúmyslnému zapnutí, je přístroj vybaven bezpečnostním klíčem. Přístroj před prací na údržbě vypněte a vždy vytáhněte bezpečnostní klíč.

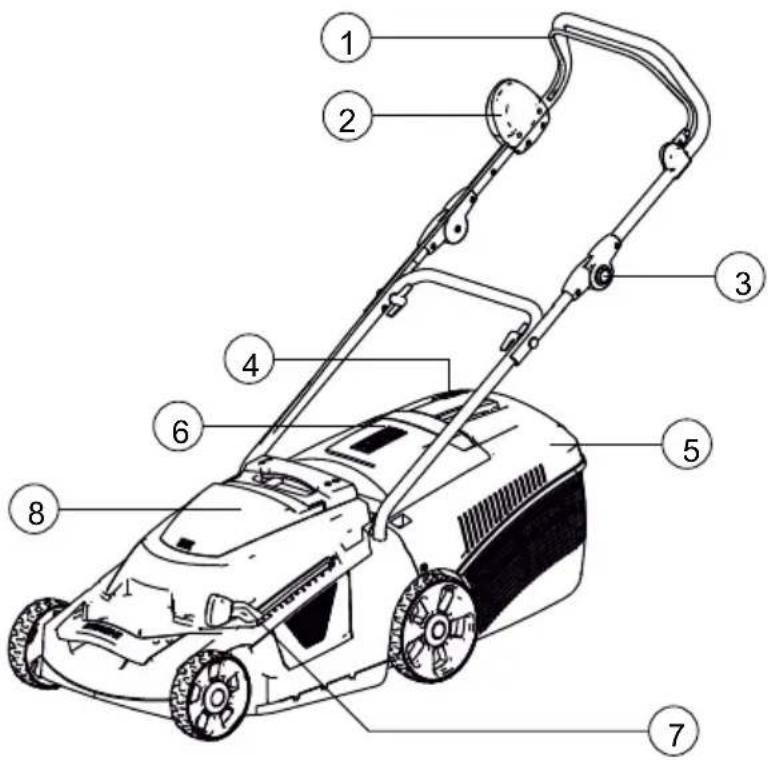

Přehled výrobku
| 1 | Bezpečnostní úchyt | 7 | Nastavení výšky sekání |
| 2 | Zapínač | 8 | Přihrádka na akumulátor |
| 3 | Nastavení držadla | 9 | Dobíječka akumulátoru |
| 4 | Zobrazení naplnění | 10 | Bezpečnostní klíč |
| 5 | Koš na zachycení trávy | 11 | Akumulátor |
| 6 | Nárazová klapka |
Pozor! Obzvláštní opatrnost při manipulaci.
Před uvedením do provozu si přečtěte návod na použití!
Třetí osoby se nesmí zdržovat v nebezpečném úseku!
Pozor nebezpečí! Ruce a nohy musí být mimo dosah sekacího mechanismu! Dejte si pozor na ostrý sekací nůž! Řezací kotouč pokračuje v rotaci po motoru vypnutí.
Udržujte odstup od nebezpečného úseku.
Před prací na přístroji vždy vytáhněte bezpečnostní klíč.
Pozor! Ostré řezné nože!
Nesahejte do sekacího mechanismu.
BEZPEČNOSTNÍ UPOZORNĚNÍ
Řidič stroje nebo uživatel je odpovědný za nehody s jinými osobami a jejich majetkem.
POZOR!
Nebezpečí poranění!
Bezpečnostní a ochranná zařízení nesmí být zrušena.
Bezpečnost elektrických součástí
Síťové napětí se musí shodovat s údaji síťového napětí pro nabíječku v technických údajích, nepoužívejte jiné síťové napětí.
Bezpečnostní upozornění pro akumulátor a nabíječku
POZOR!
Pozor - nebezpečí požáru a výbuchu!
Neodhazujte akumulátor do otevřeného plamene
Používejte akumulátor a nabíječku jen v prostorách, kde jsou chráněny před deštěm a mokrem.
- Chraňte akumulátor před žárem a přímým slunečním svitem
Nespojujte akumulátor nakrátko
- Chraňte přístroj, akumulátor a nabíječku před vlhkostí
Používejte jen originální akumulátory a nabíječky od výrobce.
Akumulátor neotvírejte. Hrozí nebezpečí zkratu
V případě chybného použití může z akumulátoru vytéct kapalina. Zabraňte kontaktu s kapalinou. V případě náhodného kontaktu opláchněte vodou. Pokud se kapalina dostane do očí, vyhledejte lékaře.
Bezpečnostní upozornění pro obsluhu
UPOZORNĚNÍ!
Pozor - nebezpečí poranění!
Neúmyslným zapnutím může dojít k ne- jzávažnějším poraněním. Aby se tomu zabránilo, je nutné po vypnutí vytáhnout bezpečnostní klíč!
Vyhledejte po kontaktu s cizími tělesy na trávní sekačce poškozená místa. Při poškození s těžkými následky vyhledejte servisní středisko firmy Hitachi.
Vytáhněte bezpečnostní klíč před:
- ponecháním přístroje bez dozoru
■ kontrolou, čištěním nebo údržbou přístroje
vložením akumulátoru
výskytem poruch a neobvyklé vibrate na přístroji
■ uvolněním zablokování
odstraněním ucpání
■ kontaktem s cizími tělesy
Děti a osoby, které nejsou seznámeny s návodem k obsluze, nesmějí zařízení používat.
Dodržujte místní ustanovení týkající se minimálního věku osob obsluhy přístroje.
Zařízení neobsluhujte pod vlivem alkoholu, drog nebo léků.
Před každým použitím zkontrolujte přístroj a akumulátor, zda nejsou poškozeny, a poškozené díly nechejte vyměnit
Před použitim vždy zkontrolujte, zda nejsou nože, šrouby noŽŮ a střihaci sestava opotřebovane nebo poŠkozene.
Před sekáním odstraňte ze sekané plochy všechna cizí tělesa
Noste pracovní oděv vhodný pro tento účel:
dlouhé kalhoty
pevnou a protiskluznou obuv
Při práci dbejte na bezpečný postoj.
V ohrožené oblasti se nesmí zdržovat cizí osoby.
Tělo a oblečení udržujte mimo dosah řezného mechanismu.
Pracujte jen za dostatečného denního světla nebo umělého osvětlení.
Při sekání posouvejte přístroj dopředu, nikdy necouvejte
Trávní sekačku nikdy nepřibližujte k tělu
Nesekejte přes překážky (např. větve, kořeny).
■ Posekanou trávu odstraňujte jen se zastaveným motorem.
Přístroj nikdy nezvedejte nebo nepřenášejte, jestliže motor běží
Přístroj připravený k provozu nenechávejte bez dozoru
MONTÁŽ
Provedte sestavení podle přiloženého montážního návodu.
POZOR!
Přístroj je dovoleno provozovat až po skončení celé montáže.
UVEDENÍ DO PROVOZU
NABÍJEČKA
| Model UC36YRSL | |
| Nabijeci napětí | 14,4 V – 36 V |
| Váha | 0,7 kg |
NABÍJENÍ
Před používáním tohoto elektrického nástroje nabijte akumulátor podle následujících pokynů.
-
Zapojte napájecí šňůru nabíječky do konektoru. Po připojení napájecího kabelu do sitě se hlavní indikátor nabíječky červeně rozbliká. (V jednosekundových intervalech)
-
Vložte akumulátor do nabíječky Baterii pevně vložte do nabíječky, dokud nebude čára viditelná, jak je zobrazeno na obr (Viz. Obr. 2, 3)
-
Nabíjení Při vložení akumulátoru do navíječky se spustí a hlavní indikátor začne svítit červerě. Když je akumulátor zcela nabitý, hlavní indikátor se nabíječky červeně rozbliká. (V jednosekundových intervalech) (Viz. Tabulka 1)
(1) Indikátor Indikátor bude signalizovat stav akumulátoru tak, jak je uvedeno v Tabulce 1.
Teploty pro nabíjecí baterie jsou uvedeny v Tabulce 2. Zahřáté baterie se musí nechat před nabíjením chvíli vychladnout.
Tabulka 2 Rozmezí teplot, při kterých lze akumulátory nabíjet
| Akumulátory | Rozmezí teplot pro nabíjení |
| BSL3625 | 0°C - 50°C |
(3) Doba nabíjení
V závislosti na kombinaci akumulátoru a nabíječky je doba nabíjení uvedena v Tabulce 3.
Tabulka 3 Doba nabíjení (při 20°C).
| Nabiječka Akumulátor | UC36YRSL |
| BSL3625 | Asi 75 min. |
POZNÁMKA:
Doba nabíjení se může měnit podle teploty a napětí na zdroji.
-
Odpojte nabíječku od zdroje elektrického proudu
-
Pevně držte nabíječku a vytáhněte akumulátor POZNÁMKA:
Po ukončení nabíjení nejdříve vyjměte akumulátory z nabíječky a uložte je na bezpečném místě.
Teplota by se měla při nabíjení pohybo- vat v rozsahu 0 °C až +40 °C.
Doba nabíjení při plném nabití činí max. 1,5 hodiny. Jestliže se doba provozu akumulátoru navzdory plnému nabití podstatně zkrátí, je akumulátor opotřebovaný a musí se vyměnit za nový originální akumulátor.
Tabulka 1
| Signalizace indikátoru | ||||
| Hlavní indikátor svítí nebo bliká čerbeně. | Před nabíjením | Bliká | Svítí 0,5 sekund. Vypne 0,5 sekund.(Vypne 0,5 sekund) | |
| Během nabíjení | Svítí | Svítí bez přestávky. | ||
| Nabíjení dokončeno | Bliká | Svítí 0,5 sekund. Vypne 0,5 sekund.(Vypne 0,5 sekund) | ||
| Nelze nabíjet | Rychle bliká | Svítí 0,1 sekundy. Vypne 0,1 sekundy.(Vypne 0,1 sekund) | Závada na akumulátoru nebo nabíječe. | |
| Hlavní indikátor svítí zeleně. | Pohotovostní režim při přehřátí | Svítí | Svítí bez přestávky. | Přehřátá baterie.Nelze nabíjet.(Nabíjení bude pokračovat po ochlazení baterie) |
VYJMUTÍ/VÝMĚNA AKUMULÁTORU
Vyjmutí akumulátoru
Zámek akumulátoru, abyste mohli vyjmout akumulátor (6)
POZOR
Nikdy nezkratujte akumulátor.
Instalace akumulátoru
- Zatlačte na víko pro akumulátor na přístroji, aby se otevřelo.(4)
- Na přístroji vytáhněte bezpečnostní klíč.(5)
- Stiskněte tlačítka na baterii. (6a)
- Lehkým tlakem zasuňte akumulátor do přihrádky až na doraz tak, aby kontaktní zdířka na akumulátoru pevně přilehla ke kontaktnímu konektoru přístroje (6b).
- Znovu zasuňte klíč do spínače a otočte jím (11a).
- Jednou zatlačte na víko akumulátoru, aby se zavřelo (4).
OBSLUHA
Nastavení výšky sekání (7)
POZOR!
Pozor - nebezpečí poranění!
Výšku sekání nastavujte jen za vypnutého motoru a stojícího řezného nože!
- Sklopte páku k odjištění stranou a podržte (7).
V případě nízkého trávníku posuňte páku směrem k přednímu kolu, min. stupeň 1: 2.8 cm
V vyššího nízkého trávníku posuňte páku směrem k zadnímu kolu, max. stupeň 6: 6.8 cm
- Páku uvolněte a lehce posuňte dopředu nebo dozadu, až zapadne do požadovaného stupně.
Nastavení držadla (8)
- Stiskněte obě tlačítka na držadlech (8a)
- Nastavte požadovanou výšku (8b)
- Tlačitka uvolněte a nechejte držadlo zapadnout do polohy.
Ukazatel naplnění (9)
Ukazatel naplnění je při sekání tlačen proudem vzduchu nahoru( 9a). Až je koš na zachycení trávy plný, přiléhá ukazatel naplnění ke koši (9b). Koš na zachycení trávy se musí vyprázdnit.
Upevnění koše na zachycení trávy (10)
POZOR!
Pozor - nebezpečí poranění!
Koš na zachycení trávy odebírejte a nasazujte jen za vypnutého motoru a stojícího rezného nože.
- Nadzvedněte nárazovou klapku a koš (10a) na zachycení trávy zavěste do držáků. (10b)
Vyprázdnění koše na zachycení trávy (10)
- Nadzvedněte nárazovou klapku.
- Koš na zachycení trávy vyvěste a odeberte směrem dozadu.
- Koš na zachycení trávy vyprázdněte.
- Nadzvedněte nárazovou klapku a koš na za- chycení trávy zavěste zpátky do držáků. (10)
Zapnutí motoru (11)
Spouštějte trávní sekačku jen na rovném podkladu, ne na vysoké trávě. Na podkladu se nesmí vyskytovat cizí tělesa, jako např. kameny. Trávní sekačku pro spuštění nezvedejte nebo neklopte.
- Znovu zasuňte klíč do spínače a otočte jím (11a).
- Startovací tlačítko spínače podržte stisknuté (11b).
- Přitáhněte bezpečnostní úchyt k držadlu a podržte (11c).
- Startovací tlačítko uvolněte.
Vypnutí motoru
- Uvolněte bezpečnostní prvek. (11c)
- Vyčkejte, než se řezný nůž zastaví.
- Vytáhněte bezpečnostní klíč z přístroje (5).
Ukazatele stavu akumulátoru (12)
Baterie svítí celá: Akumulátor nabitý na 100–67 %
Baterie svítí napůl: Akumulátor nabitý na 66–34 %
Baterie nesvítí
Otáčky / motor (13)
Můžete si vybrat normální režim nebo režim Eco Normální režim: 3200 +/- 100 min ^-1 Režim Eco: 2600 +/- 100 min ^-1
Zobrazení stavu proti přehřátí (14)
Pokud jsou všechny tři lampy bliká, stav vysoké teploty. Pak nelze spustit, dokud se ochladí to. Když se ochladil dolů, může být znovu navázáno.
PRACOVNÍ POKYN
Dodržujte místní předpisy o provozování trávních sekaček.
V ohrožené oblasti se nesmí zdržovat cizí osoby.
Sekejte pouze za dobré viditelnosti
Přístroj ved'te pouze krokem.
Sekejte pouze s ostrými žacími noži
Nesekejte přes překážky (např. větve, kořeny).
Při sekání ve svahu sekejte vždy po vrstevnici (příčně ke svahu). Travní sekačku nepouží-vejte směrem dolů ze svahu nebo nahoru do svahu a na svazích se sklonem vyšším než 20°.
Dbejte zvýšené pozornosti při změně směru sekání ve svahu.
Provozní doba akumulátoru trávní sekačky závisí na stavu akumulátoru, vlastnostech trávníku a nastavení výšky sekání. Častým zapínáním a vypínáním se se provozní doba rovněž snižuje.
Optimální provozní doby dosáhnete častým sekáním trávníku a tedy udržováním krát-kého trávníku
Tipy pro sekání
Skladování akumulátorové trávní sekačky
Aby sekačka zabírala jen málo místa, sklopte horní držadlo.
Přístroj skladujte vždy s vyjmutým akumulátorem a vytaženým bezpečnostním klíčem
■ Skladujte přístroj v suchu a nepřístupný pro děti a nepovolené osoby
Skladování akumulátoru a nabíječky
Přesvědčte se, že je baterie po delším uskladnění (3 měsíce a více) plně nabitá. U baterie s nižší kapacitou se může stát, že po delším skladování již nepůjde nabít.
Nabíječku akumulátoru uchovávejte na místě s teplotou do 40 °C a mimo dosah dětí
OPRAVY
Práce na opravách smí vykonávat jen servisní střediska firmy Hitachi nebo autorizované odborné provozovny
Aby se zabránilo nevyváženosti, smí se řezný nástroj a upevňovací šroub vyměňovat jen v sadě
PÉČE A ÚDRŽBA
POZOR!
Pozor - nebezpečí poranění!
Před prací na údržbě a ošetřování vždy vytáhněte bezpečnostní klíč!
Před prací na údržbě a ošetřování řezného nože noste vždy pracovní rukavice! Nevyvážené řezné nože vyvolávají silné vibrace a poškozují sekačku.
POZOR!
Nože a hřídel motoru se nesmí při poškození rovnat!
Pravidelně kontrolujte funkci a opotřebení zařízení k zachytávání trávy
Po sekání trávy přístroj důkladně vyčistěte ručním smetáčkem nebo utěrkou. Neodstraněné nečistoty na spodní straně přístroje mohou negativně ovlivnit funkci
Přístroj neostřikujte vodou! Průnikem vody se může zničit spínač i akumulátor a elektromotor
- Řezný nůž pravidelně kontrolujte, zda není poškozen. Tupé nebo poškozené řezné nože nechejte naostřit / vyměnit jen servisním střediskem firmy Hitachi nebo autorizovanou odbornou provozovnou. Dobroušené řezné nože je nutné vyvážit Utahovací moment šroubu nože 15 Nm +5
Postarejte se o to, aby byly všechny ma-
tice, čepy a šrouby pevně dotažené a aby byl
přístroj v bezpečném provozním stavu.
Před odstavením přístroje do uzavřeného prostoru nechte zchladnout motor.
Odborná kontrola je potřebná:
po najetí na překážku
při zablokování motoru
při zohnutí řezného nože
při zohnutí hřídele motoru
při poškození, vytečení akumulátoru
LIKVIDACE
Vysloužilé přístroje, baterie nebo akumulátory nelikvidujte s domovním odpadem!
Obal, přístroj a příslušenství jsou vyrobeny z recyklovatelného amteriálu a likvidují se odpovídajícím způsobem.
Akumulátory likvidujte jen ve vybitém stavu
Povinností uživatele je odevzdat baterie a akumulátory zpět. Lze je zdarma odevzdat v prodejnách.
K likvidaci jsou následující možnosti:
■ prostřednictvím odborné prodejny
■ prostřednictvím sběrného střediska označeného znakem CCR
PŘEPRAVA
Akumulátor je vyzkoušen podle příručky OSN. Proto akumulátor nepodléhá jako jednotlivý díl ani vložený do přístroje národním a mezinárodním předpisům pro nebezpečné zboží.
Přepravujte akumulátor jen v přístroji nebo originálním obalu
Při přepravě více akumulátorů by se mohl vz-
tahovat předpis pro nebezpečné zboží
POMOC PŘI PORUCHÁCH
POZOR!
Při všech pracích na údržbě a ošetřování noste rukavice!
| Porucha při provozu | Možná příčina | Řešení |
| Motor neběží | Bezpečnostní klíč není zasunutý | Zasuňte bezpečnostní klíč |
| Řídící kabel nebo spínač defektní | Pozor! Přístroj neprovozujte! Vyh-ledejte servisní středisko Hitachi | |
| Akumulátor chybí nebo není správně vložen | Vložte akumulátor správně | |
| Řezný nůž zablokovaný | Pozor! Bez rukavic neprovádějte práce na údržbě nože!■ Odstraňte z nože zábranu■ Spust’te sekačku na nízkém trávníku | |
| Je spálená pojistka.Pojistka je nainstalován v počítači. | Vyhledejte servisní středisko Hitachi | |
| Výkon motoru klesá | Akumulátor prázdný | Nabijte akumulátor |
| Nůž tupý | Nechejte nůž naostřit v servisním středisku Hitachi | |
| Ve výhozu příliš mnoho trávy | Trávu odstraňte, vyčistěte nára-zovou klapku | |
| Motor se během sekání zas-taví | Nůž tupý | Nechejte nůž naostřit v servisním středisku Hitachi |
| Přetížení motoru | Akumulátorovou trávní sekačku vypněte, postavte ji na rovný pod-klad nebo nízkou trávu a spust’te znovu | |
| Koš na zachycení trávy se nedostatečně plní | Trávník je mokrý | Nechejte trávník oschnout |
| Koš na zachycení trávy ucpaný | Vyčistěte mříž koše na zachycení trávy | |
| Příliš mnoho trávy v kanálu výhozu nebo krytu | Vyčistěte kanál výhozu / kryt Upravte výšku sekání | |
| Řezný nůž tupý | Nechejte nůž naostřit v servisním středisku Hitachi | |
| Provozní doba akumulátoru výrazně klesla | Výška sekání příliš nízká | Nastavte výšku sekání výše |
| Tráva příliš vysoká nebo vlhká | Zlepšete podmínky: nechejte oschnout, nastavte výšku sekání výše | |
| Rychlost sekání příliš vysoká | Rychlost sekání zpomalte. Vyčistěte kanál výhozu / kryt, musí být možné řezným nožem volně otáčet | |
| Sekání s plným košem na zachycení trávy | Koš na zachycení trávy vyprázdněte a vyčistěte kanál výhozu | |
| Životnost akumulátoru skončila | Vyměňte akumulátor. Používejte jen originální příslušenství od výrobce | |
| Akumulátor nelze nabít | Zástrčka nabíječky nebo kontaktní zdířka znečištěna | Vyhledejte servisní středisko Hitachi |
| Akumulátor nebo nabíječka defektní | Objednejte náhradní díly podle seznamu náhradních dílů |
V případě poruch, které nejsou v této tabulce uvedené nebo které nemůžete sami odstranit, se obraťte na příslušný zákaznický servis.
ZÁRUKA
Případné materiálové nebo výrobní vady na přístroji odstraníme během zákonné promlčecí lhůty pro nároky na odstranění vad podle naší volby opravou nebo dodáním náhradního výrobku. Promlčecí lhůta je určena právem dané země, ve které byl přístroj zakoupen.
Náš příslib záruky platí jen v případě:
- rádné manipulace s přístrojem
■ dodržování návodu k obsluze - použití originálních náhradních dílů
Záruka zaniká v případě:
■ pokusů o opravu přístroje
technických úprav přístroje
použití v rozporu s určením (např. komerčního nebo komunálního použití)
Ze záruky jsou vyloučeny:
poškození nátěru způsobená běžným opotřebením
díly podléhající opotřebení, které jsou označeny na seznamu náhradních dílů orámováním [xxx xxx (x)]
Záruční doba počíná běžet dnem nákupu koncovým odběratelem. Určující je datum na originálním dokladu o koupi. V případě uplatnění záruky se prosím obrat’te s tímto prohlášením o záruce a dokladem o koupi na svého prodejce nebo nejbližší autorizovaný zákaznický servis. Tímto příslibem záruky zůstávají zákonné nároky kupujícího na odstranění vady vůči prodávajícímu nedotčeny.
PREKLAD ORIGINÁLNEHO NÁVODU NA POUŽITIE
Obsah
O tomto návode....95
Popis výrobku....95
Bezpečnostné pokyny....97
Montáž....98
Bezpečnostný spínací oblúk
Siet'ové napätie sa musí zhodovat's údajmi siet'ového napätia pre nabíjačku v Technických údajoch, nepoužívajte žiadne iné siet'ové napätie.
Bezpečnostné upozornenia pre akumulátor a nabíjačku
POZOR!
Bezpečnostné pokyny k obsluhe
UPOZORNENIE!
Pozor - nebezpečenstvo poranenia!
Noste primeraný pracovný odev:
Telo a odev udržujte vzdialené od vyžína- cieho mechanizmu.
Kosačku na trávu nikdy nepriťahujte k telu.
Nekoste ponad prekážky (napr. konáre, korene stromov).
Rezivo odstraňujte len pri zastavenom motore.
Montáž uskutočnite podl'a priloženého návodu na montáž.
POZOR!
| Model UC36YRSL | |
| Nabíjacie napätie 14,4 V - 36 V | |
| Hmotnost’ 0,7 kg | |
NABÍJANIE
Pred použitím elektrického nástroja nabite batériu nasledovne.
-
Pripojte napájací kábel nabíjačky k zásuvke Pri zapájaní zástrčky nabíjačky do objímky bude kontrolný indikátor blikat' na červeno.(V sekundových intervaloch.)
-
Vložte batériu do nabíjačky Batériu pevne vložte do nabíjačky, až kým nevidíte čiaru tak, ako je to zobrazené na obrázku Obr. 2, 3.
-
Nabíjanie Pri vkladaní batérie do nabjačky sa spstí nabíjanie a kontrolka bude nepretržite svietit na červeno. Po úplnom nabití akumulátora začne kontrolka blikat na červeno (v 1-sekundových intervaloch). (Pozrite si Tabu I ke 1.)
(3) Pokiař ide o dobu nabíjania V závislosti na kombinácii nabíjačky a akumulátorov bude použitá doba nabíjania, ako je to uvedené v Tabul'ke 3.
Tabuška 3 Doba nabíjania (pri 20°C)
| NabijačkaAkumulátor | UC36YRSL |
| BSL3625 | Pribl. 75 min. |
POZNÁMKA:
-
Vytiahnite napäjací kábel nabíjačky zo zásuvky.
-
Nabíjačku pecvne uchopte a akumulátor vytiahnite.
POZNÁMKA:
Po použití vytiahnite akumulátor z nabíjačky a uložte ho.
Akumulátor nikdy neskratujte.
- Páku pustite a posúvajte ju l'ahko dopredu alebo dozadu, až zaskočí do želaného stupňa.
- Zatlačte obidva gombíky na rukoväti.(8a)
- Nastavte želanú výšku.(8b)
- Gombíky pustite a nechajte rukovát' zaskočit'.
- Odrážaciu klapku nadvihnite (10a) a zberný kôš na trávu zaveste do držiakov.(10b)
- Nadvihnite odrážaciu klapku.
- Zberný kôš na trávu zveste a odoberte ho smerom dozadu.
- Zberný kôš na trávu vyprázdnite.
- Odrážaciu klapku nadvihnite a zberný kôš na trávu znova zaveste do držiakov. (10)
Zapnutie motora (11)
- Znova zastrčte bezpečnostný klúč a otočte ho (11a).
- Spúšťací gombík spínača podržte stlačený (11b).
- Potiahnite bezpečnostný spínací oblúk k ru- koväti a pevne ho držte (11c).
- Spúšťací gombík pustite.
Vypnutie motora
Pred všetkými údržbovými a ošetrovacími prácami vždy vytiahnite bezpečnostný klúč!
Pri údržbových a ošetrovacích prácach na rezacom noži noste vždy pracovné rukavice!
Pre likvidáciu existujú nasledovné možnosti:
Pri všetkých údržbových a ošetrovacích prácach noste pracovné rukavice!
Záruku poskytujeme len pri:
| Acumulatori Rozmezí | teplot pro nabíjení |
| BSL3625 0°C – 50°C |
