SC-AKX16E - Hi-Fi Systém PANASONIC - Bezplatný návod k obsluze

Typ produktu	Hi-Fi systém
Značka	Panasonic
Model	SC-AKX16E
Rozměry (Š x V x H)	200 x 300 x 250 mm
Hmotnost	4.5 kg
Napájení	AC 220-240 V, 50/60 Hz
Výstupní výkon	50 W RMS
Hlavní funkce	CD přehrávač, FM/AM rádio, Bluetooth, USB, AUX vstup, Výstup pro sluchátka
Speciální funkce	LCD displej, Dálkové ovládání, Přednastavený equalizér, Časovač vypnutí
Údržba a čištění	Čistěte měkkým suchým hadříkem; vyhněte se kapalinám a rozpouštědlům
Bezpečnostní upozornění	Nevystavujte vlhkosti; neotvírejte zařízení; používejte pouze originální díly
Náhradní díly	K dispozici v autorizovaných servisních střediscích
Opravitelnost	Konzultujte opravy s kvalifikovaným technikem

Často kladené otázky - SC-AKX16E PANASONIC

Jak zapnout a vypnout systém?

Stiskněte tlačítko Power na předním panelu nebo na dálkovém ovládání pro zapnutí/vypnutí.

Jak připojit zařízení přes Bluetooth?

Aktivujte Bluetooth na zařízení, vyberte 'SC-AKX16E' ze seznamu zařízení. Potvrďte párování.

Jak přehrát CD?

Stiskněte CD na dálkovém ovládání nebo na panelu, vložte CD štítkem nahoru a stiskněte Play.

Jak poslouchat rádio?

Stiskněte Radio pro výběr FM/AM. Použijte Tuning pro vyhledávání stanic. Stiskněte Memory pro uložení.

Jak připojit USB flash disk?

Vložte USB flash disk do portu na předním panelu. Stiskněte USB pro výběr zdroje. Přehrávání začne automaticky.

Jak nastavit hlasitost?

Otáčejte knoflíkem Volume na panelu nebo stiskněte tlačítka +/- na dálkovém ovládání.

Jak nastavit časovač vypnutí?

Opakovaně stiskněte Sleep na dálkovém ovládání pro výběr požadovaného času (30, 60, 90, 120 minut).

Jak připojit reproduktory?

Připojte kabely reproduktorů ke svorkám na zadní straně: dodržujte polaritu (+/-).

Co dělat, když není zvuk?

Zkontrolujte, zda hlasitost není na nule, zda jsou reproduktory správně připojeny a zda je vybrán zdroj.

Jak vyčistit CD přehrávač?

Použijte měkký suchý hadřík k čištění CD prostoru. Nepoužívejte tekuté spreje.

NÁVOD K OBSLUZE SC-AKX16E PANASONIC

Děkujeme za zakoupení tohoto výrobku.

Pro dosažení optimálního výkonu a z bezpečnostních důvodu si pečlivě přečtěte tyto pokyny.

Uschovejte si prosím tento návod k obsluze.

Ovládejte dálkovým ovladačem. Jsou-li stejné, můžete rovněž použit tlačítka na hlavním přístroji. Váš systém a obrázky se mohou lišit. Tento návod k obsluze platí pro následující systém.

Systém SC-AKX16
Hlavní přístroj SA-AKX16
Reproduktory SB-AKX16

Bezpečnostní upozornění

VAROVÁNÍ!

Přístroj

• Abyste snížili nebezpečí vzniku požáru, úrazu elektrickým proudem nebo poškození přístroje: – Nevystavujte tento přístroj dešti, nadměrné vlhkosti, kapající vodě a postříkání.
  – Na přístroj by neměly být umist'ovány žádné objekty naplněné vodou, jako jsou například vázy.
• Používejte pouze doporučené příslušenství.
• Neodstraňujte kryt přístroje.
  – Nepokoušejte se přístroj opravit sami. Opravy přenechejte kvalifikovaným pracovníkům servisu.
• Zabraňte vniknutí kovových předmětů do přístroje.

POZOR!

Přístroj

• Abyste snížili nebezpečí vzniku požáru, úrazu elektrickým proudem nebo poškození přístroje:
  – Abyste zajistili dobré ventilační podmínky, nikdy neinstalujte tento přístroj v knihovně, vestavěné skříni nebo jiném uzavřeném prostoru.
  – Neblokujte ventilační otvory přístroje novinami, ubrusy, závěsy a jinými materiály.
  – Nepokládejte zdroje otevřeného ohně, jako například hořící svíčky, na přístroj.

- Umístěte přístroj na vodorovný povrch mimo dosah přímého slunečního záření, vysokých teplot, vlhkosti a přílišných vibrací.

- Tento přístroj je konstruován pro použití v mírném klimatu.

- Zástrčka je zařízení k odpojení. Tento přístroj nainstalujte tak, aby bylo možné napájecí kabel okamžitě vypojit ze zásuvky.

- Tento přístroj může být během používání rušen rádiovou interferenci, která je způsobena mobilním telefonem. Jestliže k takovéto interferenci dojde, zajistěte větší vzdálenost mezi tímto přístrojem a mobilním telefonem.

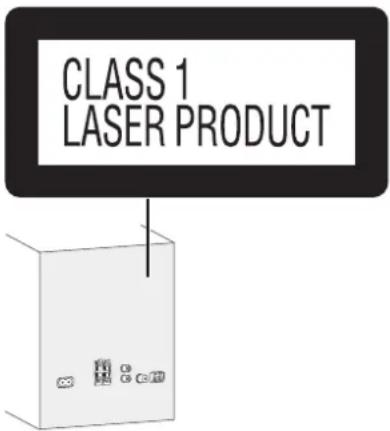

- Tento přístroj pracuje s laserovým paprskem. Při nesprávném použití ovládacích prvků, stejně jako při provádění jiných postupů, než které jsou popsány v tomto návodu, může dojít k nebezpečnému vyzařování.

Baterie

• V případě nesprávné výměny baterie hrozí nebezpečí výbuchu. Vyměňujte pouze za typ baterie, který doporučuje výrobce.
• Pří likvidaci baterií se obraťte na místní úřady nebo na prodejce a informujte se o správném způsobu likvidace.
• Nevystavujte baterie teplu nebo ohni.
• Nenechávejte baterie v automobilu vystavené prímému slunečnímu světlu po delší dobu, když jsou zavřené dveře a okna.
• Nerozebírejte ani nezkratujte baterie.
• Nedobíjejte alkalické nebo manganové baterie.
• Nepoužívejte baterie, u nichž se loupe obal.
• Jestliže dálkové ovládání nebudete používat delší dobu, vyjměte z něj baterie. Skladujte na chladném a tmavém místě.

Obsah

Bezpečnostní upozornění 2

Dodávané příslušenství. 3

Příprava dálkového ovladače 3

Umístění reprosoustavy 3

Provedení zapojení 4

Přehled ovládání 5

Disk 6

USB 7

Zvukové efekty 7

Rádio 8

Hodiny a časovače....9

Externí zařízení....9

Odstraňování závad.... 10

Údržba....11

Specifikace ....11

Informace pro spotřebitele o sběru a likvidaci odpadu z elektrických a elektronických zařízení a použitých baterií z domácností

Tyto symboly na výrobcích, obalech nebo v průvodní dokumentaci znamenají, že použitá elektrická a elektronická zařízení a balerie nepatří do běžného domácího odpadu. Správná likvidace, recyklace a opětovné použití jsou možně jen pokud odevzdáte tato zařízení a použité baterie na místech k tomu určených, za což neplatíte žádné poplatky, v souladu s platnými národnímu předpisy a se Směrnicemi 2002/96/EU a 2006/66/EU. Správnou likvidací přístrojů a baterí pomůžele šetřít cenné suroviny a předcházet možným negativním účinkům na lidské zdraví a na přírodní prostředí, které jinak mohou vzniknout při nesprávném zacházení s odpady. Další informace o sběru, likvidaci a recyklaci starých přístrojů a použitých baterí Vám poskytnou místní úřady, provozovny sběrných dvorů nebo prodejna, ve které jste toto zboží zakoupili. Při nesprávné likvidaci odpadu vám hrozí pokuta v souladu s národní legislativou a místními předpisy.

Informace pro právnické osoby se sídlem v zemích Evropské Unie (EU) Pokud chcete likvidovat elektrická nebo elektronická zařízení, obraťte se na prodejce nebo dodavatele s žádostí o další informace. [Informace o likvidaci v zemích mimo Evropskou Unii (EU)] Tyto symboly platí jen v zemích Evropské unie. Pokud chcete likvidovat tento produkt, obraťte se na místní úřady nebo prodejce a informujte se o správném způsobu likvidace.

Poznámka k symbolu baterie (symboly uprostřed a dole): Tento symbol může být použit v kombinaci s chemickým symbolem. V tomto případě splňuje tento symbol legislativní požadavky, které jsou předepsány pro chemickou látku obsaženou v baterii.

Dodávané příslušenství

Zkontrolujte si dodávané příslušenství.

12 x kabel sit'ového napájení (AC)
□1 x AM smyčková anténa
□1 x FM pokojová anténa

□1 x baterie dálkového ovládání

| 1 x dálkové ovládání (N2QAYB000900)
□ Pro Spojené království 1 x adaptér pro zapojení antény

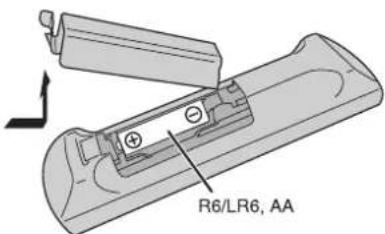

Příprava dálkového ovladače

Použijte alkalické nebo manganové baterie.

Vložte baterii tak, aby se póly (+ a —) shodovaly s těmi v dálkovém ovladači.

Umístění reprosoustavy

Levý a pravý reproduktor jsou stejné. Sít'ku nemůžete odpojit od reproduktorů.

Používejte pouze reproduktory dodávané s přístrojem.

Jestliže použijete jiné reproduktory, můžete systém poškodit a snížit kvalitu zvuku.

Poznámka:

- Reproduktory umístěte dále než 10 mm od hlavního přístroje, kvůli ventilaci.

• Reproduktory umístěte na rovný bezpečný povrch.
• Tyto reproduktory nemají magnetické stínění. Neumist'ujte je do blízkosti TV, PC nebo jiného zařízení snadno ovlivnitelného magnetismem.
• Dlouhodobé přehrávání při vysoké hlasitosti může reproduktory poškodit a snížit jeho životnost.
• Proto snižte hlasitost, abyste předešli poškození systému:
• Když je zvuk zkreslený.
  – P ři nastavování kvality zvuku.

POZOR!

• Reproduktory používejte pouze s doporučovaným systémem. Jinak, můžete poškodit zesilovač a reproduktory a způsobit tak požář. Kontaktujte kvalifikovaného servisního pracovníka, pokud došlo k poškození nebo pokud vnímáte zjevnou změnu ve výkonu přístroje.
- Při připojování reproduktorů postupujte podle zde uvedených pokynů.

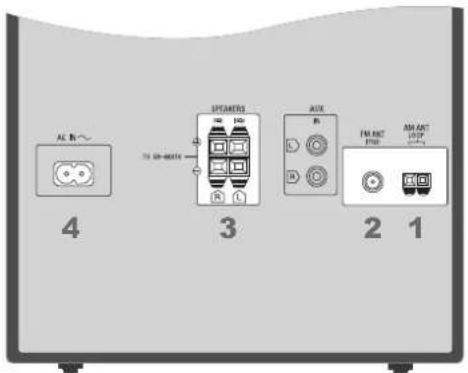

Provedení zapojení

Připojte sit'ové napájení až poté, co byla provedena všechna ostatní zapojení.

AC 4 SPEAMERS 3 AUX 2 1

1 Zapojte AM smyčkovou anténu.

Postavte anténu a zacvakněte ji do podstavce.

2 Zapojte FM pokojovou anténu.

Umístěte anténu na místo s nejlepším příjmem signálu.

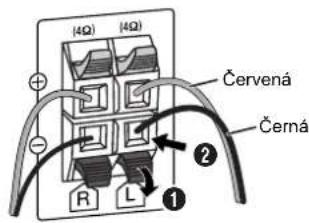

Do portů stejné barvy zapojte kabely reproduktoru stejné barvy.

(4Ω) (4Ω) Červená Černá R L ① ②

Dejte pozor, abyste nepřekřížili (nezkratovali) či neobrátili polaritu kabelů reproduktorů – mohlo by dojlt k jejich poškození.

4 Zapojte kabel sit'ového napájení (AC).

Nepoužívejte kabely síťového napájení (AC) z jiných zařízení.

Napájení

Systém v pohotovostním režimu spotřebuje přibližně 0,4 W. Jestliže systém nepoužíváte, napájení odpojte.

Některá nastavení se mohou po odpojení systému ztratit. Musíte je nastavit znovu.

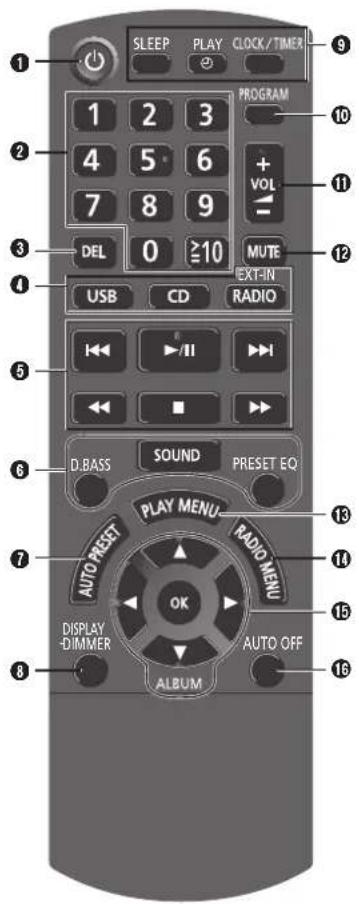

Přehled ovládání

SLEEP PLAY CLOCK/TIMER 1 2 3 PROGRAM 10 4 5 6 + VOL - 11 7 8 9 - DEL 0 ≥10 MUTE 12 USB CD RADIO 5 D.BASS SOUND PRESET EQ 13 PLAY MENU RADIO MENU 14 AUTO PREST OK 15 DISPLAY -DIMMER AUTO OFF 16 ALBUM

① Tlačitko přepnutí do pohotovostního režimu/zapnutí [ů], [ův] Stisknutím tohoto tlačitka se přístroj zapíná z pohotovostního režimu, nebo naopak vypíná. V pohotovostním režimu přístroj stále spotřebovává malé množství el. proudu.
② Číselná tlačítka [1 až 9, 0, ≧10] Volba 2ciferného čísla Příklad: 16: [10] → [1] → [6]
③ Smazání naprogramované stopy
④Volba zdroje zvuku
5 Základní přehrávání
6 Volba zvukových efektů
⑦ Automatické prednastavení rozhlasové stanice

⑧ Zobrazení obsahových informací Snížení jasu displeje Stiskněte a přidržte tlačítko pro aktivaci této funkce. Stiskněte a přidržte tlačítko znovu pro zrušení.

9 Nastavení hodin a časovače

⑩Nastavení programové funkce

⑪Nastavení hlasitosti systému

12 Ztiumení zvuku systému Stiskněte tlačitko znovu pro zrušení funkce. Funkce ztlumení „MUTE“ se rovněž zruší, když změníte hlastitost nebo když systém vypnete.

⑬ Otevření nabídky přehrávání

⑭Otevření nabídky rádia

⑮Volba možnosti

16Automatické vypnutí systému Jestliže používáte jako zdroj disk, USB nebo AUX, systém se při nečinnosti delší než 30 minut, automaticky vypne. Stiskněte tlačílko znovu pro zrušení.

17 Snímač dálkového ovladače Vzdálenost: přibližně 7 m Úhel: přibližně 20° nahoru a dolů, 30° vlevo a vpravo

18 Volba basových, středních nebo výškových efektů

19USB port ()

20Panel displeje

21 Otevření/zavření zásuvky disku

22Zásuvka na disk

Disk

Přehrávání disku

1 Stisknutím tlačitka [▲ OPEN/CLOSE] na hlavním přístroji zásuvku disku otevřete.
Vložte disk, potiskem nahoru.
Chcete-li zavřít zásuvku, znovu stiskněte
[▲ OPEN/CLOSE].

2 Stiskněte [CD] a potom pro spuštění přehrávání stiskněte [▶/III].

Zastavení přehrávání	Stiskněte [■].
Pozastavení přehrávání	Stiskněte [▶/■].Pro pokračování přehrávání sliskněte znovu.
Přeskočení albaMP3	Stiskněte [▲, ▼].
Přeskočení skladby	Stiskněte [i◀◀] nebo [▶▶] (hlavní jednotka: [i◀◀/◀◀] nebo [▶▶/▶▶I]).
Vyhledávání ve skladbě	Stiskněte a přidržte [◀◀] nebo [▶▶] (hlavní přístroj: [i◀◀/◀◀] nebo [▶▶/▶▶I]).

Zobrazení dostupných informací

Dostupné informace můžete zobrazit na displeji.

Stiskněte [DISPLAY].

Poznámka:

• Maximální počet znaků, které lze zobrazit: přibližně 16
• Tento systém podporuje verzi 1.0 a 1.1 ID3 tagů.
• Textové údaje, které systém nepodporuje, se mohou zobrazit odlišně.

Nabídka přehrávání

1 Stiskněte [PLAY MENU] pro výběr „PLAYMODE“ nebo „REPEAT“.
2 Pro výběr požadovaného režimu stiskněte [◀,▶] a potom [OK].

PLAYMODE

OFF PLAYMODE	Přehraje všechny skladby.
1-TRACK1TR	Přehraje jednu zvolenou skladbu na disku.Stiskněte číselná tlačítka pro výběr skladeb.
1-ALBUM1ALBUMMP3	Přehraje jedno zvolené album na disku.Stiskněte [▲, ▼] pro výběr alba.
RANDOMRND	Přehraje skladby na disku v náhodném pořadí.
1-ALBUMRANDOM1ALBUM RNDMP3	Přehraje všechny skladby na jednom vybraném albu v náhodném pořadí.Stiskněte [▲, ▼] pro výběr alba.

REPEAT

ON REPEAT Opakované přehrávání.

OFF REPEAT Zrušení opakovaného přehrávání.

Poznámka:

Při otevření zásuvky disku se nastavení vrátí do výchozího „OFF PLAYMODE“.

Naprogramované přehrávání

Tato funkce umožnuje naprogramovat až 24 skladeb.

1 Stiskněte [PROGRAM], když neprobíhá přehrávání.
Žobrazí se „PGM“.

2 CD

Pro výběr požadované skladby stiskněte číselná tlačítka.

Opakujte tento krok pro naprogramování dalších skladeb.

MP3

1. Stiskněte [▲, ▼] pro výběr požadovaného alba.

2. Pro výběr požadované skladby stiskněte [▶▶] a potom numerická tlačítka.

3. Stiskněte [OK].

Opakujte tyto kroky pro naprogramování dalších skladeb.

3 Stiskněte [▶/III] pro zahájení přehrávání.

Zrušení programovacího režimu	Stiskněte [PROGRAM], když neprobíhá přehrávání.
Kontrola programových obsahů	Stiskněte [◀◀] nebo [▶▶I] při zobrazeném „PGM“, když neprobíhá přehrávání.
Smazání poslední skladby	Stiskněte [DEL], když neprobíhá přehrávání.
Smazání všech naprogramovaných skladeb	Stiskněte [■], když neprobíhá přehrávání.Zobrazi se „CLR ALL“. Během 5 sekund stiskněte znovu [■].

Poznámka:

• S možností funkce „PLAYMODE“ nelze použít režim naprogramované přehrávání.

- Pamět' programu se vymaže po otevření zásuvky disku.

Poznámka k diskům

• Tento systém umí přehrávat disky CD-R/RW se skladbami ve formátu CD-DA nebo MP3.
• Některé disky CD-R/RW nelze přehrávat kvůli stavu nahrávky.
• MP3 soubory jsou definovány jako skladby a složky jsou definovány jako alba.

- Tento systém umí rozpoznat až: - CD-DA: 99 skladeb

- MP3: 999 skladeb, 255 alb a 20 relací

- Disk musí odpovídat normě ISO9660 úroveň 1 nebo 2 (kromě rozšířených formátů).

- Nahrávky nemusí být přehrávány v pořadí, v jakém byly pořízeny.

Technologie audio kódování MPEG Layer-3 licencovaná od Fraunhofer IIS a Thomson.

USB

Skladby můžete připojit a přehrávat ze svého zařízení USB. Nepoužívejte prodlužovací USB kabel. Systém nedokáže rozpoznat paměťové zařízení USB připojené kabelem.

1 Snižte hlasitost a připojte zařízení USB k USB portu.
Při připojování nebo odpojování zařízení USB přidržujte hlavní jednotku.

2 Stiskněte [USB] a potom pro spuštění přehrávání stiskněte [▶/III].

Zastavení přehrávání

Stiskněte [■] během přehrávání. Zobrazí se „RESUME“. Stiskněte [▶/■] pro pokračování přehrávání. NEBO Pro úplné zastavení přehrávání dvakrát stiskněte [■].

Další ovládání je popsáno v kapitole „Disk“.

Kompatibilní zařízení USB, která jsou definována jako paměťová zařízení typu USB:

• U S B z a řízení, která podporují pouze hromadný prénos.
  • U S B z a řízení, která podporují formát USB 2.0.

Poznámka:

- Soubory jsou definovány jako skladby a složky jsou definovány jako alba.

- Skladba musí mít příponu „mp3“ nebo „MP3“.

• Tento systém umí rozpoznat až:

- 800 alb (včetně kořenové složky)

- 8000 skladeb

- 999 skladeb na album

- Přenos CBI (v angličtině, Control/Bulk/Interrupt) není podporován.

- Systém souborů NTFS není podporován (podporován je pouze systém FAT 12/16/32).

- Některé soubory mohou selhat kvůli velikosti sektoru.

Zvukové efekty

BASSMIDTREBLE	1. Stiskněte [SOUND] pro výběr „BASS“, „MID“ nebo „TREBLE“.2. Stiskněte [◀, ▶] pro nastavení úrovně (-4 až +4).Pouze pomocí hlavního přístroje1. Stiskněte [MANUAL EQ] pro výběr „BASS“, „MID“ nebo „TREBLE“.2. Stiskněte [◀◀/◀◀] nebo [▶▶-/▶▶] pro nastavení úrovně.
SURROUND	1. Stiskněte [SOUND] pro výběr „SURROUND“.2. Stiskněte [◀, ▶] pro výběr „ON SURROUND“ nebo „OFF SURROUND“.
INPUT LEVEL(pro zdroj AUX)	1. Stiskněte [SOUND] pro výběr „INPUT LEVEL“.2. Stiskněte [◀, ▶] pro výběr „NORMAL“ nebo „HIGH“.Poznámka:Je-li zvuk na úrovní vstupu „HIGH“ (hlasítý) nevyvážený, vyberte „NORMAL“ (normální).
RE-MASTERMP3	1. Stiskněte [SOUND] pro výběr „RE-MASTER“.2. Stiskněte [◀, ▶] pro výběr „ON RE-MASTER“ nebo „OFF RE-MASTER“.
PRESET EQ	Stiskněte [PRESET EQ] pro výběr „HEAVY“, „SOFT“, „CLEAR“, „VOCAL“ nebo „FLAT“.
D.BASS	Stiskněte [D.BASS] pro výběr „D.BASS“, „AUTO D.BASS“ nebo „OFF D.BASS“.

Rádio

Ruční ladění

1 Stiskněte [RADIO, EXT-IN] pro výběr „FM“ nebo „AM“.
2 Stiskněte [◀◀] nebo [▶▶] pro výběr frekvence požadované stanice. Pro automatické ladění tlačítko stiskněte a přidržte, dokud se frekvence nezačne rychle měnit.

Použití hlavního prístroje

1 Stiskněte [RADIO/EXT-IN] pro výběr „FM“ nebo „AM“.
2 Stiskněte [TUNE MODE] pro výběr „MANUAL“.
3 Stiskněte [◀◀/◀◀] nebo [▶▶/▶▶] pro výběr frekvence požadované stanice.

Zlepšení kvality zvuku

Když je vybráno „FM“

1 Stiskněte [RADIO MENU] pro výběr „FM MODE“.
2 Stiskněte [◀, ▶] pro výběr „MONO“ a potom stiskněte [OK]. Pro zrušení vyberte „STEREO”. „MONO“ se při změně frekvence rovněž zruší.
1 Stiskněte [RADIO MENU] pro výběr „FM MODE“.
2 Stiskněte [◀, ▶] pro výběr „MONO“ a potom stiskněte [OK]. Pro zrušení vyberte „STEREO”. „MONO“ se při změně frekvence rovněž zruší.

Předvolba paměti

Předvoleno může být 30 FM a 15 AM stanic.

Automatická předvolba

1 Stiskněte [OK] pro výběr „LOWEST“ (nejnižší) nebo „CURRENT“ (aktuální) frekvence.
2 Stiskněte [AUTO PRESET] pro zahájení ukládání předvoleb. Pro zrušení stiskněte [■].

Manuální předvolba

1 Stiskněte [◀◀] nebo [▶▶] pro naladění požadované stanice.
2 Stiskněte [PROGRAM].
3 Pro výběr čísla předvolby stiskněte numerická tlačítka. Pro nastavení dalších stanic zopakujte kroky 1 až 3. Stanici, která má stejné číslo předvolby nahradí nová stanice.

Volba předvolené stanice

Stiskněte numerická tlačítka, [i◀◀] nebo [▶▶] pro výběr předvolby stanice.

Použití hlavního prístroje

1 Stiskněte [TUNE MODE] pro výběr „PRESET“.
2 Stiskněte [i◀◀/◀◀] nebo [▶▶/▶▶] pro výběr předvolby stanice.

Nastavení přiřazení AM

Tento systém může rovněž přijlmat vysílání AM v krocích po 10 kHz.

1 Stiskněte [RADIO/EXT-IN] pro výběr „FM“ nebo „AM“.
2 Stiskněte a přidržte [RADIO/EXT-IN].

Po několika sekundách se na displeji zobrazí aktuální minimální rozhlasová frekvence. Když se minimální frekvence změní, uvolněte tlačítko.

- Abyste se vrátili zpět na původní nastavení, zopakujte výše uvedené kroky.

- Po změně nastavení jsou přednastavené frekvence vymazány.

RDS vysílání

Tento systém zobrazuje textové údaje prénášené rádiovým datovým systémem (RDS), který je v určitých oblastech k dispozici.

Stiskněte [DISPLAY].

PS Název stanice

PTY Typ programu

FREQ Frekvence

Poznámka:

Funkce RDS nemusí být dostupná, pokud bude příjem signálu slabý.

Hodiny a časovače

Nastavení hodin

Přístroj ukazuje čas ve formátu 24 hodin.

1 Stiskněte [CLOCK/TIMER] pro výběr „CLOCK“.
2 Během 10 sekund, stiskněte [▲, ▼] pro nastavení času.
3 Stiskněte [OK].

Pro zobrazení hodin na pár sekund stiskněte [CLOCK/TIMER].

Poznámka:

Pro zachování přesného času pravidelně kontrolujte přesnost času.

Časovač vypnutí

Časovač vypnutí vypne systém po uplynutí nastavené doby.

Stiskněte [SLEEP] pro výběr nastavení (v minutách). Pro zrušení vyberte „OFF“.

Zobrazení zbývajícího času

Stiskněte [SLEEP].

Poznámka:

• Časovač vypnutí lze používat společně s časovačem přehrávání.
• Časovač vypnutí má vždy přednost. Dávejte pozor, aby se nastavení časovačů nepřekrývala.

Časovač přehrávání

Můžete nastavit časovač, který zajistí zapnutí v určitou dobu jako budík.

Příprava

Nastavte hodiny.

1 Stiskněte [CLOCK/TIMER] pro výběr „∅PLAY“.
2 Během 10 sekund, stiskněte [▲, ▼] pro nastavení času zapnutí.
3 Stiskněte [OK].
4 Pro nastavení konečného času opakujte kroky 2 a 3.

Spuštění časovače

1 Připravte zdroj zvuku, který chcete poslouchat (disk, rádio, USB nebo AUX), a nastavte hlasitost.
2 Stiskněte [PLAY ⊕].

Zobrazí se „ ^2 “.

Stiskněte znovu [PLAY ☉] pro zrušení.

Systém musí být vypnutý, aby se časovač aktivoval.

Kontrola nastavení

Stiskněte [CLOCK/TIMER] pro výběr „∅PLAY“.

Poznámka:

• Časovač spustí přehrávání s nízkou hlasitostí, která se bude postupně zvyšovat na nastavenou úroveň.
• Časovač se spustí každý den ve stejný čas, pokud je zapnutý.
• Jestliže systém vypnete a znovu zapnete během doby, kdy je časovač spuštěný, časovač se v době ukončení nezastaví.

Externí zařízení

Můžete připojit VCR, DVD přehrávač atd. a prostřednictvím tohoto systému poslouchat zvuk.

Příprava

• Odpojte kabel síťového napájení (AC).
• Vypněte všechna zařízení a přečtěte si příslušné provozní pokyny.

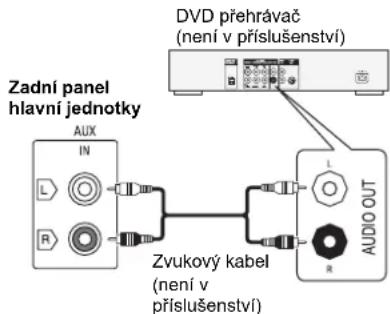

Zadní panel hlavní jednotky AUX IN L R DVD přehrávač (není v příslušenství) Zvukový kabel (není v příslušenství) AUDIO OUT L R

1 Připojte externí zařizení.
2 Stiskněte [RADIO, EXT-IN] (hlavní jednotka: [RADIO/EXT-IN]) pro výběr „AUX“.
3 Spust'te přehrávání externího zařízení.

Poznámka:

• Komponenty a kabely se prodávají samostatně.
• Chcete-li připojit zařízení jiné než popsane, obratte se na prodejce.
• Při použití adaptéru může dojít ke zkreslení zvuku.

Odstraňování závad

Před žádostí o opravu provedte následující kontroly. Nerozumíte-li některému z popisovaných postupů, nebo pokud uvedený postup problém nevyřeší, poradte se s prodejcem.

Běžné problémy

Displej se rozsvítí a plynule přejde do pohotovostního režimu.

- Stiskněte a přidržte [■] na hlavním přístroji pro výběr „DEMO OFF“.

S dálkovým ovladačem nelze provést žádnou operaci.

- Žkontrolujte, zda jsou baterie vloženy správně.

Zvuk je nevyvážený nebo se neozývá žádný zvuk.

- Vypněte systém, zjistěte a odstraňte příčinu a poté systém znovu zapněte. Může to být způsobeno přetěžováním reproduktorů nadměrnou hlasitostí nebo výkonem a používáním systému v prostředí s přiliš vysokou teplotou.

Během přehrávání je slyšet hučení.

- V blízkosti kabely je vedení síťového napájení (AC) nebo zářivkové osvětlení. Udržujte ostalní zařízení a kabely v dostatečné vzdálenosti od kabely tohoto systému.

Disk

Displej nezobrazuje správně.

Přehrávání se nespustí.

• Disk jste nevložili správně. Vložte ho správně.
• Disk je špinavý. Vyčistěte disk.
• V y m ěňte disk, pokud je poškrábaný, zdeformovaný nebo nestandardní.
• Došlo ke kondenzaci. Nechte systém vyschnout po dobu 1 až 2 hodin.

Celkový počet zobrazených skladeb je nesprávný. Disk nelze čist.

Je slyšet zkreslený zvuk.
• Vložili jste disk, který systém nemůže přehrát. Vyměňte ho za podporovaný typ disku.
- Vložili jste disk, který nebyl dokončen.

Rádio

Zkreslený zvuk.

- Použijte volitelnou venkovní FM anténu. Anténu by měl instalovat kvalifikovaný technik.

Je slyšet dunění.

• Vypněte televizor nebo jej odsuňte od systému.

Ozývá se slabé bzučení během vysílání v pásmu AM.

- Oddělte anténu od dalších kabelů.

USB

Nelze přecist zařízení USB nebo jeho obsah.

• Formát zařízení USB nebo jeho obsah není kompatibilní se systémem.
• Z a řízení USB s kapacitou vyšší než 32 GB není za určitých podmínek podporováno.

Pomalá činnost USB zařízení.

- Velké soubory nebo zařízení USB s velkou kapacitou se mohou načítat delší dobu.

Displej hlavního přístroje

"ERROR"

- Byla provedena nesprávná operace. Přečtěte si instrukce a zkuste to znovu.

„F61“

• Zkontrolujte a opravte zapojení kabelových přívodů reproduktorů.
• Odpojte zařízení USB. Vypněte a znovu zapněte přístroj.

„NODEVICE“

- Zařízení USB není připojeno. Zkontrolujte připojení.

„NO PLAY“

"UNSUPPORT"

• Zkontrolujte obsah. Můžete přehrávat pouze podporovaný formát.
• Soubory v zařízení USB mohou být poškozené. Naformátujte zařízení USB a zkuste to znovu.

„NOT MP3 → ERROR“

- Přehráli jste nepodporovaný soubor MP3. Systém danou skladbu přeskočí a přehraje další.

„PLAYER“

- P řehráli jste nepodporovaný soubor MP3. Systém danou skladbu přeskočí a přehraje další.

„REMOTE 1“ nebo „REMOTE 2“

• Dálkové ovládání a přístroj používají rozdílné kódy. Změňte kód dálkového ovládání.
  – Po zobrazení „REMOTE 1“ stiskněte a přidržte [OK] a [1] nejméně na 4 sekundy.
  – Po zobrazení „REMOTE 2“ stiskněte a přidržte [OK] a [2] nejméně na 4 sekundy.

„VBR-“

- Přístroj nemůže zobrazit zbývající čas přehrávání u skladeb s proměnnou prénosovou rychlostí skladby (VBR).

Kód dálkového ovladače

Když další zařízení Panasonic reaguje na dálkový ovladač tohoto systému, změňte kód ovladače pro tento systém.

Příprava

Stiskněte [RADIO, EXT-IN] (hlavní jednotka: [RADIO/EXT-IN]) pro výběr „AUX“.

Nastavení kódu na „REMOTE 2“

1 Stiskněte a přidržte [RADIO/EXT-IN] na hlavním přístroji a [2] na dálkovém ovladači, dokud se nezobrazí „REMOTE 2“.
2 Stiskněte a přidržte [OK] a [2] nejméně na 4 sekundy.
Nastavení kódu na „REMOTE 1“
1 Stiskněte a přidržte [RADIO/EXT-IN] na hlavním přístroji a [1] na dálkovém ovladači, dokud se nezobrazí „REMOTE 1“.
2 Stiskněte a přidržte [OK] a [1] nejméně na 4 sekundy.

Resetování paměti (inicializace)

Dojde-li k následujícím situacím, resetujte pamět:
- Stisknutí tlačítek nevyvolá žádnou odezvu.
- Chcete vymazat a resetovat obsah paměti.

1 Odpojte kabel sít'ového napájení (AC).
2 Při stisknutém [☐/I] na hlavním přístrojí připojte kabel sit'ového napájení (AC) zpět. Držte stisknuté tlačitko (přibližně 10 sekund), dokud se nezobrazí „----“.
3 Uvolněte [☐/I]. Všechna nastavení se vrátí na původní tovární nastavení. Je třeba znovu nastavit položky paměti.

Údržba

K čištění systému používejte jemný a suchý hadřík.

• Nikdy nepoužívejte k čištění systému líh, ředidlo nebo technický benzín.
• Před použitím chemicky impregnovaného hadříku si přečtěte instrukce přiložené k hadříku.

Specifikace

Zesilovač

Výstupní výkon RMS ve stereo režimu

Přední kanál (oba kanály napájeny) 175 W na kanál (4 Ω), 1 kHz, 30 % THD Celkový výstupní výkon RMS 350 W (30 % THD)

Tuner, vstup

Pamět' předvoleb 30 stanic FM 15 stanic AM

Frekvenční modulace (FM)

Frekvenční rozsah 87,50 MHz až 108,00 MHz (50 kHz/krok) Anténní konektor 75 Ω (nesymetrický)

Amplitudová modulace (AM)

Frekvenční rozsah 522 kHz až 1629 kHz (9 kHz/krok) 520 kHz až 1630 kHz (10 kHz/krok)

Vstup AUX Konektor RCA

Disk

Přehrávaný disk (8 cm nebo 12 cm)

CD, CD-R/RW (CD-DA, MP3 ^® )

Čtení

Vlnová délka 790 nm (CD)

Výkon laseru CLASS 1

Audio výstup (disk)

Počet kanálů 2 kanály (FL, FR) FL = přední levý kanál FR = přední pravý kanál

* MPEG-1 Layer 3

USB

USB port

Norma USB USB 2.0 plná rychlost Podporované formáty souborů médií MP3 (*.mp3) Systém souborů USB zařízení

FAT12, FAT16, FAT32 Napájení USB portu 500 mA (max.) Přenosová rychlost přehrávání 16 kbps nebo 320 kbps (přehrávací)

Reproduktory
Typ 2pásmový, 2reproduktorový systém (bass reflex)

Reproduktor(y)
Hloubkový reproduktor	16 cm kónický
Výškový	6 cm kónický

Impedance	4 Ω
Výstupní akustický tlak	85 dB/W (1 m)
Frekvenční rozsah	48 Hz až 22 kHz (-16 dB)
	52 Hz až 20 kHz (-10 dB)

Rozměry (Š x V x H)	200 mm x 334 mm x 193 mm
Hmotnost	2,5 kg

Všeobecně

Napájení	AC 220 až 240 V, 50 Hz
Spotřeba	58 W
Rozměry (Š x V x H)	220 mm x 334 mm x 250 mm
Hmotnost	2,8 kg

Rozsah provozních teplot	0 °C až +40 °C
Rozsah provozní vlhkosti
35 % až 80 % relativní (bez kondenzace)

Spotřeba v pohotovostním režimu

0,4 W (přibližně)

Poznámka:

• Technické údaje podléhají změnám bez předchozího upozornění. Hmotnost a rozměry jsou přibližné.
• Celkové harmonické zkreslení je měřeno digitálním spektrálním analyzátorem.
