DECKO VYSILACKY - Vysílačka GoGen - Bezplatný návod k obsluze

Typ produktu	Obousměrné rádio (PMR446)
Značka	GoGen
Model	DECKO VYSILACKY
Frekvenční rozsah	446,0 MHz
Počet kanálů	8
Napájení	3x AAA baterie (doporučeno alkalické)
Indikátor baterie	Ano, indikátor vybité baterie na LCD
Režim úspory energie	Automaticky po 4 sekundách nečinnosti
Úrovně hlasitosti	8
Roger tón	Ano, automatický tón na konci přenosu
Tón volání	Ano, 2sekundový tón volání přes tlačítko Call
Skenování kanálů	Ano, skenuje všech 8 kanálů
Funkce monitoru	Ano, pro kontrolu slabých signálů
Zámek kláves	Ano, zamyká tlačítka kromě PTT a Call
Spona na opasek	Součástí je odnímatelná spona
Displej	LCD zobrazující kanál, hlasitost, baterii, stav TX/RX
Vysílací výkon	ERP < 26,99 dBm
Bezpečnostní upozornění	Uchovávejte plastový sáček mimo dosah dětí; nebezpečí udušení
Likvidace	Nevyhazujte do domovního odpadu; recyklujte ve sběrném místě
Shoda	Směrnice 2014/53/EU

Často kladené otázky - DECKO VYSILACKY GoGen

Jak spárovat dvě rádia GoGen DECKO VYSILACKY?

Ujistěte se, že obě jednotky jsou na stejném kanálu. Stiskněte tlačítko Menu, dokud nezačne blikat číslo kanálu, poté pomocí tlačítek Nahoru nebo Dolů vyberte kanál (1-8). Znovu stiskněte Menu pro potvrzení. Obě rádia musí mít stejné číslo kanálu, aby spolu komunikovala.

Jaký je maximální dosah této vysílačky?

Maximální dosah je obvykle až 10 km v otevřených oblastech s přímou viditelností. Skutečný dosah závisí na terénu, překážkách a stavu baterie.

Jak změnit hlasitost?

Stisknutím tlačítka Nahoru zvýšíte hlasitost a tlačítka Dolů ji snížíte. K dispozici je 8 úrovní hlasitosti zobrazených jako sloupce na LCD.

Jak používat funkci skenování kanálů?

Současně stiskněte a podržte tlačítka Menu a Nahoru. Rádio prohledá všech 8 kanálů. Když detekuje signál, zastaví se na 3 sekundy. Stiskněte PTT pro hovor na tomto kanálu nebo stiskněte Menu pro zastavení skenování.

Jak dlouho vydrží baterie?

Životnost baterie závisí na používání. Rádio má vestavěný režim úspory energie, který se aktivuje po 4 sekundách nečinnosti. Nepřetržitý přenos vybíjí baterie rychleji. Pro maximální životnost vypněte zařízení, když jej nepoužíváte, a vyjměte baterie, pokud jej skladujete delší dobu.

Jak zamknout tlačítka, aby nedošlo k náhodné změně?

Stiskněte a podržte tlačítko Menu, dokud se na LCD neobjeví ikona zámku kláves. V režimu zámku můžete stále vysílat (PTT) a volat, ale nemůžete měnit hlasitost nebo nastavení. Pro odemknutí znovu stiskněte a podržte Menu, dokud ikona nezmizí.

Co dělá 'Roger tón'?

Roger tón je krátký tón, který se automaticky vysílá po uvolnění tlačítka PTT. Oznamuje druhé straně, že jste dokončili mluvení a nyní posloucháte.

Mohu používat nabíjecí baterie?

Ano, můžete používat nabíjecí AAA baterie. Mějte však na paměti, že indikátor baterie nemusí být u nabíjecích baterií přesný. Vždy používejte baterie stejného typu a výrobce.

Jak čistit a udržovat rádio?

Pro čištění otřete vnější povrch měkkým suchým hadříkem. Nepoužívejte vodu ani agresivní chemikálie. Pokud rádio skladujete delší dobu, vyjměte baterie. Uchovávejte mimo extrémní teploty a vlhkost.

Co dělat, když rádio přestane fungovat?

Nejprve zkontrolujte baterie a v případě slabých je vyměňte. Ujistěte se, že je zařízení zapnuté (podržte tlačítko napájení). Pokud stále nefunguje, zkuste resetovat vyjmutím baterií na minutu. Pokud problémy přetrvávají, nahlédněte do uživatelské příručky nebo kontaktujte zákaznickou podporu.

NÁVOD K OBSLUZE DECKO VYSILACKY GoGen

2. Komunikační tlačítko PTT (Push To Talk)

Stisknutím a podržením budete vysílat.

3. Tlačítko Nahoru

Stisknutím můžete měnit kanály, hlasitost a během programování volit nastavení.

4. Tlačítko Volání

Stisknutím odešlete vyzváněcí tón ostatním jednotkám PMR.

5. Reproduktor

6. LCD displej

Zobrazuje aktuální volbu kanálu a další symboly.

7. Tlačítko Dolů

Stisknutím můžete měnit kanály, hlasitost a během programování volit nastavení.

8. Tlačítko hlavního vypínače (Power)

Stisknutím a podržením zapnete nebo vypnete jednotku PMR.

9. Tlačítko Menu

Stisknutím můžete programovat nastavení PMR.

LCD DISPLEJ

Číslo kanálu. Lze měnit od 1 do 8 dle výběru uživatele.

Zobrazuje nízkou kapacitu baterie.

Zobrazuje aktivaci funkce vyhledávání.

Zobrazí se, pokud je aktivována funkce uzamčení klíčem.

Zobrazí se, pokud se vysílá signál.

Zobrazí se, pokud se přijímá signál.

Zobrazení plné úrovně hlasitosti.

INSTALACE

Odstranění klipsny na opasek

× Vytáhněte západku klipsny na opasek směrem od PMR.
✗ Při vytažení západky klipsny na opasek zvedněte klipsnu směrem nahoru.

Instalace klipsny na opasek

✗ Zasuňte klipsnu na opasek do otvoru.
× Zvuk „zaklapnutí“ znamená, že klipsna zapadla na své místo.

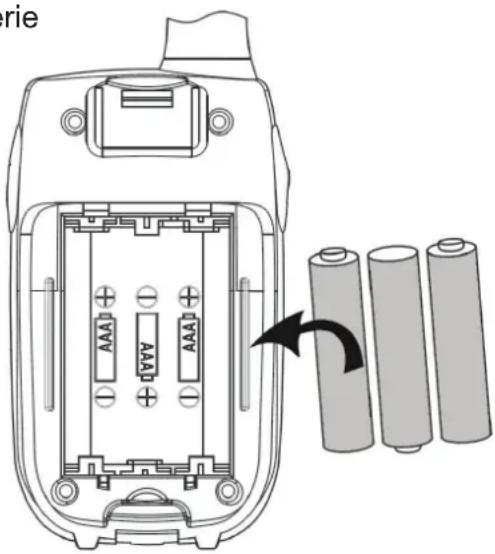

INSTALACE BATERIÍ

× Vysuňte kryt prostoru pro baterie směrem dolů.
× Vložte 3 baterie typu AAA. Umístěte baterie podle označení polarity v prostoru pro baterie.
× Nasad'te zpět kryt baterií.

Poznámky: Používejte pouze stejný typ a značku baterií pro jednotky PMR. Jednotky PMR mají zabudovaný spořič energie pro zajištění maximální životnosti baterií. Avšak pokud jednotky nepouživáte, vypněte je, abyste prodloužili životnost baterií. Pokud nebudete jednotky delší dobu používat, vyjměte z nich baterie.

Měřič kapacity baterií

Ikona baterií se nachází v levém rohu LCD displeje. Tato ikona se zobrazí, pokud jsou baterie slabé. Znamená to, že úroveň energie baterií se dostala na minimum. Přístroj dvakrát pípne a poté se automaticky vypne.

Životnost baterií

Životnost baterií PMR má zabudovaný spořič baterií, díky kterému baterie vydrží déle. Avšak pokud jednotky nepoužíváte, je lépe je vypnout a dále tak ušetřit energii z baterií.

PROVOZ

Zapnutí a vypnutí jednotky

× ZAPNUTÍ: Stiskněte tlačítko a podržte tlačítko napájení 8 (Power). Ozve se speciální zvuk „pípnutí“. LCD displej zobrazí aktuální kanál.
× VYPNUTÍ: Stiskněte tlačítko a podržte tlačítko napájení 8 (Power). Ozve se speciální zvuk „pípnutí“. LCD displej se vypne.

Nastavení hlasitosti reproduktoru

K dispozici je 8 úrovní hlasitosti. Aktuální úroveň hlasitosti reproduktoru je zobrazena na LCD displeji. Chcete-li nastavit úroveň hlasitosti reproduktoru, stisknutím tlačítka 3 (Nahoru) ji zvýšíte a stisknutím tlačítka 7 (Dolů) ji snížíte. LCD displej zobrazí stoupající respektive klesající pruh ikony hlasitosti reproduktoru.

Přijetí hovoru

Jednotka je po zapnutí trvale v režimu příjmu a nevysílá. Jakmile dojde k příjmu signálu na aktuálním kanálu, na LCD displeji se zobrazí ikona příjmu signálu „RX“.

Vysílání (odeslání)

× Po stisknutí a podržení komunikačního tlačítka 2 (PTT) můžete přenášet svůj hlas. Na LCD displeji se zobrazí ikona vysílání signálu „TX“.
× Držte jednotku ve svislé poloze s mikrofonem ve vzdálenosti 5 cm od úst. Držte tlačítko 2 (PTT) a mluvte do mikrofonu běžným tónem hlasu.
× Po skončení relace stiskněte tlačítko 2 (PTT)

Důležité: Aby mohli vaši relaci přijímat ostatní, musí být na stejném kanálu, který právě používáte. Více informací viz část „Přepínání kanálů“ Podržíte-li tlačítko 2 (PTT) nebo 4 (Volání), váš PMR nemůže přijímat žádné vysílání.

Pípnutí „přepínám“

Pípnutí „přepínám“ je tón, který se automaticky vyšle, jakmile pustíte tlačitko 2 (PTT).

Upozorňuje přijímající stranu, že jste skončili relaci a jste právě v režimu příjmu.

Přepínání kanálů

PMR má k dispozici 8 kanálů. Chcete-li v běžném režimu přepnout kanál, postupujte následovně:

× Stiskněte tlačítko 9 (Menu). Na LCD displeji začne blikat ikona kanálu „1“.
× Když ikona kanálu bliká, stisknutím tlačítka 3 (Nahoru) nebo 7 (Dolů) zvolte požadovaný kanál. Kanály lze přepínat od 1 do 8 nebo v opačném pořadí.
× Stisknutím tlačitka 9 (Menu) potvrdíte své nastavení a vrátíte se do pohotovostního režimu.

Pomocí tlačítka 4 (Volání) můžete odeslat tón ostatním uživatelům na stejném kanále. Chcete-li tuto funkci aktivovat, pak v normálním režimu PMR stiskněte a uvolněte tlačítko 4 (Volání). Jednotka odešle 2vteřinový pagingový tón do druhé jednotky (dalších jednotek) se stejným kanálem v rámci vysílacího dosahu.

Vyhledávání kanálů

Přístroj může vyhledat 8 kanálů pro jakoukoliv aktivitu. To umožňuje nalézt ostatní rádiové stanice bez nutnosti přepínat kanál. Chcete-li tuto funkci aktivovat, pak:

× Stiskněte a podržte zároveň tlačítka 9 (Menu) a 3 (Nahoru), a okamžitě se spustí vyhledávání kanálů. Na displeji se zobrazí SC a číslo kanálu, a kanály se budou jeden po druhém přepínat. Jakmile bude detekován signál, jednotka se na příslušném kanálu zastaví a bude další 3 vteřiny přijímat tento signál.
× Stisknutím tlačítka 2 (PTT) zastavíte vyhledávání a můžete hovořit na příslušném kanále, nebo můžete pomocí tlačítek 3 (Nahoru) nebo 7 (Dolů) manuálně spustit další vyhledávání.
× Chcete-li vyhledávání zastavit, stiskněte tlačítko 9 (Menu) a vraťte se do pohotovostního režimu.

Funkce monitorování

Funkci monitorování můžete použít ke zjištění slabších signálů na aktuálním kanále. Chcete-li tuto funkci aktivovat, pak:

× Stiskněte a podržte zároveň tlačítka 9 (Menu) a 7 (Dolů). Na displeji se objeví ikona příjmu „RX“. Vaše jednotka přijme veškeré signály na aktuálním kanále.
× Stisknutím tlačítka 9 (Menu) monitorování zastavíte.

Uzamčení tlačítek

I s uzamčenými tlačítky můžete vysílat (TX) nebo zavolat aktuální kanál, avšak nemůžete změnit hlasitost. Chcete-li tuto funkci aktivovat, pak v pohotovostním režimu stiskněte a podržte tlačítko 9 (Menu), dokud se na LCD displeji neobjeví symbol 📂π .

Odemčení tlačítek

Opět stiskněte a podržte tlačítko 9 (Menu), dokud ikona nezmizí z LCD displeje.

Šetření energií

PMR má speciální obvod určený k prodloužení životnosti baterií. Pokud přístroj 4 vteřiny nepoužíváte, automaticky se přepne do režimu s nízkou úrovní napájení. Funkce šetření energií nemá vliv na schopnost PMR přijímat vysílání. Pokud je detekován signál, přístroj se automaticky přepne zpět do režimu plného napájení.

Jednotka PMR umí zjistit slabé baterie, když dojde ke snížení napětí baterií. Ikona baterie zobrazí stav slabých baterií následujícím způsobem:

Pokud mají baterie slabou úroveň energie, objeví se symbol vybité baterie a bude blikat. Ikona baterie bude blikat, dokud nedojde k úplnému vybití napětí baterií.

Poznámka: Chcete-li dobře komunikovat, pak jakmile se napětí baterií přibliží slabé úrovni, vyměňte je za nové.

SPECIFIKACE

Vysílací rádiová frekvence 446,0 MHz / ERP < 26,99 dBm

ZMĚNA TECHNICKÉ SPECIFIKACE VÝROBKU VYHRAZENA VÝROBCEM.

Informace o výrobku a servisní síti najdete na internetové adrese www.gogen.cz

NEBEZPEČÍ UDUŠENÍ. PE SÁČEK ODKLÁDEJTE MIMO DOSAH DĚTÍ. SÁČEK NENÍ NA HRANÍ. NEPOUŽÍVEJTE TENTO SÁČEK V KOLÉBKÁCH, POSTÝLKÁCH, KOČÁRCÍCH NEBO DĚTSKÝCH OHRÁDKÁCH.

Likvidace starých elektrických a elektronických zařízení

(Vztahuje se na Evropskou unii a evropské země se systémy odděleného sběru)

Tento symbol umístěný na výrobku nebo jeho balení upozorňuje, že by s výrobkem po ukončení jeho životnosti nemělo být nakládáno jako s běžným odpadem z domácnosti. Je nutné ho odvézt do sběrného místa pro recyklaci elektrického a elektronického zařízení. Zajištěním správné likvidace tohoto výrobku pomůžete zabránit případným negativním dopadům na životní prostředí a lidské zdraví, které by jinak byly způsobeny nevhodnou likvidaci výrobku. Recyklováním materiálů, z nichž je vyroben, pomůžete ochránit přírodní zdroje. Podrobnější informace o recyklaci tohoto výrobku zjistíte u příslušného místního obecního úřadu, podniku pro likvidaci domovních odpadů nebo v obchodě, kde jste výrobek zakoupili.

Tímto ETA a.s. prohlašuje, že typ rádiového zařízení DECKOVYSILACKY je v souladu se směrnici 2014/53/EU. Úplné znění EU prohlášení o shodě je k dispozici na této internetové adrese: http://www.gogen.cz/declaration_of_conformity

VYOBRAZENIE VÝROBKU A OVLÁDACIE TLAČIDLÁ

1. Anténa

Stlačením a podržaním budete vysielat'.

3. Tlačidlo hore

Stlačením odošlete vyzváňací tón ostatným jednotkám PMR.

5. Reproduktor

6. LCD displej

8. Tlačidlo hlavného vypínača (Power)

Stlačením a podržaním zapnete nebo vypnete jednotku PMR.

9. Tlačidlo Menu

Číslo kanálu. Možno menit' od 1 do 8 podl'a výberu užívatel'a.

Zobrazuje nízku kapacitu batérie..

✗ Vytiahnite západku klipsne na opasok smerom od PMR..
× Pri vytiahnutí západky klipsne na opasok zdvihnite klipsňu smerom hore.

× ZAPNUTIE: Stlačte tlačidlo a podržte tlačidlo napájanie 8 (Power). Ozve sa špeciálny zvuk „pípnutie“. LCD displej zobrazí aktuálny kanál.
× VYPNUTIE: Stlačte tlačidlo a podržte tlačidlo napájanie 8 (Power). Ozve sa špeciálny zvuk „pípnutie“. LCD displej sa vypne.

Nastavenie hlasitosti reproduktora

PMR má k dispozícii 8 kanálov. Ak chcete v bežnom režime prepnút' kanál, postupujte nasledovne:

× Stlačte tlačidlo 9 (Menu). Na LCD displeji začne blikat' ikona kanálu „1“.
× Ked' ikona kanálu bliká, stlačením tlačidla 3 (Hore) alebo 7 (Dole) zvol'te požadovaný kanál. Kanály možno prepínat' od 1 do 8 alebo v opačnom poradí.
× Stlačením tlačidla 9 (Menu) potvrdíte svoje nastavenie a vrátite sa do pohotovostného režimu.

× Stlačením tlačidla 9 (Menu) monitorovanie zastavíte.

Uzamknutie tlačidiel

Indikátor slabých batérií

Poznámka: Ak chcete dobre komunikovat', potom ako náhle sa napätie batérií priblíži k slabej úrovni, vymeňte ich za nové.

ŠPECIFIKÁCIA

Vysielacia rádiová frekvencia 446,0 MHz / ERP < 26,99 dBm

VÝROBCA SI VYHRADZUJE PRÁVO NA ZMENU TECHNICKEJ ŠPECIFIKÁCIE VÝROBKU.

Likvidácia starých elektrických a elektronických zariadení
