BOB VYSILACKY - Vysílačka GoGen - Bezplatný návod k obsluze

Značka	GoGen
Model	BOB VYSILACKY
Typ produktu	Obousměrná vysílačka PMR446
Kategorie	Vysílačka
Napájení	3 x AAA baterie (nejsou součástí)
Frekvence	446.0 MHz
Vysílací výkon	ERP < 26,99 dBm
Počet kanálů	8
Úrovně hlasitosti	8
Typ displeje	LCD displej
Indikace displeje	Číslo kanálu, úroveň baterie, TX/RX, skenování, zámek kláves, ikona hlasitosti
Klip na opasek	Odňimetelný, součástí balení
Tlačítko PTT (Push-To-Talk)	Ano, stiskněte a podržte pro vysílání
Tón volání	Ano, stisknutím tlačítka Call odešlete tón volání
Skenování kanálů	Ano, prohledá všech 8 kanálů pro aktivitu
Monitorovací funkce	Ano, poslouchá pro slabší signály na aktuálním kanálu
Zámek kláves	Ano, zabraňuje náhodnému stisknutí tlačítek
Rogerův tón	Ano, automaticky vysílá po uvolnění PTT
Režim úspory energie	Automaticky po 4 sekundách nečinnosti
Indikace slabé baterie	Ano, ikona bliká a jednotka pípá před automatickým vypnutím
Pokyny k čištění	Otřete měkkým suchým hadříkem. Nepoužívejte agresivní chemikálie.
Bezpečnostní upozornění	Uchovávejte plastový sáček mimo dosah dětí, aby nedošlo k udušení.
Likvidace	Nevyhazujte do domovního odpadu. Recyklujte podle místních předpisů (WEEE).
Opravitelnost	Žádné součásti opravitelné uživatelem. Pro opravy kontaktujte autorizovaný servis.

Často kladené otázky - BOB VYSILACKY GoGen

Jak zapnout a vypnout GoGen BOB VYSILACKY?

Stiskněte a podržte tlačítko napájení (tlačítko 8) pro zapnutí nebo vypnutí jednotky. Při zapnutí uslyšíte pípnutí a LCD zobrazí aktuální kanál.

Jak vložit baterie?

Posuňte dolů kryt bateriového prostoru. Vložte 3x AAA baterie podle značek polarity. Nasaďte kryt. Používejte pouze baterie stejného typu a značky.

Jak změnit kanál?

Stiskněte tlačítko Menu (tlačítko 9). Číslo kanálu začne blikat. Stiskněte tlačítko Nahoru nebo Dolů pro výběr kanálu (1-8). Znovu stiskněte Menu pro potvrzení a návrat do pohotovostního režimu.

Jak nastavit hlasitost?

Stiskněte tlačítko Nahoru (tlačítko 3) pro zvýšení hlasitosti, nebo tlačítko Dolů (tlačítko 7) pro snížení. K dispozici je 8 úrovní hlasitosti indikovaných sloupci na LCD.

Jak vysílat zprávu?

Stiskněte a podržte tlačítko PTT (tlačítko 2). Držte jednotku svisle s mikrofonem asi 5 cm od úst a mluvte normálním hlasem. Uvolněním tlačítka PTT ukončíte vysílání. Během vysílání se zobrazí ikona TX.

Jak poslat tón volání ostatním uživatelům?

Krátce stiskněte tlačítko Call (tlačítko 4). Vaše jednotka vyšle 2sekundový tón volání ostatním PMR jednotkám na stejném kanálu v dosahu.

Co je funkce skenování kanálů a jak ji používat?

Skenování kanálů automaticky prochází všech 8 kanálů a hledá aktivitu. Pro aktivaci stiskněte a podržte současně Menu a tlačítko Nahoru. Vysílačka se zastaví na kanálu, když detekuje signál. Stiskněte PTT pro hovor na tomto kanálu nebo Menu pro zastavení skenování.

Jak zamknout tlačítka, aby nedošlo k náhodným změnám?

V pohotovostním režimu stiskněte a podržte tlačítko Menu, dokud se na LCD neobjeví ikona zámku kláves. Tlačítka jsou zamknutá kromě PTT a Call. Pro odemknutí znovu stiskněte a podržte Menu, dokud ikona nezmizí.

Co znamená indikace slabé baterie?

Když je napětí baterie nízké, ikona baterie na LCD bude blikat. Jednotka také vydá dvě pípnutí a poté se automaticky vypne. Pro dobrou komunikaci včas vyměňte baterie.

Jak mám čistit GoGen BOB VYSILACKY?

Čistěte vnější povrch měkkým suchým hadříkem. Nepoužívejte vodu, čisticí rozpouštědla ani abrazivní prostředky. Chraňte zařízení před extrémními teplotami a vlhkostí.

NÁVOD K OBSLUZE BOB VYSILACKY GoGen

2. Komunikační tlačítko PTT (Push To Talk)

Stisknutím a podržením budete vysílat.

3. Tlačítko Nahoru

Stisknutím můžete měnit kanály, hlasitost a během programování volit nastavení.

4. Tlačítko Volání

Stisknutím odešlete vyzváněcí tón ostatním jednotkám PMR.

5. Reproduktor

6. LCD displej

Zobrazuje aktuální volbu kanálu a další symboly.

7. Tlačítko Dolů

Stisknutím můžete měnit kanály, hlasitost a během programování volit nastavení.

8. Tlačítko hlavního vypínače (Power)

Stisknutím a podržením zapnete nebo vypnete jednotku PMR.

9. Tlačítko Menu

Stisknutím můžete programovat nastavení PMR.

LCD DISPLEJ

Číslo kanálu. Lze měnit od 1 do 8 dle výběru uživatele.

Zobrazuje nízkou kapacitu baterie.

Zobrazuje aktivaci funkce vyhledávání.

Zobrazí se, pokud je aktivována funkce uzamčení klíčem.

Zobrazí se, pokud se vysílá signál.

Zobrazí se, pokud se přijímá signál.

Zobrazení plné úrovně hlasitosti.

INSTALACE

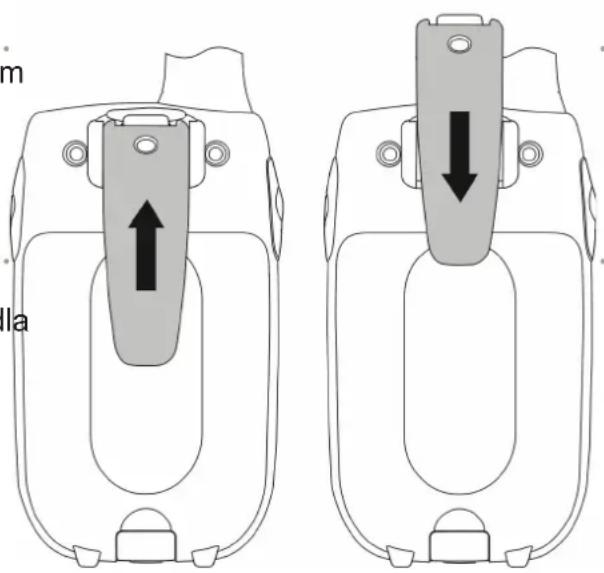

Odstranění klipsny na opasek

× Vytáhněte západku klipsny na opasek směrem od PMR.
✗ Při vytažení západky klipsny na opasek zvedněte klipsnu směrem nahoru.

Instalace klipsny na opasek

✗ Zasuňte klipsnu na opasek do otvoru.
× Zvuk „zaklapnutí“ znamená, že klipsna zapadla na své místo.

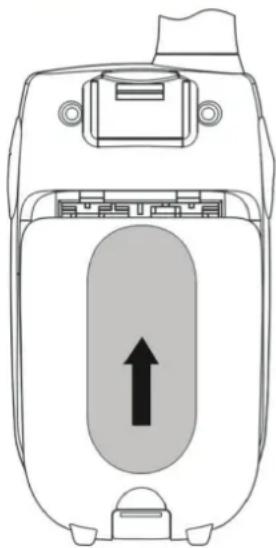

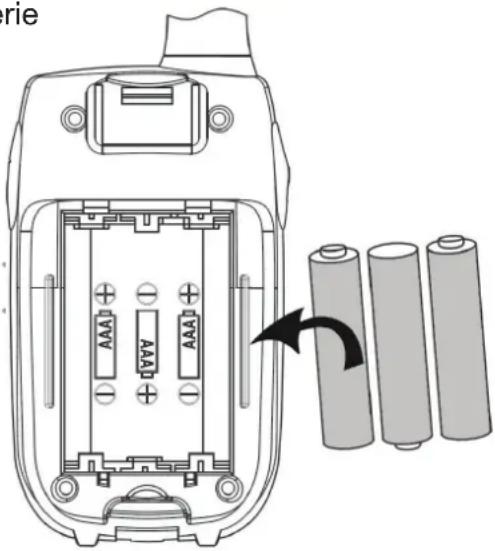

Instalace baterií

× Vysuňte kryt prostoru pro baterie směrem dolů.
× Vložte 3 baterie typu AAA. Umístěte baterie podle označení polarity v prostoru pro baterie.
× Nasad'te zpět kryt baterií.

Poznámky: Používejte pouze stejný typ a značku baterií pro jednotky PMR. Jednotky PMR mají zabudovaný sporič energie pro zajištění maximální životnosti baterií. Avšak pokud jednotky nepouživáte, vypněte je, abyste prodloužili životnost baterií. Pokud nebudete jednotky delší dobu používat, vyjměte z nich baterie.

Měřič kapacity baterií

Ikona baterií se nachází v levém rohu LCD displeje. Tato ikona se zobrazí, pokud jsou baterie slabé. Znamená to, že úroveň energie baterií se dostala na minimum. Přístroj dvakrát pípne a poté se automaticky vypne.

Životnost baterií

Životnost baterií PMR má zabudovaný spořič baterií, díky kterému baterie vydrží déle. Avšak pokud jednotky nepoužíváte, je lépe je vypnout a dále tak ušetřit energii z baterií.

PROVOZ

Zapnutí a vypnutí jednotky

× ZAPNUTÍ: Stiskněte tlačítko a podržte tlačítko napájení 8 (Power). Ozve se speciální zvuk „pípnutí“. LCD displej zobrazí aktuální kanál.
× VYPNUTÍ: Stiskněte tlačítko a podržte tlačítko napájení 8 (Power). Ozve se speciální zvuk „pípnutí“. LCD displej se vypne.

Nastavení hlasitosti reproduktoru

K dispozici je 8 úrovní hlasitosti. Aktuální úroveň hlasitosti reproduktoru je zobrazena na LCD displeji. Chcete-li nastavit úroveň hlasitosti reproduktoru, stisknutím tlačítka 3 (Nahoru) ji zvýšíte a stisknutím tlačítka 7 (Dolů) ji snížíte. LCD displej zobrazí stoupající respektive klesající pruh ikony hlasitosti reproduktoru.

Přijetí hovoru

Jednotka je po zapnutí trvale v režimu příjmu a nevysílá. Jakmile dojde k příjmu signálu na aktuálním kanálu, na LCD displeji se zobrazí ikona příjmu signálu „RX“.

Vysílání (odeslání)

✗ Po stisknutí a podržení komunikačního tlačítka 2 (PTT) můžete přenášet svůj hlas. Na LCD displeji se zobrazí ikona vysílání signálu „TX“.
× Držte jednotku ve svislé poloze s mikrofonem ve vzdálenosti 5 cm od úst. Držte tlačítko 2 (PTT) a mluvte do mikrofonu běžným tónem hlasu.
× Po skončení relace stiskněte tlačítko 2 (PTT)

Důležité: Aby mohli vaši relaci přijímat ostatní, musí být na stejném kanálu, který právě používáte. Více informací viz část „Přepínání kanálu“ Podržíte-lí tlačítko 2 (PTT) nebo 4 (Volání), vás PMR nemůže přijímat žádné vysílání.

Pípnutí „přepínám“

Pípnutí „přepínám“ je tón, který se automaticky vyšle, jakmile pustíte tlačítko 2 (PTT).

Upozorňuje přijímající stranu, že jste skončili relaci a jste právě v režimu příjmu.

Přepínání kanálů

PMR má k dispozici 8 kanálů. Chcete-li v běžném režimu přepnout kanál, postupujte následovně:

× Stiskněte tlačítko 9 (Menu). Na LCD displeji začne blikat ikona kanálu „1“.
× Když ikona kanálu bliká, stisknutím tlačítka 3 (Nahoru) nebo 7 (Dolů) zvolte požadovaný kanál. Kanály lze přepínat od 1 do 8 nebo v opačném pořadí.
× Stisknutím tlačitka 9 (Menu) potvrdíte své nastavení a vrátíte se do pohotovostního režimu.

Pomocí tlačítka 4 (Volání) můžete odeslat tón ostatním uživatelům na stejném kanále. Chcete-li tuto funkci aktivovat, pak v normálním režimu PMR stiskněte a uvolněte tlačítko 4 (Volání). Jednotka odešle 2vteřinový pagingový tón do druhé jednotky (dalších jednotek) se stejným kanálem v rámci vysílacího dosahu.

Vyhledávání kanálů

Přístroj může vyhledat 8 kanálů pro jakoukoliv aktivitu. To umožňuje nalézt ostatní rádiové stanice bez nutnosti přepínat kanál. Chcete-li tuto funkci aktivovat, pak:

× Stiskněte a podržte zároveň tlačítka 9 (Menu) a 3 (Nahoru), a okamžitě se spustí vyhledávání kanálů. Na displeji se zobrazí SC a číslo kanálu, a kanály se budou jeden po druhém přepínat. Jakmile bude detekován signál, jednotka se na příslušném kanálu zastaví a bude další 3 vteřiny přijímat tento signál.
× Stisknutím tlačítka 2 (PTT) zastavíte vyhledávání a můžete hovořit na příslušném kanále, nebo můžete pomocí tlačítek 3 (Nahoru) nebo 7 (Dolů) manuálně spustit další vyhledávání.
× Chcete-li vyhledávání zastavit, stiskněte tlačítko 9 (Menu) a vraťte se do pohotovostního režimu.

Funkce monitorování

Funkci monitorování můžete použít ke zjištění slabších signálů na aktuálním kanále. Chcete-li tuto funkci aktivovat, pak:

× Stiskněte a podržte zároveň tlačítka 9 (Menu) a 7 (Dolů). Na displeji se objeví ikona příjmu „RX“. Vaše jednotka přijme veškeré signály na aktuálním kanále.
× Stisknutím tlačítka 9 (Menu) monitorování zastavíte.

Uzamčení tlačítek

I s uzamčenými tlačítky můžete vysílat (TX) nebo zavolat aktuální kanál, avšak nemůžete změnit hlasitost. Chcete-li tuto funkci aktivovat, pak v pohotovostním režimu stiskněte a podržte tlačítko 9 (Menu), dokud se na LCD displeji neobjeví symbol Oπ .

Odemčení tlačítek

Opět stiskněte a podržte tlačítko 9 (Menu), dokud ikona nezmizí z LCD displeje.

Doplňkové funkce

Šetření energií

PMR má speciální obvod určený k prodloužení životnosti baterií. Pokud přístroj 4 vteřiny nepoužíváte, automaticky se přepne do režimu s nízkou úrovní napájení. Funkce šetření energií nemá vliv na schopnost PMR přijímat vysílání. Pokud je detekován signál, přístroj se automaticky přepne zpět do režimu plného napájení.

Jednotka PMR umí zjistit slabé baterie, když dojde ke snížení napětí baterií. Ikona baterie zobrazí stav slabých baterií následujícím způsobem:

Pokud mají baterie slabou úroveň energie, objeví se symbol vybité baterie a bude blikat. Ikona baterie bude blikat, dokud nedojde k úplnému vybití napětí baterií.

Poznámka: Chcete-li dobře komunikovat, pak jakmile se napětí baterií přibliží slabé úrovni, vyměňte je za nové.

Specifikace

Vysílací rádiová frekvence 446,0 MHz / ERP < 26,99 dBm

ZMĚNA TECHNICKÉ SPECIFIKACE VÝROBKU VYHRAZENA VÝROBCEM.

Informace o výrobku a servisní síti najdete na internetové adrese www.gogen.cz

NEBEZPEČÍ UDUŠENÍ. PE SÁČEK ODKLÁDEJTE MIMO DOSAH DĚTÍ. SÁČEK NENÍ NA HRANÍ. NEPOUŽÍVEJTE TENTO SÁČEK V KOLÉBKÁCH, POSTÝLKÁCH, KOČÁRCÍCH NEBO DĚTSKÝCH OHRÁDKÁCH.

Likvidace starých elektrických a elektronických zařízení

(Vztahuje se na Evropskou unii a evropské země se systémy odděleného sběru)

Tento symbol umístěný na výrobku nebo jeho balení upozorňuje, že by s výrobkem po ukončení jeho životnosti nemělo být nakládáno jako s běžným odpadem z domácnosti. Je nutné ho odvézt do sběrného místa pro recyklaci elektrického a elektronického zařízení. Zajištěním správné likvidace tohoto výrobku pomůžete zabránit případným negativním dopadům na životní prostředí a lidské zdraví, které by jinak byly způsobeny nevhodnou likvidaci výrobku. Recyklováním materiálů, z nichž je vyroben, pomůžete ochránit přírodní zdroje. Podrobnější informace o recyklaci tohoto výrobku zjistíte u příslušného místního obecního úřadu, podniku pro likvidaci domovních odpadů nebo v obchodě, kde jste výrobek zakoupili.

Tímto ETA a.s. prohlašuje, že typ rádiového zařízení BOBVYSILACKY je v souladu se směrnicí 2014/53/EU. Úplné znění EU prohlášení o shodě je k dispozici na této internetové adrese: http://www.gogen.cz/declaration_of_conformity

VYOBRAZENIE VÝROBKU A OVLÁDACIE TLAČIDLÁ

1. Anténa

Stlačením a podržaním budete vysielat'.

3. Tlačidlo hore

Stlačením odošlete vyzváňací tón ostatným jednotkám PMR.

5. Reproduktor

6. LCD displej

8. Tlačidlo hlavného vypínača (Power)

Stlačením a podržaním zapnete nebo vypnete jednotku PMR.

9. Tlačidlo Menu

Číslo kanálu. Možno menit' od 1 do 8 podl'a výberu užívatel'a.

Zobrazuje nízku kapacitu batérie..

✗ Vytiahnite západku klipsne na opasok smerom od PMR..
× Pri vytiahnutí západky klipsne na opasok zdvihnite klipsňu smerom hore.

× ZAPNUTIE: Stlačte tlačidlo a podržte tlačidlo napájanie 8 (Power). Ozve sa špeciálny zvuk „pípnutie“. LCD displej zobrazí aktuálny kanál.
× VYPNUTIE: Stlačte tlačidlo a podržte tlačidlo napájanie 8 (Power). Ozve sa špeciálny zvuk „pípnutie“. LCD displej sa vypne.

Nastavenie hlasitosti reproduktora

PMR má k dispozícii 8 kanálov. Ak chcete v bežnom režime prepnút' kanál, postupujte nasledovne:

× Stlačte tlačidlo 9 (Menu). Na LCD displeji začne blikat' ikona kanálu „1“.
× Ked' ikona kanálu bliká, stlačením tlačidla 3 (Hore) alebo 7 (Dole) zvol'te požadovaný kanál. Kanály možno prepínat' od 1 do 8 alebo v opačnom poradí.
× Stlačením tlačidla 9 (Menu) potvrdíte svoje nastavenie a vrátite sa do pohotovostného režimu.

× Stlačením tlačidla 9 (Menu) monitorovanie zastavíte.

Uzamknutie tlačidiel

Indikátor slabých batérií

Poznámka: Ak chcete dobre komunikovať, potom ako náhle sa napätie batérií priblíži k slabej úrovni, vymeňte ich za nové.

Špecifikácia

Vysielacia rádiová frekvencia 446,0 MHz / ERP < 26,99 dBm

VÝROBCA SI VYHRADZUJE PRÁVO NA ZMENU TECHNICKEJ ŠPECIFIKÁCIE VÝROBKU.

Likvidácia starých elektrických a elektronických zariadení
