NÁVOD K OBSLUZE AIR 30 MULTI Navitel

Vážený zákazníku! Děkujeme Vám za nákup produktu NAVITEL®.

NAVITEL AIR 30 MULTI je multifunkční přenosný kompresor, díky kterému lze i nastartovat auto s vybitou baterií nebo nabíjet telefon. Před použitím zařízení si prosím pečlivě přečtěte tuto příručku a uchovejte ji pro pozdější použití.

Obsah balení Vnější vzhled

• NAVITEL AIR 30 MULTI multifunkční prénosný kompresor
  • Vzduchová hadice

• Startovací kabely
  • 12/24V autonabíječka
  • Kabel USB-C
  • Sada adaptéru trysky
  • Úložné pouzdro
  • Uživatelský manuál
  • Záruční list

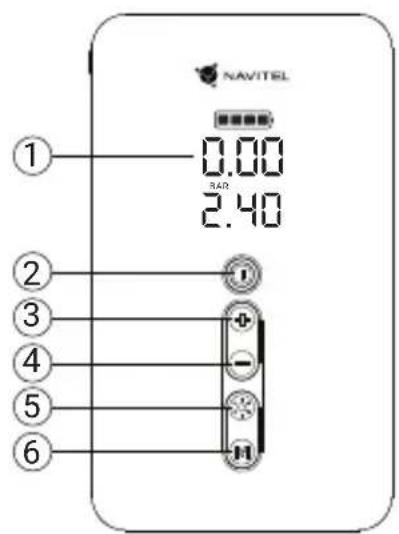

• LCD obrazovka

• Tlačítko pro zapnutí
• Tlačítko zvýšení tlaku
• Tlačítko snížení tlaku
• Tlačítko spínače LED žárovky
• Tlačítko pro přepínání režimů

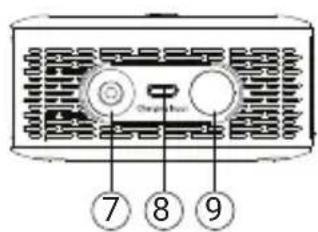

• Port vzduchové hadice
• Nabíjecí port USB-C
• LED svítilna
• End-to-end napájecí port (zástrčka)
• 5V/2A USB výstupy pro nabíjení mobilních zařízení
• Port pro startovací kabely

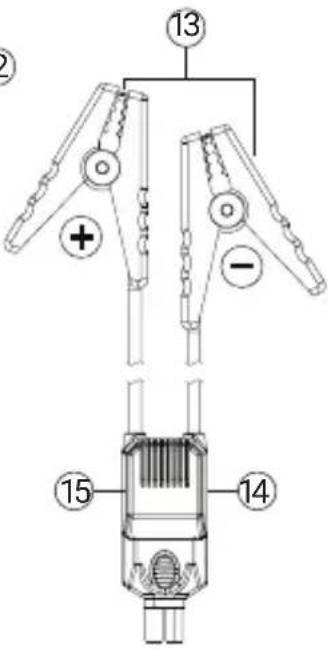

• Bateriové svorky (červená – kladná, černá – záporná)
• Indikátor obrácené polarity (červený)
• Indikátor správné polarity (zelený)

Specifikace

Maximální tlak vzduchuPřesnost	Až 150 PSI±1.5%
Napájení z baterie 38.48 Wh
Kapacita baterie ≥10000 mAh
Typ baterie Lithium-polymerová
USB-C vstup 5V/2A; 9V/1.5A;	12V/1.2A
USB-A výstup 5V 2A~3A
Napětí Až 16.8 V (max.)
Kapacita kompresoru Až 30 l/min
Délka vzduchové hadice 30 cm
Počáteční proud 500 A
Špičkový proud 1000 A

Provozní objem motoru, l.	Benzínový motor až 3lDieselový motor až 2.5l
Počet spuštění motoru na 1 nabití baterie	Až 15x (pro zdvihový objem motoru 2 l)
Provozní režimy svítilny Svítilna, stroboskop, SOS
Jas svítilny 100 lm
Čas nabíjení Až 3 hodiny (0-100%)
Provozní teplota -10°C - 50°C
Rozměry	163 x 95 x 43 mm
Hmotnost	835 g

cz Huštění pneumatik

1. Nejprve prípojte vzduchovou hadici ke kompresoru a poté k pneumatice
2. Kompresor zapnete podržením tlačítka pro zapnutí na několik sekund. Vestavěný LCD displej zobrazuje aktuální tlak v pneumatikách.
3. Stisknutím tlačítka pro přepínání režimů vyberte jeden z prednastavených režimů.
4. Podržte tlačitko přepínače režimu pro vstup do režimu ručního zadávání tlaku. Aktuální hodnota tlaku musí začít blikat. Poté stiskněte tlačitko přepínače režimů a vyberte požadovanou jednotku měření tlaku. Chcete-li zvýšit nebo snížit požadovaný tlak, použijte příslušná tlačítka na kompresoru. Když je nastaveno, iindikátor aktuálního tlaku v pneumatikách by měl třikrát zablikat a následně se zobrazí „0“ na všech číslicích LCD displeje zařízení.
5. Stiskněte tlačítko napájení pro zahájení huštění pneumatik. Tento proces se automaticky zastaví po dosažení nastaveného tlaku. Chcete-li jej ukončit ručně, stiskněte znovu tlačítko napájení.
6. Kompresor vypnete podržením tlačitka napájení na několik sekund. Zařízení se také automaticky vypne po 90 sekundách nečinnosti.

Poznámka. Při huštění jiných předmětů, než je pneumatika automobilu, nezapomeňte ručně zkontrolovat aktuální tlak. Vypněte vzduchové čerpadlo, když máte pocit, že tlak je správný, abyste předešli náhodnému přetlaku.

Poznámka. Kompresor má systém ochrany proti přehřátí. Zařízení se automaticky vypne, když je jeho teplota příliš vysoká. Před dalším použitím chvíli počkejte, až zařízení vychladne.

Režim skokového startéru

1. Připojte startovací kabel ke konektoru 12 (pro připojení startovacích vodičů) na zařízení.
2. Ujistěte se, že je NAVITEL AIR 30 MULTI nabitý alespoň z poloviny.
3. Pokud je baterie vozidla zcela vybitá, ujistěte se, že je NAVITEL AIR 30 MULTI nabitý alespoň na 75 %.
4. Otevřete kapotu auta a upevněte kladné (červené) a záporné (černé) svorky k odpovídajícím kontaktům na vybité baterii.
5. Nastartujte motor. Pokud se to podaří, odstraňte co nejdříve svorky z kontaktů baterie a odeberte NAVITEL AIR 30 MULTI. Nejprve odstraňte zápornou svorku a poté odpojte kladnou svorku.

Poznámka. Pro úspěšné nastartování vašeho vozu je nutné nastartovat jeho motor do 30 sekund po připojení NAVITEL AIR 30 MULTI k baterii.

Použití led baterky

1. Chcete-li zapnout LED svítilnu, stiskněte a podržte příslušné tlačitko napájení po dobu jedné sekundy.

2. Svítilna má tři provozní režimy:

3. Jasný režim;

4. Pulzní režim;
5. Nouzový (SOS) režim.

Chcete-li vybrat režim, stiskněte tlačítko spínače svítilny.

1. Chcete-li LED svítilnu vypnout, stiskněte a podržte příslušné tlačítko napájení po dobu jedné sekundy.

cz Úroveň nabití baterie

Kontrolka na LCD ukazuje zbývající energii baterie:

4 čárky: napětí baterie je přibližně 15.6-16.8V.

3 čárky: napětí baterie je přibližně 14.8-15.6V

2 čárky: napětí baterie je přibližně 14.0-14.8V

1 čárka: napětí baterie je přibližně 13.2-14.0V

Když napětí baterie klesne pod 13.2V, symbol baterie bude blikat.

Při stisknutí tlačítka napájení s napětím baterie nižším než 12.6V bez zátěže se na LCD zařízení zobrazí „LO“. V tomto případě je třeba NAVITEL AIR 30 MULTI vypnout a nabít.

Nabíjení NAVITEL AIR 30 MULTI

1. Připojte kabel USB-C k nabíjecímu portu zařízení.
2. Připojte druhý konec USB-C kabelu k USB portu nabíječky, kterou právě používáte.
3. Po dokončení nabíjení odpojte kabel od kompresoru a nabíječky.

Poznámka. Rychlé nabíjení FC 3.0 je k dispozici, pokud napájecí adaptér a kabel tuto technologii podporují. Během nabíjení zařízení nepoužívejte. 12V napájecí adaptér s konektorem poskytuje kompletní napájení kompresoru bez nabíjení. K napájení vašeho zařízení doporučujeme používat napájecí adaptéry do auta NAVITEL USP 45 SLIM a NAVITEL USP 55 PRO.

Reset Do Továrního Nastavení

1. Zapněte zařízení.
2. Současně stiskněte a po dobu tří sekund podržte spínač světel LED a tlačítka pro přepínání režimu.
3. LCD obrazovka aktualizuje zobrazené informace, když se nastavení zařízení resetuje do továrního nastavení.

NAVITEL

NAVITEL AIR 30 MULTI

Bezpečnostní opatření

• Před prvním použitím NAVITEL AIR 30 MULTI plně nabijte baterii.
• Nevystavujte zařízení silnému mechanickému namáhání.
• Zařízení sami nerozebírejte ani neopravujte.
• Nevystavujte kompresor vlhkosti, ohni nebo vysokým teplotám. Vystavení ohni nebo vysoké teplotě může vést ke snížení životnosti zařízení, stejně jako ke vznícení nebo explozi.
• Nedovolte dětem, aby se dostaly do kontaktu se zařízením.
• Nezkratujte svorky mezi sebou a nedovolte, aby se záporná svorka dostala do kontaktu s kovovými částmi vozidla.

NAVITEL s.r.o. tímto prohlašuje, že zařízení NAVITEL AIR 30 MULTI je kompatibilní se směrnící EMC 2014/30/EU.

Upozornění: Výrobce může bez předchozího upozornění změnit obsah balení, vzhled a specifikace, které nemění celkovou funkčnost zařízení.

1 0.00 NAD 2.40 2 3 4 5 6 H NAVITEL

Chang Hua ⑦ ⑧ ⑨

101

JAMPER OUTPUT 12

Liigeslaadija režiim

Vážený zákazník! Ďakujeme Vám za nákup produktu NAVITEL®.

Obsah balenia Vnější vzhled

• NAVITEL AIR 30 MULTI multifunkčný prenosný kompresor
  • Vzduchová hadica

• Štartovacie káble
  • 12/24V autonabíjačka
  • Kábel USB-C
  • Súprava adaptéra trysky
  • Úložné puzdro
  • Užívatel'ský manuál
  • Záručný list

• LCD obrazovka

• Tlačidlo pre zapnutie
• Tlačidlo zvýšenia tlaku
• Tlačidlo zníženie tlaku
• Tlačidlo spínača LED žiarovky
• Tlačidlo pre prepínanie režimov
• Port vzduchovej hadice
• Nabíjací port USB-C
• LED svietidlo
• End-to-end napájací port (zástrčka)
• 5V/2A USB výstupy pre nabíjanie mobilných zariadení
• Port pre štartovacie káble
• Batériové svorky (červená – kladná, čierna – záporná)
• Indikátor obrátenej polarity (červený)
• Indikátor správnej polarity (zelený)

Špecifikácia

Maximálny tlak vzduchuPresnost	Až 150 PSI±1.5%
Napájanie z batérie 38.48 Wh
Kapacita batérie ≥10000 mAh
Typ batérie Lítium-polymerová
Vstup USB-C 5V/2A; 9V/1.5A;	12V/1.2A
Výstup USB-A 5V 2A~3A
Napätie Až 16.8 V (max.)
Kapacita kompresora Až 30 l/min
Dížka vzduchovej hadice 30 cm
Počiatočný prúd 500A
Špičkový prúd 1000A

Poznámka. Kompresor má systém ochrany proti prehriatiu. Zariadenie sa automaticky vypne, ked'je jeho teplota príliš vysoká. Pred dalším použitím chvílu počkajte, až zariadenie vychladne.

NAVITEL

NAVITEL AIR 30 MULTI

Režim skokového štartéra

Ak chcete vybrat režim, stlačte tlačidlo spínača svietidla.

1. Pripojte kábel USB-C k nabíjaciemu portu zariadenia.
2. Pripojte druhý koniec USB-C kábla k USB portu nabíjačky, ktorú práve používate.
3. Po dokončení nabíjania odpojte kábel od kompresora a nabíjačky.
