ZKM 2021EB - Mikrovlnné trouby Zelmer - Bezplatný návod k obsluze

Typ produktu	Mikrovlnná trouba na pracovní desku
Značka	Zelmer
Model	ZKM 2021EB
Kapacita	25 L
Výkon mikrovln	900 W
Výkon grilu	1000 W
Počet úrovní výkonu	10
Typ ovládání	Elektronický dotyk + otočný ovladač
Typ displeje	LED digitální
Funkce rozmrazování	Ano, podle hmotnosti nebo času
Automatické menu	12 přednastavených receptů
Otočný talíř	Ano, skleněný otočný talíř
Vnitřní osvětlení	Ano
Dětská pojistka	Ano
Rozměry (Š x H x V)	490 x 380 x 290 mm
Vnitřní rozměry (Š x H x V)	330 x 330 x 210 mm
Hmotnost	14,5 kg
Napájení	230 V, 50 Hz, 2200 W (celkový)
Typ magnetronu	MG (magnetron)
Pokyny k čištění	Otřete vnitřek vlhkým hadříkem; nepoužívejte abrazivní čisticí prostředky
Dostupnost náhradních dílů	Kontaktujte autorizované servisní středisko
Index opravitelnosti	7,0 / 10 (na základě hodnocení uživatelů)

Často kladené otázky - ZKM 2021EB Zelmer

Jak nastavím dobu vaření na Zelmer ZKM 2021EB?

Stiskněte tlačítko Čas, otočným ovladačem nastavte minuty, poté stiskněte Start. Pro sekundy stiskněte znovu Čas a upravte.

Mohu v této mikrovlnné troubě používat kovové nádoby?

Ne, kov může způsobit jiskření. Používejte nádoby vhodné do mikrovlnné trouby (sklo, keramika, plast).

Jak aktivuji dětskou pojistku?

Stiskněte a podržte tlačítko Stop po dobu 3 sekund, dokud neuslyšíte pípnutí. Opakujte pro odemknutí.

Jaká je maximální hmotnost pro automatické rozmrazování?

Funkce automatického rozmrazování podporuje až 2,0 kg potravin. Hmotnost zadejte otočným ovladačem.

Jak vyčistím vnitřek?

Otřete vlhkým hadříkem a jemným čisticím prostředkem. Nepoužívejte drátěnky. Pro odstranění zápachu umístěte misku s vodou a citronovou šťávou a zahřívejte 2 minuty.

Proč moje mikrovlnná trouba nehřeje?

Zkontrolujte, zda jsou dvířka řádně zavřená, nebo zda není aktivována dětská pojistka. Pokud ne, může být vadný magnetron; kontaktujte servis.

Mohu grilovat jídlo bez otočného talíře?

Otočný talíř by měl zůstat na místě pro rovnoměrné ohřívání. Vyjměte jej pouze pro čištění.

Jak nastavím úroveň výkonu?

Opakovaně stiskněte Výkon pro procházení úrovní (100 % až 10 %). Displej zobrazuje procenta.

Co dělá funkce 'Udržet teplé'?

Udržuje jídlo při podávací teplotě (přibližně 70 °C) až 30 minut po vaření.

Kde najdu náhradní díly, jako je otočný talíř nebo západka dvířek?

Kontaktujte autorizovaná servisní střediska Zelmer nebo navštivte oficiální webové stránky pro náhradní díly.

NÁVOD K OBSLUZE ZKM 2021EB Zelmer

Blahopřejeme Vám k nákupu našeho přístroje a vítáme Vás mezi uživateli výrobků Zelmer.

Pro dosažení nejlepších výsledků Vám doporučujeme používat pouze originální příslušenství firmy Zelmer. Bylo vyvinuto speciálně pro tento výrobek.

Důkladně se prosím seznamte s tímto návodem k obsluze. Zejména bezpečnostním pokynům věnujte zvláštní pozornost. Návod k obsluze uschovejte pro případné další použití.

Na tomto místě si poznamenejte VÝROBNÍ ČÍSLO, které je na typovém štítku mikrovlnné trouby.

VÝROBNÍ ČÍSLO:

BEZPEČNOSTNÍ PODMÍNKY TÝKAJÍCÍ SE OCHRANY PŘED MIKROVLNNÝM ZÁŘENÍM

1. Nepoužívejte mikrovlnnou troubu s otevřenými dvířky.

Vedlo by to k přímému kontaktu s mikrovlnným zářením. V žádném případě není dovoleno upravovat nebo jakkoli zasahovat do konstrukce mikrovlnné trouby, zejména pak zabezpečovacích prvků.

1. Neumístujte jakékoliv předměty mezi dvířka a troubu, plochu mezi dvířky a troubou udržujte čistou.

2. Nepoužívejte poškozenou troubu. Velmi důležité je, aby se dvířka bez obtíží zavírala a nejevila známky poškození jako např.:

zkroucení, -

- prasknutí a to včetně závěsů nebo zámků dvířek,

- poškození těsnění nebo plochy mezi dvířky a troubou.

1. Veškeré opravy a servisní zásahy může provádět pouze kvalifikovaná osoba.

Obsah

Bezpečnostní podmínky týkající se ochrany před mikrovlnným zářením ..... 8

Bezpečnostní pokyny 8

Instalace 9

Vestavba do kuchyňské stěny 9

Montáž 9

Uzemnění zařízení 9

Rádiové rušení 9

Čištění, údržba a provoz 9

Technické údaje 10

Pokyny k používání mikrovlnné trouby 10

Bezpečnostní funkce 10

Prodloužený chod ventilátoru 10

Automatické vypnutí vnitřního osvětlení 10

Dětský zámek 10

Nádoby vhodné do mikrovlnné trouby 10

Dříve než zavoláte servis 10

Montáž skleněného otočného talíře 10

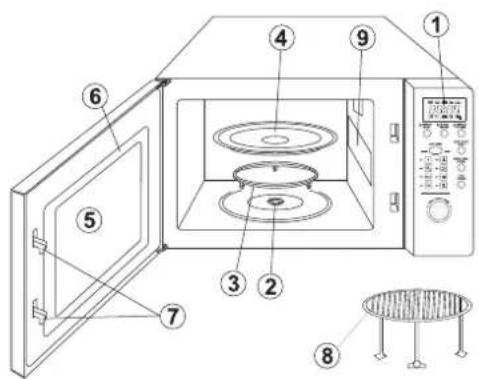

Popis mikrovlnné trouby 11

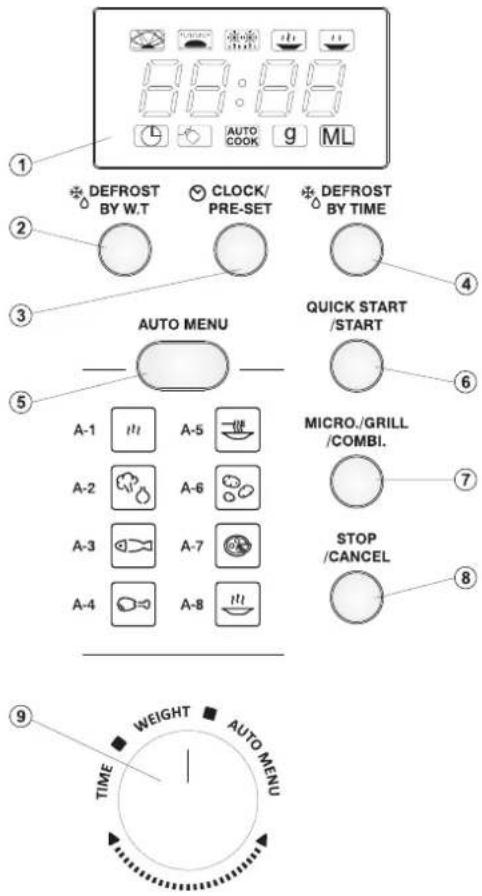

Ovládací panel 11

Ustavení funkcí mikrovlné trouby:

Nastavení hodin (CLOCK/PRE-SET) 11

Mikrovlnný ohřev 11

Grilování 12

Kombinovaný ohřev 12

Rychly start (QUICK START/START) 12

Nastavení odloženého startu 12

Rozmrazování podle váhy (DEFROST BY W.T.) 12

Rozmrazování podle času (DEFROST BY TIME) 12

Kontrola funkci 12

Automatické funkce (AUTO MENU) 12

Tabulka automatických funkci 13

Vícestupňové vaření 13

Požadavky norem 13

Při obsluze elektrického zařízení dodržujte základní bezpečnostní pokyny. UPOZORNĚNÍ: Pro eliminaci rizika opaření, úrazu elektrickým proudem, poranění, požáru nebo vystavení mikrovlnnému záření dodržujte tato pravidla:

1. Mikrovlnná trouba je určena pouze k použití v domácnosti.

2. Mikrovlnnou troubu připojujte pouze k elektrické síti střídavého napětí 230 V s ochranným kolíkem.

3. Mikrovlnnou troubu používejte v souladu s pokyny uvedenými v tomto návodě k použití. Tato trouba je určena zejména pro ohřev, přípravu a sušení potravin. Není určena pro průmyslové nebo laboratorní účely.

4. UPOZORNĚNÍ: Nezapínejte prázdnou troubu.

5. Nikdy nepoužívejte poškozenou mikrovlnnou troubu, např. tehdy, je-li poškozena přívodní šňůra, trouba spadla nebo byla jinak poškozena a také v případech, kdy jeví známky poruchy.

Pokud dojde k poškození neoddělitelné přívodní šňůry, musí jej vyměnit výrobce, specializovaný servis nebo jiná kvalifikovaná osoba, aby nedošlo k ohrožení.

Opravy vysavačů může provádět pouze odborný pracovník. Neodborně provedená oprava může být příčinou vážných zranění a dokonce ohrozit váš život. V případě jakýchkoliv pochybnosti o správné funkci vysavače, doporučujeme obrátit se na kterýkoliv záruční servis.

1. UPOZORNĚNÍ: Děti smějí používat mikrovlnnou troubu bez dozoru pouze po důkladném seznámení s obsluhou, pravidly používání trouby a nebezpečím, které hrozi v případě nevhodného používání trouby.

2. Pro zamezení nebezpečí požáru uvnitř trouby:

3. Sledujte ohřev potravin, které jsou v plastovém nebo papírovém obalu, aby nedošlo k vznícení těchto obalů.

4. Dříve než vložíte do trouby potraviny v obalu odstraňte z něj veškeré kovové předměty.
5. Pokud zpozorujete dým, ihned vypněte troubu a vyjměte zástrčku ze zásuvky. Neotvírejte dvířka, abyste hasili oheň.

6. Nenechávejte uvnitř nepoužívané mikrovlnné trouby papírové obaly, nádobí, příbory nebo potraviny.

7. UPOZORNĚNÍ: Tekutiny ani potraviny neohřívejte v uzavřených nádobách, mohlo by dojít k explozi.

8. Při ohřevu tekutin může dojít k varu tekutin s určitým zpožděním, proto dbejte zvýšené opatrnosti pří vyjímání a prénášení tekutin.
   Nepoužívejte mikrovlnnou troubu k smažení. Rozpálený olej by mohl zničit součásti trouby a také ohrozit uživatele a způsobit popáleniny.

9. V mikrovné troubě neohřívejte čerstvá ani již uvařená vajíčka ve skořápce, Mohou explodovat dokonce i po vyjmutí z mikrovné trouby.
10. Pokud ohříváte potraviny s tvrdou slupkou (brambory, jablka, kaštany apod.) propíchejte je před vložením do trouby.
11. Nerozvařujte potraviny.
12. UPOZORNĚNÍ: Pokud je mikrovlnná trouba zapnuta, nedotýkejte se jejího povrchu. Některé části mohou být horké.
13. Obsah ohřátých láhví s pokrmem pro nemluvnáta důkladně promíchejte a protřepte, dříve než začnete dítě krmit, zkontrolujte teplotu pokrmu.
14. Nádoby s ohřívanými pokrmy se mohou od těchto pokrmů zahřát na vysokou teplotu, proto pro prénášení těchto nádob používejte vhodné kuchyňské rukavice.
15. Před použitím zkontrolujte možnost použití určitých nádob nebo kuchyňských potřeb v mikrovlnné troubě.

Test nádob a kuchyňských potřeb:

a. Do ověřené nádoby určené pro použití v mikrovlnné troubě nalijte sklenici vody (250 ml) a vložte testovaný předmět.
b. Zapněte troubu na maximální výkon na dobu 1 minuty.
c. Opatmě zkontrolujte teplotu předmětu, pokud prázdná nádoba nebo předmět jsou teplé, nejsou vhodné pro použiti v mikrovlnné troubě.

d. Při testu nezapínejte troubu déle, než na 1 minutu.

1. UPOZORNÉNÍ: Práce související s údržbou a čištěním vyžadující sejmutí krytu chránícího před mikrovlnným zářením jsou nebezpečné a tudíž musí být provedeny kvalifikovanou osobou.
2. Nepoužívejte mikrovlnnou troubu k přechovávání jakýchkoliv předmětů např. chleba, cukrovinek apod.
3. Během provozu přístroje může být teplota vnějších povrchů vysoká. Napájecí šňůra musí být vedena mimo horké plochy a nesmí ležet na žádných částech mikrovlnné trouby.
4. V průběhu používání se přístroj zahřívá. Dbejte, abyste se nedotýkali ohřivacích dílů uvnitř mikrovlnné trouby.
5. Čističe na vodní páru nelze používat.
6. Přístroj není určen, aby jej obsluhovaly děti nebo osoby s omezenými fyzickými, smyslovými nebo psychickými schopnostmi nebo s nedostatkem zkušeností a znalostí práce s přístrojem, nepoužívají-li jej pod dohledem nebo podle návodu k obsluze poskytnutému osobou odpovědnou za jejich bezpečnost.

Věnujte pozornost, aby si děti s přístrojem nehrály.

1. Spotřebič není určen k provozu s použitím vnějších časových vypínačů nebo zvláštního systému dálkového ovládání.
2. Neodstraňujte za žádných okolností fólii na vnitřní straně dvířek. Mohlo by dojít k poškození zařízení.
3. VAROVÁNÍ: Neodstraňujte slídovou desku nacházející se v uvnitř mikrovlnné trouby. Je určena k ochraně proti vyzařování.

INSTALACE

1. Ujistěte se zda-li byly odstraněny veškeré obalové materiály z vnitřku trouby.
2. Sejměte ochrannou folii z mikrovlnné trouby.

UPOZORNĚNÍ: Neodstraňujte světlehnědou pásku zajišt'ující magnetron.

UPOZORNĚNÍ: Zkontrolujte mikrovlnnou troubu nejevi li známky poškození. Je velmi důležité, aby dvířka správně těsnily, nebyly poškozené panty a zámek dvířek, aby části trouby nebyly pro-máčknuté.

1. V případě jakéhokoliv poškození troubu nezapínejte a kontaktujte příslušný servis.
2. Mikrovlnnou troubu postavte na rovném stabilním povrchu, který udrží její hmotnost včetně případných ohřívaných produktů.
3. Mikrovlnnou troubu nevystavujte působení páry nebo vlhkosti, trouba nesmí být instalována v blízkosti hořlavých materiálů a zároveň v blízkosti materiálů produkujících teplo.
4. Nezakrývejte ani neucpávejte ventilační otvory, neodstraňujte nožky.
5. Nepoužívejte mikrovlnnou troubu bez otočného skleněného tallíre a jeho součástí, dbejte, aby tyto části byly správně složené.
6. Zkontrolujte přívodní šňůru, aby nebyla poškozena, neležela pod mikrovlnnou troubou, nebyla v blízkosti horkých ploch, neležela na ostré hraně apod.
7. Přístup k zásuvce by měl být snadný, aby v případě nutnosti bylo možné snadno vytáhnou zástrčku.
8. Nepoužívejte mikrovlnnou troubu mimo domácnost.

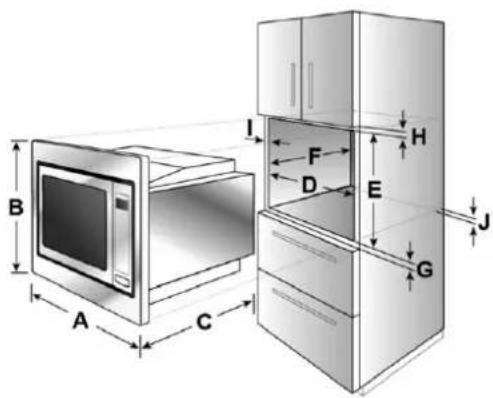

VESTAVBA DO KUCHYŃSKÉ STĚNY

1. Skříňka určená k vestavbě mikrovlnky nemůže mít za zařízením zadní stěnu.
2. Minimální výška pro vestavbu činí 85 cm.
3. Nezakrývejte ventilační otvory a místa proudění vzduchu.

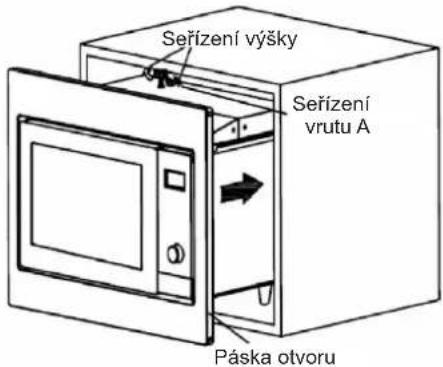

1. Namontujte mikrovlnnou troubu do skříňky:

2. Upravte výšku regulačního vrutu A tak, aby mezi regulačním vru- tem A a horní plochou skříňky vznikla mezera 1 mm.

3. Napájecí kabel musí být volný, nezauzlovaný, nepřimáčknutý.

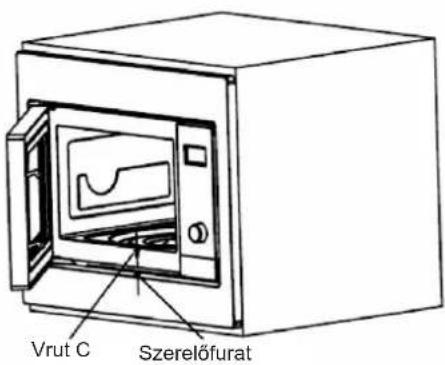

1. Otevřete dvířka; upevněte mikrovlnnou troubu ve skříňce pomocí vru-tu C u montážního otvoru v pásce otvoru.

Zařízení je třeba uzemnit. Mikrovlnná trouba je vybavena přívodní šňůrou s chráněnou vidlicí.

Přívodní šňuru připojte ke správně instalované a uzemněné zásuvce.

V případě zkratu uzemnění minimalizuje riziko poražení elektrickým proudem.

Mikrovlnná trouba by měla být připojena ke zvláštnímu elektrickému obvodu.

V případě používání prodlužovací šňůry:

1. Prodlužovací šňůra musí být trojžilová a uzemněná.
2. Prodlužovací šňůra se nesmí dotýkat horkých ploch a ostrých hran a musí být umístěna tak, aby nikdo za ni náhodně nezatáhl.

UPOZORNĚNÍ: V případě nesprávného připojení je riziko poražení elektrickým proudem.

Pozor: V případě jakýchkoliv otázek týkajících se uzemnění nebo připojení k elektrické síti kontaktujte se s kvalifikovaným elektrikářem nebo pracovníkem servisní služby.

UPOZORNĚNÍ: Výrobce ani prodávající neodpovídají za poškození mikrovlnné trouby a poškození těla vzniklých v důsledku nedodržování pokynů týkajících se připojení k elektrické síti.

RÁDIOVÉ RUŠENÍ

Provoz přístroje může rušit rádiové, televizní nebo podobné přístroje.

Rušení lze omezit nebo odstranit následujícími způsobem:

1. Vyčistěte dvířka a kontaktní plochy přístroje.
2. Měňte nastavení rádiové nebo televizní antény.
3. Změňte polohu přístrojů vůči sobě.

4. Odsuňte mikrovlnnou troubu od přijímače.

5. Zapojte mikrovlnnou troubu do jiného elektrické zásuvky tak, aby trouba a přijímač byly napájeny z jiné elektrického obvodu.

ČIŠTĚNÍ, ÚDRŽBA A PROVOZ

1. Dříve než přistoupíte k čištění mikrovlnné trouby, vyjměte zástrčku ze zásuvky.
2. Udržujte vnitřní prostor trouby v čistotě. Případné znečištění odstraňte vlhkým hadříkem. Silnější nečistoty odstraňte vlhkým hadříkem s pou-

žitím jemných čisticích prostředků na nádobí. Nepoužívejte agresivní čisticí prostředky, mohlo by dojít k poškození čištěného povrchu.

1. Povrch mikrovlnné trouby čistěte vlhkým hadříkem s použitím jemných čisticích prostředků na nádobí. Dbejte, aby se voda nedostala dovnitř ventilačními otvory.
2. Dvířka, kontaktní plochy a těsnění pravidelně čistěte.

Nepoužívejte agresivní čisticí prostředky.

1. K čištění nikdy nepoužívejte agresivní čisticí prostředky jako jsou emulze, čisticí pasty a krémy. Mohlo by dojit přinejmenším k odstranění informačních grafických symbolů a značek.
2. Ovládací panel se nesmí zamočit. Ovládací panel čistěte jemným vlhkým hadříkem. Čistěte ovládací panel s otevřenými dvířky, abyste předešli náhodnému zapnutí zařízení.
3. Pokud se na vniřní nebo vnější straně dvířek sráží voda, setřete ji jemným hadříkem nebo utěrkou. Tento jev se může vyskytovat při provozu mikrovlnné trouby v prostoru s velkou vlhkostí, v tomto případě je to jev zcela normální.
4. Pravidelně čistěte otočný skleněný talíř, můžete jej umýt běžným přípravkem na mytí nádobí nebo v myčce na nádobí.
5. Znečištění prstene otočného tallíře může způsobovat nerovnoměrný pohyb a zvýšenou hlučnost, myjte jej proto pravidelně běžným přípravkem na mytí nádobí nebo v myčce na nádobí. Dbejte, aby byl prsten otočného tallíře správně umístěn v mikrovlnné troubě.
6. Pokud chcete odstranit případný nepříjemný pach z mikrovlnné trouby, vložte do ní nádobku s obsahem 200 ml vody, kürkou a šťávou z jednoho citrónu a vařte po dobu 5 minut. Vnitřek trouby pak utřete suchým jemným hadříkem.
7. Výměnu žárovky svěřte příslušnému servisu nebo kvalifikované osobě.
8. Pravidelně odstraňujte zbytky jídel a čistěte mikrovlnnou troubu. Nedodržování výše uvedených pokynů může způsobit poškození povrchu, co může v důsledku mít nepříznivý vliv na životnost a bezpečnost zařízení.

TECHNICKÉ ÚDAJE

Spotřeba energie	230-240 V~ 50 Hz1250 W (Mikrovlny), 1000 W (Gril)
Nominální výkon mikrovln 800 W
Frekvence 2450 MHz
Vnější rozměry (mm) 595 (D)	x 340 (S) x 382 (W)
Vnitřní rozměry (mm)	295 (D) x 316 (S) x 218 (W)
Objem	20 litrů
Otočný talíř	Průměr = 245 mm
Hmotnost	Přibližně 13,6 kg

* Výše uvedené údaje se mohou měnit. Uživatel by proto měl tyto údaje ověřit na výrobním štítku přístroje. Jakékoliv reklamace týkající se chyb výše uvedených údajů nebudou brány na zřetel.

POKYNY K POUŽÍVÁNÍ MIKROVLNNÉ TROUBY

1. Rovnoměrně rozložte produkty určené pro ohřev v mikrovlnné troubě, ty nevětší rozmístěte na krajích nádoby.
2. Zjistěte dobu nutnou k ohřevu potravin, nastavte nejkratší možnou dobu a v případě nutnosti tuto dobu pak prodlužte. Připálené potraviny mohou vytvářet dým nebo dokonce začít hořet.
3. Ohřívané potraviny přikryjte vhodnou pokryvkou, zamezíte rozstříkávání potravin a zajistíte rovnoměrný ohřev.
4. V průběhu ohřevu doporučujeme produkty obracet, zvláště velké kousky potravin je nutno obrátit alespoň jednou.
5. V polovině doby ohřevu je vhodné potraviny promíchat.

BEZPEČNOSTNÍ FUNKCE

1. Prodloužený chod ventilátoru

V případech, kdy mikrovlnná trouby byla v provozu déle než 5 minut, ventilátor zůstává v chodu ještě 15 vteřin po vypnutí trouby.

2. Automatické vypnutí vnitřního osvětlení

Po otevření dvířek se automaticky rozsvítí vnitřní osvětlení trouby, pokud budou dvířka otevřená déle než 10 minut bez jakéhokoliv zásahu, osvětlení se automaticky vypne.

3. Dětský zámek

Pro aktivaci dětského zámku zmáčkněte a přidržte tlačítko STOP/CANCEL, ozve se zvukový signál a na displeji se zobrazí symbol 📋.

Pro deaktivaci dětského zámku zmáčkněte a přidržte tlačitko STOP/CANCEL po dobu cca 3 vteřin, ozve se zvukový signál a dětský zámek bude odblokován.

Používejte pouze nádoby a kuchyňské potřeby určené pro použití v mikrovlných troubách. Ideální je nádobí z průsvitného materiálu, který umožňuje snadné proniknutí energie nádobím a ohřání potravin.

1. Nepoužívejte kovové předměty ani předměty obsahující kov. Mikrovlny neprocházejí kovem.
2. Do mikrovlnné trouby nevkládejte výrobky z recyklovaného papíru, ten může obsahovat kovové částice, došlo by k jiskření nebo vznícení papíru.
3. Vhodnější jsou kulaté nádoby než nádoby hranaté, v rozích těchto nádob dochází k připalování potravin.
4. Odkryté potraviny chraňte před připálením úzkými pásky aluminiové folie. Nesmí se používat příliš mnoho folie a je třeba zachovat minimální odstup 3 cm mezi fólií a vnitřní stěnou zařízení.

Možnost použití nádob a předmětů v mikrovlnné troubě.

Kuchyňské pomůcky	Mikrofale	Gril	Kombinovaný ohřev
Varné sklo	Ano	Ano	Ano
Obyčejné sklo	Ne	Ne	Ne
Keramické varné nádoby	Ano	Ano	Ano
Plastové nádoby určené pro použití v mikrovlnné troubě	Ano	Ne	Ne
Papírová kuchyňská utěrka	Ano	Ne	Ne
Kovový tácek	Ne	Ano	Ne
Kovový rošt	Ne	Ano	Ne
Alobal a tácky z hliníkové fólie	Ne	Ano	Ne

DŘÍVE NEŽ ZAVOLÁTE SERVIS

Normální stav:

1. Provoz mikrovné trouby může způsobit rušení rádiového a televizního signálu – stejně jako např. provoz mixéru nebo ventilátoru apod.
2. Při ohřevu nastaveném na nízkou úroveň může být vnitřní osvětlení méně intenzivní.
3. V průběhu ohřevu je většina vodní páry odváděna ventilačními otvory, malé množství páry se však může srazit na studených částech mikrovlnné trouby, např. na dvířkách.

Pokud mikrovlnná trouba nefunguje:

1. Zkontrolujte zapojení přívodní šňůry.
2. Zkontrolujte jistič, případně pojistky. Zásuvku můžete zkontrolovat tím, že k ni připojíte jiný spotřebič, např. lampičku.
3. Zkontrolujte nastavení trouby a nastavení časovače.
4. Zkontrolujte dvířka, mikrovlnná trouba nebude uvedena do provozu pokud dvířka nebudou důkladně uzavřena.
5. Pokud otočný talíř způsobuje nadměrný hluk, vyčistěte prsten otočného talíře a prostor pod ním. Čistění provedťe podle pokynů obsažených v bodech „ČIŠTĚNÍ, ÚDRŽBA A PROVOZ”.

Pokud zkontrolujete všechny výše uvedené body a mikrovlnná trouba i nadále nefunguje, kontaktujte příslušný servis. V žádném případě se nepokoušejte troubu opravovat samostatně.

MONTÁŽ SKLENĚNÉHO OTOČNÉHO TALÍŘE

1. Neotáčejte skleněný talíř ani neblokujte jeho otáčení.

2. Otočný skleněný talíř musí být vždy za provozu v mikrovlnné troubě.

3. Veškeré ohřívané potraviny a ná- doby s potravinami umístujte vždy na skleněný talíř.
4. V případě prasknutí nebo poškození skleněného otočného talíře kontaktujte příslušný servis.

POPIS MIKROVLNNÉ TROUBY

1. Ovládací panel
2. Pohon otočného talíře
3. Prsten otočného talíře
4. Skleněný otočný talíř
5. Průzor
6. Dvířka
7. Bezpečnostní zámek - vypne troubu v okamžiku otevření dvířek
8. Kovový rošt
9. Slídová deska

1. Displej: hodiny + symboly
2. DEFROST BY W.T. (Rozmrazování podle hmotnosti)
3. CLOCK/PRE-SET (Nastavení hodin)
4. DEFROST BY TIME (Rozmrazování podle času)
5. AUTO MENU (Automatické menu)

A-1: (Automatický ohřev)
A-2: (Zelenina)
A-3: (Ryby)
A-4: (Maso)
A-5: (Těstoviny)
A-6: (Brambory)
A-7: (Pizza)
A-8: (Polévky)

1. QUICK START/START (Rychly Start /Start)
2. MICRO./GRILL/COMBI. (Mikrovlny/Gril/ Kombinovaný ohřev)
3. STOP/CANCEL (Vynulování/Stop)

4. Knoflík:

5. zvyšování hodnoty otáčením , ve směru pohybu hodinových ručiček,

6. snižování hodnoty otáčením , proti směru pohybu hodi- nových ručiček.

Displej

Mikrovlny

Velmi vysoký a vysoký výkon

Rozmrazování

Dětský zámek

Hmotnost v gramech

Grill

Nízký a velmi malý výkon

Hodiny

Automatický program

Objem v ml.

NASTAVENÍ HODIN (CLOCK/PRE-SET)

Po připojení trouby k síti se na displeji zobrazí hodnota „0:00“ a zazní zvukový signál.

1. Zmáčkněte tlačítko CLOCK/PRE-SET, číslice hodin začnou blikat a na displeji se zobrazí symbol hodin 📄.
2. Otočte knoflík a nastavte hodiny. Lze nastavovat hodnotu od 0 do 23. Otočte knoflík k symbolu na displeji se zobrazí čísla od 0 do 23. Otočte knoflík k symbolu na displeji se zobrazí čísla od 23 do 0.
3. Zmáčkněte tlačítko CLOCK/PRE-SET, číslice minut začnou blikat.
4. Otočte knoflík a nastavte minuty. Lze nastavovat hodnotu od 0 do 59. Otočte knoflík k symbolu na displeji se zobrazí čísla od 0 do 59.
5. Zmáčkněte tlačitko CLOCK/PRE-SET, nastavování je ukončeno. Symbol hodin zhasne a začne blikat „:“, na displeji je nastavený čas.

MIKROVLNNÝ OHŘEV

1. Zmáčkněte tlačítko MICRO./GRILL/COMBI. Na displeji se zobrazí nápis P100. Rozsvítí se symbol 📄.
2. Pro zvolení jiného výkonu mikrovln např. P80 otočte knoflík k symbolu nebo až se na displeji zobrazí nápis P80 a symboly a
3. Zmáčkněte tlačítko MICRO./GRILL/COMBI., otočte knoflik k symbolu nebo, a nastavte požadovaný čas. Otáčením knoflíku lze nastavit čas v rozsahu od 0:05 do 95:00. Maximální doba nastavení je 95 minut.
4. Zmáčkněte tlačítko QUICK START/START pro spuštění ohřevu.

PŘÍKLAD

Pro nastavení doby ohřevu na 20 minut při 80% výkonu mikrovln postupujte takto:

1. Zmáčkněte tlačítko MICRO./GRILL/COMBI. Na displeji se zobrazí nápis P100 a symboly 📄.
2. Pro zvolení výkonu mikrovln P80 otočte knoflík k symbolu nebo zaž se na displeji zobrazí nápis P80 a symboly.
3. Zmáčkněte tlačítko MICRO./GRILL/COMBI., otočte knoflík k symbolu nebo na nastavte čas 20 minut. Na displeji se zobrazí zvolený čas.
4. Zmáčkněte tlačitko QUICK START/START pro spuštění ohřevu.

Tabulka výkonu mikrovn

Výkon	100%Velmivysoký	80%Vysoký	50%Střední	30%Malý	10%Velmimalý
Displej P100 P80 P50		P30 P10

Pozor:

V tabulce jsou uvedené časové skoky v závislosti na časové hodnotě.

0 – 1 minuta	po 5 vteřinách
1 – 5 minut	po 10 vteřinách
5 – 10 minut	po 30 vteřinách
10 – 30 minut	po 1 minutě
30 – 95 minut	po 5 minutách

UPOZORNĚNÍ:

Při mikrovlnném ohřevu je nutno vyjmout kovový rošt!

GRILOVÁNÍ

1. Zmáčkněte tlačitko MICRO./GRILL/COMBI. Na displeji se zobraží nápis P100.

2. Pro zvolení funkce grilování G otočte knoflík k symbolu nebo až se na displeji zobrazí nápis G a symbol

1. Zmáčkněte tlačitko MICRO./GRILL/COMBI., otočte knoflik k symbolu nebo, a nastavte čas grilování. Otáčením knoflíku lze nastavit čas grilování v rozsahu od 0:05 do 95:00. Maximální doba nastavení je 95 minut.

2. Zmáčkněte tlačítko QUICK START/START pro spuštění grilování. Ozve se zvukový signál a spustí se grilování. V tomto okamžiku se na displeji zobrazí symbol 📄 a zbývající čas grilování.

KOMBINOVANÝ OHŘEV

1. Zmáčkněte tlačítko MICRO./GRILL/COMBI. Na displeji se zobrazi nápis P100.

2. Pro nastavení požadované funkce otočte knoflik k symbolu nebo. Na displeji se zobrazí postupně symboly P80, P50, P30, P10, G, C-1, C-2 a symbol.

C-1 = 55% času – mikrovlnný ohřev 45% času – grilování

C-2 = 36% času - mikrovlnný ohřev 64% času - grilování

1. Jakmile zvolíte požadovanou funkci, zmáčkněte tlačitko MICRO./GRILL/COMBI., otočte knoflik k symbolu nebo, a nastavte čas kombinovaného ohřevu.

Otáčením knofliku Ize nastavit čas kombinovaného ohřevu v rozsahu od 0:05 do 95:00. Maximální doba nastavení je 95 minut.

1. Zmáčkněte tlačítko QUICK START/START pro spuštění kombinovaného ohřevu. Ozve se zvukový signál a spustí se kombinovaný ohřev. V tomto okamžiku budou na displeji blikat symboly 📄 a 📋

UPOZORNĚNÍ: V případě kombinovaného ohřevu se mikrovlnná trouba nahřívá na vysokou teplotu, dbejte proto, aby nedošlo k popálení. Zvýšenou pozornost věnujte dětem pohybujícím se v blízkosti trouby.

RYCHLY START (QUICK START/START)

Pokud je mikrovná trouba připravená k provozu, zmáčkněte tlačítko QUICK START/START, spustí se ohřívání na dobu jedné minuty. Po každém zmáčknutí tlačítka QUICK START/START se doba prodlouží o jednu minutu. Maximální nastavitelná doba je 95 minut.

NASTAVENÍ ODLOŽENÉHO STARTU

1. Nastavte hodiny (viz. odst. Nastavení hodin).

2. Nastavte program ohřevu (viz. odst. Mikrovlnný ohřev). Lze nastavit tři kroky, program rozmrazování je nutno nastavit jako první.

3. Zmáčkněte tlačitko CLOCK/PRE-SET. Číslice hodin začnou blikat a na displeji se zobrazí symbol hodin (2).

4. Otočte knoflik ve směru 🚪 bebo 🚫 a nastavte požadovanou hodinu. Lze nastavovat hodnotu od 0 do 23.

5. Zmáčkněte tlačítko CLOCK/PRE-SET. Číslice minut začnou blikat.

6. Otočte knoflik ve směru nebo, a nastavte požadované minuty. Lze nastavovat hodnotu od 0 do 59.

7. Zmáčkněte tlačitko QUICK START/START, nastavování je ukončeno. Symbol hodin ☐ začne blikat. Pokud jsou dvířka zavřena, po dosažení na-

staveného času se dvakrát ozve zvukový signál, spustí se nastavený program a zhasne symbol hodin ☐obrazí se symboly ohřevu: a např.

ROZMRAZOVÁNÍ PODLE VÁHY (DEFROST BY W.T.)

1. Zmáčkněte tlačítko DEFROST BY W.T. Na displeji se zobrazí nápis dEF1 a symboly 📄.

1. Otočte knoflik ve směru nebo a nastavte hmotnost potravin určených k rozmrazení. Na displeji se zobrazí písmeno „g“. Otočte knoflik ve směru, na displeji se zobrazí čísla: 100 - 200 - 300...1900 - 2000 nebo a zobrazí se v opačném pořadí.

1. Zmáčkněte tlačítko QUICK START/START, ozve se zvukový signál a spustí se rozmrazování. V tomto okamžiku na displeji bude blikat symbol ☑ a za zbývající čas rozmrazování.

ROZMRAZOVÁNÍ PODLE ČASU (DEFROST BY TIME)

1. Zmáčkněte tlačítko DEFROST BY TIME. Na displeji se zobrazí nápis dEF2 a symboly 📄.

1. Otočte knoflik ve směru nebo, pro nastavení požadované doby rozmrazování. Dobu rozmrazování lze nastavit od 0:05 a zvyšovat postupným mačkáním tlačítka. Dobu rozmrazování lze snižovat od hodnoty 95:00 mačkáním tlačítka. Maximální nastavitelná doba rozmrazování je 95 minut.

2. Zmáčkněte tlačítko QUICK START/START, spustí se rozmrazování. V tomto okamžiku na displeji zobrazí symboly a

KONTROLA FUNKCÍ

Pokud připravujete potraviny s využitím funkce MICRO./GRILL/COMBI., zmáčkněte tlačitko MICRO./GRILL/COMBI. Na displeji se na 4 vteřiny zobrazí aktuálně nastavený výkon mikrovln.

Pokud zmáčknete tlačitko CLOCK/PRE-SET, na displeji se zobrazí aktuální čas. Po 4 vteřinách se displej vrátí do původního zobrazení.

AUTOMATICKÉ FUNKCE (AUTO MENU)

1. Zmáčkněte tlačítko AUTO MENU a zvolte požadovanou funkci. Na displeji se zobrazí symboly 📄. Požadovanou funkci zvolte podle níže uvedené tabulky následujícím způsobem:

Otáčením knoflíku zvolte: Automatický ohřev – Zelenina – Ryby – Maso – Těstoviny – Brambory – Pizza – Polévky, na displeji se zobrazí nápis A–1, ..., A–8.

1. Jakmile zvolíte funkci, potvrd'te svou volbu zmáčknutím tlačítka AUTO MENU.

2. Otočte knoflík ve směru nebo, a nastavte hmotnost potravin určených k ohřevu. Na displeji se objeví nápis ML nebo 9. Hmotnost nebo objem lze nastavit otáčením knoflíku ve směru nebo

3. Zmáčkněte tlačitko QUICK START/START, ozve se zvukový signál a spustí se zvolená funkce. V tomto okamžiku nápisy ML a 9 na displeji zhasnou a budou blikat symboly 8. a zbý-vající čas ohřevu.

Tabulka automatických funkcí

Funkce	Hmotnost	Displej
A-1Automatickýohřev	200g
	400g
	600g
A-2Zelenina	200g
	300g
	400g
A-3Ryby	250g
	350g
	450g
A-4Maso	250g
	350g
	450g
A-5Těstoviny	50g
	100g
A-6Brambory	200g
	400g
	600g
A-7Pizza	200g
	400g
A-8Polévky	200ml
	400ml

VÍCESTUPŇOVÉ VAŘENÍ

Lze nastavit maximálně 3 stupně přípravy pokrmů. V případě, že jeden ze stupňů je rozmrazování, bude tato funkce automaticky spuštěna jako první. Po ukončení jednoho stupně se ozve zvukový signál a spustí se další stupeň.

Upozornění: Automatická funkce nemůže být zařazená do nastavení vícestupňového vaření.

PŘÍKLAD

Pokud chcete nastavit ohřev na 10 minut při výkonu mikrovln na 100% a 15 minut při výkonu mikrovln 80%, postupujte následovně:

1. Dvakrát zmáčkněte tlačitko MICRO./GRILL/COMBI. pro zvolení 100% výkonu mikrovln – P100.
2. Otočte knoflik ve směru nebo, a nastavte čas ohřevu na 10 minut a potvrďte tuto hodnotu zmáčknutím tlačítka MICRO./GRILL/COMBI. Na displeji se zobrazí nápis P100 a symboly 📄.
3. Otočte knoflik ve směru nebo pro nastavení výkonu mikrovln na 80% – P80 a potvrďte tuto hodnotu zmáčknutím tlačítka MICRO./GRILL/COMBI.
4. Otočte knoflík ve směru nebo, a nastavte čas ohřevu na 15 minut.
5. Zmáčkněte tlačítko QUICK START/START, spustí se nastavený program.

Po ukončení kterékoliv funkce se vždy ozve zvukový signál.

POŽADAVKY NOREM

Mikrovlnné trouby ZELMER splňují požadavky platných norem.

Zařízení splňuje podmínky nařízení:

Přístroj je shodný s požadavky směrnic:

- Nízkonapěťové elektrické zařízení (LVD) – 2006/95/EC. Elektromagnetická kompatibilita (EMC) – 2004/108/EC.

Výrobek je označen značkou CE na výrobním štítku.

EKOLOGICKY VHODNÁ LIKVIDACE

Obalový materiál jednoduše neodhoďte. Obaly a balicí prostředky elektro spotřebičů ZELMER jsou recyklovatelné a zásadně by měly být vráceny k novému zhodnocení. Obal z kartonu lze odevzdat do sběren starého papíru. Pytlík z polyetylěnu (PE, PE-HD, PE-LD) odevzdejte do sběren PE k opětnému zužitkování.

Po ukončení životnosti elektrický spotřebič zlikvidujte prostřednictvím k tomu určených recyklačních středisek. Pokud má být spotřebič definitivně vyřazen z provozu, doporučuje se po odpojení napájecího přívodu od elektrické sítě jeho odříznutí, přístroj tak bude nepoužitelný. Informujte se laskavě u Vaší obecní správy o recyklačním středisku, ke kterému příslušíte.

Toto elektrozařízení nepatří do komunálního odpadu. Spotřebitel přispívá na ekologickou likvidaci výrobku. ZELMER CZECH s.r.o. je zapojena do kolektivního systému ekologické likvidace elektrozařízení u firmy Elektrowin a.s. Více na www.elektrowin.cz.

Veškeré opravy svěřte odborníkům v servisních střediscích. Záruční i pozáruční opravy osobně doručené nebo zaslané poštou provádí servisní střediska ZELMER – viz. SEZNAM ZÁRUČNÍCH OPRAVEN.

Dovozce/výrobce nezodpovidá za případné škody způsobené použitim zařizení v rozporu s jeho určením nebo chybnou obsluhou.

Dovozce/výrobce si vyhrazuje právo výrobek kdykoli, bez předchozího oznámeni, upravovat za účelem přizpůsobení výrobku právním předpisům, normám, směrnicim nebo z konstrukčních, obchodních, estetických nebo jiných důvodů.

Vážení klienti!

Rodičovská blokáda 16

Pred zavolaním do SERVISU 16

Časové rozmrazovanie (DEFROST BY TIME) 18

Automatické menu (AUTO MENU) 18

Tabul'ka automatického menu 18

Test riadu a kuchynských pomôcok:

VAROVANIE: Neodstraňujte svetlohnedý sludový chrániaci magnetron.

A-1: ☐ (Automatické ohrievanie)

Výkon velmi vysoký a vysoký

Rozmrazovanie

Rodičovská blokáda

Váha v gramoch

Grill

Výkon vel'mi nízky a nízky

Hodiny

Automatické varenie

Objem v ml

NASTAVENIE HODÍN (CLOCK/PRE-SET)

Po pripojení mikrovlnej rúry k napájaniu sa na ukazovateli objaví nápis „0:00“ a ozve sa jeden zvukový signál.

Tabul'ka výkonu mikrovín

Výkon	100%Vel'mivysoký	80%Vysoký	50%Stredný	30%Nízky	10%Vel'minízky
Ukazovatel'	P100	P80	P50	P30	P10

Tabul'ka automatického menu

Menu	Hmotnost1	Ukazovatel1
A-1Automatickéohrievanie	200g
	400g
	600g
A-2Zelenina	200g
	300g
	400g
A-3Ryba	250g
	350g
	450g
A-4Mäso	250g
	350g
	450g
A-5Cestoviny	50g
	100g
A-6Zemiaky	200g
	400g
	600g
A-7Pizza	200g
	400g
A-8Polievka	200ml
	400ml

VIACETAPOVÉ VARENIE

Výrobok je označený značkou CE na výrobnom štítku.

EKOLÓGIA – CHRÁŇME ŽIVOTNÉ PROSTREDIE
