Typ produktu	Ventilátorový ohřívač
Model	FH-400
Značka	Ravanson
Napájení	220–240 V ~ 50/60 Hz
Příkon	2000 W (max) / 1000 W (min)
Nastavení ohřevu	2 úrovně ohřevu (1000 W a 2000 W) plus pouze ventilátor se studeným vzduchem
Ventilátor	Ano, s funkcí studeného vzduchu
Termostat	Mechanický nastavitelný termostat
Ochrana proti přehřátí	Automatická tepelná pojistka
Rozměry (přibližně)	25 x 20 x 15 cm
Hmotnost (přibližně)	1.5 kg
Délka napájecího kabelu	1.5 m (přibližně)
Umístění	Na podlahu nebo stůl, stabilní povrch
Bezpečná vzdálenost	Nejméně 100 cm od stěn nebo předmětů
Použití	Pouze do vnitřních, dobře izolovaných prostor
Čištění	Otřete suchým nebo mírně vlhkým hadříkem; nejprve odpojte ze zásuvky a nechte vychladnout
Údržba	Udržujte větrací otvory nezakryté; nezakrývejte
Skladování	V čistém, suchém místě po vychladnutí
Součástí balení	Uživatelský manuál (bez dálkového ovládání)

Často kladené otázky - FH-400 Ravanson

Jak nastavím požadovanou teplotu na FH-400?

Nejprve otočte knoflíkem termostatu ve směru hodinových ručiček na maximum. Jakmile místnost dosáhne příjemné teploty, pomalu otáčejte knoflíkem proti směru hodinových ručiček, dokud se ohřívač nevypne. Ohřívač pak bude udržovat tuto teplotu cyklickým zapínáním a vypínáním.

Proč ohřívač při prvním použití vydává zápach spáleniny?

Mírný zápach spáleniny je normální při prvním použití nebo po dlouhém skladování. Je způsoben spalováním prachu na topných prvcích. Spusťte ohřívač na vysoký výkon na několik minut v dobře větraném prostoru; zápach zmizí.

Mohu použít FH-400 v koupelně?

Ne. Manuál výslovně uvádí nepoužívejte ohřívač v bezprostřední blízkosti vany, sprchy nebo bazénu. Je určen pouze pro suché vnitřní prostory.

Co mám dělat, pokud ohřívač náhle přestane fungovat?

Nejprve odpojte ohřívač ze zásuvky a nechte jej alespoň 15 minut chladnout. Mohla se aktivovat ochrana proti přehřátí. Znovu jej zapojte a zkuste to znovu. Pokud stále nefunguje, zkontrolujte napájení v zásuvce. Nepokoušejte se jej opravovat sami; kontaktujte servisní středisko výrobce.

Jak vyčistím ohřívač FH-400?

Vždy odpojte ohřívač a nechte jej zcela vychladnout. Otřete vnější povrch suchým nebo mírně vlhkým hadříkem. Nepoužívejte čisticí prostředky, abraziva ani nenechte vodu vniknout do ohřívače. Nikdy jej neponořujte do vody.

Je FH-400 dodáván s dálkovým ovládáním?

Ne. FH-400 se ovládá ručně pomocí ručního kolečka a knoflíku termostatu. Manuál ukazuje dálkové ovládání pro model FH-900, ale FH-400 jej neobsahuje.

Mohu nechat ohřívač zapnutý bez dozoru?

Nedoporučuje se. Manuál radí vždy vypnout a odpojit ohřívač, když se nepoužívá. Kromě toho nepoužívejte časovače nebo automatické spínače, protože to může způsobit riziko požáru, pokud je ohřívač zakrytý nebo nesprávně umístěn.

Co znamenají symboly na voliči funkcí?

Volič funkcí má tři polohy: OFF (0), Studený vzduch (pouze ventilátor), I (1000 W nízký ohřev) a II (2000 W vysoký ohřev). Otočte ručním kolečkem ve směru hodinových ručiček pro výběr požadovaného režimu.

Jak mám skladovat ohřívač, když jej delší dobu nepoužívám?

Nechte ohřívač zcela vychladnout. Vyčistěte jej podle popisu, poté jej uložte do původního obalu nebo na čisté, suché místo. Chraňte jej před prachem, vlhkostí a mechanickým poškozením. Uchovávejte mimo dosah dětí.

Je FH-400 vhodný pro velké místnosti?

Ohřívač je dimenzován na 2000 W, vhodný pro dobře izolované prostory do přibližně 20-25 m² v závislosti na izolaci. Manuál uvádí, že je určen pouze pro dobře izolované prostory nebo příležitostné použití. Pro větší místnosti může být vyžadován další ohřívač.

NÁVOD K OBSLUZE FH-400 Ravanson

CS Původní návod k používání Termoventilátor

CS Tento výrobek je vhodný pouze pro dobře izolované prostory nebo občasné používání

Blahopřejeme Vám k nákupu a vítáme Vás mezi uživateli výrobků Ravanson.

Před prvním použitím zařízení se řádně seznamte s jeho návodem na obsluhu a uchovejte jej pro případ nutnosti jejího použití v budoucnosti.

Před zahájením používání si přečtěte všechny pokyny a výstrahy týkající se bezpečnosti používání.

Nedodržování níže uvedených výstrah týkajících se bezpečnosti a bezpečnostních pokynů může být příčinou zásahu elektrickým proudem, požáru a /nebo vážného úrazu.

Uchovejte veškeré bezpečnostní výstrahy a pokyny, abyste je mohli využívat i v budoucnosti

VŠEOBECNÉ BEZPEČNOSTNÍ POKYNY

1. VÝSTRAHA: Abyste zamezili přehřáti, nikdy ohřívač nepřikrývejte.

2. Ohřívač nemůže být umístěný přímo pod elektrickou zásuvkou.

3. Nepoužívejte ohřívač s programátorem, časovým spínačem, samostatným systémem dálkového ovládání nebo jiným zařízením, které ohřívač automaticky vypíná, jelikož existuje nebezpečí požáru, jestli by ohřívač byl přikrytý nebo nesprávně umístěný.

4. Kryt topných těles má za úkol chránit před přímým přístupem k těmto prvkům a musí být na místě, když je ohřívač v provozu.

5. Kryty topných těles ne zajistí absolutní ochranu pro malé děti a postižené osoby.

6. Nepoužívejte ohřívač v bezprostřední blízkosti vany, sprchy nebo bazénu.

7. Děti mladší 3 lat je třeba udržovat v bezpečné vzdálenosti, ledaže jsou pod stálým dohledem.

8. Děti ve věku od 3 lat a mladší 8 let mohou pouze vypnout/zapnout zařízení, za podmínky, že toto bylo umístěno a nainstalováno v souladu se svým určením v normální poloze, a to pod dohledem nebo v souladu s návodem na obsluhu zařízení bezpečným způsobem a s pochopením nebezpečí spojených se zařízením. Děti ve věku od 3 let a mladších 8 let nesmí vytahovat zástrčku ze

zásuvky, nastavovat zařízení, čistit zařízení nebo provádět jeho údržbu.

1. Toto zařízení mohou používat děti starší 8 let a osoby s omezenými fyzickými, smyslovými nebo psychickými schopnostmi, nebo osoby, které nemají zkušenosti nebo znalosti zařízení, pokud toto probíhá pod dohledem nebo v souladu s návodem na používání zařízení, bezpečným způsobem, s tím že veškerá ohrožení spojena s používáním zařízení byla pochopena. Děti si nesmí hrát se zařízením. Čištění a údržbu nemohou děti provádět bez dozoru.

2. VÝSTRAHA: Některé části tohoto výrobku mohou být velmi horké a způsobit popáleniny. Je třeba věnovat zvláštní pozornost dětem a citlivým osobám.

3. VÝSTRAHA: Nikdy ohřívač nepřikrývejte. Přikryti spotřebiče může způsobit jeho přehřátí nebo požár.

4. Pokud dojde k nezvratnému poškození vodiče napájení, je třeba svěřit jeho výměnu výrobci nebo odborné dílně, nebo kvalifikované osoblí, aby se spotřebitel vyhnul ohrožení.

5. Pokud se spotřebič nepoužívá, je třeba jej odpojit ze zásuvky. Kromě toho se nesmí, ponechávat nepoužívaný spotřebič se zapínačem v zapnuté poloze a/nebo s termostatem nastaveným v poloze minimum.

6. Používejte spotřebič v bezpečné vzdálenosti od hořlavých materiálů jako jsou např.: záclony, papír, dřevěné nebo syntetické materiály a podobně.

7. Nesmí být zablokován přívod a odvod vzduchu.

8. Spotřebič vypněte pokaždé, když ho nepoužíváte. Při vytahovaní zástrčky ze zásuvky netahejte za kabel spotřebiče.

9. Dbejte na to, aby se poblíž spotřebiče nezdržovaly děti ani domácí zvířata. Dotek horké ventilační mřížky by mohl způsobit popáleniny.

10. Nepoužívejte spotřebič v prostorách, v nichž by mohl mít kontakt s plynem nebo jinými těkavými a hořlavými látkami.

11. K čištění používejte suchý nebo lehce zvlhčený hadřík. Při čištění musí být spotřebič odpojen od přívodu elektriny.

12. Před údržbou nebo opravou je třeba spotřebič odpojit od přívodu elektrického proudu. Kromě toho by měl spotřebič vychládnout.

13. Nepoužívejte spotřebič v prostorách s velkou prašnosti.

14. Ukládejte spotřebič na čistém a suchém místě.
15. Dopravujte v původním obalu, chraňte proti prachu, vlhkosti a mechanickým poškozením.
16. Spotřebič je určen k používání uvnitř místnosti. Nelze jej používat ani skladovat na místech, kde by na něj mohly působit atmosférické vlivy.
17. Místo, kde je spotřebič postaven, musí zaručit jeho stabilitu. Přívodní kabel nesmí být veden kolem otvorů z nichž proudí horký vzduch. Kromě toho kabel nesmí být stlačený a nesmí vést poblíž ostrých hran.
18. Je zakázané vkládat jakékoliv předměty do otvoru v korpusu zařazení.
19. Přes to, že se bude zařízení používat v souladu s jeho určením a že se budou dodržovat veškeré bezpečnostní pokyny, nelze zcela vyloučit určité faktory zbytkového rizika.
20. Po instalaci je nutné zajistit možnost odpojení zařízení od napájení - zajistit přístup k zástrčce.
21. POZOR! Před zapnutím spotřebiče je třeba se ujistit, že v zásuvce je napětí odpovídající hodnotě napětí uvedené na štítku spotřebiče. Spotřebič musí být zapojen do zásuvky s uzemňovacím kolíkem.
22. Doporučuje se připojit zařízení k napájecí síti vybavenému zařízením se zbytkovým proudem (RCD) s vypínacím proudem 30 mA nebo méně.
23. POZOR! Zařízení není navrženo pro práci s externími časovými spínači nebo samostatným systémem dálkového ovládání.

URČENÍ

Spotřebič je určen k použití v domácích a jiných obdobných prostředích:

- kancelářích a jiných pracovištích

- v zákazníkům přístupných prostorách hotelů, motelů a jiných obytných prostorů.

NÁVOD K POUŽITÍ

POZOR! Ujistěte se, že zdroj napájení, ke kterému má být zařízení připojeno, odpovídá parametrům uvedeným na popisném štítku.

Pokud zapojíte spotřebič, který bylo po dlouhou dobu nepoužíván, je možné, že ucítíte pach spáleného prachu usazeného na odporu. Tento pach brzy zmizí.

Dbejte vždy na to, aby byl spotřebič umístěn v bezpečné vzdálenosti (minimum 100 cm) od stěn a jiných objektů. Nesmí být zablokován proud vzduchu!

1. Nastavení zařízení na pevný a stabilní povrch.
2. Napájecí kabel je třeba vložit do zásuvky.
3. Otočte knoflík termostatu ve směru hodinových ručiček na maximum.
4. Pro nastavení funkce ohřevu na nižší úrovni je třeba otočit knoflík ovládání doprava do polohy I (1000W).
5. Pro nastavení funkce ohřevu na nejvyšší úroveň je třeba otočit knoflík doprava do polohy II (2000W).
6. Pro nastavení funkcí ventilátoru nastavte knoflík ovládání do polohy
7. Spotřebič vypnete otočením knoflíku ovládání doleva do polohy

Knoflík nastavení funkcí

- Zařízení vypnuté

- Foukání studeného vzduchu

I - Ohřev 1000 W

II - Ohřev 2000 W

Zařízení je vybaveno termostatem. Knoflíkem termostatu lze nastavit požadovanou teplotu v místnosti, ve chvíli, když teplota v místnosti dosáhne zadanou úroveň, zařízení se vypne, pokles teploty v místnosti pod zadanou úroveň způsobí opětovné zapnutí termoventilátoru.

Nastavení požadované teploty

Po zapnutí termoventilátoru je třeba nastavit knoflík do polohy maximum (maximální teplota). Po dosažení v místnosti teploty, která nám vyhovuje (pocitujeme tepelnou pohodu) je třeba knoflík termostatu pomalu otáčet a snižovat tak teplotu na termostatu až termoventilátor sám vypne. Ponechat knoflík v této poloze. Pokud teplota v místnosti poklesne, zařízení se samo zapne a bude v provozu až do doby dosažení určené teploty okolí.

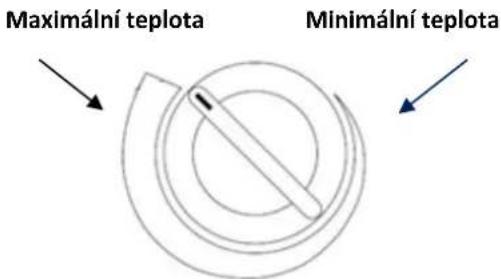

Knoflík termostatu

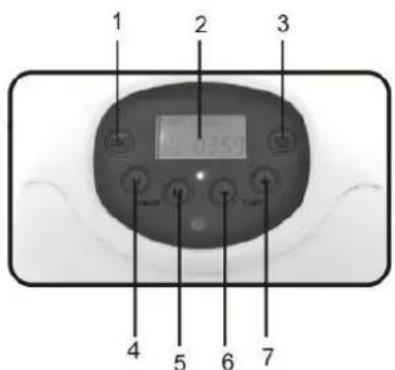

FH-900

1. oscilační pohyb
2. Displej LED
3. zapnout/vypnout
4. Timer (hodiny)
5. Timer (minuty)
6. Teplota (-)
7. Teplota (+)

Tento přístroj je vybaven pojistkou, ochrana proti přehřátí.

VÝSTRAHA!

V případě, že dojde k automatickému zapnutí tepelné pojistky a vypnutí přístroje z důvodu nebezpečí přehřátí, je nutné odpojit přívodní kabel od zdroje napětí a vyčkat cca 15 minut, než přístroj vychladne. Pak jej bude možné znovu zapnout.

POZNÁMKA!

Pokud není možné dosáhnout požadované teploty v místnosti, použijte další topné zařízení.

JE ZAKÁZÁNO:

• Instalovat zařízení v blízkosti nábytku, pod police; do výklenků ve zdi; instalovat zařízení v blízkosti záclon (závěsů).
  • Zakrývat při zapnutí k moci.

PORUCHY

Pokud po koupení výrobku zjistíte, že je poškozený, kontaktujte prodejce.

Dodržujte pravidla uvedená v připojeném návodu na obsluhu.

Nepředělávejte výrobek ani na něm neprovádějte žádné změny.

Pokud zařízení přestane fungovat, odpojte je od zdroje elektrického proudu. Zkontrolujte, zda je v zásuvce, do které bylo zapojeno, elektrický proud. Pokud zjistíte, že k vypnutí proudu nedošlo, je zakázáno pokoušet zařízení samostatně opravit. Kontaktujte autorizovaný servis výrobce.

VYUŽITÍ SLUŽEB SERVISU

Veškerá zařízení jsou před expedicí z výrobního závodu podrobena důkladné kontrole. Pokud i přesto zjistíte jakékoliv poškození, využijte technickou podporu v místě obsluhy zákazníka.

Než se k nim obrátíte pro pomoc, zkontrolujte:

• Nebo je v zásuvce elektrické napětí.
• Nebo jste při zapojení spotřebiče, postupovali podle návodu k použití.

ÚDRŽBA

• Před zahájením čištění je třeba spotřebič pokaždé odpojit od přívodu elektrické energie.
• Spotřebič musí vychladnout.
• Vnější části spotřebiča čistíme měkkým navlhčeným hadříkem. Nikdy nepoužíváme abrazivní látky ani rozpouštědla. Nepolévejte spotřebič vodou a neponořujte jej, ani žádnou jeho část do vody nebo jiné tekutiny.

DOPRAVA A UCHOVÁVÁNÍ

• V případě, že konvektor nepoužívá delší dobu, chránít ji před prachem, mechanickým poškozením a uložte na suchém a čistém místě.
• Uchovávejte na dětem nedostupném místě, chraňte proti prachu, vlhkosti a mechanickým poškozením.
• Dopravujte v původním obalu, chraňte proti prachu, vlhkosti a mechanickým poškozením.
• Před skladováním nebo dopravováním vždy počkejte až zařízení schladne.

POZOR!

Obrázky a popisy se mohou lišit od skutečnosti v závislosti na modelu výrobku.

Výrobce si vyhrazuje právo provádět technické změny!

TECHNICKÉ ÚDAJE

Model	Jmenovité napětí	Jmenovitý kmitočet	Jmenovitý příkon
FH-101	220-240V	50/60 Hz	2000 W
FH-105/ FH-105B	220-240V	50/60 Hz	2000 W
FH-200	220-240V	50/60 Hz	2000 W
FH-300	220-240V	50/60 Hz	2000 W
FH-505	220–240V	50-60 Hz	2000 W
FH-900	220–240V	50-60 Hz	2000 W

Identifikační značka (značky) modelu:		FH-101/ FH-105/ FH-105B/ FH-200/ FH-300/FH-505
Údaj	Značka	Hodnota	Jednotka		Údaj	Jednotka
Tepelný výkon					Pouze u akumulačních elektrických lokálních topidel: typ příjmu tepla (vyberte jeden)
Jmenovitý tepelný výkon	P_nom	2,0	kW		řízení akumulace tepla s integrovaným termostatem	ne
Minimální tepelný výkon (orientační)	P_min	1,0	kW		ruční řízení akumulace tepla se zpětnou vazbou informující o teplotě v místnosti a/nebo venkovní teplotě	ne
Maximální trvalý tepelný výkon	P_max	2,0	kW		elektronické řízení akumulace tepla se zpětnou vazbou informující o teplotě v místnosti a/nebo venkovní teplotě	ne
Při jmenovitém tepelném výkonu					výdej tepla s ventilátorem	ne
Při minimálním tepelném výkonu	el_max	0	kW		Typ výdeje tepla/regulace teploty v místnosti (vyberte jeden)
V pohotovostním režimu	el_min	0	kW		jeden stupeň tepelného výkonu, bez regulace teploty v místnosti	ne
Při jmenovitém tepelném výkonu	el_ss	0	kW		dva nebo více ručních stupňů, bez regulace teploty v místnosti	ne
					s mechanickým termostatem pro regulaci teploty v místnosti	ano
					s elektronickou regulací teploty v místnosti	ne
					s elektronickou regulací teploty v místnosti a denním programem	ne
					s elektronickou regulací teploty v místnosti a týdenním programem	ne
					Další možnosti regulace (lze vybrat více možností)
					regulace teploty v místnosti s detekcí přítomnosti osob	ne
					regulace teploty v místnosti s detekcí otevřeného okna	ne
					s dálkovým ovládáním	ne
					s adaptivně řízeným spouštěním	ne
					s omezením doby činnosti	ne
					s černým kulovým čidlem	ne
Kontaktní údaje	Ravanson Ltd. ul. Mazowiecka 6, 09-100 Płońsk, Polska
Identifikační značka (značky) modelu:		FH-900
Údaj	Značka	Hodnota	Jednotka		Údaj	Jednotka
Tepelný výkon					Pouze u akumulačních elektrických lokálních topidel: typ příjmu tepla (vyberte jeden)
Jmenovitý tepelný výkon	P_nom	1,962	kW		řízení akumulace tepla s integrovaným termostatem	ne
Minimální tepelný výkon (orientační)	P_min	0	kW		ruční řízení akumulace tepla se zpětnou vazbou informující o teplotě v místnosti a/nebo venkovní teplotě	ne
Maximální trvalý tepelný výkon	P_max	1,962	kW		elektronické řízení akumulace tepla se zpětnou vazbou informující o teplotě v místnosti a/nebo venkovní teplotě	ne
Při jmenovitém tepelném výkonu					výdej tepla s ventilátorem	ne
Při minimálním tepelném výkonu	el_max	-	kW		Typ výdeje tepla/regulace teploty v místnosti (vyberte jeden)
V pohotovostním režimu	el_min	-	kW		jeden stupeň tepelného výkonu, bez regulace teploty v místnosti	ne
Při jmenovitém tepelném výkonu	el_ss	-	kW		dva nebo více ručních stupňů, bez regulace teploty v místnosti	ne
					s mechanickým termostatem pro regulaci teploty v místnosti	ne
					s elektronickou regulací teploty v místnosti	ano
					s elektronickou regulací teploty v místnosti a denním programem	ne
					s elektronickou regulací teploty v místnosti a týdenním programem	ne
					Další možnosti regulace (lze vybrat více možností)
					regulace teploty v místnosti s detekcí přítomnosti osob	ne
					regulace teploty v místnosti s detekcí otevřeného okna	ne
					s dálkovým ovládáním	ne
					s adaptivně řízeným spouštěním	ne
					s omezením doby činnosti	ne
					s černým kulovým čidlem	ne
Kontaktní údaje	Ravanson Ltd. ul. Mazowiecka 6, 09-100 Płoňsk, Polska

Tento symbol informuje spotřebitele, že označený spotřebič po uplynutí doby jeho používání nelze likvidovat vyhozením společně z běžným domácím odpadem.

Spotřebitel je povinen odevzdat spotřebič do vhodné sběrny elektrického a elektronického odpadu. Do systému sběru takových odpadů jsou zapojeny obchody s elektrickým a elektronickým zbožím,

místní sběřny takového zboží i obecní úřady. Rádná likvidace použitých elektrospotřebičů pomáhá zamezit případným škodlivým dopadům na lidské zdraví a na životní prostředí, které by mohly být způsobeny přítomnosti škodlivých složek a nesprávným skladováním a likvidaci takového odpadu. Ve spotřebiči byl omezen výskyt látek, které by mohly negativně působit na životní prostředí jak v době používání spotřebiče, tak po této době.
