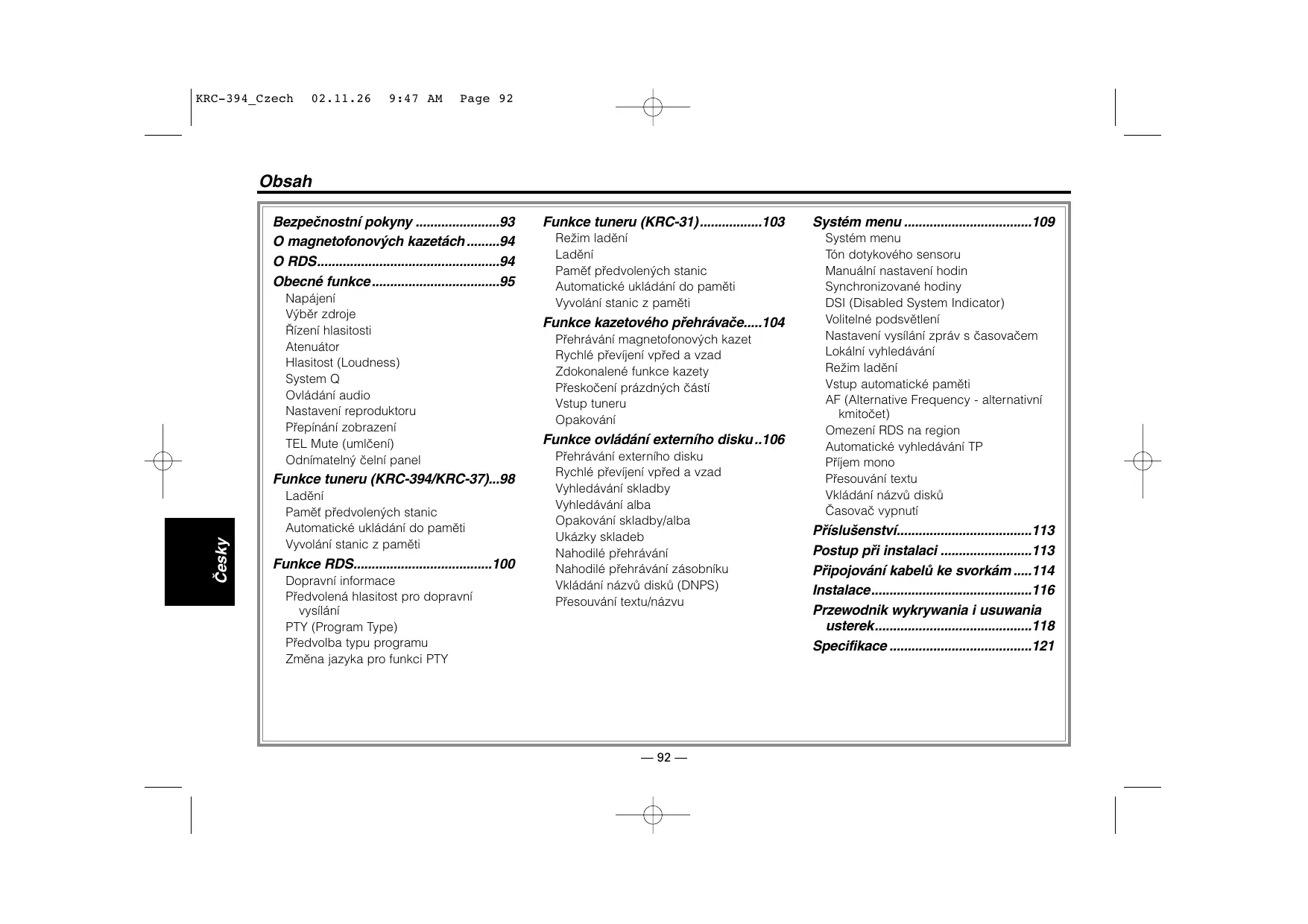

NÁVOD K OBSLUZE KRC-37 KENWOOD

Bezpečnostní pokyny ......93

O magnetofonových kazetách......94

O RDS....94

Obecné funkce....95

Napájení

Výběr zdroje

Řízení hlasitosti

Atenuátor

Nastavení reproduktoru

Přepínání zobrazení

TEL Mute (umlčení)

Odnímatelný čelní panel

Funkce tuneru (KRC-394/KRC-37)...98

Ladění

Paměť předvolených stanic

Automatické ukládání do paměti

Vyvolání stanic z paměti

Funkce RDS....100

Dopravní informace

Předvolená hlasitost pro dopravní vysílání

PTY (Program Type)

Předvolba typu programu

Změna jazyka pro funkci PTY

Funkce tuneru (KRC-31)......103

Režim ladění

Ladění

Paměť předvolených stanic

Automatické ukládání do paměti

Vyvolání stanic z paměti

Funkce kazetového přehrávače.....104

Přehrávání magnetofonových kazet

Rychlé převíjení vpřed a vzad

Zdokonalené funkce kazety

Přeskočení prázdných částí

Vstup tuneru

Opakování

Funkce ovládání externího disku..106

Přehrávání externího disku

Rychlé převíjení vpřed a vzad

Vyhledávání skladby

Vyhledávání alba

Opakování skladby/alba

Ukázky skladeb

Nahodilé přehrávání

Nahodilé přehrávání zásobníku

Vkládání názvů disků (DNPS)

Přesouvání textu/názvu

Systém menu 109

Systém menu

Manuální nastavení hodin

Synchronizované hodiny

DSI (Disabled System Indicator)

Volitelné podsvětlení

Nastavení vysílání zpráv s časovačem

Lokální vyhledávání

Režim ladění

Vstup automatické paměti

AF (Alternative Frequency - alternativní kmitočet)

Omezení RDS na region

Automatické vyhledávání TP

Příjem mono

Přesouvání textu

Vkládání názvů disků

Časovač vypnutí

Příslušenství......113

Postup při instalaci ....113

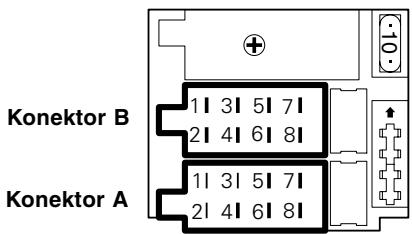

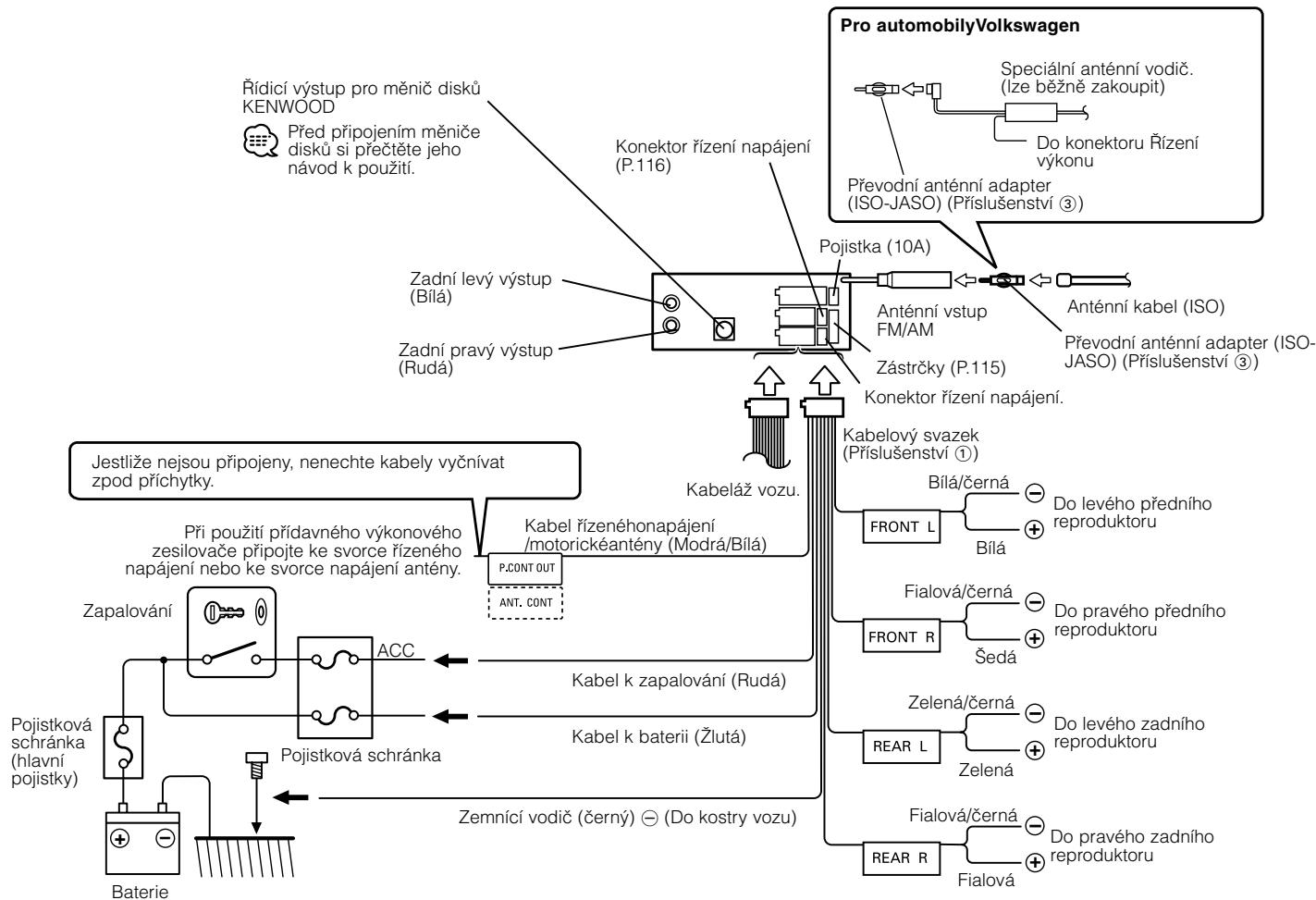

Připojování kabelů ke svorkám .....114

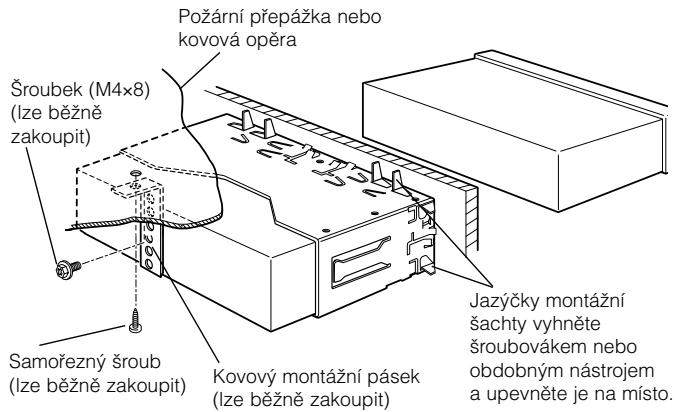

Instalace....116

Abyste předešli nebezpečí požáru, pečlivě dodružujte následující pokyny:

• Přístroj zasuňte až nadoraz, aby byl bezpečně zajištěn. V opačném případě se může při havárii nebo nárazu uvolnit.
• Při prodlužování přívodů k zapalování, baterii nebo zemního přívodu používejte pouze kabely určené pro automobily nebo kabely o průřezu 0,75 mm2 (AWG18) nebo větším, aby nedošlo k přetížení kabelu a zničení izolace.
• Aby nedošlo ke zkratu, nevkládejte do přístroje ani v něm nenechávejte kovové předměty (např. mince nebo kovové nástroje).
• Jestliže se z přístroje uvolňuje kouř nebo zápach, ihned přístroj vypněte a obraťte se na prodejce Kenwood.
• Dbejte, aby se vaše prsty nezachytily mezi čelní panel a přístroj.
• Dbejte, aby přístroj nespadl, ani jej nevystavujte silným nárazům. Přístroj se může poškodit nebo mohou prasknout skleněné díly, které obsahuje.
• V případě poškození displeje z kapalných krystalů (LCD) nebo jeho prolomení nárazem se nedotýkejte uvolněné tekutiny. Tekutina kapalných krystalů může ohrožovat vaše zdraví nebo dokonce i život. Jestliže vám tekutina kapalných krystalů z LCD potřísní pokožku nebo oděv, ihned zasažené místo důkladně umyjte mýdlem.

⚠UPOZORNĚNÍ

Dodržováním následujících pokynů předejdete poškození přístroje:

• Ujistěte se že přístroj připojujete na napájení 12 Vss s ukostřeným záporným pólem.
• Nesnímejte vrchní ani spodní kryt přístroje.
• Přístroj neinstalujte na místa, vystavená přímému slunečnímu záření, vysokým teplotám nebo nadměrné vlhkosti. Vyhněte se i místům, kde by se do přístroje mohla dostat voda, nebo místům prašným.
• Ne postavljajte uklonjenu prednju ploču ili kućište prednje ploče na područja koja su izložena izravnoj sunčanoj svijetlosti, pretjeranoj toplini ili vlažnosti. Takodjer izbjegavajte mjesta s previše prašine ili gdje je moguće polijevanje vodom.
• Da biste spriječili pogoršanje, ne dirajte terminale uredjaja ili prednje ploče prstima.
• Čelní panel nevystavujte silným nárazům, jedná se o součást přesného zařízení.
• Při výměně pojistky používejte pouze pojistky předepsaných hodnot. Použití pojistky s jinými hodnotami může způsobit selhání přístroje.
• Aby nedošlo ke zkratu, při výměně pojistky nejprve odpojte kabelový svazek.
• Mezi čelní panel a přístroj nevkládejte žádné předměty.
• K instalaci nepoužívejte jiné šrouby než dodávané. Použití nesprávných šroubů může přístroj poškodit.

DŮLEŽITÉ INFORMACE

O měniči disků, který se připojuje:

O CD přehrávačích/měničích CD připojených k této jednotce.

K této jednotce lze připojit CD přehrávače/měniče CD KENWOOD, uvedené na trh v roce 1998 a později.

Viz také příslušný katalog, nebo konzultujte prodejce produktů KENWOOD, který vám poskytne informace o modelech CD přehrávačů/měničů CD, které lze připojit.

Všimněte si, že kterýkoliv CD přehrávač/měnič CD, uvedený na trh v roce 1997 nebo dříve a měnič CD vyrobený jinými výrobci, nelze k této jednotce připojit.

Nepodporovaná spojení mohou vést k poškození jednotky.

Nastavení přepínače O-N do polohy "N" pro použitelné měniče disků/CD přehrávače KENWOOD.

Funkce, které lze použít a informace, které lze zobrazit, se budou lišit v závislosti na modelech, které připojujete.

Nesprávným propojením přístroje s CD měničem může dojít k poškození obou přístrojů.

POZNÁMKA

• Jestliže při instalaci přístroje nastanou obtíže, obraťte se na prodejce Kenwood.

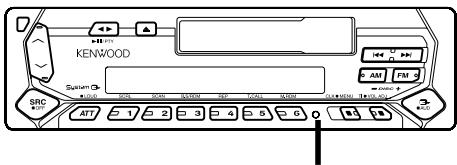

• Jestliže zařízení selže, stiskněte tlačítko RESET. Jestliže se zdá, že přístroj nepracuje správně, stiskněte nejprve tlačítko Reset. V případě, že se problém nevyřeší, obratte se na prodejce Kenwood.
• Jestliže ovládáte měnič CD poprvé a ten nepracuje správně, stiskněte tlačítko RESET. Nastaví se základní pracovní podmínky.

KENWOOD SRC AM PM 0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60

Tlačítko Reset

• Při teplotách nižších než 5 stupňů celsia (41 °F) může být zobrazení na LCD displeji špatně čitelné.
• Zobrazení displeje a panelu v tomto návodu slouží jako příklad pro ujasnění výkladu použití ovládání. Zobrazení na displeji na těchto ilustracích se proto může lišit od zobrazení na skutečném zařízení a některé ilustrace znázorňují momenty, které v reálném provozu nemohou nastat.

Čišćenje terminala prednje ploče

Ukoliko se terminali uredjaja ili prednje ploče isprljaju, obrišite ih suhom, mekanom krpom.

Čištění jednotky

Jestliže je čelní panel znečištěn, otřete jej měkkou suchou látkou. Při silném znečištění lze použít látku navlhčenou neutrálním čistidlem a po vyčištění zbytky čistidla důkladně otřít.

Použití spreje přímo na přístroj může mít vliv na mechanické díly. Čištění čelního panelu hrubou látkou nebo čistidly na bázi ředidel nebo alkoholu může poškodit povrch panelu nebo smazat popisy.

Čištění magnetofonové hlavy

Pokud je reprodukce zašuměná nebo je kvalita zvuku během přehrávání nízká kvůli znečištěné magnetofonové hlavě, vyčistěte ji.

• Je-li páska uvolněná, napněte ji.
• Pokud se etiketa z kazety odlupuje, prílepte ji lepidlem.
• Nepoužívejte poničené kazety.
• Nepokládejte kazety na palubní desku a všude tam, kde jsou vysoké teploty.
• Nepoužívejte kazety, které jsou delší než 100 minut.

O RDS

RDS (Radio Data System – systém radiových dat)

Při poslechu RDS stanice (tj. stanice vysílající signál RDS) se zobrazuje název stanice, usnadňující přehled o přijímané stanici. RDS (Radio Data System) stanice vysílají i kmitočty jiných vysílačů této stanice. Jestliže cestujete na delší trase, tato funkce automaticky přepíná na místní kmitočty s nejlepším signálem sitě vysílačů stanice, kterou chcete poslouchat. Data se automaticky uloží do paměti, takže přijímač může rychle přepnout na jinou RDS stanici, vysílající stejný program, ale s lepším příjmem. To i včetně stanic uložených v paměti předvoleb, které posloucháte často.

Enhanced Other Network (rozšíření na další sítě)

Stanice poskytující vysílají informaci o jiných RDS stanicích, které vysílají dopravní vysílání. Máte-li naladěnu stanici, která nevysílá dopravní informace, ale jiná RDS stanice začne vysílat dopravní zpravodajství, tuner se na dobu dopravního vysílání automaticky přeladí na tuto jinou stanici.

Alarm

Jestliže je vysíláno nouzové vysílání (oznamující nehodu atd.), přeruší se aktivní funkce a přijme se varování.

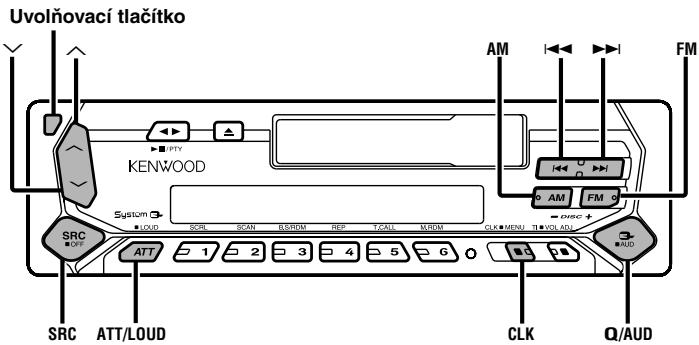

Uvolňovací tlačítko AM FM KENWOOD System CAM CAM CAM CAM CAM CAM CAM CAM CAM CAM CAM CAM CAM CAM CAM CAM CAM CAM CAM CAM CAM CAM CAM CAM CAM CAM CAM CAM CAM CAM CAM CAM CAM CAM CAM CAM CAM CAM CAM CAM CAM CAM CAM CAM CAM CAM CAM CAM CAM CAM RAM RAM RAM RAM RAM RAM RAM RAM RAM RAM RAM RAM RAM RAM RAM RAM RAM RAM RAM RAM RAM RAM RAM RAM RAM RAM RAM RAM RAM RAM RAM RAM RAM RAM RAM RAM RAM RAM RAM RAM RAM RAM RAM RAM RAM RAM RAM RAM RAM RAM FPTY FPTY FPTY FPTY FPTY FPTY FPTY FPTY FPTY FPTY FPTY FPTY FPTY FPTY

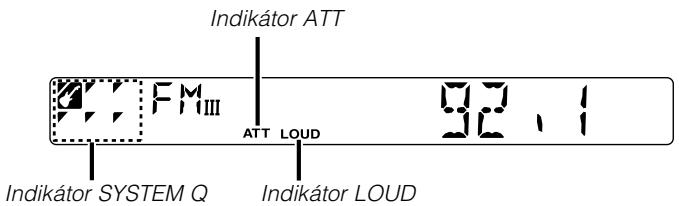

Indikátor ATT FMIII 92.1 ATT LOUD Indikátor SYSTEM Q Indikátor LOUD

Napájení

Zapnutí napájení

Stiskněte tlačítko [SRC].

Vypnutí napájení

Stiskněte tlačítko [SRC] na dobu alespoň 1 vteřiny.

Výběr zdroje

Stiskněte tlačítko [SRC].

Požadovaný režim	Zobrazení
Tuner	"TUNER"
Kazeta	"TAPE"
Externí disk	"DISC"/"CD"
Standby (pouze v režimu podsvětlení)	"ALL OFF"

Po uplynutí 20ti minut v režimu Standby tato jednotka automaticky vypne napájení, aby tak šetřila baterii automobilu.

Doba vypnutí může být nastavena v kapitole <Časovač vypnutí> (viz str. 112).

Řízení hlasitosti

Zvýšení hlasitosti

Stiskněte tlačítko [^].

Ztlumení hlasitosti

Stiskněte tlačítko [∨].

Atenuátor

Rychlé ztlumení hlasitosti.

Stiskněte tlačítko [ATT].

Každým stisknutím tlačítka je atenuátor bud' zapnut, nebo vypnut.

Vyrovnání basů a výšek při ztlumené hlasitosti.

Stiskněte tlačítko [LOUD] na dobu alespoň 1 vteřiny.

Každým stisknutím tlačítka na dobu alespoň 1 vteřiny je loudness bud' zapnuta, nebo vypnuta.

Nastavení nejlepšího zvuku pro různé hudební styly.

1 Zvolte zdroj, který chcete nastavit

Stiskněte tlačítko [SRC].

2 Zvolte typ zvuku

Stiskněte tlačítko [Q].

Při každém stisknutí tlačítka je aktivováno nastavení zvuku.

Nastavení zvuku	Zobrazení
Plochý zvuk	"FLAT"
Rock	"ROCK"
Top 40	"TOP40"
Pop	"POPS"
Jazz	"JAZZ"
Lehký žánr	"EASY"
Prostorový zvuk — Jednoduchý	"SCAN"

• Každé nastavení hodnot je obměňováno v režimu (viz str. 97). Nejdříve zvolte typ reproduktoru pomocí Nastavení reproduktoru.
• Je-li změněno nastavení System Q, nahradí hloubky, středy a výšky, nastavené v režimu Ovládání audio, hodnoty System Q.

Ovládání audio

1 Zvolte zdroj, který chcete upravit Stiskněte tlačítko [SRC].
2 Aktivujte režim Ovládání audio Stiskněte tlačítko [AUD] na dobu alespoň 1 vteřiny.
3 Zvolte funkci audio, kterou chcete upravit Stiskněte tlačítko [FM] nebo [AM]. Při každém stisknutí tlačítka se funkce, které mohou být upraveny, přepnou tak, jak je zobrazeno níže.
4 Upravte vybranou funkci Stiskněte tlačítko [l◀◀] nebo [▶▶l].

Nastavitelné funkce	Zobrazení	Rozsah
Úroveň basů	"BAS"	-8 — +8
Středy	"MID"	-8 — +8
Výšky	"TRE"	-8 — +8
Vyvážen	"BAL"	L15 — R15
Předozadní vyvážení	"FAD"	R15 — F15

5 Ukončete režim Ovládání audio Stiskněte tlačítko [AUD].

Nastavení reproduktoru

Jemné ladění, aby hodnota System Q byla při nastavování typu reproduktoru optimální.

1 Aktivujte Standby

Stiskněte tlačítko [SRC].

Zvolte zobrazení "ALL OFF".

2 Aktivujte režim Nastavení reproduktorů

Stiskněte tlačítko [Q].

3 Zvolte typ reproduktoru

Stiskněte tlačítko [I◀◀] nebo [▶▶I].

Každým stisknutím tlačítka je aktivováno nastavení tak, jak je uvedeno níže.

Typ reproduktoru Znázornění

VYPNUTO	"SP OFF"
Pro reproduktor OEM	"SP OEM"
Pro reproduktor 6 & 6x9 palců	"SP 6/6x9"
Pro reproduktor 5 & 4 palců	"SP 5/4"

4 Ukončete režim Nastavení reproduktorů

Stiskněte tlačítko [Q].

Přepínání zobrazení

Přepínání zobrazovaných informací.

Stiskněte tlačítko [CLK].

Každým stisknutím tlačítka aktivujete zobrazení tak, jak je uvedeno níže.

V režimu tuneru

Informace

Služba pro zobrazování názvu stanice nebo frekvence

Hodiny

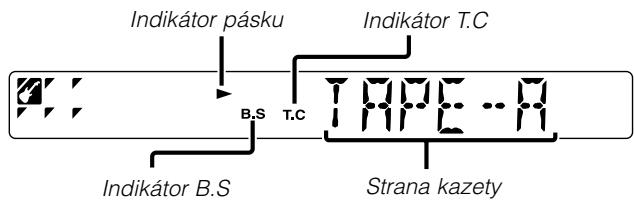

V režimu kazety

Informace

Přehrávaná strana

Hodiny

V režimu externího disku

Informace	Zobrazení
Délka skladby
Název disku	"D-NAME"
Titul disku	"D-TITLE"
Titul skladby	"T-TITLE"
Hodiny

TEL Mute (umlčení)

Audio systém se při příchozím telefonátu automaticky odmlčí.

Při příchozím telefonátu

se zobrazí "CALL".

Audio systém se preruší.

Poslech audio zařízení během telefonování

Stiskněte tlačítko [SRC].

"CALL" zmizí a audio systém se opět aktivuje.

Ukončení telefonátu

Zavěste telefon.

"CALL" zmizí a audio systém se opět aktivuje.

Odnímatelný čelní panel

Čelní panel je možné sejmout a odnést jej s sebou, což pomáhá odradit zloděje.

Sejmutí čelního panelu

Stiskněte tlačítko Release (Uvolnit).

Čelní panel je odjištěn a lze jej sejmout.

• Čelní panel je křehkým zařízením a může být úderem nebo ránou snadno poškozen. Proto jej vždy uchovávejte v přiloženém speciálním pouzdře.
• Nevystavujte čelní panel ani pouzdro přímým slunečním paprskům nebo vysokým teplotám a vlhkosti. Vyhněte se i místům, kde by se do přístroje mohla dostat voda nebo prach.

Nasazení čelního panelu

1 Spojte výstupky na zařízení s drážkami na čelním panelu.

Výstupky Drážky

2 Zatlačte na čelní panel tak, aby cvaklo zajištění.

Čelní panel je nyní zajištěn na svém místě a zařízení je možno používat.

Zobrazení pásma Číslo stanice předvoleb

FM III 3_ch AUTO 1 ST 92.1

Indikátor ST
Zobrazení frekvence

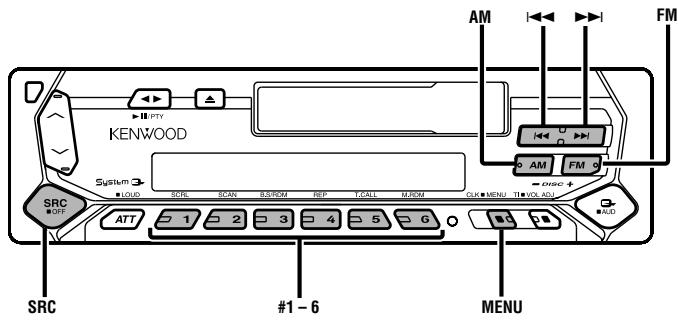

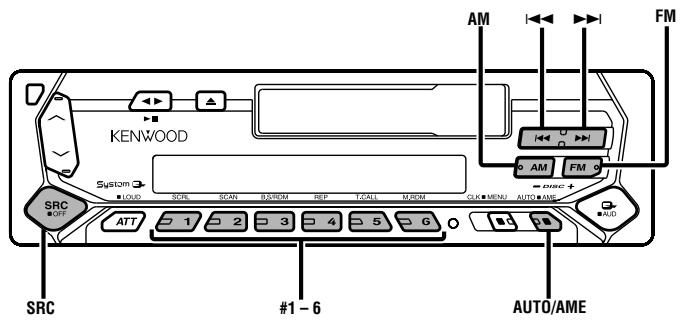

Ladění

Výběr stanice.

1 Zvolte režim tuneru
Stiskněte tlačítko [SRC].
Zvolte zobrazení "TUNER".

2 Zvolte pásmo

Stiskněte tlačítko [FM] nebo [AM].

Stisknutí tlačítka [FM] přepínáte mezi pásmem FM1, FM2 a FM3.

3 Vyberte laděním nahoru a dolů pásmo

Stiskněte tlačítko [I◀◀] nebo [▶▶I].

Při příjmu stereo stanic se aktivuje indikátor "ST".

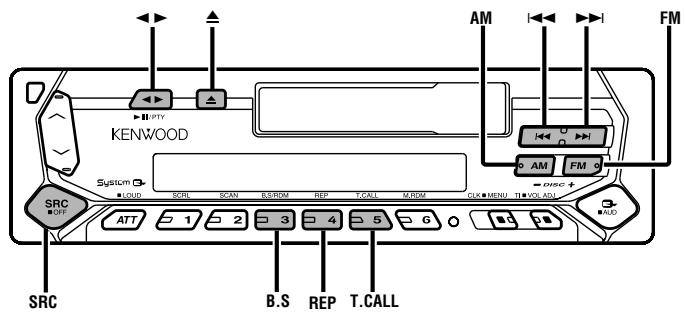

Paměť předvolených stanic

Vložení stanice do paměti.

1 Zvolte pásmo
Stiskněte tlačítko [FM] nebo [AM].

2 Zvolte kmitočet (frekvenci), který chcete uložit do paměti Stiskněte tlačítko [I◄◄] nebo [►►].

3 Vložte kmitočet do paměti

Stiskněte tlačítko [#1] — [#6] na dobu alespoň 2 vteřin.

Uložené číslo jednou blikne na displeji.

Pro každé pásmo může být uložena pod tlačítky [#1] — [#6] vždy jedna stanice.

Automatické ukládání do paměti

Automatické ukládání stanic s dobrým příjmem.

1 Zvolte pásmo pro Vstup automatické paměti
Stiskněte tlačítko [FM] nebo [AM].

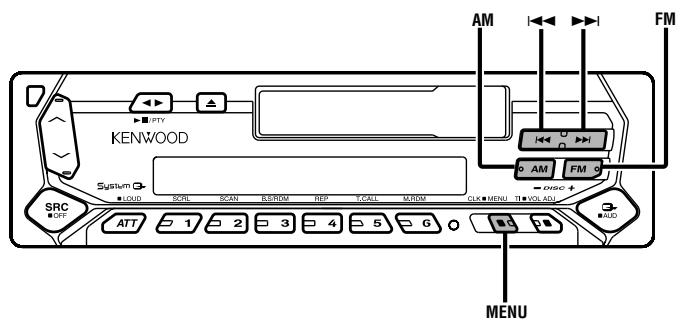

2 Aktivujte režim Menu
Stiskněte tlačítko [MENU] na dobu alespoň 1 vteřiny. Zobrazí se "MENU".
3 Zvolte režim Vstup automatické paměti
Stiskněte tlačítko [FM] nebo [AM].
Zvolte zobrazení "A-MEMORY".

4 Otevřete Vstup automatické paměti

Stiskněte tlačítko [l◄◄] nebo [►►] na dobu alespoň 2 vteřin.

Po uložení šesti stanic, které mohou být přijímány, se Vstup automatické paměti uzavře.

• Je-li (viz str. 111) zapnutá, mohou být do paměti ukládány pouze stanice RDS.
• Je-li Vstup automatické paměti použit v pásmu FM2, nastavené stanice RDS v pásmu FM1 nejsou uloženy do paměti.
  Podobně je tomu při jeho použití v pásmu FM3, nastavené stanice RDS v pásmech FM1 nebo FM2 nejsou uloženy.

Vyvolání stanic z paměti

Vyvolávání stanic z paměti.

1 Zvolte pásmo
Stiskněte tlačítko [FM] nebo [AM].

2 Vyvolejte vybranou stanici

Stiskněte tlačítko [#1] — [#6].

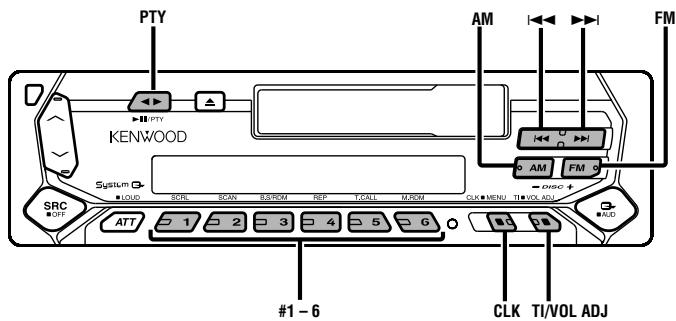

Automatické přepnutí na dopravní informace v okamžiku, kdy začne dopravní vysílání i přesto, že neposloucháte rádio.

Stiskněte tlačítko [TI].

Každým stisknutím tlačítka je zobrazení funkce Dopravní

informace bud' zapnuta, nebo vypnuta.

Je-li jednotka zapnutá, rozsvítí se indikátor "TI".

Není-lil naladěna žádná stanice, která vysílá dopravní informace, indikátor "TI" bliká.

Jakmile začne dopravní vysílání, rozsvítí se "TRAFFIC" a vysílání se zapne.

Je-li funkce Dopravní informace aktivovaná během poslechu AM pásma, vysílání se automaticky přepne do pásma FM.

Příjem dalších stanic s dopravními informacemi

Stiskněte tlačítko [I◄◄] nebo [►►I].

Přepnutí stanic s dopravními informacemi může být provedeno při poslechu rádia.

Předvolená hlasitost pro dopravní vysílání

Nastavení hlasitosti během dopravního vysílání.

1 Nalad'te stanici.
2 Nastavte požadovanou hlasitost.
3 Nastavenou hlasitost uložte
Stiskněte tlačítko [VOL ADJ] na dobu alespoň 2 vteřin. Úroveň hlasitosti jednou blikne na displeji.

PTY (Program Type)

Výběr typu programu a vyhledávání stanice.

1 Aktivujte režim PTY

Stiskněte tlačítko [PTY].

Během režimu PTY svítí indikátor "PTY".

Tuto funkci nelze použít při dopravním vysílání nebo poslechu stanic v AM pásmu.

2 Zvolte typ programu

Stiskněte tlačítko [FM] nebo [AM].

Každým stisknutím tlačítka aktivujete typ programu tak, jak je uvedeno níže.

Č. Typu programu Zobrazení

1.	Hudba	"MUSIC"
2.	Mluvené slovo	"SPEECH"
3.	Zprávy	"NEWS"
4.	Aktuální události	"AFFAIRS"
5.	Informace	"INFO"
6.	Sport	"SPORT"
7.	Vzdělávací pořady	"EDUCATE"
8.	Dramatická tvorba	"DRAMA"
9.	Kultura	"CULTURE"
10.	Věda	"SCIENCE"
11.	Různé	"VARIED"
12.	Populární hudba	"POP M"
13.	Rock	"ROCK M"
14.	Hudba lehkých žánrů	"EASY M"
15.	Lehká klasická hudba	"LIGHT M"
16.	Vážná klasická hudba	"CLASSICS"
17.	Ostatní hudba	"OTHER M"
18.	Počasí	"WEATHER"
19.	Finance	"FINANCE"
20.	Programy pro děti	"CHILDREN"

21.	Společenský život	"SOCIAL"
22.	Náboženství	"RELIGION"
23.	Program s telefonickými vstupy posluchačů	"PHONE IN"
24.	Cestování	"TRAVEL"
25.	Volný čas	"LEISURE"
26.	Jazz	"JAZZ"
27.	Country	"COUNTRY"
28.	Národní hudba	"NATION M"
29.	Hudba oldies	"OLDIES"
30.	Lidová hudba	"FOLK M"
31.	Dokumenty	"DOCUMENT"

- Mluvené slovo a hudba obsažená v typech programů: Hudba: Č.12 — 17, 26 — 30

Mluvené slovo: Č.3 — 11, 18 — 25, 31

- Typy programů mohou být uloženy pod čísly [#1] — [#6] a rychlou volbou snadno vyvolány. Více informací najdete v (viz str.102).

- Můžete změnit jazyk pro zobrazování. Více informací najdete ve (viz str. 102).

3 Vyhledávání stanice s vybraným typem programu

Stiskněte tlačítko [I◀◀] nebo [▶▶I].

Chcete-li vyhledat další stanice, stiskněte znovu tlačítko [I◀◀] nebo [▶▶].

Není-li nalezen požadovaný typ programu, zobrazí se "NO PTY". Zvolte jiný typ programu.

Stiskněte tlačítko [PTY].

Předvolba typu programu

Vložení vybraného typu programu do paměti a snadné vyvolání programu rychlou volbou.

Předvolba typu programu

1 Zvolte typ programu, který chcete uložit do paměti
Více informací najdete v (viz str. 101).
2 Nastavte typ programu
Stiskněte tlačítko [#1] — [#6] na dobu alespoň 2 vteřin.

1 Aktivujte režim PTY
Více informací najdete v (viz str. 101).
2 Vyvolejte typ programu
Stiskněte tlačítko [#1] — [#6].

Stiskněte tlačítko [CLK].

Změna jazyka pro funkci PTY

Výběr jazyka pro zobrazení typu programu.

1 Aktivujte režim PTY
Více informací najdete v (viz str. 101).
2 Aktivujte režim Změny jazyka
Stiskněte tlačítko [CLK].
3 Zvolte jazyk
Stiskněte tlačítko [#1] — [#3].

Tlačítko	Jazyk
[#1]	Anglický
[#2]	Francouzský
[#3]	Německý

4 Ukončete režim Změny jazyka

Zobrazení pásma Číslo stanice předvoleb Indikátor AUTO FM III 3 ch AUTO 1 ST Indikátor ST 92.1 Zobrazení frekvence

Režim ladění

Zvolte režim ladění.

Stiskněte tlačítko [AUTO].

Každým stisknutím tlačítka aktivujete režim ladění tak, jak je uvedeno níže.

Režim ladění	zobrazení	Proces
Automatické vyhledávání	Indikátor "AUTO 1"	Automatické vyhledávání stanic.
Vyhledávání uložených stanic	Indikátor "AUTO 2"	Vyhledávání stanic uložených v paměti.
Manuální	—	Běžné ruční ovládání ladění.

Ladění

Výběr stanice.

1 Zvolte režim tuneru

Stiskněte tlačítko [SRC].

Zvolte zobrazení "TUNER".

2 Zvolte pásmo

Stiskněte tlačítko [FM] nebo [AM].

Stisknutí tlačítka [FM] přepínáte mezi pásmem FM1, FM2 a FM3.

3 Vyberte laděním nahoru a dolů pásmo

Stiskněte tlačítko [I◄◄] nebo [►►I].

Při příjmu stereo stanic se aktivuje indikátor "ST".

Paměť předvolených stanic

Vložení stanice do paměti.

1 Zvolte pásmo

Stiskněte tlačítko [FM] nebo [AM].

2 Zvolte kmitočet (frekvenci), který chcete uložit do paměti

Stiskněte tlačítko [I◀◀] nebo [▶▶▶].

3 Vložte kmitočet do paměti

Stiskněte tlačítko [#1] — [#6] na dobu alespoň 2 vteřin.

Uložené číslo jednou blikne na displeji.

Pro každé pásmo může být uložena pod tlačítky [#1] — [#6] vždy jedna stanice.

Automatické ukládání do paměti

Automatické ukládání stanic s dobrým příjmem.

1 Zvolte pásmo pro Vstup automatické paměti

Stiskněte tlačítko [FM] nebo [AM].

2 Otevřete Vstup automatické paměti

Stiskněte tlačítko [AME] na dobu alespoň 2 vteřin.

Po uložení šesti stanic, které mohou být přijímány, se Vstup automatické paměti uzavře.

Vyvolání stanic z paměti

Vyvolávání stanic z paměti.

1 Zvolte pásmo

Stiskněte tlačítko [FM] nebo [AM].

2 Vyvolejte vybranou stanici

Stiskněte tlačítko [#1] — [#6].

Indikátor pásku Indikátor T.C B.S T.C Indikátor B.S Strana kazety

Přehrávání magnetofonových kazet

Stiskněte tlačítko [SRC].

Zvolte zobrazení "TAPE".

Chcete-li poslouchat opačnou stranu

Stiskněte tlačítko [◀▶].

Vyjměte kazetu

Stiskněte tlačítko [▲].

Rychlé převíjení vpřed a vzad

Rychlé převíjení vpřed

Stiskněte tlačítko [FM].

Pokud se převíjení zastaví, stiskněte tlačítko [◀▶].

Rychlé převíjení vzad

Stiskněte tlačítko [AM].

Pokud se převíjení zastaví, stiskněte tlačítko [◀▶].

Zdokonalené funkce kazety

Přeskočení na další skladbu nebo na začátek aktuální skladby.

Přeskočení na další skladbu

Stiskněte tlačítko [▶▶]

Přeskočení na začátek aktuální skladby

Stiskněte tlačítko [◀◀].

Přeskočení prázdných částí

Automatické rychlé převíjení vpřed, je-li prázdné místo na pásce delší než 10 vteřin.

Stiskněte tlačítko [B.S].

Každým stisknutím tlačítka je Přeskočení prázdných částí bud' zapnuto, nebo vypnuto.

Je-li jednotka zapnutá, indikátor "B.S" svítí.

Vstup tuneru

Během rychlého převíjení vpřed a vzad se automaticky přepne na tuner.

Stiskněte tlačítko [T.CALL].

Při každém stisknutí tlačítka je Vstup tuneru bud' zapnut, nebo vypnut.

Opakování aktuální skladby.

Stiskněte tlačítko [REP].

Každým stisknutím tlačítka je Opakování bud' zapnuto, nebo vypnuto.

Je-li jednotka zapnutá, zobrazí se "REP ON".

Číslo disku 5 123 Počet skladeb Čas skladby

Přehrávání externího disku

Přehrávání disku z doplňkového příslušenství přehrávače disků připojeného k této jednotce.

Stiskněte tlačítko [SRC].

Zvolte zobrazení pro vámi vybraný přehrávač disků.

Příklady zobrazení:

Zobrazení	Přehrávač disků
"CD"	CD přehrávač
"DISC"	CD měnič
"DISC"	MD měnič

Pauza a přehrávání

Stiskněte tlačítko [▶Ⅱ].

Každým stisknutím tlačítka přepínáte pauzu a přehrávání disku.

• Disk č. #10 je zobrazen jako "0".
• Funkce, které lze použít, a informace, které se mohou zobrazit, se liší podle toho, zda je připojen přídavný měnič disků.

Rychlé převíjení vpřed a vzad

Rychlé převíjení vpřed

Podržte tlačítko [▶▶].

Tlačítko uvolněte v místě požadované reprodukce.

Rychlé převíjení vzad

Podržte tlačítko [◀◀◀].

Tlačítko uvolněte v místě požadované reprodukce.

Vyhledávání skladby

Zvolte skladbu, kterou chcete poslouchat.

Stiskněte tlačítko [I◀◀] nebo [▶▶I].

Vyhledávání alba (funkce měniče disků)

Zvolte disk, který chcete poslouchat.

Stiskněte tlačítko [DISC–] nebo [DISC+].

Opakování skladby/alba

Opakované přehrávání skladby/disku, který posloucháte.

Stiskněte tlačítko [REP].

Každým stisknutím tlačítka přepínáte Opakované přehrávání tak, jak je uvedeno níže.

Opakované přehrávání Zobrazení

Opakování skladby	"TREP ON"/"REP ON"
Opakování alba (funkce měniče disků)	"DREP ON"
VYPNUTO	"REP OFF"

Ukázky skladeb

Přehrání začátku každé skladby na disku, který posloucháte a vyhledání skladby, kterou si chcete poslechnout.

1 Aktivujte Ukázky skladeb

Stiskněte tlačítko [SCAN].

Zobrazí se "TSCN/SCAN ON".

2 Když najdete skladbu, kterou si chcete poslechnout, deaktivujte funkci

Stiskněte tlačítko [SCAN].

Nahodilé přehrávání

Přehrávání všech skladeb na disku v nahodilém pořadí.

Stiskněte tlačítko [RDM].

Každým stisknutím tlačítka je Nahodilé přehrávání bud' zapnuto, nebo vypnuto.

Je-li jednotka zapnutá, zobrazí se "RDM ON".

Stisknete-li tlačítko [▶▶], aktivujete výběr další skladby.

Nahodilé přehrávání zásobníku (funce měniče disků)

Přehrávání skladeb ze všech disků uložených v měniči disků v nahodilém pořadí.

Stiskněte tlačítko [M.RDM].

Každým stisknutím tlačítka je Nahodilé přehrávání zásobníku bud' zapnuto, nebo vypnuto.

Je-li jednotka zapnutá, zobrazí se "MRDM ON".

Stisknete-li tlačítko [▶▶], aktivujete výběr další skladby.

Vkládání názvů disků (DNPS)

Vkládání názvů CD.

1 Přehrávejte disk, kterému chcete vložit název

Nelze vkládat názvy MD disků.

2 Aktivujte režim Menu

Stiskněte tlačítko [MENU] na dobu alespoň 1 vteřiny. Zobrazí se "MENU".

3 Zvolte režim Vkládání názvu

Stiskněte tlačítko [FM] nebo [AM]. Zvolte zobrazení "NAME SET".

4 Aktivujte režim Vložení názvu

Stiskněte tlačítko [ɪ◄◄] nebo [►►ι] na dobu alespoň 2 vteřin.

5 Přesuňte kurzor do pozice pro vkládání znaků

Stiskněte tlačítko [I◀◀] nebo [▶▶I].

6 Zvolte typ znaků

Stiskněte tlačítko [FM] nebo [AM].

7 Opakujte kroky 5 až 6 a vložit název.

8 Ukončete režim Menu

Stiskněte tlačítko [MENU].

• Je-li postup zastaven na 10 vteřin, je název uvedený v dané chvíli uložen a režim Vložení názvu je ukončen.
• Média, kterým mohou být vloženy názvy
• Externí CD měnič/přehrávač: Záleží na typu CD měniče/přehrávače. Více informací najdete v manuálu CD měniče/přehrávače.
• Změna názvu stanice/CD může být provedena stejným postupem, jakým byly vloženy jejich názvy.

Přesouvání textu/názvu

Přesouvá zobrazený CD text nebo MD název.

Stiskněte tlačítko [SCRL].

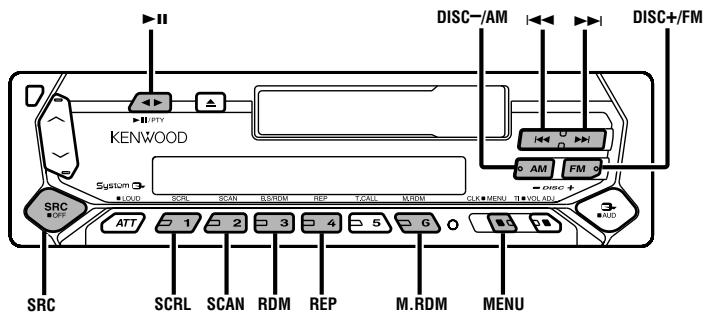

AM FM KENWOOD System ●LOUD SCRL SCAN BSSROM REP T/CALL MEDIUM CLK●MENU 11●VOL AID RTC OFF ATT 1 2 3 4 5 6 DISC + MENU

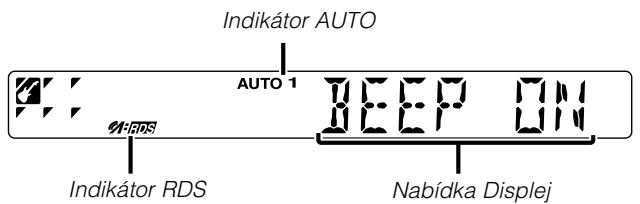

Indikátor AUTO AUTO 1 Indikátor RDS Nabeška Displej

Systém menu

Nastavení funkcí, jako např. pípnutí během provádění operací atd.

Postup výběru systému základních operací je vysvětlen zde.

Reference k obsahu Položek menu a jejich nastavení je uvedena za vysvětlením tohoto procesu.

1 Aktivujte režim Menu

Stiskněte tlačítko [MENU] na dobu alespoň 1 vteřiny.

Zobrazí se "MENU".

Stiskněte tlačítko [FM] nebo [AM].

Příklad: Chcete-li nastavit pípnutí, zvolte zobrazení "BEEP".

Stiskněte tlačítko [I◀◀] nebo [▶▶I].

Příklad: Je-li zvoleno pípnutí "BEEP", bude tlačítko při každém stisknutí zapnuté "BEEP ON" nebo vypnuté "BEEP OFF". Zvolte jednu z možností.

Můžete pokračovat znovu od bodu 2 a nastavit další položky.

4 Ukončete režim Menu

Stiskněte tlačítko [MENU].

Jsou-li zobrazeny také další položky aplikovatelné na shora uvedené základní operace, je potom zaznamenána jejich tabulka nastavení. (Běžně je nastavení uvedené v tabulce nejvýše nastavení původní.)

Popis položek, které nejsou aplikovatelné (atd.) jsou uvedeny krok za krokem.

Zobrazení	Nastavení
"BEEP ON"	Ozve se pípnutí.
"BEEP OFF"	Pípnutí je zrušeno.

Manuální nastavení hodin

Nastavení lze provést pouze tehdy, jsou-li vypnuté (viz str. 110).

1 Zvolte režim Nastavení hodin

Stiskněte tlačítko [FM] nebo [AM].

Zvolte zobrazení "CLK ADJ".

2 Zvolte režim Nastavit hodiny

Stiskněte tlačítko [l◄◄] nebo [►►] na dobu alespoň 2 vteřin.

Zobrazení hodin bliká.

3 Nastavte hodiny

Stiskněte tlačítko [FM] nebo [AM].

Nastavte minuty

Stiskněte tlačítko [I◀◀] nebo [▶▶I].

4 Ukončete režim Nastavení hodin

Stiskněte tlačítko [MENU].

Funkce modelü KRC-394/KRC-37

Synchronizované hodiny

Synchronizace časového údaje RDS stanice a vašeho zařízení.

Zobrazení	Nastavení
"SYNC ON"	Synchronizuje čas.
"SYNC OFF"	Nastavte čas manuálně.

Synchronizace času trvá asi 3 až 4 minuty.

DSI (Disabled System Indicator)

Po odstranění čelního panelu bude blikat červený indikátor, varování pro potenciální zloděje.

Zobrazení	Nastavení
"DSI ON"	Bliká LED.
"DSI OFF"	Vypnutá LED.

Volitelné podsvětlení

Volba barvy tlačítek podsvětlení mezi zelenou a červenou.

Zobrazení	Nastavení
"COL GRN"	Barva podsvětlení je zelená.
"COL RED"	Barva podsvětlení je červená.

Nastavení vysílání zpráv s časovačem

Automaticky se zapne vysílání zpráv, i když vůbec neposloucháte rádio. Též může být nastaven časový úsek, který nesmí být zapnutím vysílání přerušen.

Zobrazení a nastavení

"NEWS OFF"

"NEWS 00M"

⋮

"NEWS 90M"

Je-li nastaveno "NEWS 00M" — "NEWS 90M", je nastavena funkce zapnutí vysílání zpráv.

Jakmile začne vysílání zpráv, zobrazí se "NEWS" a jednotka toto vysílání zapne.

• Pokud zvolíte nastavení "20M", následující zpravodajství, po zpravodajstvím prvním, nebudou po dobu 20ti minut vysílány.
• Hlasitost zpravodajství je stejná jako pro poslech dopravních informací (viz str. 100).
• Tato funkce je dostupná pouze tehdy, vysílá-li požadovaná stanice PTY kód pro vysílání zpráv nebo patří-li k síti , která tento kód vysílá.
• Je-li funkce Vysílání zpráv aktivována, bude vysílání přepnuto do FM pásma.

Lokální vyhledávání

V automatickém vyhledávání budou naladěny pouze stanice s dobrým signálem.

Zobrazení	Nastavení
"LO.S OFF"	Lokální vyhledávání je vypnuté.
"LO.S ON"	Lokální vyhledávání je zapnuté.

Režim ladění

Nastavení režimu ladění.

Režim ladění	Zobrazení	Proces
Automatické ladění	"AUTO 1"	Automatické vyhledávání stanic.
Vyhledávání stanice v paměti	"AUTO 2"	Vyhledávání stanic uložených v paměti.
Manuální	"MANUAL"	Běžné ruční ovládání ladění.

Funkce modelů KRC-394/KRC-37

Vstup automatické paměti

Více informací o postupu najdete v (viz str. 99).

Funkce modelů KRC-394/KRC-37

AF (Alternative Frequency - alternativní kmitočet)

Není-li příjem kvalitní, přepne se automaticky na další frekvenci stejného programu stejné RDS sitě s lepším signálem.

Zobrazení	Nastavení
"AF ON"	Funkce AF je zapnutá.
"AF OFF"	Funkce AF je vypnutá.

Je-li funkce AF zapnutá, svítí indikátor "RDS".

Nejsou-li k dispozici jiné stanice se stejným programem, které by měli v RDS síti silnější signál, přijímané vysílání může být přerušované. V takovém případě vypněte funkci AF.

Funkce modelů KRC-394/KRC-37

Omezení RDS na region (funkce omezení na region)

Je možné zvolit, zda omezit RDS kanály, přijímané funkcí AF v určité síti, na konkrétní region.

Zobrazení	Nastavení
"REG ON"	Funkce Omezení na region je zapnutá.
"REG OFF"	Funkce Omezení na region je vypnutá.

Některé stanice ve stejné síti vysílají odlišné programy a používají odlišné názvy programů..

Funkce modelů KRC-394/KRC-37

Automatické vyhledávání TP

Je-li zapnutá funkce TI a přesto je nekvalitní příjem při poslechu dopravních informací, bude automaticky vyhledána jiná stanice s lepším příjmem.

Zobrazení	Nastavení
"ATPS ON"	Funkce Automatické vyhledávání TP je zapnutá.
"ATPS OFF"	Funkce Automatické vyhledávání TP je vypnutá.

Příjem mono

Přepnutím poslechu ze stereo na mono může být omezen šum.

Zobrazení	Nastavení
"MONO OFF"	Příjem mono je vypnutý.
"MONO ON"	Příjem mono je zapnutý.

Přesouvání textu

Nastavení přesouvání zobrazovaného textu.

Zobrazení	Nastavení
"SCL MANU"	Nepřesouvá se.
"SCL AUTO"	Přesouvá se při změně displeje.

Přesunutý text je uveden níže.

• CD text
  • MD titul

Vkládání názvů disků

Více informací o nastavení najdete ve (viz str. 108).

Časovač vypnutí

Nastavení automatického vypnutí napájení, pokračuje-li režim Standby.

Používání tohoto nastavení může šetřit vaši autobaterii.

Zobrazení	Nastavení
"OFF ---"	Funkce Časovače vypnutí je vypnutá.
"OFF 20M"(původní nastavení)	Jednotka bude vypnuta za 20 minut.
"OFF 40M"	Jednotka bude vypnuta za 40 minut.
"OFF 60M"	Jednotka bude vypnuta za 60 minut.

Příslušenství

Vnější pohled		Počet kusů
1		......1
2		......2
3		......1

Použití jiného příslušenství než uvedeného může způsobit zničení přístroje.

Přesvědčte se, že používáte pouze příslušenství dodávané s přístrojem podle vyobrazení.

Postup při instalaci

1. Aby nedošlo ke zkratu, vyjměte klíč ze zapalování a z baterie odpojte svorku ⊖.
2. Vstupy a výstupy každé části správně zapojte.
3. Vozidla s konektorem ISO:

Konektor reproduktorů vozidla připojte do konektoru B, a konektor vnějšího napájení připojte do konektoru A.

Vozidla bez konektoru ISO:

Nejprve zapojte kabel do konektoru, a pak tento konektor připojte do konektoru na jednotce.

1. Přístroj nainstalujte do auta.
2. Připojte zpět na baterii svorku ⊙.
3. Stiskněte tlačítko reset.

AVÝSTRAHA

Jestliže připojíte kabel zapalování (červený) a kabel z baterie (žlutý) ke kostře vozu (uzemění), můžete způsobit zkrat, který může dále zůsobit poýár. Tyto kabely vždy připojujte k napájení přez vhodné pojistky.

⚠UPOZORNĚNÍ

• Jestliže váš vůz nemá přípravu pro tuto speciální instalaci, obratte se na prodejce Kenwood.
• Jestliže má anténa ISO konektor, použijte výhradně převodní anténní adapter (ISO-JASO).
• Ujistěte se, že jsou všechny spoje dobře zajištěné a zasunuté nadoraz.
• Jestliže zapalování vozidla nedisponuje polohou ACC nebo kabel zapalování je připojen na trvalý zdroj napájení, např. kabel od baterie, nelze napájení přístroje ovládat zapalováním (tj. přístroj se nebude zapínat a vypínat současně se zapalováním). Pokud chcete závislost na zapalování zachovat, připojte kabel k zapalování ke zdroji pro zařízení, které se zapíná a vypíná současně se zapalováním.
• Jestliže se přeruší pojistka, zkontrolujte nejprve, že příčinou nebyl zkrat kabelů, pak pojistku nahradte pouze pojistkou předepsaných hodnot.
• Nepřipojené kabely zaizolujte izolační páskou. Aby nedošlo ke zkratu, nesundávejte z nezapojených kabelů a konektoru ochranné krytky.
• Reproduktorové kabely připojujte k odpovídajícím konektorům. Přístroj se může poškodit nebo nemusí pracovat, jestliže vzájemně propojíte kabely a/nebo je uzemníte ke kovovým částem vozidla.
• Jestliže jsou k systému připojeny pouze dva reproduktory, připojte je buď ke konektorům pro přední nebo zadní reproduktory (nikdy nemíchejte přední se zadním). Např., připojíte li konektor levého reproduktoru do konektoru předního reproduktoru, nesmíte konektor připojit do konektoru pro zadní reproduktor.
• Po instalaci přístroje zkontrolujte brzdová světla, indikátory, stěrače atd., zda pracují správně.
• Máli-mechanika kryt, ujistěte se že jednotka je instalována tak aby se podavač nedotýkal krytu při otevírání a zavírání.

■ Přehled funkcí konektoru

Konektor B 1 3 5 7 2 4 6 8 1 3 5 7 2 4 6 8

Číslo špičky konektoru ISO	Nastavení zástrčky*	Funkce
A-4	1	Baterie
	2	Zapalování (ACC)
A-5		Řízené napájení
A-7	1	Zapalování (ACC)
	2	Baterie
A-8		Zemní (uzemňovací) vodič
B-1		Zadní pravý (+)
B-2		Zadní pravý (-)
B-3		Přední pravý (+)
B-4		Přední pravý (-)
B-5		Přední levý (+)
B-6		Přední levý (-)
B-7		Zadní levý (+)
B-8		Zadní levý (-)

*Nastavení zástrčky: Viz vpravo

■ Nastavení zástrčky

▲VÝSTRAHA

Připojení konektoru ISO

Uspořádání špiček konektoru ISO záleží na typu vozidla. Ujistěte se, že je propojení správné, aby nedošlo k poškození přístroje.

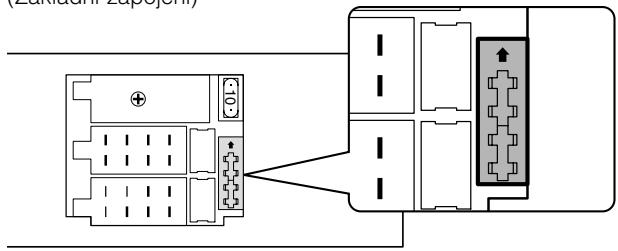

① Špička A-7 na ISO konektoru vozidla je propojena se zapalováním a špička A-4 je připojena k trvalému napájení. (Základní zapojení)

(0.00000000) C10 ↑

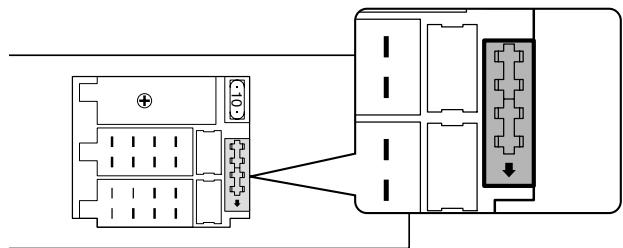

② Špička A-7 na ISO konektoru vozidla je připojena k trvalému napájení a špička A-4 je propojena se zapalováním.

• Je-li jak kolík A-7 tak A-4 připojen ke konstantnímu napájení, použijte nastavení zásuvky 2.
• Je-li kolík A-7 připojen ke konstantnímu napájení a kolík A-4 není připojen vůbec, propojte jednotku pomocí kabelového svazku (příslušenství ①).

Připojování kabelů ke svorkám

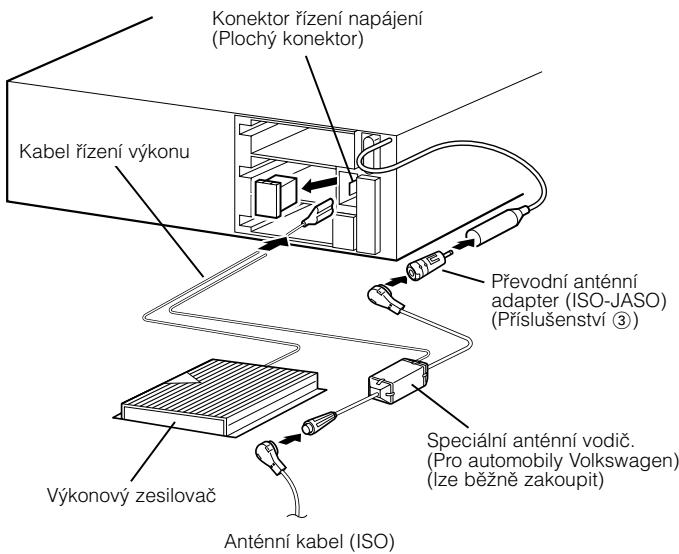

■ Připojení konektoru řízení napájení.

Napětový signál konektoru řízení napájení je spínán společně se zapínáním a vypínáním vlastní jednotky.

Tento konektor může být připojen buď ke konektoru zesilovače P.CON (REMOTE), nebo jako napájení pro speciální anténu pro použití ve vozech Volkswagen. (MAX. 300 mA)

Konektor rízení napájení (Plochý konektor) Kabel rízení výkonu Převodní anténní adapter (ISO-JASO) (Příslušenství ③) Výkonový zesilovač Speciální anténní vodič. (Pro automobily Volkswagen) (Ize běžně zakoupit) Anténní kabel (ISO)

Instalace

Instalace

Požární přepážka nebo kovová opěra Šroubek (M4x8) (Ize běžně zakoupit) Samořezný šroub (Ize běžně zakoupit) Kovový montážní pásek (Ize běžně zakoupit) Jazýčky montážní šachty vyhněte šroubovákem nebo obdobným nástrojem a upevněte je na místo.

Ujistěte se, že je přístroj řádně upevněn. Pokud je její upevnění nestabilní, mohou se projevit problémy v činnosti (např. výpadky zvuku).

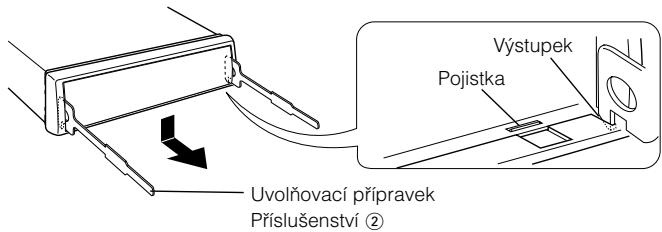

■ Sejmutí rámečku z tvrdé gumy

1 Výstupky na uvolňovacím přípravku vsuňte pod rámeček a uvolněte jeho dvě pojistky. Rámeček stáhněte dolů a dopředu podle vyobrazení.

Uvolňovací přípravek Příslušenství ② Výstupek Pojistka

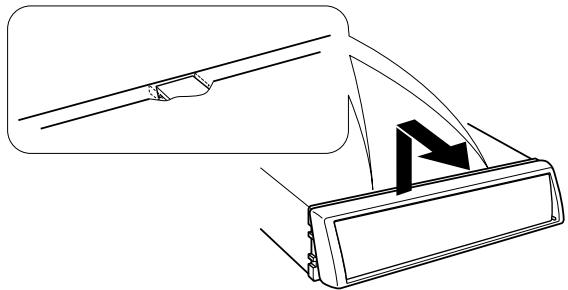

2 Jakmile je spodní část stažena, sejměte i část horní.

Rámeček můžete sejmout od horní strany stejným způsobem.

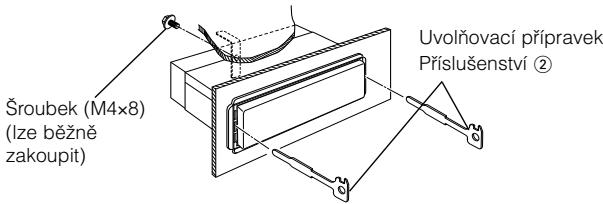

■ Vyjmutí přístroje

1 Postupujte podle části "Sejmutí rámečku z tvrdé gumy" a rámeček sejměte.
2 Ze zadního panelu vyjměte šroubek (M4×8).
3 Dva uvolňovací přípravky vsuňte podle obrázku hluboko do otvorů po obou stranách.

Šroubek (M4×8) (lze běžně zakoupit) Uvolňovací připravek Příslušenství ②

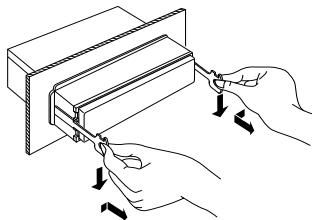

4 Uvolňovací přípravky zatlačte dolů, pak jimi přístroj sevřete a do poloviny jej vytáhněte.

⚠️ Dejte pozor, abyste se nezranili o výstupky uvolňovacího přípravku.

5 Přístroj rukou zcela vytáhněte, dbejte, aby nespadl.

To, co se může zdát být poruchou, může být pouze důsledek nesprávné obsluhy nebo nesprávného propojení. Než se obrátíte na servis, ověřte možný problém v následující tabulce.

Všeobecně

? Nelze zapnout napájení.

√ Pojistka je prerušená.
Po kontrole kabelů, že nejsou zkratovány, nahradte pojistku novou se stejnými hodnotami.

√ Zapalování vozidla nemá polohu ACC.

Propojte kabel k zapalování s kabelem k baterii.

? Jestliže zvolíte režim Standby, dojde automaticky k vypnutí přístroje.

√ Spustila se funkce vypínání přístroje časovačem.
Jestiže nechcete, aby se přístroj vypínal automaticky, funkci vypínání přístroje časovačem vypněte.

? Stisk tlačítek se neprojeví.

√ Mikroprocesor nepracuje řádně.
Na přístroji stiskněte tlačítko reset (str. 94).

? Vstup nelze nastavit.

√ Není vložena kazeta.
Zvolte médium, které chcete poslouchat. Pokud v této jednotce žádné médium není, nemůžete přepnout na jednotlivé vstupy.
√ Měnič disků není připojený.
Připojte měnič disků. Pokud není měnič připojen ke vstunímu konektoru, nemůžete zvolit vstup externího přehrávače CD disků.

? Při vypnutí zapalování se vymaže pamět.

√ Kabel k baterii je připojen k nesprávné svorce.
Kabel připojte správně, řiďte se podle části .
√ Kabely k baterii a k zapalování jsou připojeny nesprávně.
Kabely připojte správně, řídte se podle části .

? Funkce umlčení telefonem nepracuje.

√ Kabel umlčení telefonem je připojen nesprávně.
Kabel připojte správně, řídte se podle části .

? Funkce umlčení telefonem se zapíná, ačkoliv kabel umlčení telefonem není vůbec připojen.

√ Kabel umlčení telefonem se dotýká kovové části vozidla.
Zabraňte dotyku kabelu umlčení telefonem s kovovými částmi vozidla.

? Zvuk není slyšet nebo je slabý.

√ Fader nebo vyvážení jsou nastaveny do krajní polohy.
Fader a vyvážení nastavte do středové polohy.
√ Vstupní/výstupní kabely nebo kabelový svazek jsou zapojeny nesprávně.
Přepojte vstupní/výstupní kabely nebo kabelový svazek správně. Viz část .
√ Použitá kazeta je vadná.
Zkuste jinou kazetu. Pokud se problém nevyskytne, je původní kazeta vadná.

? Kvalita zvuku je nízká nebo je zvuk zkreslen.

√ Reproduktorový kabel může být někde ve vozidle oškozen šroubem.
Zkontrolujte propojení reproduktorů.
√ Magnetofonová hlava je znečištěna.
Vyčistěte hlavu kazetového přehrávače.
√ Reproduktory jsou propojeny nesprávně.
Přepojte kabely tak, aby byl výstupní konektor připojen k jinému reproduktoru.

? Nezazní tón dotykového sensoru.

√ Je použita zástrčka výstupu předzesilovače.
Tón dotykového sensoru není reprodukován ze zástrčky předzesilovače.

? Hodiny nemohou být nastaveny, i když je zapnutá funkce synchronizace hodin.

√ Přijímaná RDS stanice neodesílá informace o čase.

Přeladte na jinou stanici.

Výstup tuner

? Příjem rozhlasu je špatný.

√ Anténa na vozidle není vysunuta.

Anténu zcela vysuňte.

√ Rídicí kabel pro anténu není zapojen.

Kabel připojte správně, řídte se podle části .

? Není nastavena hlasitost dopravního vysílání.

√ Přednastavená hlasitost vysílání byla nižší než aktuální hlasitost rádia.

Je-li aktuální hlasitost rádia vyšší než prednastavená hlasitost, bude použita tato aktuální hlasitost.

Režim magnetofonové kazety

? Nelze vyjmout kazetu.

√ Důvodem je, že od vypnutí zapalování vozidla uplynulo více než 10 minut.

Kazetu je možno vyjmout pouze během 10 minut po vypnutí zapalování. Jestliže uplynulo více než 10 minut, zapněte zapalování a stiskněte tlačitko vyjmutí (Eject).

? Funkce zdokonaleného přehrávání kazety a opakovaného přehrávání nefungují správně.

√ Mezera mezi jednotlivými skladbami není postřehnutelná, protože je příliš krátká.

Zachovejte mezi skladbami nejméně čtyřvteřinovou mezeru.

√ Mezera mezi jednotlivými skladbami není rozeznatelná, protože je tam přílišný šum.

? Funkce rychlé přeskočení mezer nefunguje.

√ Jelikož je hladina šumu príliš vysoká, nejsou nenahrané části rozeznatelné.

? Funkce rychlé přeskočení mezer na nahraných částech.

√ Úroveň nahrávání je příliš nízká a nahrané části nejsou rozeznatelné.

Vypněte funkci rychlé přeskočení mezer.

Režim disku

? Bez vstupu do režimu ovládání externího CD přehrávače se zobrazuje "AUX".

√ O-N je přepnut do polohy "O".
Přepínač nastavte do polohy "N".

√ Je připojen nepodporovaný měnič disků.

Připojte měnič disků, který je podporován. (str. 93)

? Není reprodukován požadovaný disk, ale jiný.

√ Zadaný disk je velmi znečištěn.

Disk vyčistěte.

√ Zadaný disk je vložen obráceně.

Disk vložte potištěnou stranou vzhůru.

√ Disk je vložen do jiné zásuvky, než zadané.

Vyjměte zásobník s disky a zkontrolujte umístění disku.

√ Disk je poškrábán.

Zkuste jiný disk.

? Zadaná skladba se nereprodukuje.

√ Je zapnuta funkce náhodné reprodukce nebo náhodné reprodukce zásobníku.

Funkci náhodné reprodukce vypněte.

? Funkce opakování skladby, vyhledávání skladby, náhodný výběr skladeb a náhodný výběr skladeb na všech discích jsou spouštěny automaticky.

√ Nastavení není zrušeno.

Tyto funkce zůstávají zapnuté dokud se nevypnou ručně nebo dokud se nevyjme disk, a to i v případě že se jednotka vypne nebo zvolí jiný zdroj vstupního signálu.

? Nelze přehrát CD-R nebo CD-RW.

√ U CD-R/CD-RW neproběhl proces finalizace.

Provedte proces finalizace na CD rekordéru.

√ Pro přehrání CD-R/CD-RW je použit nekompatibilní měnič CD.

Pro přehrání použijte měnič CD kompatibilní s CD-R/CD-RW.

? Nelze zvolit vyhledávání skladeb.

√ První a poslední skladba alba.

Vyhledávání skladeb nelze použít ve zpětném směru pro vyhledání první skladby a ve směru vpřed pro vyhledání poslední skladby.

V následujících případech se obratte na vaše nejbližší servisní středisko:

• Přestože je měnič disků připojen, vstup měniče nelze zvolit a během režimu měniče je zobrazeno na displeji "AUX".
• Vstup AUX lze při přepínání režimů nastavit, přestože není připojené žádné odpovídající zařízení (KCA-S210A, CA-C1AX, KDC-CPS89, KDC-CPS87, KDC-CX87, KDC-CPS85, KDC-CX85, KDC-CPS82 nebo KDC-CX82).

To, co se může zdát být poruchou, může být pouze důsledek nesprávné obsluhy nebo nesprávného propojení. Než se obrátíte na servis, ověřte možný problém v následující tabulce.

EJECT: V měniči není vložen zásobník. Zásobník není zaplněn.

→ Zásobník řádně vložte.
V jednotce není CD.
→ Vložte CD.

NO DISC: V zásobníku není žádný disk. → Do zásobníku vložte disk.

E-04: V zásobníku není žádný disk.

→ Do zásobníku vložte disk.
CD je silně znečištěn. CD je vložen obráceně. CD je příliš poškrábán.
CD vyčistěte a vložte správně.

BLANK: Na MD není záznam.

NO TRACK: Na MD nejsou zaznamenány skladby, ačkoliv má titul.

NO PANEL: Čelo řízené jednotky, připojené k této jednotce bylo vyjmuto.

→ Vymněte jej.

E-77: Přístroj z nějakého důvodu nefunguje.

Na přístroji stiskněte tlačítko reset. Jestliže kód "E-77" nezhasne, obratte se na prodejce Kenwood.

E-99: Případně může být z nějakého důvodu jednotka porouchaná.

Na zařízení stiskněte tlačítko Obnovit (Reset) Pokud nezmizí hlášení "E-99", obratte se na vaše nejbližší servisní centrum.

HOLD: Ochranný obvod se aktivuje, jestliže teplota uvnitř měniče překročí 60°C (140°F), a zablokuje veškerou činnost měniče.

Měnič ochladte stažením oken nebo zapnutím klimatizace. Jakmile teplota uvnitř měniče klesne pod 60°C (140°F), přístroj začne normálně pracovat.

NO NAME: Pokus o zobrazení DNPS během přehrávání CD disku, není-li přednastavený název disku.

NO TITLE: Pokus o zobrazení titulu disku nebo skladby během přehrávání MD disku, přestože disk nemá žádný titul.

NO TEXT: Pokus o zobrazení textu disku nebo skladby během přehrávání CD disku, přestože disk nemá žádný text.

LOAD: V měniči disků jsou vyměňovány disky.

Kazetový přehrávač nefunguje správně.

Vložte znovu kazetu. Pokud nelze vysunout kazetu nebo stále bliká displej, prestože byla kazeta znovu správně vložena, vypněte prosím zařízení a poradte se v nejbližším servisním centru.

NO ACCES: Po nastavení v měniči disků je funkce DNPP provedena bez jediného přehrání.

Změny specifikací bez upozornění vyhrazeny.

Tuner FM

Kmitočtový rozsah (krok 50 kHz)....87,5 MHz – 108,0 MHz

Citlivost (S/N = 26dB)....0,7 μV/75 Ω

Citlivost pro nerušený příjem (S/N = 46dB) ......1,6 μV/75 Ω

Kmitočtová charakteristika (±3 dB) ......30 Hz – 15 kHz

Odstup signál/šum (MONO)....65 dB

Selektivita (DIN) (±400 kHz)...... ≥ 80 dB

Oddělení kanálů (1 kHz) 35 dB

Tuner MW

Rychlost posuvu 4,76 cm/s

Kolísání (WRMS)....0,08 %

Kmitočtová charakteristika (±3 dB) (120 μs)......30 Hz – 14 kHz

Oddělení kanálů (1 kHz) 43 dB

Odstup signál/šum....54 dB

Zesilovač

Maximální výstupní výkon....45 W x 4

Výstupní výkon (DIN 45324, +B=14,4 V)....28 W x 4

Tónové korekce

Hloubky : 100 Hz ±10 dB

Středy : 1 kHz ±10 dB

Výšky : 10 kHz ±10 dB

Výstup pro předzesilovač – úroveň/zátěž

(v průběhu přehrávání disku)......2000 mV / 10 kΩ

Výstup pro předzesilovač – výstupní impedance......≤ 600 Ω

Všeobecně

Napájecí napětí (dovoleno 11 – 16 V) ......14,4 V

Odběr proudu 10 A

Instalační rozměry (Š x V x H)....182 x 53 x 152 mm

Hmotnost 1,4 kg

KENWOOD
