Typ výrobku	Vestavná elektrická trouba
Značka	Guzzanti
Model	GZ-8502A
Napájení	220-240 V, 50/60 Hz, 16 A pojistka
Výkon lampy	15 W (typ E14)
Rozsah termostatu	40 – 240 °C (max. 240 °C)
Výkon spodního topného tělesa	1200 W
Výkon horního topného tělesa	1000 W
Výkon turbo topného tělesa	1800 W
Výkon grilovacího topného tělesa (malé)	1000 W
Výkon grilovacího topného tělesa (velké)	2000 W
Rozměry (Š x V x H)	595 x 595 x 590 mm (přibližně)
Rozměry výřezu	560 x 600 x 35 mm (viz manuál)
Hmotnost	Přibližně 30 kg (odhad)
Funkce vaření	Spodní a horní ohřev, ventilátor, gril, turbo, parní čištění, multifunkční
Časovač	Mechanický časovač s akustickým alarmem
Typ dveří	Odnímatelné dveře trouby s dvojitým sklem
Způsob čištění	Ruční čištění; funkce parního čištění k dispozici (volitelná)
Bezpečnostní prvky	Dětská pojistka (ochranné nástroje), automatické vypnutí, ochrana proti přehřátí
Záruka	Standardní záruka výrobce (zkontrolujte místní předpisy)
Shoda s předpisy	CE, směrnice WEEE 2012/19/EU

Často kladené otázky - GZ-8502A Guzzanti

Jak nainstalovat troubu Guzzanti GZ-8502A?

Instalaci musí provést kvalifikovaný technik. Zajistěte, aby výřez skříňky odpovídal rozměrům v manuálu (přibližně 560x600 mm). Trouba vyžaduje uzemněnou zásuvku 220-240 V s pojistkou 16 A. Nechte vzadu větrací mezeru a neinstalujte v blízkosti chladniček.

Jak používat troubu poprvé?

Odstraňte veškerý obal a štítky. Otřete vnitřek vlhkým hadříkem. Nastavte termostat na 240 °C a nechte troubu prázdnou běžet 30 minut se zavřenými dveřmi. Mírný kouř nebo zápach je normální. Nechte vychladnout, poté před běžným použitím znovu vyčistěte.

Jaké jsou různé funkce vaření a kdy je mám použít?

Funkce zahrnují Spodní ohřev (pečení dna), Horní ohřev (hnědnutí), Spodní+Horní (koláče, pizza), Ventilátor (rovnoměrné pečení), Gril (steaky, ryby), Turbo+Ventilátor (rychlé pečení) a Parní čištění. Konkrétní nastavení najdete v tabulce vaření v manuálu.

Jak vyčistit skleněná dvířka trouby?

Chcete-li vyčistit vnitřní sklo, sejměte dveře jejich úplným otevřením, poté zvedněte zámky pantů pomocí šroubováku. Dveře vyjměte tahem nahoru. Opatrně vyjměte sklo stisknutím plastových západek a vysunutím profilu. Očistěte měkkým hadříkem a jemným čisticím prostředkem. Znovu složte v opačném pořadí.

Co dělat, když se trouba nezahřívá?

Nejprve zkontrolujte, zda je napájecí kabel zapojený a zda nedošlo k vypnutí jističe. Ujistěte se, že je nastavený časovač (mechanické modely) a že je termostat nastavený nad pokojovou teplotu. Pokud problém přetrvává, zkontrolujte pojistky nebo zavolejte autorizovaného servisního technika.

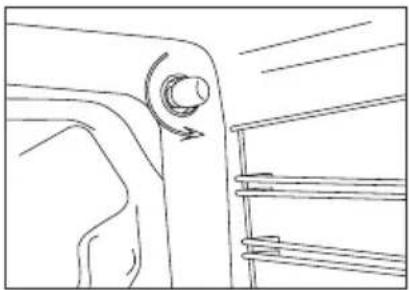

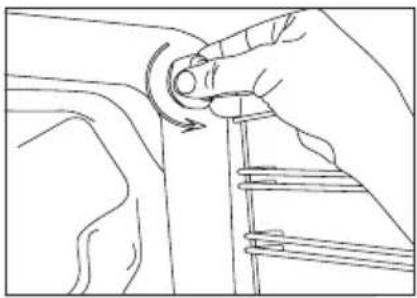

Jak vyměnit žárovku trouby?

Odpojte troubu od napájení a nechte ji vychladnout. Sejměte skleněný kryt otočením (v případě potřeby použijte plastové rukavice). Vyšroubujte starou žárovku a nahraďte ji novou stejného typu: 220-240V, 15W, E14. Nasaďte zpět skleněný kryt a znovu připojte napájení.

Mohu k čištění trouby použít parní čističe?

Ne, nepoužívejte parní čističe. Manuál výslovně varuje před jejich použitím, protože mohou poškodit elektrické součásti. K čištění používejte jemnou mýdlovou vodu a měkký hadřík.

Co je funkce parního čištění a jak ji používat?

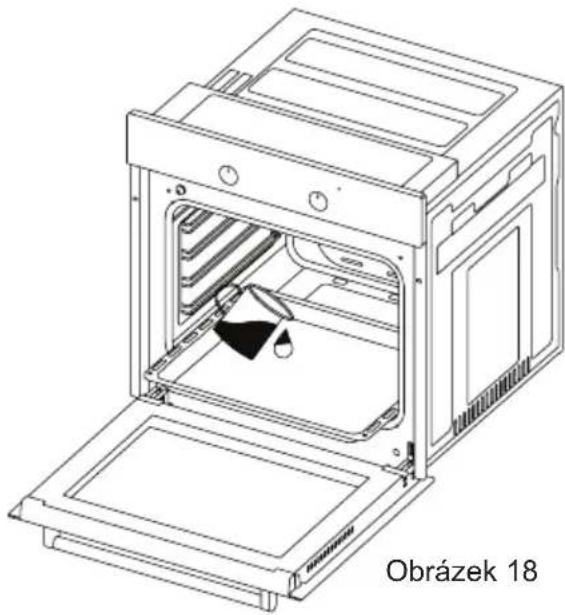

Parní čištění pomáhá uvolnit zapečené nečistoty. Umístěte 0,5 litru vody do tácku na dno trouby. Nastavte funkci na režim parního čištění, termostat na 70 °C a nechte běžet 30 minut. Po vychladnutí otřete vnitřek vlhkým hadříkem.

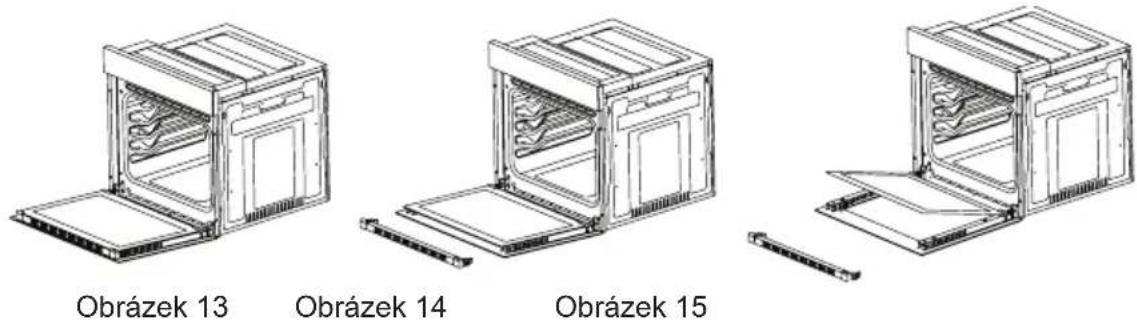

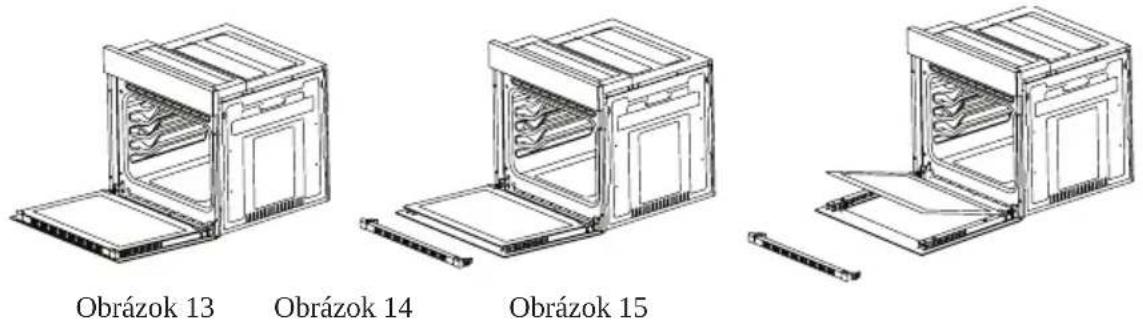

Jak sejmout a znovu nasadit dveře trouby?

Otevřete dveře úplně. Pomocí šroubováku zvedněte zámky pantů na obou stranách do odemčené polohy. Dveře vytáhněte nahoru, abyste je oddělili. Pro opětovné nasazení zarovnejte panty a stiskněte dveře dolů, dokud zámky nezapadnou na místo. Ujistěte se, že dveře správně zavírají.

Jaké příslušenství je součástí trouby?

Trouba obvykle obsahuje hluboký plech, standardní plech, drátěný gril a drátěný gril do plechu. Volitelné příslušenství, jako jsou teleskopické lišty a jehla na pečení kuřete, jsou k dispozici samostatně. Viz sekce příslušenství v manuálu.

NÁVOD K OBSLUZE GZ-8502A Guzzanti

děkujeme za důvěru v náš výrobek.

Přejeme si, abyste optimálně a efektivně používali tento spotřebič vyrobený v našich moderních závodech za přísných podmínek s ohledem na celkovou kvalitu.

Před použitím spotřebiče doporučujeme přečíst tento návod k obsluze a uschovat si jej na bezpečném místě pro případné použití v budoucnosti.

POZNÁMKA:

Tento návod k obsluze je připraven por pro více modelů. Váš spotřebič nemusí obsahovat některé z funkcí uvedené v návodu.

Obrázky spotřebiče jsou ilustrační.

Tento spotřebič byl vyroben v moderních zařízeních přátelských k životnímu prostředí bez negativního vlivu na životní prostředí.

Produkty označené symbolem (*) jsou volitelné.

„Vyhovuje WEEE předpisům“

OBSAH

Důležitá varování....4

Popis spotřebiče....5

Technické údaje....6

Instalace spotřebiče....6

Důležitá varování....11

Ovládací panel....11

Typy programů....13

Doporučení k pečení 13

Tabulka pečení 14

Použití trouby....14

Výměna žárovky 15

Čištění skla trouby....15

Čištění a údržba 16

Údržba a čištění......17

Parní čištění* 17

Příslušenství (volitelné) 18

Odstranění případných problémů 19

Informace o balení....19

DŮLEŽITÁ VAROVÁNÍ

1. VAROVÁNÍ: abyste zabránili zasažení elektrickým proudem, před výměnou osvětlení odpojte troubu od elektrické sítě.
2. VAROVÁNÍ: před zpřístupněním konektorů musíte odpojit napájení.
3. VAROVÁNÍ: během použití spotřebiče mohou být přístupné části horké. Držte děti mimo dosah.
4. VAROVÁNÍ: riziko požáru; na varné ploše neskladujte žádné předměty.
5. VAROVÁNÍ: pokud je povrch prasklý, odpojte spotřebič od elektrické sítě, abyste zabránili zasažení elektrickým proudem.
6. VAROVÁNÍ: spotřebič a jeho přístupné části jsou během provozu horké.
7. Podmínky připojení jsou uvedené na výrobním štítku.
8. Během použití grilu mohou být přístupné části horké. Držte malé děti mimo dosah.
9. VAROVÁNÍ: spotřebič je určený pouze pro pečení. Nesmí se používat k jiným účelům, jako je vytápění místnosti.
10. K dispozici jsou dodatečné ochranné nástroje bránící kontaktu s dvířky trouby. Tyto části musíte připevnit, pokud jsou v blízkosti děti.
11. K čištění spotřebiče nepoužívejte parní čističe.
12. NIKDY nehaste plameny vodou. Spotřebič odpojte od elektrické sítě a plameny překryjte protipožární dekou.
13. K čištění dvířek nepoužívejte drsné a brusné čističe ani ostré kovové škrabky, protože můžete poškrábat povrch a to může vést k prasknutí.
14. Po vložení pokrmu dvířka dobře zavřete.
15. Děti do 8 let držte mimo spotřebič, pokud je nemáte neustále pod dohledem.
16. Zabraňte kontaktu s ohřevnými prvky.
17. Tento spotřebič smí používat děti od 8 let, osoby s fyzickými, smyslovými nebo mentálními schopnostmi nebo osoby bez dostatečných zkušeností a znalostí; pokud byly poučené o správném a bezpečném použití a porozuměli případným rizikům.
18. Spotřebič nebyl navržen pro ovládání s externím časovačem nebo samostatným systémem dálkového ovládání.
    19 Tento spotřebič byl navržen pro použití v domácnosti.
19. Čištění a údržbu nesmí provádět děti bez dohledu dospělé osoby.
20. Nedovolte dětem hrát si se spotřebičem. Čištění a údržbu nesmí provádět děti do 8 let a bez dohledu.
21. Zajistěte, aby děti do 8 let nedosáhly na spotřebič a jeho kabel.
22. Držte záclony, utěrky nebo hořlavé materiály mimo spotřebič před použitím. Nedávejte hořlavé látky do nebo na spotřebič.

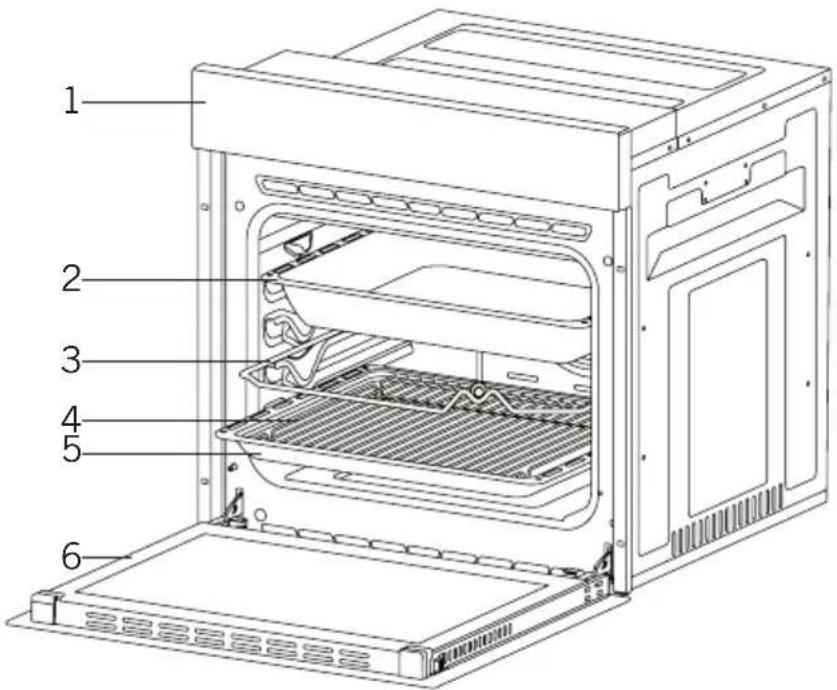

1. Ovládací panel 4. Drátěný rošt
2. Hluboký plech* 5. Standardní plech
3. Špíz na pečení kuřete 6. Dvířka trouby

1. Světlo
2. Drátěný rošt
3. Standardní plech

TECHNICKÉ ÚDAJE

Specifikace 60 cm trouba pro	vestavbu
Osvětlení 15 W
Termostat 40-240 / Max °C
Spodní ohřev 1200 W
Horní ohřev 1000 W
Turbo ohřev 1800 W
Gril Malý gril 1000 W Velký gril	2000 W
Napájecí napětí 220 V - 240 V	50/60 Hz

Technické údaje se mohou měnit bez předchozího upozornění za účelem zvyšování kvality. Hodnoty uvedené na spotřebiči nebo v průvodní dokumentaci jsou laboratorní výsledky v souladu s příslušnými standardy.

Tyto hodnoty se mohou odlišovat v závislosti na použití a okolních podmínkách. Obrázky v návodu jsou pouze ilustrační a nemusí přesně odpovídat vašemu spotřebiči.

INSTALACE SPOTŘEBIČE

Ujistěte se, zda je elektrická instalace vhodná pro provoz spotřebiče. Pokud ne, kontaktujte elektrikáře a provedte potřebné úpravy. Výrobce nenese žádnou odpovědnost za poškození vyplývající z nesprávné manipulace a může dojít ke ztrátě záruky.

VAROVÁNÍ: příprava místa instalace a zdroje napájení je na odpovědnosti uživatele.

VAROVÁNÍ: při instalaci spotřebiče musíte dodržovat platné místní elektrické standardy.

VAROVÁNÍ: před instalací spotřebiče jej zkontrolujte z hlediska případných poškození.

Neinstalujte poškozený spotřebič. Vadný spotřebič představuje ohrožení vaší bezpečnosti.

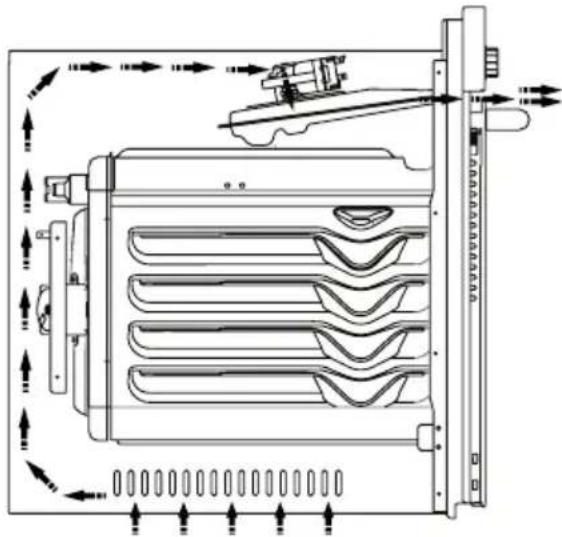

Důležitá varování pro instalaci:

Chladicí ventilátor odvádí nadměrnou páru a brání přehřátí ostatních povrchů během provozu trouby. Toto je nutný stav pro lepší provoz spotřebiče a lepší výsledky pečení.

Chladicí ventilátor může běžet i po skončení pečení.

Ventilátor se automaticky zastaví po ochlazení.

Pro správný provoz musí zůstat po instalaci spotřebiče za ním volný prostor. Neignorujte zachování tohoto prostoru pro provoz ventilačního systému spotřebiče.

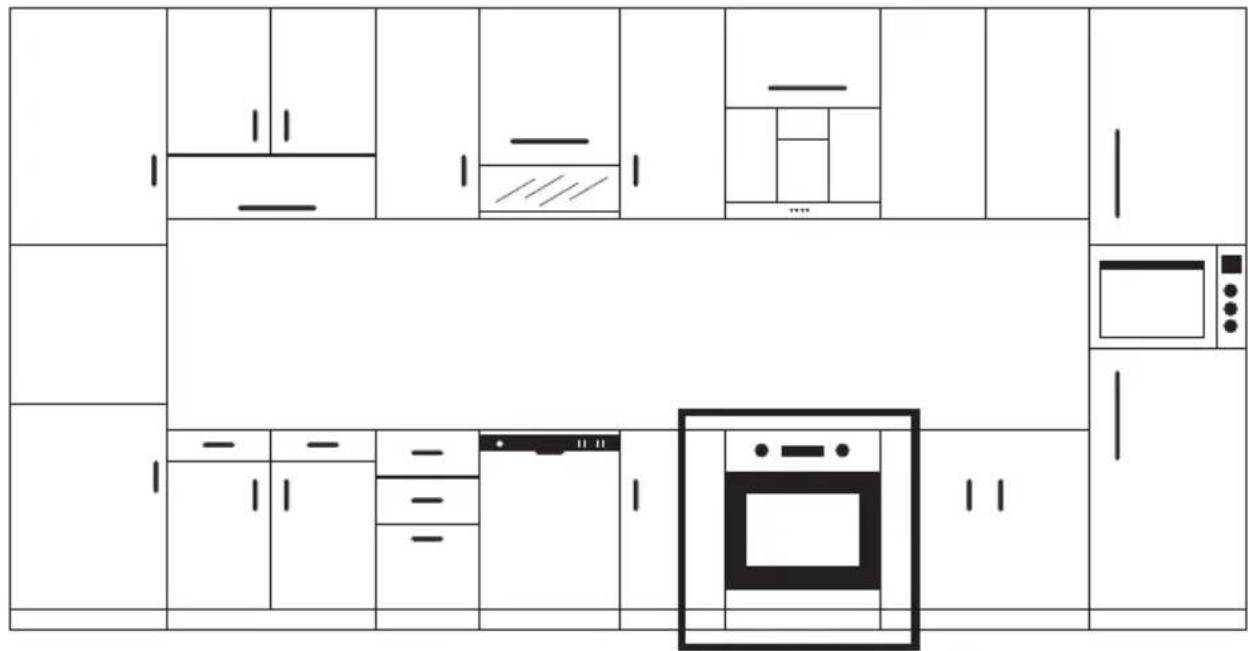

Vhodné místo instalace

Spotřebič byl navržený pro montáž do nábytku dostupného na trhu. Mezi spotřebičem a kuchyňskými stěnami nebo nábytkem musíte zachovat bezpečnostní vzdálenost. Viz obrázek na následující straně ohledně správných rozměrů. (hodnoty jsou v mm).

• Použité povrchy, syntetický laminát a lepidla musí být odolné vůči teplu. (minimálně 100°C).
• Kuchyňská deska musí být v rovině se spotřebičem a upevněná.
• Pokud je pod troubou šuplík, mezi troubu a šuplík musíte instalovat dělící dno.

VAROVÁNÍ: spotřebič neinstalujte vedle chladničky nebo mrazničky.

Teplo ze spotřebiče zvýší spotřebu energie chladicího zařízení.

VAROVÁNÍ: nepoužívejte dvířka a/nebo madlo k prénášení spotřebiče.

Vestavba a montáž 60 cm trouby

Místo instalace spotřebiče musíte určit před zahájením instalace.

Spotřebič se nesmí instalovat na místa, která jsou ovlivněná silným prouděním vzduchu.

Spotřebič prénášejte za pomoci další osoby. Netahejte spotřebič tak, abyste poškodili podlahu.

Odstraňte veškerý obalový materiál z vnější a vnitřní strany spotřebiče.

Vyjměte veškerou dokumentaci ze spotřebiče.

Instalace pod kuchyňskou desku

Prostor musí odpovídat rozměrům dle obrázku 2.

V zadní části skříňky musí být volný prostor podle obrázku pro dosažení správné ventilace.

Po montáži musí zůstat volný prostor mezi spodní a horní částí nábytku dle obrázku 5 s označením

„A“. Slouží pro větrání a nesmí se zakrývat.

Instalace do vysoké skříňky

Skříňka musí odpovídat rozměrům dle obrázku 4.

Volný prostor dle uvedených rozměrů musí být zajištěný v zadní části skříňky, horní a spodní části pro zajištění dostatečné ventilace.

Požadavky na instalaci

Rozměry spotřebiče jsou uvedené na obrázku 3.

Povrch nábytku pro montáž a montážní materiály musí být odolné vůči teplu nejméně 100 °C.

Montážní skříňka musí být připevněná a podlaha musí být naplánovaná tak, aby se skříňka nepřevrátila. Podlaha skříňky musí mít pevnost, aby unesla hmotnost nejméně 60 kg.

Umístění a zajištění trouby

Umístěte troubu do skříňky za pomocí další osoby. Zajistěte zarovnání předního rámu spotřebiče a nábytku.

Přívodní kabel nesmí být vedený pod troubou, přiskřípnutý mezi troubou a nábytkem.

Troubu upevněte k nábytku pomocí dodaných šroubů. Šrouby musíte namontovat dle obrázku 5 přetažením přes plastové průchodky upevněné k rámu spotřebiče. Šrouby neutahujte nadměrnou sílou. V opačném případě je můžete poškodit. Zkontrolujte, zda se trouba po instalaci nehýbe. Pokud troubu nenainstalujete v souladu s pokyny, riskujete naklopení během provozu.

Připojení k elektrické síti

Místo instalace musí mít k dispozici vhodnou elektrickou přípojku.

Napětí v elektrické síti musí odpovídat hodnotám na výrobním štítku spotřebiče.

Připojení spotřebiče musí být provedeno v souladu s místními předpisy.

Před montáží odpojte napájení v elektrické síti. Spotřebič nepřipojujte k elektrické síti, dokud není dokončená instalace.

Montáž

Připojení k elektrické síti a bezpečnost

Tuto troubu musíte instalovat a připojovat na místo dle pokynů výrobce a autorizovaného servisu.

Spotřebič se musí instalovat do prostoru s dostatečnou ventilací.

Elektrické připojení spotřebiče musí být provedeno přes zásuvky se zemnícím systémem v souladu s předpisy. Pokud zásuvka neobsahuje zemnící systém, kontaktujte kvalifikovaného elektrikáře. Výrobce nenese odpovědnost za poškození vyplývající z připojení spotřebiče k neuzemněné zásuvce.

Zástrčka trouby musí být uzemněná; ujistěte se, zda je zásuvka pro zástrčku uzemněná. Zástrčka musí být po instalaci na snadno přístupném místě.

Trouba byla vyrobená pro připojení k 220-240 V 50/60 Hz AC napájení a vyžaduje 16 A pojistku.

Pokud se vaše elektrická síť odlišuje od těchto hodnot, kontaktujte kvalifikovaného elektrikáře.

Pokud potřebujete vyměnit pojistku, zajistěte následující elektrické připojení:

- Fáze (k živému konektoru) hnědý kabel

- Modrý kabel k neutrálnímu konektoru

- Žlutozelený kabel k uzemňovacímu konektoru

Odpojovací přepínače trouby musí být na přístupném místě i po instalaci spotřebiče na místo.

Napájecí kabel (kabel se zástrčkou) se nesmí dotýkat horkých částí spotřebiče.

Pokud je přívodní kabel poškozený, musí jej vyměnit kvalifikovaný servisní technik nebo podobně kvalifikovaná osoba, aby se zabránilo nebezpečným situacím.

OVLÁDACÍ PANEL

Vzhled digitálního panelu

Vzhled mechanického panelu

U modelů s vyskakovacími ovladači je nastavení možné pouze pokud je ovladač ve vysunuté pozici.

Ujistěte se, zda je ovladač vysunutý stisknutím ovladače dle obrázku vlevo.

Obrázek 6*

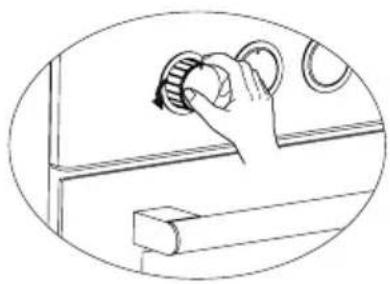

S vysunutým ovladačem můžete provést potřebná nastavení otočením vlevo nebo vpravo.

Obrázek 7*

Ovladač termostatu: pomocí ovladače nastavíte teplotu pro pokrm v troubě. Můžete nastavit teplotu po vložení pokrmu do trouby. Zkontrolujte tabulku pečení ohledně doporučených teplot pro různé pokrmy.

Obrázek 8

*Mechanický časovač: slouží k nastavení času pro pečení pokrmu v troubě. Po uplynutí nastavené doby časovač deaktivuje ohřevné prvky a zazní akustická signalizace. Ohledně časů přípravy viz tabulku pečení.

Obrázek 9

Ovladač programu: slouží k nastavení typu ohřevu v troubě. Typy ohřevu a jejich funkce jsou popsané dále v návodu. Každý model nemusí mít všechny typy ohřevných těles a tudíž všechny typy těchto funkcí.

Obrázek 10

TYPY PROGRAMÜ

Typy programů vašeho spotřebiče a důležité pokyny jsou popsané níže, můžete je zvolit dle typu připravovaného pokrmu dle vaší chuti.

	Horní a spodní ohřevné těleso Ventilátor
	Spodní ohřevné těleso a ventilátor Turl		ventilátor
	Gril a rožen Spodní a horní ohřevné tě		ventilátor
	Horní ohřevné těleso a ventilátor Gril a
	Mutlifunkční pečení Gril
	Spodní ohřevné těleso Horní ohřevné t
	Malý gril a ventilátor Parní čištění

Spodní ohřevné těleso: zvolte tento program pro pečení do konce k zapečení spodní části pokrmu. Horní ohřevné těleso: slouží k následnému zahřátí nebo pečení velmi malých kusů pokrmů.

Spodní a horní ohřevné těleso: lze je použít pro pečení pokrmů jako je koláč, pizza a sušenky. Spodní ohřevné těleso s ventilátorem: použijte většinou pro pokrmy jako je ovocný koláč.

Spodní a horní ohřevné těleso a ventilátor: program vhodný k pečení pokrmů jako jsou koláče, sušené koláče, lasagne. Vhodný také pro pečení masových pokrmů.

Gril: gril slouží pro grilování masa jako jsou steaky, klobásy a ryby. Během grilování je nutné umístit plech do spodní úrovně a do plechu nalijte vodu.

Turbo ohřev s ventilátorem: vhodný pro pečení a opékání. Podobné jako při použití spodního a horního tělesa ale s lepší distribuci tepla díky ventilátoru.

Gril a ventilátor: vhodný pro pečení masových pokrmů. Nezapomeňte zasunout plech do spodní úrovně trouby s trochou vody.

Multifunkční pečení: vhodné pro pečení a opékání. V provozu je horní a spodní ohřevné těleso s rychlým prěnosem tepla díky proudění vzduchu. Vhodné pro pečení na jednom plechu s intenzivním teplem.

DOPORUČENÍ K PEČENÍ

V následující tabulce můžete najít informace o typech testovaných pokrmů v našich laboratořích. Doby pečení mohou být různé v závislosti na napětí v síti, množství pokrmu, kvalitě a teplotě. Pokrmy připravené dle těchto parametrů nemusí odpovídat vaší chuti. Můžete si nastavit různé hodnoty pro dosažení různých chutí a výsledků díky vlastním zkušenostem.

VAROVÁNÍ: troubu musíte předehřát 7-10 minut před vložením pokrmu do trouby.

TABULKA PEČENÍ

Pokrm Funkce pečení Teplota (°C) Pozice		zasunutí	Doba pečení (min.)
Koláč Statický / statický + ventilátor	170-180 2-3	35-45
Malý koláč Statický / Turbo + ventilátor	170-180 2 25-30
Závin Statický / Statický + ventilátor	180-200 2 35-45
Pečivo Statický 180-190 2 20-25
Sušenky Statický 170-180 2 20-25
Jablkový koláč Statický / Turbo + ventilátor	180-190 1 50-70
Piškot Statický	200/150*	2	20-25
Pizza Statický ventilátor	180-200	3	20-30
Lasagne Statický 180-200	2-3 25-40
Sněhové pusinky Statický	100	2	50
Grilované kuře** Gril + ventilátor 200-220 3 25-35
Grilované ryby** Gril + ventilátor 200-220 3 25-35
Calf Steak** Gril + ventilátor Max	4 15-20
Grilované masové kuličky** Gril + ventilátor	Max 4 20-25

* Nepředhřívejte. Pro první polovinu pečení doporučujeme 200°C, další polovinu na 150°C.

** Pokrm musíte v polovině doby pečení obrátit.

POUŽITÍ TROUBY

První použití trouby

Zde jsou pokyny, které musíte provést při prvním použití trouby, po dokončení všech připojení dle instrukcí:

1. Odstraňte štítky nebo příslušenství z trouby. Pokud je, odstraňte ochrannou fólii z přední strany spotřebiče.
2. Odstraňte prach a zbytky obalů a vytřete vnitřek trouby vlhkou utěrkou. Vnitřek trouby musí být prázdný. Připojte kabel spotřebiče k elektrické síti.
3. Nastavte ovladač termostatu na nejvyšší teplotu (240 Max. °C) a nechte troubu v provozu 30 minut se zavřenými dvířky. Během této doby se může objevit trochu kouře, což je zcela normální.
4. Utřete vnitřek trouby roztokem vody a saponátu pomocí utěrky a pak utřete čistou utěrkou. Nyní můžete troubu používat.

Běžné použití trouby

1. Nastavte termostat a typ funkce, kterou chcete použít.

2. Můžete nastavit požadovanou dobu pomocí ovladače u modelů s mechanickým časovačem. Po uplynutí nastavené doby časovač vypne ohřevná tělesa a zazní akustická signalizace.

3. Časovač vypne ohřevná tělesa a zazní akustická signalizace po uplynutí nastavené doby v souladu s informacemi zadanými na modelech s digitálním časovačem.

4. Chladicí systém spotřebiče pokračuje v provozu i po skončení pečení. Nevypínejte napájení spotřebiče během fáze chlazení. Systém se vypne po dokončení chlazení.

VÝMĚNA ŽÁROVKY

VAROVÁNÍ: abyste zabránili zasažení elektrickým proudem, před výměnou osvětlení odpojte napájení spotřebiče. Odpojte napájení spotřebiče a nechte jej vychladnout.

Sundejte ochranné sklo otočením ve směru uvedeném na obrázku vlevo. Pokud máte potíže s otočením, použijte gumové rukavice. Pak vyndejte žárovku otočením, instalujte novou se stejnými parametry. Specifikace žárovky musí být následující; 220-240 V 50/60 Hz AC, -15 W, -Typ E14

Instalujte ochranný kryt, připojte napájení spotřebiče k elektrické síti k dokončení výměny. Nyní můžete troubu opět používat.

Zvedněte se zatlačením na plastové pojistky na levé a pravé straně dle obrázku 13 a potáhněte profil k sobě dle obrázku 14. Sklo se uvolní po sundání profilu dle obrázku 15. Opatrně sundejte sklo potažením k sobě. Vnější sklo je připevněné k profilu dvířek trouby. Po vyjmutí skla jej můžete snadno vyčistit. Sklo můžete následně namontovat uskutečněním kroků v opačném pořadí. Zajistěte správnou instalaci profilu na místo.

ČIŠTĚNÍ A ÚDRŽBA

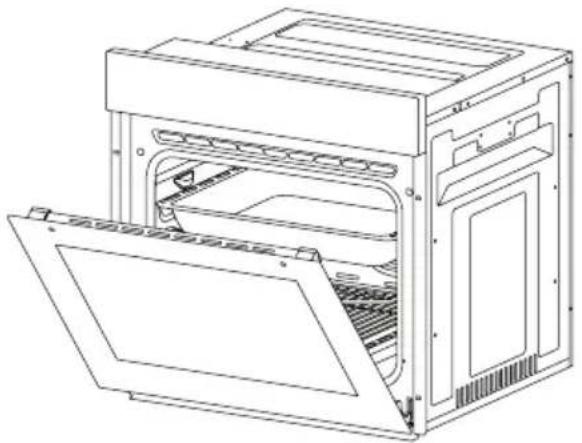

Obrázek 16.1 Zcela otevřete dvířka potažením k sobě. Pak provedte odemčení potažením zámku dvířek nahoru pomocí šroubováku dle obrázku
Obrázek 16.2 Nastavte zámek dvířek do nejširšího úhlu dle obrázku 16.2. Nastavte oba závěsy spojující dvířka trouby k troubě do stejné pozice.
Obrázek 16.3 Později přivřete otevřená dvířka tak, že budou v pozici v kontaktu se zámkem závěsu dle obrázku 17.1.
Obrázek 16.4 Pro snazší sejmutí dvířek trouby, když jsou v blízkosti zavřené pozice, uchopte dvířka oběma rukama dle obrázku 17.2 a potáhněte nahoru.

16.1.

Při instalaci dvířek postupujte v opačném pořadí kroků.

ÚDRŽBA A ČIŠTĚNÍ

1. Odpojte zástrčku od elektrické sítě.
2. Nečistěte vnitřní části, ovládací panel, plechy a další díly spotřebiče tvrdými nástroji jako je drátěnka, drsný kartáč nebo nůž. Nepoužívejte drsné prostředky.
3. Vnitřní plochy utřete utěrkou se saponátem, pak vysušte měkkou čistou utěrkou.
4. Skleněný povrch vyčistěte speciálním čističem na sklo.
5. Nečistěte spotřebič vysokotlakými parními čističi.
6. Nikdy nepoužívejte hořlavé látky jako je kyselina, ředidlo a plyn.
7. Nemyjte díly spotřebiče v myčce nádobí.
8. Na odolnou špínu použijte mazlavé mýdlo.

Čištění můžete provést pomocí měkké utěrky.

PARNÍ ČIŠTĚNÍ\*

Umožňuje odstranění nečistot jejich změkčením díky páře vytvářené v troubě.

1. Z trouby vyndejte príslušenství.
2. Nalijte půl litru vody do plechu a zasuňte jej na dno trouby.
3. Nastavte ovladač na režim parního čištění.
4. Termostat nastavte na 70° C a nechte běžet 30 minut.
5. Po 30 minutách otevřete dvířka a vnitřní povrch utřete vlhkou utěrkou.
6. Použijte prostředek na nádobí, teplou vodu a měkkou utěrku, pak vysušte suchou utěrkou.

PŘÍSLUŠENSTVÍ (volitelné)

	Hluboký plech*Slouží pro pečivo, velké pečínky, šťavnaté pokrmy. Můžete jej použít také jako nádobu k zachycování tuku a šťávy při pečení na roštu, při rozmrazování pokrmů a pečení masa.
	PlechSlouží pro pečivo (koláče, sušenky apod.), mražené pokrmy.
	Drátěný roštSlouží k opékání nebo k umístění pokrmů k pečení, opékání a zmrazené pokrmy.
	Teleskopický výsuv*Plechy a drátěné rošty lze snadno vyndat díky teleskopickým kolejničkám.
	Drátěný rošt do plechu*Pokrmy, které se lepí, lze umístit na rošt a tento umístit nad plech. Tím se zabrání kontaktu pokrmu s plechem a přilepení pokrmu.
	Boční úrovně*Hluboký plech a plech můžete umístit při pečení do spodní nebo horní úrovně.

ODSTRANĚNÍ PŘÍPADNÝCH PROBLÉMŮ

Případné problémy můžete odstranit pomocí následujících kroků.

Pokud trouba nefunguje;

• Zkontrolujte, zda je připojený přívodní kabel trouby.
• Zkontrolujte, zda je napájení v elektrické síti.
  • Zkontrolujte pojistky.
• Zkontrolujte, zda není poškozený napájecí kabel.

SPRÁVNÁ LIKVIDACE

Zlikvidujte obalové materiály správným způsobem.

Tento spotřebič je označený v souladu s Evropskou směrnicí 2012/19/EU týkající se použitých elektrických a elektronických zařízení (waste electrical and electronic equipment - WEEE). Směrnice určuje rámec pro sběr a recyklaci použitých spotřebičů platný v celé EU.

INFORMACE O BALENÍ

Obalové materiály jsou vyrobené z recyklovatelných materiálů v souladu s národními předpisy. Nelikvidujte obalové materiály společně s domovním nebo jiným odpadem. Odneste je na příslušná sběrná místa stanovená místní správou.

ZÁRUČNÍ PODMÍNKY

Záruka na tento spotřebič představuje 24 měsíců od data zakoupení. Nárok na záruku je možné uplatnit pouze po předložení originálu dokladu o zakoupení výrobku (paragon, faktura) s typovým označením výrobku, datem prodeje a čitelným razítkem prodejce. Záruka zahrnuje výměnu nebo opravu částí spotřebiče, které se poškodí z důvodu poruch ve výrobě spotřebiče. Po uplynutí záruční doby bude spotřebič opraven za poplatek. Výrobce neodpovídá za poškození nebo úrazy osob, zvířat z důvodu nesprávného použití spotřebiče a nedodržení pokynů v návodu k použití. Výrobek je určen výhradně jako domácí spotřebič pro použití v domácnosti. Smluvní záruka je 6 měsíců, pokud je kupující podnikatel - fyzická osoba a spotřebič kupuje pro podnikatelskou činnost nebo komerční využití (§ 429 Obchodního zákoníku). Záruka se snižuje dle § 619 odst. 2 občanského zákoníku na 6 měsíců pro: žárovky, baterie, křemíkové a halogenové trubice.

Záruka se nevztahuje

• jakékoliv mechanické poškození výrobku nebo jeho části
• na vady způsobené nevhodným zacházením nebo umístěním.
• je-li zařízení obsluhováno v rozporu s návodem, případně zásahem neoprávněné osoby.
• nesprávně používán, skladován nebo prénášen.
• na záruku 24 měsíců se nevztahují opravy, například: výměna žárovky, trubice, čištění a odvápňování kávovarů, žehliček, zvlhčovačů, atd. Zde bude účtováno servisem za smluvní cenu.
• pokud nebude při kontrole přístroje zjištěna žádná závada nebo nebudou splněny záruční podmínky, uhradí režijní náklady spojené s kontrolou nebo opravou výrobku kupující.
• zákazník ztrácí záruku při používání výrobků k profesionální či jiné výdělečné činnosti v provozovnách.
• závada byla způsobena vnějšími a živelními podmínkami (např. poruchami v elektrické síti nebo bytové instalaci)
• záruka se netýká poškození vnějšího vzhledu nebo jiných, které nebrání standardní obsluze.

Pokud zboží při uplatňování vady ze strany spotřebitele bude zasíláno poštou nebo přepravní službou musí být zabaleno v obalu vhodném pro přepravu tak, aby se zabránilo poškození výrobku.

Zodpovědný zástupce za servis pro ČR na značky: ARDES, Guzzanti, Scarlett, Luxell, Graef

ČERTES spol. s r.o.

Donínská 83

463 34 Hrádek nad Nisou

Tel./fax [phone] - příjem oprav- servis.

Tel./fax [phone] - náhradní díly

Mobil: 721018073, 731521116, 608719174

Pracovní doba 8 - 16,30

www: certes.info, e-mail: [e-mail]

Záruční list

Tento oddíl vyplňte prosím hůlkovým písmem a přiložte k výrobku.

Odesílatel: ....

Příjmení/jméno: ....

Stát/PSČ/obec/ulice: ....

Telefonní číslo: ....

Číslo/označení (zbožní) položky: ....

Datum/místo prodeje: ....

Popis závady: ....

Datum/podpis: ....

Zašlete prosím neopravený výrobek za cenu poštovného zpět.

Sděte mi, kolik budou činit náklady. Opravte výrobek za úhradu.

Informace pro uživatele k likvidaci elektrických a elektronických zařízení (domácnosti)

Tento symbol na produktech anebo v průvodních dokumentech znamená, že použité elektrické a elektronické výrobky nesmí být přidány do běžného komunálního odpadu.

Ke správné likvidaci, obnově a recyklaci doručte tyto výrobky na určená sběrná místa, kde budou přijata zdarma. Alternativně v některých zemích můžete vrátit své výrobky místnímu prodejci při koupi ekvivalentního nového produktu.

Správnou likvidací tohoto produktu pomůžete zachovat cenné přírodní zdroje a napomáháte prevenci potenciálních negativních dopadů na životní prostředí a lidské zdraví, což by mohly být důsledky nesprávné likvidace odpadů. Další podrobnosti si vyžádejte od místního úřadu nebo nejbližšího sběrného místa.

Při nesprávné likvidaci tohoto druhu odpadu mohou být v souladu s národními předpisy uděleny pokuty.

Pro podnikové uživatele v zemích Evropské unie

Chcete-li likvidovat elektrická a elektronická zařízení, vyžádejte si potřebné informace od svého prodejce nebo dodavatele.

Informace k likvidaci v ostatních zemích mimo Evropskou unii

Tento symbol je platný jen v Evropské unii.

Chcete-li tento výrobek zlikvidovat, vyžádejte si potřebné informace o správném způsobu likvidace od místních úřadů nebo od svého prodejce.

Vážený zákazník,

1. Ovládací panel 4. Drôtený rošt
2. Hlboký plech* 5. Štandardný plech
3. Špíz na pečenie kurčat'a 6. Dvierka rúry

- Fáza (k živému konektoru) hnedý kábel

Napájací kábel (kábel so zástrčkou) sa nesmie dotýkat' horúcich častí spotrebiča.

Pri modeloch s vyskakovacími ovládačmi je nastavenie možné len ak je ovládač vo vysunutej pozícii.

Pokrm Funkcia pečenia Teplota (°C) Pozícia		zasunutia	Čas pečenia (min.)
Koláč Statický / statický + ventilátor	170-180 2-3	35-45
Malý koláč Statický / Turbo + ventilátor	170-180 2 2	5-30
Závin Statický / Statický + ventilátor	180-200 2 3	5-45
Pečivo Statický 180-190 2 20-25
Sušienky Statický 170-180 2 20-25
Jablkový koláč Statický / Turbo + ventilátor	180-190 1 5	0-70
Piškót Statický	200/150*	2	20-25
Pizza Statický ventilátor	180-200	3	20-30
Lasagne Statický 180-200	2-3 25-40
Snehové pusinky Statický	100	2	50
Grilované kurča** Gril + ventilátor 200-2	20 3 25-35
Grilované ryby** Gril + ventilátor 200-2	20 3 25-35
Calf Steak** Gril + ventilátor Max	4 15-20
Grilované mäsové guličky** Gril + ventilátor	Max 4 20-25

* Nepredhrievajte. Pre prvú polovicu pečenia odporúčame 200°C, d'alšiu polovicu na 150°C.

** Pokrm musíte v polovici času pečenia obrátit'.

POUŽITIE RÚRY

Prvé použitie rúry

VAROVANIE: aby ste zabránili zasiahnutiu elektrickým prúdom, pred výmenou osvetlenia odpojte napájanie spotrebiča. Odpojte napájanie spotrebiča a nechajte ho vychladnút'.

Zdvihnite so zatlačením na plastové poistky na l'avej a pravej strane podl'a obrázka 13 a potiahnite pro 1 k sebe podl'a obrázka 14. Sklo sa uvoľní po zložení pro lu podl'a obrázka 15. Opatrne zložte sklo potiahnutím k sebe. Vonkajšie sklo je pripevnené k pro lu dvierok rúry. Po vybratí skla ho môžete l'ahko vyčistit'. Sklo môžete následne namontovať uskutočnením krokov v opačnom poradí. Zaistite správnu inštaláciu pro lu na miesto.

ČISTENIE A ÚDRŽBA

• Skontrolujte, že je pripojený napájací kábel rúry.
• Skontrolujte, že je napájanie v elektrickej sieti.
• Skontrolujte poistky.
• Skontrolujte, či nie je poškodený napájací kábel.

SPRÁVNA LIKVIDÁCIA

Záruka sa nevzt'ahuje na

Tento oddiel vyplňte prosím paličkovým písmom a priložte k výrobku.

Odosielatel':

Priezvisko/meno:

Štát/PSČ/obec/ulica:

Telefónne číslo:

Zašlite prosím neopravený výrobok za cenu poštovného spät'.

Informujte ma, kol'ko budú predstavovat' náklady. Opravte výrobok za úhradu.

„Ta naprava je označena v skladu z WEEE predpisi.“

VSEBINA

POMEMBNA OPOZORILA....4
OPIS APARATA 5
TEHNIČNI PODATKI 6
NAMESTITEV APARATA....6
POMEMBNA OPOZORILA....11
UPRAVLJALNA PLOŠČA....11
PROGRAMI 13
PRIPOROČILO ZA PEKO 13
TABELA PEKE....14
UPORABA PEČICE....14
MENJAVA ŽARNICE 15
ČIŠČENJE STEKLA PEČICE....15
ČIŠČENJE IN VZDRŽEVANJE 16
VZDRŽEVANJE IN ČIŠČENJE 17
PARNO ČIŠČENJE* 17
PRIBOR (opcija)....18
ODPRAVLJANJE TEŽAV 19
PRAVILNA ODSTRANITEV 19
INFORMACIJE O EMBALAŽI....19

POMEMBNA OPOZORILA
