Typ produktu	Volně stojící plynový sporák
Značka	Zanussi
Model	ZGL646IW
Rozměry varné desky	580 mm (šířka) x 500 mm (hloubka)
Rozměry výřezu varné desky	550 mm x 470 mm
Uspořádání hořáků	1 rychlý, 2 polorychlé, 1 pomocný
Tepelný výkon - rychlý hořák	3,0 kW (zemní plyn) / 2,8 kW (LPG)
Tepelný výkon - polorychlý hořák	2,0 kW
Tepelný výkon - pomocný hořák	1,0 kW
Celkový výkon (zemní plyn)	8,0 kW
Celkový výkon (LPG)	567 g/h
Přípojka plynu	G 1/2"
Kategorie plynu	II2H3B/P
Elektrické napájení	230 V ~ 50 Hz
Zapalování	Jiskrový generátor (ruční nebo automatický)
Podpěry nádob	Odstranitelné, pouze ruční mytí (nevhodné do myčky)
Ovládací knoflíky	4 knoflíky (vypnuto, max, min)
Bezpečnostní prvky	Upozornění na bezpečnost dětí, automatické uzavření plynu při zhasnutí plamene (pokud je k dispozici)
Pokyny pro údržbu	Čistěte vlhkým hadříkem, vyhněte se abrazivním čisticím prostředkům; myjte kryty a korunky hořáků mýdlovou vodou
Dostupnost náhradních dílů	Originální náhradní díly k dispozici v Servisním centru Force
Požadavky na instalaci	Musí být instalováno kvalifikovanou osobou; platí minimální vzdálenosti od jiných spotřebičů
Environmentální soulad	V souladu s WEEE – nevyhazujte do domovního odpadu
Záruka	Viz záruční list; pro platnost používejte originální díly

Často kladené otázky - ZGL646IW ZANUSSI

Proč při pokusu o zapálení hořáku nedochází k jiskření?

Zkontrolujte, zda je spotřebič připojen k síti a je zapnuto elektrické napájení. Také zkontrolujte pojistku; pokud se opakovaně přepaluje, kontaktujte kvalifikovaného elektrikáře. Ujistěte se, že kryt a korunka hořáku jsou správně umístěny.

Jak mám čistit podpěry nádob?

Odstraňte podpěry nádob a omyjte je ručně teplou mýdlovou vodou. Nejsou vhodné do myčky nádobí. Důkladně osušte a správně umístěte zpět, přičemž se ujistěte, že ramena jsou vycentrována na hořácích.

Mohu sporák používat při výpadku proudu?

Ano, hořáky lze zapálit ručně. Přiložte plamen k hořáku, stiskněte příslušný knoflík dolů a otočte jím proti směru hodinových ručiček do polohy maximálního uvolnění plynu.

Co mám dělat, když je plamen hořáku nerovnoměrný?

Zkontrolujte, zda korunka hořáku není ucpaná zbytky jídla. Vyčistěte korunku a trysku. Také ověřte, že kryt a korunka hořáku jsou správně umístěny.

Jak převedu sporák na použití LPG?

Vyměňte trysky za trysky dodané pro LPG (použijte nástrčný klíč 7). Seřiďte minimální úroveň otáčením obtokového šroubu zcela dovnitř. Vyměňte štítek s údaji za štítek pro LPG.

Jaká je minimální vzdálenost nad varnou deskou?

Manuál uvádí minimální vzdálenost 650 mm od povrchu varné desky k jakékoli horní jednotce nebo polici. Přesné rozměry naleznete v instalačním diagramu.

Mohu instalovat sporák nad troubu nebo myčku?

Neinstalujte varnou desku nad domácí spotřebič, pokud to instalační pokyny výslovně nepovolují. Zajistěte dostatečné větrání a samostatná elektrická připojení.

Jak nastavím minimální plamen?

Zapalte hořák, otočte knoflíkem do minimální polohy, sejměte knoflík a tenkým šroubovákem seřiďte obtokový šroub. Pro LPG otáčejte po směru hodinových ručiček, pro zemní plyn proti směru hodinových ručiček, jak je uvedeno v manuálu.

Jaký typ nádobí mám používat?

Používejte hrnce a pánve s průměry vhodnými pro každý hořák: Rychlý 180-260 mm, Polorychlý 120-220 mm, Pomocný 80-180 mm. Ujistěte se, že nádobí je stabilní a nepřesahuje okraje varné desky.

Kde najdu náhradní díly nebo servis?

Kontaktujte místní Servisní centrum Force nebo autorizované prodejny náhradních dílů. Používejte pouze originální náhradní díly pro zachování záruky a bezpečnosti.

NÁVOD K OBSLUZE ZGL646IW ZANUSSI

CS Návod k použití 2

EN User manual 14

RU Инструкция по 25

эксплуатации

SK Návod na používanie 39

Plynová varná deska

Gas hob

Bezpečnostní informace
Instalace	4
Popis spotřebiče	7
Provoz	8
Užitečné rady a tipy	8

Žištění a údržba ____ 9

Co dělat, když... ____ 10

Technické údaje ____ 11

Poznámky k ochraně životního prostředí 13

Změny vyhrazeny

Bezpečnostní informace

Upozornění Tyto pokyny platí jen pro ty země, jejichž zkratky jsou uvedeny na obalu návodu k použití.
Přečtěte si pečlivě tento návod ještě před instalací spotřebiče a jeho prvním použitím k zajištění bezpečného a správného provozu. Tento návod k použití vždy uchovejte spolu se spotřebičem, i při případném stěhování nebo prodeji. Uživatelé musí dokonale seznámeni s obsluhou a bezpečnostními funkcemi spotřebiče.

Všeobecné bezpečnostní informace

Upozornění Tento spotřebič nesmějí používat osoby (včetně dětí) se sníženými fyzickými, smyslovými nebo duševními schopnostmi, nebo bez patřičných zkušeností a znalostí. Spotřebič mohou používat jen v případě, že je sledují osoby odpovědné za jejich bezpečnost, nebo jim dávají příslušné pokyny k použití spotřebiče.

Dětská pojistka

• Tento spotřebič smějí používat pouze do-spělí. Na děti je třeba dohlédnout, aby si se spotřebičem nehrály.
• Všechny obaly uschovejte mimo dosah dětí. Hrozí nebezpečí udušení nebo zranění.
• Dbejte na to, aby se děti ke spotřebiči nepřibližovaly během a po jeho používání, a to až do doby, než spotřebič vychladne.

Použití spotřebiče

- Před prvním použitím odstraňte ze spotřebiče všechny obaly, nálepky a ochrannou fólii nerezového panelu varné desky (pokud je součástí spotřebiče). Ne-

odstraňujte typový štítek. Mohlo by tím dojít ke zrušení záruky.

• Po každém použití nastavte varné zóny do polohy „vypnuto“.
• Hořáky a přístupné části jsou během a po použití horké. Na varný povrch nepokládejte příbory nebo pokličky. Nádoby na vaření a jejich obsah se mohou převrhnout. Hrozí nebezpečí popálení.
• Přehřáté tuky a oleje se mohou velmi rychle vznítit. Hrozí nebezpečí požáru.
• Spotřebič během činnosti nenechávejte bez dozoru.
• Při vaření spotřebič vždy sledujte.
• Nedovolte, aby do otvorů na povrchu varné desky přetekly tekutiny.
• Nepoužívejte varnou desku bez nádobí na vaření.
• Tento spotřebič je určen pouze k domácímu použití. Nepoužívejte jej ke komerčním nebo průmyslovým účelům.
• Spotřebič používejte pouze pro vaření v domácnosti. Zabráníte tak fyzickým úrazům osob či poškození majetku.
• Používejte pouze nádoby na vaření s průměrem vhodným pro rozměry hořáků. Hrozí nebezpečí přehřátí a prasknutí skleněné desky (je-li součástí spotřebiče).
• Nepoužívejte pánev s průměrem menším než velikost hořáku – plameny by rozpálily držadlo pánve.

• Hrnce nesmí přesahovat do zóny s ovladači.

• Nepoužívejte nestabilní nádoby na vaření, abyste zabránili jejich případnému převržení a následnému úrazu.

• Do spotřebiče, do jeho blízkosti nebo na spotřebič neumist'ujte hořlavé předměty, předměty nasáklé hořlavinami, spékavé předměty (například z plastu nebo hliníku) ani tkaniny. Hrozí nebezpečí výbuchu nebo požáru.
• Používejte pouze příslušenství dodávané se spotřebičem.
• Během připojování spotřebiče do síťové zásuvky bud’te opatrní. Dbejte na to, aby se elektrické přívodní kabely nedotýkaly spotřebiče nebo horkého nádobí. Elektrické kabely nesmí být zamotané.

Instalace

• Přečtěte si tyto pokyny. Výrobce nezodpovídá za úrazy osob či zvířat nebo za škody na majetku způsobené nedodržením těchto požadavků.
• Aby nedošlo k poškození zařízení nebo zranění osob, smí instalaci a připojení spotřebiče k napájení a plynu nebo jeho seřízení a údržbu provádět pouze kvalifikovaní pracovníci v souladu s platnými normami a místními předpisy.
• Zkontrolujte, zda se spotřebič při dopravě nepoškodil. Poškozený spotřebič nezapojujte. V případě potřeby se obrat’te na dodavatele.
• Vestavné spotřebiče se smějí používat pouze pro zabudování do vhodných vestavných modulů a pracovních ploch, které splňují příslušné normy.
• Neinstalujte varnou desku nad domácí spotřebiče, pokud to pokyny k instalaci nedovolují.
• Spotřebič instalujte pouze na pracovní plochu s rovným povrchem.
• Spotřebič neupravujte, ani nijak neměňte jeho technické parametry. Hrozí nebezpečí úrazu nebo poškození spotřebiče.
• Vždy dodržujte zákony, předpisy, směrnice a normy platné v zemi použití spotřebiče

(bezpečnostní a recyklační předpisy, elektrické bezpečnostní normy atd.).

• Dodržujte minimální vzdálenosti od ostatních spotřebičů a nábytku.
• Instalujte ochranu před úrazem elektrickým proudem, například při instalaci zásuvek přímo pod varnou desku je nutné pod spotřebič umístit ochrannou desku.
• Oříznuté okraje pracovní desky chraňte před poškozením a izolujte před vlhkostí správným těsnicím prostředkem.
• Izolujte spotřebič pomocí vhodného těsniva tak, aby mezi pracovní deskou a spotřebičem nebyla žádná mezera.
• Chraňte spodní stranu spotřebiče před poškozením vlhkem a párou, např. z myčky nádobí nebo trouby.
• Neinstalujte spotřebič v blízkosti dveří nebo pod okna. Při otevření dveří nebo oken byste mohli srazit horké nádoby z varné desky.
• Před instalací se ujistěte, že místní podmínky přívodní sítě (typ a tlak plynu) odpovídají potřebám spotřebiče. Podmínky pro nastavení spotřebiče jsou uvedeny na typovém štítku, který se nachází u přívodní plynové trubky.
• Tento spotřebič není připojen k zařízení na odvod spalin. Musí být instalován a připojen podle platných instalačních předpisů. Zvláštní pozornost věnujte požadavkům na správné větrání.
• Při použití plynového varného spotřebiče vzniká v místnosti, ve které je spotřebič instalovaný, teplo a vlhko. Zajistěte, aby bylo v kuchyni dobré odvětrávání: přirozené větrací otvory nechte otevřené, nebo instalujte mechanické větrací zařízení (mechanickou odsávací digestoř).
• Dlouhodobé intenzivní používání spotřebiče vyžaduje dodatečné větrání (například otevřením okna nebo zvýšením stupně mechanického větrání – pokud je jím místnost vybavena).

• Dodržujte pečlivě pokyny k elektrickému připojení. Hrozí nebezpečí úrazu elektrickým proudem.

• Před každou údržbou nebo čištěním odpojte spotřebič od zdroje elektrického napájení.

• Elektrická svorkovnice je pod napětím.
• Odpojte elektrickou svorkovnici od zdroje napětí.
• Instalaci proved'te tak, aby správně zajišťovala ochranu před úrazem elektrickým proudem.
• Volné a nesprávné spojení sít'ové zástrčky se zásuvkou může mít za následek přehřátí svorky.
• Správné připojení svorek musí provést kvalifikovaný elektrikář.
• K odlehčení silového pnutí v kabelu použijte odlehčovací sponu.
• Použijte správný přívodní kabel a poškozený síťový kabel nahradťe správným kabelem. Obrat’te se na místní servisní středisko.
• Spotřebič musí mít elektrickou instalaci, která umožňuje odpojení všech pólů

Instalace

Upozornění Následující pokyny k instalaci a údržbě smí provádět pouze kvalifikovaní pracovníci v souladu s platnými předpisy.

Připojení plynu

Zvolte pevné přípojky nebo použijte hadici z nerezové oceli v souladu s platnými předpisy. Pokud použijete kovové hadice, dbejte na to, aby se nikde nedotýkaly pohyblivých částí, ani nebyly nikde stlačené. Stejně opatrní bud’te u instalace varné desky spolu s trou- bou.

Důležité Zkontrolujte, zda přívod plynu spotřebiče odpovídá doporučeným hodnotám. Nastavitelná přípojka je připevněna k úplné rampě pomocí matice se závitem G 1/2". Zašroubujte součásti bez použití síly, nastavte připojení do požadovaného směru a vše utáhněte.

spotřebiče od sítě s mezerou mezi kontakty nejméně 3 mm.

• Pokud je blízko svorkovnice upevňovací konzole, vždy dbejte na to, aby připojovací kabel nepřišel do styku s hranou konzole.
• Je nutné instalovat správná izolační zařízení: ochranné vypínače vedení, pojistky (pojistky šroubového typu se musí odstranit z držáku), ochranné jističe a stykače.

Likvidace spotřebiče

- Aby nedošlo k úrazu nebo vzniku škod:

– Odpojte zařízení od elektrické sítě.
– Odřízněte napájecí kabel v místě napojení na spotřebič a zlikvidujte jej.
– Pokud jsou osazeny vnější plynové trubky, zbruste je.
– Informace o likvidaci spotřebiče získáte od místních autorizovaných zařízení.

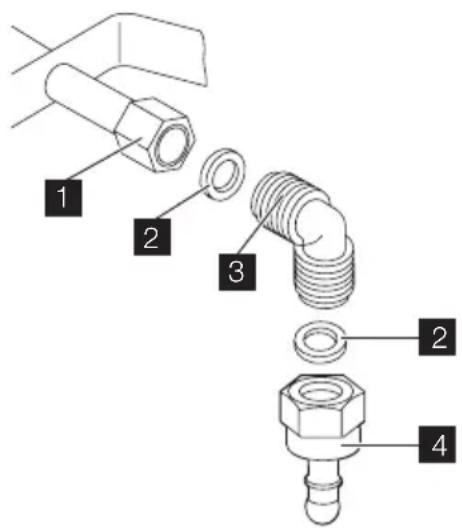

1 Konec hřídele s maticí
2 Podložka (dodatková podložka pouze pro Slovinsko a Turecko)
3 Potrubní koleno
4 Gumový držák na potrubí pro kapalný plyn (pouze pro Slovinsko a Turecko)

Připojení pružných nekovových trubek:

Pokud je možné snadno kontrolovat připojení po celé ploše, můžete použít pružnou hadici. Pružnou trubku pěvně připojte pomocí svorek.

Zkapalněný plyn: použijte držák gumové hadice. Vždy použijte těsnění. Pak pokračujte s připojením plynu. Pružnou hadici lze použít za těchto podmínek:

– nesmí se zahřát na vyšší než pokojovou teplotu, vyšší než 30 °C;
– nesmí být delší než 1500 mm;
– nesmí být přiškrcena;
– nesmí být vystavena tahu nebo zkroucení;
– nesmí být v kontaktu s ostrými kraji nebo rohy;
– musí být snadno přístupná, aby mohl být kontrolován její stav.

Při kontrole stavu pružné hadice se zjištuje, zda:

– nemá po celé délce ani na koncích trhliny, zářezy nebo známky ohoření;
– materiál není ztvrdlý, ale má svou normální pružnost;
– spojovací svorky nejsou rezavé;
– doba její životnosti není prošlá.
Zjistíte-li jakoukoli z uvedených závad, hadici neopravujte, ale vyměňte ji.

Důležité Po dokončení instalace se ujistěte, že jsou těsnění u všech spojek v pořádku. Použijte mýdlový roztok, nikoliv plamen!

Výměna trysek

1. Sundejte mřížky určené pod nádoby.
2. Odstraňte kryty a koruny hořáku.
3. S použitím nástrčného klíče 7 odšroubujte a odstraňte vstřikovací trysky a nahradťe je tryskami požadovanými pro nový druh plynu (viz tabulku v části Technické údaje).
4. Jednotlivé díly opět sestavte stejným postupem v opačném pořadí.

1) pouze pro Rusko

1. Vyměňte výrobní štítek (umístěný v blízkosti plynové přípojky) za jiný, který odpovídá novému druhu dodávaného plynu. Tento štítek najdete v balíčku s tryskami dodávanému se spotřebičem.

Pokud je tlak plynu nestálý nebo jiný, než je požadovaný tlak, je nutné instalovat na přívodní plynové potrubí vhodný nastavovač tlaku.

Nastavení minimální hodnoty

Nastavení minimální intenzity plamene hořáků:

1. Zapalte hořák.
2. Otočte ovladač do minimální polohy.
3. Demontujte regulační knoflík.
4. Úzkým šroubovákem nastavte polohu obtokového šroubu. Při přechodu ze zemního plynu 20 mbar (nebo zemního plynu 13 mbar ^1) ) na zkapalněný plyn, úplně utáhněte seřizovací šroub. Při přechodu ze zkapalnělého plynu na zemní plyn 20 mbar povolte obtokový šroub asi o 1/4 otáčky. Při přechodu ze zemního plynu 20 mbar na zemní plyn 13 mbar ^1) povolte obtokový šroub asi o 1/4 otáčky. Při přechodu ze zkapalnělého plynu na zemní plyn 13 mbar ^1) povolte obtokový šroub asi o 1/2 otáčky. Při přechodu ze zemního plynu 13 mbar ^1) na zemní plyn 20 mbar utáhněte obtokový šroub asi o 1/4 otáčky.

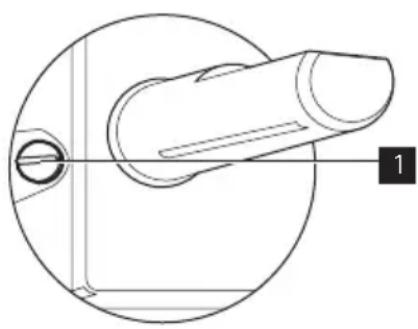

1 Seřizovací šroub pro minimální úroveň

1. Zkontrolujte, zda plamen nezhasne, otočíte-li ovladačem rychle z maximální do minimální polohy.

Připojení k elektrické síti

• Uzemněte spotřebič v souladu s bezpečnostními pokyny.
• Přesvědčte se, že jmenovité napětí a typ napájení na typovém štítku odpovídají napětí a výkonu místního zdroje napájení.
• Spotřebič se dodává s napájecím kabelem. Ten musí být vybaven správnou zástrčkou vhodnou pro danou zátěž vyznačenou na typovém štítku. Zástrčka musí být zasunuta do správné zásuvky.
• Jakoukoliv elektrickou součást smí nainstalovat či vyměnit pouze technik servisního střediska nebo jiný kvalifikovaný servisní pracovník.
• Vždy používejte správně instalovanou síťovou zásuvku odolnou proti rázovému pro-udu.
• Po instalaci musí zůstat sít'ová zástrčka nadále dostupná.
• Neodpojujte síťový kabel ze zásuvky ta-hem za kabel. Vždy tahejte za zástrčku.
• Spotřebič nesmí být připojen pomocí prodlužovacího kabelu, rozdvojky ani vícená-

Vestavba

sobného připojení (nebezpečí požáru). Zkontrolujte, zda uzemnění splňuje platné normy a nařízení.

- Napájecí kabel musí být veden tak, aby se nedotýkal horkých částí.

- Připojte spotřebič k síti pomocí zařízení, které umožňuje odpojení všech pólů spotřebiče od zdroje napájení s mezerou mezi kontakty nejméně 3 mm, tj. např. ochranné vypínače vedení, spouštěče uzemnění nebo pojistky.

- Žádná z části připojovacího kabelu nesmí mít teplotu vyšší než 90 °C. Modrý nulový vodič musí být připojen do svorkovnice označené písmenem „N“. Hnědě (nebo černě) zabarvený fázový vodič (připojený ve svorkovnici ke kontaktu označenému písmenem „L“) musí být vždy připojen k fázi (živý).

Výměna připojovacího kabelu

Připojovací kabel vyměňte pouze za kabel H05V2V2-F T90 nebo ekvivalentní typ. Uji-stěte se, že průřez kabelu odpovídá napětí a provozní teplotě. Zemnící vodič zbarvený žlu-tozeleně musí být přibližně o 2 cm delší než hnědý (nebo černý) fázový vodič.

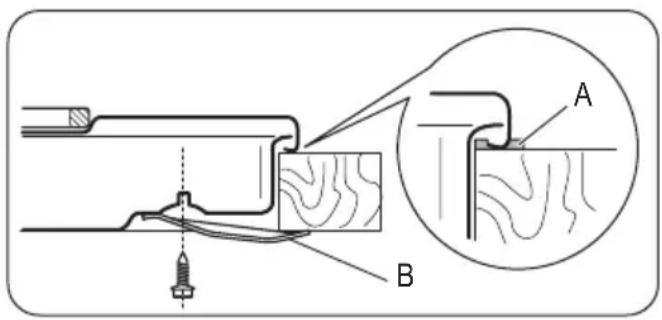

A - dodávané těsnění

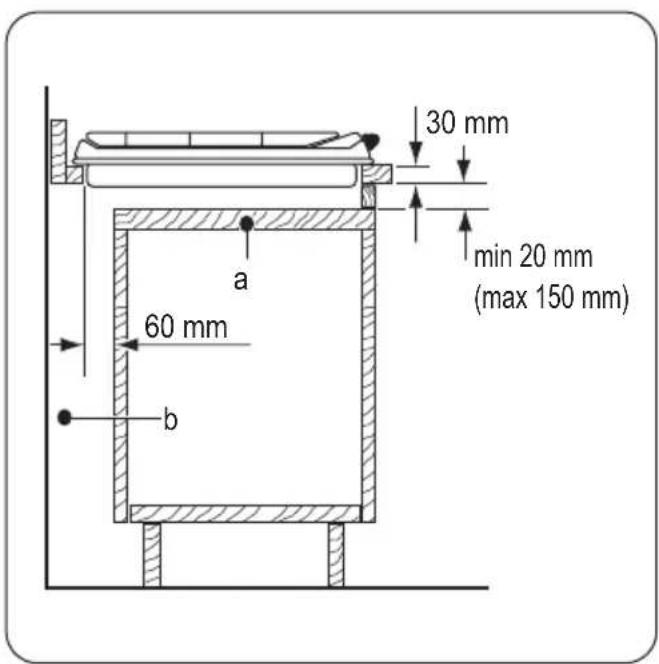

Kuchyňská skříňka s dvířky

Panel instalovaný pod varnou deskou musí být snadno odnímatelný a umožňovat snadný

přístup v případě, že je nutný technický zásah.

a) Odnímatelný panel
b) Prostor pro přípojky

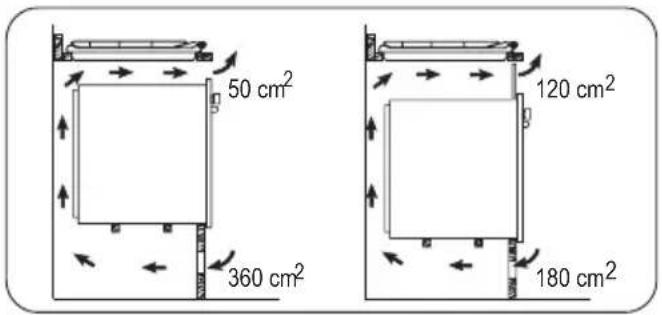

Kuchyňská skříňka s troubou

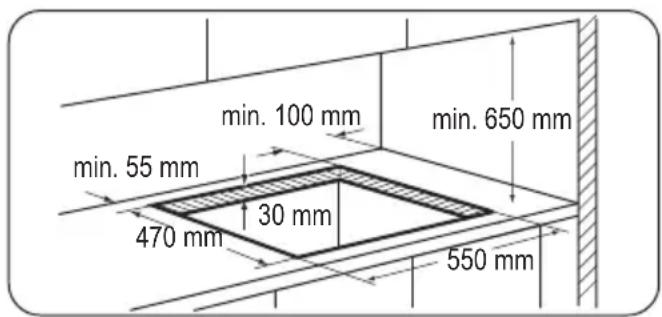

Rozměry výřezu pro varnou desku musí odpovídat uvedeným hodnotám a kuchyňská

Popis spotřebiče

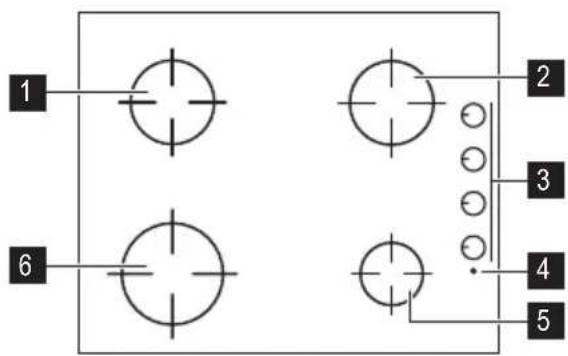

Uspořádání varné desky

Ovladače

Symbol Pops
●	bez přívodu plynu / poloha vypnuto

linka musí být vybavena otvory pro trvalý přívod vzduchu. Elektrické připojení varné desky a trouby musí být z bezpečnostních důvodů instalováno odděleně a umožňovat snadné vyjmutí trouby z linky.

VÝROBCE:

1 Středně rychlý hořák
2 Středně rychlý hořák
3 Ovládací knoflíky
4 Tlačítko generátoru jisker
5 Pomocný hořák
6 Rychly hořák

Symbol Popis
	maximální přívod plynu
	minimální přívod plynu

Zapálení hořáku

Upozornění Při používání otevřeného ohně v kuchyni bud’te velmi opatrní.

Výrobce odmítá jakoukoli odpovědnost za chybné použití plamene.

i Hořák vždy zapalte před tím, než na něj postavíte nádobu.

Zapálení hořáku:

1. Stiskněte a podržte tlačítko generátoru jisker ☆.
2. Současným otočením ovladače proti směru hodinových ručiček do maximální polohy ⚠ a jeho zatlačením zapálíte hořák.
3. Když se plamen ustálí, nastavte jeho intenzitu.

i Jestliže se hořák ani po několika poku-sech nezapálí, zkontrolujte, zda je korun-ka a její víčko ve správné poloze.

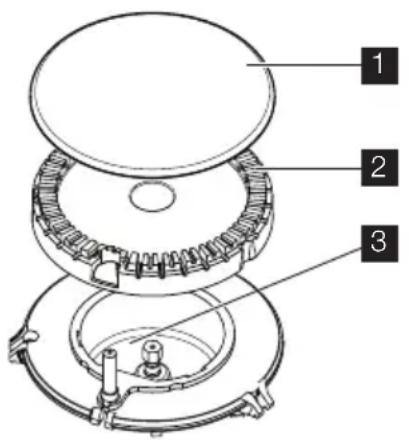

1 Víčko hořáku

2 Korunka hořáku

3 Zapalovací svíčka

Užitečné rady a tipy

Úspora energie

• Je-li to možné, vždy zakrývejte nádoby pokličkami.
• Jakmile se jídlo začne vařit, stáhněte plamen, aby se jen dusilo.

Upozornění Jestliže se hořák po uplynutí 15 sekund nezapálí, uvolněte ovladač, otočte ho do polohy vypnuto a před dalším pokusem o zapálení hořáku alespoň jednu minutu počkejte.

Důležité Při přerušení dodávky elektrického proudu můžete hořák zapálit i bez elektrického zařízení. V takovém případě přiložte k hořáku plamen, zatlačte na příslušný ovladač a otočte jím proti směru hodinových ručiček na maximální pozici puštěného plynu.

i Jestliže plamen z nějakého důvodu zhasne, otočte ovladačem do polohy vypnuto a po nejméně 1 minutě se pokuste hořák znovu zapálit.

i Generátor jisker se může spustit automaticky při zapnutí elektrické sítě, po instalaci nebo výpadku proudu. Je to normální jev.

Zavření hořáku

Chcete-li plamen zavřít, otočte ovladačem na symbol ●.

Upozornění Vždy nejprve stáhněte nebo zhasněte plamen, a teprve pak sejměte nádobu z hořáku.

Upozornění Používejte hrnce a pánve, jejichž dno je vhodné pro rozměr plotýnky.

Nepoužívejte nádoby na vaření, které přesahují přes okraje desky.

Hořák Průměry nádobí

Rychlý 180 - 260 mm

Středně ry- chlý

120 - 220 mm

Pomocný 80 - 180 mm

Upozornění Hrnce nesmí přesahovat do zóny s ovladači.
Upozornění K dosažení co největší stability a nižší spotřeby plynu postavte hrnce vždy tak, aby držadla nepřečnívala přes okraje varné desky a hrnce byly umístěné na středu hořáků.

Čištění a údržba

Upozornění Před čištěním spotřebič vypněte a nechte ho vychladnout. Před každou údržbou nebo čištěním odpojte spotřebič od zdroje elektrického napájení.
Upozornění Z bezpečnostních důvodů nečistěte spotřebič parními nebo vysokotlakými čisticí přístroji.
Upozornění Nepoužívejte drsné čisticí prostředky, kovové drátěnky nebo kyseliny, protože by mohly spotřebič poškodit.

• Mřížky pod nádoby můžete k pohodlnějšímu čištění vyjmout.
• Smaltované části a víčka a rozdělovače plamene hořáku čistěte pomocí vlažné saponátové vody.
• Části z nerezové oceli omyjte vodou a poté osušte měkkým hadrem.
• Mřížky pod nádoby nejsou vhodné pro mytí v myčce; musí být umyty ručně.
• Jestliže myjete mřížky pod nádoby ručně, při sušení mějte na paměti, že smaltovací postup někdy zanechává drsné hrany. V případě potřeby odstraňte odolné skvrny pomocí pastového čisticího prostředku.
• Po vyčistění mřížky pod nádoby správně umístěte.

Abyste zabránili rozlití a případnému poranění, nepokládejte na hořáky nestabilní nebo deformované hrnce.

Upozornění Nedoporučujeme používat rozptylovače plamene.

Varování ohledně akrylamidů

Důležité Podle nejnovějších vědeckých poznatků mohou akrylamidy vznikající při smažení jídel dohněda (zejména u škrobnatých potravin) poškozovat zdraví. Doporučujeme proto vařit při nejnižších teplotách a nenechávat jídlo příliš zhnědnout.

- Mají-li hořáky správně pracovat, musí být ramena mřížek pod nádoby ve středu hořáků.

- Při snímání mřížek pod nádoby budte velmi opatrní, aby nedošlo k poškození varné desky.

Po vyčištění spotřebič osušte měkkým hadrem.

Při vysokém zahřátí může nerezová ocel ztratit lesk. Z tohoto důvodu nesmíte vařit v nádobách z mastku, v kameninových pánvích nebo na litinových plátech. Povrch varné desky nechraňte při používání hliníkovou fólií.

Odstranění nečistot:

1. – Okamžitě odstraňte: roztavený plast, plastovou folii nebo jídlo obsahující cukr.

- Spotřebič vypněte a nechte jej vychladnout před čištěním: skvrn od vodního kamene, vodových kroužků, tukových skvrn nebo kovově lesklého zbarvení. Použijte speciální čisticí prostředek vhodný na povrch varné desky.

1. Vyčistěte spotřebič vlhkým hadrem s malým množstvím čisticího prostředku.
2. Nakonec spotřebič vytřete čistým hadrem do sucha.

Aby hořáky správně fungovaly, ujistěte se, že jsou mřížky pod nádoby vyrovnané rameny na střed hořáku.

Při výměně mřížek pod nádoby dbejte, abyste nepoškodili povrch varné desky.

Pravidelná údržba

Pravidelně si v servisním středisku objedná-vejte kontrolu stavu přívodní plynové trubky a nastavovače tlaku, je-li instalován.

Co dělat, když...

Problém Možná příčina Řešení
Při zapalování plynu nevzniká jiskra.	Je přerušena dodávka elektrického proudu.	Zkontrolujte, zda je spotřebič připojen a zda je zapnut zdroj elektrického proudu.Zkontrolujte pojistku (ji-stič). Jestliže pojistka (ji-stič) vypadne vícekrát, ob-rat’te se na kvalifikovaného elektrikáře.
Víčko a korunka hořáku a	jsou nasazeny nesymetric-ky.	Zkontrolujte, zda jsou víč-ko a korunka hořáku správně nasazeny.
Plynový kroužek hoří nerov-noměrně.	Korunka hořáku je ucpaná zbytky jídla.	Zkontrolujte, zda není hlavní tryska zanesená a zda na korunce hořáku nejsou zbytky jídel.

Pokud dojde k poruše, pokuste se nejprve závadu odstranit sami. Pokud problém nemůžete vyřešit sami, obrat'te se prosím na svého prodejce nebo místní servisní středisko.

V prípadě chyby v obsluze spotřebiče nebo v prípadě, že instalaci neprovedl autorizovaný technik, budete muset návštěvu

servisního technika nebo prodejce zaplatit, i když je spotřebič ještě v záruce.

Štítky dodávané v sáčku s příslušenstvím

Nalepte samolepící štítky následujícím způ- sobem:

1 Nalepte jej na záruční list a odešlete tuto část
2 Nalepte jej na záruční list a uschovejte si tuto část
3 Nalepte jej na návod k použití K rychlé a účinné pomoci jsou nezbytné tyto údaje. Tyto údaje naleznete na typovém štítku sady trysek.

- Označení modelu ......

• Výrobní číslo (PNC) ......
• Sériové číslo (S.N.) ......

Používejte pouze originální náhradní díly.

Můžete je zakoupit pouze v našem servisním středisku a autorizovaných obchodech s náhradními díly.

Technické údaje

Rozměry varné desky

Šířka: 580 mm
Délka: 500 mm

Rozměry výřezu pro varnou desku

Šířka: 550 mm

Délka: 470 mm

Tepelný výkon

Rychlý hořák:	3,0 kW
Středně rychlý hořák:	2,0 kW
Pomocný hořák:	1,0 kW
CELKO-VÝ VÝ-KON:	G20 (2H) 20 mbar = 8 kWG30/G31 (3B/P) 30/30 mbar = 567 g/h
Elektrické napájení:	230 V ~ 50 Hz
Připojení plynu:	G 1/2"
Kategorie: II2H3B/P
Přívod plynu:	G20 (2H) 20 mbar

Třídaspotřebiče:

3

Průměry trysek

Hořák ∅ trysky v 1/100 mm.
Pomocný 28
Středně rychlý 32
Rychlý 42

Plynové hořáky

HORÁK	NORMÁL-NÍ VÝKONkW kW	SNÍŽENÝVÝKON	NORMÁLNÍ VÝKON
			ZEMNÍ PLYNG20 (2H) 20 mbar		LPG(Propan-butan) G30/G31(3B/P) 30/30 mbar
			vstřikování1/100 mm	m3/h	vstřikování1/100 mm	g/h
Pomocný hořák	1,0 0,33	70 0,095 50 73
Středně ry-chlý hořák	2,0 0,45	96 0,190 71 145
Rychlý hořák	3,0 (zem. plyn)2,8 (LPG)	0,75 119 0,286 86 204

Plynové hořáky G20 13 mbar - jen Rusko

HOŘÁK NORMÁLNÍVÝKON	SNÍŽENÝ VÝ-KON	NORMÁLNÍ VÝKONZEMNÍ PLYNG20 (2H) 13 mbar
		vstřík 1/100 mm	m3/h
Pomocný hořák	0.9	0.33	80
Středně rychlý hořák	1.4	0.45	105
Rychlý hořák	1.9	0.75	120

Symbol Žna výrobku nebo jeho balení udává, že tento výrobek nepatří do domácího odpadu. Je nutné odvézt ho do sběrného místa pro recyklaci elektrického a elektronického zařízení. Zajištěním správné likvidace tohoto výrobku pomůžete zabránit negativním důsledkům pro životní prostředí a lidské zdraví, které by jinak byly způsobeny nevhodnou likvidací tohoto výrobku. Podrobnější informace o recyklaci tohoto výrobku zjistíte u příslušného místního úřadu, služby pro likvidaci domovního odpadu nebo v obchodě, kde jste výrobek zakoupili.

Obalový materiál

Obalové materiály neškodí životnímu prostředí a jsou recyklovatelné. Plastové jsou označeny značkami: >PE<, >PS< d. Zlikvidujte prosím veškerý obalový ma- l jako domácí odpad ve vhodném kontej- n v místě svého bydliště.

Contents

Všeobecné bezpečnostné pokyny

– neuplynula doba životnosti.

Ak zistíte nejakú chybu, hadičku neopravujte, ale vymeňte ju.

taktmi aspoň 3 mm, napr. automatický istič alebo po-istku.

Ak horák náhodou zhasne, otočte ovládací gombík do polohy vypnutia, počkajte aspoň 1 minútu a skúste znovu zapáliť horák.

• Ak je to možné, vždy nádoby prikrývajte pokrievkami.
• Po zovretí kvapaliny znížte plameň, aby kvapalina iba mierne vrela.

Horák Priemery kuchynského riadu

Rýchly 180 - 260 mm

! Varovanie Hrnce sa nesmú dostat' na ovládací panel.

Po čistení utrite spotrebič mäkkou handričkou.
