Typ produktu	Voľne stojaci plynový sporák
Značka	Zanussi
Model	ZGL646IW
Rozmery varnej dosky	580 mm (šírka) x 500 mm (hĺbka)
Rozmery výrezu varnej dosky	550 mm x 470 mm
Rozloženie horákov	1 rýchly, 2 polorýchle, 1 pomocný
Tepelný výkon - rýchly horák	3,0 kW (zemný plyn) / 2,8 kW (LPG)
Tepelný výkon - polorýchly horák	2,0 kW
Tepelný výkon - pomocný horák	1,0 kW
Celkový výkon (zemný plyn)	8,0 kW
Celkový výkon (LPG)	567 g/h
Plynová prípojka	G 1/2"
Kategória plynu	II2H3B/P
Elektrické napájanie	230 V ~ 50 Hz
Zapaľovanie	Iskrový generátor (manuálny alebo automatický)
Podložky na hrnce	Odňateľné, iba ručné umývanie (nie je vhodné do umývačky riadu)
Ovládacie gombíky	4 gombíky (vypnuté, max, min)
Bezpečnostné prvky	Upozornenie na bezpečnosť detí, automatické uzavretie plynu pri zhasnutí plameňa (ak je k dispozícii)
Pokyny na starostlivosť	Čistite vlhkou handričkou, vyhýbajte sa abrazívnym čistiacim prostriedkom; umývajte uzávery a korunky horákov mydlovou vodou
Dostupnosť náhradných dielov	Originálne náhradné diely dostupné v Servisnom stredisku
Požiadavky na inštaláciu	Musí byť nainštalovaný kvalifikovaným personálom; platia minimálne vzdialenosti od iných jednotiek
Súlad s environmentálnymi normami	Súlad so smernicou WEEE – nelikvidujte ako domový odpad
Záruka	Pozrite si záručný list; pre zachovanie platnosti používajte originálne diely

Často kladené otázky - ZGL646IW ZANUSSI

Prečo nie je iskra pri pokuse zapáliť horák?

Skontrolujte, či je spotrebič pripojený k elektrickej sieti a je zapnutý prívod elektriny. Tiež skontrolujte poistku; ak sa opakovane prepaľuje, kontaktujte kvalifikovaného elektrikára. Uistite sa, že uzáver a korunka horáka sú správne umiestnené.

Ako čistím podložky na hrnce?

Odstráňte podložky na hrnce a umyte ich ručne v teplej mydlovej vode. Nie sú vhodné do umývačky riadu. Dôkladne osušte a správne umiestnite, pričom sa uistite, že ramená sú v strede horákov.

Môžem použiť sporák pri výpadku prúdu?

Áno, horáky môžete zapáliť manuálne. Priblížte plameň k horáku, stlačte príslušný gombík a otočte ním proti smeru hodinových ručičiek do polohy maximálneho uvoľnenia plynu.

Čo mám robiť, ak je plameň horáka nerovnomerný?

Skontrolujte, či korunka horáka nie je upchatá zvyškami jedla. Vyčistite korunku a vstrekovač. Tiež overte, či sú uzáver a korunka horáka správne umiestnené.

Ako prevediem sporák na používanie LPG?

Vymeňte vstrekovače za tie, ktoré sú dodané pre LPG (použite nástrčný kľúč 7). Nastavte minimálnu úroveň úplným otočením obtokovej skrutky. Vymeňte štítok s údajmi za štítok pre LPG.

Aká je minimálna vzdialenosť nad varnou doskou?

Návod uvádza minimálnu vzdialenosť 650 mm od povrchu varnej dosky k akejkoľvek hornej skrinke alebo poličke. Pre presné rozmery si pozrite inštalačný diagram.

Môžem nainštalovať sporák nad rúru alebo umývačku riadu?

Neinštalujte varnú dosku nad domáci spotrebič, pokiaľ to inštalačné pokyny výslovne nepovoľujú. Zabezpečte dostatočné vetranie a samostatné elektrické pripojenie.

Ako nastavím minimálny plameň?

Zapáľte horák, otočte gombík do minimálnej polohy, odstráňte gombík a pomocou tenkého skrutkovača nastavte obtokovú skrutku. Otáčajte v smere hodinových ručičiek pre LPG alebo proti smeru hodinových ručičiek pre zemný plyn podľa návodu.

Aký typ riadu by som mal použiť?

Používajte hrnce a panvice s priemermi vhodnými pre každý horák: Rýchly 180-260 mm, Polorýchly 120-220 mm, Pomocný 80-180 mm. Uistite sa, že panvice sú stabilné a nepresahujú okraje varnej dosky.

Kde nájdem náhradné diely alebo servis?

Kontaktujte miestne servisné stredisko alebo autorizované predajne náhradných dielov. Používajte iba originálne náhradné diely na zachovanie záruky a bezpečnosti.

NÁVOD NA OBSLUHU ZGL646IW ZANUSSI

Bezpečnostné pokyny	39
Inštalácia	41
Popis výrobku	44
Prevádzka	44
Užitočné rady a tipy	45

Ošetrovanie a čistenie	45
Čo robit, ked...	46
Technické údaje	47
Ochrana životného prostredia	48

Zmeny vyhradené

Bezpečnostné pokyny

! Varovanie Tento návod platí iba v krajinách, ktorých symboly sa uvádzajú na jeho obálke.
V záujme vašej bezpečnosti a správnej činnosti spotrebiča si pred jeho inštaláciou a používaním spotrebiča prečítajte tento návod na používanie. Návod musí ostať so spotrebičom aj v prípade prest'ahovania alebo predaja inej osobe. Používatelia musia poznat spôsob obsluhy a bezpečnostné opatrenia pri používaní spotrebiča.

! Varovanie Spotrebič nesmú používať osoby (vrátane detí) so zníženými zmyslovými a duševnými schopnosťami alebo bez potrebných skúseností a vedomostí. Musí sa zabezpečit’ dohlad alebo ich poučenie o používaní spotrebiča osobou zodpovednou za ich bezpečnosť.

Detská poistka

• Spotrebič smú používať výhradne dospelé osoby. Dohliadajte na deti, aby sa nehrali so spotrebičom.
• Obaly uschovajte mimo dosahu detí. Hrozí nebezpečenstvo udusenia a fyzického zranenia.
• Počas prevádzky spotrebiča a po nej udržujte deti mimo spotrebiča, až kým spotrebič nevychladne.

Používanie

• Pred prvým použitím zo spotrebiča odstráňte všetky obaly, nálepky a ochrannú vrstvu na ovládacom paneli z nehrdzavejúcej ocele (ak sa na čnom nachádzajú). Neodstraňujte typový štítok. Môže tým zaniknút záruka.
• Po každom použití varné zóny nastavte do polohy „vypnuté“ (off).
• Horáky a dostupné diely sa počas používania a po ňom môžu vel'mi zohriat'. Na varnú plochu neklad'te

príbor ani pokrievky. Kuchynský riad a jeho obsah sa môžu prevrhnúť. Hrozí riziko popálenín.
- Prehriate tuky a oleje sa môžu l'ahko vznietit'. Hrozí nebezpečenstvo požiaru.
- Počas činnosti nenechávajte spotrebič bez dozoru.
- Na spotrebič počas používania neustále dohliadajte.
- Dbajte na to, aby vykypené kvapaliny nevtiekli do otvorov vo vrchnej časti varného panela.
- Varný panel nepoužívajte bez kuchynského riadu.
- Tento spotrebič je určený iba na použitie v domácnosti. Spotrebič nepoužívajte na komerčné ani priemyselné účely.
- Spotrebič používajte len na varenie v domácnosti. Predídete tak fyzickému poraneniu osôb alebo poškodeniu na majetku.
- Používajte iba kuchynský riad s priemerom zodpovedajúcim rozmerom horákov. Hrozí nebezpečenstvo prehriatia a prasknutia skleneného panela (ak je k dispozícii).
- Nepoužívajte varné nádoby s menším priemerom, ako je veľkost' horáka – plameň by mohol zahriat' ru- kovát'.
- Hrnce sa nesmú dostať na ovládací panel.
- Nepoužívajte nestabilný kuchynský riad, aby sa predišlo jeho prevrhnutiu a následnej nehode.
- Nevkladajte do spotrebiča, do jeho blízkosti ani naň horľavé produkty, alebo predmety obsahujúce horľa- vé látky, predmety, ktoré by sa mohli roztaviť (zhotovené z plastu alebo hliníka), ani textilu. Hrozí nebezpečenstvo výbuchu alebo požiaru.
- Používajte iba príslušenstvo dodané so spotrebičom.
- Pri pripájaní spotrebiča k okolitým zásuvkám postupujte opatrne. Nedovol'te, aby sa spotrebiča alebo horúceho riadu dotýkali elektrické napájacie káble.

Nedovol'te, aby sa elektrické napájacie káble zamotali.

Inštalácia

• Prečítajte si tieto pokyny. Výrobca nezodpovedá za telesnú ujmu osôb ani domácich zvierat, ani za ujmu na majetku spôsobenú nedodržiavaním nasledujúcich požiadaviek.
• Aby sa predišlo riziku poškodenia spotrebiča a majetku a fyzickému zraneniu, inštaláciu, pripojenie spotrebiča k elektrickej sieti a plynovému rozvodu, nastavenie a údržbu spotrebiča zverte iba kvalifikovanému pracovníkovi; všetky úkony musia byť vykonané podľa príslušných noriem a miestnych predpisov.
• Uistite sa, že spotrebič nebol pri preprave poškodený. Poškodený spotrebič nezapájajte. Ak je to potrebné, obrátte sa na dodávatel'a.
• Zabudovatel'né spotrebiče sa môžu používať až po zabudovaní do vhodnej skrinky alebo pracovnej dosky, ktoré vyhovujú platným normám.
• Neinštalujte varný panel nad domáce spotrebiče, pokial' to inštalačné pokyny nedovoľujú.
• Spotrebič inštalujte iba do pracovného priestoru s rovným povrchom.
• Nemeňte technické vlastnosti spotrebiča ani ho ne-modifikujte. Hrozí nebezpečenstvo poranenia alebo poškodenia spotrebiča.
• Dôsledne dodržiavajte zákony, nariadenia, smernice a normy platné v krajine použitia (bezpečnostné pravidlá, predpisy o recyklácii, pravidlá elektrickej bezpečnosti atd.).
• Dodržiavajte minimálne vzdialenosti od iných spotrebičov a nábytku.
• Zabezpečte ochranu proti nebezpečnému zásahu elektrickým prúdom správnou inštaláciou spotrebiča, napr. zásuvky môžete namontovať iba spolu s ochranným panelom pod spotrebičom.
• Vyrezaný otvor v pracovnej doske chráňte proti vlhkosti vhodným tesniacim materiálom.
• Spotrebič utesnite na pracovnej doske správnym tesniacim materiálom tak, aby nezostával žiadny volný priestor.

• Chráňte spodnú stranu spotrebiča pred parou a vlhkost'ou, napr. z umývačky riadu alebo rúry.

• Spotrebič neinštalujte vedl'a dverí ani pod oknami. Inak môžu dvere alebo okno zhodit' horúci kuchynský riad z varného panela.

• Pred inštaláciou skontrolujte, či podmienky v miestnych rozvodoch (druh a tlak plynu) súhlasia s nastavením spotrebiča. Podmienky nastavenia pre tento spotrebič sú uvedené na typovom štítku, ktorý sa nachádza v blízkosti rúry prívodu plynu.
• Tento spotrebič nie je zapojený k zariadeniu na odvod spalín. Musí byť nainštalovaný a pripojený v súlade s platnými predpismi na inštaláciu. Mimoriadnu pozornosť venujte príslušným požiadavkám na vetranie.
• Používanie plynového spotrebiča na prípravu jedál spôsobuje tvorbu tepla a vlhkosti v miestnosti, v ktorej je nainštalovaný. Skontrolujte, či je vetranie v kuchyni dostatočné: otvory na prirodzené vetranie nechávajte otvorené alebo nainštalujte mechanické vetracie zariadenie (mechanický odsávací digestor).
• Ak intenzívne používate spotrebič dlhý čas, je potrebné doplnkové vetranie (napríklad otvorenie okna alebo zvýšenie intenzity mechanického vetrania, ak je k dispozícii).
• Dôsledne dodržiavajte pokyny pre elektrické zapojenie. Hrozí riziko zranenia elektrickým prúdom.
• Pred akýmikol'vek čistiacimi prácami alebo údržbou odpojte spotrebič od elektrickej siete.
• Svorkovnica prívodu elektrickej energie je pod napätím.
• Odpojte svorkovnicu prívodu elektrickej energie od napätia.
• Kvalifikovanou montážou zabezpečte ochranu pred úrazom elektrickým prúdom.
• V o l'né a neodborne zhotovené spoje zásuvky alebo zástrčky môžu spôsobit' prehriatie svorkovnice.
• Svorky musí správne zapojiť kvalifikovaný elektrikár.
• Odľahčite t’ah kábla pomocou vhodnej káblovej svorky.
• Použite vhodný prívodný elektrický kábel a poškodený kábel vymeňte za správny príslušný kábel. Obrátte sa na autorizované servisné stredisko.

• Elektrické zapojenie spotrebiča musí obsahova t' zariadenie s možnosťou odpojenia všetkých pólov spotrebiča od siete, pričom vzdialenosť kontaktov zariadenia musí byť aspoň 3 mm.

• Ak je upevňovacia konzola v blízkosti svorkovnice, vždy sa uistite, že sa napájací kábel nedotýka okraja konzoly.

• Musia sa používať správne izolačné zariadenia: ochranné ističe, poistky (skrutkovacie poistky treba vybrat' z držiaka).

Likvidácia spotrebiča

- Aby ste predišli riziku fyzického zranenia alebo poškodenia

Inštalácia

Varovanie Úkony podľa nasledujúcich pokynov na inštaláciu, pripojenie a údržbu môže vykonať výhradne vyškolený pracovník v súlade s platnými normami a miestnymi predpismi.

Plynová prípojka

Zvoľte pevné prípojky alebo použite ohybné antikorové trubičky, v súlade s platnými normami. Ak použijete ohybné kovové trubičky, dávajte pozor, aby sa nedotýkali pohyblivých častí alebo aby neboli zalomené ani stlačené. Dávajte pozor predovšetkým pri montáži varnej dosky v kombinácii s rúrou.

Dôležité upozornenie Uistite sa, že tlak privádzaného plynu spotrebiča vyhovuje charakteristikám spotrebiča. Nastavitelná prípojka je upevnená k ústrednej prípojke plynu pomocou matice so závitom G 1/2". Utiahnite diely rukou, bez použitia sily, upravte požadovaný smer prípojky a potom všetko dobre utiahnite.

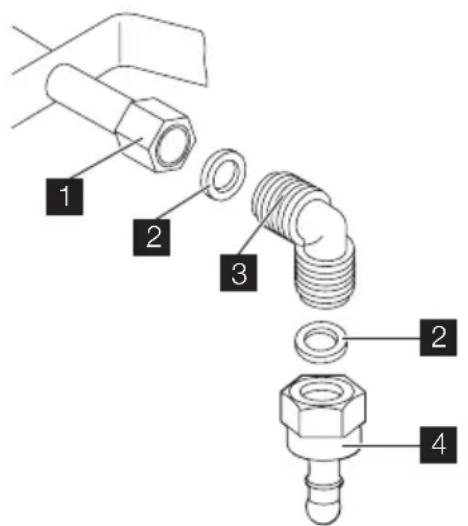

1 Koniec hriadel'a s maticou

– Vytiahnite zástrčku zo zásuvky elektrickej siete.
– Odrežte prívodný kábel na mieste, kde vstupuje do spotrebiča a zlikvidujte ho.
– Ak je k spotrebiču pripojené vonkajšie plynové potrubie, zlisujte ho.
– Informácie o likvidácii spotrebiča vám poskytnú miestne úrady.

2 Podložka (doplnková podložka je k dispozícii len pre Slovinsko a Turecko)
3 Koleno
4 Držiak gumenej hadičky pre propán-bután (len pre Slovinsko a Turecko)

Ohybné nekovové hadičky

Ak sa dá prípojka jednoducho kontrolovať po celej dĺžke, môžete použiť ohybnú hadičku. Ohybnú hadičku pevne prichyťte svorkami.

Skvapalnený plyn: použite držiak na gumovú hadičku. Vždy namontujte tesnenie. Potom pokračujte s plynovou prípojkou. Ohybná hadička je vhodná na použitie, ked:

– nedosiahne vyššiu teplotu ako je izbová teplota, teda viac ako 30°C;
– nie je dlhšia ako 1500 mm;
– nie je priškrtená;
– nie je príliš napnutá alebo skrútená;
– nebude sa dotýkať ostrých okrajov a hrán;
– dá sa jednoducho skontrolovať jej stav.

Kontrola neporušenosti ohybnej hadičky pozostáva z kontroly, či:

– na nej nie sú praskliny, rezy, znaky obhorenia na oboch koncoch, ale aj po celej dĺžke;

– materiál nestvrdol, či je správne elastický;

– nezhrdzaveli upevňovacie svorky;

Dôležité upozornenie Po ukončení inštalácie sa uistite, že je prípojka správne utesnená. Použite vodu so saponátom, nie plameň!

Výmena dýz

1. Vyberte mriežky nad horákmi.
2. Vyberte viečka a korunky horákov.
3. Maticovým klúčom 7 vyberte dýzy a vymeňte ich za dýzy určené pre privádzaný druh plynu (pozrite tabul'ku v časti Technické údaje).
4. Namontujte diely, postupujte v opačnom poradí.
5. Vymeňte typový štítok (je vedľa plynovej prípojky) za štítok s novým privádzaným plynom. Štítok nájdete v obale s dýzami dodanými spolu so spotrebičom.
   Ak je tlak plynu nerovnomerný alebo je odlišný od požadovaného tlaku, musíte na plynovú prípojku namontovať regulátor tlaku.

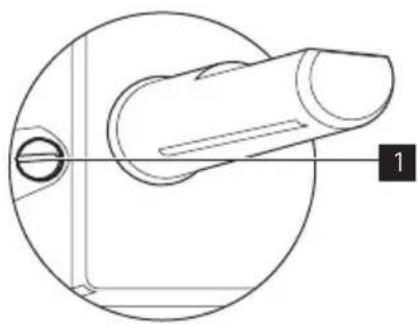

Nastavenie minimálnej úrovne

Úprava minimálnej úrovne horákov:

1. Zapál'te horák.
2. Otočte gombík do minimálnej polohy.
3. Vyberte ovládací gombík.
4. Pomocou skrutkovača nastavte polohu obtokovej skrutky. Pri prechode zo zemného plynu 20 mbar (alebo zemného plynu 13 mbar ^4 ) na skvapalnený plyn, pevne dotiahnite nastavovaciu skrutku. Pri prechode zo skvapalneného plynu na zemný plyn 20 mbar odskrutkujte prietokovú skrutku približne o 1/4 otáčky. Pri prechode zo zemného plynu 20 mbar na zemný plyn 13 mbar ^4 odskrutkujte prietokovú skrutku približne o 1/4 otáčky. Pri prechode zo skvapalneného plynu na zemný plyn 13 mbar ^4 odskrutkujte prietokovú skrutku približne o 1/2 otáčky. Pri prechode zo zemného plynu 13 mbar ^4 na zemný plyn 20 mbar odskrutkujte prietokovú skrutku približne o 1/4 otáčky.

1. Nakoniec skontrolujte, či plameň nezhasne pri rýchlom otočení gombíka z maximálnej do minimálnej polohy.

Zapojenie do elektrickej siete

• Spotrebič uzemnite v súlade s bezpečnostnými predpismi.
• Skontrolujte, či nominálne napätie, typ prúdu a príkon uvedené na štítku spotrebiča zodpovedajú parametrom elektrickej siete.
• Spotrebič sa dodáva s prívodným elektrickým káb- lom. V prípade potreby treba inštalovať vhodnú zá- strčku, ktorá zodpovedá zaťaženiu uvedenému na typovom štítku. Zástrčku musíte zapojiť do vhodnej zásuvky.
• Akýkol'vek elektrický komponent smie vymenit' iba technik autorizovaného servisného strediska alebo kvalifikovaný servisný pracovník.
• Vždy používajte správne nainštalovanú uzemnenú zásuvku elektrickej siete.
• Skontrolujte, či je napájací elektrický kábel po inštalácii prístupný.
• Pri odpájaní spotrebiča od siete neťahajte napájací elektrický kábel. Vždy t'ahajte zástrčku.
• Spotrebič sa nesmie pripájať pomocou predlžovacieho kábla, adaptéra alebo rozdvojky (hrozí riziko požiaru). Skontrolujte, či je uzemnenie v súlade s príslušnou normou a predpismi.
• Napájací kábel nesmie byť umiestnený tak, aby sa dotýkal horúcich častí.
• Pri zapojení spotrebiča do elektrickej siete musíte použit' elektrické odpojovacie zariadenie, ktoré umožní odpojenie spotrebiča od elektrickej siete na všetkých póloch a ktoré má vzdialenost' medzi kon-

- Žiadne súčasti napájacieho kábla nesmú byť vystavené teplote vyššej ako 90 °C. Modrý nulový vodič musí byť pripojený k svorke označenej „N“ na svorkovnici. Hnedý (alebo čierny) fázový vodič (pripojený k svorke označenej „L“ na svorkovnici) sa vždy musí pripojiť k fázovému (živému) kontaktu.

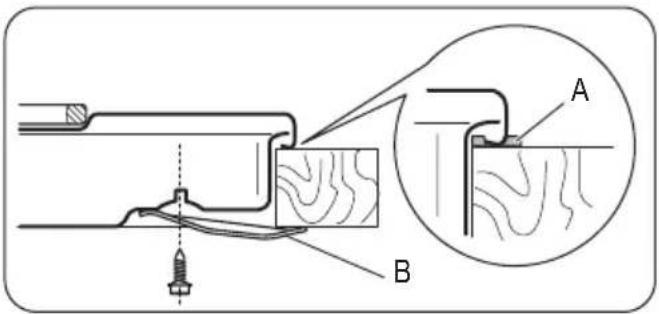

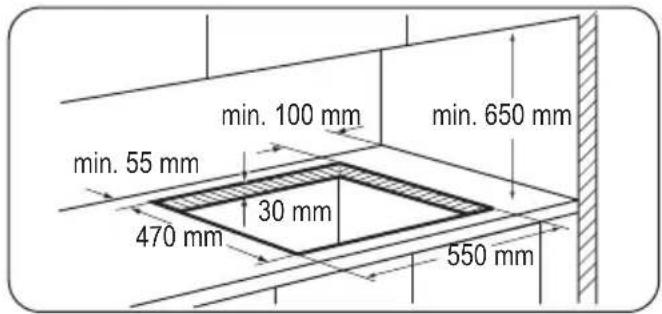

Zabudovanie spotrebiča

A - dodané tesnenie

Výmena napájacieho kábla

Ak chcete napájací kábel vymenit', použite iba typ H05V2V2-F T90 alebo ekvivalent. Skontrolujte, či zvolený kábel vyhovuje danému napätiu a pracovnej teplo-te. Žlto/zelený uzemňovací vodič musí byť o približne 2 cm dlhší ako hnedý (alebo čierny) fázový vodič.

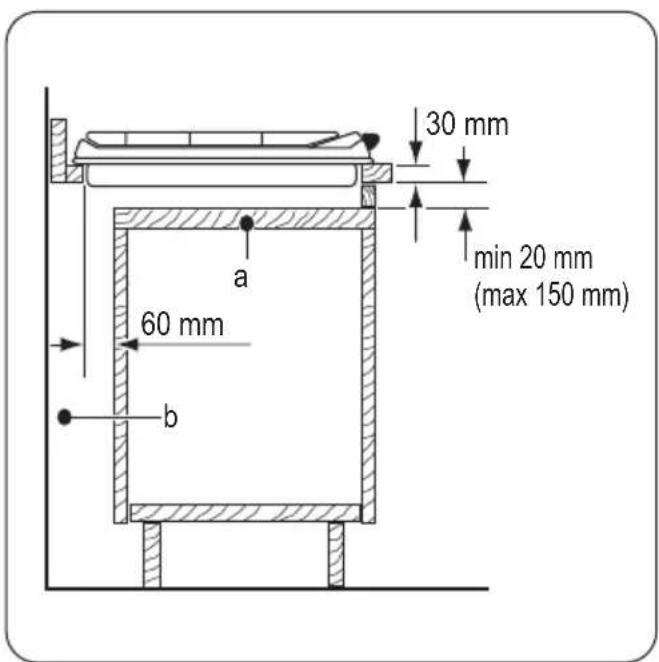

Ochranná priečka nainštalovaná pod varným panelom sa musí jednoducho vyberat' a v prípade potreby zásahu servisného pracovníka musí byt spotrebič jednoducho prístupný.

a) Vyberateľný panel
b) Priestor pre prípojky

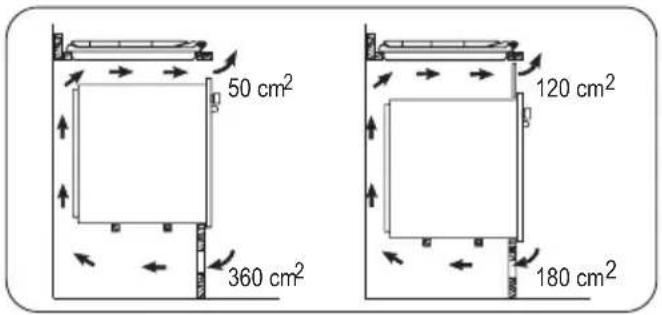

Kuchynský dielec s rúrou

Rozmery priestoru pre varný panel musia zodpovedať príslušným údajom a kuchynská jednotka musí mat' otvory na nepretržitý prívod vzduchu. Elektrické pripojenie varného panela a rúry sa musí z bezpečnostných dôvodov inštalovať samostatne aj preto, aby sa rúra z jednotky dala jednoducho vybrať.

VÝROBCA: ELECTROLUX ITALIA S.p.A. C.so Lino Zanussi, 30 33080 PORCIA (PN) - ITALIA

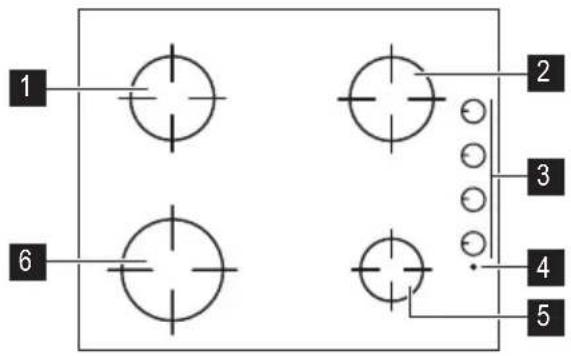

Rozloženie varného povrchu

1 Stredne rýchly horák
2 Stredne rýchly horák
3 Otočné ovládače
4 Tlačidlo generátora iskier
5 Pomocný horák
6 Rýchly horák

Otočné ovládače

Symbol Popis
●	plyn sa neprivádza/poloha vy-pnutia

Symbol Popis
	maximálny prívod plynu
	minimálny prívod plynu

Prevádzka

Zapálenie horáka

! Varovanie Bud'te veľmi opatrní, keď používate otvorený oheň v kuchyni. Výrobca odmieta akúkol'vek zodpovednosť pri nevhodnom zaobchádzaní s plameňom.
Pred položením kuchynského riadu horák vždy zapál'te.

Zapálenie horáka:

1. Stlačte a podržte tlačidlo generátora iskier ★.
2. Súčasne otočte otočným ovládačom smerom dolava do maximálnej polohy ⚠ a jeho stlačením zapálte horák.
3. Ked' bude plameň pravidelný, upravte ho.

Ak sa horák po opakovaných pokusoch správne nezapáli, skontrolujte, či je v správnej polohe korunka a kryt horáka.

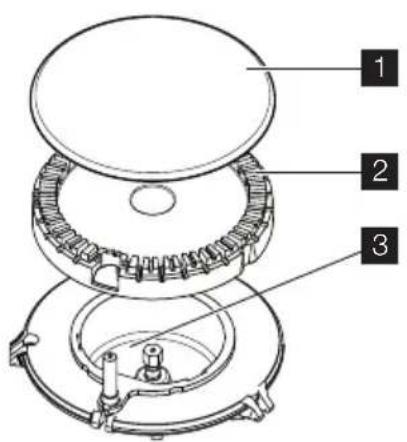

1 Kryt horáka
2 Korunka horáka
3 Zapal'ovacia sviečka

! Varovanie Ak sa horák nezapáli ani po 15 sekundách, uvoľnite otočný ovládač a otočte ho do vypnutej polohy. Počkajte najmenej 1 minútu a skúste znova zapálit' horák.

Dôležité upozornenie Ak nemáte k dispozícii elektrinu, horák môžete zapálit' aj bez elektrického zapal'ovača. V tomto prípade sa priblížte k horáku s plameňom, stlačte príslušný otočný ovládač a otočte ho proti smeru hodinových ručičiek do maximálnej polohy.

Užitočné rady a tipy

Úspora energie

Varovanie Používajte hrnce a panvice s dnom vhodným pre rozmery horáka.

Nepoužívajte varnú nádobu na varnej zóne, ktorá presahuje za okraje varnej nádoby.

Stredne rýchly 120 - 220 mm

Pomocný 80 - 180 mm

Ošetrovanie a čistenie

Varovanie Pred čistením rúry ju vypnite a nechajte vychladnút. Pred akýmikoľvek čistiacimi prácami alebo údržbou odpojte spotrebič od elektrickej napájacej siete.
Varovanie Z bezpečnostných dôvodov spotrebič nečistite parnými ani vysokotlakovým čističmi.
! Varovanie Nepoužívajte abrazívne čistiace prostriedky, drôtenky ani kyseliny, pretože by poškodili spotrebič.

- Podstavce na hrnce možno vybrat' na ul'ahčenie čistenia varnej dosky.

- Nečistoty zo smaltovaných dielov, viečok a koruniek odstráňte teplou mydlovou vodou.

Po inštalácii alebo zapnutí napájania po výpadku sa môže generátor iskier aktivovat automaticky. Je to normálne.

Vypnutie horáka

Aby ste zhasli palmeň, otočte gombík na symbol ● .

! Varovanie Predtým, ako zložíte hrnce z horáka, zhasnite plameň.

Varovanie Dbajte nato, aby rukoväte hrncov nevyčnievali cez predný okraj varného panela a aby boli varné nádoby umiestnené v strede na podstavcoch a tým sa dosiahla maximálna stabilita a spotreba plynu sa znížila na čo najnižšiu úroveň.

Na varné zóny neklad'te nestabilné alebo deformované nádoby, aby nedošlo k vyliatiu pokrmu a zraneniu.

! Varovanie Neodporúča sa používať rozptyľovače plameňa.

Informácie o akrylamidoch

Dôležité upozornenie Podľa najnovších vedeckých poznatkov môžu akrylamidy vznikajúce pri zapekaní jedla (predovšetkým u jedál s obsahom škrobu) predstavovať nebezpečenstvo pre zdravie. Preto vám odporúčame pripravovať jedlá pri čo najnižších teplotách a príliš jedlá nezapekať.

• Antikorové a sklenené diely umyte vodou a utrite do-sucha mäkkou handričkou.
• Podstavce na hrnce sa nesmú umývať v umývačke riadu, musia sa umývať ručne.
• Pri ručnom umývaní mriežok nad horákmi postupujte opatrne, pretože smaltovací postup niekedy zane-cháva ostré hrany. V prípade potreby odstráňte odolné škvrny použitím čistiacej pasty.
• Po čistení skontrolujte, či sú podstavce umiestnené správne.
• Aby horáky správne fungovali, skontrolujte, či sú ramená podstavcov umiestnené v strede horáka.
• Pri umiestňovaní podstavcov postupujte opatrne, aby ste zabránili poškodeniu hornej časti varnej dosky.

Pri nadmernom ohreve na nehrdzavejúcej oceli vznikajú škvrny. Vzhľadom na to nesmiete varit’ v keramických, kameninových hrncoch ani na liatinových platniach. Nepoužívajte na ochranu varného panelu počas prevádzky hliníkovú fóliu.

Odstráňte nečistoty:

1. – Okamžite odstráňte: taviaci sa plast, plastovú fóliu a potraviny s obsahom cukru.

2. Spotrebič vypnite a nechajte ho vychladnút', až potom vyčistite: usadeniny vodného kameňa, škvrny od vody, mastné škvrny, lesklé farebné škvrny na kove. Používajte špeciálny čistič určený na povrch varného panela.

3. Spotrebič vyčistite vlhkou handričkou a malým množstvom čistiaceho prostriedku.

4. Nakoniec utrite spotrebič dosucha čistou handričkou.

Aby horáky správne fungovali, uistite sa, že sú mriežky nad horákmi umiestnené tak, aby sa ich ramená nachá-dzali v strede nad horákom.

Aby ste predišli poškodeniu varnej dosky, pri ukladaní mriežok nad horákmi postupujte opatrne.

Pravidelná údržba

Pravidelne požiadajte svoje miestne servisné stredisko o kontrolu stavu rúrok na prívod plynu a regulátora, ak je namontovaný.

Čo robit', ked'...

Problém	Možná príčina	Riešenie
Pri zapaľovaní plynu chýba iskra.	Nie je k dispozícii elektrické na-pätie	Skontrolujte, či je spotrebič za-pojený a či je zapnuté elektrické napájanie.Skontrolujte poistku. Ak sa poist-ka vyhodí viackrát, obráťte sa na kvalifikovaného elektrikára.
Kryt a korunka horáka nie sú v správnej polohe		Skontrolujte, či sú kryt a korunka horáka v správnej polohe.
Plameň horáka je nerovnomerný.	Korunka horáka je upchaná zvy-škami potravín.	Skontrolujte, či nie je upchaná dýza a či korunka horáka nie je znečistená zvyškami potravín.

Pri výskyte problému sa najprv pokúste vyriešit' ho sami. Ak problém nedokážete odstránit' sami, zavolajte predajcu alebo servisné stredisko.

i Ak ste spotrebič nepouživali správne alebo inštaláciu nevykonal autorizovaný technik, môže sa stať, že za návštevu pracovníka servisného strediska

alebo predajcu budete musieť zaplatiť, aj keď k poruche dôjde počas záručnej doby.

Štítky dodané vo vrecku s príslušenstvom

Samolepiace štítky nalepte podľa nižšie uvedených pokynov:

1 Nalepte ho na záručný list a túto časť pošlite.
2 Nalepte ho na záručný list a túto časť si odložte.
3 Nalepte ho na návod na používanie.

Na rýchle a správne získanie pomoci sú potrebné tieto informácie. Tieto údaje sú uvedené na typovom štítku na súprave s dýzami.

- Popis modelu ....

• Výrobné číslo (PNC) ......
• Sériové číslo (S.N.) ......
Používajte iba originálne náhradné diely. Získate ich v autorizovanom servisnom stredisku alebo v autorizovaných predajňach s náhradnými dielmi.

Technické údaje

Rozmery varného panela

Šírka: 580 mm
Dížka: 500 mm

Rozmery priestoru pre varný panel

Šírka: 550 mm
Dížka: 470 mm

Tepelný výkon

Rýchly ho-rák:	3,0 kW
Stredne rýchly ho-rák:	2,0 kW
Pomocný horák:	1,0 kW
CELKOVÝ VÝKON:	G20 (2H) 20 mbar = 8 kWG30/G31 (3B/P) 30/30 mbar = 567 g/h
Elektrické napájanie:	230 V ~ 50 Hz
Prívod plynu:	G 1/2"
Kategória: II2H3B/P
Zdroj plynu: G20 (2H) 20 mbar
Trieda spo-trebiča:	3

Priemery prívodov

Horák ∅ prívodu v 1/100 mm.
Pomocný 28
Stredne rýchly 32
Rýchly 42

Plynové horáky

HORÁK	NORMÁLNY VÝKONkW kW	ZNÍŽENÝ VÝKON	NORMÁLNY VÝKON
			ZEMNÝ PLYNG20 (2H) 20 mbar		propán-bután(bután/propán) G30/G31(3B/P) 30/30 mbar
			tryska 1/100mm	m^3/h	tryska 1/100mm	g/h
Pomocný horák	1.0 0.33 70	0.095 50 73
Stredne rýchly horák	2.0 0.45 96	0.190 71 145
Rýchly horák 3,0 (zemný plyn)2,8 (propán-bután)		0.75 119	0.286 86 204

Plynové horáky G20 13 mbar – iba pre Rusko

HORÁK NORMÁLNYVÝKONkW	ZNÍŽENÝ VÝKON NORMÁLNY VÝKONkW	ZEMNÝ PLYNG20 (2H) 13 mbar
		tryska 1/100 mm	m3/h
Pomocný horák	0.9	0.33	80	0.095
Stredne rýchly horák	1.4	0.45	105	0.148
Rýchly horák	1.9	0.75	120	0.201

Ochrana životného prostredia

Symbol 📋 na výrobku alebo na jeho obale, návode na použitie a záručnom liste znamená, že s výrobkom sa nesmie zaobchádzat’ ako s komunálnym odpadom.

Namiesto toho je potrebné ho odovzdat' do najbližšieho zmluvného zberného dvora vykonávajúceho zber odpadu z elektrozariadení za účelom jeho d'alšieho

zhodnotenia a spracovania, prípadne predajni pri kúpe nového výrobku, ak táto predajňa uskutočňuje spätný odber.

Prispejte preto k tomu, aby bol odpad zhodnotený a zneškodnený environmentálne vhodným spôsobom tak, aby sa predišlo jeho negativnym vplyvom na životné prostredie a l'udské zdravie.

Podrobnejšie informácie nájdete na internetovej stránke www.envidom.sk.

Materiál obalu

Materiály obalov nepoškodzujú životné prostredie a dajú sa recyklovať. Plastové časti sú označené značkami: >PE<,>PS< a pod. Obalový materiál vyhod’te do príslušných zberných nádob na odpad.
