KA-5216 - Elektrické vytápění TRISTAR - Bezplatný návod k obsluze

NÁVOD K OBSLUZE KA-5216 TRISTAR

EN User manual
NL Gebruiksaanwijzing
FR Manuel de l'utilisateur
DE Benutzerhandbuch
PL Instrukcja obsługi
cs Uživatelská příručka
IT Manuale dell'utente
SK Uživatelská příručka
ES Manual del usuario
PT Manual do utilizador
sv Bruksanvisning
DA Brugervejledning
NO Käyttöohje
FI Brukermanual

SV Bruksanvisning 58
SK Uživatelská príručka 65
cs Uživatelská příručka 72
PL Instrukcja obsługi 79
DA Brugervejledning 87
FI Brukermanual 94
NO Kāyttöohje

101

A

Pred použitím spotrebiča sa uistite, že ste si úplne prečilali a pochopili pokyny v tomto návode na použitie. Tento návod na použitie vždy uschovajte na bezpečnom mieste v blizkosti spotrebiča na budúce použitie.

Pôvodné pokyny

① Ohrievacia jednotka
2 Ovládací panel

3 Dialkové ovládanie

4 Tlačidlo oscilácie
5 Tlačidlo časovača
6 Tlačidlo režimu

7 Tlačidlo On/Off (Zap./Vyp.)
8 tlačidlo -
9 tlačidlo +

autorizovaný technik za účelom údržby.

• Spotrebič nikdy nedvíhajte za napájací kábel. Zdvíhanie spotrebiča za napájací kábel môže poškodit' napájací kábel. Spotrebič zdvíhajte len za podstavec
• Nikdy nevymieňajte napájací kábel sami. Napájací kábel vždy nechajte vymenit' u výrobcu, jeho servisného zástupcu alebo podobne kvalifikovanej osoby.
• Vždy odpojte napájací kábel, keď sa spotrebič nepoužíva alebo je bez dozoru a pred čistením.
• Pred použitím vždy skontrolujte, či sa napätie uvedené na typovom štítku vášho spotrebiča zhoduje s napätím v elektrickej sieti.

• Spotrebič vždy umiestnite na stabilný, rovný povrch odolný voči teplu a vlhkosti.
• Spotrebič vždy umiestnite na stabilný, rovný povrch odolný voči teplu a vlhkosti. Nikdy nenechávajte spotrebič počas používania bez dozoru. Spotrebič používajte iba pod dohladom. Ked' opúšťate miestnosť, vypnite spotrebič a vytiahnite napájací kábel zo zásuvky.

Použivanie dial'kového ovládania

cs Uživatelská příručka

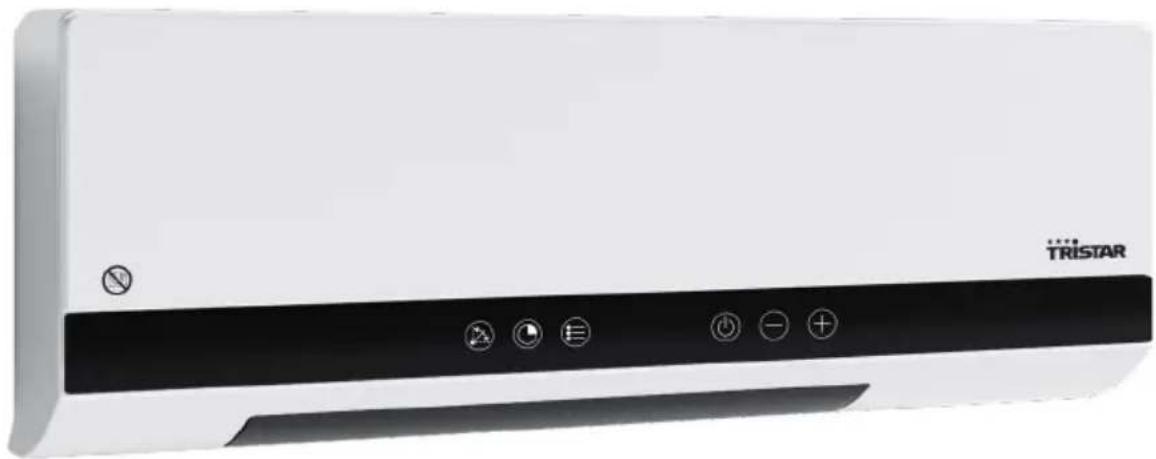

Keramický ohřívač

PŘEDMLUVA

O tomto dokumentu

Tato uživatelská přiručka uvádí veškeré informace pro správné, bezpečné a efektivní používání spotřebiče. Než začnete spotřebič používat, je třeba si přečist veškeré pokyny v této uživatelské přiručce a ujistit se, že jim správně rozumíte.

Tuto uživatelskou příručku vždy uchovávejte na bezpečném místě v blízkosti spotřebiče pro budoucí použití.

Původní pokyny

Tato přiručka je původně vypracována v angličtině. V připadě veškerých dalších jazyků se jedná o překlad.

Podpora

Náhradní dily a další informace o spotřebiči jsou k dispozici na webu www.tristar.eu.

Obecné symboly

Symbol Popis

AROVÁNÍ	Signální slovo označující potenciálně nebezpečnou situaci, která by mohla vést k vážnému zranění, či dokonce úmrtí, nebude-li odvrácena.
POZORNĚNÍ	Signální slovo označující potenciálně nebezpečnou situaci, která by mohla vést k lehkému či středně těžkému zranění, nebude-li odvrácena.
OZNÁMENÍ	Signální slovo používané pro praktiky, které nesouvisejí s fyzickým zraněním.
i	Označuje doplňující informace nebo zdůraznění pokynu.
	Ve Francii plati:Výrobek nebo jeho obal lze recyklovat a jednotlivé díly musí byt likvičovány odděleně. Dodržujte místní předpisy.
	V Itálii plati:Výrobek nebo jeho obal lze recyklovat a jednotlivé díly musí byt likvičovány odděleně. Dodržujte místní předpisy.
CE	Tento výrobek splňuje požadavky na shodu s platnými evropskými předpisy nebo směmicemi.
	Univerzální symbol recyklace, logo nebo ikona je mezinárodně uznávaný symbol používaný k označení recyklovateľných materiálů. Symbol recyklace je veřejně dostupný a není ochrannou známkou.
	Dvojitě izolované spotřebiče jsou místo uzernňovacího drátu vybaveny dvéma izolačními systémy. U dvojitě izolovaných spotřebičů neni uzernění, ani se k nim žadné nepřípojuje. Servis dvojitě izolovaných spotřebičů vyžaduje mimořádnou pěči a znalost systému a měl by jej provádět pouze kvalifikovaný servisní personal. Náhradní díly pro dvojitě izolované spotřebiče musí byt totožně jako díly, které nahrazuji. Dvojitě izolované spotřebiče nesou označení „CLASS II“ nebo „DOUBLE INSULATED“. Mohou byt označeny také symbolem dvojitě izolace.
	Zelena tečka je registrovaná ochranná známka Der GrünePunkt – Duales System Deutschland GmbH a je celosvětověchráněna jako ochranná známka. Logo mohou používat pouzezáklazníci společnosti DSD GmbH, kteří mají platnou smlouvu opoužívání ochranné známky, nebo společnosti zabývající senakládáním s odpady na území Spolkové republiky Nárnecko. Platí loi pro ruprodukci loga třetími stranami ve slovnicích, encyklopedíchnebo elektronických databázích obsahujících referenční příručku.Tento výrobek obsahuje mincovou/knotifikovou baterii.Uchovávejte mimo dosah dětí. Náhradní baterie skladujtebezpečně. Použité baterie okamžitě a bezpečně zlíkvidujte.Pokud se domníváte, že mhlo dojit ke spolknutí baterie nebovniknutí do jakákoli části těla, vyhledejte okamžitě lékařskoupomoc.

POPIS SPOTŘEBIČE

Zamýšlené použití

Tento spotřebič je určen pouze k použiti ve vnitřních prostorách.

Tento spotřebič je určen výhradně pro domáci, nekomerční použiti.

Tento spotřebič je určen k použiti v domácnosti a podobných oblastech jako např.:

- kuchyňské prostory pro zaměstnance v obchodech, kancelářich a jiných pracovních prostředích:

- zemědělské usedlosti;

- pro klienty v hotelech, motelech a dalších obytných prostorech;

- prostředí typu penzion.

Tento spotřebič není určen pro použití osobami (včetně děti) se sniženými fyzickými, smyslovými nebo duševními schopnostmi či s nedostatkem zkušeností a znalostí, pokud nejsou pod dohledem osoby odpovědné za jejich bezpečnost nebo pokud neobdržely informace ohledně bezpečného používání spotřebiče.

Jiné použiti spotřebiče, než je popsané v této uživatelské příručce, se považuje za nesprávné použití, které může vést ke zranění, poškození spotřebiče a zneplatnění záruky.

Technické specifikace

Název spotřebiče Keramický ohřivač
Číslo položky KA-5216
Napájení 220 - 240 V~ 50-60 Hz
Napájení 2000 W

Hlavní součásti (viz obr. A)

1 Topná jednotka

2 Ovládací panel

3 Dálkový ovladač

Ovládací panel (viz obrázek B)

4 Tlačítko oscilace

5 Tlačítko časovače

6 Tlačítko režimu

7 Tlačítko ZAPVYP

Tlačítko -

9 tlačitko +

Dálkové ovládání (viz obrázek C)

Bílá tlačítka

10 Tlačítko ZAP/VYP

17 Tlačítko pro zapnutí/vypnutí

detekce otevřeného okna

18 Tlačitko oscilace

Černá tlačitka (slouži k programování týdenního časovače)

19 Pracovní den týdenního

časovače

20 Týdenní časovač

21 Start pracovní doby

22 Předprogramované

programy

Zastavit pracovní dobu

BEZPEČNOST

Symbol Popis

Varováni: Nezakrývejte

Bezpečnostní opatření

• Ignorováním bezpečnostních pokynů není výrobce zodpovědný za škody.
• Pokud je napájecí kabel poškozen, musí jej vyměnit výrobce, jeho servisní technik nebo obdobně kvalifikované osoby, aby se zabránilo nebezpečí.
• Nepřesunujte přístroj taháním za kabel a ujistěte se, že kabel není zamotán.
• Uživatel nesmí nechat spotřebič bez dozoru, pokud je připojen k napájení.
• Tento spotřebič lze použít pouze v domácnosti za účelem, pro který byl vyroben.
• Tento spotřebič nesmí používat děti mladších 8 let. Tento spotřebič mohou osoby starší 8 let a lidé se sníženými fyzickými, smyslovými nebo mentálními schopnostmi či nedostatkem zkušeností a znalostí používat, pouze pokud jsou pod dohledem nebo dostali instrukce týkající se bezpečného použití přístroje a rozumí možným rizikům. Děti si nesmí hrát se spotřebičem. Udržujte spotřebič a kabel mimo dosahu děti mladších 8 let. Čištění a údržbu nemohou vykonávat děti, které jsou mladší 8 let a bez dozoru.
• Abyste se ochránili před elektrickým výbojem, neponořujte napájecí kabel, zástrčku či spotřebič do vody či jiné tekutiny.
• Při prvním použití je doporučeno předem pečlivě přecíst návod a správně ho uchovat pro budoucí použití.
• Pokud během provozu zaznamenáte neobvyklý hluk, zápach, kouř nebo jakoukoli jinou poruchu nebo prasknutí, měli byste

vypnout vypínač a odpojit zařízení z elektrické zásuvky. Poté kontaktujte servisní středisko pro opravu. Nepokoušejte se o opravu sami.

- Tento spotřebič je vhodný pouze pro dobře větrané prostory nebo občasné použití.

VAROVÁNÍ

Bezpečnostní riziko z důvodu nezamýšleného využití:

• Spotřebič používejte pouze tak, jak je uvedeno v této příručce.
• Spotřebič nepoužívejte, pokud nese viditelné známky poškození nebo vad. Poškozený či vadný spotřebič neprodleně vyměňte.
• Na spotřebičí neprovádějte žádné změny. Úpravy mohou mít vliv na bezpečnost, záruku a správný chod.

Riziko zásahu elektrickým proudem z důvodu zkratu:

• Nikdy neponořujte motorovou jednotku do vody nebo jiné kapaliny. Motorovou jednotku čistěte pouze měkkým, vlhkým hadříkem.
• Spotřebič neotevírejte. Spotřebič smí otevřít pouze autorizovaný technik za účelem údržby.
• Spotřebič nezvedejte za napájecí kabel. Zvedání spotřebiče za napájecí kabel může napájecí kabel poškodit. Spotřebič vždy zdvihejte za základnu.
• Nevyměňujte napájecí kabel sami. Napájecí kabel nechte vyměnit výrobcem, jeho servisním zastoupením nebo jinou osobou s odpovídající kvalifikací.
• Vždy odpojte napájecí kabel, pokud spotřebič nepoužíváte nebo je bez dozoru, a před čištěním.
• Před použitím vždy zkontrolujte, zda napětí uvedené na typovém štítku spotřebiče odpovídá napětí vaší elektrické sítě.

Bezpečnostní riziko pro děti:

• Děti mladší 3 let by se neměly pohybovat v blízkosti spotřebiče, pokud nejsou pod neustálým dohledem.
• Nad dětmi je třeba dohlížet, aby si se spotřebičem nehrály.
• Nepoužívejte tento spotřebič v malých místnostech, pokud jsou obývány osobami, které nejsou schopny samy opustit místnost, pokud není zajištěn stálý dohled.

Riziko požáru z důvodu přehřátí:

• Spotřebič musí být vždy umístěn na stabilním, rovném povrchu odolávajícím vysoké teplotě a vlhkosti.
• Spotřebič musí být vždy umístěn na stabilním, rovném povrchu odolávajícím vysoké teplotě a vlhkosti. Spotřebič nenechávejte běžet bez dozoru. Spotřebič používejte pouze pod dozorem. Při odchodu z místnosti spotřebič vypněte a vypojte napájecí kabel z elektrické zásuvky.

Riziko požáru z důvodu zkratu:

• Spotřebič nepoužívejte v bezprostřední blízkosti vany, sprchy nebo bazénu.
• Zamezte pádu spotřebiče a otrésům. Nadměrné vibrace mohou způsobit uvolnění spojů a ovlivnit tak správné fungování spotřebiče. Pokud došlo k pádu spotřebiče, nadále jej nepoužívejte.
• Spotřebič nepoužívejte s programátorem, časovačem, samostatným systémem dálkového ovládání ani jiným zařízením, které spotřebič spouští automaticky, protože hrozí riziko požáru, pokud by spotřebič byl zakrytý či nesprávně umístěný.
• Spotřebič neinstalujte v blízkosti záclon a jiných hořlavých materiálů. Mohlo by dojít k požáru.

Nebezpečí zaseknutí kvůli pohyblivým částem:

- Vždý udržujte vlasy a oděv mimo dosah pohybujících se částí. Do pohybujících se částí se může zachytit volné oblečení, šperky nebo dlouhé vlasy.

APOZORNĚNÍ

• Některé díly tohoto výrobku mohou být velmi horké a způsobit popáleniny. Zvláštní pozornost je třeba věnovat přítomnosti dětí a zranitelných osob
• Spotřebič nesmí být umístěn bezprostředně pod zásuvkou.

OZNÁMENÍ

Riziko poškození spotřebiče:

• Nepoužívejte agresivní chemické čisticí prostředky, které mohou spotřebič při čištění poškodit.
• Spotřebič nikdy neumistujte do blízkosti zdroje tepla.

PŘED PRVNÍM POUŽITÍM

- Vyjměte spotřebič a příslušenství z krabice. Sejměte ze spotřebiče nálepky, ochrannou fólii nebo plast.

- Při prvním zapnutí spotřebiče se objeví mimý zápach. To je normalní, zajistěte dostatečné větrání. Zápach je jen dočasný a brzy zmizi.

Instalace

1. Vyvrtejte dva otvory ve stěně 1.8 metr nad podlahou o průměru 6 mm.

2. Vzdálenost mezi vrtáky je 480 mm.

3. Do otvorů vložte plastové zátky a do plastových zátek zasuňte šrouby. Šrouby nezasunujte až do trubek, protože je třeba ponechat prostor pro zavěšení topného tělesa.

POUŽITÍ

- Stisknutím tlačitka napájení B ⑦ spotřebič zapnete/vypnete.

- Stiskněte tlačítko nastavení C, poté pomocí tlačítek "-" nebo "+" nastavte hodiny (00-23). Stiskněte tlačítko nastavení, nastavte minuty (00-59) pomocí "-" nebo "+" Opětovným stisknutim tlačítka nastavení nastavite den od d1 do d7 (ponděli až neděle).

- Počkejte, až digitální displej prestane blikat (obvykle blikne tříkrát), nebo stiskněte tlačitko "OK" pro potvrzení.

- Pokud chcete spustit časovač, stiskněte tlačitko Časovače C 11 a stiskněte tlačitko - C14 nebo + C16 k vypnutí časovače od 0 do 24 hodin.

- Stiskněte tlačítko režimu C 13 k nastavení pracovního výkonu. K dispozici jsou tři nastavení:

1. Pouze ventilátor

2. Nijžši výkon obřevu

3. Plný výkon ohřevu

- Můžete použít tlačítko + C 15 a - C 14 k nastavení teploty od 10°C do 35°C. Tato tlačítka + a - lze použít také v kombinaci s tlačítkem časovače C 11 nebo tlačítkem nastavení C 12.

- Stiskněte tlačítko OK C 15 a potvrdte nastavení.

- Stisknutím tlačitka týdenního časovače C 20 zahájite nastaveni týdenního časovače.

- Stiskněte funkci otáčeni C 18 pro zapnuti otáčeni.

- Stiskněte tlačitko delekce olevřeného okna C ① pro spuštění nebo zastavení delekce olevřeného okna Tento režim detekuje jakékoliv náhlé změny teploty v místnosti a na ně reaguje. Pokud rozdíl mezi nastavenou pracovní teplotou a teplotou v místnosti klesne o 5 stupňů, zařízení se automaticky vypne, aby šetílo energii.

- Stisknutim tlačitka "pracovni den týdenního časovače" C 19 nastavte pracovni den od d1 do d7 (pondělí až neděle).

- Pomoci tlačitka "start pracovní doby" C 21 můžete nastavit počáteční pracovní dobu týdenního časovače v rozsahu 00 až 24.

- Pomocí tlačítka "zastavit pracovní dobu" C 23 můžete nastavit, kdy se pracovní doba týdenního časovače vypne.

Týdenní časovač

- Před nastavenim týdenního časovače byste měli předem nastavit místní čas a den. (Viz vysvětlení tlačílka, nastavení C ^12 v oddílu POUŽITÍ)

- Stisknutím tlačitka týdenního časovače C 20 zahájíte nastavení týdenního časovače.

- Stisknutím tlačitka "pracovní den týdenního časovače" C 19 nastavte pracovní den od d1 do d7 (pondělí až neděle).

• Pro výběr prvního programu (P1) stiskněte tlačitko přednastavit programy C

- Stisknutim tlačitka „pracovni čas spuštění“ C 21 nastavte pracovni čas spuštění P1 (od 00 do 24).

- Stisknutim tlačitka „pracovní čas spuštění“ C 23 nastavte pracovní čas spuštění P1 (od 00 do 24).

- Stiskněte tlačitko OK C 15 a potvrdte nastavení.

Zopakujte krok 1 a 2. V kroku 3 vyberte P2 a opakováním kroků 4 až 6 nastavte 2. program.

Použití dálkového ovladače

Před použítím dálkového ovladače vytáhněte průhlednou izolační fólii na spodní straně dálkového ovladače a uschovejte ji spolu s originálním obalem. Pokud dálkový ovladač delší dobu nepoužíváte, vložte zpět film. Po zapnutí spotřebiče můžete začít používat dálkové ovládání A 2. Při používání dálkového ovladače, ulijstěte se, že:

1. Od spotřebiče iste vzdáleni méně než 3 m.

2. Máte ovladač namířený na spotřebič.

3. Máte nezakrytý výhled od ovladače ke spotřebiči.

Dálkový ovladač napáji baterii CR2025. Podívejte se na obrázekD a podle niže uvedených kroků ji vložte nebo vyměňte:

1. Otočte dálkový ovladač, abyste viděli jeho zadní stranu.

2. Vytáhněte z dálkového ovladače přihrádku na baterie.

3. Pokud vyměňujete baterie, nejprve vyjměte z přihrádky vybitou baterii.

4. Vložte do prihrádky dodanou nebo novou baterii CR2025 a ujistěte se, že kladný pól baterie (+) směruje nahoru.

ČIŠTĚNÍ A ÚDRŽBA

- Odpojte spotřebič od sitě a nechte jej vychladnout. K otření povrchu spotřebiče použijte měkký, mírně navlhčený hadřík. Nenechte vodu ani jinou tekutinu proniknout do zařízení.

- Čas od času vyčistěte otvor pro sání vzduchu jemným kartáčkem.

- NEPOUŽÍVEJTE mýdlo ani chemikálie, které by mohly poškodit kryt ohřivače.

- Pred dalšim použitím ponechte dostatečně dlouhou dobu na vyschnutí.

- Pravidelně čistěte vstupy a výstupy vzduchu vysavačem (při pravidelném používání, nejméně dvakrát ročně).

- Pokud se jednotka nepouživá. doporučujeme ohřívač znovu zabalit do původního obalu a uložit na chladném a suchém mistě.

LIKVIDACE

Tento spotřebič by neměl být po ukončení životnosti vyhazován do domovního odpadu, ale musí být dovezan na centrální sběrné místo k recyklaci elektroniky a domácich elektrických spotřebičů. Symbol na spotřebičí, návod k obsluze a obal vás na tento důležitý problém upozornuje. Materialý použité v tomto spotřebičí jsou recydkovatelné. Recyklaci použitých domácích spotřebičů významně přispějete k ochraně životního prostředí. Na informace vztahující se ke sběrnému místu se zepleje na misním ocebním úradě.

Podpora

Všechny dostupné informace a náhradní dily naleznete na adrese www.tristar.eu!
