NÁVOD K OBSLUZE HM305SL2 SCHEPPACH

DE	Zug-, Kapp- und GehrungssägeOriginalbedienungsanleitung	7
GB	Sliding cross cut mitre sawTranslation of original instruction manual	22
FR	Scie à ongletTraduction des instructions d'origine	35
IT	Sega circolare per tagli obliquiTraduzione delle istruzioni per l'uso originali	49
CZ	Kapovací a pokosová pila s pojezdemPřeklad originálního návodu k obsluze	63
SK	Tesárska, kapovacia a pokosová pílaPreklad originálu návodu na obsluhu	76

HU	Vonó-, fejező- és gérvágó fűrészForditás az eredeti használati utasításból	89
EE	tõmbe-, otsamis- ja eerungisaagTõlge Originaalkasutusjuhend	103
LT	Dvirankis skersinio ir įstrižinio pjaustymo pjūklasVertimas originali naudojimo instrukcija	116
LV	Škērszāgis, sagarināšanas zāgis un leŋkzāgisTulkošana no originālā lietošanas instrukcija	129
PL	Tarczówka i piła dwuręcznaTłumaczenie oryginalnej instrukcji obsługi	142

Vysvětlení symbolů na přístroji

	Před uvedením do provozu si přečtěte a dodržujte návod k obsluze a bezpečnostní pokyny.
	Noste ochranné brýle!
	Noste ochranná sluchátka!
	Bude-li se při práci prášit, noste ochranu dýchacích cest!
	Pozor! Nebezpečí poranění! Nedotýkejte se pilového listu v provozu!
	Pozor! Laserové záření
	Třída ochrany II (dvojitá izolace)

Obsah:

1. Úvod....65
2. Popis přístroje (obr. 1-17)....65
3. Rozsah dodávky....65
4. Použití podle účelu určení....66
5. Bezpečnostní pokyny....66
6. Technická data 70
7. Před uvedením do provozu 70
8. Montáž a obsluha....71
9. Doprava 73
10. Údržba....73
11. Uložení 73
12. Elektrická přípojka....74
13. Likvidace a recyklace....74
14. Odstraňování závad 75

Strana:

1. Úvod

Výrobce:

scheppach

Přejeme Vám hodně radosti a úspěchů při práci s Vaším novým přístrojem.

Upozornění:

Podle platného zákona o ručení výrobce za škody způsobené vadou výrobku neručí výrobce tohoto přístroje za škody, které vzniknou na tomto přístroji nebo tímto přístrojem při:

• Neodborném zacházení,
• Nedodržování návodu k obsluze,
• Opravách třetí osobou, neautorizovanými odborníky,
• Zabudování a výměně neoriginálních náhradních dílů,
• Používání v rozporu s určením,
• Výpadcích elektrického zařízení při nedodržení elektrických předpisů a ustanovení předpisů VDE 0100, DIN 57113 / VDE0113.

Doporučijeme vám:

Před montáží a uvedením do provozu si přečtěte celý text návodu k obsluze.

Tento návod k obsluze Vám má ulehčit seznámení s vaším strojem a využití možností jeho použití podle určení.

Návod k obsluze obsahuje důležité pokyny a upozornění, jak bezpečně, odborně a hospodárně pracovat se strojem, a jak zabránit nebezpečí, ušetřit náklady za opravy, snížit ztrátové časy, a zvýšit spolehlivost a životnost stroje.

K bezpečnostním ustanovením tohoto návodu k obsluze musíte navíc bezpodmínečně dodržovat předpisy své země, platné pro provoz stroje.

Uchovávejte návod k obsluze u stroje v ochranném pouzdře, chráněný před nečistotou a vlhkostí. Každý pracovník obsluhy si ho musí před zahájením práce přečíst a pečlivě dodržovat.

Na stroji smí pracovat jen osoby, které jsou poučené v používání stroje, a informované o nebezpečích s tím spojených. Je nutné dodržovat vyžadovaný minimální věk.

Vedle bezpečnostních pokynů a upozornění obsažených v tomto návodu k obsluze a zvláštních předpisů vaší země je nutné dodržovat všeobecně uznávané technické předpisy pro provoz.

Nepřebíráme žádné ručení za škody a úrazy vzniklé v důsledku nedodržování tohoto návodu k obsluze a bezpečnostních pokynů.

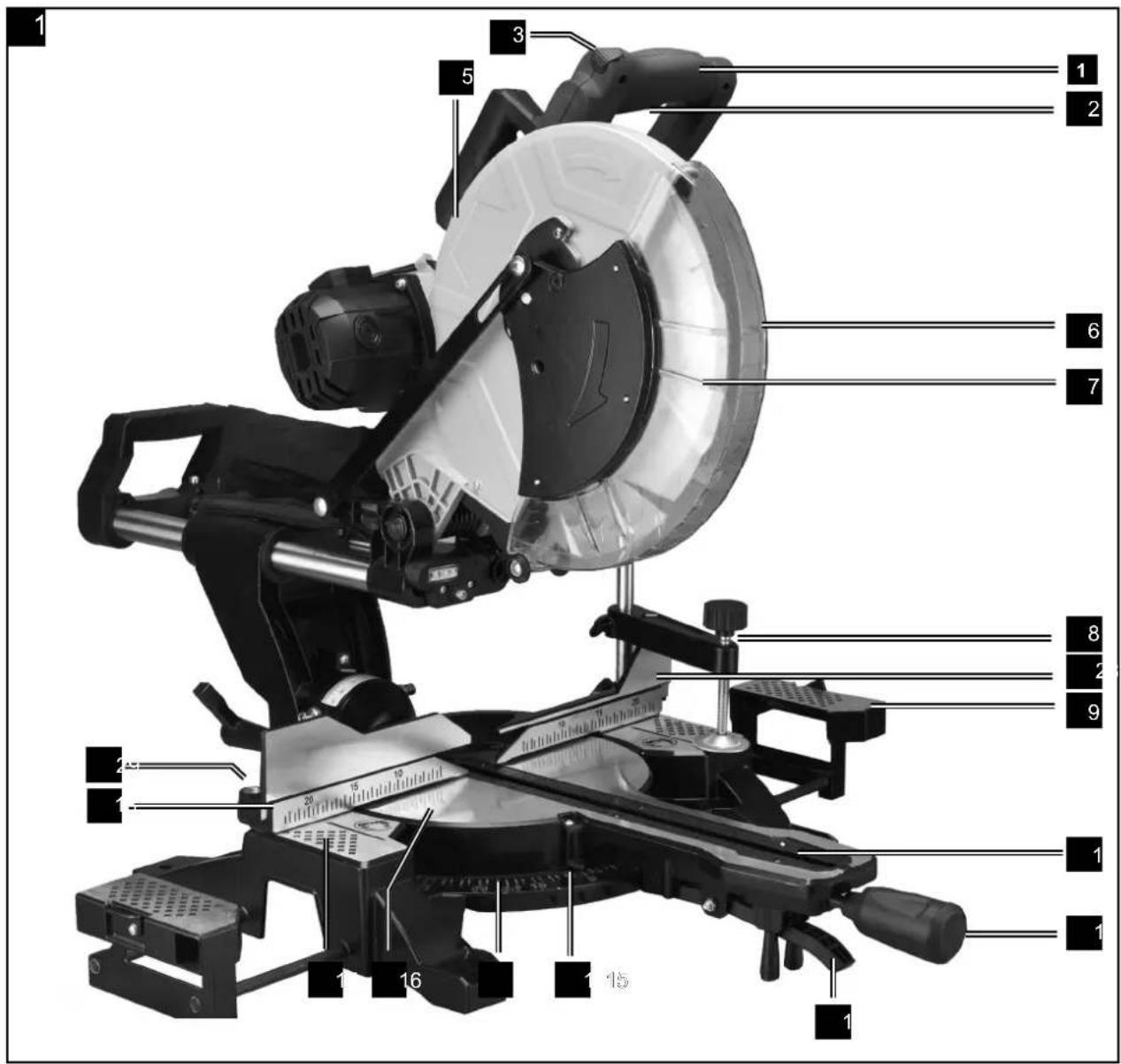

2. Popis přístroje (obr. 1-17)

1. Rukojet'
2. Za-/vypínač
3. Závěrný spínač
4. Blokování hřídele pily
5. Hlava stroje
6. Pohyblivá ochrana pilového kotouče
7. Pilový kotouč
8. Upínací zařízení
9. Opěrná plocha pro obrobky
10. Zajišťovací šroub pro opěrnou plochu pro obrobky
11. Vložka stolu
12. Zajišťovací páka
13. Zajišťovací rukojet'
14. Ukazatel
15. Stupnice
16. Otočný stůl
17. Pevný stůl pily
18. Dorazová lišta
19. Stupnice
20. Ukazatel
21. Sběrný sáček na piliny
22. Zajišťovací šroub
    22a. Pojistný čep
23. Zajišťovací šroub pro vedení pojezdu
24. Pojistný čep
25. Vedení pojezdu
26. Rýhovaný šroub pro omezení hloubky řezu
27. Doraz pro omezení hloubky řezu
28. Posuvná dorazová lišta
29. Zajišťovací rukojeť Posuvná dorazová lišta
30. Seřizovací šroub (90°)
31. Seřizovací šroub (45°)
32. Přírubový šroub
33. Vnější příruba
34. Laser / Pracovním světlem LED
35. Za-/vypínač laseru
36. Šroub
37. Vnitřní příruba

A.) 90° příložný úhelník (není obsažen v rozsahu dodávky)
B.) 45° příložný úhelník (není obsažen v rozsahu dodávky)
C.) Klíč s vnitřním šestihranem,

3. Rozsah dodávky

• Kapovací a pokosová pila s pojezdem
  • 1 x upínací zařízení (8)
• 2 x opěrná plocha pro obrobky (9)
• Sběrný sáček na piliny (21)
• Klíč s vnitřním šestihranem (c)
  • Návod k obsluze

4. Použití podle účelu určení

Kapovací a pokosová pila s pojezdem slouží ke kapování dřeva a plastů, odpovídajíc velikosti stroje. Pila není vhodná pro řezání palivového dříví.

Upozornění! Přístroj nepoužívejte k řezání jiných materiálů, než je popsáno v návodu k obsluze.

Upozornění! Dodávaný pilový list je určen výlučně křezání dřeva! Nepoužívejte jej křezání palivového dříví!

Stroj může být použit pouze pro své určení. Každé další použití, které přesahuje toto určení, není použití k určenému účelu. Za poškození, z toho vyplývající, nebo zranění jakéhokoliv druhu ručí uživatel/obsluha a ne výrobce.

Používat se smi pouze pro stroj vhodné pilové kotouče. Použiti dělicích kotoučů všech druhů je zakazovaný.

Současti použiti podle učelu určeni je take dbat bez - pečnostních pokynů, tak jako navodu k montaži a provozních pokynů v navodu k použiti.

Osoby, ktere stroj obsluhuji a udržuji, musi byt s timto seznamy a byt poučeny o možnych nebezpečich. Kromě toho musi byt co nejpřisněji dodržovany platne předpisy k předchazeni urazům.

Dale je třeba dodržovat ostatni všeobecna pravidla v pracovnělekařskych a bezpečnostně technickych oblastech.

VZměny na stroji zcela vylučuji ručeni vyrobce a z toho vznikle škody.

I přes použiti podle účelu určeni nelze zcela vyloučit určité zbytkověji rizikové faktory. Podmíněna konstrukci a uspořadatelným stroje se mohou vyskytnout nasládleji rizika:

• Dotknuti se pilového kotouče v nezakryté části pily.
• Sáhnuti do bělicího pilového kotouče (řezné zraněni)
• Zpětný vrh obrobků a jejich části.
  • Zlomeni piloveho kotouče.
• Vyletnuti vadných tvrdokovovych části pilového ko-touče.
• Poškození sluchu, pokud se nepoužívá nezbytná ochrana sluchu.
• Zdrávi škodlivé emise dřevného prachu při použivani v uzavřených místnostech.

Dbejte prosím na to, že naše stroje nejsou konstru- ované pro živnostenské, řemeslné nebo průmyslo- vé použití. Nepřijímáme žádné záruky, když se stroj používá při živnostenské výrobě, řemeslné výrobě nebo průmyslovém provozu nebo při podobných čin- nostec

5. Bezpečnostní pokyny

Obecné bezpečnostní pokyny pro elektrické nástroje

⚠️ VAROVÁNÍ: Přečtěte si všechny bezpečnostní pokyny, instrukce, ilustrace a technické údaje, kterými je tento elektrický nástroj opatřen. Pokud opomenete dodržovat následující instrukce, může to způsobit zásah elektrickým proudem, požár a/nebo těžká zranění.

Uschovejte si do budoucna veškeré bezpečnostní pokyny a instrukce.

Pojem „elektrický nástroj“, který je uveden v bezpečnostních pokynech, se vztahuje na elektrický nástroj (se síťovým kabelem), poháněný proudem ze síťe nebo na elektrický nástroj poháněný akumulátorem (bez síťového kabelu).

1. Bezpečnost na pracovišti

a) Udržujte svou pracovní oblast čistou a dobre osvětlenou. Pracovní oblasti, ve kterých je nepořádek nebo nejsou osvětlené, mohou vést k nehodám.
b) Nepracujte s timto elektrickým nástrojem v prostředí ohroženém výbuchem, ve kterém se nacházejí hořlavé kapaliny, plyny nebo prach. Elektrické nástroje vytvářejí jiskry, které by mohly zapálit prach nebo výpary.
c) Udržujte děti nebo jiné osoby během používání elektrického nástroje v patřičné vzdálenosti. Při nesoustředěnosti můžete ztratit kontrolu nad elektrickým nástrojem.

2. Elektrická bezpečnost

a) Připojná zástrčka elektrického nástroje musí být vhodná pro danou zásuvku. Zástrčka se nesmi žádným způsobem měnit. V kombinaci s uzemněnými elektrickými nástroji nepouží-vejte žádné zásuvkové adapté. Nezměněné zástrčky a vhodné zásuvky zmenšují riziko zasažení elektrickým proudem.
b) Zabraňte kontaktu těla s uzemněnými povrchy jako trubkami, topeními, sporáky a chladničkami. Je-li vaše tělo uzemněné, hrozí zvýšené riziko zasažení elektrickým proudem.
c) Elektrické nástroje chraňte před deštěm a vlhkem. Vniknutí vody do elektrického nástroje zvyšuje riziko zásahu elektrickým proudem.
d) Připojovací vedení nepoužívejte k prénášení a zavěšení elektrického nástroje, nebo k vytažení zástrčky ze zásuvky. Připojovací vedení chraňte před horkem, olejem, ostrými hranami nebo pohyblivými díly. Poškozené nebo zamotané přípojné vedení zvyšuje riziko zasažení elektrickým proudem.

e) Používáte-li elektrický nástroj venku, používejte prodlužovací kabely vhodné i pro venkovní použití. Používání vhodného prodlužovacího vedení vhodného pro venkovní použití snižuje riziko zasažení elektrickým proudem.

f) Pokud není možno zabránit provozu elektrického nástroje ve vlhkém prostředí, používejte proudový chránič. Použití vložky pro proudový chránič zmírňuje riziko zasažení elektrickým proudem.

3. Bezpečnost osob

a) Při práci s elektrickým nástrojem bud’te po-zorní a neustále dávejte pozor na to, co děláte a postupujte vždy s rozvahou. Nepoužívejte elektrický nástroj, jste-li unavení nebo pod vlivem drog, alkoholu nebo léků. Okamžik nepozornosti při používání elektrického nástroje může vést k vážným zraněním.

b) Používejte osobní ochranné pracovní prostředky a vždy ochranné brýle. Použití osobních ochranných pracovních prostředků jako je protiprachová maska, protiskluzová bezpečnostní obuv, ochranná helma nebo ochrana sluchu podle druhu a způsobu použití elektrických nástrojů zmenšuje riziko zranění.

c) Zabraňte neúmyslnému uvedení do provozu. Než elektrický nástroj připojíte k napájení proudem a/nebo akumulátoru a než jej budete zvedat nebo nosit, ujistěte se, že je vypnutý. Máte-li při přenášení elektrického nástroje prst na spínači nebo zapojíte-li elektrický nástroj do zásuvky zapnutý, může to vést nehodám.

d) Pred zapnutím elektrického nástroje odstraňte veškeré seřizovací nástroje nebo klíče. Nástroj nebo klíč, který se nachází v otáčejícím se dílu elektrického nástroje, může vést ke zraněním.

e) Vyhněte se nestabilnímu držení těla. Zajistěte si stabilní postoj a vždy udržujte rovnováhu. Tak můžete elektrický nástroj v nečekaných situacích lépe udržet pod kontrolou.

f) Noste vhodný oděv. Nenoste volný oděv nebo šperky. Udržujte vlasy a oděv v bezpečné vzdálenosti od pohybujících se dílů. Volný oděv, šperky nebo dlouhé vlasy mohou být zachyceny rotujícími díly.

g) Je-li možné namontovat zařízení pro odsávání a zachycování prachu, je třeba je namontovat a správně používat. Používání odsávání prachu může snížit ohrožení prachem.

h) Nenechte se ukolébat falešným pocitem bezpečí a nepřeskočte bezpečnostní pravidla pro elektrické nástroje, i když je po častém používání elektrického nástroje znáte. Nedbalé chování může vést ve zlomku sekundy k těžkým zraněním.

1. Používání a manipulace s elektrickým nástrojem

a) Nepřetěžujte elektrický nástroj. Pro svou práci používejte vhodný elektrický nástroj. S vhodným elektrickým nástrojem budete pracovat lépe a bezpečněji v udávaném rozsahu výkonu.

b) Nepoužívejte elektrický nástroj, jehož vypínač je vadný. Elektrický nástroj, který již nelze zapnout nebo vypnout, je nebezpečný a musí být opraven.

c) Než budete provádět nastavení nástroje, měnit díly vložného nástroje nebo elektrický nástroj odložíte, vytáhněte zástrčku ze zásuvky a/nebo vyjměte vyjímatelný akumulátor. Toto preventivní bezpečnostní opatření brání neúmyslnému spuštění elektrického nástroje.

d) Nepoužívané elektrické nástroje uchovávejte mimo dosah dětí. Nenechte elektrický nástroj používat osoby, které s ním nejsou seznámeny nebo si nepřečetly tento návod. Elektrické nástroje představují nebezpečí, jsou-li používány nezkušenými osobami.

e) O elektrické nástroje a nástavec pečlivě pečujte. Kontrolujte, zda pohyblivé dily fungují bezvadně a nejdou vzpříčené, zda nejsou prasklé nebo tak poškozené, že je omezena funkčnost elektrického nástroje. Poškozené díly nechte před používáním elektrického nástroje opravit. Příčinou mnoha nehod je špatně udržovaný elektrický nástroj.

f) Udržujte řezné nástroje ostré a čisté. Pečlivě udržované řezné nástroje s ostrými břity se méně příčí a lze je snadněji vést.

g) Používejte elektrický nástroj, příslušenství, nástavce atd. v souladu s instrukcemi. Zohledněte přitom pracovní podmínky a prováděnou činnost. Používání elektrických nástrojů pro jiné než určené aplikace může vést k nebezpečným situacím.

h) Rukojeti a úchopné plochy udržujte suché, čisté a bez oleje a tuku. Kluzké rukojeti a úchopné plochy neumožňují bezpečnou obsluhu a kontrolu elektrického nástroje v nepředvidatelných situacích.

5. Servis

a) Nechte svůj elektrický nástroj opravovat pouze kvalifikovaný odborný personál a pouze za použití originálních náhradních dílů. Tím se zajistí, aby zůstala zachována bezpečnost elektrického nástroje.

Upozornění! Tento elektrický nástroj vytváří během provozu elektromagnetické pole. Toto pole může za určitých podmínek ovlivňovat aktivní nebo pasivní zdravotní implantáty. Pro snížení rizika vážných nebo smrtelných úrazů doporučujeme osobám se zdravotními implantáty, aby se před obsluhou tohoto elektrického nástroje obrátily na svého lékaře nebo na výrobce zdravotního implantátu.

Bezpečnostní pokyny pro pokosové pily

a) Pokosové pily jsou určené k řezání dřeva a výrobků ze dřeva, nelze je používat k řezání materiálů na bázi železa jako tyče, pruty, šrouby atd. Abrazivní prach vede k zablokování pohyblivých dílů jako je dolní ochranný kryt. Jiskry z řezání spalují dolní ochranný kryt, vkládací desku a další plastové díly.
b) Obrobek podle možností upevněte pomocí svorek. Když obrobek přidržujete rukou, musíte mít vždy ruku minimálně 100 mm daleko od každé strany kotouče. Neřezejte žádné obrobky, které jsou přiliš malé, aby mohly být bezpečně udrženy v ruce. Pokud máte tuku příliš blízko u pilového kotouče, hrozí zvýšené nebezpečí úrazu po dotyku kotouče.
c) Obrobek se nesmí pohybovat a musí být bud' upnutý nebo přitlačený proti dorazu a stolu. Obrobek nikdy neposouvejte proti pilovému kotouči a nikdy neřezejte „z volné ruky“. Vol- né nebo pohybující se obrobky mohou být velkou rychlostí vymrštěny a způsobit zranění.
d) Pilu posouvejte skrze obrobek. Pilu skrze obrobek netáhněte. Pro řez zvedněte pilovou hlavu a táhněte ji po obrobku, aniž byste řezali. Poté zapněte motor, sklopte pilovou hlavu dolů a tlačte pilu skrze obrobek. Při řezání tahem hrozí nebezpečí, že se pilový kotouč na obrobku vzpříčí a jednotka pilového kotouče se velkou silou vymrští proti obsluze.
e) Nikdy rukou nezkřižte určenou linii řezu před ani za pilovým kotoučem. Podepření obrobku „zkříženýma rukama“, tzn. držení obrobku vpravo vedle pilového kotouče levou rukou nebo naopak je velmi nebezpečné.
f) Když se pilový kotouč otáčí, nesahejte za doraz. Nikdy nezmenšujte bezpečnostní vzdálenost 100 mm mezi rukou a rotujícím pilovým kotoučem (platí na obou stranách pilového kotouče, např. při odstraňování odřezků). Blízkost rotujícího pilového kotouče vaší ruce možná nepůjde rozpoznat můžete se těžce zranit.

g) Před řezáním obrobek zkontrolujte. Když je obrobek ohnutý nebo protožený, upněte jej pomoci vně zakřivené strany k dorazu. Vždy zajistěte, aby podél linie řezu nebyla mezi obrobkem, dorazem a stolem mezera. Ohnuté nebo protožené obrobky se mohou pootočit nebo přemístit a způsobit vzpříčení rotujícího pilového kotouče pri řezání. V obrobku nesmí být hřebíky neb cizí tělesa.
h) Pilu použijte teprve tehdy, když je stůl zbavený nástrojů a odřezků atd., na stole se smí nacházet pouze obrobek. Malé odpady, volné kousky dřeva nebo jiné předměty, které se dostanou do styku s rotujícím kotoučem, mohou být odmrštěny vysokou rychlostí.
i) Řezejte vždy jen jeden obrobek. Více obrobků na sobě nelze přiměřeně upnout nebo podržet a mohou se při řezání způsobit vzpříčení nebo sklouznutí kotouče.
j) Postarejte se, aby pokosová pila před použitím stále na rovné, pevné pracovní ploše. Rovná a pevná pracovní plocha snižuje nebezpečí, že pokosová pila ztratí stabilitu.
k) Svou práci si naplánujte. Při každé změně sklonu pilového kotouče nebo úhlu zkosení na to, aby byl stavitelný doraz správně seřízený a obrobek podepřený, aniž by se dotkly kotouče nebo ochranného krytu. Proved'te simulovaný pohyb bez pohybu kotouče v celé plánované délce řezu bez zapnutí stroje a bez obrobku na stole, abyste zaručili, že u dorazu nedojde k omezení nebo ohrožení řezu.
I) U obrobků širších nebo delších než je horní strana stolu se postarejte o přiměřené podepření např. pomocí prodloužení stolu nebo kozy. Obrobky delší nebo širší než stůl pokosové pily se mohou převrátit, když nejsou pevně podepřeny. Když se odříznutý kus dřeva nebo obrobek převrátí, může dojít ke zvednutí dolního ochranného krytu nebo jej může rotující kotouč nekontrolovanému vymrštit.
m) K prodloužení stolu nebo dodatečnému podepření nevyužívejte dalších osob. Nestabilní podepření obrobku může vést ke vzpríčení kotouče. Obrobek se také může během řezu posunout a může vás a pomocníky přitáhnout do rotujícího kotouče.
n) Odříznutý kus se nesmí přitlačit proti rotujícímu pilovému kotouči. Pokud máte málo místa, např. při používání podélných dorazů, může se odřezávaný kus vzpřičit vůči kotouči a může být prudce vymrštěn.
o) Vždy používejte svorku nebo vhodný připravek na řádné podepření oválného materiálu jako tyče nebo trubky. Tyče mají během řezání tendenci se odvalovat, přičemž se kotouč „zakousne“ a obrobek může vtáhnout vaši ruku do kotouče.

p) Než začnete řezat, nechte kotouč dosáhnout plných otáček. Sníží to riziko odmrštění obrobku.
q) Když se obrobek vzpříčí, nebo kotouč zablokuje, pokosovou pilu vypněte. Počkejte, až se zastaví všechny pohyblivé díly, vytáhněte zástrčku a/nebo vyjměte akumulátor. Následně odstraňte vzpříčený materiál. Pokud budete v případě takového zablokování dále řezat, může dojít ke ztrátě kontroly nebo poškození pokosové pily.
r) Po ukončení řezu pust'te vypínač, podržte pilovou hlavu dole a vyčkejte, až se kotouč zaštaví, teprve poté odstraňte uříznutý kus. Je velmi nebezpečné sahat ruku do blízkosti dobíhajícího kotouče.
s) Když provádíte neúplný řez nebo když pustíte vypínač, držte pevně rukojeť, dokud pilová hlava nedosáhne dolní polohy. Kvůli brzdění pily může být pilová hlava stažena trhnutím směrem dolů, což vede k nebezpečí zranění.

Bezpečnostní pokyny pro manipulaci s pilovými listy

1 Nepoužívejte poškozené nebo deformované pilové kotouče.
2 Nepoužívejte prasklé pilové kotouče. Prasklé pilové kotouče vyřad'te z používání. Opravy nejsou povoleny.
3 Nepoužívejte pilové kotouče vyrobené z rychlořezné oceli.
4 Před použitím zkontrolujte stav pilových kotoučů a listů pokosové a dvouruční pily.
5 Používejte výhradně jen pilové kotouče vhodné pro řezaný materiál.
6 Používejte jen výrobcem určené pilové kotouče. Pokud jsou pilové kotouče určené k obrábění dřeva nebo podobných materiálů, musí odpovídat EN 847-1.
7 Nepoužívejte pilové kotouče z vysoce legované rychlořezné oceli (HSS).
8 Používejte pouze pilové kotouče, jejichž maximální povolený počet otáček není menší než maximální počet otáček vřetena přístroje a které jsou vhodné pro řezaný materiál.
9 Při tom dávejte pozor na směr otáčení pilového kotouče.
10 Pilové kotouče používejte pouze tehdy, pokud ovládáte manipulaci s nimi.
11 Dodržujte nejvyšší počet otáček. Maximální počet otáček uvedený na pilovém kotouči nesmí být překročen. Je-li uveden, dodržujte rozsah otáček.
12 Z povrchu čelistí odstraňte nečistoty, mastnotu, olej a vodu.
13 Pro zmenšení otvorů v pilových kotoučích nepoužívejte volné redukční kroužky ani pouzdra.
14 Dbejte na to, aby upevněné redukční kroužky jistící pilový kotouč měly stejný průměr a alespoň 1/3 průměru řezu.

15 Zajistěte, aby byly připevňované redukční kroužky umístěny vůči sobě paralelně.
16 S pilovými kotouči manipulujte opatrně. Nejlepším způsobem jejich uložení je originální obal nebo speciální obaly. Používejte ochranné rukavice, abyste zlepšili bezpečnost úchopu a dále snížili riziko zranění.
17 Před použitím pilových kotoučů se ujistěte, že jsou správně připevněny všechny ochranné prostředky.
18 Před použitím se ujistěte, že vámi používaný pilový kotouč splňuje technické požadavky tohoto přístroje a že je řádně připevněn.
19 Dodávaný pilový kotouč používejte pouze k řezání dřeva, nikdy k obrábění kovů.
20 Používejte pouze pilový kotouč o průměru odpovídajícím údajům na pile.
21 Je-li to zapotřebí pro stabilitu obrobku, použijte dodatečná uložení obrobků.
22 Během práce se musí vždy upevnit a používat prodloužení uložení obrobku.
23 Vyměňte opotřebenou stolní vložku!
24 Zamezte přehřátí zubů pily.
25 Při řezání plastů předcházejte roztavení plastu. Používejte správné pilové kotouče. Poškozené nebo opotřebené pilové kotouče včas vyměňte. Když se pilový kotouč přehřeje, stroj se zastaví. Než budete se zařízením znovu pracovat, nechte pilový kotouč nejprve vychladnout.

Pozor: Laserové záření Nedívat se do paprsku Třída laseru 2

Chraňte sebe a své okolí vhodnými bezpečnostními opatřeními před nebezpečím úrazu!

• Nedivat se nechraněnyma očima přimo do laseroveho paprsku.
• Nedivat se nikdy primo do drahy paprsků.
• Laserovy paprsek nikdy nesměrovat na reflektujici plochy, na osoby nebo zviřata. Take laserovy paprsek s nizkym vykonem může važně poškodit oko.
• Pozor - pokud jsou provaděny jine, než zde uvedene postupy, může to vest k nebezpečnemu vystaveni paprskům.
• Nikdy neotvirat laserovy modul. Mohlo by nečekaně dojít k vystavení záření.
• Pokud se zařízení nebude delší dobu používat, měli byste vyjmout baterie.
• Laser nesmí být vyměňován za laser jiného typu.
• Opravy laseru smí provádět pouze výrobce laseru nebo autorizovaný zástupce.

6. Technická data

Motor na střídavý proud	220 - 240 V~ 50Hz
Výkon	2000 Watt / S6 40%*1800 Watt / S1
Otáčky naprázdno	3800 min ^-1
Pilový kotouč z tvrdokovu	305x 30 x 3/ 2,8 mm
Počet zubů	24/48
Rozsah výkyvu	-45° / 0°/ +45°
Pokosový řez	0° - 45° doleva,vpravo
Šířka řezu při 90°	330 x 105 mm
Šířka řezu při 45°	230 x 60 mm
Šířka řezu při 2 x 45° vpra-vo (dvojitý pokosový řez)	230 x 35 mm
Šířka řezu při 2 x 45° dole-va (dvojitý pokosový řez)	230 x 60 mm
Třída ochrany	II
Hmotnost	20,8 kg
Třída laseru	2
Vlnová délka laseru	650 nm
Výkon laseru	≤ 1 mW

* Provozní režim S6, nepřetržitý periodický provoz. Provoz se skladá z doby náběhu, doby s konstantním zatižením a doby volnoběhu. Provozní cyklus činí 5minut, relativní cyklus nasazení činí 40 % provozního cyklu.

Opracovávaný předmět musí být vysoký alespoň 3 mm a široký alespoň 10 mm. Dávejte pozor, aby byl opracovávaný předmět vždy zajištěn držákem.

Hluk a vibrace

Hluk této pily byl změřen podle normy EN 62841

Hladina akustického tlaku L_pA	95 dB(A)
Nejistota K_pA	3 dB
Hladina akustického výkonu L_WA	108 dB(A)
Nejistota K_WA	3 dB

Noste ochranu sluchu.

Působení hluku může vést ke ztrátě sluchu. Celkové hodnoty vibrací (součet vektorů tří směrů) zjištěny podle EN 62841.

Zbytková rizika

Stroj je zkonstruován podle aktuálního stavu techniky a podle uznávaných bezpečnostně-technických norem. Přesto se mohou během práce vyskytnout jednotlivá zbytková rizika.

• Ohrožení zdraví zásahem elektrickým proudem při použití elektrických přivodních kabelů, které nebudou v pořádku.
• Kromě toho mohou přes všechna přijatá preventivní opatření vzniknout zbytková rizika, která nebudou zjevná.
• Zbytková rizika mohou být minimalizována, budete-li dodržovat jak „Bezpečnostní pokyny“, tak „Určené použití“ a pokyny k obsluze.
• Stroj nadměrně nezatěžujte: příliš silný tlak při řezání rychle poškozuje pilový list, což vede ke snížení výkonu stroje při obrábění a jeho presnosti při řezání.
• Při řezání umělých hmot používejte prosím vždy svorky: části, které mají být odříznuty, musí být vždy upevněny do svorek.
• Zabraňte náhodnému spuštění stroje: při vložení vidlice do elektrické zásuvky nesmí být stisknut hlavní spínač.
• Používejte nástroje, které jsou doporučeny v této příručce. Tím dosáhnete toho, že bude vaše pokosová pila poskytovat optimální výkon.
• Bude-li stroj v provozu, nesmíte nikdy pokládat ruce do oblasti obrábění.
• Před provedením nastavení nebo údržby uvolněte spouštěcí tlačítko a vytáhněte síťovou zástrčku.

7. Před uvedením do provozu

• Otevřete balení a opatrně vyjměte přístroj.
• Odstraňte materiál obalu a obalové a přepravní pojistky(pokud je jimi výrobek opatřen).
• Zkontrolujte, zda je obsah dodávky úplný.
• Zkontrolujte přístroj a díly příslušenství, zda se při přepravě nepoškodily.
• Uchovejte obal dle možností až do uplynutí záruční doby.

POZOR

Přístroj a obalové materiály nejsou hračka! Dětem nepatri do rukou plastikové sáčky, fólie ani drobné součástky! Hrozí nebezpečí jejich spolknutí a udušení!

• Stroj musí být stabilně postaven, tzn. přišroubován na pracovním stole, na univerzálním podstavci apod.
• Před uvedením do provozu musí být všechny kryty a bezpečnostní zařízení správně namontovány.
• Pilový kotouč musí být volně otočný.

• U již opracovaného dřeva dbát na cizí tělesa jako např. hřebíky nebo šrouby atd.

• Před stisknutím za-/vypínače musí být správně na- montován pilový kotouč. Pohyblivé díly musí být volně pohyblivé.

• Před připojením zkontrolovat, zda údaje na datovém štítku souhlasí s údaji sítě.

8. Montáž a obsluha

8.1 Montáž pily (obr. 1 - 6)

• Pro přestavení otočného stolu (16) zatlačte upevňovací držadlo (13) dolů a spodní zajišťovací páku (12) ukazovákem vytáhněte nahoru.
• Otočný stůl (16) a ukazatel (14) otočte do požadovaného úhlu stupnice (15) a upevněte vyklopením upevňovacího držadla (13).
• Zlehka zatlačte hlavu stroje (5) dolů a současně vytáhněte zajišťovací čep (24) z držáku motoru, abyste odblokovali pilu ze spodní polohy.
  • Hlavu stroje (5) otočte nahoru.
• Upínací zařízení (8) může být na pevném pilovém stole (17) upevněno buď vlevo nebo vpravo. Zasuňte upínací zařízení (8) do příslušného otvoru na zadní straně dorazové lišty (18) a zajistěte je pomocí šroubu.
• Podpěry obrobku (9) umístěte na pevném pilovém stole (17) tak, jak se uvedeno na obrázku 6a,b,c a kompletně protlačte. Zajistěte hřídele pomocí pojistných pružin proti neúmyslnému vyklouznutí. Poté upevněte šroubem (10) na požadované pozici.
• Uvolněním upevnovacího šroubu (22) je možné naklonit hlavu stroje (5) doleva do max. úhlu 45°. kolem hlavy stroje (5) doprava až do max. Je třeba vyřešit 45° naklonění pojistného kolíku (22a).

8.2 Jemné seřízení dorazu pro kapovací řez 90° (obr. 3, 5, 16)

Příložný úhelník (a) není obsažen v rozsahu dodávky.

• Hlavu stroje (5) skloňte dolů a upevněte ji zajišťovacím čepem (24).
  • Uvolněte upevňovací šroub (22).
• Příložný úhelník (a) vložte mezi kotouč pily (7) a otočný stůl (16).
• Povolte pojistnou matici (d). Seřizovací šroub (30) nastavte tak, aby úhel mezi kotoučem pily (7) a otočným stole (16) byl 90°.
• Pojistnou matici (d) opět utáhněte, abyste toto na-stavení zafixovali.
• Na závěr zkontrolujte polohu indikace úhlu. Pokud je třeba, uvolněte ukazatel (20) křížovým šroubo-vákem, nastavte jej do polohy 0° úhlové stupnice (19) a přídržný šroub opět utáhněte.

8.3 Jemné seřízení dorazu pro řez pod úhlem 45° (obr. 1, 3, 5, 17)

Příložný úhelník (b) není obsažen v rozsahu dodávky.

• Hlavu stroje (5) skloňte dolů a upevněte ji zajišťovacím čepem (24).
• Otočný stůl (16) zafixujte v poloze 0°.
• Povolte upevňovací šroub (22) a pomocí rukojeti (1) nakloňte hlavu stroje (5) doleva, do úhlu 45°.
• Příložný úhelník 45° (b) vložte mezi kotouč pily (7) a otočný stůl (16).
• Povolte pojistnou matici (c). Seřizovací šroub (31) nastavte tak, aby úhel mezi pilovým kotoučem (7) a otočným stole (16) byl přesně 45°.
• Pojistnou matici (c) opět utáhněte, abyste toto na-stavení zafixovali

8.4 Kapovací řez 90° a otočný stůl 0° (obr. 1, 2, 6, 7)

U šířek řezu cca do 100 mm lze zafixovat tažnou funkci pily upevňovacím šroubem (23) v zadní poloze. V této poloze může stroj pracovat v kapovacím provozu. Pokud by šířka řezu byla větší než 100 mm, je třeba dbát na to, aby byl upevňovací šroub (23) uvolněný a hlava stroje (5) se volně pohybovala. Pozor! Posuvná dorazová lišta (28) musí být upevněná pro kapovací řezy 90° ve vnitřní poloze.

• Otevřete upevňovací šroub (29) posuvné dorazové lišty (28) a posuňte posuvnou dorazovou lištu (28) dovnitř.
• Posuvná dorazová lišta (28) musí před polohou nejvíce uvnitř zaaretovaná tak, aby vzdálenost mezi dorazovou lištou (28) a kotoučem pily (7) byla maximálně 5 mm.
• Zkontrolujte před řezem, že není mezi dorazovou lištou (28) a kotoučem pily (7) možná kolize.
• Upevňovací šroub (29) opět utáhněte.
• Hlavu stroje (5) uvedte do horní polohy.
• Hlavu stroje (5) na rukojeti (1) posuňte dozadu a případně zafixujte v této pozici (podle šířky řezu).
• Položte dřevo, které se má řezat, na dorazovou lištu (18) a otočný stůl (16).
• Upevněte materiál pomocí upínacího zařízení (8) na pevném pilovém stole (17), aby se zabránilo posunutí během procesu řezání.
• Odblokujte závěrný spínač (3) a stiskněte vypínač (2) pro zapnutí motoru.
• Při fixovaném vedení táhla (23):
• Hlavou stroje (5) rukojetí (1) pohybujte rovnoměrně a lehkým tlakem dolů, dokud kotouč pily (7) neprořeže obrobek.
• Při nefixovaném vedení táhla (23):
• Hlavu stroje (5) vytáhněte úplně dopředu. Rukojeť (1) spouštějte rovnoměrně a lehkým tlakem úplně dolů. Nyní posunujte hlavou stroje (5) pomalu a rovnoměrně úplně dozadu, dokud kotouč pily (7) obrobek úplně neprořeže.

- Po ukončení procesu řezání hlavu stroje uvedte opět do horní klidové pozice a pustte spínač, vypínač (2).

Pozor! Pomocí vratné pružiny se vrátí stroj automaticky nahoru. Rukojeť (1) po ukončení řezu nepouštějte, hlavou stroje pohybujte pomalu a lehkým protitlakem nahoru.

8.5 Kapovací řez 90° a otočný stůl 0°- 45° (obr. 1, 6, 7)

Pokosovou pilou lze provádět šikmé řezy doleva a doprava 0°-45° k dorazové liště.

Pozor! Posuvná dorazová lišta (28) musí být upevněná pro kapovací řezy 90° ve vnitřní poloze

• Otevřete upevňovací šroub (29) posuvné dorazové lišty (28) a posuňte posuvnou dorazovou lištu (28) dovnitř.
• Posuvná dorazová lišta (28) musí před polohou nejvíce uvnitř zaaretovaná tak, aby vzdálenost mezi dorazovou lištou (28) a kotoučem pily (7) byla maximálně 5 mm.
• Zkontrolujte před řezem, že není mezi dorazovou lištou (28) a kotoučem pily (7) možná kolize.
• Upevňovací šroub (29) opět utáhněte.
• Upevňovací držadlo (13) zatlačte dolů a spodní za- jišťovací páku (12) ukazovákem vytáhněte nahoru.
• Pomocí upevňovacího držadla (13) nastavte otočný stůl (16) na požadovaný úhel. Ukazatel (14) na otočném stole (16) musí souhlasit s požadovaným úhlem stupnice (15) na pevném pilovém stole (17).
• Upevňovací držadlo (13) vyklopte opět nahoru pro zafixování otočného stolu (16).
• Provedte řez podle popisu v bodě 8.3.

8.6 Řez pod úhlem 0°- 45° a otočný stůl 0° (obr. 1, 2, 6, 8)

Pokosovou pilou lze provádět řezy pod úhlem doleva 0°- 45° k pracovní desce.

Pozor! Posuvná dorazová lišta (28) musí být upevněná pro řezy pod úhlem (vhodná pilová hlava) ve vnější poloze.

• Otevřete upevňovací šroub (29) posuvné dorazové lišty (28) a posuňte posuvnou dorazovou lištu (28) směrem ven.
• Posuvná dorazová lišta (28) musí před polohou nejvíce uvnitř zaaretovaná tak, aby vzdálenost mezi dorazovou lištou (28) a kotoučem pily (7) byla minimálně 5 mm.
• Zkontrolujte před řezem, že není mezi dorazovou lištou (28) a kotoučem pily (7) možná kolize.
• Upevňovací šroub (29) opět utáhněte.
• Hlavu stroje (5) uvedte do horní polohy.
• Otočný stůl (16) zafixujte v poloze 0°. Povolte upevňovací šroub (22) a pomocí rukojeti (1) nakloňte hlavu stroje (5) doleva, až bude ukazatel (20) ukazovat na požadovaný úhel na stupnici (19).

- Upevňovací šroub (22) opět utáhněte.

- Provedte rez podle popisu v bodě 8.3.

8.7 Řez pod úhlem 0°-45° a otočný stůl 0°-45° (obr. 1, 2, 6, 9)

Pokosovou pilou lze provádět řezy doleva pod úhlem 0°- 45° k pracovní desce a současně 0°- 45° k dorazové liště (dvojité řezy pod úhlem).

Pozor! Posuvná dorazová lišta (28) musí být upevněná pro řezy pod úhlem (vhodná pilová hlava) ve vnější poloze.

• Pozor! Posuvná dorazová lišta (28) musí být upevněná pro řezy pod úhlem (vhodná pilová hlava) ve vnější poloze.
• Otevřete upevňovací šroub (29) posuvné dorazové lišty (28) a posuňte posuvnou dorazovou lištu (28) směrem ven.
• Posuvná dorazová lišta (28) musí před polohou nejvíce uvnitř zaaretovaná tak, aby vzdálenost mezi dorazovou lištou (28) a kotoučem pily (7) byla minimálně 5 mm.
• Zkontrolujte před řezem, že není mezi dorazovou lištou (28) a kotoučem pily (7) možná kolize.
• Upevňovací šroub (29) opět utáhněte.
• Hlavu stroje (5) uvedte do horní polohy.
• Upevňovací držadlo (13) zatlačte dolů a spodní zajišťovací páku (12) ukazovákem vytáhněte nahoru z důvodu povolení otočného stolu.
• Pomocí upevňovacího držadla (13) nastavte otočný stůl (16) na požadovaný úhel (viz též bod 8.4).
• Upevňovací držadlo (13) vyklopte opět nahoru pro zafixování otočného stolu (16).
• Povolte upevňovací šroub (22).
• S pomocí rukojeti (1) nakloňte hlavu stroje (5) doleva, do požadovaného úhlu (viz též bod 8.6).
• Upevňovací šroub (22) opět utáhněte.
• Provedte rez podle popisu v bodě 8.3.

8.8 Omezení hloubky řezu (obr. 3)

• Pomocí šroubu (26) může být plynule nastavena hloubka řezu. Uvolnit rýhovanou matici na šroubu. Nastavit požadovanou hloubku řezu utažením nebo povolením šroubu (26). Poté opět utáhnout rýhovanou matici na šroubu (26).
• Zkontrolujte nastavení pomocí zkušebního řezu.

8.9 Sběrný sáček na piliny (obr. 2)

• Pila je vybavena záchytným sáčkem na piliny (21).
• Stiskněte kovové západky kovového kroužku sáčku na prach a připojte je na výstupní otvor motorové části.
• Sáček na piliny (21) může být vyprázdněn pomocí zipu na spodní straně.

8.10 Výměna pilového kotouče (obr. 11-14)

Vytáhnout sit'ovou zástrčku!

Pozor!

Při výměně pilového kotouče noste ochranné ru- kavice! Nebezpečí zranění!

• Otočte hlavu stroje (5) směrem nahoru.
• Uvolněte šroub (f) krytu příruby tak, aby se mohl volně pohybovat.
• Kryt kotouče pilového listu (6) sklopte tak daleko, že vybrání krytu pilového kotouče (5) je nad šroubem s přírubou (32).
• Klíčem (c) na šestihranném šroubu (32) položte jednou rukou..
• Blokování hřídele pily (4) pevně stiskněte a přírubovým šroubem (32) pomalu otáčejte ve směru hodinových ručiček. Po max. jedné otáčce blokování hřídele pily (4) zapadne.
• Nyní o něco větší silou povolte přírubový šroub (32) ve směru hodinových ručiček.
• Přírubový šroub (32) úplně vyšroubujte a odeberte vnější přírubu (33).
• poté odeberte kotouč pily (7) z vnitřní příruby (37) a vytáhněte dolů..
• Přírubový šroub (32), vnější přírubu (33) a vnitřní přírubu (37) pečlivě vyčistěte.
• Nasad'te nový kotouč pily (7) v opačném pořadí a utáhněte.
• Pozor! Zkosení řezu zubů, tzn. směr otáčení ko-touče pily (7) se musí shodovat se směrem šipky na pouzdře.
• Umístěte vodicí lištu a utáhněte šroub (f).
• Než budete pokračovat v práci, zkontrolujte funkčnost bezpečnostních zařízení.
• Pozor! Po každé výměně kotouče pily zkontrolujte, zda kotouč pily (7) běží volně ve stolní vložce (11) ve svislé pozici i sklopený na 45°.
• Pozor! Výměna a vyrovnání kotouče pily (7) se musí řádně provést.

8.11 Provoz laseru (obr. 10, 15)

• Zapnutí: Za-/vypínač laseru (35) nastavit do polohy „1“. Na obrobek určený k opracování je promítána laserová čára, která ukazuje přesné vedení řezu.
• Vypnutí: Za-/vypínač laseru (35) nastavit do polohy „0“.

8.12 Nastavení laseru (obr. 10)

Pokud laser (34) již nezobrazuje správnou řeznou čáru, může být znovu nastaven. Za tímto účelem otevřete šrouby (36) a nastavte laser tak, že laserový paprsek zasáhne řezné zuby pilového kotouče (7).

9. Doprava

• Pro zamknutí otočný talíř (16), musí být zajišťovací rukojeť je ve zvednuté poloze.
• Stlačit hlavu stroje (5) dolů a zaaretovat pojistným čepem (24). Pila je nyní zaaretována v dolní poloze.
• Vedení pojezdu pily zafixovat zajišťovacím šroubem pro vedení pojezdu (23) v zadní poloze.
• Stroj nosit za pevný stůl pily (17).
• K opětovné montáži stroje postupujte tak, jak je popsáno v bodě 8.1.

10. Údržba

⚠ Upozornění! Před každým nastavením, údržbou nebo opravou vytáhněte síťovou zástrčku!

Všeobecná opatření údržby

Čas od času otřete stroj hadříkem, abyste odstrani-li třísky a prach. Jednou za měsíc naolejujte otočné díly, abyste prodloužili životnost nástroje. Motor však neolejujte.

K čistění plastových součástí nepoužívejte žádné žíravé látky.

Kontrola kartáčů

U nového stroje zkontrolujte uhlíkové kartáče po prvních 50 provozních hodinách anebo po instalaci nových kartáčů. Po první kontrole kartáče kontrolujte každých 10 provozních hodin.

Pokud se uhlík opotřebuje na pouhých 6 mm délky nebo pokud se pružina či paralelní drát spálí nebo poškodí, musíte oba kartáče vyměnit. Pokud zjistíte, že jsou kartáče po vyjmutí ještě použitelné, můžete je namontovat zpátky.

Servisní informace

Je třeba dbát na to, že u tohoto přístroje podléhají následující díly opotřebení přiměřenému použití nebo přirozenému opotřebení, resp. jsou potřebné jako spotřební materiál.

Rychle opotřebitelné díly*: Uhlíkové kartáčky, pilový kotouč, stolní vložky, vaky na třísky

* není nutně obsaženo v rozsahu dodávky!

11. Uložení

Uložte přístroj a jeho příslušenství na tmavém, suchém místě, chráněném před mrazem a nedostupném pro děti. Optimální skladovací teplota se pohybuje mezi 5 a 30°C.

Elektrický přístroj uchovávejte v originálním obalu.

Elektrický přístroj zakryjte, aby byl chráněný před prachem nebo vlhkem.

Návod k obsluze uložte u přístroje.

12. Elektrická přípojka

Instalovaný elektromotor je zabudován v provozuschopném stavu. Přípojka musí odpovídat příslušným předpisům VDE a DIN. Těmto předpisům musí odpovídat sit'ová přípojka zákazníka i použité prodlužovací kabely.

• Výrobek splňuje požadavky normy EN 61000-3-11 a podléhá speciálním podmínkám připojení. To znamená, že použití na libovolně volitelných přípoj-ných bodech není přípustné.
• Přístroj může při nepříznivých podmínkách v síti způsobit dočasné kolísání napětí.
• Výrobek je konstruován výhradně pro použití na přípojných bodech, které
  a) nepřekračují maximální připustnou impedanci sítě „Z“ (Zmax. = 0.407 Ω) nebo
  b) disponují dlouhodobým proudovým zatížením sítě minimálně 100 A/fáze.
• Coby uživatel musíte zabezpečit, pokud nutno za konzultace se svým energetickým podnikem, aby Váš přípojný bod, na kterém chcete přístroj provozovat, splňoval jeden z obou jmenovaných požadavků a) nebo b).

Důležité pokyny

Při přetížení se motor automaticky vypne. Po určité době na vychladnutí (čas se liší) nechte motor znovu zapnout.

Vadný elektrický přívodní kabel

U elektrických přívodních kabelů často dochází k poškození izolace.

Jeho příčinami mohou být:

• Poškození tlakem, je-li přívodní kabel veden oknem nebo štěrbinou ve dveřích.
• Prohnutí kvůli nevhodnému upevnění nebo vedení přívodního kabelu.
• Zlomení kvůli přejíždění přes přívodní kabel.
• Poškození izolace kvůli vytrhnutí z elektrické zásuvky ve stěně.
• Protržení v důsledku stárnutí izolace.

Tyto vadné elektrické přívodní kabely nesmí být používány a kvůli poškození izolace jsou životu nebezpečné. Pravidelně kontrolujte poškození elektrických přívodních kabelů. Dávejte pozor, aby nebyl přívodní kabel při kontrole připojen do elektrické sítě.

Elektrické přívodní kabely musí odpovídat příslušným předpisům VDE a DIN. Používejte pouze přívodní kabely s označením „H05VV-F“.

Uvedení typového označení na přívodním kabelu je povinné.

Motor na střídavý proud

• Napětí v síti musí činit 220 - 240 V\~ .
• Prodlužovací kabely do délky 25 m mít průměr 1,5 milimetru čtverečního.

Připojení a opravy elektrického vybavení mohou provádět pouze odborní elektrikáři.

Při zpětných dotazech uvádějte prosím tyto údaje:

• Typ proudu napájejícího motor
• Údaje z typového štítku motoru

13. Likvidace a recyklace

Přístroj je uložen v balení, aby bylo zabrá-něno poškození při přepravě. Toto balení je surovina a tím znovu použitelné nebo může být dáno zpět do cirkulace surovin.

Příslušenství je vyrobeno z rozdílných materiálů, jako např. kov a plasty. Defektní součástky odevzdejte k likvidaci zvláštních odpadů. Zeptejte se v odborné prodejně nebo na místním za stupitelství!

Odpadní zařízení nesmějí být likvidována spolu s domácím odpadem!

Tento symbol upozomuje, že tento výrobek nesmi být podle směrnice o odpadních elektrických a elektronických zařízeních (2012/19/EU)

a vnitrostátních zákonů likvidován spolu s domácím odpadem. Tento výrobek musí být odevzdán ve sběrném středisku určeném k tomuto účelu. To lze provést například vrácením při nákupu podobného výrobku nebo odevzdáním v autorizovaném sběrném středisku pro recyklaci odpadních elektrických a elektronických zařízení. Nesprávné zacházení s odpadními zařízeními může mít vzhledem k potenciálně nebezpečným látkám, které jsou v odpadních elektrických a elektronických zařízeních často obsažené, negativní dopad na životní prostředí a lidské zdraví. Správnou likvidací tohoto výrobku přispíváte také k efektivnímu využívání přírodních zdrojů. Informace o sběrných střediscích pro odpadní zařízení můžete získat u svého magistrátu, veřejnoprávní instituce pro nakládání s odpady, autorizovaného orgánu pro likvidaci odpadních elektrických a elektronických zařízení nebo služby svozu odpadu.

14. Odstraňování závad

Závada Možná příčina Odstranění
Motor nefunguje. Motor, kabel nebo zástrčka je vadná, propálené pojistky	Stroj nechte zkontrolovat odborníkem. Motor nikdy neopravujte sami. Nebezpečí! Zkontrolujte pojistky, příp. je vyměňte.
Motor se spouští pomalu a nedosahuje provozní rychlosti.	Příliš nízké napětí, poškozená vinutí, propálený kondenzátor	Nechte zkontrolovat napětí elektrickými závody. Motor nechte zkontrolovat odborníkem. Kondenzátor nechte vyměnit odborníkem.
Motor je příliš hlučný. Poškozená vinutí, vadný motor Motor nechte zkontrolovat odborníkem.
Motor nedosahuje plného výkonu.	Elektrické okruhy v síti jsou přetížené (svítilny, ostatní motory atd.).	Nepoužívejte jiné přístroje nebo motory na stejném elektrickém okruhu.
Motor se lehce přehřívá. Přetížení motoru, nevhodné chlazení motoru		Zabraňte přetížení motoru při řezání, odstraňte prach z motoru a zjistěte tak optimální chlazení motoru.
Řez pilou je hrubý nebo zvlněný.	Pilový list je tupý, má nevhodný tvar zubů pro danou tloušťku materiálu.	Pilový list nabruste, resp. použijte vhodný pilový list.
Obrobek se vytrhává, resp. třepí.	Příliš vysoký tlak při řezání, resp. pilový list není vhodný pro dané nasazení	Použijte vhodný pilový list.

Pred montážou a uvedením do prevádzky si prečítajte celý text návodu na obsluhu.

5. Bezpečnostné pokyny

Všeobecné bezpečnostné upozornenia pre elektrické pristroje

1. Bezpečnost' pracoviska

2. Elektrická bezpečnost'

Bezpečnostné upozornenia pre pokosové skracovacie píly

Obrobok musí byt' vysoký minimálne 3 mm a široký 10 mm. Prihliadajte na to, aby bol obrobok vždy zaistený upínacím zariadením.

Zvuk a vibrácia

Hladina akustického tlaku L_pA	95 dB(A)
Nepresnost' K_pA	3 dB
Hladina akustického výkonu L_WA	108 dB(A)
Nepresnost' K_WA	3 dB

Noste ochranu sluchu.

- Pred vykonaním nastavovacích alebo údržbových prác uvoľnite tlačidlo Štart a vytiahnite siet’ovú zástrčku.

- Skontrolujte, či je rozsah dodávky kompletný.

• Materiál zaistite upínacím zariadením (8) na pevnom stole píly (17), aby ste zabránili presunutiu počas procesu rezania.
• Odblokujte blokovací spínač (3) a stlačte zapínač/vypínač (2), aby ste zapli motor.
• Pri zafixovanom vedení t'ahu (23):
• Hlavou stroja (5) pohybujte rovnomerne rukovät'ou (1) a s l'ahkým tlakom nadol, kým pílový kotúč (7) neprereže obrobok.
• Pri nezafixovanom vedení t'ahu (23):
• Hlavu stroja (5) potiahnite úplne dopredu. Rukováť (1) spustite rovnomerne a s ľahkým tlakom úplne nadol. Hlavu stroja (5) teraz pomaly a rovnomerne posúvajte úplne dozadu, kým pílový kotúč (7) úplne neprereže obrobok.
• Po ukončení procesu pílenia hlavu stroja opät uvedte do hornej pokojovej polohy a uvolnite zapínač, vypínač (2). Pozor! Vplyvom vratnej pružiny sa stroj automaticky presunie nahor. Na konci rezu neuvolnite rukovat' (1), ale hlavou stroja pohybujte nahor pomaly a s miernym protitlakom.

• Píla je vybavená záchytným vreckom na piliny (21).
• Stlačte kovový krúžok vrecka na prach a namontujte ho na vypúšťací otvor v oblasti motora.
• Vrecko na piliny (12) je možné vyprázdnit' po otvorení zipsu na jeho spodnej strane.

⚠ Varovanie! Pred každým nastavením, údržbou alebo opravou vytiahnite sietovú zástrčku!

Všeobecné údržbové opatrenia

Raz za čas zo stroja utrite handrou triesky a prach. Raz za mesiac naolejujte otočné diely pre predíženie životnosti nástroja. Motor neolejujte.

* nie je bezpodmienečne obsiahnuté v objeme dodávky!

11. Skladovanie

Pri preťažení motora sa tento samočinne vypne. Po vychladení (časovo odlišné) je možné motor znovu zapnút.

Staré zariadenia nevyhadzujte do domového odpadu!

Viditelné vady jsou poukazatelné během 8 dní od obdržení zboží, jinak ztrácí zákazník všechny nároky týkající se takovýchto vad. Poskytujeme záruku na naše stroje, s kterými je správně zacházeno, na dobu zákonně záruční lhůty začínající od doručení tak, že bezplatně vyměníme každou část stroje, která se během této doby může stát prokazatelné nepoužitelnou následkem

materiálové či výrobní vady. Na díly, které sami neopravujeme, poskytujeme záruku pouze v rozsahu , v němž nám přísluší nárok na záruční plnění vůči subdodavateli . Náklady na instalaci nového dílu nese zákazník. Nárok na výměnu zboží, na slevu a jiné nároky na odškodnění jsou vyloučené.

Gwarancja PL
