Přečtěte si pozorně následujíci pokyny prěd použitím vyrobku. Uschovejte tento námod pro budoucí použití nebo pro nové uživatele.

• Tento spotbrebič mohou používat déti od 8 let a staršić a osoby se sniženými fyzickými, smyslovými nebo duševnimi schopnostmi nebo s nedostatkem zkušeností a znalostí,Pokud jsou pod dohledem nebo byly poučeny o bezpečnémpoužívání spotbrebiće a Rozumi souvisejćím nebezpecim. Děti si se spotbrebičem nesmí hrát. Čistěnéá udřžbu, kterou má provadět uživotel, nesmí provadět déti bez dozoru.
• Tento spotbrebič je určen pouze pro domáci použitá a je vyloučen z použití v barech, restauracích, farmách, hotelech, motelech a kancelářích.
• Pokud je sǐtový kabel poškozen, musí jej vyměnit vyrobce, jeho poprodejné servis nebo podobné kvalifikovaný personal, aby se predešlo nebezpečí.
• Musí umožnovat odpojení zařizení od zdroje napajení po instalaci.
• Je nezbytné zajistit dostatečné větrání mistrnosti, pokud je odtahová digestor používaná současné s plynovými spotřebiči nebo spotřebiči na jiná paliva.
• Hrozínebezpečí požáru, pokud se Čištečné neprovádí podlePokynú.
• Neprovádejte flambování pod odtahovou digestoří.
• POZOR: Pristupné casti se mohou zahrát, když se používají s varnými spotřebiči.
• Vzduch se nesmi odvadet do potrubí použivaného k odvádení výparù ze spotřebicú spalujićích plyn nebo jiná paliva.
• Minimálni vzdálenost mezi opěrnou plochou varních námob na pracovní desce anejnižsí Častí odtahoveho digestoře,

pokud je digestoř umistěna nad plynovým spotřebičem, musí byt nejménye 65 cm. Pokud je v navodu k instalaci plynové varné desky uvedena větůvždálenost, je třeba ji zohlednit. Vzdálenost 65 cm lze zredukovat pro:

I. Nehorlavé Časti odtahovych digestoři.
II. Časti provozované pod bezpečnám extra nízkým napětím (za prědpokladu, ze tyto Časti neumožnéunjí pristup k aktivním Častem,Pokud jsou deformované).
- Musí být dodrženy normy pro vypoustěné do ovdusú.
- Odtahová digestor je určena pouze k instalaci nad varnou desku se Čtyřmi horáky.
- Co bye ste nikdy neměli delat:
I. Nepokoušejte se používat odtahovou digestor bez tukového filtru neboPokud je filtr nadměrně znečištěné nebo mastný!
II. Neinstalujte digestor nad sporák s vysoko posazeným grilem.
III. Nenechávejte pánve během používání bez dozoru, protoze prehráté tuky nebo oleje se mohou vznítit.
- Hromaděné mastnoty na digestoři může způsobit nebezpečí požáru. Provádejte Čištěné spotřebiće podlePokynu uvedenych v tomto navodu.
- Dbejte zvyşene opatrnosti pri ciisteni spotbreiće. Riziko popaleni a/nebo pořezání. Doporučujeme použivat rukavice.
- Nikdy nenechávejte pod odtahovou digestoří otevřeny othen.
- Pokud je odtahová digestor poškozena, nepokoušejte se jí používat.
- Když jsou odtahová digestoř a jiné spotřebiče, s elektrickou energii rozdílnou než elektrickou, v provozu současné, nesmí podtlák v mistnosti prěkročit 4 Pa (4 x 10-5 bar).
- Duležité! Vždy odpojte elektrické napajeni během instalace a udržby.
- Odtahová digestor musí byt nainstalováná v souladu s námodem k instalaci a pri dorženi všech opatřeni.

• Veskeré instalacni prace musi provadet odborne zpusobilá osoba nebo kvalifikovany elektrikář.
• Zlikvidujte pečlive obalový material. Děti jsou vůči němu zranitelné.
• Davejte pozor na ostre hrany ve vnitrním prostoru odtahové digestoře, zejměna pri instalaci a Čištěné.
• Ujistete se, ze potrubí nema ohyby ostrejsi než 90 stupů, protoze to snizuje učinnost odtahové digestore.
• Varováni: Nebudou-li šrouby nebo upevnovaci zařizení instalovány v souladu s temito pokyny, může dojít k urazu elektrickým proudem.
• Varováni: Pred pristupem k elektrickým svorkám je nutné opdojit vsechny napajeci obvody.
• Je nezbytné zajistit dostatečné větrání mistrnosti, pokud je odtahová digestor používaná současné s plynovými spotřebiči nebo spotřebiči na jiná paliva.
• Pozor: Spotbrebiča jeho pristupné Časti se mohou během provozu zahrát. Davejte pozor, abyste se nedotkli pristupnych Časti. Děti mladží 8 let by se měly držet dál, pokud nejsou pod stálým dohledem.
• Musí splžovat platnémistné prědpísy pro vypoustěné do ovizduší.
• Z bezpečnostnich důvodů používejte pouze dodané upevnovaci nebo montážné šrouby (v závislosti na modelu) nebo šrouby stejné velikosti, jaké jsou doporučeny v totom námodu k použití.
• Nepoužívejte parní Čistić prístroj.
• NIKDY se nepokousejte hasit othen vodou, nýbrž vypněte spotřebič a poté plamen zakryjte, např. príkrávkou nebo protipožární dekou.

• Nikdy nepoužívejte prodlužovaci kabely, vicenásobné zásuvky nebo externí privky pro pripojení casovače.

• Pokud je napajeci kabel poškozen, musí byt vyměnen odborným servisem Cecotec nebo podobným kvalifikovaným personálem, aby se predešlo nebezpečí.

• Nesmite spotbrebič uvést do provozu,Pokud napajeci kabel je porušen,poškozen,znehodnocen nebo prěříznut.
• Pokud spotřebič prěstane fungovat nebo funguje nestandardné, odpojte jej od elektrické sítě a kontaktujte Technickou podporu společnosti Cecotec.
• Společnost Čecotec odmitá jakoukoli odpovednost za škody nebo zraněni způsobné nedodržením toknú k instalaci a/ nebo provozu uvedenych v tomto námodu k použití.

ESPANOL

1. PIEZAS Y COMPONENTES

Fig. 1

1. Tlačitko vypnutú
2. Tlačitko pro nízkou rychlost
3. Tlačitko pro střední rychlost
4. Tlačitko pro vysokou rychlost
5. Tlačitko světla

POZNÁMKA:

Grafika v toto návodu je schematickým znázorněním a nemusi présné opovídat vyrobku.

2. PREDPOUZITIM

• Tento spotbrebič je zabalen v obalu urceném k ochraně prí prepravě. Vyjměte spotbrebič z krabice a odstraťe veškerý obalový material. Múžete uschovat originální krabici a dalási obaly na bezpečné miste pro zabráněni poskození spotbrebič, pokud byeSTE jej v budoucnu potbrebovali prepravovat. Pokud chcete zlikvidovat originální anomal, ujistěte se, ze všechny Časti recyklujete správně.
• Zkontrolujte, zda jsou vsechny díly a komponenty součástí balení a v dobrém stavu. Pokud některý z nich chybí nebo není v dobrém stavu, okamžitě kontaktujte Oficialné technickou asistenčné službu společnosti Cecotec.

Obsah krabice

• Odtahová digestor
• Montážní sada
• Tento námov k použití

3. INSTALACE

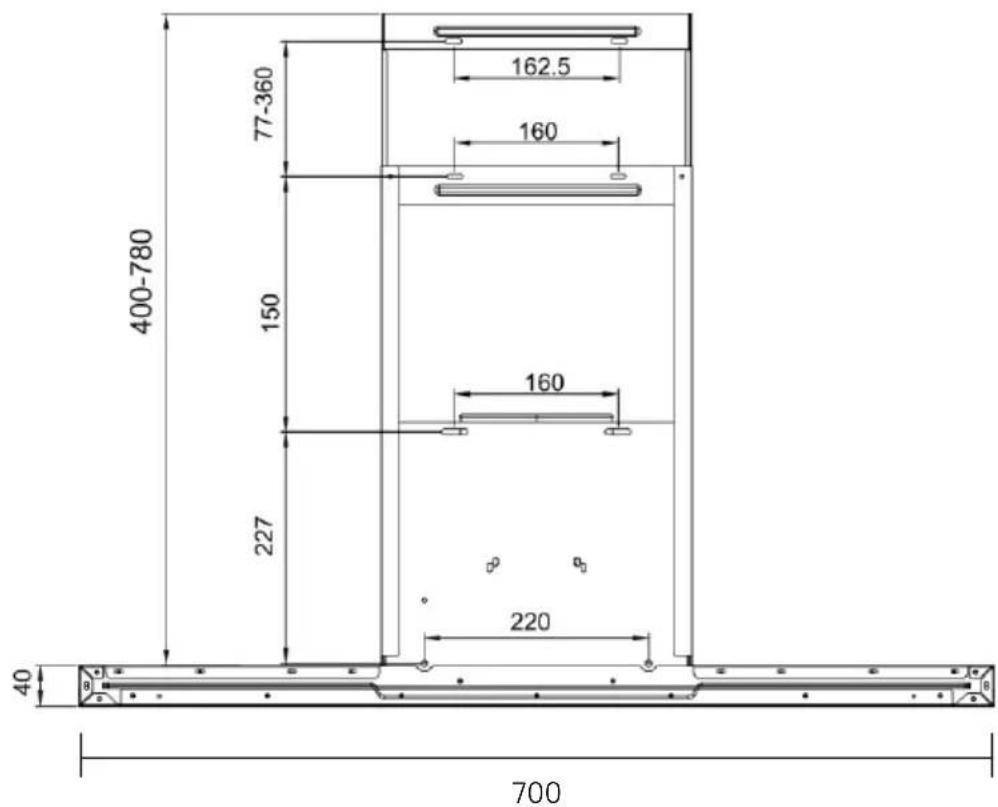

Na obraczich 2.a a 2.b vidite rozmery (v mm) potrebné pro instalaci digestore.

Obr. 2.a: 02876_Bolero Flux TM 603500 Inox A

Obr. 2.b: 02877_Bolero Flux TM 703500 Inox A

• Před instalaci odtahové digestoře se ujistěte,Že je prostor Čistý,aby se zabránilo nasávány zbytku prachu.
• Upozornujeme, ze odtahová digestor nesmi sdilet stejnou ventilacné trubku s jinymi spotbreči na plyn nebo jiná paliva.
• Pro usnaděné odtahu vzduchu by měla mít větrác trubka zakřivení ≥120° a měla by být prípojena k vnějs stené.

CESTINA

• Po instalaci se ujistete, ze odtahová digestoř je nivelizována, aby nedocházelo k usazování mastnoty na jej okrajích.

Na obrzku 3 jsou znázorněny svorky a háčky pro instalaci.

Legendakobrázku3:

1. Vnitří držák komínu
2. Vnější držák komínu
3. Nastěnný háček

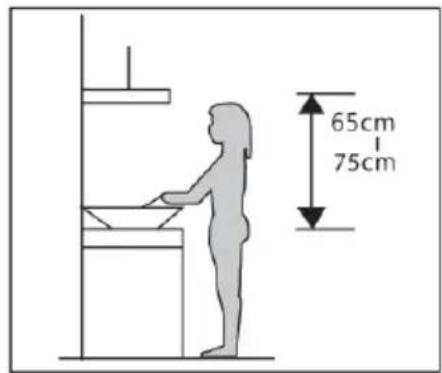

4. Odtahová digestor by měla být umistěna ve vzdálenosti 65-75 cm nad varnou plochou, aby se dosáhlo co nejlepšího účinku. Obr. 4
5. Nainstalujte nastenny haček na vchodné mistro po určeni instalacné vyšky a udržujte jej v jej vojne rovine. Pomoci šroubů ji pripevněte ke stěné. Obr. 5
6. Pripevnete vnejsi drzak na komina ujistete se, ze vnitnichast komina lze prizpusobit instalacni yvscse, stejnne jak ohebné pripojovaci potrubi. Pote nainstalujte ohebné pripojovaci potrubidokomina odtahove digestorea umistete digestor na drzak. Obr.6

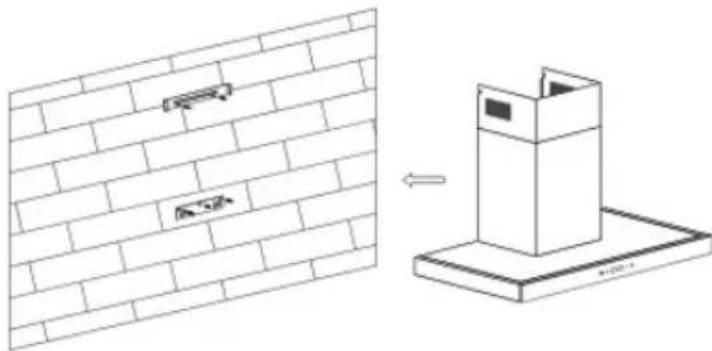

7. Odtahovou digestor nasadte na hacek na stene. Obr. 7

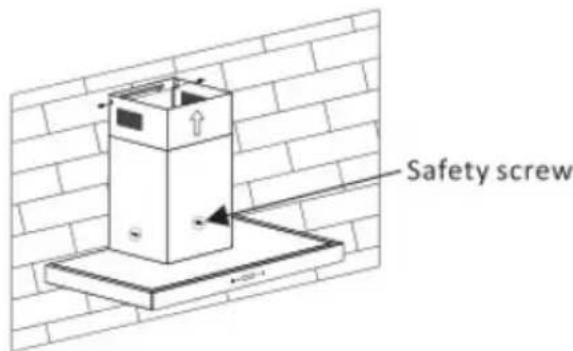

8. Pripevnete vinitri a vnejsi stranu komina ke drzakum pomoci dvou sroubu (ST48 mm). Kryt zajistete bezpecnostnimi srouby (ST430 mm). Obr. 8

Poznamka: V zadnim krytu jsou ventilacni bezpečnostn olvory.

4.PROVOZ

1. Stiskněte tlacítko zapnutí/vypnutí a motor se spustí/vypne.
2. Stiskněte tlacítko nízkého vykonu, digestor vydá zvukový signál a motor pracuje prí nízké rychlosti.
3. Stiskněte tlacítko středního vykonu, digestor vydá zvukový signál a motor se pracuje prí střední rychlosti.
4. Stiskněte tlacitko vysokého vykonu, digestor vydá zvukový signál a motor pracuje prívysoké rychlosti.
5. Stiskněte tlačitko osvětlení ažárovky se rozsvítí. Znovu jej stisknéte a kontrlka zhasne.

5. CISTENIA UDRZBA

Odpojte vždy elektrické napajeni, než začnete provadět Čištěné nebo udržbu digestоře. Upozorůjeme,Že Četnost Čištěné a udržby digestоře závisí na typu a intensitě používání.

1. Aby se zabránilo poškození vnejšího povrchu odtahové digestоře v průbehu Času, doporučuje se ji Čistit horkouvodou a nekorozivním Čisticim prostředkem každé dva měsicine.

CESTINA

1. Nepoužívejte abrazivné cistici prostředky. V opačném pripadě můze dojít k poškození povrchu digestоře.

2. Uchovávejte motor a ostatné díly mimo dosah vody, protože voda muže spotřebić poškodit.

3. Uhlikovy filtr nesmi byt vystaven teplu.

Cisteni hlinikovych filtru

Obr.9

Nepoužívejte korozivní Čistici prostředky k Čistěné mastnoty z hliníkovych filtrů. Pravidelné Čistěné hliníkovych filtrů prodlouží zivotnost spotřebieča a prispěje k jeho správnému provozu. Postupujte podle nasledujícíchPokynú:

Zpusob cisteni1:

Ponořte hliníkové filtry do horké vody (40-50 °C), prridejte Čisticí prostředek a nechte je namocěné 2 až 3 minuty. Chraťe se rukavicemi a filtry Čistěte kartáčkem nebo jemnou houbou. Netlačte príliš na ne, protože filtry jsou velmi jemné a mohou se snadno poškodit.

Zpʊsob Čišění 2:

Pokud si prejete, filtry muzete myt také v mycce nadobí pri teploté nastavené na priblizne 60 °C.

Uhlíkový filtr. Obr. 10

Tento typ filtru obsahuje aktivni uhlí a zajištuje Čistěné vzduchu a pohlcováné pachů z vařeni. Aktivní uhlí se po určité době zanese, Čímě se sníží absorpěné kapacita filtru. Uhlíkový filtr nelze myt ani nijak Čistit, po skončěné jehoŽivotnosti jej musité vyměnit za nový.

1. Vyjměte hliníkové filtry.

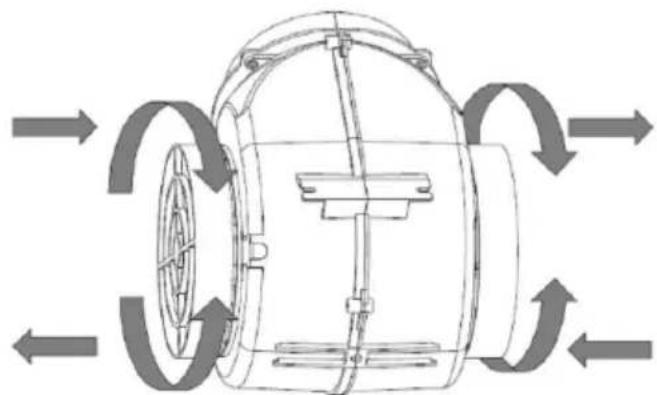

2. Uhlikové filtry jsou umistěny na obou stranách motoru. Otáčejte jimi, dokud nebudou pevně uchyceny.
3. Pro vymenu uhlikoveho filtru postupujte v opacném poradí Rozměry uhlikoveho filtru: Φ132*18,5 mm

Vymena zarovky/lampy

Dulezite:

• Vymenu Žárovky/lampy musí provést Technická podpora společnosti Cecotec nebo akreditovani kvalifikovani technici.
• Odpojte vždy napájecí zdroj, než začnete se spotřebičem provadět jakoukoli operaci. Pri manipulaci s Žárovkou/lampou se ujistěte, ze zcela vychladla prěd tím, než se ji dotknete prímo rukama.
• Pri manipulaci s Žárovkami je uchopte pomoci hadřiku nebo rukavic, abyste zabránilí kontaktu potu s Žárovkou, protože to může zkrátit jejíživotnost.

CESTINA

Poznámka:

• Pred vyménou zárovek/lamp se ujistěte, ze je spotřebic vypnuty a odpojený od sítě.
• Chrahte se prêd nebezpečím pri vyměnežárovek/lampy, napr. použitím rukavic.

6. RESENI PROBLEMU

Problém Príčina	Rešení
Kontrolka svítí, ale motor nefunguje	Digestor je ucpaná Odstraťne nečistoty, které blokuji digestoř
	Kondenzátor je poškozen Kontaktujte Oficiálné technickou asistenčné službu spelečnosti Cecotec pro výměnu kondenzátoru
	Motor je zaseknutý nebo je poškozené ložisko	Kontaktujte Oficiálné technickou asistenčné službu spelečnosti Cecotec pro výměnu motoru
	Motor je spálený nebo nepřijemné zapáché	Kontaktujte Oficiálné technickou asistenčné službu spelečnosti Cecotec pro výměnu motoru
Nefunguje světlo ani motor	Kromě vyše uvedeného zkontrolujte následujícić:
	Žárovka se prepálila Kontaktu	te Oficiálné technickou asistenčné službu spelečnosti Cecotec pro výměnu Žárovky
	Napájecí kabel se uvolnil Kontaktujte Oficiálné technickou asistenčné službu spelečnosti Cecotec pro prípojení kabelů podle schématu elektrického zapojení
Odkapává mastnota z hliníkovych filtrů	Filtry jsou velmi znečistěné Okamžitě vyčistěte nebo vyměněte hliníkové filtrry
Digestor vibruje	Ventilátor je poškozen, což zpúsobuje vbrace digestoře pri odtahu vzduchu	Kontaktujte Oficiálné technickou asistenčné službu spelečnosti Cecotec pro výměnu ventilátoru
	Motor není bezpečné upevněn	Motor ōádně upevněte
	Odtahová digestorů není ōádně upevněna	Digestor ōádně prípevněte
Digestoř neodtahujedostatečné	Vzdálenost mezi odtahovou digestoří a varnou plochou je pržilíš velká	Upravte vzdálenost
	V místnosti je pržilíšné větrání v důslédku otevřenych dveří nebo oken	Přemistěte digestoř a znovu ji nainstalujte
Digestoř je nakloněné	Upevnací šrouby nejsou rádněDOTAZENY	Digestoř opět nastavte do vodorovné polohy a utáhněte šrouby
	Plastové hmoždinky nejsou správněDOTAZENÉ	Digestoř opět nastavte do vodorovné polohy a utáhněte hmoždinky

Pokud Žádná z těchto situácneodpovída vašemu problému, nepokoušejte se zařizení sami rozebirat nebo opravovat. Opravy provaděné nezkušenými osobami mohou věst ke zraněné nebo vázznám poruchám v provozu. Oblatte se na Technickou podporu společnosti Cecotec. Opravu musí prověst autorizovaný technik a musí být použity pouze originální nahradní díly.

Vlastni udrzba nebo neoprávné ádžba ma vliv na bezpečné používání vyrobku a na uplatné záručnich podminek.

UPOZORNÉNÍ:

Veskeré elektrické opravy tohoto spotbrebiče musi opovidat mistrém a/nebo sta原则 zákomon. Kontaktujte Ofícalni technickou asistenční službu společnosti Cecotec v pripadě pochybnosti a préd provedením vyše uvedenych operaci. Odpojte vždy spotbrebič od zdroje napajeni, když jej oteviráte.

7. TECHNICKÉ SPECIFIKACE

Referenčni cislo vyrobku: 02876 / 02877

Název produktu: Flux TM 603500 Inox A / Flux TM 703500 Inox A

Nominaln napěti: 220-240V~

Nominální frekvence: 50Hz

Obdelnikové světlo LED 120x33 mm

CESTINA

	Symbol	Hodnota Jednotka
Identifikace modelu		02876 / 02877
Ročné spotřeba energie	AEC digestor	23 kWh/a
Faktor pržírostku Času	f1,2
Dynamická účinnost kapalin	FDE digestor	21,4
Třída energetické účinnosti	EEI digestor	53,4
Průtok vzduchu měřený v bodě nejvyší účinnosti Q	BEP	190,7 m	3/h
Tlak vzduchu měřený v bodě nejvyší účinnosti P	BEP	192 Pa
Maximálné průtok vzduchu Q	máx	326,3 m	3/h
Elektrický vykon měřený v bodě nejvyší účinnosti W	BEP	47,6 W
Nominálné vykon systému osvětlení W	L	3(2*1,5) W
Měření osvětlenosti systému osvětlení na varné ploše	E střední	147 lux
Spotřeba energie v pohotovostním režimu	Ps	0	W
Spotřeba energie v režimu vypnutí	PO	0	W
Hladina hluku (Nejvyší nastavení)	LwA	64	dB
Hladina hluku (Nejnižsí nastavení)	LwA	54 dB

Tento vyrobek obsahuje energeticky učinný světehný zdroj A.
Technické specifikace se mohou zmenit bez prédchozího upozornění za učelem zlepšeni kvality produktu.
Vyrobeno v Čině | Navrženo ve Španělsku

8. RECYKLACE ELEKTRICKYCH A ELEKTRONICKYCH ZARIZENI

Tento symbol označuje,Že v souladus platnymi prédpisy musí byt produkt a/ nebo baterie zlikvidovány oddělené od domovniho opadu. Po skončeniživotnosti tohoto vyrobku bye ste měli baterie/akumulátory vyjmout a odnést na sberné misto určené mistrimi urady.

Pro podrobnéjsi informace o nejvhodnějsim zpʊsobu likvidace elektrickych a elektronickych zařizení a/nebo príslušnych baterii by se spotřebitelé měli obrátit na mistrú urady. Dodržováni vyše uvedenych pokynů príspíva k ochraněŽivotního prostředí.

9. ZÁRUKA A TECHNICKY SERVIS

Společnost Cecotec odpovída konečnému uživateli nebo spotřebiteli za jakýkoli nesoulad, který existuje v době dodání vyrobku za podminěk a ve lhútách stanovenych platnými prědpisy. Doporučuje se, aby opravy provaděl kvalifikovaný personal.

Pokud zjisté problém s vyrobkem nebo mate jakékoli dotazy, obrte se na Oficái ní technickou asistenčné službu společnosti Cecotec na Čísle [phone].

10. COPYRIGHT

Práva duševního vlastnictví k textům v tomto námodu jsou majetkem společnosti CECOTEC INNOVACIONES, S.L. Všechna práva jsou vyhrazena. Obsah těto publikace nesmí byt, zčasti nebo jako celek, reprodukován, ukladán do systému obnovy, prěnašen nebo distribuovánžádnými prostředky (elektronicky, Mechanicky, fotokopírováním, nahrávaním nebo podobným zpúsobem) bez prědchozího souhlasu společnosti CECOTEC INNOVATICNÉS, S.L.
