Typ výrobku	Vestavná chladnička s mrazničkou
Rozměry (V x Š x H)	1772 x 540 x 550 mm
Celkový objem	268 l (chladnička 182 l, mraznička 86 l)
Napájení	220-240 V ~ 50 Hz, 2 A
Energetická třída	C (HBW7518C)
Klimatická třída	SN/N/ST/T (10 °C až 43 °C)
Chladivo	R600a (isobutan, hořlavý)
Hlavní funkce	Wi-Fi, ECO, Holiday, Super Cool, Super Freeze, My Zone (Fruit&Veg, QuickCool, 0°C Fresh), Humidity Zone, LED osvětlení
Mrazicí výkon	8 kg/24h
Výdrž při výpadku	Přibližně 12 h (HBW7518C)
Počet hvězdiček	4
Beznámrazový systém	Ano (automatické odmrazování)
Údržba a čištění	Čištění každé 4 týdny jemným čisticím prostředkem; nepoužívejte páru ani vysokotlaké čističe
Bezpečnost	Dětský zámek (dotykový panel), alarm otevřených dveří, hořlavé chladivo (R600a)
Náhradní díly a opravitelnost	Díly dostupné 7 let (termostaty, senzory, obvody, LED) a 10 let (těsnění dveří) po poslední jednotce
Dodávané příslušenství	Nádoba na led, přihrádka na vejce, šrouby, kryty, upevňovací desky, vodicí lišta
Záruka	2 roky (EU), 1 rok (Spojené království)

Často kladené otázky - HBW7518C HAIER

Jak nastavit teplotu chladničky?

Odemkněte panel stisknutím tlačítka zámku na 3 sekundy. Stiskněte tlačítko výběru zóny (K_4), dokud se nerozsvítí kontrolka chladničky, poté pomocí tlačítek + nebo - nastavte teplotu od 1 °C do 9 °C. Výchozí teplota je 5 °C.

Jak aktivovat funkci Super Freeze?

Na odemčené obrazovce stiskněte tlačítko Super Freeze (K_9). Rozsvítí se odpovídající kontrolka. Funkce rychle zmrazí potraviny a automaticky se zastaví po 50 hodinách. Je ideální pro zmrazení velkého množství čerstvých potravin.

Co dělat, když spotřebič dostatečně nechladí?

Zkontrolujte, zda nastavená teplota není příliš vysoká, zda jsou dveře dobře zavřené a zda není ucpané větrání kolem spotřebiče. Po výpadku proudu počkejte 8 až 12 hodin. Pokud problém přetrvává, nahlédněte do části Odstraňování problémů v návodu.

Jak vyčistit vnitřek chladničky?

Odpojte spotřebič. Očistěte povrchy měkkým hadříkem namočeným v teplé vodě s neutrálním čisticím prostředkem. Nepoužívejte tvrdé kartáče, abrazivní prostředky ani páru. Opláchněte a osušte. Po nejméně 5 minutách znovu zapněte.

Co znamená zvukový alarm?

Alarm se spustí, pokud dveře chladničky zůstanou příliš dlouho otevřené. Zavřete dveře, abyste jej zastavili. Pokud alarm přetrvává, zkontrolujte, zda nic nebrání úplnému zavření.

Mohu použít prodlužovací kabely nebo rozdvojky?

Ne, je zakázáno používat adaptéry s více zásuvkami nebo prodlužovací kabely. Zapojte spotřebič přímo do uzemněné zásuvky.

Jak vyměnit LED osvětlení?

LED osvětlení smí vyměnit pouze výrobce nebo autorizovaný technik. Pokud je vadné, kontaktujte zákaznický servis.

Jaké potraviny skladovat v zásuvce My Zone?

Zásuvka My Zone nabízí tři režimy: Fruit&Veg (ovoce a zelenina), QuickCool (nápoje) a 0°C Fresh (maso, ryby, hotová jídla). Vyhněte se ovoci citlivému na chlad, jako jsou banány nebo avokádo.

Spotřebič vydává zvuk tekoucí vody, je to normální?

Ano, mírný zvuk tekoucí vody nebo bublání je normální. Je způsoben oběhem chladiva v okruhu.

Jak kontaktovat zákaznický servis Haier?

Zákaznický servis můžete kontaktovat telefonicky (čísla najdete v návodu) nebo navštívit web www.haier.com. Mějte po ruce model a sériové číslo (na štítku).

NÁVOD K OBSLUZE HBW7518C HAIER

VAROVÁNÍ: Nebezpečí požáru / hořlavého materiálu

Symbol označuje riziko požáru, protože byly použity hořlavé materiály.

Dbejte na to, aby nedošlo ke vzniku požáru zapálením hořlavého materiálu.

Dávejte pozor, abyste zabránili vzniku požáru vznícením hořlavého materiálu.

ADVARSEL: Brandfare/brændbart materiale

Uživatelská příručka

Chladnička s mrazničkou

HBW7518C

HBW7518DT

VAROVÁNÍ: Nebezpečí požáru / hořlavého materiálu

Symbol označuje riziko požáru, protože byly použity hořlavé materiály.

Dbejte na to, aby nedošlo ke vzniku požáru zapálením hořlavého materiálu.

5 Bezpečnostní informace

10 Určené použití

11 Popis výrobku

12 Ovládací panel

15 Používání

20 Vybavení

21 Tipy pro úsporu energie

22 Čištění a údržba

24 Řešení problémů

28 Instalace

35 Technické údaje

37 Zákaznický servis

Před prvním použitím 6

Instalace 6

Denní používání 7

Informace o plynném chladivu 9

Zamknutí/odemknutí panelu 15

Nastavení teploty v chladničce 15

Nastavení teploty v mrazničce 16

Funkce propojení 16

Funkce ECO 16

Funkce Holiday 16

Funkce Super Cool 17

Funkce Super Freeze 17

Výběr funkce My Zone 18

Děkujeme vám, že jste si koupili výrobek značky Haier.

Před použitím spotřebiče si pozorně přečtěte tyto pokyny. Obsahují důležité informace, které vám pomohou co nejlépe využít spotřebič a zajistit jeho bezpečnou a správnou instalaci, používání a údržbu.

Uschovejte tuto příručku na praktickém místě, abyste do ní mohli kdykoli nahlédnout ohledně bezpečného a správného používání spotřebiče.

Pokud spotřebič prodáváte, věnujete nebo necháváte ve starém domě, předejte společně s ním také tuto příručku, aby se mohl nový vlastník seznámit se spotřebičem a přečíst si bezpečnostní varování.

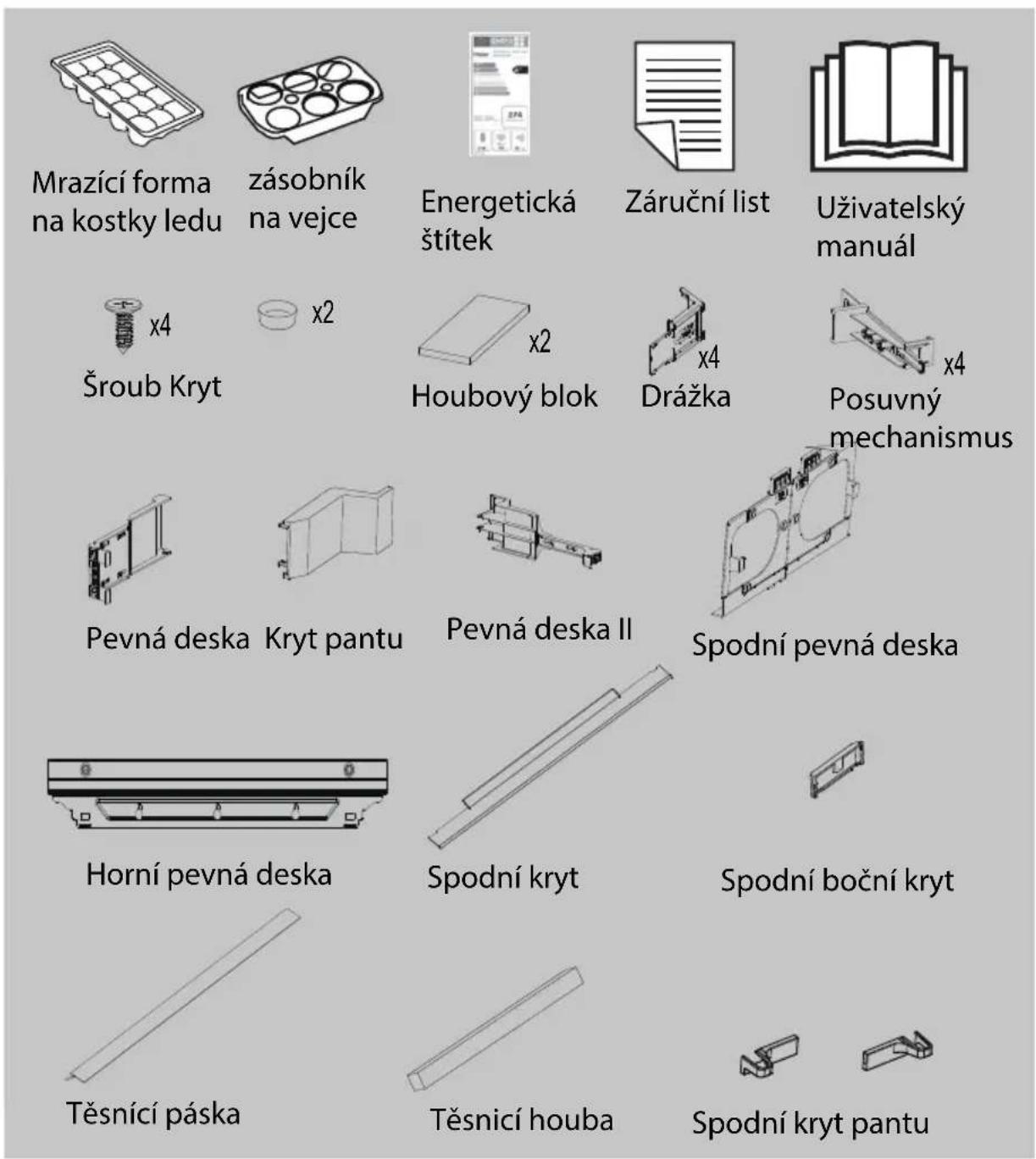

Příslušenství

Zkontrolujte příslušenství a literaturu podle tohoto seznamu:

VAROVÁNÍ – Důležité bezpečnostní informace

UPOZORNĚNÍ – Všeobecné informace a tipy

Informace týkající se životního prostředí

Likvidace

Pomáhejte chránit životní prostředí a lidské zdraví. Vložte obalový materiál do vhodných kontejnerů pro recyklaci. Pomáhejte recyklovat odpadní elektrické a elektronické spotřebiče. Spotřebiče označené tímto symbolem nevyhazujte do domovního odpadu. Zašlete výrobek do místního recyklačního závodu, nebo se obraťte na váš obecní úřad.

VAROVÁNÍ!

Nebezpečí poranění nebo udušení!

Chladiva a plyny vyžadují profesionální likvidaci. Zajistěte, aby se potrubí chladicího okruhu nepoškodilo, než bude náležitě zlikvidováno. Odpojte spotřebič od síťového napájení. Odstřihněte síťový kabel a zlikvidujte ho. Odstraňte police a přihrádky, stejně jako západku a těsnění dvířek, aby nedošlo k uzavření dětí a domácích zvířat uvnitř spotřebiče.

Před prvním zapnutím spotřebiče si přečtěte následující rady týkající se bezpečnosti!

VAROVÁNÍ!

Před prvním použitím

▶ Ujistěte se, že při přepravě nedošlo k žádnému poškození. ▶ Před instalací spotřebiče počkejte alespoň dvě hodiny, aby byla zaručena plná účinnost okruhu chladiva. ▶ Se spotřebičem vždy manipulujte alespoň ve dvou osobách, protože je těžký. ▶ Odstraňte veškerý obalový materiál, uschovejte ho mimo dosah dětí a zlikvidujte ho způsobem šetrným k životnímu prostředí. ▶ Než do spotřebiče vložíte jakékoli potraviny, vyčistěte jeho vnitřní i vnější povrchy vodou a slabým saponátem. ▶ Po vyrovnání a vyčištění počkejte alespoň 2–5 hodin, než spotřebič připojíte k napájení. Viz část INSTALACE. ▶ Než naplníte prostory potravinami, nejprve je nechte ochladit na vysoké nastavení. Funkce Power-Freeze pomůže rychle ochladit prostory. ▶ Teploty chladničky a mrazničky jsou automaticky nastaveny na 5 °C a -18 °C. Jedná se o doporučené nastavení. V případě potřeby můžete tyto teploty změnit ručně. Viz NASTAVENÍ TEPLOTY.

Instalace

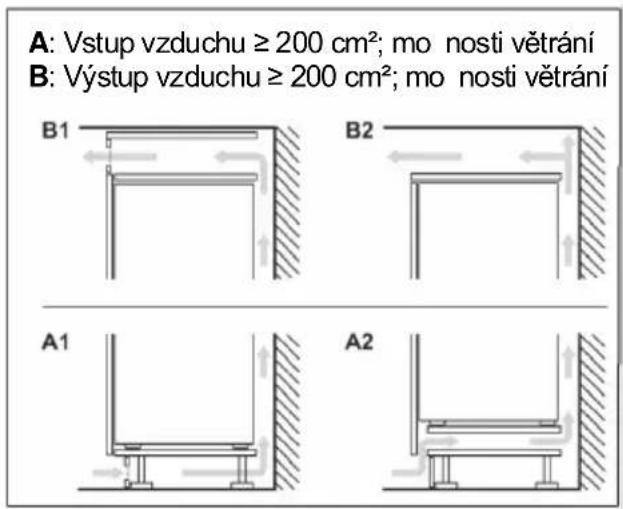

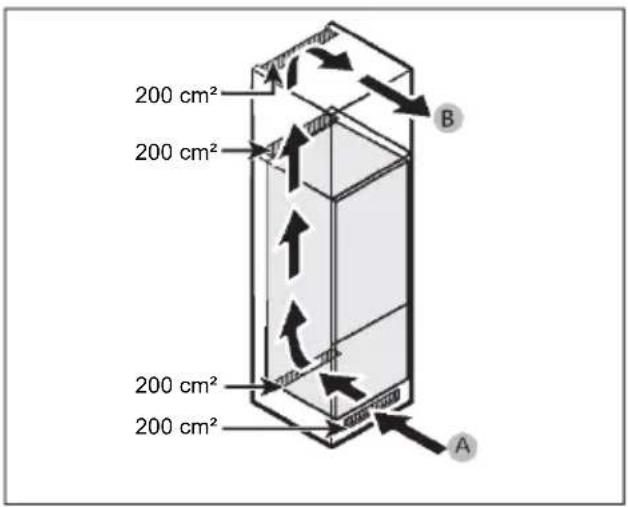

▶ Spotřebič by se měl umístit do dobře větrané místnosti. Nad spotřebičem a kolem něj zajistěte volný prostor alespoň 10 cm. ▶ Nikdy neumisťujte spotřebič do vlhkého prostoru nebo na místo, kde by na něj mohla stříkat voda. Vodu a skvrny odstraňte a vysušte měkkou, čistou látkou. ▶ Neinstalujte spotřebič na přímé sluneční světlo nebo do blízkosti zdrojů tepla (např. sporáků nebo ohřívačů). ▶ Nainstalujte spotřebič na místo odpovídající jeho velikosti a používání a vyrovnejte ho. Zajistěte, aby nic nezakrývalo větrací otvory ve spotřebiči nebo v konstrukci pro vestavění. ▶ Ujistěte se, že parametry elektrického napájení se shodují s údaji na výrobním štítku. V opačném případě kontaktujte elektrikáře. ▶ Spotřebič pracuje s napájením 220–240 VAC/50 Hz. Nenormální kolísání napětí může způsobit, že se spotřebič nespustí, nebo se poškodí regulátor teploty či kompresor, případně se může za chodu ozývat neobvyklý hluk. V takovém případě by se měl nainstalovat automatický regulátor. ▶ Nepoužívejte rozbočovací adaptéry ani prodlužovací kabely. ▶ Neumisťujte za spotřebič přenosné rozbočovací zásuvky ani prodlužovací kabely. ▶ Ujistěte se, že napájecí kabel není zachycen chladničkou. Nešlapejte na napájecí kabel.

VAROVÁNÍ!

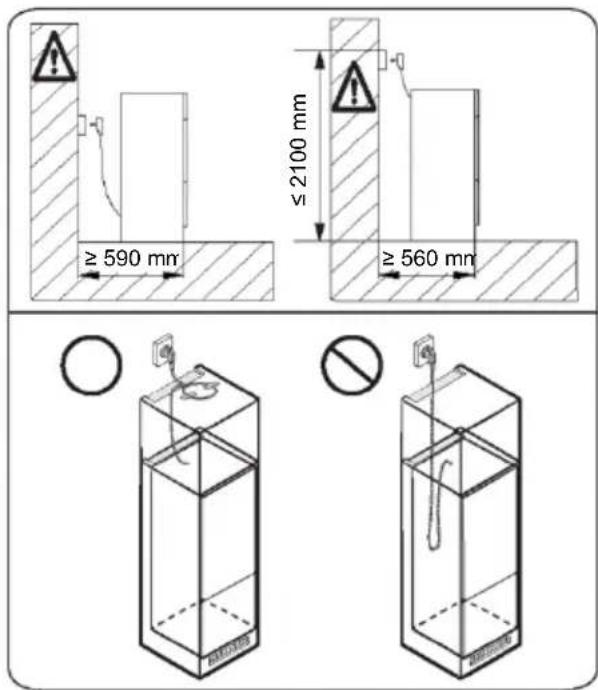

▶ K napájení použijte samostatnou, snadno přístupnou uzemněnou zásuvku. Tento spotřebič musí být uzemněný. Pouze pro Spojené království: Napájecí kabel spotřebiče je vybaven trojpólovou zástrčkou (s uzemněním), která se zapojuje do standardní trojpólové zásuvky (s uzemněním). Nikdy neodřezávejte ani nedemontujte třetí kolík (uzemnění). Zástrčka by měla být přístupná i po instalaci spotřebiče.

▶ Nepoškoďte okruh chladiva.

Denní používání

Tento spotřebič mohou používat děti starší osmi let a osoby s omezenými fyzickými, smyslovými nebo duševními schopnostmi nebo osoby nezkušené a neznalé za předpokladu, že mají zajištěný dohled nebo byly poučeny o bezpečném používání spotřebiče a chápou související rizika. ▶ Děti ve věku od 3 do 8 let mohou spotřebič plnit a vyprazdňovat, ale nesmějí jej čistit ani instalovat. ▶ Zabraňte dětem mladším 3 let v přístupu ke spotřebiči, pokud nejsou pod nepřetržitým dozorem. ▶ Děti si se spotřebičem nesmějí hrát. ▶ Jestliže v blízkosti spotřebiče uniká chladný plyn nebo jiný hořlavý plyn, vypněte ventil unikajícího plynu, otevřete dveře a okna a neodpojujte zástrčku napájecího kabelu chladničky nebo jakéhokoli jiného spotřebiče od zásuvky. ▶ Upozorňujeme, že spotřebič je nastaven na provoz při určitém rozsahu teplot mezi 10 a 43 °C. Spotřebič nemusí řádně fungovat, pokud je po dlouhou dobu vystaven teplotám nad nebo pod indikovaným rozsahem. ▶ Nepokládejte na horní stranu chladničky nestabilní předměty (těžké předměty, nádoby naplněné vodou), aby se předešlo zranění způsobenému pádem nebo elektrickým proudem v důsledku styku s vodou. ▶ Netahejte za police ve dvířkách. Dvířka by se mohla vychýlit, mohla by se vytáhnout police na láhve nebo by se spotřebič mohl převrhnout. ▶ Otvírejte a zavírejte dvířka pouze pomocí madel. Mezera mezi dvířky a mezi dvířky a skříní je velmi úzká. Nedávejte do těchto míst ruce, abyste si nepřiskřípli prsty. Dvířka chladničky otvírejte nebo zavírejte pouze v případě, že v dosahu jejich pohybu nestojí žádné děti.

VAROVÁNÍ!

▶ Ve spotřebiči nebo v jeho blízkosti neskladujte ani nepoužívejte hořlavé, výbušné nebo korozivní látky. ▶ Ve spotřebiči neskladujte léky, bakterie ani chemické látky. Tento spotřebič je určen k použití v domácnosti. Nedoporučuje se skladovat materiály, které vyžadují přesně stanovené teploty. ▶ Do mrazničky nikdy neukládejte tekutiny v láhvích nebo plechovkách (kromě vysokoprocentních lihovin), a zejména nápoje sycené oxidem uhličitým, protože by během mrazení praskly. ▶ Pokud se v mrazničce zvýší teplota, zkontrolujte stav potravin. ▶ Nenastavujte zbytečně nízkou teplotu ve vnitřním prostoru chladničky. Při vysokém nastavení může teplota klesnout do záporných hodnot. Pozor: Láhve mohou prasknout ▶ Nedotýkejte se mražených potravin mokrýma rukama (noste rukavice). Zejména nejezte nanuky bezprostředně po vyjmutí z prostoru mrazničky. Hrozí nebezpečí přimrznutí nebo vzniku omrzlin. PRVNÍ POMOC: ihned umístěte zasažené místo pod tekoucí studenou vodu. Neodtrhujte! ▶ Za provozu se nedotýkejte vnitřního povrchu úložného prostoru mrazničky, zejména ne mokrýma rukama, protože by mohly přimrznout k povrchu. V případě výpadku napájení nebo před čištěním odpojte spotřebič od napájení. Před opětovným spuštěním spotřebiče počkejte alespoň 7 minut, protože časté spouštění by mohlo poškodit kompresor. ▶ Uvnitř prostoru pro skladování potravin ve spotřebiči nepoužívejte elektrická zařízení, pokud se nejedná o typ doporučený výrobcem. Údržba/čištění ▶ Jestliže jsou čištění a údržba prováděny dětmi, je nutné na ně dohlížet. ▶ Před zahájením jakékoli pravidelné údržby odpojte spotřebič od elektrického napájení. Před opětovným spuštěním spotřebiče počkejte alespoň 5 minut, protože časté spouštění by mohlo poškodit kompresor.

VAROVÁNÍ!

▶ Při odpojování spotřebiče od napájení držte zástrčku, nikoli kabel. ▶ Nečistěte spotřebič tvrdými kartáči, drátěnými kartáči, práškovými čisticími prostředky, benzínem, amylacetátem, acetonem a podobnými organickými rozpouštědly a kyselými nebo zásaditými roztoky. K čištění používejte speciální čisticí prostředek na chladničky, aby se zamezilo poškození. ▶ Neseškrabávejte námrazu a led ostrými předměty. Nepoužívejte spreje, elektrické ohřívače jako fén na vlasy, parní čističe ani jiné zdroje tepla, aby nedošlo k poškození plastových součástí. ▶ K rozmrazování nepoužívejte mechanické nástroje ani jiné prostředky. Používejte pouze prostředky doporučené výrobcem. ▶ Pokud se poškodí napájecí kabel, výměnu musí provést výrobce, jeho servisní zástupce nebo osoba s podobnou kvalifikací, aby se vyloučilo riziko. ▶ Nepokoušejte se opravovat, rozebírat nebo upravovat spotřebič vlastními silami. Je-li nutná oprava, obraťte se na náš zákaznický servis. ▶ Alespoň jednou za rok odstraňte prach ze zadní strany spotřebiče, aby se předešlo nebezpečí požáru a nezvyšovala se spotřeba energie. ▶ Během čištění na spotřebič nestříkejte ani jej neoplachujte. ▶ K čištění spotřebiče nepoužívejte vodní postřik ani proud vody. ▶ Nečistěte chladné skleněné police horkou vodou. Náhlá změna teploty by mohla způsobit, že sklo praskne.

Informace o plynném chladivu

VAROVÁNÍ!

Spotřebič obsahuje hořlavé chladivo ISOBUTAN (R600a). Ujistěte se, že během přepravy nebo instalace nedošlo k poškození okruhu chladiva. Unikající chladivo by mohlo způsobit zranění očí, nebo by se mohlo vznítit. Pokud dojde k poškození, nepřibližujte se s otevřeným plamenem, důkladně vyvětrejte místnost a nezapojujte ani neodpojujte napájecí kabely tohoto či jiných spotřebičů. Informujte zákaznický servis.

V případě zasažení očí chladivem důkladně vypláchněte oči pod tekoucí vodou a ihned zavolejte očnímu lékaři.

Určené použití

Tento spotřebič je určen k chlazení a mrazení potravin. Je určen výhradně k používání v domácnostech a podobných oblastech, jako jsou kuchyňky pro personál v obchodech, kancelářích a na dalších pracovištích, chalupy a hotely/motely a další obytné objekty, kde je používají zákazníci, stejně jako ubytovací zařízení typu penzionu se snídaní a cateringové služby. Není určen k používání v komerčním nebo průmyslovém prostředí.

Na spotřebiči neprovádějte žádné změny nebo úpravy. Používání k jinému než určenému účelu může představovat nebezpečí a vést ke ztrátě platnosti záruky.

Normy a směrnice CE

Tento výrobek splňuje požadavky všech platných směrnic ES s odpovídajícími harmonizovanými normami, které stanoví používání označení CE.

UPOZORNĚNÍ

Vzhledem k technickým změnám a různým modelům nemusí některé obrázky v této příručce přesně zobrazovat váš model.

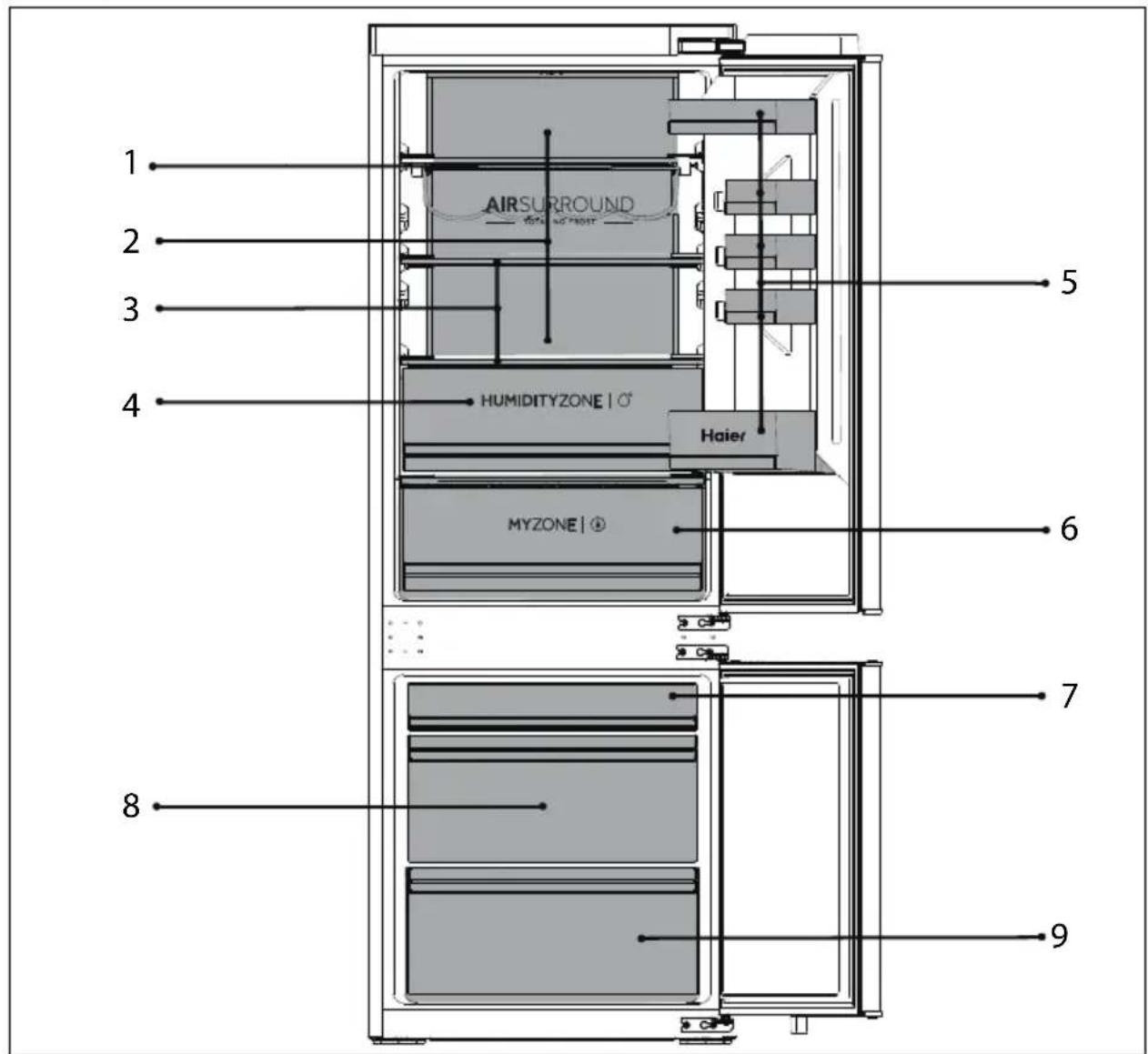

HBW7518C/HBW7518DT

A: Prostor chladničky

1 Přihrádka na víno 2 Kanál chlazeného vzduchu 3 Běžné police 4 Zásuvka Humidity Zone 5 Držák lahví 6 Zásuvka MyZone

B: Prostor mrazničky

7 Horní zásuvka mrazničky 8 Prostřední zásuvka mrazničky 9 Spodní zásuvka mrazničky

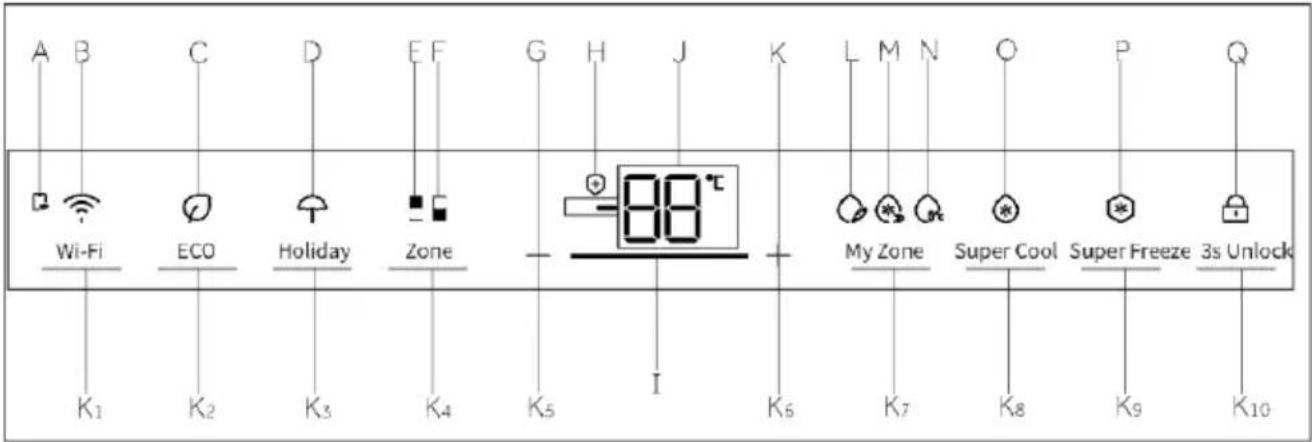

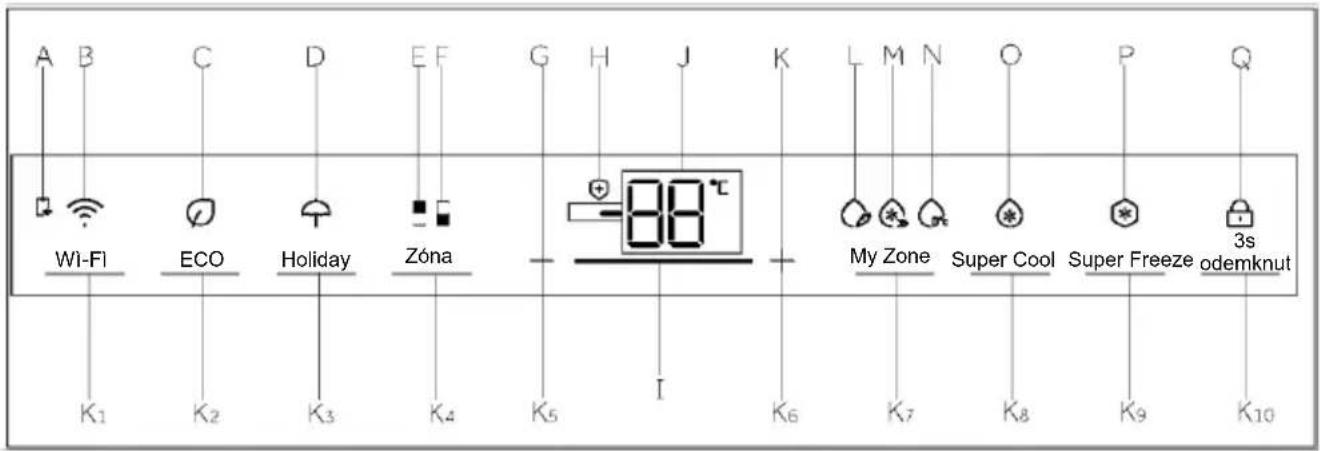

Ovládací panel

Indikátory:

A Spojení s mobilní aplikací B Funkce Wi-Fi C Funkce ECO D Funkce Holiday E Indikátor chladničky F Indikátor mrazničky G Nastavení teploty „- H Baktericidní funkce I Displej intenzity J Zobrazení teploty K Nastavení teploty „+ L Funkce Fruit&Veg M Funkce QuickCool N Funkce 0°C Fresh O Funkce Super Cool P Funkce Super Freeze Q Zamknutí a odemknutí

Dotyková tlačítka

Tlačítka:

K₁ Tlačítko nastavení Wi-Fi K₂ Tlačítko funkce ECO K₃ Tlačítko funkce Holiday K₄ Tlačítko výběru zóny K₅ Tlačítko nastavení teploty „- K₆ Tlačitko nastavení teploty „+ K 7 Tlačítko výběru funkce My Zone K 8 Tlačítko výběru Super Cool K9 Tlačítko výběru Super Freeze K₁₀ Tlačitko zamknutí a odemknutí

Na ovládacím panelu jsou dotyková tlačítka, která reagují ji na lehký dotyk prstem.

Zapínání/vypínání spotřebiče

Spotřebič se spustí ihned po připojení k napájení.

Při prvním zapnutí chladničky se rozsvítí indikátor „J (ukazatel teploty). Teploty chladničky a mrazničky jsou automaticky nastaveny na 5 °C a -18 °C. Rozsvítí se indikátor „M (ukazatel QuickCool).

Zóny My Zone se automaticky nastaví na funkci QuickCool.

Pravděpodobně je aktivní zámek panelu.

UPOZORNĚNÍ

Kdy se spotřebič zapne poté, co byl odpojen od napájení, může trvat až 12 hodin, než dosáhne správné teploty.

Před vypnutím vyprázdněte spotřebič. Chcete-li spotřebič vypnout, vytáhněte napájecí kabel ze síťové zásuvky.

Zamknutí/odemknutí panelu

Automatický zámek: Pokud budou dvířka chladničky a mrazničky zavřená, a během 30 sekund nedojde k žádné manipulaci s klíčem, displej automaticky zhasne a zamkne se.

Ruční zamykání: Když je obrazovka displeje odemčená, stiskněte tlačítko „K ₁₀ (3s odemknutí) a podržte ho 3 sekundy, ozve se jeden zvukový signál, rozsvítí se indikátor „Q (Zámek panelu) a displej se zamkne.

Odemčení: Když je obrazovka displeje zamčená, stiskněte tlačítko „K ₁₀ (3s odemknutí) a podržte ho 3 sekundy, ozve se jeden zvukový signál, indikátor „Q (Zámek panelu) zhasne a displej se odemkne.

Nastavení teploty

Vnitřní teploty jsou ovlivňovány následujícími faktory:

Okolní teplota, četnost otvírání dvířek, množství uložených potravin a instalace spotřebiče.

Nastavení teploty v chladničce

Když je obrazovka displeje odemčená, stiskněte tlačítko „K4 (Volič zóny). Ozve se jeden zvukový signál, rozsvítí se indikátor „E (Indikátor chladničky) a potom se spustí režim nastavení teploty chladničky.

Při každém stisknutí tlačítka „K ₅ (Tlačítko nastavení teploty „- ) se ozve jeden zvukový signál a nastavená teplota chladničky se sníží o 1 stupeň. Teplota chladničky se bude zobrazovat v pořadí „9 °C -> 8 °C -> 7 °C -> 6 °C -> 5 °C ->4 °C ->3 °C ->2 °C ->1 °C .

Při každém stisknutí tlačítka „K ₆ (Tlačítko nastavení teploty „+ ) se ozve jeden zvukový signál a nastavená teplota chladničky se zvýší o 1 stupeň. Teplota chladničky se bude zobrazovat v pořadí „1 °C -> 2 °C -> 3 °C -> 4 °C -> 5 °C -> 6 °C -> 7 °C -> 8 °C -> 9 °C .

UPOZORNĚNÍ

Pokud po nastavení teploty neproběhne do 5 sekund žádná akce, systém automaticky určí a uloží nastavenou teplotu.

Nastavení teploty v mrazničce

Když je obrazovka displeje odemčená, stiskněte tlačítko „K4“ (Volič zóny). Ozve se jeden zvukový signál, rozsvítí se indikátor „F“ (Indikátor mrazničky) a potom se spustí režim nastavení teploty mrazničky.

Při každém stisknutí tlačítka „K5“ (Tlačítko nastavení teploty „-“) se ozve jeden zvukový signál a nastavená teplota mrazničky se sníží o 1 stupeň. Teplota mrazničky se bude zobrazovat v pořadí „-14 °C -> -15 °C -> -16 °C -> -17 °C -> -18 °C -> -19 °C -> -20 °C -> -21 °C -> -22 °C -> -23 °C -> -24 °C“.

Při každém stisknutí tlačítka „K6“ (Tlačítko nastavení teploty „+“) se ozve jeden zvukový signál a nastavená teplota mrazničky se zvýší o 1 stupeň. Teplota mrazničky se bude zobrazovat v pořadí „-24 °C -> -23 °C -> -22 °C -> -21 °C -> -20 °C -> -19 °C -> -18 °C -> -17 °C -> -16 °C -> -15 °C -> -14 °C“.

UPOZORNĚNÍ

Pokud po nastavení teploty neproběhne do 5 sekund žádná akce, systém automaticky určí a uloží nastavenou teplotu.

Funkce Wi-Fi

1. Když je obrazovka displeje odemčená, stiskněte tlačítko „K1“ (Tlačítko funkce Wi-Fi), ozve se jeden zvukový signál a indikátor „B“ (Funkce Wi-Fi) bude svítit, dokud nedojde k připojení. Po úspěšném připojení držte tlačítko dále stisknuté a potom se zapne funkce Wi-Fi.
2. Když je obrazovka displeje odemčená, stiskněte tlačítko „K1“ (Tlačítko funkce Wi-Fi), ozve se jeden zvukový signál, indikátor „B“ (Funkce propojení) zhasne a potom se funkce Wi-Fi vypne.

Funkce ECO

1. Když je obrazovka displeje odemčená, stiskněte tlačítko „K2“ (Tlačítko funkce ECO), ozve se jeden zvukový signál, rozsvítí se indikátor „C“ (Funkce ECO) a potom se zapne funkce ECO.
2. Když je obrazovka displeje odemčená, stiskněte tlačítko „K2“ (Tlačítko funkce ECO), ozve se jeden zvukový signál, indikátor „C“ (Funkce ECO) zhasne a potom se funkce ECO vypne.

Funkce Holiday

1. Kdy je obrazovka displeje odemčená, stiskněte tlačítko „K 3 (Tlačítko funkce Holiday), ozve se jeden zvukový signál, rozsvítí se indikátor „D (Funkce Holiday) a potom se zapne funkce Holiday.
2. Kdy je obrazovka displeje odemčená, stiskněte tlačítko „K 3 (Tlačítko funkce Holiday), ozve se jeden zvukový signál, indikátor „D (Funkce Holiday) zhasne a potom se funkce Holiday vypne.

UPOZORNĚNÍ

1. Funkce Holiday se používá hlavně pro krátkodobé cestování a jiné životní situace. Při použití funkce Holiday je nutné vyprázdnit prostor chladničky.
2. Při zapnuté funkci Holiday bude teplota v prostoru chladničky vyšší (kolem 17 °C); pamatujte na to, že je nutné vyndat potraviny z prostoru chladničky, aby se nezkazily.
3. Při zapnuté funkci Holiday zhasnou ikony nastavení „Fruit&Veg, QuickCool, 0°C Fresh v My Zone a teplotu My Zone nelze nastavovat. Po opuštění funkce Holiday se zobrazí předchozí nastavení prostoru chladničky a My Zone.

Funkce Super Cool

1. Kdy je obrazovka displeje odemčená, stiskněte tlačítko „K 8 (Volič Super Cool), ozve se jeden zvukový signál, rozsvítí se indikátor „O (Funkce Super Cool) a potom se zapne funkce Super Cool.
2. Kdy svítí indikátor „O (Funkce Super Cool), stiskněte tlačítko „K 8 (Volič Super Cool), ozve se jeden zvukový signál, indikátor „O (Funkce Super Cool) zhasne a potom se funkce Super Cool vypne.
3. Kdy je funkce Super Cool zapnutá a teplota dosáhne nastavené hodnoty, chladnička tuto funkci automaticky vypne. Chcete-li ji ukončit ručně, můžete ji vypnout stisknutím tlačítka „K 8 (Volič Super Cool).

UPOZORNĚNÍ

1. Ve stavu Super Cool nelze nastavovat teplotu chladničky. Pokud stisknete tlačítko „K5 (Tlačítko nastavení teploty „- ) nebo tlačítko „K6 (Tlačítko nastavení teploty „+ ) pro nastavení teploty chladničky, indikátor „O (Indikátor Super Cool) začne blikat a ozve se zvukový signál, co signalizuje, že tento úkon nelze provést.
2. Ve stavu funkce Super Cool nelze současně zapnout funkci Auto-set z důvodu různých režimů řízení. Pokud zvolíte funkci, kterou nelze spustit souběžně s jinou funkcí, původní funkce se automaticky ukončí.
3. Tato funkce se automaticky vypne po 4 hodinách.

Funkce Super Freeze

1. Kdy je obrazovka displeje odemčená, stiskněte tlačítko „K9 (Volič Super Freeze), ozve se jeden zvukový signál, rozsvítí se indikátor „P (Funkce Super Freeze) a potom se zapne funkce Super Freeze.
2. Kdy svítí indikátor „P (Funkce Super Freeze), stiskněte tlačítko „K9 (Volič Super Freeze), ozve se jeden zvukový signál, indikátor „P (Funkce Super Freeze) zhasne a potom se funkce Super Freeze vypne.
3. Kdy je funkce Super Freeze zapnutá a teplota dosáhne nastavené hodnoty, chladnička tuto funkci automaticky vypne. Chcete-li ji ukončit ručně, můžete ji vypnout stisknutím tlačítka „K9 (Volič Super Freeze).

1. Ve stavu Super Freeze nelze nastavovat teplotu chladničky. Pokud stisknete tlačítko „K5 (Tlačítko nastavení teploty „- ) nebo tlačítko „K6 (Tlačítko nastavení teploty „+ ) pro nastavení teploty mrazničky, indikátor „P (Indikátor Super Freeze) začne blikat a ozve se zvukový signál, což signalizuje, že tento úkon nelze provést.
2. Funkce Super Freeze je navržena tak, aby zachovala nutriční hodnotu zmrazených potravin, a umožňuje zmrazit potraviny v co nejkratší době. Pokud je nutné najednou zmrazit velké množství potravin, funkce Super Freeze by se měla zapnout 24 h předem, aby měla mraznička poměrně nízkou teplotu pro vložení potravin. Rychlost zmrazování mrazničky se zvýší, potraviny lze rychle zmrazit, účinně se zachová jejich výživná hodnota a budou vhodně uskladněny.
3. Funkce Super Freeze se automaticky vypne po 50 hodinách. Potom bude spotřebič pracovat s dříve nastavenou teplotou.

Výběr funkce My Zone

Kdy je obrazovka displeje odemčená, stiskněte tlačítko „K7 (Tlačítko výběru funkce My Zone), ozve se jeden zvukový signál, rozsvítí se indikátor „L (Funkce Fruit&Veg) a potom se zapne funkce Fruit&Veg. Pokud je stisknuto jedno z tlačítek „K7 pro výběr funkce My Zone, ozve se jeden zvukový signál, rozsvítí se indikátor „M (funkce Quick Cool) a potom se zapne funkce QuickCool. Funkce My Zone má možnosti „Fruit&Veg, QuickCool a 0°C Fresh .

UPOZORNĚNÍ

1. Po prvním zapnutí chladničky svítí indikátor „L a My Zone se automaticky nastaví na funkci QuickCool. Musí svítit jeden ze tří indikátorů My Zone. Když znovu vyberete funkci My Zone, nelze vybrat dříve rozsvícený indikátor My Zone. Lze nakonfigurovat pouze jednu ze tří funkcí. Tyto tři funkce se vzájemně vylučují.
2. Nastavená hodnota teploty pro uložení v My Zone nemůže být vyšší než nastavená hodnota teploty chladničky.
3. Chcete-li snížit teplotu v prostoru chladničky, použijte funkci 0°C Fresh. Chcete-li ji zvýšit, použijte funkci Fruit&Veg.

Zásuvka My Zone

Prostor chladničky je vybaven zásuvkou My Zone. Podle požadavků na ukládání potravin lze zvolit nejvhodnější teplotu, aby se dosáhlo optimální nutriční hodnoty potravin. K dispozici jsou následující režimy.

Funkce Fruit&Veg

Tato funkce je vhodná k ukládání ovoce a zeleniny, například jablek, mrkve atd.

Funkce QuickCool

Tato funkce je vhodná k ukládání nápojů, například koly, piva atd.

UPOZORNĚNÍ: Fruit&Veg

V zásuvce My Zone by se nemělo uchovávat ovoce citlivé na chlad, například ananasy, avokádo, banány, grapefruity, zelenina jako brambory, lilky, fazole, okurky, cukety a rajčata a sýry.

Funkce 0°C Fresh

Tato funkce nastaví teplotu v zásuvce My Zone na 0 °C. Je vhodná k ukládání čerstvých potravin, například masa nebo instantních výrobků. Většina potravin zůstane při teplotě 0 °C čerstvá, ale nezmrzne.

1. Vzhledem k odlišnému obsahu vody v mase se maso s větším obsahem vlhkosti zmrazí při teplotách nižších než 0 °C. Takže „krájené maso“ by se mělo skladovat v zásuvce My Zone s teplotou min. 0 °C.
2. Když zvolíte funkci 0°C Fresh, nastavte teplotu chladicího prostoru na nízkou úroveň (pod 5 °C), abyste uchovávali potraviny v optimálním prostředí.

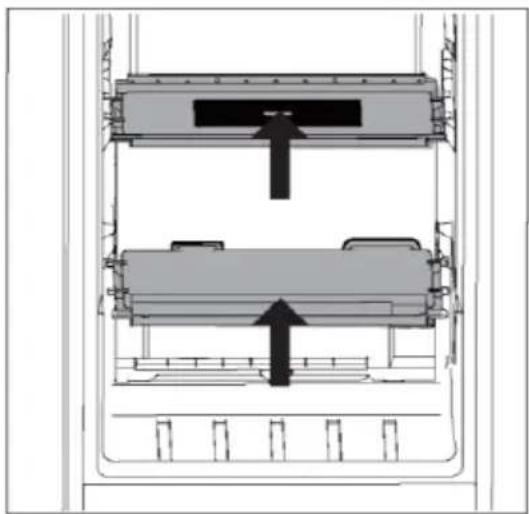

Zásuvka Humidity Zone

V tomto prostoru je hladina vlhkosti vyšší než v prostoru chladničky. Je regulována automaticky systémem a vhodná k ukládání ovoce, zeleniny, salátů atd.

UPOZORNĚNÍ

1. Plastový kryt uvnitř obou zón neodstraňujte.
2. Udržuje vlhkost.
3. V těchto dvou zásuvkách se nedoporučuje skladovat ovoce citlivé na chlad, jako jsou ananas, avokádo, banány a grapefruity.

1. Chladnička je vybavena systémem vícecestného průtoku vzduchu, který zajišťuje proudění chladného vzduchu v každé úrovni polic. Pomáhá to udržovat jednotnou teplotu, která zaručí, že potraviny vydrží déle v čerstvém stavu.

Nastavitelné police

1. Výšku polic lze upravovat tak, aby vyhovovala vašim požadavkům na ukládání.
2. Chcete-li přemístit nějakou polici, vyjměte ji tak, že nejprve nadzdvihnete okraj ① a potom ji vytáhnete ven ②.
3. Při instalaci ji položte na výstupky na obou stranách a zatlačte ji až dozadu tak, aby se zadní strana police usadila uvnitř drážek v bočních stranách.

UPOZORNĚNÍ

Ujistěte se, že všechny konce police jsou v rovině.

Odnímatelné poličky / držák na láhve umístěné ve dvířkách

1. Police ve dvířkách lze vyjímat za účelem čištění:
2. Uchopte rukama obě strany police, zdvihněte ji nahoru ① a vytáhněte ji ven ②
3. Při vkládání dveřní police proveďte výše popsané kroky v opačném pořadí.

Když se spotřebič zapne, může trvat až 12 hodin, než dosáhne správné teploty.

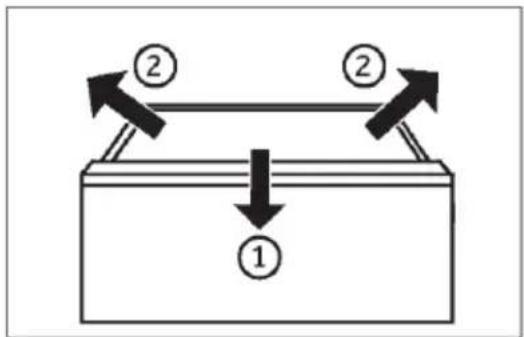

Vyjímatelná zásuvka

Chcete-li vyndat zásuvku, vytáhněte ji, jak nejdále to půjde ①, zdvihněte ji a vyjměte ②.

Při vkládání zásuvky proveďte výše popsané kroky v opačném pořadí.

Světlo

Po otevření dvířek se rozsvítí světlo LED osvětlující interiér. Fungování světel není ovlivňováno žádným z nastavení spotřebiče.

Tipy pro úsporu energie

▶ Zajistěte, aby měl spotřebič náležité větrání (viz INSTALACE). ▶ Neinstalujte spotřebič na přímé sluneční světlo nebo do blízkosti zdrojů tepla (např. sporáků nebo ohřívačů). ▶ Vyhýbejte se zbytečně nízké teplotě uvnitř spotřebiče. Čím nižší je nastavená teplota ve spotřebiči, tím vyšší je spotřeba energie. ▶ Funkce jako Super Freeze spotřebovávají více energie. ▶ Teplé jídlo nechte před vložením do spotřebiče vychladnout. ▶ Otvírejte dvířka spotřebiče co nejméně a na co nejkratší dobu. ▶ Nepřeplňujte spotřebič, aby se nenarušilo proudění vzduchu. ▶ Zamezte přítomnosti vzduchu v obalech potravin. ▶ Udržujte těsnění dvířek v čistém stavu, aby se dvířka vždy správně zavírala. ▶ Rozmrazujte zmrazené potraviny v úložném prostoru chladničky. ▶ Energeticky nejúspornější konfigurace vyžaduje, aby byly ve spotřebiči nainstalovány přihrádky, schránka na potraviny a police ve stavu jako z výroby a aby potraviny byly uloženy co nejvíce vzadu, aniž by zakrývaly výstup vzduchového kanálu.

VAROVÁNÍ!

Před čištěním odpojte spotřebič od napájení.

Čištění

Spotřebič čistěte pouze tehdy, kdy je v něm uloženo jen málo potravin, nebo je prázdný.

Spotřebič by se měl čistit každé čtyři týdny, aby byl dobře udržovaný a zamezilo se zápachu z uložených potravin.

VAROVÁNÍ!

▶ Nečistěte spotřebič tvrdými kartáči, drátěnými kartáči, práškovými čisticími prostředky, benzínem, amylacetátem, acetonem a podobnými organickými rozpouštědly a kyselými nebo zásaditými roztoky. K čištění použijte speciální čisticí prostředek na chladničky, aby se zamezilo poškození. ▶ Během čištění na spotřebič nestříkejte ani jej neoplachujte. K čištění spotřebiče nepoužívejte vodní postřik ani proud vody. ▶ Nečistěte chladné skleněné police horkou vodou. Náhlá změna teploty by mohla způsobit, že sklo praskne. ▶ Nedotýkejte se vnitřního povrchu úložného prostoru mrazničky, zejména ne mokrýma rukama, protože by mohly přimrznout k povrchu. ▶ V případě ohřátí zkontrolujte stav mražených potravin.

▶ Vždy udržujte těsnění dvířek v čistém stavu. ▶ Očistěte vnitřek a skříň spotřebiče houbou navlhčenou v teplé vodě s neutrálním čisticím prostředkem. 1. Vydrhněte vnitřní a vnější povrchy chladničky včetně těsnění dvířek, polic ve dvířkách, skleněných polic, přihrádek apod. měkkou utěrkou nebo houbou namočenou v teplé vodě (do teplé vody můžete přidat neutrální saponát).

▶ 2. Pokud se rozlije nějaká tekutina, vyjměte všechny zasažené součásti, opláchněte je přímo pod tekoucí vodou, osušte a vraťte zpět do chladničky. ▶ 3. Pokud se rozlije smetana (například šlehačka nebo roztátá zmrzlina), vyjměte všechny zasažené součásti, na nějakou dobu je vložte do teplé vody o teplotě asi 40 °C, potom je opláchněte pod tekoucí vodou, osušte a vraťte zpět do chladničky. ▶ 4. V případě, že uvnitř chladničky uvíznou nějaké malé díly nebo součásti (mezi policemi nebo zásuvkami), uvolněte je měkkým kartáčkem. Pokud na nějakou součást nedosáhnete, obraťte se na servis společnosti Haier. ▶ Opláchněte povrch a vysušte ho měkkou látkou. ▶ Nemyjte žádné součásti spotřebiče v myčce. ▶ Před opětovným spuštěním spotřebiče počkejte alespoň 5 minut, protože časté spouštění by mohlo poškodit kompresor.

Odmrazování

Prostory chladničky a mrazničky se odmrazují automaticky; není nutný žádný ruční zásah.

Výměna žárovky LED

VAROVÁNÍ!

Nevyměňujte žárovku LED vlastními silami, její výměnu musí provést buď výrobce, nebo autorizovaný servisní zástupce.

Jako zdroj světla v žárovce se využívají diody LED, které se vyznačují nízkou spotřebou energie a dlouhou životností. Pokud se vyskytne nějaký neobvyklý stav, kontaktujte zákaznický servis. Viz ZÁKAZNICKÝ SERVIS.

Parametry žárovek:

Prostor chladničky: 12 V, max. 2 W

Prostor mrazničky: 12 V, max. 2 W

Kdy se spotřebič delší dobu nepoužívá

Jestliže se spotřebič nebude delší dobu používat a nebudete využívat funkci chladničky Holiday:

Vyjměte potraviny.

Vytáhněte napájecí kabel ze zásuvky.

Vyčistěte spotřebič podle výše uvedeného popisu.

Nechte dvířka otevřená, aby se uvnitř nevytvořil zápach.

UPOZORNĚNÍ

Spotřebič vypínejte pouze v nezbytně nutných případech.

Přemisťování spotřebiče

1. Vyjměte všechny potraviny a odpojte spotřebič od napájení.
2. Připevněte police a ostatní pohyblivé součásti v chladničce a mrazničce lepicí páskou.
3. Nenaklánějte chladničku v úhlu větším než 45°, aby se předešlo poškození chladicího systému.

VAROVÁNÍ!

▶ Nezdvihejte spotřebič za madla. ▶ Nikdy nepokládejte spotřebič vodorovně na zem.

Mnoho problémů můžete vyřešit sami bez konkrétních odborných znalostí. V případě problému zkontrolujte všechny možnosti a řiďte se níže uvedenými pokyny, než se obrátíte na poprodejní servis. Viz ZÁKAZNICKÝ SERVIS.

VAROVÁNÍ!

▶ Před zahájením údržby vypněte spotřebič a vytáhněte zástrčku napájecího kabelu ze zásuvky. ▶ Servis elektrického zařízení by měli provádět pouze kvalifikovaní elektrikáři, protože nepatřičné opravy mohou vést k vážným následným škodám. ▶ Poškozený napájecí kabel by měl vyměnit pouze výrobce, jeho servisní zástupce nebo osoby s podobnou kvalifikací, aby se vyloučilo riziko.

Problém	Mo ná příčina	Mo né řešení
Kompresor nepracuje.	Sí ová zástrčka není zapojena do sí ové zásuvky.Spotřebič provádí cyklus odmrazování	Zapojte sí ovou zástrčku.Jedná se o normální jev při automatickém odmrazování
Spotřebič se spouští často nebo bě í příliš dlouho.	Vnitřní nebo venkovní teplota je příliš vysoká.Spotřebič byl určitou dobu vypnutý.Dvířka spotřebiče nejsou těsně zavřená.Dvířka se otvírala příliš často, nebo byla příliš dlouho otevřená.Nastavená teplota pro prostor mrazničky je příliš nízká.Těsnění dvířek je znečištěné, opotřebené, popraskané nebo nesprávně nainstalované.Není zaručena po adovaná cirkulace vzduchu.	V tomto případě je normální, e spotřebič bě í déle.Normálně trvá 8 a 12 hodin, ne se spotřebič úplně ochladí.Zavřete dvířka/zásuvku a ujistěte se, e spotřebič je umístěn na rovné zemi a dvířkům nepřeká í ádné potraviny nebo nádoby.Neotvírejte dvířka/zásuvku příliš často.Nastavte vyšší teplotu tak, abyste dosáhli uspokojivé teploty chladničky. Trvá 24 hodin, ne se teplota chladničky ustálí.Vyčistěte těsnění dvířek/ zásuvky nebo ho nechte vyměnit zákaznickým servisem.Zajistěte odpovídající větrání.
Vnitřek chladničky je znečištěný a/nebo zapáchá.	Je třeba vyčistit vnitřek chladničky.V chladničce je ulo eno nějaké silně aromatické jídlo.	Vyčistěte vnitřek chladničky.Důkladně zabalte jídlo.
Uvnitř spotřebiče není dostatečně chladno	Je nastavena příliš vysoká teplota.Bylo ulo eno příliš teplé jídlo.Bylo ulo eno příliš potravin najednou.Potraviny jsou příliš blízko sebe.Dvířka/zásuvka spotřebiče nejsou těsně zavřené.Dvířka/zásuvka se otvírala příliš často, nebo byla příliš dlouho otevřená.	Znovu nastavte teplotu.Před ulo ením v dy nechte jídlo vychladnout.V dy ukládejte menší mno ství potravin.Nechte mezi potravinami mezery umo ující proudění vzduchu.Zavřete dvířka/zásuvku.Neotvírejte dvířka/zásuvku příliš často.
Uvnitř spotřebiče je příliš chladno.	Je nastavena příliš nízká teplota.Je aktivována funkce Super Freeze/Super Cool, nebo bě í příliš dlouho.	Znovu nastavte teplotu.Vypněte funkci Super Freeze/Super Cool
Tvoření vlhkosti na vnitřním povrchu chladicího prostoru.	Prostředí je příliš teplé a vlhké.Dvířka/zásuvka spotřebiče nejsou těsně zavřené.Dvířka/zásuvka se otvírala příliš často, nebo byla příliš dlouho otevřená.Nádoby na potraviny nebo tekutiny zůstaly otevřené.	Zvyšte teplotu.Zavřete dvířka/zásuvku.Neotvírejte dvířka/zásuvku příliš často.Nechte horké potraviny vychladnout na pokojovou teplotu a zakryjte potraviny a tekutiny.
Na vnějším povrchu chladničky nebo mezi dvířky / dvířky a zásuvkou se hromadí vlhkost.	Prostředí je příliš teplé a vlhké.Dvířka nejsou těsně zavřená. Chladný vzduch ve spotřebiči a teplý vnější vzduch, dochází ke kondenzaci.	Jedná se o normální jev ve vlhkém prostředí; a se sní í vlhkost, situace se změní.Ujistěte se, e dvířka/zásuvka jsou těsně zavřené.
Podsvícení displeje funguje, ale dělá necítí se v pohodě.	Je v demo režimu.	Všimněte si, v jakém je stavu, pokud je v demo režimu, ukončete jej.Konec: Podržte tlačítko "ECO" a 5krát během 5s klikněte na tlačítko "Super Freeze".
V prostoru mrazničky je silná vrstva ledu a námrazy.	Potraviny nebyly nále itě zabalené.Dvířka/zásuvka spotřebiče nejsou těsně zavřené.Dvířka/zásuvka se otvírala příliš často, nebo byla příliš dlouho otevřená.Těsnění dvířek/zásuvky je znečištěné, opotřebené, popraskané nebo nesprávně nainstalované.Něco uvnitř brání správnému zavření dvířek/zásuvky.	V dy dobře zabalte potraviny.Zavřete dvířka/zásuvku.Neotvírejte dvířka/zásuvku příliš často.Vyčistěte těsnění dvířek/zásuvky, nebo ho vymě te za nové.Přemístěte vnitřní police, police na dvířkách nebo vnitřní nádoby, aby se mohla dvířka/zásuvka zavřít.
Boční strany skříně a lišta na dvířkách jsou teplé.	-	Jedná se o normální jev.
Spotřebič vydává neobvyklé zvuky.	Spotřebič nestojí na rovné zemi.Spotřebič se dotýká nějakého předmětu ve svém okolí.	Seři te no ky, aby stál spotřebič rovně.Odstra te předměty z okolí spotřebiče.
Ozývá se slabý zvuk podobný proudění vody.	-Dvířka úlo ného prostoru chladničky jsou otevřená.	Jedná se o normální jev.
Ozývá se pípání alarmu.	Protikondenzační systém je v chodu	Zavřete dvířka.Zabra uje kondenzaci, jedná se o normální jev
Ozývá se slabé hučení.	Sí ová zástrčka není zapojena do sí ové zásuvky.Napájení nemá správné parametry.árovka LED je porouchaná.	Zapojte sí ovou zástrčku.Zkontrolujte přívod elektrického napájení do místnosti. Zavolejte místnímu dodavateli elektriny!Zavolejte servis se ádostí o výměnu árovky.
Nefunguje osvětlení interiéru nebo chladící systém.

Chcete-li kontaktovat technickou pomoc, navštivte naše webové stránky: https://corporate.haier-europe.com/en/

V části „Website“ zvolte značku svého výrobku a svou zemi.

Budete přesměrováni na konkrétní webovou stránku, kde najdete telefonní číslo a kontaktní formulář technické pomoci.

Výpadek napájení

V případě výpadku napájení by měly potraviny zůstat bezpečně v chladu po dobu asi 5 hodin. Během

delšího výpadku napájení se řiďte těmito tipy, zejména v létě:

▶ Otvírejte dvířka/zásuvku co nejméně často. ▶ Během výpadku napájení nevkládejte do spotřebiče další potraviny. ▶ Pokud je výpadek napájení oznámen předem a jeho délka překračuje 5 hodin, vyrobte trochu ledu a umístěte ho do nádoby v horní části prostoru chladničky. ▶ Ihned po výpadku napájení je nutné zkontrolovat potraviny. ▶ Vzhledem k tomu, že během výpadku napájení nebo jiné závady vzroste teplota v chladničce, doba skladování a poživatelnost potravin se zkrátí. Jakékoli potraviny, které se rozmrazí, by se měly buď zkonzumovat, nebo tepelně upravit a znovu zmrazit (je-li to vhodné), aby se předešlo zdravotním rizikům.

Funkce paměti během výpadku napájení

Po obnovení napájení bude spotřebič pokračovat v činnosti s parametry, které byly nastaveny před výpadkem.

Vybalení

VAROVÁNÍ!

▶ Spotřebič je těžký. Vždy s ním manipulujte alespoň ve dvou osobách. ▶ Uchovávejte všechny obalové materiály mimo dosah dětí a zlikvidujte je způsobem šetrným k životnímu prostředí. ▶ Vyjměte spotřebič z obalu. ▶ Odstraňte všechny obalové materiály.

Podmínky prostředí

Pokojová teplota by měla být vždy mezi 10 °C a 43 °C, protože může ovlivňovat teplotu uvnitř spotřebiče a jeho spotřebu energie. Bez náležité izolace neinstalujte spotřebič do blízkosti jiných spotřebičů vytvářejících teplo (trub, chladniček).

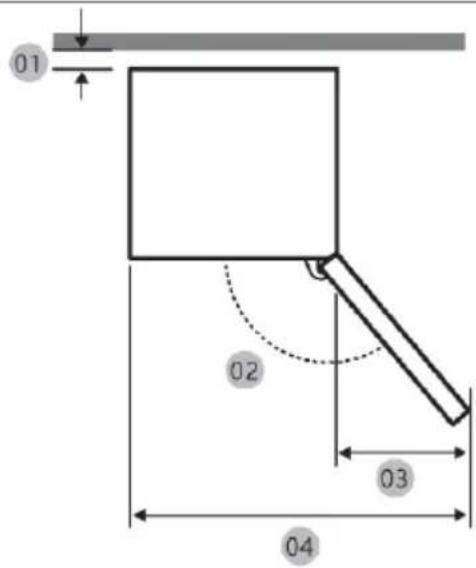

Požadavky na prostor

Potřebný prostor s otevřenými dvířky (bez dveřního panelu skříně)

Model	HBW7518CHBW7518DT
01 *	10 (min.) / 30 (doporučeno)
02	95°(doporučeno)
03 43
04	583
05	515
06	-3
07	1060

(jednotky: mm)

* 01: Od skříně k zadní straně výrobku.

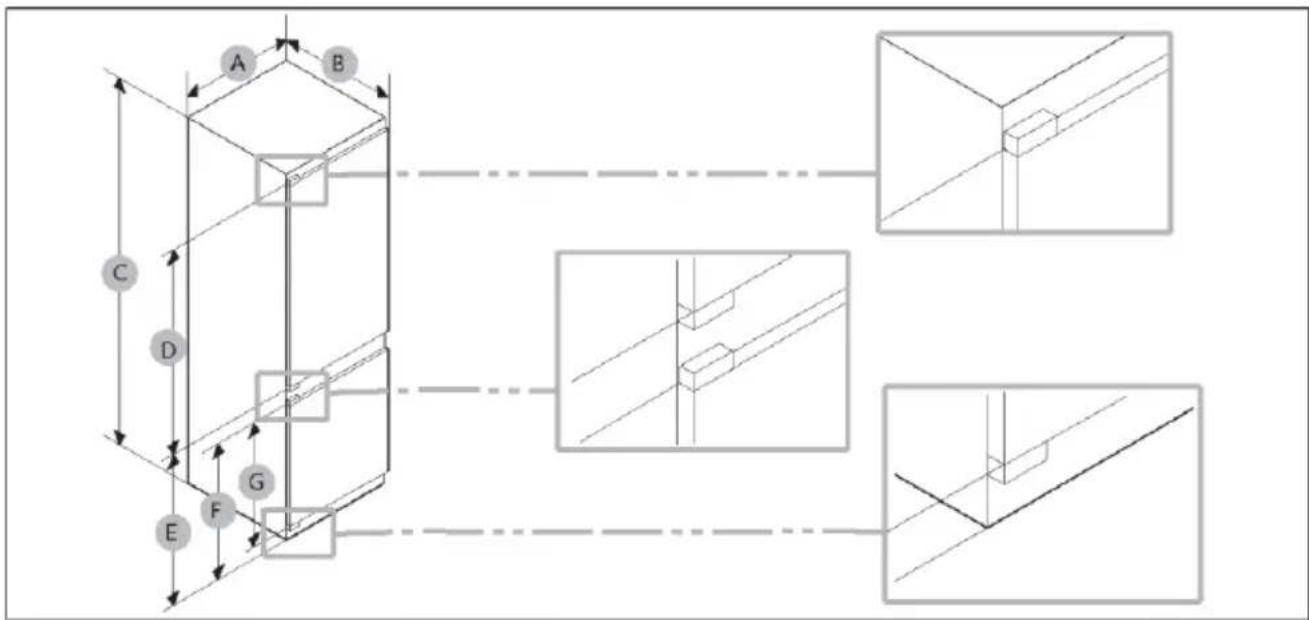

Rozměry výrobku

• Uvedená spotřeba energie vychází z podmínky 10mm mezery mezi skříní a zadní stranou výrobku. Výrobek bude správně fungovat, i když je mezera menší než 10 mm, avšak bude mít poněkud vyšší spotřebu energie.
• Doporučujeme použít skříň s tloušťkou 18 mm a závěsy s tloušťkou menší než 20 mm.
• Rozměry v tabulce výše se mohou lišit v závislosti na způsobu měření. • V případě vestavné instalace viz Návod k instalaci.

Prostor pro větrání

Z bezpečnostních důvodů je nutné dodržet informace o požadovaném prostoru pro větrání, aby byl spotřebič dostatečně větraný.

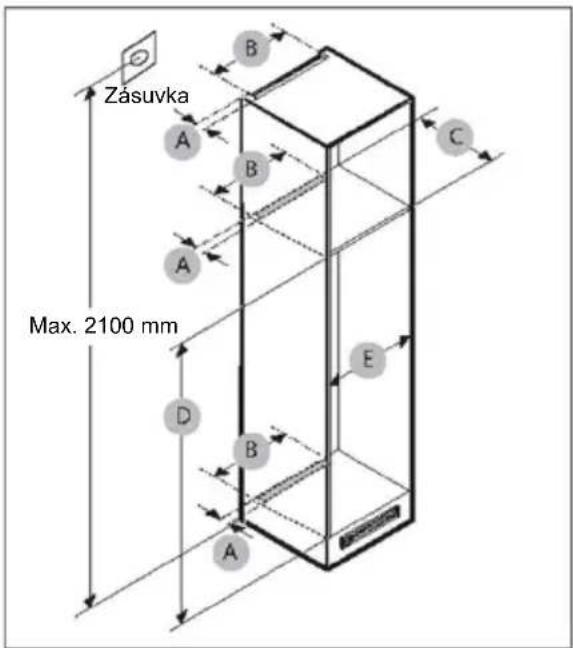

Rozměry skříně

POZOR!

Záruka se nevztahuje na žádné závady výrobku vzniklé z následujících důvodů:

1. Nesprávné podmínky na místě nebo nesprávné velikosti skříně.
2. Vadná skříň.
3. Chyby instalačního technika nebo uživatele.

Volný prostor

Požadavky na místo pro instalaci najdete na obrázcích a v tabulkách níže.

Model		A(mm)	B(mm)	C(mm)	D(mm)	E(mm)	Poznámka
HBW7518CHBW7518DT	Min.	50400		560	1778	560	Závěs: 17 mm
	Doporučeno			580 17	80 562
	Max.			-	1782568

UPOZORNĚNÍ

• Pokud je šířka skříně větší než 568 mm, může se uvolnit těsnění (mezi chladničkou a skříní).
• Pokud je skříň vyšší než maximální rozměr (1782 mm), musíte k vyplnění mezery použít jiné dokončovací materiály.

UPOZORNĚNÍ

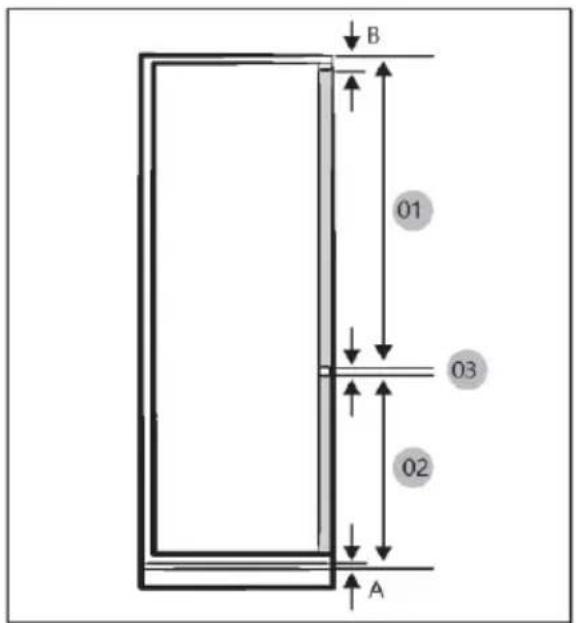

K instalaci skříně je nutná 4mm mezera (03), viz referenční tabulka níže.

A. Dolní okraj předního panelu nad vzduchovým větráním B. Přesah předního panelu

(jednotky: mm)

Model	HBW7518CHBW7518DT
01	Min. 1028+BMax. 1106+B
02	Min. 662+AMax. 740+A
03	4 mm (mezera dveřního panelu skřině chladničky a mrazničky)

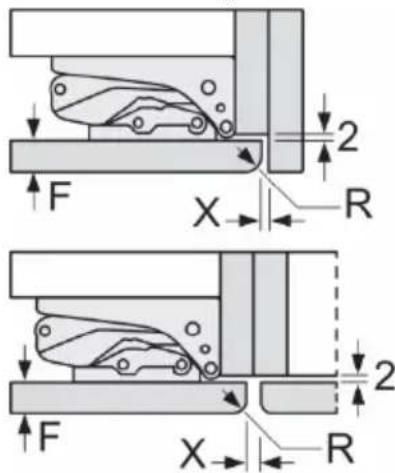

Doporučené rozměry mezery pro ploché závěsy (pro typ s pevným nebo měkkým závěsem).

Je nutné dodržet doporučené rozměry mezery uvedené v tabulce, aby bylo jisté, že dvířka spotřebiče po otevření do ničeho nenarazí a nedojde k poškození kuchyňského nábytku.

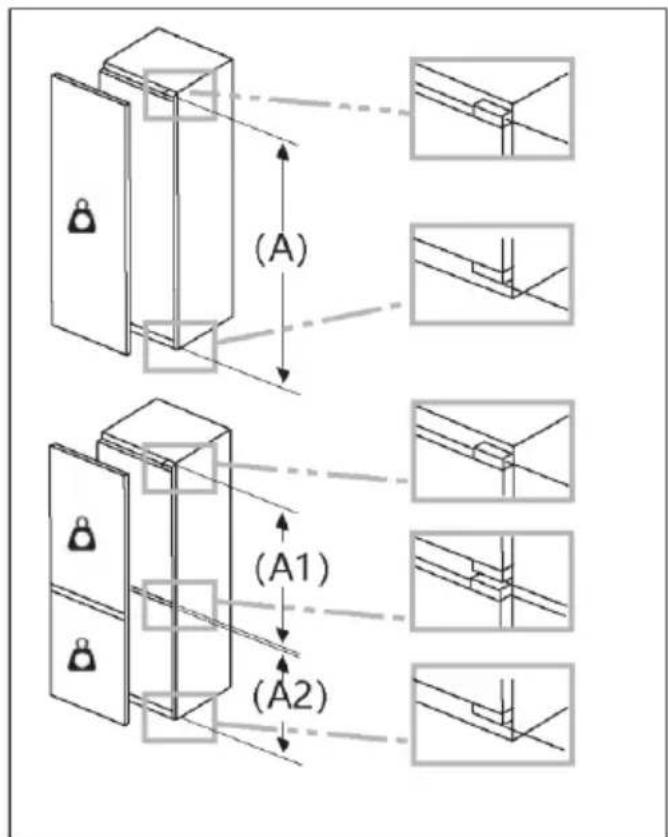

Maximální přípustná hmotnost předních částí jednotky

Namontované přední části jednotky, které překračují přípustnou hmotnost, by mohly způsobit poškození a vést k narušení funkčnosti závěsů.

Hmotnost (kg)

1500-1750 mm	22
720-1400 mm	19
A1	15
A2	15

Faktory týkající se umístění zásuvky a požadovaného prostoru

UPOZORNĚNÍ

Jestliže instalujete chladničku do skříně o hloubce 560 mm, před zapojením napájecího kabelu do elektrické zásuvky se ujistěte, že je veden po straně chladničky. Kdyby byl napájecí kabel na zadní straně chladničky, mohlo by to snížit energetickou účinnost.

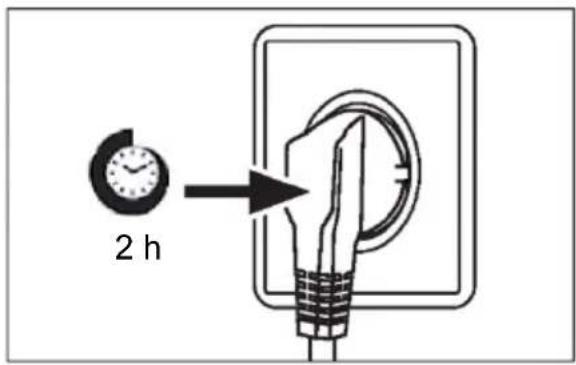

Doba čekání

V kapsli kompresoru se nachází bezúdržbový mazací olej. V případě naklonění během přepravy se olej může dostat do uzavřeného potrubního systému. Před připojením spotřebiče k napájení musíte počkat 2 hodiny, aby všechen olej natekl zpět do kapsle.

Připojení k elektrickému napájení

Před každým připojením zkontrolujte:

▶ zda napájení, zásuvka a jištění odpovídají údajům na výrobním štítku. ▶ zda je síťová zásuvka uzemněná a nepoužívá se rozbočovací adaptér ani prodlužovací kabel. ▶ zda zástrčka přesně pasuje do zásuvky.

Zapojte zástrčku do náležitě nainstalované domácí zásuvky.

VAROVÁNÍ!

Aby se zamezilo rizikům, výměnu poškozeného napájecího kabelu musí provést zákaznický servis (viz záruční list).

Informační list výrobku podle nařízení EU č. 2019/2016

Značka Haier Haier
Název/označení modelu	HBW7518C	HBW7518DT
Kategorie modelu	Chladnička-mraznička	Chladnička-mraznička
Třída energetické účinnosti	C	D
Roční spotřeba energie (kWh/rok)(1)	146	180
Celkový objem (l)	268	268
Objem chladničky (l)	182	182
Objem mrazicího prostoru (l)	86	86
Objem mrazicího boxu (l)	/	/
Objem aut. výrobníku ledu (l)	/	/
Hodnocení hvězdičkami	4	4
Teplota ostatních prostorů > 14 °C	Neuvádí se Neuvádí se
Beznámrazový systém Ano Ano
Mrazicí výkon (kg/24 h)	8	8
Klimatická třída (2)	SN/N/ST/T	SN/N/ST/T
Třída emisí hluku a emise hluku šířeného vzduchem (db(A) re 1 pW)	B32	B32
Doba náběhu teploty (h) 12 12
Kapacita výroby ledu	/	/
Typ spotřebiče vestavný vestavný

Název modelu T ída energetické účinnosti
HBW7518C	C
HBW7518DT	D

Vysvětlení:

- Ano, ve výbavě

(1) Na základě výsledků zkoušky shody s normami v průběhu 24 hodin. Skutečná spotřeba je závislá na způsobu používání a umístění spotřebiče. (2) Klimatická třída SN: Tento spotřebič je určen k používání při teplotě okolí mezi +10 °C a +32°C

Klimatická třída N: Tento spotřebič je určen k používání při teplotě okolí mezi +16 °C a +32 °C

Klimatická třída ST: Tento spotřebič je určen k používání při teplotě okolí mezi +16 °C a +38 °C

Klimatická třída T: Tento spotřebič je určen k používání při teplotě okolí mezi +16 °C a +43 °C

Další technické údaje

Napětí/frekvence	220-240V ~/ 50Hz
Vstupní proud (A)	2
Hlavní pojistka (A)	16
Chladivo	R600a
Rozměry (V/ /H v mm)	1772/540/550

Doporučujeme využívat zákaznický servis společnosti Haier a používat originální náhradní díly.

V případě problému se spotřebičem si nejprve přečtěte část E EN PROBLÉM .

Pokud v ní nenajdete řešení, kontaktujte

▶ místního prodejce nebo naše Evropské středisko telefonické podpory (viz telefonní čísla uvedená níže) nebo ▶ část Servis a podpora na stránkách www.haier.com, kde můžete aktivovat požadavek na servis ▶ a kde najdete také časté dotazy.

Chcete-li kontaktovat náš servis, ujistěte se, že máte k dispozici následující údaje. Tyto údaje lze najít na výrobním štítku.

Model

Výrobní číslo

V případě záruky se také podívejte do záručního listu dodaného s výrobkem.

Evropské středisko telefonické podpory
Země*	Telefonní číslo	Ceny
Haier Italy (IT)	199 100 912
Haier Spain (ES)	902 509 123
Haier Germany (DE)	0180 5 39 39 99	• 14 ct/min pevná linka• max. 42 ct/min mobil
Haier Austria (AT)	0820 001 205	• 14,53 ct/min pevná linka• max. 20 ct/min vše ostatní
Haier United Kingdom (UK)	0333 003 8122
Haier France (FR)	0980 406 409

* údaje o ostatních zemích najdete na www.haier.com

Haier Europe Trading S.r.l

Branch UK

Doba záruky chladničky:

Minimální záruka: 2 roky pro země EU, 3 roky pro Turecko, 1 rok pro Spojené království, 1 rok pro Rusko, 3 roky pro Švédsko, 2 roky pro Srbsko, 5 let pro Norsko, 1 rok pro Maroko, 6 měsíců pro Alžírsko, Tunisko nevyžaduje žádnou zákonnou záruku.

Doba dostupnosti náhradních dílů pro opravu spotřebiče:

Termostaty, snímače teploty, desky s plošnými spoji a světelné zdroje budou k dispozici po dobu nejméně sedmi let od uvedení posledního modelu spotřebiče na trh.

Madla dvířek, závěsy dvířek, přihrádky a koše budou k dispozici po dobu nejméně sedmi let a těsnění dvířek po dobu nejméně deseti let od uvedení posledního modelu spotřebiče na trh.

Chcete-li další informace o výrobku, navštivte stránky https://eprel.ec.europa.eu/ nebo naskenujte QR kód na energetickém štítku dodaném se spotřebičem.

VAROVÁNÍ: Nebezpečí požáru / hořlavého materiálu

Symbol označuje riziko požáru, protože byly použity hořlavé materiály.

Dbejte na to, aby nedošlo ke vzniku požáru zapálením hořlavého materiálu.

Dávejte pozor, abyste zabránili vzniku požáru vznícením hořlavého materiálu.

ADVARSEL: Brandfare / brændbart materiale

VAROVÁNÍ: Nebezpečí požáru / hořlavého materiálu

Symbol označuje riziko požáru, protože byly použity hořlavé materiály.

Dbejte na to, aby nedošlo ke vzniku požáru zapálením hořlavého materiálu.

Dávejte pozor, abyste zabránili vzniku požáru vznícením hořlavého materiálu.

VAROVÁNÍ: Nebezpečí požáru/hořlavého materiálu

Symbol označuje riziko požáru, protože byly použity hořlavé materiály.

Dbejte na to, aby nedošlo ke vzniku požáru zapálením hořlavého materiálu.

Dávejte pozor, abyste zabránili vzniku požáru vznícením hořlavého materiálu.

VAROVÁNÍ: Nebezpečí požáru/hořlavého materiálu

Symbol označuje riziko požáru, protože byly použity hořlavé materiály.

Dbejte na to, aby nedošlo ke vzniku požáru zapálením hořlavého materiálu.

Dávejte pozor, abyste zabránili vzniku požáru vznícením hořlavého materiálu.

VAROVÁNÍ: Nebezpečí požáru/hořlavého materiálu

Symbol označuje riziko požáru, protože byly použity hořlavé materiály.

Dbejte na to, aby nedošlo ke vzniku požáru zapálením hořlavého materiálu.

VAROVÁNÍ: Nebezpečí požáru/hořlavého materiálu

Symbol označuje riziko požáru, protože byly použity hořlavé materiály.

Dbejte na to, aby nedošlo ke vzniku požáru zapálením hořlavého materiálu.

VAROVÁNÍ: Nebezpečí požáru/hořlavého materiálu

Symbol označuje riziko požáru, protože byly použity hořlavé materiály.

Dbejte na to, aby nedošlo ke vzniku požáru zapálením hořlavého materiálu.

Dávejte pozor, abyste zabránili vzniku požáru vznícením hořlavého materiálu.

ADVARSEL: Brandfare/brændbart materiale

VAROVÁNÍ: Nebezpečí požáru/hořlavého materiálu

Symbol označuje riziko požáru, protože byly použity hořlavé materiály.

Dbejte na to, aby nedošlo ke vzniku požáru zapálením hořlavého materiálu.

Dávejte pozor, abyste zabránili vzniku požáru vznícením hořlavého materiálu.

ADVARSEL: Brandfare/brændbart materiale

Jestliže nemůžete najít řešení, kontaktujte nás.

VAROVÁNÍ: Nebezpečí požáru/hořlavého materiálu

Symbol označuje riziko požáru, protože byly použity hořlavé materiály.

Dbejte na to, aby nedošlo ke vzniku požáru zapálením hořlavého materiálu.

Dávejte pozor, abyste zabránili vzniku požáru vznícením hořlavého materiálu.

ADVARSEL: Brandfare/brændbart materiale DA

VAROVÁNÍ: Nebezpečí požáru/hořlavého materiálu CZ

Symbol označuje riziko požáru, protože byly použity hořlavé materiály.

Dbejte na to, aby nedošlo ke vzniku požáru zapálením hořlavého materiálu.

Dávejte pozor, abyste zabránili vzniku požáru vznícením hořlavého materiálu.

ADVARSEL: Brandfare/brændbart materiale DA

VAROVÁNÍ: Nebezpečí požáru/hořlavého materiálu CZ

Symbol označuje riziko požáru, protože byly použity hořlavé materiály.

Dbejte na to, aby nedošlo ke vzniku požáru zapálením hořlavého materiálu.

Dávejte pozor, abyste zabránili vzniku požáru vznícením hořlavého materiálu.

ADVARSEL: Brandfare/brændbart materiale DA

Úprava teploty chladničky 13

Úprava teploty mrazničky 13

7 Horní zásuvka mrazničky 8 Střední zásuvka mrazničky 9 Spodní zásuvka mrazničky

Ovládací panel

K Úprava teploty „+“

L Funkce Fruit&Veg

M Funkce QuickCool

N Funkce 0°C Fresh

O Funkce Super Cool

P Funkce Super Freeze

Q Zamknout a odemknout

K1 Tlačítko nastavení Wi-Fi

K2 Tlačítko funkce ECO

K3 Tlačítko funkce Holiday

K4 Tlačítko výběru zóny

K5 Tlačítko úpravy teploty „-“

K6 Tlačítko úpravy teploty „+“

K8 Tlačidlo výberu Super Cool

K9 Tlačidlo výberu Super Freeze

K10 Tlačidlo uzamknutia a odomknutia

Tlačidlá snímača

Spotrebič sa zapne ihneď po pripojení k zdroju elektrického napájania.

Pred vypnutím spotrebič vyprázdnite. Ak chcete spotrebič vypnúť, vytiahnite napájací kábel zo zásuvky.

Uzamknutie a odomknutie panela

Úprava teploty chladničky

Po odomknutí obrazovky displeja stlačte tlačidlo „K4“ (volič zóny). Bzučiak raz zazvoní, rozsvieti sa indikátor „E“ (indikátor chladničky) a potom sa aktivuje režim nastavenia teploty chladničky.

Po odomknutí obrazovky displeja stlačte tlačidlo „K4“ (volič zóny). Bzučiak raz zazvoní, rozsvieti sa indikátor „F“ (indikátor mrazničky) a potom sa aktivuje režim nastavenia teploty mrazničky.

Stláčajte tlačidlo „K5“ (tlačidlo úpravy teploty „-“), pri každom stlačení zaznie bzučiak a nastavená teplota mrazničky sa zníži o 1 stupeň. Teplota mrazničky sa bude zobrazovať v sekvencii „-14°C -> -15°C -> -16°C -> -17°C -> -18°C -> -19°C -> -20°C -> -21°C -> -22°C -> -23°C -> -24°C“.

Pred údržbou spotrebič vypnite a vytiahnite zástrčku zo zásuvky.

Prerušenie elektrického napájania

Elektrické zapojenie

Pred každým pripojením skontrolujte, či:

VAROVÁNÍ: Nebezpečí požáru/hořlavého materiálu

Symbol označuje riziko požáru, protože byly použity hořlavé materiály.

Dbejte na to, aby nedošlo ke vzniku požáru zapálením hořlavého materiálu.

Dávejte pozor, abyste zabránili vzniku požáru vznícením hořlavého materiálu.

ADVARSEL: Brandfare/brændbart materiale

VAROVÁNÍ: Nebezpečí požáru/hořlavého materiálu

Symbol označuje riziko požáru, protože byly použity hořlavé materiály.

Dbejte na to, aby nedošlo ke vzniku požáru zapálením hořlavého materiálu.

VAROVÁNÍ: Nebezpečí požáru/hořlavého materiálu

Symbol označuje riziko požáru, protože byly použity hořlavé materiály.

Dbejte na to, aby nedošlo ke vzniku požáru zapálením hořlavého materiálu.

VAROVÁNÍ: Nebezpečí požáru/hořlavého materiálu

Symbol označuje riziko požáru, protože byly použity hořlavé materiály.

Dbejte na to, aby nedošlo ke vzniku požáru zapálením hořlavého materiálu.
