NÁVOD K OBSLUZE K 700 S MILWAUKEE

Původním návodem k používání

Rukojeť (izolovaná uchopovací plocha)

Rukováť (izolovaná úchopná plocha)

Pozor: Uhlikové kartáčky jsou cpolřebované.

Sítová zástrčka je zasunutá.

Sietová zástrčka je zasunutá.

Vendoseni ně prizě elektrike

دېس لكېر مصل بىشكة الار

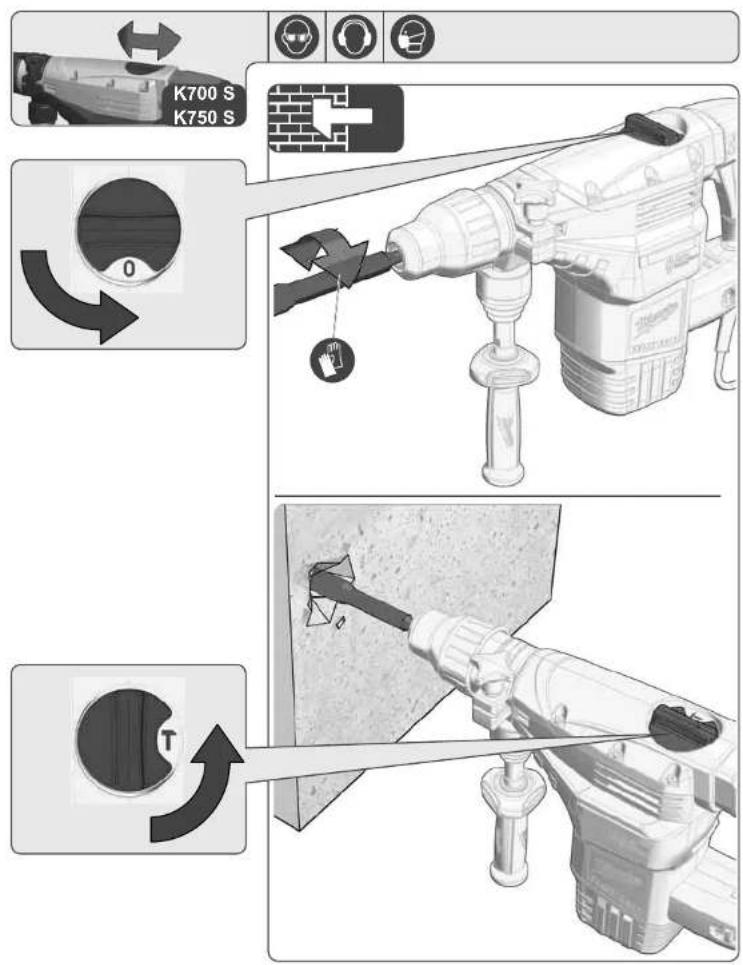

K700 S K750 S 0 T

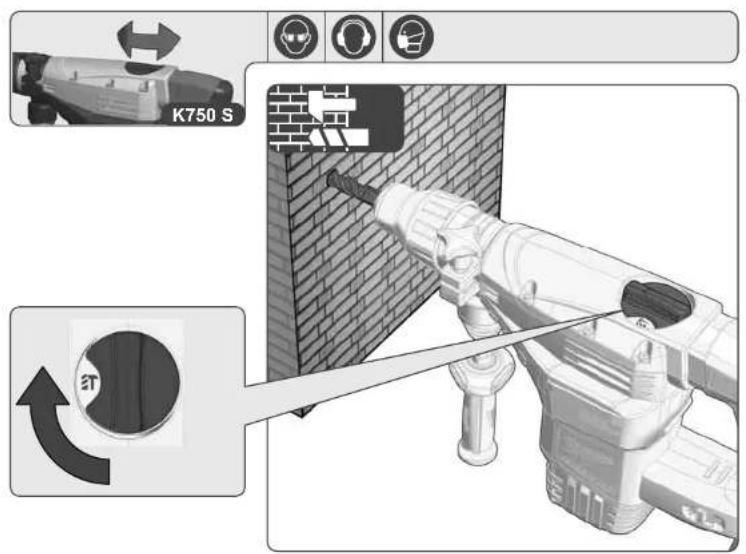

K750 S ET

TECHNICKA DATA	K700 S K750 S
Typ	Sekaci kladivo Vrtaci kladiva
Vyncbni číslo	4557 31 04 XXXXXXX MJJJJ 4632 30 04 XXXXXXX MJJJJ
	4557 52 04 XXXXXXX MJJJJ 4632 35 04 XXXXXXX MJJJJ
Jmenovitý příkon	1550 W 1550 W
Odběr	775 W 775 W
Inlenzita jednotlivých úderů podle EPTA-Procedure 05/2009	11.9 J 11.9 J
Volnoběžné otáčky	-		1	300
Počet otáček při zatížení max	-		1	300
Počet úderu max	2700	min	2700	min
ø upinacího króku	66 mm	66 mm
Vrtaci o v betonu	-		50	mm
Dutá vrtaci korunka do betonu, cihel a vápence.	-		80	mm
Tunelovy vrťák do betonu, cihel a vápence.	-		150	mm
Hmotnost podle provádícího předpisu EPTA 01/2014	7,8 kg		8,2 kg
Informace o hluku:
Naměřené hodnoty odpovídají EN 62841.V řřídě A posuzovaná hladina hluku přístroje čini typicky:
Hladina akustického tlaku / Kolisavost K	88 dB(A) / 3 dB(A)		96 dB(A) / 3 dB(A)
Hladina akustického výkonu / Kolisavost K	99 dB(A) / 3 dB(A)		107 dB(A) / 3 dB(A)
Použvejte chránice sluchu.
Informace o vibracích: Celkové hodnoty vibrací (vektorový součet při směru) zystěne ve smyslu EN 62841.Hodnota vibračních emisl a, i Kolisavost K
Vrtání v betonu.	-		18,4	1,5m/s2 m/s
Sekání	13,0 m/s2 / 1,5m/s2		13,0 m/s2 / 1,5 m/s

VAROVÁNI!

Hladina vibraci a emisi hluku uvedená v tomto informačním listu byla měřena v souladu se standardizovanou zkouškou uvedenou v normě EN 62841 a může být použita ke srovnání jednoho nástroje s jiným. Může být použita k předběžnému posouzení expozice.

Deklarovaná úroveň vibraci a emisi hluku představuje hlavní použití nástroje. Pokud se však nástroj použivá pro různé aplikace, s různým příslušenstvím nebo s nedoslatečnou údržbou, mohou se vibrace a emise hluku lišit. To může vyrazně zvyšit úroveň expozice v průběhu celé pracovní dobý

Odhad úrovně expozice vibracím a hluku by mál také vzít v úvahu dobu, kdy je nástroj vypnutý nebo když běží, ale ve skutečnosti neprovádí úlohu. To může výrazně snížit úroveň expozice v průběhu celé pracovní doby.

Identifikujte dodatečná bezpečnostní opatření k ochrané pracovníka obsluhy před účinky vibrací ahrébo hluku. například: údržba nástroje a príslušenství, udržování rukou v teple, organizace pracovních schémat.

VAROVÁNÍ! Přečtěte si všechna výstražná upozornění, pokyny, zobrazení a specifikace pro toto elektrické náradí. Zanedbání pri dodržovaní výstražných upozornění a pokynu uvedených v následujícím textu může mit za následek zásah elektrickým proudem, způsobit požár a/nebo těžké poranění. Všechna varovná upozornění a pokyny do budoucna uschovejte.

BEZPEČNOSTNÍ POKYNY PRO BOURACÍHO KLADIVA

Bezpečnostni pokyny pro všechny operace

Použivejte chrániče sluchu. Působením hluku může dojit k poškození sluchu.

Používejte doplňková madla dodávana s přístrojem. Nedostatečným držením by mohlo dojit ke zranění.

Pokud provádite práce, pri kterých může nasazovací nástroj zasáhnout skrytá elektrická vedení nebo vlastní šit’ový kabel, pak uchopte elektronářadí pouze na izolovaných plochách držadla. Kontakt s vedením pod napětím přivádí napětí i na kovové díly elektronářadí a vede k úderu elektrickým proudem.

Bezpečnostní pokyny na použivání vrtacího kladiva s dlouhými vrtáky

Vždy začněte vrtat při nízkých otáčkách a s hrotem v kontaktu s obrobkem. Při vyšších rychlostech se může vrták prohýbat, když se točí a není v kontaktu s obrobkem, což může vést k poranění.

Tlačte pouze primo ve směru osy vrtáku a nevyvijelje príllšný tlak. Vrtáky se mohou ohnout a prasknout, nebo by monlo dojít ke ztrátě kontroly a k následnému poranění.

Noste osobní ochranné prostředky. Vždy noste ochranné brýle. Nošení vhodných ochranných pomůcek, jako jsou ochranna protiprachová maska, protiskluzová obuv, ochranná přílba nebo ochrana sluchu, snižuje riziko zranění.

Prach vznikající při práci s timto nářadím může být zdraví škodlivý. Proto by neměl príjít do styku s tělem. Použlvejte při práci vhodnou ochranou masku.

Nesmějí se opracovávat materiály, které mohou způsobit ohrožení zdravi (např. azbest)

Pří zablokování nasazeného nástroje přístroj okamžitě vypněte! Přístroj nezapinejte, pokud je nasazený nástroj zablokovaný; mohl by při čom vzniknout zpělný náraz s vysokým reakčním momentem. Zjistěte příčinu zablokování nasazeného nástroje a odstraníte jí při dodržení bezpečnostních pokynů.

Možnými přičinami mohou být:

- vzpříčení v opracovávaném obrobku

- přelomení opracovávaného materiálu

- pretuženi elektrickeno pristroje

Nezasahujte do běžíciho stroje.

Nasazený nástroj má ostré hrany a během použivání se může zahrát.

VAROVÁNÍ! Nebezpečí pořezání a popálení

– při manipulaci s nasazovanými nástroji

– při odkladání zařízení.

Při manipulaci s nasazovanými nástroji použivejle ochranné rukavice.

Pokud stroj běži, nesmi být odstraňovány třisky nebo odštěpky.

Neustále dbát na to, aby byl kabel pro připojeni k elektrické siti mimo dosah stroje. Kabel vést vždy směrem dozadu od stroje.

Při vrtání do zdi, stropu nebo podlahy dával pozor na elektrické kabely, plynová a vodovodní potrubí.

Obrobek zabezpečle upinacim zařízením. Nezabezpečené obrobyk mchou způsobil těžká poranění a poškození.

Pred zahájením veškerých prací na stroji vytáhnout sitovou zástrčku ze zásuvky.

Při vrláni velkými průměry vrtáků musi být přední madlo v poloze kolné k hlavnímu madlu. Viz. Obrazová část, oddil „Natočení madla“.

OBLAST VYUŽITI

K750 S: Kabelové spoje nesmi ležet přímo ve vodě či v jiných kapalinách.

K700 S: Sekaci kladivo je možné univerzálně použivat na sekání do kamene a betonu.

Toto zařízení lze používat jen pro uvedený účel.

ZBYTKOVÁ RIZIKA

Ani při řádném použivání není možné vylbučit všechna zbývající rizika. Při použivání mohou vzniknout niže uvedená rizika, na která by mela obsluha dávat zvlást pozor:

• Poranéní zeúsobená víbracl.

Přístroj držle pouze za určená držadla a omezle čas práce a expozice.

- Zatiženi hlukem může věst k poškozeni sluchu. Noste ochranu sluchu a omezte dobu expozice.

- Poranění očí způsobená částečkami nečistot.

Vzdy noste ochranne bryle, pevne dlouhe kalhoty a pevnou obuv. • Vdechnutí jedovatých druhů prachu.

PRIPOJENÍ NA SÍT

Ve venkovním prostředí musi být zásuvky vybaveny proudovým chránicem (FI, RCD, PRCD). Je to vyžadováno instalačním předpisem pro toto el zařízení. Dodržujte ho při používání tohoto nářadi, prosim.

Pripojení jen k jednolázovému střidavému proudu a jen k siťovému napětí uvedeném na typovém šítku. Možné je i pripojení do zásuvek bez ochranneho kontaktu, protože se jedná o konstrukci třídy ochrany II.

Prívodní kabel zapojit do zásuvky jen pri vypnutém stroji.

Toto je prístroj k profesionálnému užívání, který může mímě překračovat směrné hodnoty pro harmonické viny při připojení na veřejnou nízkonapěťovou sit. Kontaktuje proto před připojením prístroje na veřejnou nízkonapěťovou sit svého príslušného dodavatale energie.

PRACOVNÍ POKYNY

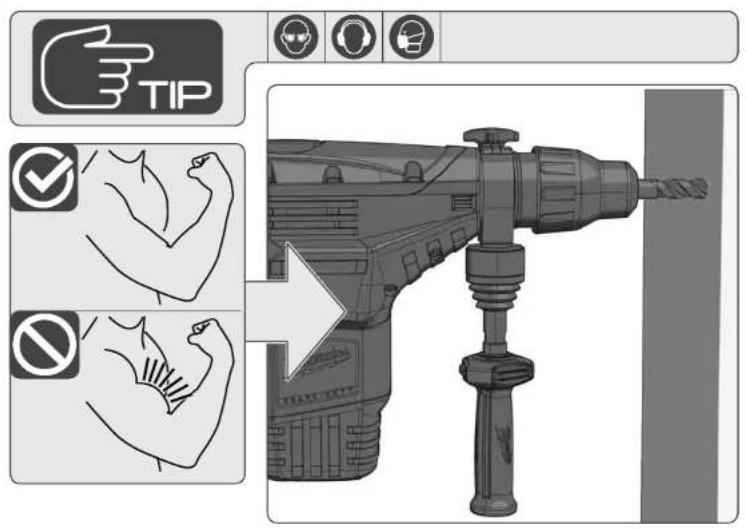

Při vrtání nebo práci s vrtacím kladivem nevyvijejte přiliš velkou silu. Nochte vrtací kladivo udělat práci za vás.

PRACE V CHLADU

Když je nářadi uskladněno delší dobu nebo je uskladněno při

nizkych teplotach, mazivo můze zluhnout a můze se stat, že nařad zpočátku nechce fungovat nebo jeho výkon je přiliš nizký. Když se to stane:

1. Na nářadi nasadte vrták nebo sekáč

2. Nářadi přiložle ke zbylkovému kusu belonu.

3. Vždy na několik sekund sliskněle tlačitko spinače a následně jej znovu pustle.

Po 15 sekundách až 2 minutách začne nářadí normalně fungovat. Čim je nářadí studenější, tim děle trvá jeho zahřáti.

ČIŠTÉNÍ

Větraci štěrbiny nářadi udržujeme stále čisté.

ÚDRŽBA

Při obroušení uhlíku je nutná jejich výměna v odborném servisu. Zaručuje to i prodloužení životnosti stroje a jeho spolehlivost v provozu.

Dojde-li k poškození prívodního kabelu, nechte jej vyměnit v autorizovaném servisu, protože k výměné je zapotřebí speciální nastroj.

Používat výhradně příslušenství Milwaukee a náhradní díly Milwaukee. Díly jejichž výmény nebyla popsána, nechte vyménit v autorizovaném servisu (viz. Záruky i Seznam servisních mist)

V případě potřeby si můžete v servisnim centru pro zákazníky nebo přímo od firmy Techtronic Industries GmbH, Max-Eyth-Straße 10, 71364 Winnenden, Německo vyžádat schematický nákres jednollivých dílu přístroje, když uvedele typ přístroje a šestimístné číslo na výkonovém štíku.

SYMBOLY

Před spuštěnám stroje si pečlivé pročtěte návod k používání.

POZOR! VAROVÁN! NEBEZPEČI!

Před zahájením veškerých prací na stroji vytáhnout sítovou zástrčku ze zásuvky.

Při práci se strojem neustále nosit ochranné brýle.

Používejte chrániče sluchu!

Použivejte pri práci vhodnou ochranou masku.

Použiveite ochranné rukavice!

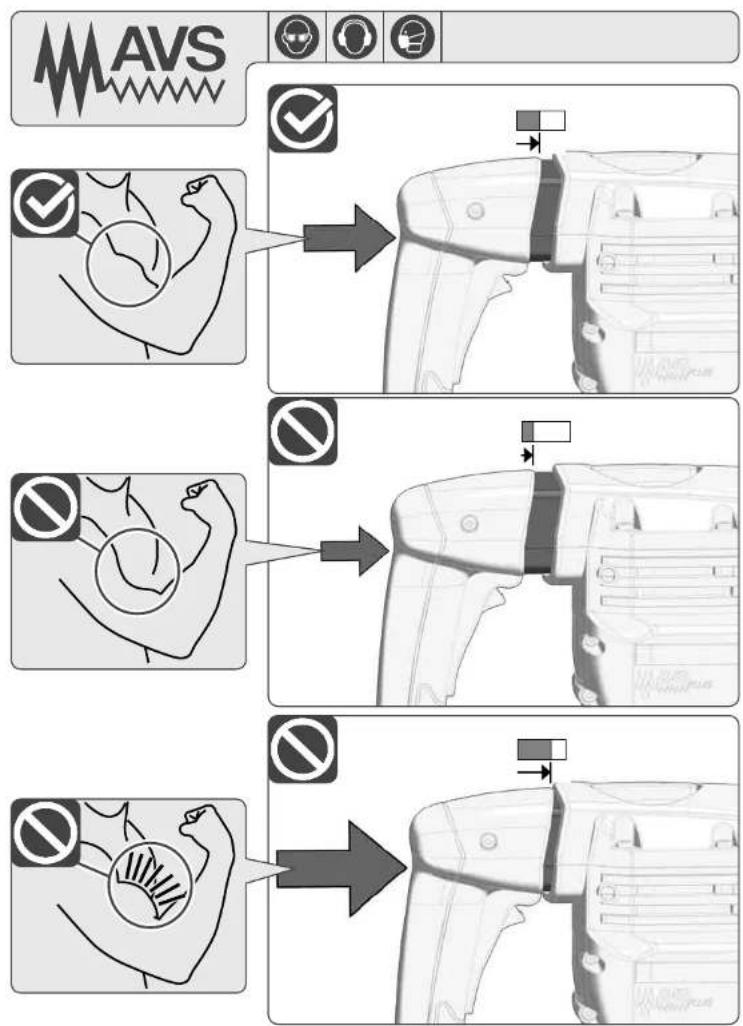

Antivibrační systém redukuje vibrate stroje na rukojeti.

Odpadní elektrická a elektronická zařízení se nesměji likvidovat společně s domovnim odpadem. Odpadní elektrická a elektronická zařízení je nutně sbírat a likvidovat odděleně. Před likvidovi odstřešte na zařízení opalňovani

Pred likvidaci odstranie ze zanzeni osvetlovaci prostředky. Informujte se na místních úřadech nebo u vašeho odborného prodejce ohledně recyklačních dvorů a sběmých míst.

Podie mistrich ustanovení mbou malobchodní prodejci být povinní bezplatně odebrat zpět odpadní elektrická a elektronická zařizení.

Opětovným použitim a recyklaci vašeho odpadu z odpadních elektrických a elektronických zařízení přispíváte ke snižování potřeby surovin.

Odpadní elektricka a elektronicka zaňzení obsahuji cenné, opětovně použitelné materiály, které při ekologické likvidaci nemohou mít negativní účinky na životní prostředí a vaše zdravi.

Pred likvidaci pokud možno vymazte na vasem odpadnim přistroji existujici osobni údaje.

Elektricky prístroj s trdou ochrany II. Elektricky prístroj, u kterého ochrana pred zásahem el. proudem závisi nejen na základní izolaci, ale i na tom, že budou použila také doplňková ochranná opatření, jakými jsou ovojítá izolace nebo zesilená izolace.

Neexistuje žádné zařízení pro připojení ochranného vodiče.

Oláčky při chodu naprázdno

Napêti

Střidavý proud

Značka shody v Evropě

Britská značka shody

Značka shody pro oblast Eurasie

“

TECHNICKE UDAJE	K700 S	K750 S
Typ	Sekace kladivo		Vítacie kladivo
Výrobné číslo	4557 31 04 XXXXXX MJJJJ	4632 30 04 XXXXXX MJJJJ
	4557 52 04 XXXXXX MJJJJ	4632 35 04 XXXXXX MJJJJ
Menovitý prikon	1550 W	1550 W
Výkon	775 W	775 W
Intenzita jednotlivých priklepov podľa EPTAProcedure 05/2009	11,9 J	11.9 J
Otáčky naprázdno	-		-	300
Max. otáčky při záťaží	-		-	300
Max. počet úděrov při záťaží	2700	-	min	mil
Priemer upinacieho hrdla	66 mm		66 mm
Priemer vrtu do betónu	-		50	mm
Tunelový vrták do betónu, tehly a vápenocveho pieskovca	-		80	mm
Jadnova vítacia hlavica do betónu, tehly a vapencoveho pieskovca	-		150	mm
Hmotnost počta výkonávacieho predpisu EPTA 01/2014	7,8 kg		8,2 kg
Informácia o hluku:Nameřané hodnoty určené v súlado s EN 82841.V triode A posudzovaná hladina hluku pristroja čini typicky:Hladina akustickeho tlaku / Kolisavost K	88 dB(A) / 3 dB(A)		96 dB(A) / 3 dB(A)
Hladina akustickeho výkonu / Kolisavost K	99 dB(A) / 3 dB(A)		107 dB(A) / 3 dB(A)
Používajte ochranu sluchu.
Informácie o vibráclách: Celkové hodnoty vibrácií (vektorový súčottroch smerov) zstene v zmysie EN 62841.Hodnota vibracných emisil a , / Kolisavost KVítanie do betónu.	-		18,4	1,5m/s2m/s
Osoklávanie	13,0 m/s2/1,5m/s2		13,0 m/s2/1,5 m/s

POZOR!

Úroveň vibrácií a emisíl hluku uvedená v tomto informačnom liste bola meraná v súlade so štandardizovanou skuškou uvedenou v EN 62841 a može sa použit' na porovnanie jedného nástroja s druhým. Může sa použit' v predbežnom posúdení expozície.

VAROVANIE! Prečitajte si všetky výstražné upozornení, pokyny, znázornenia a specifikacie pre toto elektrické náradie. Zanedbanie pri docrižavaní výstražných upozornení a pokynov uvedených v nasledujícom texte može mat za nasledok zásah elektrickým průdom, spôsobít požiar a'alebo třažke poraneme. Tieto Výstražné upozornenia a bezpečnostné pokyny starostilvo uschovajte na budúce použitle.

BEZPEČNOSTNĚ POKYNY PRE KLADIVA

Bezpečnostné pokyny na používanie vrtacieho kladiva s dlhými vrtákmi

Pri manipuláci s nasadzovanými nástrojmi použivajte ochranné rukavice.

Pripojovaci kábel držle mimo pracovnej oblasti stroja. Kábel smenije vždy smerom dozadu od stroja.

K700 S: Sekacie kladivo možno univerzálné používař na sekanie do kameňa a betónu.

- Poranenia oci sposobene clastockami necistot. Vždy nosle ochranne okuliare, pevně dlhé nohavice a pevnů obuv. - Vdýchnutie jedovatých druhov prachu.

SIETOVA PRÍPOJKA

Pripojenie len k jednotázovému striedavému průdu a len k sietovému napátlu uvedenému na typovom štítku. Možné je aj pripojenie do zásuviek bez ochranného kontaktu, pretože ide o konštrukciu triedy ochrany II.

Pri vítaní alebo práci s vítacím kladivom nevyvijajte priliš veľků silu. Nechajte vítacie kladivo urobit prácu za vás.

PRÁCA V CHLADE

1. Na náradie nasadte vrdák alebo sekáč

2. Náradie priložle k zvyšněmu kusu belčnu.

3. Vždy na niekofko sekúnd stlačte tlačidlo spinača a následne ho znovu pustile.

Pred prvým použitim pristroja si pozome prečitajte návod na obsluhu.

POZOR! NEBEZPEČENSTVO!

Pred každou práccu na stroji vytiahnite zástrčku zo zásuvky.

Používajte ochranné rukavice!

Odpad z elektrických a elektronických zariadeni sa

nesmie likvidovat spolu s domovym odpadom.

Odped z elektrickych a elektronickych zahadeni

treba zbiferat a likvidovat oddelene.

Pred likvidaciou odstrante zo zariadeni osvetlovacie

odpad z elektrických a elektronických zariaden

Opálovným použitím a recykláciou vášho odpadu z

elektrických a elektronických zariadení prisniewate k

zeižovanju potreby surowin

Odnad z elektrickich a elektrnickich zariadeni

Oupaz z elektrych u elektrichych zahaden skrakov spazé, prátkovo použíklná měrničky

obsahuje čenhe, opatovne pouziterne materiary

Klore pri ekologickéj likvidacií nehmozu that

negativne učinky na životne prostredie a vase

Zdravie.

Britská značka zhody

Značka zhody na Ukrajine

Značka zhody pre oblast' Eurázie

Broj okretaja u praznom hodu

Napon

Izmjenična struja

My jako výrobce prohlašujeme na svou vlastní odpověcnost, že produkt popsaný v části „Technické údaje” spíňuje všechna prísušná nařízení a směrnice uvedené ríže a že byly použitý nasledující harmonizované normy.

ES VYHLASENIE O ZHODE

Namerená hladina akustického výkonu: 94 dB (A)

Postup posouzení shody podle Prichy VI

smerice 2000/14/ES

Autorizovaná osoba č: 0158

DEKRA Testing and Certification GmbH

Namerana hladina akustického výkonu: 94 dB (A)

Zplnomocněn k sestavování technických podkladů.
