Typ výrobku	Vrtačka
Značka	Narex
Model	EV 13 G-2A
Napětí	230 V
Kmitočet	50–60 Hz
Výkon	760 W
Volnoběžné otáčky (1. rychlost)	0–1 100 min⁻¹
Volnoběžné otáčky (2. rychlost)	0–3 050 min⁻¹
Předvolba otáček	Ano
Pravý/levý chod	Ano
Max. průměr vrtání (ocel)	13 mm
Max. průměr vrtání (hliník)	16 mm
Max. průměr vrtání (dřevo)	45 mm
Průměr vrtáku	1,5–13 mm
Sklíčidlo	Samosvorné sklíčidlo Auto-Lock
Hmotnost	2,1 kg
Třída ochrany	II (dvojitá izolace)
Přídavná rukojeť	Nastavitelná SOFTGRIP
Hloubkový doraz	Ano
Hladina akustického tlaku	84,5 dB(A)

Často kladené otázky - EV 13 G-2A Narex

Jak nasadit vrták do samosvorného sklíčidla?

Otevřete sklíčidlo, dokud do něj nebudete moci vložit nástroj. Vložte vrták, poté uchopte objímku sklíčidla a silně jí otáčejte, dokud neuslyšíte cvaknutí. Sklíčidlo se pak automaticky uzamkne.

Jak nastavit rychlost otáčení?

Použijte kolečko předvolby [8] i během provozu. Otáčejte jím směrem k + pro zvýšení rychlosti. Můžete také upravit tlak na spínači pro plynulý rozběh.

Jak používat přídavnou rukojeť?

Z bezpečnostních důvodů vždy používejte přídavnou rukojeť SOFTGRIP [11] nasazenou na krčku vřetena. Její polohu i polohu hloubkového dorazu můžete změnit otáčením rukojeti.

Jak změnit směr otáčení?

Přepněte přepínač směru otáčení [9] doprava pro levý chod, nebo doleva pro pravý chod. Tuto změnu provádějte, když je nástroj v klidu.

Jak demontovat samosvorné sklíčidlo?

Zasuňte imbusový klíč [15] do sklíčidla. Podržte sklíčidlo za upínací plochu [2] plochým klíčem (13 mm) a odšroubujte otáčením imbusového klíče doleva.

Jaký je výkon vrtačky Narex EV 13 G-2A?

Vrtačka má výkon 760 W při napětí 230 V a kmitočtu 50–60 Hz.

Jaké příslušenství se doporučuje?

Doporučuje se používat vrtáky z rychlořezné oceli na kov, vrtací stojan pro přesnost a svěrák pro upevnění obrobků. Příslušenství je k dispozici v prodejnách nářadí.

Jak udržovat vrtačku?

Pravidelně čistěte nástroj, zejména větrací otvory. Po přibližně 200 hodinách zkontrolujte délku uhlíků: pokud jsou kratší než 5 mm, vyměňte je. U složitých úkonů se obraťte na autorizované servisní středisko.

Kdy je třeba vyměnit uhlíky?

Uhlíky je třeba vyměnit, když měří méně než 5 mm nebo když se nástroj automaticky vypne. Svěřte výměnu autorizovanému servisnímu středisku.

Kde najít servisní středisko Narex?

Aktualizovaný seznam autorizovaných servisních středisek naleznete na internetových stránkách www.narex.cz v sekci „Servisní střediska“.

NÁVOD K OBSLUZE EV 13 G-2A Narex

Symboly použité v návodu a na stroji

Symboly použité v návode a na stroji

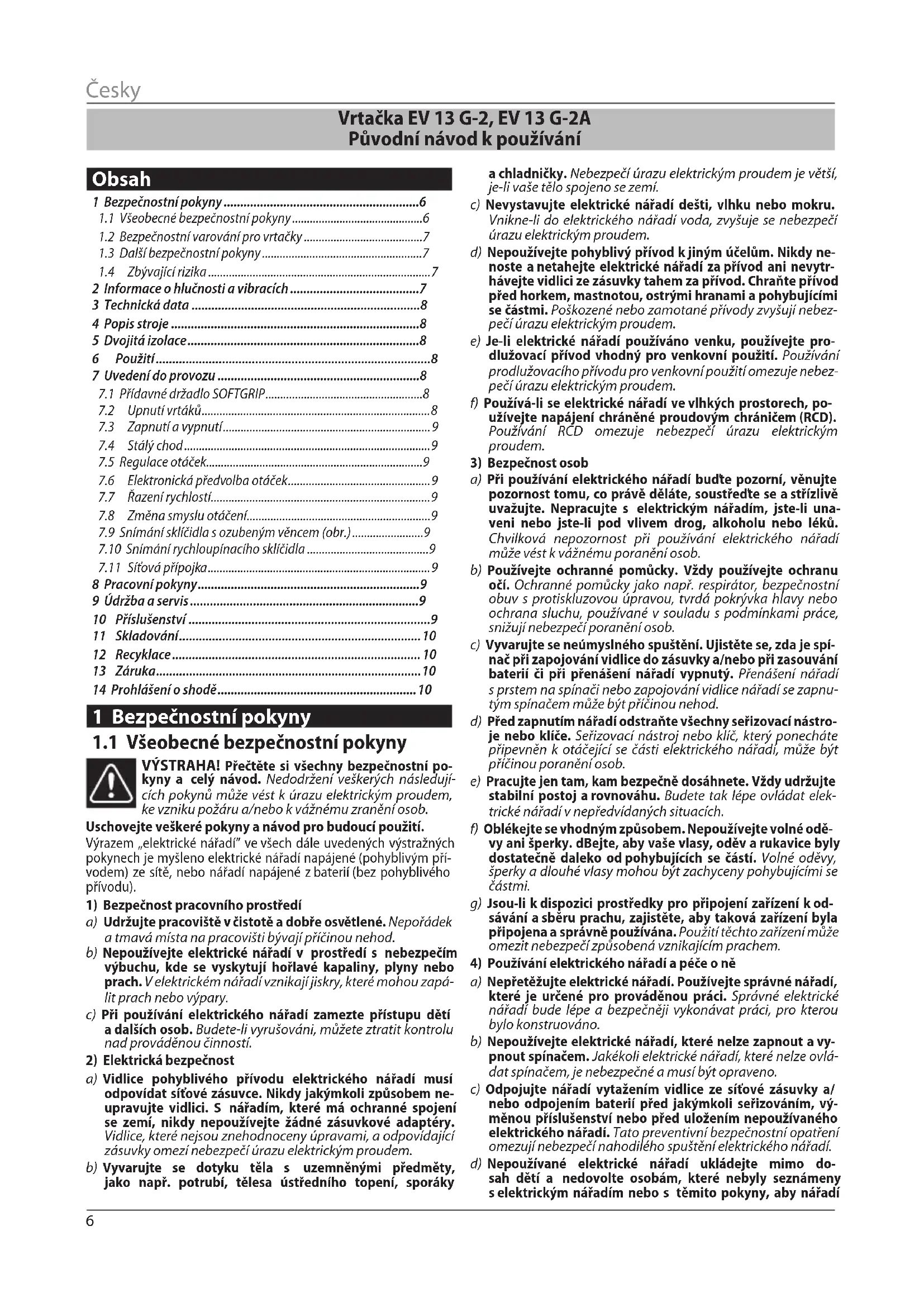

Původní návod k používání

Obsah

1 Bezpečnostní pokyny....6

1.1 Všeobecné bezpečnostní pokyny....6
1.2 Bezpečnostní varování pro vrtačky 7
1.3 Další bezpečnostní pokyny....7
1.4 Zbývající rizika....7

2 Informace o hlučnosti a vibracích....7
3 Technická data 8
4 Popis stroje 8
5 Dvojitá izolace....8
6 Použití....8
7 Uvedení do provozu....8

7.1 Přídavné držadlo SOFTGRIP....8
7.2 Upnutí vrtáků....8
7.3 Zapnutí a vypnutí....9
7.4 Stálý chod....9
7.5 Regulace otáček....9
7.6 Elektronická předvolba otáček....9
7.7 Razení rychlostí....9
7.8 Změna smyslu otáčení....9
7.9 Snímání sklíčidla s ozubeným věncem (obr.)....9
7.10 Snímání rychloupínacího sklíčidla 9
7.11 Sítová přípojka....9

8 Pracovní pokyny....9
9 Údržba a servis....9
10 Příslušenství 9
11 Skladování....10
12 Recyklace....10
13 Záruka....10
14 Prohlášení o shodě....10

1 Bezpečnostní pokyny

1.1 Všeobecné bezpečnostní pokyny

VÝSTRAHA! Přečtěte si všechny bezpečnostní pokyny a celý návod. Nedodržení veškerých následujících pokynů může vést k úrazu elektrickým proudem, ke vzniku požáru a/nebo k vážnému zranění osob.

Uschovejte veškeré pokyny a návod pro budoucí použití.

Výrazem „elektrické nářadí” ve všech dále uvedených výstražných pokynech je myšleno elektrické nářadí napájené (pohyblivým přívodem) ze sítě, nebo nářadí napájené z baterií (bez pohyblivého přívodu).

1) Bezpečnost pracovního prostředí
a) Udržujte pracoviště v čistotě a dobře osvětlené. Nepořádek a tmavá místa na pracovišti bývají přičinou nehod.
b) Nepoužívejte elektrické nářadí v prostředí s nebezpečím výbuchu, kde se vyskytují hořlavé kapaliny, plyny nebo prach. V elektrickém nářadí vznikají jiskry, které mohou zapálit prach nebo výpary.
c) Při používání elektrického nářadí zamezte přístupu dětí a dalších osob. Budete-li vyrušováni, můžete ztratit kontrolu nad prováděnou činností.
2) Elektrická bezpečnost
a) Vidlice pohyblivého přívodu elektrického nářadí musí odpovídat sítové zásuvce. Nikdy jakýmkoli způsobem neupravujte vidlici. S nářadím, které má ochranné spojení se zemí, nikdy nepoužívejte žádné zásuvkové adapté. Vidlice, které nejsou znehodnoceny úpravami, a odpovídající zásuvky omezí nebezpečí úrazu elektrickým proudem.
b) Vyvarujte se dotyku těla s uzemněnými předměty, jako např. potrubí, tělesa ústředního topení, sporáky

a chladničky. Nebezpečí úrazu elektrickým proudem je větší, je-li vaše tělo spojeno se zemí.

c) Nevystavujte elektrické nářadí dešti, vlhku nebo mokru. Vnikne-li do elektrického nářadí voda, zvyšuje se nebezpečí úrazu elektrickým proudem.
d) Nepoužívejte pohyblivý přívod k jiným účelům. Nikdy nenoste a netahejte elektrické nářadí za přívod ani nevytrhávejte vidlici ze zásuvky tahem za přívod. Chraňte přívod před horkem, mastnotou, ostrými hranami a pohybujícími se částmi. Poškozené nebo zamotané přívody zvyšují nebezpeči úrazu elektrickým proudem.
e) Je-li elektrické nářadí používáno venku, používejte prodlužovací přívod vhodný pro venkovní použití. Používání prodlužovacího přívodu pro venkovní použití omezuje nebezpečí úrazu elektrickým proudem.
f) Používá-li se elektrické nářadí ve vlhkých prostorech, používejte napájení chráněné proudovým chráničem (RCD). Používání RCD omezuje nebezpečí úrazu elektrickým proudem.

3) Bezpečnost osob

a) Při používání elektrického nářadí buděte pozorní, věnujte pozornost tomu, co právě děláte, soustředěte se a střizlivě uvažujte. Nepracujte s elektrickým nářadím, jste-li unaveni nebo jste-li pod vlivem drog, alkoholu nebo léků. Chvilková nepozornost při používání elektrického nářadí může vést k vážnému poranění osob.
b) Používejte ochranné pomůcky. Vždy používejte ochranu oči. Ochranné pomůcky jako např. respirátor, bezpečnostní obuv s protiskluzovou úpravou, tvrdá pokrývka hlavy nebo ochrana sluchu, používané v souladu s podmínkami práce, snižují nebezpečí poranění osob.
c) Vyvarujte se neúmyslného spuštění. Ujistěte se, zda je spínač při zapojování vidlice do zásuvky a/nebo při zasouvání baterií či při přenášení nářadí vypnutý. Přenášení nářadí s prstem na spínači nebo zapojování vidlice nářadí se zapnutým spínačem může být přičinou nehod.
d) Před zapnutím nářadí odstraňte všechny seřizovací nástroje nebo klíče. Seřizovací nástroj nebo klíč, který ponecháte připevněn k otáčející se části elektrického nářadí, může být příčinou poranění osob.
e) Pracujte jen tam, kam bezpečně dosáhnete. Vždy udržujte stabilní postoj a rovnováhu. Budete tak lépe ovládat elektrické nářadí v nepředvídaných situacích.
f) Oblékejte se vhodným způsobem. Nepoužívejte volné oděvy ani šperky. dBejte, aby vaše vlasy, oděv a rukavice byly dostatečně daleko od pohybujících se částí. Volné oděvy, šperky a dlouhé vlasy mohou být zachyceny pohybujícími se částmi.
g) Jsou-li k dispozici prostředky pro připojení zařízení k od-sávání a sběru prachu, zajistěte, aby taková zařízení byla připojena a správně používána. Použití těchto zařízení může omezit nebezpečí způsobená vznikajícím prachem.
4) Používání elektrického nářadí a péče o ně
a) Nepřetěžujte elektrické nářadí. Používejte správné nářadí, které je určené pro prováděnou práci. Správné elektrické nářadí bude lépe a bezpečněji vykonávat práci, pro kterou bylo konstruováno.
b) Nepoužívejte elektrické nářadí, které nelze zapnout a vypnout spínačem. Jakékoli elektrické nářadí, které nelze ovládat spínačem, je nebezpečné a musí být opraveno.
c) Odpojujte nářadí vytažením vidlice ze síťové zásuvky a/nebo odpojením baterií před jakýmkoli seřizováním, výměnou příslušenství nebo před uložením nepoužívaného elektrického nářadí. Tato preventivní bezpečnostní opatření omezují nebezpečí nahodilého spuštění elektrického nářadí.
d) Nepoužívané elektrické nářadí ukládejte mimo do- sah dětí a nedovolte osobám, které nebyly seznámeny s elektrickým nářadím nebo s těmito pokyny, aby nářadí

použivaly. Elektrické nářadí je v rukou nezkušených uživatelů nebezpečné.

e) Udržujte elektrické nářadí. Kontrolujte seřízení pohybujících se částí a jejich pohyblivost, soustředte se na praskliny, zlomené součásti a jakékoli další okolnosti, které mohou ohrozit funkci elektrického nářadí. Je-li nářadí poškozeno, před dalším používáním zajistěte jeho opravu. Mnoho nehod je způsobeno nedostatečně udržovaným elektrickým nářadím.
f) Řezací nástroje udržujte ostré a čisté. Správně udržované a naostřené žezací nástroje s menší pravděpodobností zachytí za materiál nebo se zablokují a práce s nimi se snáze kontroluje.
g) Elektrické nářadí, příslušenství, pracovní nástroje atd. používejte v souladu s těmito pokyny a takovým způsobem, jaký byl předepsán pro konkrétní elektrické nářadí, a to s ohledem na dané podmínky práce a druh prováděné práce. Používání elektrického nářadí k provádění jiných činností, než pro jaké bylo určeno, může vést k nebezpečným situacím.
5) Servis
a) Opravy vašeho elektrického nářadí svěřte kvalifikované osobě, které bude používat identické náhradní díly. Tímto způsobem bude zajištěna stejná úroveň bezpečnosti elektrického nářadí jako před opravou.

1.2 Bezpečnostní varování pro vrtačky

• Používejte přídavnou rukojeť (přídavné rukojeti), je-li (jsou-li) dodávána (dodávány) s nářadím. Ztráta kontroly může způsobit zranění osoby.
• Pri provádění činnosti, kde se obráběcí nástroj může dotknout skrytého vedení nebo svého vlastního přívodu, držte elektromechanické nářadí za úchopové izolované povrchy. Dotyk obráběcího nástroje se „živým“ vodičem může způsobit, že se neizolované kovové části elektromechanického nářadí stanou „živými“ a mohou vést k úrazu uživatele elektrickým proudem.

1.3 Další bezpečnostní pokyny

• Kontrolujte pravidelně sítovou zástrčku a kabel a při poškození je nechte vyměnit v autorizovaném zákaznickém servisu.
• Pred připojením k elektrické síti musí být spínač ve vypnuté poloze.
• Sítový kabel vedte vždy od nářadí dozadu. Sítový kabel se nesmí namáhat taháním a nesmí ležet na ostrých hranách nebo přes ně vést.
• Při práci dBejte na bezpečný a stabilní postoj.
• Nepracujte ve vlhkém prostředí.
• Když do elektrického nářadí pronikne vlhkost, vytáhněte síto-vou zástrčku ze zásuvky a nechte elektrické nářadí zkontrolovat v autorizovaném zákaznickém servisu.
• Zapojeného elektrického nářadí se nedotýkejte mokrýma rukama.
• Používejte vhodné osobní ochranné pomůcky: chrániče sluchu, ochranné brýle, při prašných pracích respirátor a při výměně nástroje ochranné rukavice, pevnou obuv.

1.4 Zbývající rizika

I v případě správného používání nářadí a při dodržování všech příslušných bezpečnostních předpisů mohou z důvodu konstrukčního provedení nářadí a provozu nářadí vznikat následující zbývající bezpečnostní rizika:

• Nebezpečí způsobené sítovým kabelem.
• Zdraví škodlivá koncentrace prachu při práci v nedostatečně větraných prostorech.
• Poranění při dotyku dílů pod elektrickým napětím při demon-táži nářadí nebo jeho dílů, pokud není zástrčka síťového ka-belu vytažená ze zásuvky.
• Používejte jen originální náhradní díly.

2 Informace o hlučnosti a vibracích

Hodnoty byly naměřeny v souladu s EN 62841.

Vrtání

Hladina akustického tlaku L _n0 = 84,5 dB (A).

Nepřesnost měření K = 1,5 dB (A).

POZOR! Při práci vzniká hluk! Používejte ochranu sluchu!

Hodnota vibrací a, (součet vektorů ve třech směrech) a nepřesnost K zjištěné podle EN 62841:

Vrtání a_h=3,0 m.s^-2

Nepřesnost měření K = 1,0 m.s ^-2 .

Uvedené hodnoty vibrací a hlučnosti byly změřeny podle zkušebních podmínek uvedených v EN 62841 a slouží pro porovnání nářadí. Jsou vhodné také pro předběžné posouzení zatížení vibracemi a hlukem při použití nářadí.

Uvedené hodnoty vibrací a hlučnosti se vztahují k hlavnímu použití elektrického nářadí. Při jiném použití elektrického nářadí, s jinými nástroji nebo při nedostatečné údržbě se zatížení vibracemi a hlu-kem může během celé pracovní doby výrazně zvýšit.

Pro přesné posouzení během předem stanovené pracovní doby je nutné zohlednit také dobu chodu nářadí na volnoběh a vypnutí nářadí v rámci této doby. Tím se může zatížení během celé pracovní doby výrazně snížit.

3 Technická data

Typ EV 13 G-2 EV 13 G-2A
Napájecí napětí (V) 230 230
Sítový kmitočet (Hz) 50–60 50–60
Příkon (W) 760 760
Otáčky při zatížení (min ^-1 )
1. rychl. stupeň 0–600 0–600
2. rychl. stupeň 0–1 750 0–1 750
Otáčky naprázdno (min ^-1 )
1. rychl. stupeň 0–1 100 0–1 100
2. rychl. stupeň 0–3 050 0–3 050
Předvolba otáček	√	√
Otáčení vpravo – vlevo	√	√
Rozsah sklíčidla ø (mm) 1,5–13	1,5–13
Závit na vřetenu	1/2“–20 UNF	1/2“–20 UNF
Rychloupínací sklíčidlo Auto-Lock	×	√
Vrtání ø max (mm)
do oceli	13	13
do hliníku	25	16
do dřeva	45	45
Upínací krk ø (mm)	43	43
Hmotnost (kg)	2,0	2,1
Třída ochrany	II /回	II /回

4 Popis stroje

[1].....Sklíčidlo s ozubeným věncem
[2].....Plošky na vřetenu
[3].....Upínací krk
[5].....Větrací otvory
[6].....Aretační kolík
[7].....Spínač / regulátor
[8].....Kolečko předvolby otáček
[9].....Páčka přepínače
[10] ..Páčka řazení rychlostí
[11] ..Přídavné držadlo
[12] ..Dorazová tyč
[13] ..Klička sklíčidla
[14] ..Stranový klíč*
[15] ..Klíč šestihranný zástrčný*
[16] ..Rychloupínací sklíčidlo

*) Zobrazené nebo popsané příslušenství nemusí být součástí dodávky.

5 Dvojitá izolace

Pro maximální bezpečnost uživatele jsou naše přístroje konstruovány tak, aby odpovídaly platným evropským předpisům (normám EN). Přístroje s dvojitou izolací jsou označeny mezinárodním symbolem dvojitého čtverce. Takové přístroje nesmějí být uzemněny a k jejich napájení stačí kabel se dvěma žilami. Přístroje jsou odrušeny podle normy EN 55014.

6 Použití

Stroj je určen k vrtání do dřeva, kovu, keramiky a umělé hmoty. Stroje s elektronickou regulací a chodem vpravo / vlevo jsou také vhodné k šroubování a řezání závitů (Jen pro měkké případy šroubových spojů).

Při použití v rozporu s určeným účelem přebírá odpovědnost uživatel.

7 Uvedení do provozu

Nesprávné používání může způsobit poškození nářadí. dBejte proto těchto pokynů:

– Používejte vždy ostré vrtáky.
- Zatěžujte nářadí tak, aby nedošlo k velkému snížení otáček anebo k zastavení.
- Rychlostní stupeň zařazujte vždy za klidu stroje nebo při doběhu při nízkých otáčkách, v žádném případě při vrtání nebo jinak zatíženém stroji.

Zkontrolujte, zda údaje na výrobním štítku souhlasí se skutečným napětím zdroje proudu.

Zkontrolujte, zda typ zástrčky odpovídá typu zásuvky.

Nářadí určené pro 230 V se smí připojit i na 220/240 V.

VAROVÁNÍ! Nebezpečí poranění při použití elektrického nářadí při nesprávném napájení ze sítě.

7.1 Přídavné držadlo SOFTGRIP

Z důvodu bezpečnosti používejte vždy přídavné držadlo [11] pevně upnuté na upínacím krku [3]. Dorazovou tyčí [12] lze nastavit hloubku vrtání. Otáčením držadla lze změnit polohu přídavného držadla a hloubkového dorazu.

7.2 Upnutí vrtáků

Sklíčidlo s ozubeným věncem

Sklíčidlo natolik otevřete, až lze nasadit nástroj. Nástroj nasadte. Nasadte nástroj a pomocí kličky sklíčidla [13] jej rovnoměrně upněte.

Rychloupínací sklíčidlo

Sklíčidlo natolik otevřete, až lze nasadit nástroj. Nástroj nasadte.

Objímku rychloupínacího sklíčidla utáhněte silně rukou, až je slyšet jasné přeskočení („klik“). Sklíčidlo se tímto automaticky zajistí.

Zajištění se opět uvolní, budete-li k odejmutí nástroje otáčet objímkou v protisměru.

Pozor u horkého sklíčidla:

Při delších pracovních úkonech, zejména u přiklepového vrtání, se sklíčidlo může silně zahřát. V tomto případě se doporučuje nosit ochranné rukavice.

7.3 Zapnutí a vypnutí

Stisknutím tlačitka spínače [7] se stroj uvede do chodu a uvolněním se zastaví.

7.4 Stálý chod

Stisknutím tlačítka spínače [7] na doraz a současně zatlačením are- tačního kolíku [6] se dosáhne stálého chodu.

Opětovným stisknutím tlačitka spínače [7] a uvolněním se stálý chod přeruší.

7.5 Regulace otáček

Lehkým a postupným stisknutím tlačítka regulátoru [7] docílite nízkých otáček a kontrolovaného plynulého rozeběhu.

Postupným dalším tisknutím tlačítka se otáčky zvyšují na předvolené.

7.6 Elektronická předvolba otáček

Kolečkem předvolby [8] se nastavují - i za chodu stroje - požadované předvolené otáčky.

Potřebné otáčky jsou závislé na druhu vrtaného materiálu a doporučuje se ověřit si je praktickou zkouškou.

Při velkém zatížení stroje, kolečko předvolby [8] nastavit do krajní polohy ve směru + (maximální otáčky - regulace odpojena).

Po delší práci s nízkými otáčkami nechte stroj běžet 3 minuty na-prázdno při maximálních otáčkách, aby se motor ochladil.

7.7 Řazení rychlostí

Řadící páčkou rychlostí [10] můžete nastavit 2 rychlostní stupně:

1. Rychlost - nižší rychlostní stupeň – vyšší kroutící moment
2. Rychlost - vyšší rychlostní stupeň – nižší kroutící moment

V každém rychlostním stupni můžete konečné otáčky nastavit elektronickou předvolbou. Nejdříve však volte vždy mechanický rychlostní stupeň.

V žádném případě ne při zatížení stroje.

7.8 Změna smyslu otáčení

Nastavte přepínač směru otáčení [9] vpravo (chod vlevo) nebo vlevo (chod vpravo). Chod vlevo umožnuje např. řezání závitů a uvolňování šroubů či matic.

Přepínání je blokováno při stisknutí tlačítka regulátoru. Změnu smyslu otáčení provádějte za klidu stroje.

POZOR! Při použití levého běhu je třeba sklíčidlo zvlášť pevně našroubovat.

7.9 Snímání sklíčidla s ozubeným věncem (obr.)

Vřeteno přidržte na plochách [2] otevřeným klíčem (13 mm Zastrčte kličku sklíčidla [13] do jednoho otvoru na sklíčidle a otáčením vlevo sklíčidlo vyšroubujte. Pevně upnuté sklíčidlo uvolníte údery kladívkem na kličkou sklíčidla [13].

7.10 Snímání rychloupínacího sklíčidla

Upněte šestihranný klíč [15] do sklíčidla. Přidržte vřeteno na ploškách [2] stranovým klíčem (13 mm). Otáčením sklíčidla vlevo šestihranným klíčem sklíčidlo sešroubujete. Pevně upnuté sklíčidlo uvolníte údery kladívkem na šestihranný klíč.

Při našroubování sklíčidla postupujte opačně.

7.11 Sítová přípojka

VAROVÁNÍ! Nebezpečí poranění při použití elektrického nářadí při nesprávném napájení ze sítě.

Nářadí se smí používat pouze s jednofázovým střídavým proudem s jmenovitým napětím 220–240 V / 50–60 Hz. Nářadí má dvojitou izolaci proti úrazu elektrickým proudem podle normy EN 62841 a má integrovanou funkci odrušení podle normy EN 55014.

Před zapnutím nářadí zkontrolujte, zda se údaje na typovém štítku shodují se skutečným napětím elektrické přípojky.

Sítový kabel lze v případě potřeby prodloužit následujícím způsobem:

• délka 20 m, průřez vodiče 3 × 1,5 mm ^2
• délka 50 m, průřez vodiče 3 × 2,5 mm ^2

Používejte pouze takové prodlužovací kabely, které jsou určené pro použití venku a jsou odpovídajícím způsobem označené.

Provoz s elektrickým generátorem (EG) s pohonem spalovacím motorem

Výrobce nářadí neručí za bezchybný provoz nářadí s libovolným EG. Nářadí lze používat s EG, pokud jsou splněné následující podmínky:

» Výstupní napětí EG musí být vždy v rozsahu 230 VAC ±10 %, EG by měl být vybavený automatickou regulací napětí (AVR – Automatic Voltage Regulation), bez této regulace nemusi nářadí pracovat správně a může se i poškodit!
» Výkon EG musí být minimálně 2,5 krát větší než připojovací hodnota nářadí.
» Při provozu s EG s nedostatečným výkonem mohou kolísat otáčky a výkon nářadí se může snížit.

8 Pracovní pokyny

Vrtáky

Pro ocel použijte bezvadné a naostřené vrtáky z kvalitní rychlořezné oceli.

Vrtací stojany

Pro přesné vrtání na menších dílech doporučujeme použít stojan pro vrtání.

Svěrák

Rádně upněte obráběné díly do šroubového svěráku. Tím zamezíte otočení dílu a možnému úrazu.

Řezání závitů

Důkladně upněte závitník ve sklíčidle značnou silou, jinak dojde k jeho proklouznutí.

9 Údržba a servis

POZOR! Nebezpečí poranění elektrickým proudem. Před jakoukoliv manipulací se strojem vytáhněte síťovou zástrčku ze zásuvky!

Větrací otvory [5] krytu motoru nesmí být ucpané.

Po cca 200 hodinách provozu se musí provést následující práce:

• Kontrola délky kartáčů. Kartáče kratší než 5 mm vyměnit za nové.
  – Výměna mazacího tuku v převodové skříni a ložiskách.

Doporučujeme nářadí pravidelně čistit. Pokud použijete čisticí prostředky obsahující rozpouštědla, může dojít k poškození lakovahých povrchů nebo plastových dílů. Pokud takové čisticí prostředky používáte, doporučujeme je nejprve vyzkoušet na malém místě, které není vidět. Větrací otvory krytu motoru nesmí být ucpané! Výměnu uhlíků, síťového kabelu atd. nechte provést v autorizovaném servisu. Po nárazu nářadí je nutné nechat nářadí zkontrolovat v autorizovaném servisu, aby se zabránilo mechanickému nebo elektrickému nebezpečí.

POZOR! Se zřetelem na bezpečnost před úrazem elektrickým proudem a zachování třídy ochrany, se musí všechny práce údržby a servisu, které vyžadují demon-

táž kapoty stroje, provádět pouze v autorizovaném servisním středisku!

Aktuální seznam autorizovaných servisů naleznete na našich webových stránkách www.narex.cz.

10 Příslušenství

Příslušenství doporučované k použití s tímto nářadím je běžně do- stupné v prodejnách s ručním elektronářadím.

11 Skladování

Zabalený stroj lze skladovat v suchém skladu bez vytápění, kde teplota neklesne pod -5 °C.

Nezabalený stroj uchovávejte pouze v suchém skladu, kde teplota neklesne pod +5 °C a kde bude zabráněno náhlým změnám teploty.

12 Recyklace

Elektronářadí, příslušenství a obaly by měly být dodány k opětovnému zhodnocení nepoškozující životní prostředí.

Pouze pro země EU:

Nevyhazujte elektronářadí do domovního odpadu!

Podle evropské směrnice 2002/96/ES o starých elektrických a elektronických zařízeních a jejím prosazení v národních zákonech musí být neupotřebitelné rozebrané elektronářadí shromážděno k opětovnému zhodnocení nepoškozujícímu životní prostředí.

13 Záruka

Pro naše stroje poskytujeme záruku na materiální nebo výrobní vady podle zákonných ustanovení dané země, minimálně však 12 měsíců. Ve státech Evropské unie je záruční doba 24 měsíců při výhradně soukromém používání (prokázáno fakturou nebo dodacím listem).

Škody vyplývající z přirozeného opotřebení, přetěžování, nesprávného zacházení, resp. škody zaviněné uživatelem nebo způsobené použitím v rozporu s návodem k obsluze, nebo škody, které byly při nákupu známy, jsou ze záruky vyloučeny.

Reklamace mohou být uznány pouze tehdy, pokud bude stroj v ne-rozebraném stavu zaslán zpět dodavateli nebo autorizovanému servisnímu středisku NAREX. Dobře si uschovejte návod k obsluze, bezpečnostní pokyny, seznam náhradních dílů a doklad o koupi. Jinak platí vždy dané aktuální záruční podmínky výrobce.

Poznámka

Na základě neustálého výzkumu a vývoje jsou vyhrazeny změny zde uvedených technických údajů.

14 Prohlášení o shodě

EV 13 G-2, EV 13 G-2A:

Prohlašujeme, že toto zařízení splňuje požadavky následujících norem a směrnic.

Bezpečnost

EN 62841-1:2016

EN 62841-2-1:2018

EN ISO 3744:2011

EN ISO 5349-1:2002

EN ISO 12100:2011

Směrnice 2006/42/EC

Elektromagnetická kompatibilita

EN 55014-1 ed. 4:2017

EN 55014-2 ed. 2:2017

Místo uložení technické dokumentace:

Narex s.r.o., Chelčického 1932, 470 01 Česká Lípa, Česká republika

Myn

Narex s.r.o.

Chelčického 1932 Jaroslav Hybner

470 01 Česká Lípa

Jednatel společnosti

05.01.2022

Vítačka EV 13 G-2, EV 13 G-2A

1 Bezpečnostné pokyny 11

1.1 Všeobecné bezpečnostné pokyny....11
1.2 Bezpečnostné pokyny pre vítačky 12
1.3 Dalšie bezpečnostné pokyny....12
1.4 Zvyšné riziká....12

1 Bezpečnostné pokyny

1.1 Všeobecné bezpečnostné pokyny

2) Elektrická bezpečnost

1.2 Bezpečnostné pokyny pre vítačky

POZOR! Pri práci vzniká hluk! Používajte ochranu sluchu!

Typ EV 13 G-2 EV 13 G-2A
Napájacie napätie (V) 230 230
Sietový kmitočet (Hz) 50–60 50–60
Príkon (W) 760 760
Otáčky při zaťažení (min ^-1 )
1.rychl. stupeň 0–600 0–600
2.rychl. stupeň 0–1 750 0–1 750
Otáčky naprázdno (min ^-1 )
1.rychl. stupeň 0–1 100 0–1 100
2.rychl. stupeň 0–3 050 0–3 050
Predvol’ba otáčok	√	√
Pravý beh/l’avý beh	√	√
Rozsah sklúčidla ø (mm) 1,5–13	1,5–13
Závit výtacieho vretena	1/2“–20 UNF	1/2“–20 UNF
Rychloupínacie sklúčidlo Auto-Lock	×	√
Vřtanie ø max (mm)
v oceli	13	13
v hliníku	25	16
v dreve	45	45
Upínací krk ø (mm)	43	43
Hmotnosť (kg)	2,0	2,1
Tieda ochrany	II / ☑	II / ☑

4 Opis náradia

[16] ..Rychloupínacie sklúčidlo

– Používajte vždy ostré vrtáky.

Rychloupínacie sklúčidlo

Objímku rychloupínacieho sklúčidla rukou energicky pritiahnite, kým nepočujete zretelné zaskočenie („kliknutie“). Sklúčidlo sa tým automaticky zaaretuje.

Stlačením tlačidla spínača [7] sa stroj uvedie do chodu a uvoľnením sa zastaví.

7.4 Stály chod

Stlačením tlačitka spínača [7] na doraz a súčasne zatlačením are-tačného kolíka [6] sa dosiahne stály chod.

Opätovným stlačením tlačidla spínača [7] a uvol'nením sa stály chod preruší.

L'ahkým a postupným stlačením tlačidla regulátora [7] docielite nízke otáčky a kontrolovaný plynulý rozbeh.

7.6 Elektronická předvolba otáčok

Kolieskom predvolby [8] sa nastavujú -aj za chodu stroja- požadované predvolené otáčky.

POZOR! Pri použití otáčania dolava naskrutkujte sklúčidlo osobitne pevne.

7.10 Demontáž rychloupínacieho sklúčidla (obr.)

Riadne upnite obrobky do skrutkového zveráka. Tým zabránite otočeniu obrobkov a možnému úrazu.

Rezanie závitov

Dôkladne upnite závitník v sklúčidle značnou silou, inak dôjde k jeho preklznutiu.

9 Údržba a servis

POZOR! Nebezpečenstvo poranenia elektrickým prúdom. Pred akoukolvek manipuláciou so strojom vytiahnite sietovú zástrčku zo zásuvky!

Nevyhadzujte elektronáradie do domového odpadu!

Elektromagnetická kompatibilita

EN 55014-1 ed. 4:2017

EN 55014-2 ed. 2:2017

Místo uložení technické dokumentace:

Narex s.r.o., Chelčického 1932, 470 01 Česká Lípa, Česká republika

Myn

Narex s.r.o.

Chelčického 1932 Jaroslav Hybner

470 01 Česká Lípa

Jednatel společnosti

05.01.2022

Drill EV 13 G-2, EV 13 G-2A

Narex s.r.o., Chelčického 1932, 470 01 Česká Lípa, Czech Republic

Myn

Narex s.r.o.

Chelčického 1932 Jaroslav Hybner

Narex s.r.o., Chelčického 1932, 470 01 Česká Lípa, Tschechische Republik

Mn

Narex s.r.o.

Chelčického 1932 Jaroslav Hybner

Narex s.r.o., Chelčického 1932, 470 01 Česká Lípa, República Checa

Chelčického 1932 Jaroslav Hybner

470 01 Česká Lípa

Apoderado

05-01-2022

Narex s.r.o., Chelčického 1932, 470 01 Česká Lípa, République tchèque

CE ^2022

Myn

Narex s.r.o.

Chelčického 1932 Jaroslav Hybner

Narex s.r.o., Chelčického 1932, 470 01 Česká Lípa, Repubblica ceca

Chelčického 1932 Jaroslav Hybner

Narex s.r.o., Chelčického 1932, 470 01 Česká Lípa, Republika Czeska

CE ^2022

Chelčického 1932 Jaroslav Hybner

Aktuální seznam autorizovaných servisů naleznete na našich webových stránkách www.narex.cz v sekci „Servisní místa“.

Výrobní číslo Datum výroby Kontroloval
Prodáno spotřebiteli	Dne Razítko a podpis
ZÁRUČNÍ OPRAVY
Datum			Razítko a podpis
Převzetí Předání

Narex s.r.o.

Chelčického 1932

470 01 Česká Lípa

Czech Republic

Tel.: [phone]

Fax.: [phone]

E-mail: [e-mail]

www.narex.cz

narex®
