NÁVOD K OBSLUZE HD 9/20-4 S ST Classic Kärcher

2,6 2,8 3,7 2,9 3,0 Usikkerhed K m/s

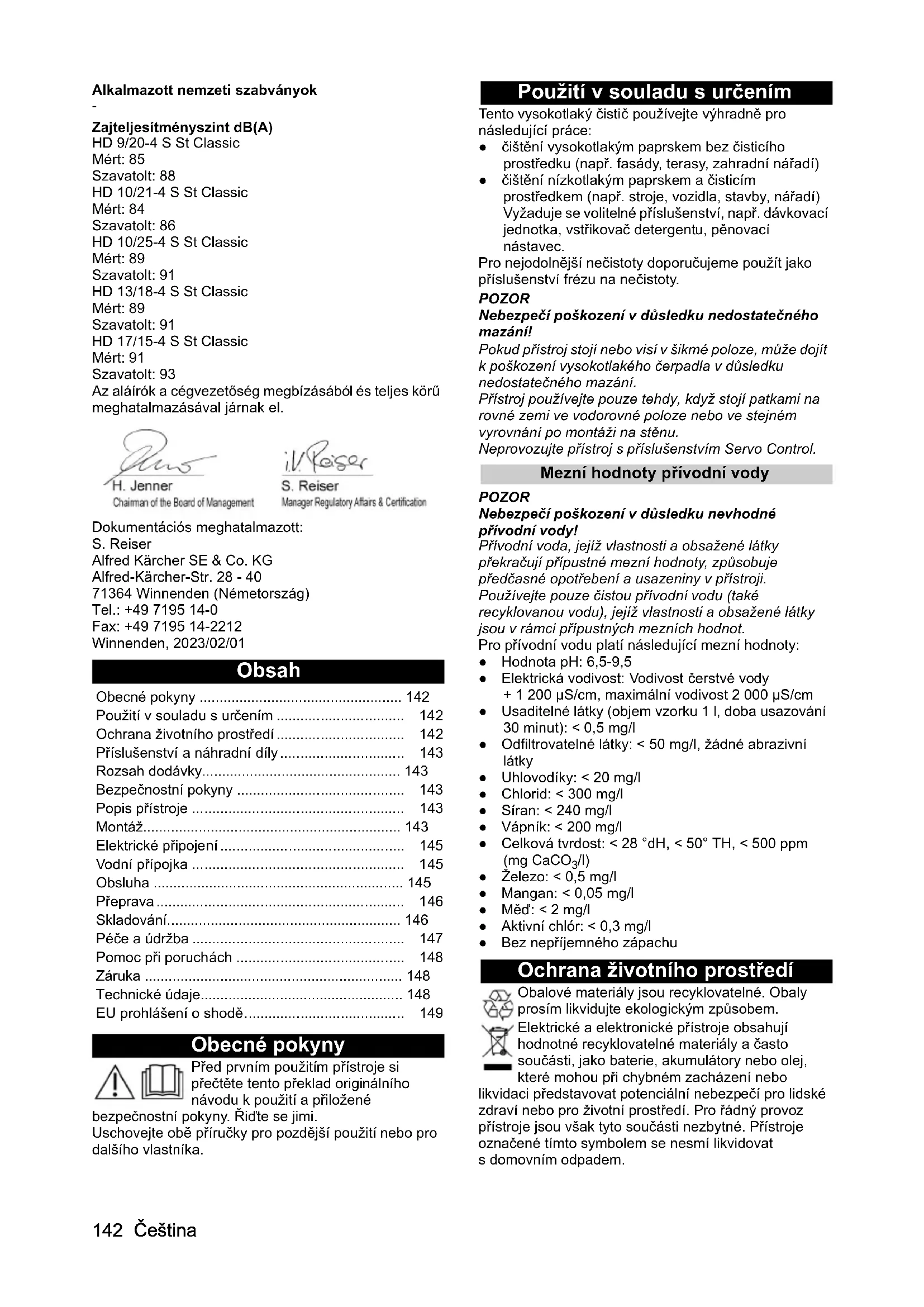

Zajteljesítményszint dB(A) HD 9/20-4 S St Classic Mért: 85 Szavatolt: 88 HD 10/21-4 S St Classic Mért: 84 Szavatolt: 86 HD 10/25-4 S St Classic Mért: 89 Szavatolt: 91 HD 13/18-4 S St Classic Mért: 89 Szavatolt: 91 HD 17/15-4 S St Classic Mért: 91 Szavatolt: 93 Az aláírók a cégvezetőség megbízásából és teljes körű meghatalmazásával járnak el. Dokumentációs meghatalmazott: S. Reiser Alfred Kärcher SE & Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Németország) Tel.: [phone] Fax: [phone] Winnenden, 2023/02/01 Obsah Obecné pokyny Před prvním použitím přístroje si přečtěte tento překlad originálního návodu k použití a přiložené bezpečnostní pokyny. Řiďte se jimi. Uschovejte obě příručky pro pozdější použití nebo pro dalšího vlastníka. Použití v souladu s určením Tento vysokotlaký čistič používejte výhradně pro následující práce: ●čištění vysokotlakým paprskem bez čisticího prostředku (např. fasády, terasy, zahradní nářadí) ●čištění nízkotlakým paprskem a čisticím prostředkem (např. stroje, vozidla, stavby, nářadí) Vyžaduje se volitelné příslušenství, např. dávkovací jednotka, vstřikovač detergentu, pěnovací nástavec. Pro nejodolnější nečistoty doporučujeme použít jako příslušenství frézu na nečistoty. POZOR Nebezpečí poškození v důsledku nedostatečného mazání! Pokud přístroj stojí nebo visí v šikmé poloze, může dojít k poškození vysokotlakého čerpadla v důsledku nedostatečného mazání. Přístroj používejte pouze tehdy, když stojí patkami na rovné zemi ve vodorovné poloze nebo ve stejném vyrovnání po montáži na stěnu. Neprovozujte přístroj s příslušenstvím Servo Control. Mezní hodnoty přívodní vody POZOR Nebezpečí poškození v důsledku nevhodné přívodní vody! Přívodní voda, jejíž vlastnosti a obsažené látky překračují přípustné mezní hodnoty, způsobuje předčasné opotřebení a usazeniny v přístroji. Používejte pouze čistou přívodní vodu (také recyklovanou vodu), jejíž vlastnosti a obsažené látky jsou v rámci přípustných mezních hodnot. Pro přívodní vodu platí následující mezní hodnoty: ● Hodnota pH: 6,5-9,5 ● Elektrická vodivost: Vodivost čerstvé vody + 1 200 µS/cm, maximální vodivost 2 000 µS/cm ● Usaditelné látky (objem vzorku 1 l, doba usazování 30 minut): < 0,5 mg/l ● Odfiltrovatelné látky: < 50 mg/l, žádné abrazivní látky ● Uhlovodíky: < 20 mg/l ● Chlorid: < 300 mg/l ● Síran: < 240 mg/l ● Vápník: < 200 mg/l ● Celková tvrdost: < 28 °dH, < 50° TH, < 500 ppm (mg CaCO

• /l) ● Železo: < 0,5 mg/l ● Mangan: < 0,05 mg/l ● Měď: < 2 mg/l ● Aktivní chlór: < 0,3 mg/l ● Bez nepříjemného zápachu Ochrana životního prostředí Obalové materiály jsou recyklovatelné. Obaly prosím likvidujte ekologickým způsobem. Elektrické a elektronické přístroje obsahují hodnotné recyklovatelné materiály a často součásti, jako baterie, akumulátory nebo olej, které mohou při chybném zacházení nebo likvidaci představovat potenciální nebezpečí pro lidské zdraví nebo pro životní prostředí. Pro řádný provoz přístroje jsou však tyto součásti nezbytné. Přístroje označené tímto symbolem se nesmí likvidovat s domovním odpadem. Obecné pokyny p. 142
• Použití v souladu s určením p. 142
• Ochrana životního prostředí p. 142
• Příslušenství a náhradní díly p. 143
• Rozsah dodávky p. 143
• Bezpečnostní pokyny p. 143
• Popis přístroje p. 143
• Montáž p. 143
• Elektrické připojení p. 145
• Vodní přípojka p. 145
• Obsluha p. 145
• Přeprava p. 146
• Skladování p. 146
• Péče a údržba p. 147
• Pomoc při poruchách p. 148
• Záruka p. 148
• Technické údaje p. 148
• EU prohlášení o shodě Čeština 143 Upozornění k obsaženým látkám (REACH) Aktuální informace k obsaženým látkám naleznete na stránkách: www.kaercher.de/REACH Příslušenství a náhradní díly Používejte pouze originální příslušenství a náhradní díly, které Vám zaručují bezpečný a bezporuchový provoz přístroje. Informace o příslušenství a náhradních dílech naleznete na stránkách www.kaercher.com. Rozsah dodávky Při vybalení zkontrolujte úplnost obsahu. V případě chybějícího příslušenství nebo výskytu poškození při přepravě informujte prosím Vašeho prodejce. Bezpečnostní pokyny ● Před prvním uvedením přístroje do provozu si bezpodmínečně přečtěte bezpečnostní pokyny 5.951-949.0. ● Dodržujte národní předpisy pro kapalinové stříkací přístroje. ● Dodržujte národní předpisy protiúrazové prevence. Kapalinové stříkací přístroje se musí pravidelně kontrolovat. Výsledek kontroly se musí písemně dokumentovat. ● Na přístroji a příslušenství neprovádějte žádné změny. Symboly na přístroji Přístroj se nesmí připojovat přímo na veřejnou vodovodní síť. Nesměřujte vysokotlaký paprsek na osoby, zvířata, aktivní elektrická zařízení nebo na přístroj samotný. Chraňte přístroj před mrazem. Bezpečnostní mechanismy 몇 UPOZORNĚNÍ Chybějící nebo pozměněné bezpečnostní mechanismy Bezpečnostní mechanismy slouží pro vaši ochranu. Bezpečnostní mechanismy nikdy nepozměňujte ani nepřemosťujte. Bezpečnostní mechanismy jsou nastaveny ve výrobním závodě a zaplombovány. Nastavení provádí pouze zákaznický servis. Tlakový spínač Při uvolnění spouštěcí páčky vysokotlaké pistole vypne tlakový spínač vysokotlaké čerpadlo a zastaví vysokotlaký paprsek. Jakmile je spouštěcí páčka stlačena, čerpadlo se opět zapne. Přepouštěcí ventil Při snížení množství vody pomocí regulace tlaku a množství se otevře přepouštěcí ventil a část vody odtéká zpět k sací straně čerpadla. Motorový jistič V případě příliš velkého odběru proudu motorový jistič p. 149

ístroj vypne. Ochranný kontakt vinutí Ochranný kontakt vinutí ve vinutí motoru pohonu čerpadla vypne motor v případě tepelného přetížení. Popis přístroje Přehled přístroje Ilustrace A 1 Převlečná matice 2 Vysokotlaká tryska 3 Pracovní nástavec EASY!Lock Classic 4 Vysokotlaká pistole EASY!LOCK Classic 5 Pojistná západka 6 Spouštěcí páčka 7 Vysokotlaká hadice EASY!Lock Classic 8 Hlavní spínač 9 Rám přístroje 10 Regulace tlaku/množství 11 Vysokotlaká přípojka EASY!Lock 12 Vodní přípojka 13 Síťová zástrčka 14 Síťový kabel 15 Patka (4 kusy) 16 Ukazatel hladiny oleje 17 Šroub k vypouštění oleje 18 Očko pro zavěšení 19 Jemný filtr 20 Zátka 21 Přihrádka na příslušenství 22 Typový štítek (vysokotlaké čerpadlo) 23 Měrka oleje s odvzdušňovacím ventilem 24 Typový štítek (přístroj) Barevné označení ● Ovládací prvky pro čisticí proces jsou žluté. ● Ovládací prvky pro údržbu a servis jsou světle šedé. Montáž Připojení nebo instalace přístroje Přístroj je vhodný pro montáž na stěnu nebo jako stacionární zařízení. Montáž na stěnu NEBEZPEČÍ Nebezpečí života a poškození při pádu přístroje! Při pádu přístroje hrozí smrt a poškození. Přístroj montujte pouze na vhodné nosné stěny. Při montáže vezměte v úvahu hmotnost přístroje. Používejte vhodné zvedací zařízení nebo využijte pomoc dalších osob. Použijte vhodné upevňovací prostředky a dbejte na odbornou montáž. V případě pochybností přenechejte instalaci osobě s patřičnými odbornými znalostmi. POZOR Nebezpečí poškození mrazem! Ne zcela vyprázdněný přístroj může být poškozen mrazem. Přístroj chraňte před mrazem.144 Čeština Přístroj provozujte nebo skladujte na místě chráněném před mrazem. Před uskladněním přístroj a příslušenství zcela vyprázdněte.

1. Zkontrolujte nosnost a pevnost stěny s ohledem na

hmotnost přístroje, viz kapitola Technické údaje.

2. Zkontrolujte místo instalace, vezměte v úvahu

rozměry přístroje a vhodný volný prostor na všech stranách, viz kapitola Technické údaje.

3. Vyberte vhodné upevňovací prostředky a

namontujte přístroj vodorovně na svislou stěnu. Rozměry a vzdálenosti závěsných ok najdete v nákresu. Ilustrace E Stacionární zařízení

4. Umístěte přístroj na jeho 4 patky na rovný,

vodorovný a pevný povrch. Připojení vysokotlaké strany k pevně instalované potrubní síti Upozornění Při instalaci se musí dodržet platné národní předpisy pro trvale instalované vysokotlaké čisticí systémy. Při montáži je třeba dodržovat specifikace standardního listu VDMA 24416 „Vysokotlaký čistič; trvale instalované vysokotlaké čisticí systémy; podmínky, požadavky, instalace, testování“ (k dispozici v nakladatelství Beuth Verlag, Kolín nad Rýnem, www.beuth.de). POZOR Nebezpečí poškození v důsledku poklesu tlaku! Pokud je pokles tlaku ve vysokotlaké potrubní síti větší než u standardní vysokotlaké hadice o délce 10 m, může dojít k poškození vysokotlakého čerpadla přetížením. Pro kompenzaci většího poklesu tlaku nainstalujte odpovídající větší vysokotlakou trysku.

1. Položte potrubní síť tak, aby byla trvale instalována,

s co nejmenšími změnami směru. Upozornění Dodržujte minimální průřez potrubí: DN 15 (½″).

2. Pro vyrovnání tlakové a tepelné roztažnosti položte

potrubní síť pomocí tlumicích volných a pevných objímek. POZOR Nebezpečí poškození vibracemi! Pokud je přístroj připojen k vysokotlakému potrubí tuhým vedením, může dojít k poškození přístroje nebo vysokotlakého potrubí v důsledku vibrací. Přístroj připojte k vysokotlaké potrubní síti pouze pomocí vysokotlakého hadicového vedení.

3. Připojte přístroj k potrubní síti pomocí

vysokotlakého hadicového vedení. Upozornění Dodržujte minimální průřez vysokotlakého hadicového vedení: Montáž měrky oleje s odvzdušňovacím ventilem POZOR Nebezpečí poškození podtlakem nebo přetlakem! Pokud před uvedením do provozu nenahradíte zátku měrkou oleje s odvzdušňovacím ventilem, může dojít k poškození vysokotlakého čerpadla. Nezapomeňte vyměnit zátku za měrku oleje s odvzdušňovacím ventilem.

1. Zátku vyšroubujte a zlikvidujte.

Ilustrace B 1 Zátka 2 Měrka oleje s odvzdušňovacím ventilem

2. Zašroubujte a utáhněte měrku oleje s

odvzdušňovacím ventilem. Kontrola / úprava hladiny oleje vysokotlakého čerpadla POZOR Nebezpečí poškození v důsledku nedostatečného mazání nebo nevhodných maziv! Příliš malé množství oleje nebo použití nevhodných maziv může poškodit vysokotlaké čerpadlo. Před uvedením přístroje do provozu se ujistěte, že je hladina oleje ve vysokotlakém čerpadle dostatečná a doplňujte pouze vhodná maziva. POZOR Nebezpečí poškození v důsledku vody v oleji! Pokud je olej mléčný, znamená to, že je v oleji voda, která poškodí vysokotlaké čerpadlo. Neuvádějte přistroj do provozu s mléčným olejem. Kontaktujte servis Kärcher.

1. Nainstalujte přístroj ve vodorovné poloze, viz

kapitola Připojení nebo instalace přístroje. Zkontrolujte hladinu oleje vysokotlakého čerpadla na ukazateli hladiny oleje

2. Zkontrolujte hladinu oleje na ukazateli hladiny oleje,

musí být uprostřed průzoru. V případě potřeby pomalu přidávejte olej, specifikace viz kapitola Technické údaje. Zkontrolujte hladinu oleje vysokotlakého čerpadla pomocí měrky oleje s odvzdušňovacím ventilem

3. Vyšroubujte měrku oleje s odvzdušňovacím

ventilem a otřete ji čistým hadříkem nepouštějícím vlákna.

4. Zasuňte měrku oleje s odvzdušňovacím ventilem do

otvoru, nezašroubujte ji. Ilustrace C

5. Vytáhněte měrku oleje s odvzdušňovacím ventilem

a odečtěte hladinu oleje, musí být mezi značkami MIN a MAX. V případě potřeby pomalu přidávejte olej, specifikace viz kapitola Technické údaje.

6. Po kontaktu s olejem si důkladně umyjte ruce

mýdlem a vodou. Montáž příslušenství Upozornění Systém EASY!Lock spojuje komponenty pomocí rychlozávitu rychle a spolehlivě jedním otočením.

1. Pracovní nástavec připojte k vysokotlaké pistoli a

ručně utáhněte převlečnou matici (EASY!Lock). Ilustrace D

2. Vysokotlakou trysku nasaďte na pracovní nástavec.

Přístroj Min. Ø vysokotlakého hadicového vedení, jmenovitá světlost DN (in) HD9/20-4 S ST Classic HD10/21-4 S ST Classic HD10/25-4 S ST Classic HD13/18-4 S ST Classic DN 8 (¼”) HD17/15-4 S ST Classic DN 10 (⅜″)Čeština 145

3. Namontujte převlečnou matici a rukou ji utáhněte

vysokotlakou přípojkou přístroje a utáhněte rukou (EASY!Lock). Elektrické připojení NEBEZPEČÍ Nebezpečí úrazu elektrickým proudem Přístroj pomocí zástrčky připojte na elektrickou síť. Nerozpojitelné připojení na elektrickou síť je zakázané. Zástrčka slouží k odpojení od elektrické sítě. Připojujte přístroj pouze ke střídavému proudu. Použijte prodlužovací kabel s dostatečným průřezem (viz „Technické údaje“). Zcela odviňte prodlužovací kabel z kabelového bubnu.

1. Odviňte síťový kabel a položte na zem.

2. Zastrčte síťovou zástrčku do zásuvky.

Vodní přípojka Přípojka na přívod vody 몇 VAROVÁNÍ Zdravotní riziko při provozu bez systémového odpojovače! Při provozu bez předřazeného systémového odpojovače hrozí zdravotní riziko ze zpětného toku znečištěné vody do rozvodu pitné vody. Dodržujte předpisy stanovené místní vodárnou. Neprovozujte přístroj ve vodovodním řádu bez systémového odpojovače. Použijte systémový odpojovač firmy KÄRCHER nebo alternativní systémový odpojovač podle normy EN 12729, typ BA. Voda, která proteče systémovým odpojovačem, se již nepovažuje za pitnou. Systémový odpojovač připojte vždy na vodovodní přípojku, nikdy jej nepřipojujte přímo na vodní přípojku přístroje.

1. Zkontrolujte, zda tlak, teplota a objem přívodní vody

a rozměry hadice pro přívod vody vyhovují požadavkům, viz kapitola Technické údaje.

2. Připojte systémový odpojovač a vodní přípojku

přístroje pomocí hadice pro přívod vody.

3. Otevřete přívod vody.

Nasávání vody z nádrže

1. Našroubujte sací hadici s filtrem na vodní přípojku

(objednací číslo filtru viz kapitola Technické údaje).

2. Odvzdušněte přístroj (viz kapitola Odvzdušnění

přístroje). Odvzdušnění přístroje

1. Odšroubujte vysokotlakou trysku z pracovního

2. Nechte přístroj běžet, dokud nevystupuje voda bez

3. V případě problémů s odvzdušněním nechte přístroj

běžet 10 sekund a potom ho vypněte. Postup několikrát opakujte.

4. Vypněte přístroj.

5. Vysokotlakou trysku našroubujte na pracovní

nástavec. Obsluha NEBEZPEČÍ Smrtelné nebezpečí při dotyku poškozených částí pod napětím! Při použití poškozených síťových zástrček, síťových kabelů a prodlužovacích kabelů hrozí nebezpečí smrtelného úrazu elektrickým proudem! Před každým použitím zkontrolujte síťové zástrčky, napájecí kabely a prodlužovací kabely, zda nejsou poškozeny a používejte je, pouze pokud jsou v bezvadném stavu. Poškozené díly nechte ihned vyměnit osobou s příslušnými odbornými znalostmi. 몇 VAROVÁNÍ Nebezpečí poranění vysokotlakým paprskem! Z vadného přístroje a příslušenství nebo z nesprávné instalace může vysokotlaký paprsek uniknout a způsobit vážná zranění. Před každým použitím zkontrolujte přístroj a příslušenství, zda nejsou poškozeny a zda nedošlo k chybám při instalaci. Jakékoli poškození nechte okamžitě opravit a používejte přístroj a příslušenství pouze v případě, že jsou v dokonalém stavu a byly správně nainstalovány. 몇 VAROVÁNÍ Nebezpečí poranění vysokotlakým paprskem! Z přístroje a příslušenství pod tlakem může uniknout vysokotlaký paprsek a způsobit vážná zranění. Držte vysokotlakou pistoli a pracovní nástavec oběma rukama. Nikdy nefixujte spouštěcí páčku ve stisknuté pozici. Před povolováním, demontáží nebo montáží vysokotlaké hadice nebo vysokotlaké pistole nebo prováděním prací na přístroji nebo příslušenství odtlakujte přístroj a vytáhněte síťovou zástrčku ze síťové zásuvky. Před povolením, demontáží nebo montáží pracovního nástavce, trysky nebo příslušenství (např. T-Racer, pěnovací nástavec) zatlačte pojistku na vysokotlaké pistoli dopředu. Provoz s vysokým tlakem Upozornění Přístroj je vybaven tlakovým spínačem. Motor se spustí pouze po stisknutí spouštěcí páčky.

1. Před každým použitím zkontrolujte přístroj, zda není

poškozený a netěsní, viz kapitola Před každým provozem.

2. Hlavní spínač přepněte do polohy „I/ON“.

3. Posuňte pojistnou západku dozadu.

Vysokotlaká pistole je odjištěná.

4. Zatáhněte za spouštěcí páčku.

5. Nastavte pracovní tlak a množství vody otáčením

plynulým regulátorem tlaku a množství (+/-) Provoz s čisticím prostředkem 몇 VAROVÁNÍ Zdravotní riziko následkem chybného zacházení s čisticími prostředky Chybné zacházení s čisticími prostředky může ohrozit zdraví vaše i ostatních. Dodržujte bezpečnostní a aplikační pokyny výrobce čisticího prostředku a jednejte podle nich.146 Čeština POZOR Nebezpečí poškození následkem chybného zacházení s čisticími prostředky Chybné zacházení s čisticími prostředky může poškodit přístroj, příslušenství a ošetřované předměty. Používejte pouze čisticí prostředky schválené firmou KÄRCHER. Dodržujte bezpečnostní a aplikační pokyny výrobce čisticího prostředku a jednejte podle nich. Dodržujte pokyny k dávkování a době působení. V zájmu ochrany životního prostředí používejte čisticí prostředky šetrně. Upozornění Čisticí prostředky KÄRCHER zaručují bezporuchovou práci. Využijte našeho poradenství nebo si vyžádejte náš katalog či naše informační letáky k čisticím prostředkům. Upozornění Aplikace čisticích prostředků s přístrojem je možná s volitelným příslušenstvím, např. dávkovací jednotkou, vstřikovačem detergentu, pěnovacím nástavcem. Informujte se, nebo si nechte poradit. Provoz s pěnovacím nástavcem

1. Odšroubujte nádrž.

Ilustrace F 1 Nádrž 2 Pěnovací tryska 3 Vysokotlaká pistole 4 Sací hadice 5 Sada clon Přísada: 3 = silný roztok, 2 = středně silný roztok, 1 = slabý roztok

2. Do sací hadice zasuňte požadovanou clonu.

3. Naplňte čisticí prostředek do nádrže.

4. Našroubujte nádrž na pěnovací trysku.

5. Odpojte pracovní nástavec od vysokotlaké pistole.

6. Upevněte pěnovací nástavec s nádobou na

vysokotlakou pistoli a utáhněte jej rukou.

7. Uveďte vysokotlaký čistič do provozu.

Doporučená metoda čištění

1. Nastříkejte úsporným způsobem čisticí prostředek

na suchý povrch a nechte působit (nikoliv zaschnout).

2. Uvolněnou nečistotu opláchněte vysokotlakým

paprskem. Po provozu s čisticím prostředkem Pěnovací pracovní nástavec s nádobou se musí po použití vypláchnout, aby se zabránilo usazování čisticího prostředku.

1. Odšroubujte nádrž.

2. Zbytek čisticího prostředku nalijte zpět do

4. Našroubujte nádrž na pěnovací nástavec s

5. Pěnovací nástavec s nádobou nechte v provozu cca

1 minutu, aby se vypláchly zbytky čisticího prostředku.

6. Vyprázdněte nádrž.

1. Uvolněte spouštěcí páčku.

2. Posuňte pojistnou západku dopředu.

Vysokotlaká pistole je zajištěná. Pokračování provozu

1. Posuňte pojistnou západku dozadu.

Vysokotlaká pistole je odjištěná.

2. Stiskněte spouštěcí páčku.

Přístroj se zapne. Ukončení provozu

1. Zavřete přívod vody.

2. Stiskněte spouštěcí páčku.

3. Hlavní spínač nastavte do polohy „I/ON“ a nechte

přístroj běžet 5–10 sekund.

4. Uvolněte spouštěcí páčku.

5. Hlavní spínač přepněte do polohy „0/OFF“.

6. Síťovou zástrčku vytahujte ze zásuvky pouze

7. Připojte hadici pro přívod vody k vodní přípojce

8. Aktivujte spouštěcí páčku, dokud se přístroj

9. Posuňte pojistnou západku dopředu.

Vysokotlaká pistole je zajištěná. Přeprava 몇 UPOZORNĚNÍ Nebezpečí poranění a poškození v důsledku nedodržování údajů o hmotnosti! Při přepravě a skladování přístroje hrozí nebezpečí poranění a poškození v důsledku jeho hmotnosti. Dbejte při přepravě a skladování na hmotnost přístroje, viz kapitola Technické údaje. Upozornění Ke zvedání nebo přenášení přístroje je zapotřebí alespoň 1 pomocník. Přeprava přístroje: aPřístroj zvedejte a přenášejte pomocí rámu přístroje. bUmístěte přístroj na vhodný přepravní prostředek (např. plošinový vozík) a zajistěte jej proti sklouznutí a převrácení. cPřístroj naložte do vozidla a zajistěte jej podle platných směrnic proti sklouznutí a převrácení. Skladování 몇 UPOZORNĚNÍ Nebezpečí poranění a poškození v důsledku nedodržování údajů o hmotnosti! Při přepravě a skladování přístroje hrozí nebezpečí poranění a poškození v důsledku jeho hmotnosti. Dbejte při přepravě a skladování na hmotnost přístroje, viz kapitola Technické údaje. POZOR Nebezpečí poškození mrazem! Voda, která není zcela vypuštěna, může poškodit přístroj a příslušenství, pokud zamrzne. Zcela vypusťte vodu z přístroje a příslušenství. Přístroj a příslušenství chraňte před mrazem. Uskladnění přístroje

1. Ukončení provozu, viz kapitola Ukončení provozu.

2. Odmontujte vysokotlakou hadici nebo vysokotlaké

hadicové vedení z vysokotlaké přípojce přístroje, viz kapitola Montáž příslušenství.

3. Odmontujte vysokotlakou hadici z vysokotlaké

pistole, viz kapitola Montáž příslušenství.Čeština 147

4. Nechte vodu zcela vytéct z vysokotlaké hadice a

vysokotlaké pistole s pracovním nástavcem.

5. Síťovou zástrčku vytahujte ze zásuvky pouze

6. Přístroj a příslušenství skladujte ve vnitřních

prostorách chráněným před mrazem. Propláchnutí přístroje mrazuvzdorným prostředkem Pokud není možné skladování na místě chráněném před mrazem:

1. Zavřete přívod vody.

2. Připojte hadici pro přívod vody k vodní přípojce

3. Vypusťte vodu z přístroje.

4. Načerpejte do přístroje běžný mrazuvzdorný

prostředek. Upozornění Používejte běžný mrazuvzdorný prostředek pro motorová vozidla na bázi glykolu. Dodržujte předpisy výrobce k zacházení s mrazuvzdorným prostředkem.

5. Otočte hlavní spínač do polohy „I/ON“.

6. Aktivujte spouštěcí páčku po dobu max. 1 minuty,

dokud se z přístroje neodstraní mrazuvzdorný prostředek.

7. Hlavní spínač otočte do polohy „0/OFF“.

8. Odmontujte vysokotlakou hadici nebo vysokotlaké

hadicové vedení z vysokotlaké přípojce přístroje, viz kapitola Montáž příslušenství.

9. Odmontujte vysokotlakou hadici z vysokotlaké

pistole, viz kapitola Montáž příslušenství.

10. Nechte vodu zcela vytéct z vysokotlaké hadice a

vysokotlaké pistole s pracovním nástavcem.

11. Síťovou zástrčku vytahujte ze zásuvky pouze

12. Přístroj a příslušenství skladujte ve vnitřních

prostorách. Péče a údržba NEBEZPEČÍ Neúmyslné spuštění přístroje Nebezpečí úrazu, zasažení elektrickým proudem Před zahájením jakýchkoliv prací přístroj vypněte a vytáhněte síťovou zástrčku. Upozornění Starý olej se smí likvidovat pouze ve speciálních sběrných dvorech. Nahromaděný starý olej tam odevzdejte. Znečištění životního prostředí starým olejem je trestné. Bezpečnostní prohlídka / Smlouva o údržbě Se svým prodejcem si můžete dohodnout pravidelnou bezpečnostní prohlídku nebo uzavřít smlouvu o údržbě. Nechte si prosím poradit. Intervaly údržby Před každým provozem Zkontrolujte síťovou zástrčku, síťový kabel a prodlužovací kabel, zda nejsou poškozené. Poškozené díly nechte neprodleně vyměnit autorizovaným zákaznickým servisem nebo kvalifikovaným elektrikářem. Zkontrolujte vysokotlakou hadici, vysokotlakou pistoli, pracovní nástavec a příslušenství, zda nejsou poškozeny. Poškozené díly neprodleně vyměňte. Zkontrolujte těsnost přístroje. Přípustná je ztráta 3 kapek vody za minutu. Při větší netěsnosti vyhledejte zákaznický servis. Jednou týdně POZOR Nebezpečí poškození v důsledku vody v oleji! Pokud je olej mléčný, znamená to, že je v oleji voda, která poškodí vysokotlaké čerpadlo. Neuvádějte přistroj do provozu s mléčným olejem. Kontaktujte servis Kärcher. Zkontrolujte hladinu oleje ve vysokotlakém čerpadle, viz kapitola Kontrola / úprava hladiny oleje vysokotlakého čerpadla. Vyčistěte jemný filtr, viz kapitola Čištění jemného filtru. Každých 500 hodin provozu, minimálně jednou za rok Nechte provést údržbu přístroje zákaznickým servisem. Vyměňte olej vysokotlakého čerpadla, viz kapitola Výměna oleje vysokotlakého čerpadla. Čištění jemného filtru

1. Zavřete přívod vody.

2. Odtlakujte přístroj, viz kapitola Ukončení provozu.

3. Odšroubujte převlečnou matici.

Ilustrace G 1 Pouzdro jemného filtru 2 Jemný filtr 3 Připojovací hrdlo 4 Převlečná matice

4. Vytáhněte připojovací hrdlo.

5. Vytáhněte jemný filtr z pouzdra jemného filtru.

6. Jemný filtr opláchněte čistou vodou nebo jej

vyfoukejte tlakovým vzduchem.

7. Nasaďte jemný filtr do tělesa filtru.

8. Nainstalujte připojovací hrdlo.

9. Utáhněte převlečnou matici rukou (EASY!Lock).

Výměna oleje vysokotlakého čerpadla POZOR Nebezpečí poškození při vypouštění oleje vysokotlakého čerpadla! Vypouštění oleje za provozu poškodí vysokotlaké čerpadlo. Když je přístroj v provozu, vypouštěcí šroub oleje nevyšroubovávejte.

1. Hlavní spínač přepněte do polohy „0/OFF“.

몇 VAROVÁNÍ Nebezpečí opaření! Olej vysokotlakého čerpadla může být horký a způsobit opaření. Nechte přístroj vychladnout, než začnete vypouštět olej vysokotlakého čerpadla.

2. Nechte přístroj vychladnout.

3. Pod vypouštěcí šroub oleje postavte vhodnou

nádobu (odolnou proti horkému oleji, objem minimálně 1,5 l). Přístroj musí být ve vodorovné poloze, viz kapitola Připojení nebo instalace přístroje. Ilustrace H 1 Měrka oleje s odvzdušňovacím ventilem 2 Ukazatel hladiny oleje 3 Šroub k vypouštění oleje148 Čeština

4. Odšroubujte vypouštěcí šroub oleje proti směru

hodinových ručiček pomocí očkového klíče nebo nástrčného klíče.

5. Olej vysokotlakého čerpadla nechte kompletně

6. Vyměňte těsnicí kroužek na vypouštěcím šroubu.

7. Otočte vypouštěcí šroub ve směru hodinových

ručiček a utáhněte jej.

8. Doplňte nový olej, viz kapitola Kontrola / úprava

hladiny oleje vysokotlakého čerpadla.

9. Použitý olej zlikvidujte způsobem šetrným k

životnímu prostředí a v souladu s platnými místními předpisy.

10. Po kontaktu s olejem si důkladně umyjte ruce

mýdlem a vodou. Pomoc při poruchách NEBEZPEČÍ Neúmyslný rozběh přístroje, dotyk dílů pod napětím Nebezpečí úrazu, zasažení elektrickým proudem Před pracemi na přístroji přístroj vypněte. Vytáhněte síťovou zástrčku. Všechny kontroly a práce na elektrických dílech smí provádět pouze odborný personál. V případě poruch, které nejsou v této kapitole uvedeny, vyhledejte autorizovaný zákaznický servis. Přístroj nelze spustit

1. Zkontrolujte síťový kabel, zda není poškozený.

2. Zkontrolujte síťové napětí.

3. Jestliže je přístroj přehřátý:

a Hlavní spínač přepněte do polohy „0/OFF“. b Nechte přístroj minimálně 15 minut vychladnout. c Hlavní spínač přepněte do polohy „I/ON“.

4. Při elektrické závadě vyhledejte zákaznický servis.

Nedochází k natlakování přístroje

1. Zkontrolujte, zda má vysokotlaká tryska správnou

velikost (viz kapitola „Technické údaje").

2. Vyčistěte nebo vyměňte trysku.

řístroj (viz kapitola „Odvzdušnění vodní přípojky/přístroje“).

4. Vyčistěte jemný filtr, v případě potřeby jej vyměňte

(viz kapitola „Péče a údržba/Jednou týdně“).

5. Zkontrolujte množství přiváděné vody (potřebné

množství viz kapitola „Technické údaje“).

6. V případě potřeby vyhledejte zákaznický servis.

Množství vody je příliš nízké

1. Při použití dlouhé vysokotlaké hadice nebo

vysokotlaké hadice s nízkým průřezem nasaďte na pracovní nástavec větší vysokotlakou trysku. Čerpadlo je netěsné. Přípustné jsou max. 3 kapky vody za minutu. Při větší netěsnosti nechte provést kontrolu přístroje zákaznickým servisem. Čerpadlo klepe

1. Zkontrolujte množství přiváděné vody (potřebné

množství viz kapitola „Technické údaje“).

2. Odvzdušněte přístroj (viz kapitola „Odvzdušnění

vodní přípojky/přístroje“).

3. Vyčistěte jemný filtr, v případě potřeby jej vyměňte

(viz kapitola „Péče a údržba/Jednou týdně“).

4. V případě potřeby vyhledejte zákaznický servis.

Přimísení čisticího prostředku je příliš malé

1. Zkontrolujte, zda použitý pěnovací nástavec s

nádobou odpovídá čerpanému množství p řístroje.

2. Naplňte nádobu pěnovacího nástavce s nádobou.

3. Do sací hadice zasuňte větší clonu.

4. Zkontrolujte sací hadici a pěnovací trysku na výskyt

usazenin čisticího prostředku. Usazeniny odstraňte vlažnou vodou.

5. V případě potřeby vyhledejte zákaznický servis.

Tvorba pěny je příliš nízká

1. Zkontrolujte, zda použitý pěnovací nástavec s

nádobou odpovídá čerpanému množství přístroje.

2. Zkontrolujte sací hadici a pěnovací nástavec s

nádobou na výskyt usazenin čisticího prostředku. Usazeniny odstraňte vlažnou vodou.

3. V případě potřeby vyhledejte zákaznický servis.

Záruka V každé zemi platí záruční podmínky vydané naší příslušnou distribuční společností. Případné závady vašeho přístroje odstraníme bezplatně během záruční lhůty, pokud jsou zaviněny vadou materiálu nebo výrobní vadou. V případě uplatnění nároků ze záruky se prosím obraťte s dokladem o koupi na svého prodejce nebo na nejbližší autorizované pracoviště zákaznického servisu. (Adresa viz zadní stranu) Technické údaje HD 9/20-4 S ST Classic HD 10/21-4 S ST Classic HD 10/25-4 S ST Classic HD 13/18-4 S ST Classic HD 17/15-4 S ST Classic Varianta pro jednotlivé země Země EU EU EU EU EU Elektrické připojení Napětí V 400 400 400 400 400 Fáze ~33333 Kmitočet Hz 50 50 50 50 50 Maximální povolená impedance sítěΩ - - 0.0452 +j0.0283

+j0.0283 Příkon kW 7 8 8,8 8,8 9 Krytí IPX5 IPX5 IPX5 IPX5 IPX5 Síťové jištění (pomalé, char. C) A 16 16 16 16 16 Prodlužovací kabel 10 m mm

44444Čeština 149 Důvod výjimky podle nařízení (EU) 2019/1781, příloha I, oddíl 2 (12): j) Technické změny vyhrazeny. EU prohlášení o shodě Prohlašujeme tímto, že níže uvedený stroj na základě svého provedení a druhu konstrukce, jakož i v provedení námi uváděném na trh, vyhovuje příslušným základním bezpečnostním a zdravotním požadavkům podle směrnic EU. V případě provedení námi neschválené změny stroje ztrácí toto prohlášení svoji platnost. Výrobek: Vysokotlaký čistič Typ: 1.367-xxx.x Příslušné směrnice EU 2000/14/ES 2006/42/ES (+2009/127/ES) 2011/65/EU 2014/30/EU 2009/125/ES Aplikované(á) nařízení (EU) 2019/1781 Aplikované harmonizované normy EN 60335-1 EN 60335-2-79 EN IEC 63000: 2018 EN 55014-1: 2017 + A11: 2020 EN 55014-2: 1997+A1: 2001+A2: 2008 EN 61000-3-2: 2014 EN 61000-3-3: 2013 HD 9/20-4 S St Classic HD 10/21-4 S St Classic EN 61000-3-11: 2000 HD 10/25-4 S St Classic HD 13/18-4 S St Classic HD 17/15-4 S St Classic EN 62233: 2008 Vodní přípojka Přívodní tlak (max.) MPa 1 1 1 1 1 Vstupní teplota (max.) °C 60 60 60 60 60 Vstupní množství (min.) l/min 18 20 20 25 31,6 Sací výška (max.) m 0,5 0,5 0,5 0,5 0,5 Minimální délka hadice pro přívod vody m 7,5 7,5 7,5 7,5 7,5 Minimální průměr hadice pro přívod vody in11111 Objednací číslo sacího filtru 4.730-012.0 4.730-012.0 4.730-012.0 4.730-012.0 4.730-012.0 Výkonnostní údaje přístroje Velikost standardní trysky 047 050 045 075 105 Provozní tlak vody se standardní tryskou MPa2021251815 Provozní přetlak (max.) MPa 26 27 31 24 21 Čerpané množství, voda l/min 15 16,67 16,67 21,67 28,33 Reaktivní síla vysokotlaké pistole N 50 57 63 69 85 Vysokotlaké čerpadlo Druh oleje Motorový olej Motorový olej Motorový olej Motorový olej Motorový olej Viskozitní třída SAE 15W-40 15W-40 15W-40 15W-40 15W-40 Plnicí množství l 0,65 0,65 0,65 0,65 1,2 Rozměry a hmotnosti Typická provozní hmotnost kg 44,8 48,4 54,4 54,4 59,2 Délka mm 720 720 720 720 720 Šířka mm 522 522 522 522 522 Výška mm 418 418 418 418 418 Zjištěné hodnoty podle EN 60335-2-79 Hodnota vibrací rukou/paží m/s

1. Vyskrutkujte zátku a zlikvidujte ju.

Obrázok B 1 Zátka 2 Tyčka na meranie výšky hladiny oleja s odvzdušňo- vacím ventilom

2. Zaskrutkujte a utiahnite tyčku na meranie výšky hla-

2. Pomocou indikátora výšky hladiny oleja skontrolujte

výšku hladiny oleja. Hladina sa musí nachádzať v strede priezoru. V prípade potreby pomaly doplňte olej. Špecifikácie sú uvedené v kapitole Technické údaje. Kontrola výšky hladiny oleja vo vysokotlakovom čerpadle pomocou tyčky na meranie výšky hladiny oleja s odvzdušňovacím ventilom

3. Vyskrutkujte tyčku na meranie výšky hladiny oleja s

odvzdušňovacím ventilom a utrite ju čistou handrič- kou nezanechávajúcou vlákna. Prístroj Min. Ø vysokotlakového hadicového vedenia, me- novitá svetlosť DN (in) HD9/20-4 S ST Classic HD10/21-4 S ST Classic HD10/25-4 S ST Classic HD13/18-4 S ST Classic DN 8 (¼”) HD17/15-4 S ST Classic DN 10 (⅜″)Slovenčina 153

4. Tyčku na meranie výšky hladiny oleja s odvzdušňo-

vacím ventilom bez zaskrutkovania zasuňte do otvoru. Obrázok C

5. Vytiahnite tyčku na meranie výšky hladiny oleja s

1. Pracovný nadstavec spojte s vysokotlakovou pišto-

1. Vysokotlakovú hubicu odskrutkujte z pracovného

5. Vysokotlakovú hubicu naskrutkujte na pracovný

1. Odskrutkujte nádobu.

3. Čistiaci prostriedok nalejte do nádoby.

4. Nádobu naskrutkujte na penovú dýzu.

5. Pracovný nadstavec odpojte od vysokotlakovej piš-

6. Penovací nadstavec s nádobou nasaďte na vyso-

1. Odskrutkujte nádobu.

3. Do nádrže nalejte čistú vodu.

4. Nádrž naskrutkujte na penovací nadstavec

6. Vyprázdnite nádrž.

2. Aktivujte páčku spúšte.

2. Aktivujte páčku spúšte.

3. Odskrutkujte prevlečnú maticu.

5. Jemný filter vytiahnite zo schránky filtra.

7. Jemný filter vložte to schránky filtra.

4. Otáčaním v protismere chodu hodinových ručičiek

pomocou očkového alebo nástrčného kľúča vy- skrutkujte vypúšťaciu skrutku oleja.

5. Olej vysokotlakového čerpadla nechajte kompletne

dinových ručičiek a utiahnite ju.

1. Skontrolujte poškodenie sieťového kábla.

1. Skontrolujte, či má vysokotlaková hubica správnu

né množstvo si pozrite v kapitole „Technické úda- je“).

né množstvo si pozrite v kapitole „Technické úda- je“).

1. Skontrolujte, či použitý penovací nadstavec

i použitý penovací nadstavec s nádobou zodpovedá prietoku prístroja.

2,5 2,5 2,5 2,5 2,5 Predlžovací kábel 30 m mm

2. Aktivirajte ispusnu polugu.

2. Aktivirajte ispusnu polugu.
