Typ výrobku	Zahradní vodní čerpadlo
Značka	Pattfield
Model	PE-HWA 650
Elektrické napájení	230 V ~ 50 Hz
Příkon	650 W
Maximální průtok	3600 l/h
Maximální dopravní výška	36 m
Maximální výtlačný tlak	0,36 MPa (3,6 bar)
Maximální sací výška	8 m
Výtlačný spoj	R1 (vnitřní závit, ~33,3 mm)
Sací spoj	R1 (vnitřní závit, ~33,3 mm)
Maximální teplota vody	35 °C
Stupeň krytí (čerpadlo)	IPX4
Stupeň krytí (zařízení na ochranu proti chodu nasucho)	IP44
Zaručená hladina akustického výkonu	85 dB(A)
Hmotnost (odhad)	Přibližně 8 kg
Údržba	Pravidelné čištění, úplné vyprázdnění před rizikem mrazu
Bezpečnost	Ochrana proti chodu nasucho, tepelná ochrana motoru, vyžaduje proudový chránič 30 mA
Náhradní díly a opravitelnost	Kontaktujte servisní službu Hornbach nebo specializovaného elektrikáře
Použití	Zavlažování zahrady, zalévání, odběr dešťové vody nebo studniční vody (pouze čistá voda)

Často kladené otázky - PE-HWA 650 Pattfield

Jak naplnit čerpadlo před prvním použitím?

Odstraňte tlakovou hadici, našroubujte adaptér a zařízení pro kontrolu průtoku do svislé polohy. Zvedněte zpětný ventil a naplňte zařízení vodou až po konec výtlaku. Naplňte také tělo čerpadla pomocí šroubu pro plnění vodou. Otevřete spotřebič na tlakové hadici, aby se uvolnil vzduch, poté připojte zařízení.

Co znamená blikající červená kontrolka na zařízení pro kontrolu průtoku?

Blikající červená kontrolka znamená, že se aktivovala ochrana proti chodu nasucho. Čerpadlo pracovalo bez vody. Zkontrolujte těsnost sacího potrubí a ujistěte se, že sací ventil je ponořen. Stiskněte tlačítko RESET pro resetování zařízení.

Jaká je maximální sací výška a jak ji optimalizovat?

Maximální sací výška je 8 metrů. Pro optimalizaci sání použijte vyztuženou sací hadici o průměru nejméně 19 mm, nainstalujte zpětný ventil a sací koš a zajistěte, aby sací potrubí bylo dokonale těsné a vedeno ve stoupání směrem k čerpadlu.

Lze toto čerpadlo používat pro pitnou vodu?

Ne, toto zařízení není vhodné pro dopravu pitné vody. Je určeno k čerpání čisté vody (sladká voda, dešťová voda) pro účely zavlažování nebo zalévání.

Jak čerpadlo udržovat a zazimovat?

Před zimou nebo delší nečinností propláchněte čerpadlo čistou vodou, zcela jej vyprázdněte vypouštěcím šroubem a skladujte v suchém a mrazuvzdorném prostředí. Ujistěte se, že v zařízení pro kontrolu průtoku nezůstala žádná voda, aby nedošlo k poškození mrazem.

Co dělat, když je průtok nedostatečný?

Zkontrolujte sací výšku (max 8 m), vyčistěte sací koš a ventil, ujistěte se, že je hladina vody dostatečná, a zkontrolujte, zda sací potrubí není ucpané nebo poškozené. Pokud problém přetrvává, může čerpadlo potřebovat vnitřní čištění.

Proč čerpadlo nestartuje?

Nejprve zkontrolujte síťové napětí a jistič. Pokud je čerpadlo zablokované, demontujte jej a vyčistěte oběžné kolo. Tepelná ochrana mohla také vypnout napájení při přehřátí: počkejte na vychladnutí. Ujistěte se také, že síťový kabel a zástrčka jsou v dobrém stavu.

Jaký typ hadice použít pro sání a výtlak?

Pro sání použijte vyztuženou plastovou hadici o průměru nejméně 19 mm (3/4 palce). Pro výtlak se doporučuje hadice 19 mm, ale můžete použít hadici 13 mm (1/2 palce) s omezením průtoku. Všechny spoje musí být těsné (použijte teflonovou pásku).

Jak vyměnit poškozený napájecí kabel?

Výměnu napájecího kabelu musí provést výrobce, jeho servisní služba nebo podobně kvalifikovaná osoba, aby se předešlo nebezpečí. Nepokoušejte se to provést sami.

Jaká je záruka na toto čerpadlo?

Záruka je 3 roky od data nákupu. Vztahuje se na výrobní vady a vady materiálu. Škody způsobené nesprávným používáním, běžným opotřebením nebo nedostatečnou údržbou jsou vyloučeny. Pro uplatnění záruky kontaktujte prodejnu Hornbach nebo servisní službu uvedenou v návodu.

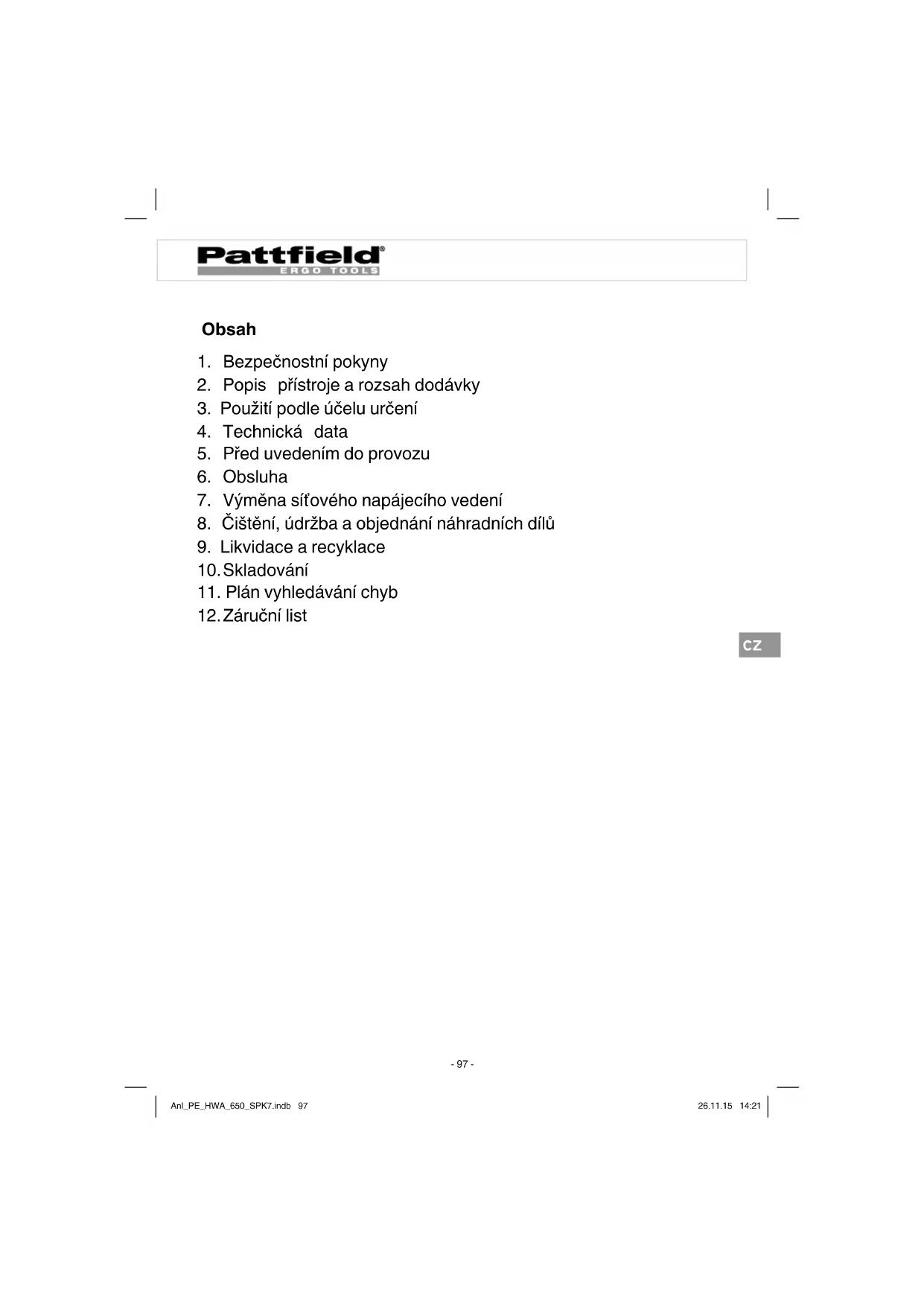

NÁVOD K OBSLUZE PE-HWA 650 Pattfield

1. Bezpečnostní pokyny
2. Popis přístroje a rozsah dodávky
3. Použití podle účelu určení
4. Technická data
5. Před uvedením do provozu
6. Obsluha
7. Výměna síťového napájecího vedení
8. Čištění, údržba a objednání náhradních dílů
9. Likvidace a recyklace
10. Skladování
11. Plán vyhledávání chyb
12. Záruční list

Pattfield®

ERGO TOOLS

Nebezpečí! - Ke snížení rizika zranění si přečíst návod k obsluze

CZ

-98-

Při používání přístrojů musí být dodržována určitá bezpečnostní opatření, aby se zabránilo zraněním a škodám. Přečtěte si proto pečlivě tento návod k obsluze / bezpečnostní pokyny. Dobře si ho/ je uložte, abyste měli tyto informace kdykoliv po ruce. Pokud předáte přístroj jiným osobám, předejte s ním prosím i tento návod k obs- luze/bezpečnostní pokyny. Nepřebíráme žádné ručení za škody a úrazy vzniklé v důsledku nedodržování tohoto návodu k obsluze a bezpečnostních pokynů.

1. Bezpečnostní pokyny

Nebezpečí!

Přečtěte si všechny bezpečnostní pokyny a instrukce. Zanedbání při dodržování bezpečnostních pokynů a instrukcí mohou mít za následek úder elektrickým proudem, požár a/nebo těžká zranění.

Všechny bezpečnostní pokyny a instrukce si uložte pro bu- doucí použití.

Nebezpečí!

Přístroj musí být napájen ochranným vypínačem proti chybnému proudu (RCD) s jmenovitým vybavovacím chybným proudem do maximálně 30 mA (podle VDE 0100 část 702 a 738).

Pokud si nejste jistí, jestli je provedena instalace RCD, doporučujeme vám použít pomocný spínač PRCD-S (žádejte ve vašem specializovaném obchodě).

Čerpadlo není vhodné na použití v plaveckých bazénech, brouzdalištích všeho druhu a ostatních vodstvech, ve kterých se během provozu mohou zdržovat osoby nebo zvířata. Provoz čerpadla během pobytu lidí nebo zvířat v oblasti ohrožení není přípustný. Informujte se u odborného elektrikáře!

Tento přístroj smějí používat děti starší 8 let a osoby se sníženými fyzickými, smyslovými nebo duševními schopnostmi nebo s nedostatečnými zkušenostmi a vědomostmi, pouze pokud jsou pod dohledem nebo byly poučeny ohledně bezpečného používání přístroje a rozumějí nebezpečím, které mohou v důsledku použití vzniknout. Děti si nesmějí s přístrojem hrát. Čištění a údržbu nesmějí provádět děti bez dohledu.

CZ

• Přístroj se nesmí používat, pokud jsou ve vodě osoby.
• Používat přístroj je povoleno jen s ochranným vypínačem proti chybnému proudu (RCD) s dimenzovaným chybným proudem nejvýše 30 mA.
• Před každým použitím proved'te vizuální kontrolu přístroje. Přístroj nepoužívejte, pokud jsou bezpečnostní zařízení poškozena nebo opotřebována. Bezpečnostní zařízení nikdy nevyřazujte z provozu.
• Přístroj používejte výhradně pro účel uvedený v tomto návodu k obsluze.
  • Jste zodpovědní za bezpečnost v pracovní oblasti
• Pokud je síťové napájecí vedení poškozeno, musí být nahrazeno výrobcem nebo jeho zákaznickým servisem nebo kvalifikovanou osobou, aby se zabránilo nebezpečím.
• Na typovém štítku přístroje uvedené napětí 230 V střídavého napětí musí odpovídat napětí sítě, které je k dispozici.
• Přístroj nikdy nezvedat, nepřenášet nebo neupevňovat za síťový kabel.
• Zajistěte, aby konektorová spojení ležela v oblasti bezpečné před zatopením, resp. byla chráněna před vlhkostí.
• Před každou prací na přístroji vytáhnout síťovou zástrčku.

• Zabraňte tomu, aby byl přístroj vystaven přímému proudu vody.
• Za dodržování místních bezpečnostních a montážních ustanovení zodpovídá provozovatel. (Zeptejte se případně odborného elektrikáře)
• Následné škody způsobené zatopením prostor při poruchách na přístroji musí uživatel vyloučit vhodnými opatřeními (např. instalací poplachového zařízení, rezervního čerpadla atd.)
• Při eventuálním výpadku přístroje smějí být opravářské práce prováděny pouze odborným elektrikářem nebo zákaznickým servisem firmy.
• Přístroj nesmí být nikdy provozován nasucho nebo se zcela uzavřeným sacím vedením. Na škody na přístroji, které vzniknou v důsledku chodu nasucho, se nevztahuje záruka výrobce.
• Pístroj nesmí být používán pro provoz v bazénech.
• Přístroj nesmí být zabudován do oběhu pitné vody.
• Vhodnými opatřeními je třeba zabránit přístupu dětem.
• Uživatel je v pracovní oblasti přístroje zodpovědný vůči třetím osobám.
• Pred uvedením do provozu nechte odborníkem zkontrolovat, že jsou požadovaná elektrická ochranná opatření k dispozici.

CZ

2. Popis přístroje a rozsah dodávky

2.1 Popis přístroje (obr. 1)

1. Tlaková přípojka (R1 vnitř. záv.)
2. Průtokový spínač
3. Nosná rukojeť
4. Sítový vypínač
5. Šroub na vypouštění vody
6. Sací přípojka (R1 vnitř. záv.)
7. Šroub na plnění vody

2.2 Rozsah dodávky

Zkontrolujte prosím úplnost výrobku na základě popsaného rozsahu dodávky. V případě chybějících dílů se prosím obraťte nejpozději během 5 pracovních dnů po zakoupení výrobku za předložení platného dokladu o koupi na naše servisní středisko nebo prodejnu, kde jste přístroj zakoupili. Dbejte prosím na tabulku o záruce v servisních informacích na konci návodu.

• Otevřete balení a přístroj opatrně vyjměte z balení.
• Odstraňte obalový materiál a ochrany balení / dopravní pojistky (jsou-li k dispozici).
• Překontrolujte, zda je rozsah dodávky úplný.
• Zkontrolujte přístroj a příslušenství, zda nebyly při přepravě poškozeny.
• Balení si pokud možno uložte až do uplynutí záruční doby.

Nebezpečí!

Přístroj a obalový materiál nejsou dětská hračka! Děti si nesmějí hrát s plastovými sáčky, fóliemi a malými díly! Hrozí nebezpečí spolknutí a udušení!

• Zahradní čerpadlo
- Průtokový spínač
• Originální návod k obsluze

3. Použití podle účelu určení

Oblast použití:

• Na zavlažování a zalévání zelených ploch, zeleninových záhonů a zahrad
  • K provozu postřikovačů pro trávníky
• K čerpání vody z rybníčků, potoků, nádob a cisteren na dešťovou vodu a studní
  • K zásobování užitkovou vodou

Čerpaná média:

• K čerpání čisté vody (sladká voda), dešťové vody nebo lehce znečištěné mýdlové vody/užitkové vody.
• Maximální teplota čerpané kapaliny by v trvalém provozu neměla překročit +35 °C.
• Pomocí tohoto přístroje nesmí být čerpány žádné hořlavé, výbušné kapaliny nebo kapaliny, ze kterých mohou unikat plyny.
• Je třeba se vyhnout čerpání agresivních kapalin (kyseliny, louhy, silážní šťávy atd.) a čerpání kapalin s abrazivními látkami (písek). konstruován pro trvalé zatížení.
• Tento přístroj není vhodný k čerpání pitné vody

Přístroj smí být používán pouze podle svého účelu určení. Každé další, toto překračující použití, neodpovídá použití podle účelu určení. Za z toho vyplývající škody nebo zranění všeho druhu ručí uživatel/ obsluhující osoba a ne výrobce.

Dbejte prosím na to, že naše přístroje nebyly podle svého účelu určení konstruovány pro živnostenské, řemeslnické nebo průmyslové použití. Nepřebíráme proto žádné ručení, pokud je přístroj používán v živnostenských, řemeslných nebo průmyslových podnicích a při srovnatelných činnostech.

Sítová přípojka.... 230 V \~ 50 Hz

Příkon 650 W

Dopravované množství max. 3600 l/h

Dopravní výška max. 36 m

Dopravní tlak max. 0,36 MPa (3,6 barů)

Sací výška max.: 8 m

Tlaková přípojka......cca 33,3 mm (R1 vnitř. záv.)

Sací přípojka:....cca 33,3 mm (R1 vnitř. záv.)

Teplota vody max. 35°C

Zaručená hladina akustického výkonu L _WA : 85 dB(A)

Druh ochrany: IPX4

CZ

Průtokový spínač

Sítové napětí: 230 V\~ / 50 Hz

Max. intenzita proudu: 10 A

Druh ochrany: IP 44

Max. provozní tlak: 1,0 MPa (10 barů)

Max. teplota: 55 °C

5. Před uvedením do provozu

Před zapnutím se přesvědčte, zda údaje na typovém štítku souhlasí s údaji sítě.

Zásadně doporučujeme používání předfiltru a sací sady se sací hadicí, sacím košem a zpětným ventilem, aby se zabránilo dlouhým dobám zpětného nasávání a zbytečnému poškození čerpadla ka- meny a pevnými cizími tělesy.

5.1 Instalace a uvedení do provozu

Vypnout čerpadlo a vytáhnout síťovou zástrčku čerpadla. Již existující výtlačné vedení přímo na čerpadle odstranit. Dbát na správné odvzdušnění čerpadla (k tomu dodržovat návod k obsluze čerpadla). Připojovací adaptér (obr. 1/pol. 4) přišroubovat na přípojku výtlačného vedení čerpadla (obr. 3). Průtokový spínač (obr. 1/pol. 1) s připojovacím závitem (obr. 2/pol. 5) nasadit na připojovací adaptér a pomocí přesuvné matice (obr. 4/pol. 10) ho utáhnout na připojovacím adaptéru (obr. 4). Průtokový spínač musí být bezpodmínečně ve vislé poloze, to znamená, přípojka k čerpadlu (obr. 2/pol. 5) musí ležet dole a přípojka k výtlačnému vedení (obr. 2/pol. 6) musí ležet nahoře. V jiných polohách nemůže průtokový spínač správně pracovat. Zpětný ventil na rukojeti (obr. 2/pol. 7) nadzvednout (obr. 5) a průtokový spínač opatrně naplnit až po spodní konec závitu tlakové přípojky (obr. 2/pol. 6) dopravovanou kapalinou, aby se zabráni-lo chodu zařízení nasucho. Nyní výtlačné vedení našroubovat na určenou přípojku (obr. 2/pol. 6) průtokového spínače, přitom dbát na vhodné těsnění, např. teflonová páska (není v rozsahu dodávky). Sítovou zástrčku čerpadla zastrčit do zásuvky (obr. 1/pol. 2) na zadní straně průtokového spínače. Po kontrole všech přípojek a vedení musí být na výtlačné vedení připojen a otevřen spotřebič, aby mohl se začátkem čerpání z výtlačného vedení uniknout obsažený vzduch. Sítový kabel (obr. 1/pol. 3) průtokového spínače zastrčit do dostatečně jištěné (min. 10 A) zásuvky s ochranným kolíkem 230 V\~50 Hz.

Průtokový spínač je nyní připraven k provozu. Zapnout čerpadlo, pokud je vybaveno spínačem, jinak je čerpadlo automaticky spuštěno a začne čerpat. Spotřebič může být zavřen, jakmile začne vytékat dopravovaná kapalina. Průtokový spínač nyní vypne zásuvku (obr. 1/ pol. 2). Demontáž se provádí příslušně v opačném pořadí. Při uložení dbát na to, aby se v průtokovém spínači nevyskytovala dopravovaná kapalina, aby se zabránilo škodám způsobeným mrazem.

5.2 Přípojka sacího vedení

• Připojte sací hadici (plastová hadice min. cca 19 mm ( ^3/4 ") se spirálovitým vyztužením) bud' přímo, nebo přes závitovou spojku k sací přípojce přístroje (5) cca 33,3 mm (R1 vnitř.závit).
• Použitá sací hadice musí být vybavena sacím ventilem. Pokud nemůže být sací ventil použit, měl by být do sacího vedení nainstalován zpětný ventil.
• Sací vedení položte od místa nasávání vody k přístroji stoupající. Bezpodmínečně se vyhněte položení sacího vedení nad výšku čerpadla, vzduchové bubliny ve vedení zpomalují a zabraňují nasávání.
• Sací a výtlačné vedení upevněte tak, aby nevytvářela žádný mechanický tlak na přístroj.
• Sací ventil by měl ležet dostatečně hluboko ve vodě, aby bylo při poklesnutí hladiny vody zabráněno chodu přístroje nasucho.
• Netěsné sací vedení zabraňuje nasáváním vzduchu nasávání vody.
• Zabraňte nasávání cizích materiálů (písek atd.). V případě potřeby nainstalujte k tomuto účelu předfiltr.

5.3 Přípojka výtlačného vedení

• Výtlačné vedení (mělo by být min. 19 mm ( ^3/4 )) musí být připojeno přímo nebo přes závitovou spojku na přípojku výtlačného vedení (1) (33,3 mm (R1IG)) přístroje.
• Samozřejmě může být použita tlaková hadice 13 mm (½") s odpovídajícími závitovými spojeními. Čerpací výkon se menší tlakovou hadicí sníží.
• Během sání musí být zcela otevřeny uzávěry nacházející se ve výtlačném vedení (stříkací trysky, ventily atd.), aby mohl uniknout vzduch vyskytující se v sacím vedení.

5.4 Elektrické připojení

• Elektricképřipojení se provádí na zásuvku s ochranným kolíkem 230 V \~ 50 Hz. Pojistka minimálně 10 ampérů.
• Motor je proti přetížení nebo blokování chráněn zabudovaným teplotním čidlem. Při přehřátí teplotní čidlo automaticky čerpadlo vypne a po ochlazení se přístroj opět sám zapne.

6. Obsluha

• Přístroj postavit na pevné, rovné a vodorovné místo.
• Těleso čerpadla naplnit vodou přes šroub na plnění vody (7). Naplnění sacího vedení urychlí sací proces.
• Všechna uzavírací zařízení ve výtlačném vedení (stříkací tryska, ventily atd.) musí být během sání úplně otevřené, aby ze sacího vedení mohl ucházet případný vzduch.
• Rípojit sítové vedení.
• Přístroj zapnout síťovým vypínačem (4) - sání může při max. sací výšce trvat až 5 minut.
• Po ukončení práce vypnout přístroj síťovým vypínačem (4).

Průtokový spínač nemá žádné možnosti nastavení nebo seřízení, pracuje plně automaticky. Pomocí 3 LED (obr. 3/pol. 8) je pouze signalizován provozní stav.

Zelená LED:

Průtokový spínač je připojen na síť.

Žlutá LED:

Průtokový spínač spustil, zásuvka (obr. 2/pol. 2) je pod napětím.

Červená LED:

Průtokový spínač zjistil poruchu.

Indikovány jsou následující provozní stavy:

Svítí zelená:

Průtokový spínač je připraven k provozu, není potřeba žádná dopravovaná kapalina. Čerpadlo neběží.

Svítí zelená a žlutá:

Čerpadlo je v provozu, spotřebič k odběru dopravované kapaliny je otevřen.

Svítí zelená a červená:

Čerpadlo běží nasucho bez dopravované kapaliny. Než s konečnou platností zareaguje ochrana proti chodu nasucho, provede průtokový spínač 3 pokusy k odstranění chodu nasucho.

Svítí zelená, bliká červená:

Ochrana proti chodu nasucho zareagovala, již není možné žádné nasávání dopravované kapaliny. Za pomoci návodu k obsluze čerpadla nalézt poruchu (např. netěsné sací vedení) a odstranit ji. Poté potvrzením tlačítka Reset (obr. 3/pol. 9) na průtokovém spínači uvést čerpadlo opět do chodu.

7. Výměna síťového napájecího vedení

Nebezpečí!

Pokud je sitové napájecí vedení poškozeno, musí být nahrazeno výrobcem nebo jeho zákaznickým servisem nebo kvalifikovanou osobou, aby se zabránilo nebezpečím.

8. Čištění, údržba a objednání náhradních dílů

Přístroj nevyžaduje prakticky žádnou údržbu. Pro dosažení dlouhé životnosti ovšem doporučujeme pravidelnou kontrolu a péči.

Nebezpečí!

Před každou údržbou přístroj odpojte od napětí, k tomu vytáhněte síťovou zástrčku čerpadla ze zásuvky.

8.1 Údržba

- Při eventuálním ucpání přístroje připojte výtlačné vedení na vodovod a odejměte sací hadici. Otevřete kohoutek vodovodu. Přístroj několikrát na cca dvě vteřiny zapněte. Tímto způsobem je možné v převážném počtu případů ucpání odstranit.

- Uvnitř přístroje se nevyskytují žádné další díly vyžadující údržbu.

8.2 Objednání náhradních dílů:

Při objednávce náhradních dílů je třeba uvést následující údaje:

• Typpřístroje
  • Číslo artiklu přístroje
  • Identifikační číslo přístroje

• Číslo požadovaného náhradního dílu

Aktuální ceny a informace získáte na požádání ve vaší prodejně Hornbach.

Přístroj je uložen v balení, aby bylo zabráněno poškození při přepravě. Toto balení je surovina a tím znovu použitelné nebo může být dáno zpět do cirkulace surovin. Přístroj a jeho příslušenství jsou vyrobeny z rozdílných materiálů, jako např. kov a plasty. Defektní přístroje nepatří do domovního odpadu. K odborné likvidaci by měl být přístroj odevzdán na příslušném sběrném místě. Pokud žádné takové sběrné místo neznáte, měli byste se informovat na místním zastupitelství.

10.Skladování

Skladujte přístroj a jeho příslušenství na tmavém, suchém a nezam-rzajícím místě a mimo dosah dětí. Optimální teplota skladování leží mezi 5 a 30 °C. Uložte elektrický přístroj v originálním balení.

• Před delším nepoužíváním nebo přezimováním je třeba čerpadlo důkladně vypláchnout vodou, kompletně vyprázdnit a uložit v su-chu.
• Při nebezpečí mrazu musí být přístroj kompletně vyprázdněn.
• Po delším nepoužívání krátkým za-/vypnutím překontrolovat, jestli se rotor bezvadně otáčí.

CZ

1. Plán vyhledávání chyb

Poruchy Příčiny Odstranění
Motor nenaskočí	-Chybísítové napětí- Lopatkové kolo čerpadla zablokováno-teplotní čidlo vypnulo	-Překontrolovat síťové napětí- Čerpadlo rozložit a vyčistit
Čerpadlo nenasává	- Sací ventil není ve vodě- Těleso čerpadla bez vody- Vzduch v sacím vedení- Netěsný sací ventil- Sací koš (sací ventil) ucpaný- Max. sací výška překročena	-Sacíventilumístitdo vody- Do tělesa čerpadla naplnit vodu- Zkontrolovat těsnost sacího vedení- Vyčistit sací ventil- Vyčistit sací koš- Zkontrolovat sací výšku
Nedostatečné čerpané množství	- Sací výška moc vysoká- Sací koš znečištěn- Hladina vody rychle klesá- Výkon čerpadla snížen škodlivinami	- Zkontrolovat sací výšku- Vyčistit sací koš- Sací hadici umístit hlouběji- Čerpadlo vyčistit a rychle opotřebitelné díly nahradit
Tepelný spínač vypne čerpadlo	-Motorpřetížen, tření způsobené cizími látka-mi moc vysoké	- Čerpadlo demontovat a vyčistit, zabránit sání cizích látek (fi ltr)

CZ

Elektrické nářadí a přístroje neodhazujte do domovního odpadu!

Podle evropské směrnice 2012/19/ES o odpadních elektrických a elektronických zařízeních (OEEZ) a při prosazování národního práva musí být spotřebované elektrické nářadí sbíráno samostatně a musí být dopraveno do odpovídajícího ekologického recyklačního závodu.

Alternativa recyklace k výzvě na zpětné odeslání výrobku: Vlastník elektrického přístroje je povinen alternativně namís- to zpětného odeslání zařízení spolupůsobit při jeho správném zužitkování v případě, že se vzdá jeho vlastnictví. Starý přístroj lze v takovém případě odevzdat také ve sběrně, která provede odstranění ve smyslu národního zákona o recyklaci a odpadech. Tyto předpisy se nevztahují na díly příslušenství a pomocné prostředky bez elek- trických součástí přidané ke starým přístrojům.

Přetisk nebo jiné rozmnožování dokumentace nebo průvodních dokumentů výrobků, také ve výtažcích, je povoleno pouze s výhradním schválením fi rmy Hornbach Baumarkt AG.

Technickézměny vyhrazeny

Vážená zákaznice, vážený zákazníku,

naše výrobky podléhají přísné kontrole kvality. Pokud i přesto ten- to přístroj bezvadně nefunguje, je nám to velice líto a prosíme Vás, abyste se obrátili na naši servisní službu na adrese uvedené na tom- to záručním listu nebo na prodejnu, kde jste přístroj zakoupili. Pro uplatňování požadavků poskytnutí záruky platí následující:

1. Tyto záruční podmínky upravují dodatečné záruky, které níže uvedený výrobce poskytuje kupujícím nových přístrojů navíc k zákonné záruce. Vaše zákonem stanovené nároky na záruku zůstanou touto zárukou nedotčeny. Naše záruka je pro Vás bezplatná.

2. Záruka se vztahuje výhradně na nedostatky na vámi zakoupeném novém přístroji níže uvedeného výrobce, které jsou způsobené chybou materiálu nebo výrobní chybou, a podle našeho uvážení je omezena na odstranění těchto nedostatků na přístroji nebo výměnu přístroje.

Dbejte prosím na to, že naše přístroje nebyly podle svého účelu určení konstruovány pro živnostenské, řemeslnické nebo odborné použití. Záruční smlouva se proto nenaplní, pokud byl přístroj během záruční doby používán v živnostenských, řemeslnických nebo průmyslových podnicích nebo byl vystaven srovnatelnému zatížení.

1. Z naší záruky jsou vyloučeny:

- Škody na přístroji, které vznikly nedodržením montážního návo- du nebo na základě neoborné instalace, nedodržením návodu k použití (jako např. připojení na chybné síťové napětí nebo druh el. proudu), nebo nedodržením pokynů k údržbě a bezpečnostních pokynů, vystavením přístroje nepřirozeným povětrnostním pod- mínkám nebo nedostatečnou péčí a údržbou.

- Škody na přístroji, které vznikly neoprávněným nebo nesprávným použitím (jako např. přetížení přístroje nebo použití neschválených přídavných nástrojů nebo příslušenství), vniknutím cizích těles do přístroje (jako např. písek, kameny nebo prach,

škody při přepravě), používáním násilí nebo cizím působením (jako např. škody způsobené pádem).

- Škody na přístroji nebo na dílech přístroje, které jsou způsobeny běžným opotřebením přiměřeného použití nebo jiným přirozeným opotřebením.

1. Záruční doba činí 3 roky a začíná datem koupě přístroje.

Požadavky poskytnutí záruky musí být uplatňovány před uplynutím záruční doby během dvou týdnů poté, co byla vada zjištěna. Uplatňování požadavků poskytnutí záruky po uplynutí záruční doby je vyloučeno. Oprava nebo výměna přístroje nevede ani k prodloužení záruční doby, ani nedojde tímto výkonem k zahájení nové záruční doby pro tento přístroj nebo pro jakékoli zabudované náhradní díly. To platí také při využití místního servisu.

CZ

V případě rychle opotřebitelných dílů, spotřebních dílů a chybějících dílů poukazujeme na omezení této záruky podle servisních informací uvedených v tomto návodu k obsluze.

Hornbach Baumarkt AG, Hornbachstraße 11, 76879 Bornheim / Germany www.hornbach.com

Nebezpečenstvo! - Aby ste znížili riziko poranenia, prečítajte si návod na obsluhu

SK

1. Bezpečnostné pokyny

Nebezpečenstvo!

• Záhradné čerpadlo
- Prietokový spínač
• Originálny návod na obsluhu

Prepravované množstvo, max.: 3600 l/h

Prepravná výška, max.: 36 m

Prepravný tlak, max.: 0,36 MPa (3,6 bar)

Výška nasatia, max.: 8 m

Hladina akustického výkonu garantovaná L _WA : 85 dB(A)

Druh ochrany: IPX4

SK Prietokový spínač

Sietové napätie: 230 V\~ / 50 Hz

Max. sila prúdu: 10 A

Druh ochrany: IP 44

5.4 Elektrické pripojenie

Prietokový spínač je zapojený do elektrickej siete.

Žltá kontrolka LED:

Prietokový spínač je spustený, zásuvka (obr. 2/pol. 2) je pod napätím.

Červená kontrolka LED:

Prietokový spínač zaznamenal poruchu.

Zelená a červená svieti:

Zelená svieti, červená bliká:

Vážená zákazníčka, vážený zákazník,
