NÁVOD K OBSLUZE DED9955TK DEDRA

Ohřívač oleje s odtahem spalin Návod k obsluze se záručním listem

Všechna práva vyhrazena. Toto zpracování je chráněno autorským právem. Kopírování nebo šíření Návodu k obsluze v částech nebo vcelku bez souhlasu společnosti Dedra Exim je zakázáno. Dedra Exim si vyhrazuje právo zavádět konstrukční a technické a komplementační změny bez dřívějšího oznámení. Tyto změny nemohou být základem pro reklamování výrobku. Návod k obsluze dostupný na stránkách www.dedra.pl

7. Zapínání nástroje

9. Aktuální provozní práce

10. Náhradní díly a příslušenství

11. Samostatné odstranění závad

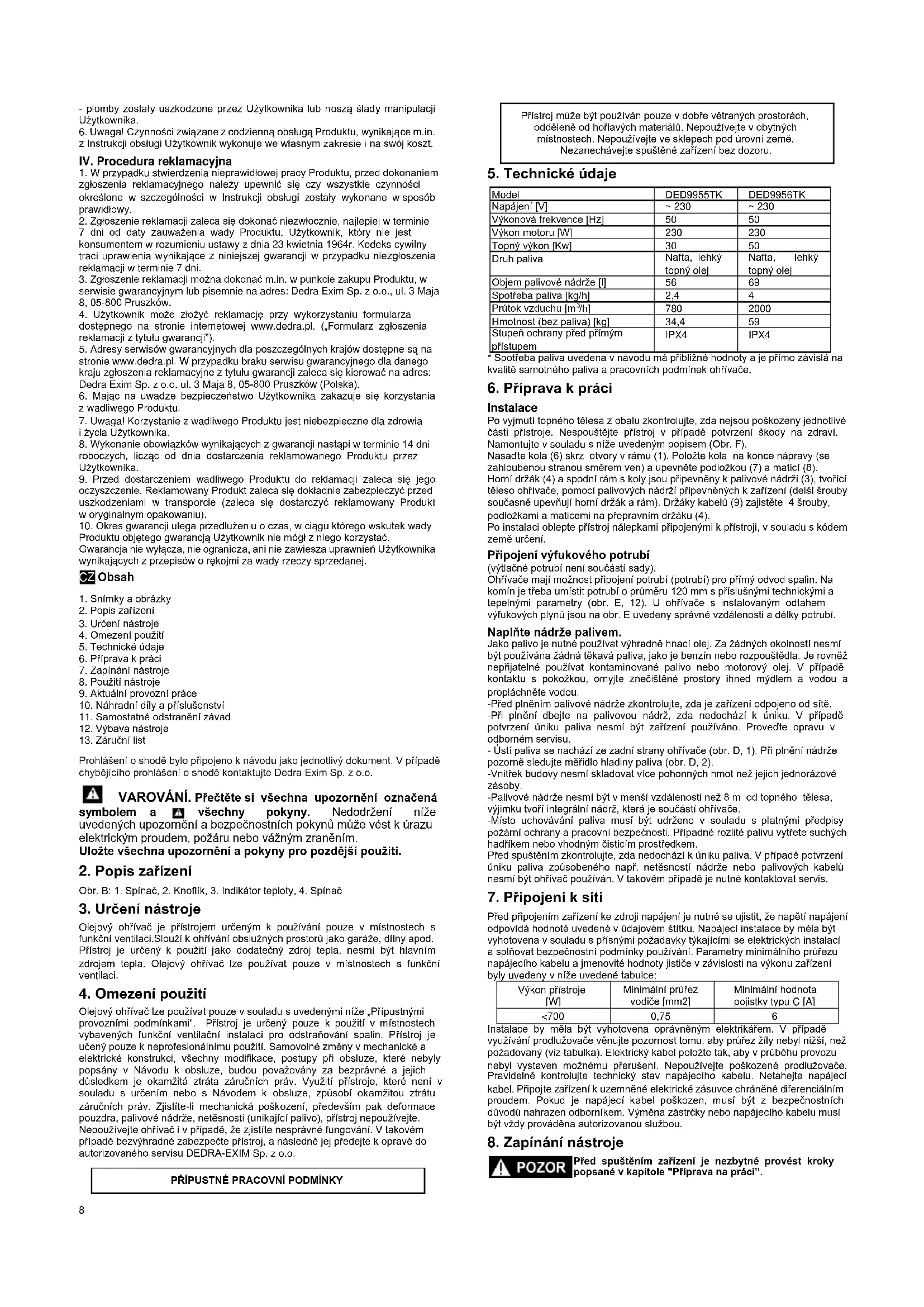

Prohlášení o shodě bylo připojeno k návodu jako jednotlivý dokument. V případě chybějícího prohlášení o shodě kontaktujte Dedra Exim Sp. z o.o. VAROVÁNÍ. Přečtěte si všechna upozornění označená symbolem a všechny pokyny. Nedodržení níže uvedených upozornění a bezpečnostních pokynů může vést k úrazu elektrickým proudem, požáru nebo vážným zraněním. Uložte všechna upozornění a pokyny pro pozdější použití.

Obr. B: 1. Spínač, 2. Knoflík, 3. Indikátor teploty, 4. Spínač

Olejový ohřívač je přístrojem určeným k používání pouze v místnostech s funkční ventilaci.Slouží k ohřívání obslužných prostorů jako garáže, dílny apod. Přístroj je určený k použití jako dodatečný zdroj tepla, nesmí být hlavním zdrojem tepla. Olejový ohřívač lze používat pouze v místnostech s funkční ventilaci.

Olejový ohřívač lze používat pouze v souladu s uvedenými níže „Přípustnými provozními podmínkami“. Přístroj je určený pouze k použití v místnostech vybavených funkční ventilační instalaci pro odstraňování spalin. Přístroj je učený pouze k neprofesionálnímu použití. Samovolné změny v mechanické a elektrické konstrukci, všechny modifikace, postupy při obsluze, které nebyly popsány v Návodu k obsluze, budou považovány za bezprávné a jejich důsledkem je okamžitá ztráta záručních práv. Využití přístroje, které není v souladu s určením nebo s Návodem k obsluze, způsobí okamžitou ztrátu záručních práv. Zjistíte-li mechanická poškození, především pak deformace pouzdra, palivové nádrže, netěsnosti (unikající palivo), přístroj nepoužívejte. Nepoužívejte ohřívač i v případě, že zjistíte nesprávné fungování. V takovém případě bezvýhradně zabezpečte přístroj, a následně jej předejte k opravě do autorizovaného servisu DEDRA-EXIM Sp. z o.o.

PŘÍPUSTNÉ PRACOVNÍ PODMÍNKY

Přístroj může být používán pouze v dobře větraných prostorách, odděleně od hořlavých materiálů. Nepoužívejte v obytných místnostech. Nepoužívejte ve sklepech pod úrovní země. Nezanechávejte spuštěné zařízení bez dozoru.

Model DED9955TK DED9956TK Napájení [V] ~ 230 ~ 230 Výkonová frekvence [Hz]

Druh paliva Nafta, lehký topný olej Nafta, lehký topný olej Objem palivové nádrže [l]

Stupeň ochrany před přímým přístupem IPX4 IPX4

• Spotřeba paliva uvedena v návodu má přibližné hodnoty a je přímo závislá na kvalitě samotného paliva a pracovních podmínek ohřívače.

Instalace Po vyjmutí topného tělesa z obalu zkontrolujte, zda nejsou poškozeny jednotlivé části přístroje. Nespouštějte přístroj v případě potvrzení škody na zdraví. Namontujte v souladu s níže uvedeným popisem (Obr. F). Nasaďte kola (6) skrz otvory v rámu (1). Položte kola na konce nápravy (se zahloubenou stranou směrem ven) a upevněte podložkou (7) a maticí (8). Horní držák (4) a spodní rám s koly jsou připevněny k palivové nádrži (3), tvořící těleso ohřívače, pomocí palivových nádrží připevněných k zařízení (delší šrouby současně upevňují horní držák a rám). Držáky kabelů (9) zajistěte 4 šrouby, podložkami a maticemi na přepravním držáku (4). Po instalaci oblepte přístroj nálepkami připojenými k přístroji, v souladu s kódem země určení. Připojení výfukového potrubí (výtlačné potrubí není součástí sady). Ohřívače mají možnost připojení potrubí (potrubí) pro přímý odvod spalin. Na komín je třeba umístit potrubí o průměru 120 mm s příslušnými technickými a tepelnými parametry (obr. E, 12). U ohřívače s instalovaným odtahem výfukových plynů jsou na obr. E uvedeny správné vzdálenosti a délky potrubí. Naplňte nádrže palivem. Jako palivo je nutné používat výhradně hnací olej. Za žádných okolností nesmí být používána žádná těkavá paliva, jako je benzín nebo rozpouštědla. Je rovněž nepřijatelné používat kontaminované palivo nebo motorový olej. V případě kontaktu s pokožkou, omyjte znečištěné prostory ihned mýdlem a vodou a propláchněte vodou. -Před plněním palivové nádrže zkontrolujte, zda je zařízení odpojeno od sítě. -Při plnění dbejte na palivovou nádrž, zda nedochází k úniku. V případě potvrzení úniku paliva nesmí být zařízení používáno. Proveďte opravu v odborném servisu. - Ústí paliva se nachází ze zadní strany ohřívače (obr. D, 1). Při plnění nádrže pozorně sledujte měřidlo hladiny paliva (obr. D, 2). -Vnitřek budovy nesmí skladovat více pohonných hmot než jejich jednorázové zásoby. -Palivové nádrže nesmí být v menší vzdálenosti než 8 m od topného tělesa, výjimku tvoří integrální nádrž, která je součástí ohřívače. -Místo uchovávání paliva musí být udrženo v souladu s platnými předpisy požární ochrany a pracovní bezpečnosti. Případné rozlité palivu vytřete suchých hadříkem nebo vhodným čisticím prostředkem. Před spuštěním zkontrolujte, zda nedochází k úniku paliva. V případě potvrzení úniku paliva způsobeného např. netěsností nádrže nebo palivových kabelů nesmí být ohřívač používán. V takovém případě je nutné kontaktovat servis.

Před připojením zařízení ke zdroji napájení je nutné se ujistit, že napětí napájení odpovídá hodnotě uvedené v údajovém štítku. Napájecí instalace by měla být vyhotovena v souladu s přísnými požadavky týkajícími se elektrických instalací a splňovat bezpečnostní podmínky používání. Parametry minimálního průřezu napájecího kabelu a jmenovité hodnoty jističe v závislosti na výkonu zařízení byly uvedeny v níže uvedené tabulce: Výkon přístroje [W] Minimální průřez vodiče [mm2] Minimální hodnota pojistky typu C [A] <700 0,75

Instalace by měla být vyhotovena oprávněným elektrikářem. V případě využívání prodlužovače věnujte pozornost tomu, aby průřez žíly nebyl nižší, než požadovaný (viz tabulka). Elektrický kabel položte tak, aby v průběhu provozu nebyl vystaven možnému přerušení. Nepoužívejte poškozené prodlužovače. Pravidelně kontrolujte technický stav napájecího kabelu. Netahejte napájecí kabel. Připojte zařízení k uzemněné elektrické zásuvce chráněné diferenciálním proudem. Pokud je napájecí kabel poškozen, musí být z bezpečnostních důvodů nahrazen odborníkem. Výměna zástrčky nebo napájecího kabelu musí být vždy prováděna autorizovanou službou.

8. Zapínání nástroje

Před spuštěním zařízení je nezbytné provést kroky popsané v kapitole "Příprava na práci”.9 Nalijte palivo do nádrže, zavřete uzávěr palivové nádrže. V případě úniku paliva důkladně otřete místo rozlití suchým hadříkem. Rozlité palivo nesmí nikdy zůstat na ohřívači ani v jeho blízkosti, protože hrozí nebezpečí požáru. Tyto činnosti by měly být prováděny s odpojeným síťovým kabelem. Umístěte fixační jednotku na rovnou vodorovnou plochu tak, aby proud horkého vzduchu nebyl nasměrován přímo na hořlavé materiály nebo osoby. Pozornost by měla být věnována zejména záclonám, záclonám nebo jiným materiálům, které se mohou při vystavení horkému vzduchu vznítit, musí být udržovány v souladu s obr. A. Minimální vzdálenosti od ostatních předmětů během provozu: Minimálně 3 m od přední strany výstupu horkého vzduchu, minimálně 2 m od otvoru pro přívod vzduchu, minimálně 2 m od stropu místnosti (Obr. A). Zapněte ohřívač do sítě. Přístroj zapnete nastavením přepínače na ovládacím panelu (obr. B, 2) do polohy "I". Skutečnost, že je zařízení zapnuto, je znázorněna červeným spínačem a ovládacími displeji na ovládacím panelu (obr. B, 3 a 4). Ohřívač je vybaven automatickým systémem regulace teploty. Ventilátor a hořák se spustí pouze tehdy, když okolní teplota klesne pod hodnotu nastavenou uživatelem. Obě hodnoty jsou indikovány zobrazením na ovládacím panelu: Obr. B, 3 - Displej zobrazující požadovanou teplotu. Tuto hodnotu nastavuje uživatel pomocí nastavovacího knoflíku pod displejem (obr. B, 1). Obr. B, 4 - Displej zobrazující okolní teplotu snímanou ohřívačem. Zařízení bude pracovat, dokud okolní teplota nepřekročí teplotu nastavenou uživatelem. Ohřívač se spustí automaticky, když okolní teplota klesne pod nastavenou hodnotu. Přístroj se automaticky spustí. Nestůjte / nesedejte před ohřívačem nebo neumisťujte žádné předměty, pokud není zcela jisté, že je přístroj vypnutý (obr. B, 2 - přepnut na "0").

Nezakrývejte ani nezakrývejte vstupní a výstupní otvory ohřívače. Nezakrývejte a nepřikrývejte přiváděcí a odváděcí otvory ohřívače. Zajistěte volný průtok vzduchu pro správnou práci přístroje. Ohřívač je vybaven zabezpečovacím systémem, který zastaví práci v následujících případech: Ohřívač se nezapaluje nebo hasne. Ohřívač má optoelektronický prvek, který kontroluje plamen ve spalovací komoře. Vypne ohřívač v případě, že zmizne plamen na hořáku. Napájení elektrické sítě není. V takovém případě se ohřívač vypne. Přehřátí přístroje. V případě zvýšení teploty uvnitř ohřívače, způsobeného např. nepropustnosti přívodu vzduchu zabezpečení ohřívač vypne. Když se teplota okolí zvětší nad zadanou teplotu, ohřívač se vypne a přepne se do pohotovostního režimu. – Když se teplota okolí zmenší pod zadanou teplotu, ohřívač se opět zapne automaticky. Vypínání ohřívače. Pro vypnutí ohřívače přepněte spínač napájení do polohy „0“ (obr. B, pol. 3). Následně odpojte napájecí vodič od síťové zásuvky. Po vypnutí přístroje, před ponecháním jej bez dozoru, zkontrolujte, zda plamen uvnitř zhasl úplně.

10. Aktuální provozní práce

Probíhající údržbové činnosti provádějte při odpojené plynové láhvi. Opravy smí vykonávat pouze kvalifikovaný odborník v bodech uvedených výrobcem. Nejméně jednou ročně se doporučuje technická kontrola vyhotovená autorizovaným servisem, nejlépe před každou topnou sezónou. Čištění zařízení. Zařízení musí být pravedelně čištěno. Zejména je nutné čistit případná znečištění vzniklá během plnění palivové nádrže, do které se snadno lepí prach a pyl. K čištění používejte měkké utěrky. Suchá znečištění mohou být odstraňována pomocí vysavače. Nesmíte používat agresivní čisticí prostředky, chemické čisticí prostředky, rozpouštědla nebo jiné prostředky, které mohou poškodit povrch zařízení. Vyprázdnění, čištění palivové nádrže. Ohřívač v nádrži během používání shromažďuje nečistoty a vlhkost a způsobuje kondenzaci vody uvnitř palivové nádrže. Pokud potřebujete vyprázdnit a vyčistit palivovou nádrž, nastavte topné těleso na mírné zvýšení. Palivovou nádrž postavte pod topné těleso. Odšroubujte vypouštěcí zátku na dně palivové nádrže (obr. F, 1). Po vyprázdnění paliva a čištění uzavřete vypouštěcí zátku. Po vyprázdnění nádrže Vypláchněte nádrž malým množstvím čerstvého paliva. Výše uvedenou činnost provádějte pravidelně po dobu cca 150-200 hodin práce nebo v případě potvrzení zhoršení provozních parametrů. Čištění palivového filtru Palivový filtr je umístěn na straně ohřívače (Obr. H). Pro vyčištění filtru odšroubujte spodní, průhlednou část skříně filtru, poté vyjměte filtr a vyčistěte jej čisticími prostředky, jako je extrakční bujón. V případě značného opotřebení vyměňte filtr za nový. Po provedení údržby umístěte filtr do pouzdra a přišroubujte jej. Čištění filtru palivového čerpadla K odšroubování šroubu na horní straně čerpadla použijte klíč velikosti 4 (není součástí sestavy), poté jej vyjměte a vyčistěte (Obrázek G) Vložte čistý filtr zpět dovnitř a utáhněte šroub. Skladování, přeprava, doprava Ohřívač je nutné uchovávat na suchém, nezaprášeném místě zajištěném vůči vlhkosti v teplotě (5-20)°C daleko od ubytovacích místností je, které jsou zajištěny proti přístupu dětí. Palivová nádrž na uskladnění musí být vyprázdněna a čištěna od nečistot. Místnost musí být bez prachu a par, které mohou vyvolat korozi kovových prvků. Přístroj neukládejte v prostorách, kde jsou uskladněny potraviny. Ohřívač je vybaven hnacími koly pro snadný pohyb v vytápěných místnostech. V případě nutnosti odeslání ohřívače dopravní společností, např. do servisu pro účely provedení opravy je nutné bezodkladně vyprázdnit nádrž. V souladu s platnými předpisy přeprava kapalných paliv bez zajištění jednotlivých bezpečnostních podmínek určených zvláštními předpisy je zakázána.

11. Náhradní díly a příslušenství

Pokud chce zakoupit náhradní díly a příslušenství, zkontaktujte se se servisní službou firmy Dedra-Exim. Kontaktní údaje naleznete na 1. straně této příručky. Při objednávání náhradních dílů uveďte číslo PART II umístěné na výkonovém štítku. Popište poškozený díl a uveďte přibližné datum zakoupení zařízení. V záruční době jsou opravy prováděny podle zásad uvedených v záručním listu. Reklamovaný výrobek odevzdejte k opravě v místě zakoupení (prodejce je povinen přijmout reklamovaný výrobek) nebo zašlete do centrálního servisu DEDRA - EXIM. Přiložte záruční list vystavený dovozcem. Bez tohoto dokladu se bude oprava považovat za pozáruční. Po záruční době opravy provádí centrální servis. Poškozený výrobek zašlete do s ervisu (náklady na zaslání hradí uživatel).

12. Samostatné odstranění závad

Před zahájením odstraňování závad odpojte nástroj od napájení. Problém Příčina Řešení Topení se nezapne. Nezapojený napájecí kabel. Připojte kabel k síti. Žádné síťové napětí. Zkontrolujte síťové napětí. Vadný spínač. Předejte zařízení do servisu. Motor běží, bez zapalování. V nádrži není palivo. Doplňte palivo. Vadný zapalovací systém. Předejte zařízení do servisu. Ohřívač hasne, na displeji je vidět zpráva "E1". Hladina palivové nádrže je příliš nízká. Doplňte palivo. Ucpané vzduchové filtry. Vyčistěte nebo vyměňte filtry podle postupu popsaného v kapitole "běžné údržbové operace".

Porucha systému dodávky paliva. Předejte zařízení do servisu. Ohřívač se nezapne, na displeji se zobrazí zpráva "E2" Vadný senzor teploty. Předejte zařízení do servisu.

1. Olejové topení - 1 kus, 2. Horní držák - 1 kus, 3. Dolní rám - 1 kus, 4. Podložka

kola (10 mm) - 2 ks, 5. Matice kola (M10) - 2 ks, 6,5x32mm šroub - 2 ks, 7. Šroub 5x52mm, 8. Podložka (5mm) - 12 ks, 9. Matice (M5) - 6 ks, 10. Kruh - 2 kusy, 11. Osa kola - 1 ks,

14. Informace pro uživatele o likvidaci elektrických

a elektronických zařízení (týká se domácností) Prezentovaný symbol umístěný na výrobcích nebo k nim přiložené dokumentaci informuje, že odpadní elektrická a elektronická zařízení nelze likvidovat společně s komunálním odpadem. Správný postup v případě likvidace, zpětného využití nebo recyklace komponentů spočívá v předání zařízení do specializovaného odběrného bodu, kde bude přijato bezplatně. Informace o místech odběru odpadního zařízení poskytují místní úřady, např. na svých internetových stránkách. Správnou likvidací zařízení chráníme cenné zdroje a eliminujeme negativní vliv na zdraví a životní prostředí, které může být ohroženo nesprávným nakládáním s odpady. Nesprávná likvidace odpadů může být trestána uložením pokuty podle příslušných místních předpisů. Uživatelé v zemích Evropské unie V případě nutnosti likvidace elektrických a elektronických zařízení kontaktujte nejbližší prodejní místo nebo dodavatele, kteří Vám poskytnou doplňkové informace. Likvidace odpadů mimo Evropskou unii Tento symbol se týká pouze zemí Evropské unie. V případě potřeby likvidace tohoto výrobku se obraťte na místní úřady nebo prodejce za účelem získání informací o správném způsobu likvidace.. Záruční list pro Ohřívač oleje s odtahem spalin Katalogové číslo: DED9955TK, DED9956TK Sériové číslo:.......................... (dále jen výrobek) Datum zakoupení výrobku: ............. Razítko prodávajícího……………10 Datum a podpis prodávajícího: ................................. Prohlášení uživatele: PotwiPotvrzuji, že jsem byl seznámen se záručními podmínkami a důsledky nedodržování pokynů uvedených v návodu k obsluze a záručním listu. Se záručními podmínkami souhlasím, což potvrzuji vlastnoručním podpisem:

datum a místo podpis uživatele

I. Odpovědnost za výrobek

1. Ručitel – DEDRA EXIM Sp. z o.o. se sídlem v Pruszkowie, adresa: ul. 3 Maja

8, 05-800 Pruszków, KRS 0000062517, Obvodní soud pro hl. město Varšavu ve Varšavě, XIV. Hospodářský odbor Celostátního soudního rejstříku, DIČ 527- 020-49-33, Základní kapitál: 100 980.00 zl.

2. Podle podmínek stanovených v tomto záručním listu ručitel poskytuje záruku

na výrobek, pocházející z distribuce ručitele.

3. Záruční odpovědnost za vady se týká pouze vad vzniklých z příčin tkvících

ve výrobku v okamžiku jeho vydání uživateli.

4. Uživatel má nárok na bezplatnou záruční opravu výrobku, pokud vada byla

zjištěná v záruční době. Provedení opravy výrobku (způsob opravy) závisí na rozhodnutí ručitele. Pokud ručitel nemůže provést opravu, vyhrazuje si právo na výměnu vadné součásti nebo celého výrobku za bezvadný, snížení ceny výrobku nebo odstoupení od smlouvy.

5. Vůči uživateli, který není spotřebitelem ve smyslu zákona ze dne 23. dubna

1964 občanský zákoník, je odpovědnost Ručitele za škody vyplývající z této záruky a/nebo v souvislosti s jejím uzavřením a plněním, bez ohledu na právní titul, omezena maximálně do výše hodnoty vadného výrobku.

Součásti výrobku, na které se vztahuje záruka Doba trvání záruční ochrany Ohřívač oleje s odtahem spalin 24 měsíců, počítáno od data nákupu výrobku uvedeného v tomto záručním listu

III. Podmínky uplatňování záruky

1. Předložení vyplněného záručního listu pro výrobek a doložení okolností

nákupu výrobku, např. předložením paragonu, faktury atd. Pro správné vyřízení reklamace se doporučuje, abyste společně s výrobkem předali všechny součásti stanovené v kapitole „Kompletace“ výrobku uvedené v návodu k obsluze.

2. Dodržování pokynů uvedených v návodu k obsluze a záručním listu.

3. Záruka platí pouze na území Polska a EU.

4. Záruka se nevztahuje na vady výrobku vzniklé zejména v následku:

a. Nedodržování podmínek stanovených v návodu k obsluze, zejména v rozsahu správného provozování, údržby a čištění; b. Používání čisticích nebo ošetřovacích prostředků v rozporu s návodem k obsluze; c. Nevhodného skladování a přepravování výrobku; d. Svépomocných změn a/nebo úpravy výrobku, které nebyly dohodnuty s ručitelem; e. Používání ve výrobku provozních materiálů v rozporu s návodem k obsluze.

5. Uživatel, který není spotřebitelem ve smyslu zákona ze dne 23. dubna 1964

občanský zákoník, ztratí záruku na výrobek, na kterém: - odstranil, změnil nebo poškodil sériová čísla, označení údajů a výkonové štítky; - ucpávky byly poškozeny uživatelem nebo nesly stopy manipulace uživatele.

6. Upozornění! Činnosti spojené s každodenní obsluhou výrobku, vyplývající mj.

z návodu k obsluze, provádí uživatel ve vlastní režii a na své náklady.

IV. Postup při reklamaci

1. V případě zjištění nesprávného provozu výrobku se před nahlášením

reklamace ujistěte, že jste provedli správně všechny činnosti podrobně popsané v návodu k obsluze.

2. Reklamaci nahlaste ihned, nejlépe do 7 dnů od data zjištění vady výrobku.

Uživatel, který není spotřebitelem ve smyslu zákona ze dne 23. dubna 1964 občanský zákoník, ztratí nárok na uplatnění záruky v případě nenahlášení reklamace do 7 dnů.

3. Reklamaci můžete nahlásit mj. v místě zakoupení výrobku, v záručním

servisu nebo písemně na adresu: DEDRA EXIM Sp. z o.o., ul. 3 Maja 8, 05-800 Pruszków.

4. Reklamaci můžete nahlásit prostřednictvím formuláře dostupného na

stránkách www.dedra.pl. („Formulář pro nahlášení reklamace“).

5. Adresy záručních servisů v jednotlivých státech jsou dostupné na stránkách

www.dedra.pl. Pokud v daném státě není uveden servis, reklamační formulář zašlete na adresu: DEDRA EXIM Sp. z o.o., ul. 3 Maja 8, 05-800 Pruszków (Polska).

6. Z bezpečnostních důvodů je zakázáno používat vadný výrobek.

7. Upozornění!!! Používání vadného výrobku ohrožuje zdraví a život

8. Povinnosti vyplývající ze záruky budou splněny do 14 pracovních dnů,

počítáno ode dne doručení reklamovaného výrobku.

9. Vadný výrobek před odevzdáním do servisu vyčistěte. Reklamovaný výrobek

důkladně zabezpečte proti poškození při přepravě (doporučuje se předat reklamovaný výrobek v originálním obalu).

10. Záruční doba se prodlužuje o dobu, během níž uživatel z důvodu vady

výrobku, na kterou se vztahuje záruka, nemohl výrobek používat. Záruka nevylučuje, neomezuje ani nepozastavuje nároky uživatele vyplývající z ručení za vady prodané věci. SK Obsah

1. Fotografie a obrázky

Obr. B: 1. Prepínač, 2. Ovládač, 3. Indikátor teploty, 4. Prepínač

Vykurovací výkon [Kw]

10. Priebežná údržba
