SE90KRW00IBNC4 - Solární panel SolarEdge - Bezplatný návod k obsluze

Typ produktu	Třífázový měnič s technologií Synergy
Značka	SolarEdge
Model	SE90KRW00IBNC4
Jmenovitý výkon	90 kW
Napájení	Třífázové, připojení AC a DC
DC vstup	Pro řetězce fotovoltaických panelů s výkonovými optimalizátory
AC výstup	Třífázový, s ochranou uzemněním (PE)
Komunikace	LAN, RS485, Wi-Fi (volitelné), mobilní síť (volitelné)
Hlavní funkce	DC/AC konverze, MPPT sledování, komunikace s optimalizátory, dohled přes platformu SolarEdge
Bezpečnost	DC vypínač, AC vypínač, ochrana proti úrazu elektrickým proudem, povinné uzemnění
LED indikátory	Zelená (výroba), Modrá (komunikace), Červená (chyba)
Instalace	Vyžaduje výkonové optimalizátory SolarEdge, použití nástroje Designer a aplikace SetApp
Údržba a čištění	Pravidelné čištění ventilačních otvorů, kontrola připojení, údržba kvalifikovaným personálem
Náhradní díly a opravitelnost	Kontaktujte technickou podporu SolarEdge pro náhradní díly a opravy
Obecné informace	V souladu s evropskými normami, záruka výrobce k ověření, použití v interiéru/exteriéru dle IP
Třída ochrany	IP65 (odhad)

Často kladené otázky - SE90KRW00IBNC4 SolarEdge

Jaké jsou kontrolky měniče a co znamenají?

Měnič má tři kontrolky: zelená (systém vyrábí elektřinu), modrá (měnič komunikuje s dohledovou platformou) a červená (systémová chyba).

Jak nainstalovat měnič SolarEdge SE90K?

Postupujte podle rychlého instalačního průvodce: najděte a označte otvory, namontujte jednotky Synergy, připojte propojovací kabely, připojte PV řetězce, proveďte AC připojení a uzemnění, poté uveďte do provozu pomocí aplikace SolarEdge SetApp.

Je povinné používat s tímto měničem výkonové optimalizátory?

Ano, tento měnič je navržen pro výhradní provoz s výkonovými optimalizátory SolarEdge. Umožňují individuální sledování panelů a bezpečnost na úrovni modulu.

Jak připojit měnič k dohledové platformě?

Měnič lze připojit přes LAN, Wi-Fi (volitelné) nebo mobilní síť (volitelné). Pro konfiguraci připojení použijte aplikaci SetApp nebo webové rozhraní.

Co dělat v případě červené kontrolky na měniči?

Červená kontrolka indikuje systémovou chybu. Zkontrolujte aplikaci SetApp pro chybový kód, vypněte AC a DC napájení, počkejte 5 minut a poté restartujte. Pokud problém přetrvává, kontaktujte technickou podporu SolarEdge.

Jaká jsou bezpečnostní opatření při instalaci?

Dodržujte varování: neřežte kabelové konektory, používejte bimetalové koncovky pro hliníkové vodiče, před zásahem vypněte napájení a zajistěte řádné uzemnění. Měnič nemá transformátor, proto je uzemnění DC pólů zakázáno.

Jak provést prvotní uvedení do provozu?

Stáhněte si aplikaci SolarEdge SetApp do svého smartphonu. Přepněte DC vypínač do polohy ON, připojte baterii (je-li k dispozici) a postupujte podle pokynů v SetApp. Můžete také použít USB-C připojení pro předběžné uvedení do provozu.

Mohu nainstalovat měnič venku?

Ano, měnič je určen pro venkovní instalaci s krytím IP65 (odhad). Ujistěte se, že je chráněn před nadměrnou vlhkostí a přímým slunečním zářením.

Jak propojit více měničů mezi sebou?

Použijte komunikaci RS485 k propojení více měničů v režimu master-slave. Nakonfigurujte master měnič s protokolem SolarEdge a detekujte slave měniče pomocí SetApp.

Kde najít technickou podporu pro tento měnič?

Navštivte stránku https://www.solaredge.com/service/support pro kontaktování technické podpory SolarEdge. Uchovejte si sériové číslo měniče.

NÁVOD K OBSLUZE SE90KRW00IBNC4 SolarEdge

Třifázový měnič se synergickou technologií

Stručný návod k instalaci

PN: SExxK-xxxxlxxxx

Pro Evropu, oblast APAC a Jižní Afriku Verze 1.3

Legenda

POZNÁMKA

Tímto symbolem se označují informace, které mají uživateli pomoct s optimálním používáním produktu.

UPOZORNĚNÍ!

Představuje riziko. Nedodržení nebo nesprávné provedení tohoto postupu může způsobit poškození nebo zničení produktu. Nepokračujte v provádění postupu, který následuje za upozorněním, dokud plně nepochopíte a nesplníte uvedené podmínky.

VAROVÁNÍ!

Představuje riziko. Nedodržení nebo nesprávné provedení tohoto postupu může způsobit zranění nebo smrt. V případě varování nepokračujte v provádění postupu, dokud plně nepochopíte a nesplníte uvedené podmínky.

Tímto symbolem jsou v manuálech a na zařízeních SolarEdge opatřeny zemnicí body.

Zapněte/vypněte hlavní AC jistič a počkejte 5 minut

Zapněte/vypněte bezpečnostní DC odpojovač Synergy Manageru a počkejte 5 minut (Platí pouze pro modely s bezpečnostním DC odpojovačem.)

Nestříhejte konektory kabelů.

TYTO POKYNY USCHOVEJTE – Tento průvodce obsahuje důležité pokyny k třifázovému měniči, které je nutné dodržovat během instalace a údržby. Používání tohoto zařízení způsobem, který není v tomto dokumentu specifikován společností SolarEdge, může narušit ochranu poskytovanou tímto zařízením.

Instalace výkonových optimizérů

1→2→3→4→5→6

solaredge

1

1

Pro návrh SE systému použijte SolarEdge Designer https://designer.solaredge.com

Stáhněte si SolarEdge Mapper pro mapování výk. optimizérů stringů

[NO TEXT]

[NO TEXT]

solar edge

1 Instalace výkonových optimizérů

3

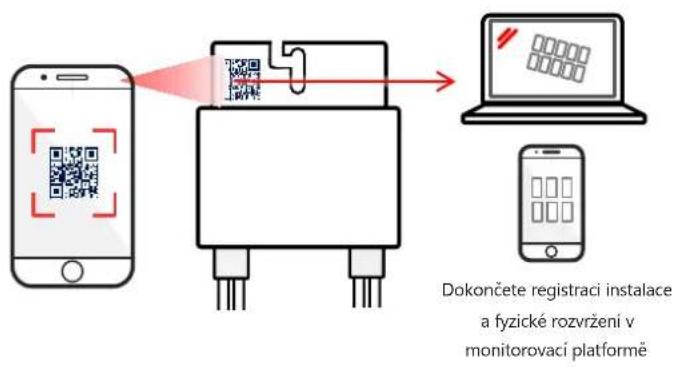

Naskenujte QR kód pomocí Mapperu.

4

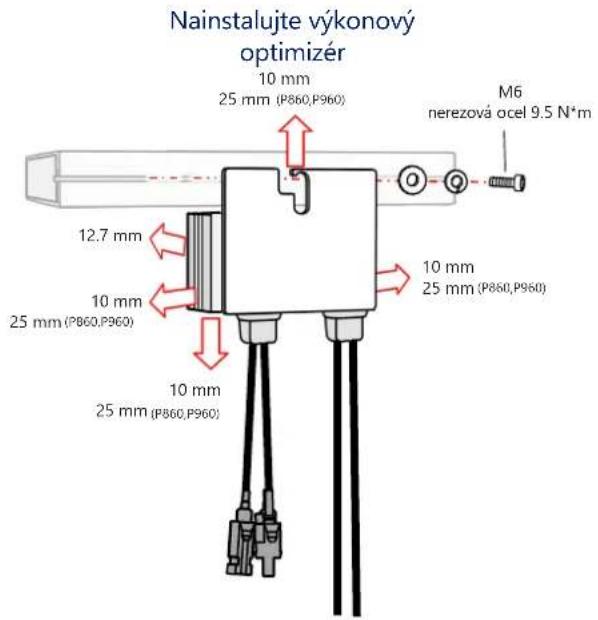

Instalace výkonových optimizérů

solar edge

2

Připojení FV pole

Zachování vzdálenosti

solaredge

solaredge

4

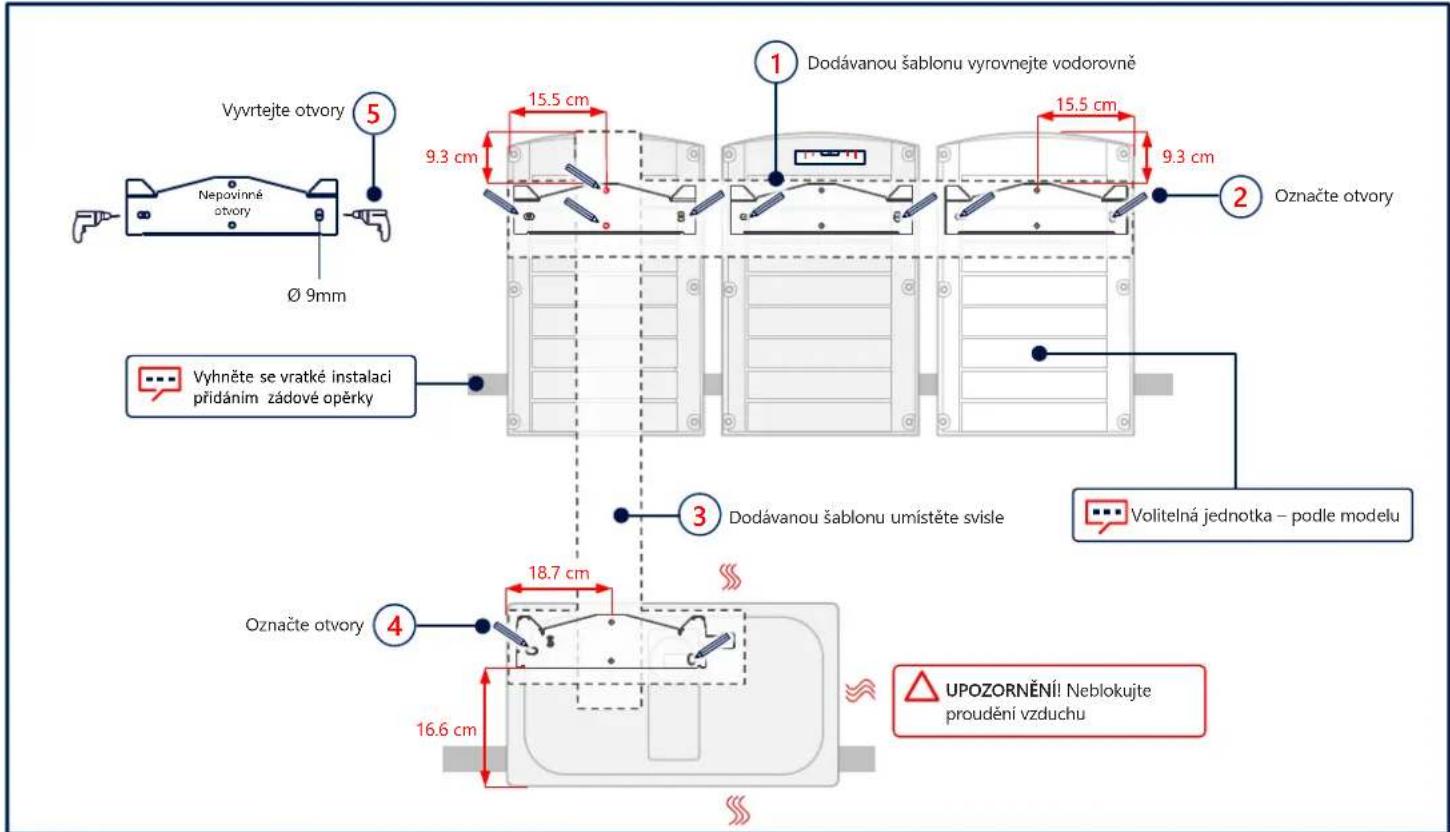

Značky a vrtání otvorů

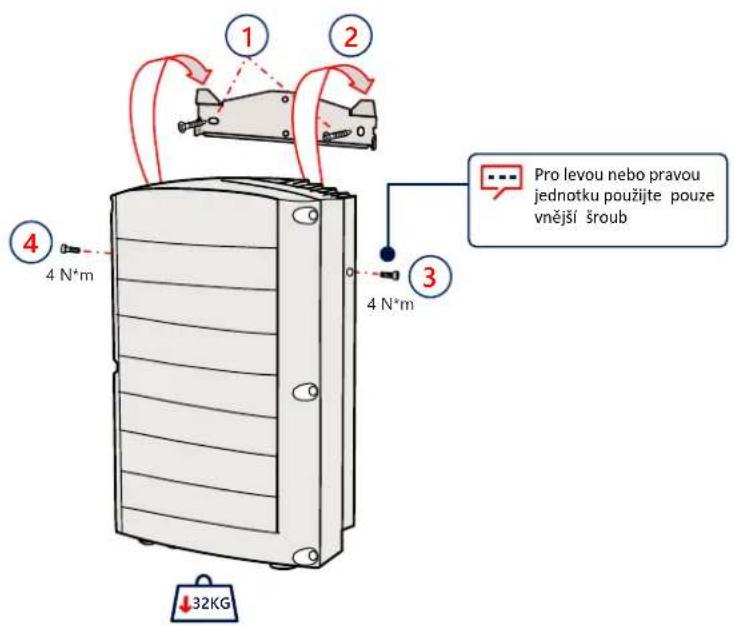

Montáž jednotek

solaredge

5

solaredge

6

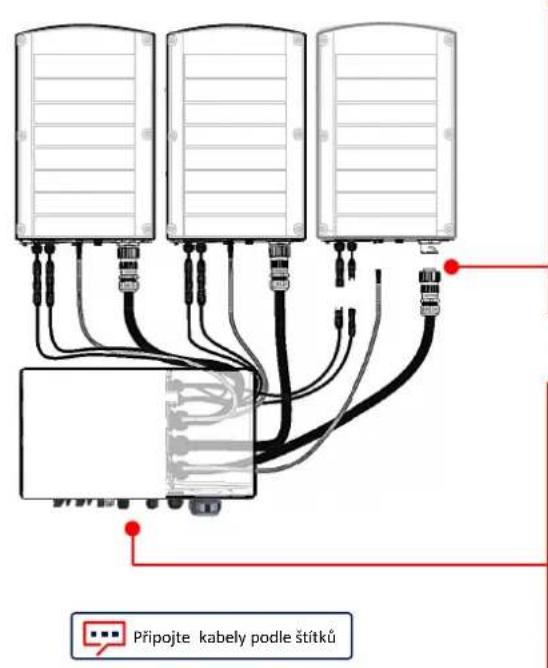

Připojení propojovacích kabelů

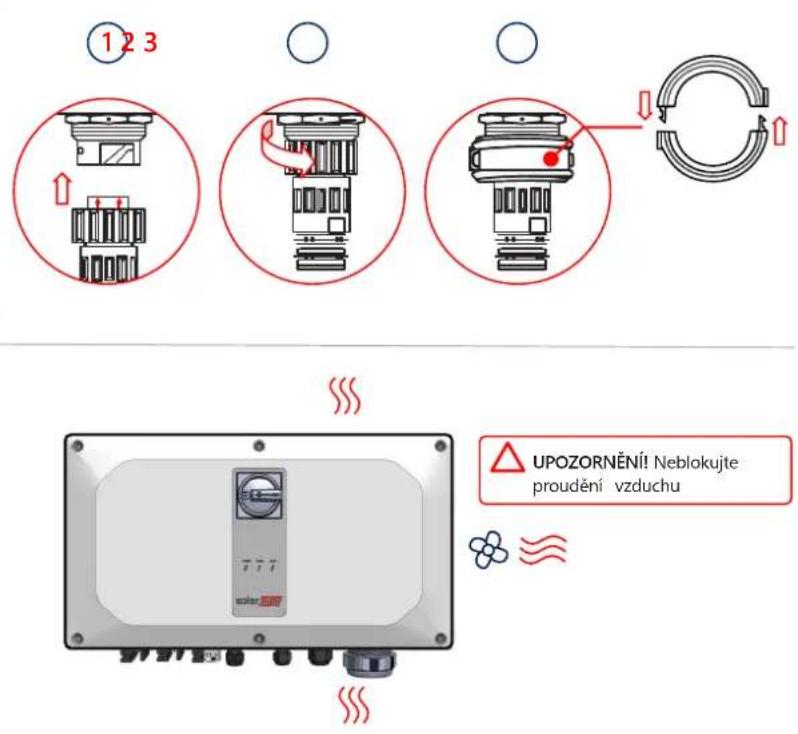

Odstranění krytů

solaredge

7

solaredge

8

Připojení FV stringů

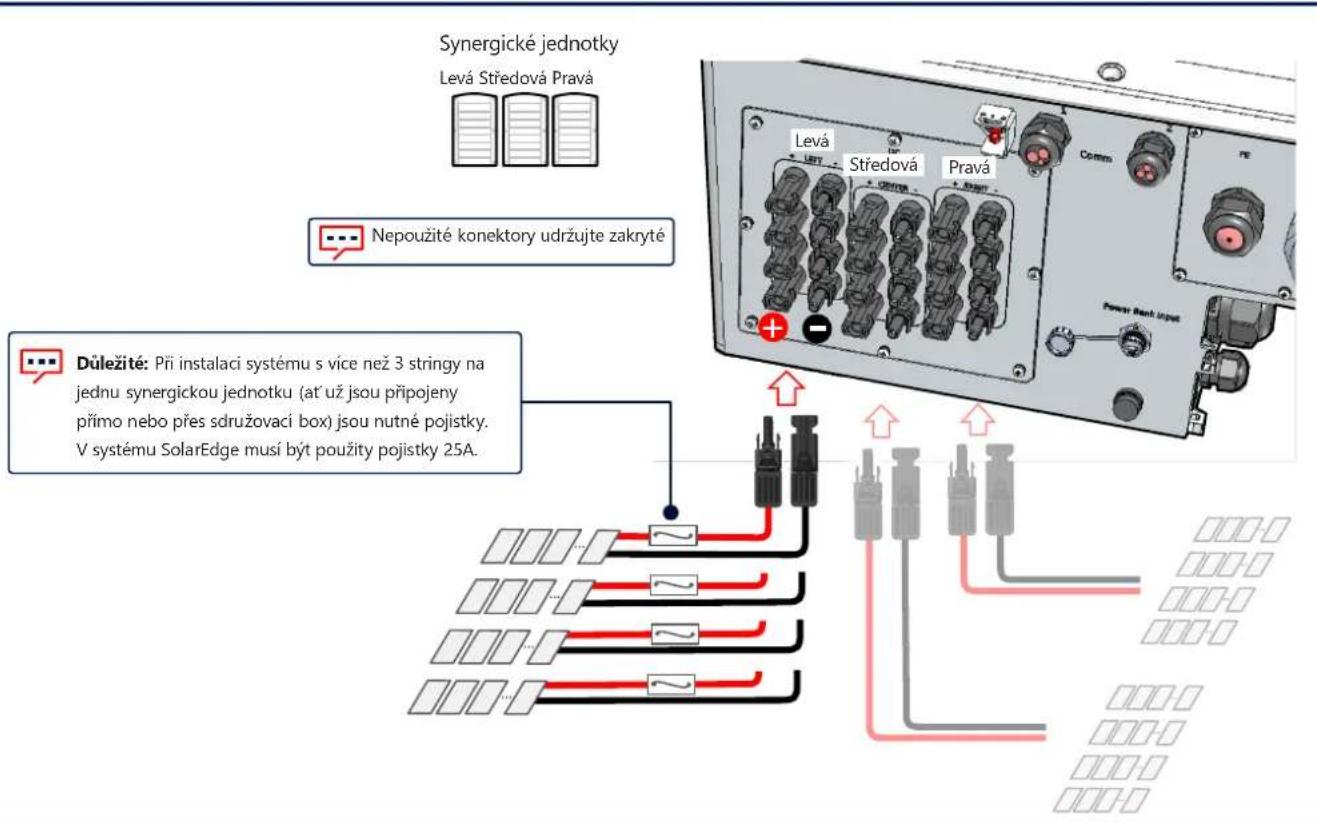

Připojení FV stringů jedním DC vstupem

solaredge

8

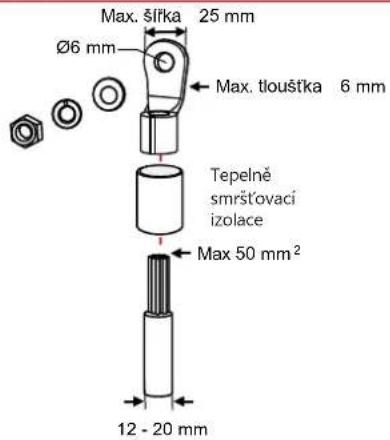

UPOZORNĚNÍ!

• U hliníkových drátů POUŽÍVEJTE POUZE bimetalická oka
• U měděných drátů POUŽÍVEJTE POUZE měděná pocínovaná oka

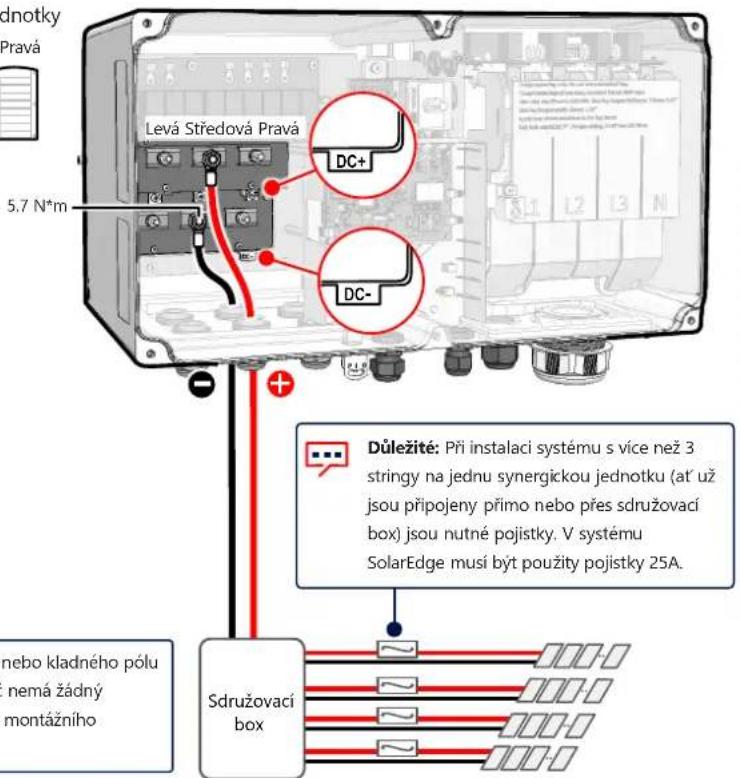

Synergické jednotky

Levá Středová Pravá

Funkční elektrické uzemnění záporného nebo kladného pólu na straně DC je zakázáno, protože měnič nemá žádný transformátor. Uzemnění rámů panelů a montážního příslušenství panelů FVS je přijatelné

solaredge

9

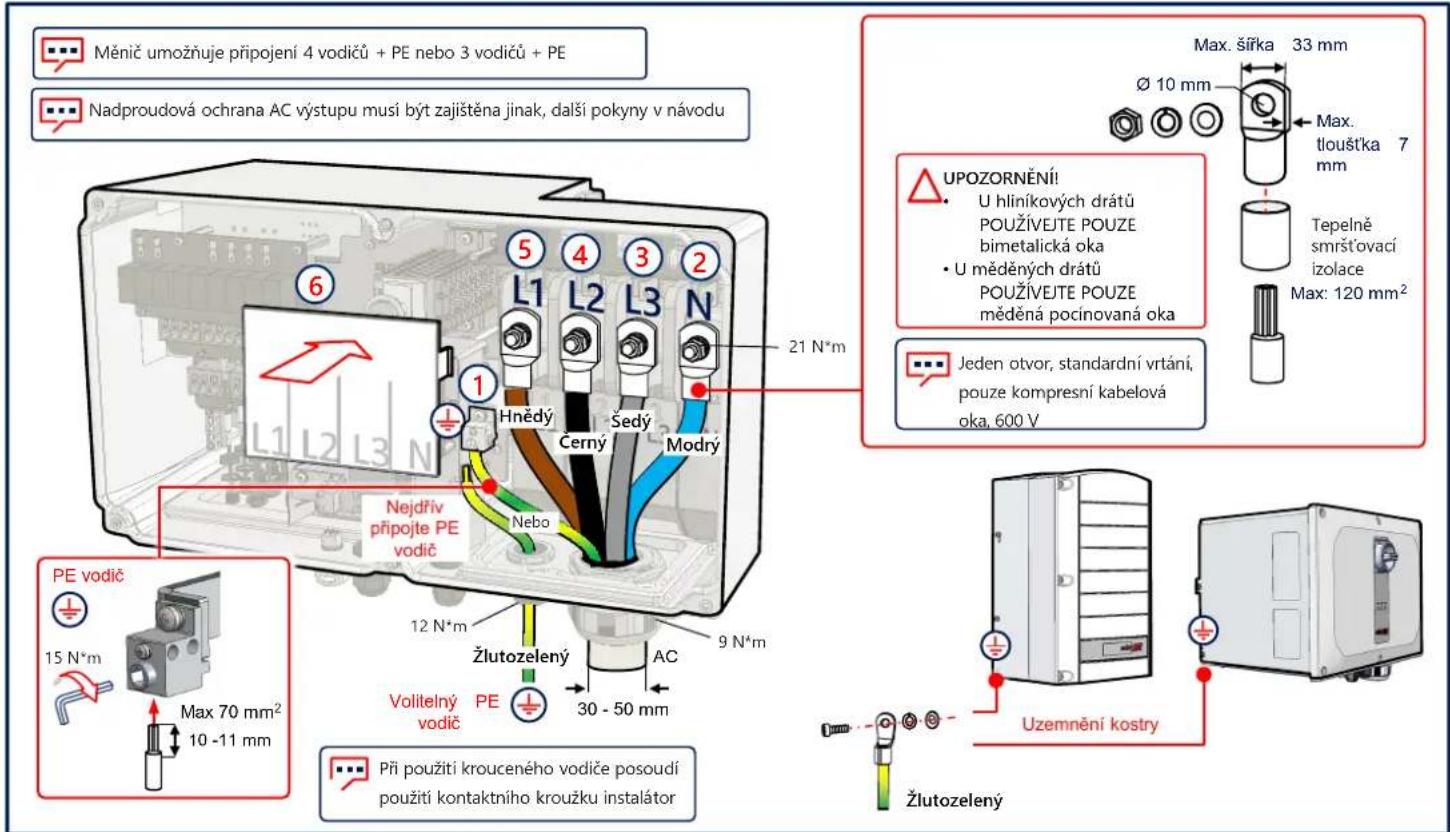

Připojení AC a ochranného uzemnění (PE)

LAN komunikace

solar edge

10

solaredge

11

RS485 připojení několika měničů

Připojení Wi-Fi komunikace (volitelné)

solaredge

12

Připojení k mobilní síti (volitelné)

Montáž krytů

solaredge

14

solaredge

15

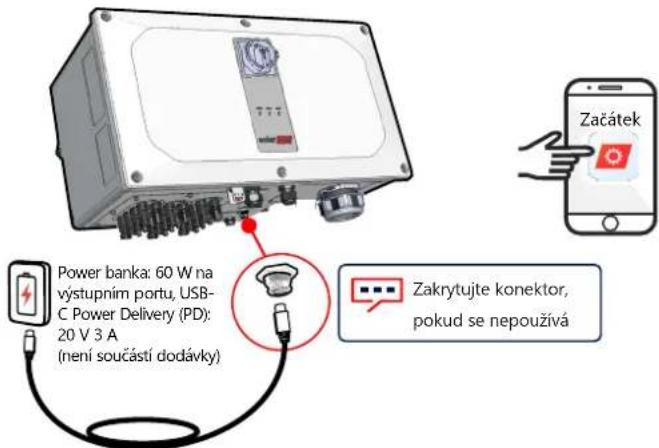

Předběžné uvedení do provozu bez připojení k AC (možnost 1)

Stáhněte si SolarEdge SetApp

Zapněte (1) DC vypínač

Připojte power banku

Spust'te SetApp a řid'te se pokyny

1 metr, samec-samec, USB-C (není součástí dodávky)

Uvedení do provozu s DC a AC napájením (možnost 2)

solaredge

16

1

Stáhněte si SolarEdge SetApp

2

Zapněte napájení

3

Spust'te SetApp a řid'te se pokyny

GET IT ON Google Play

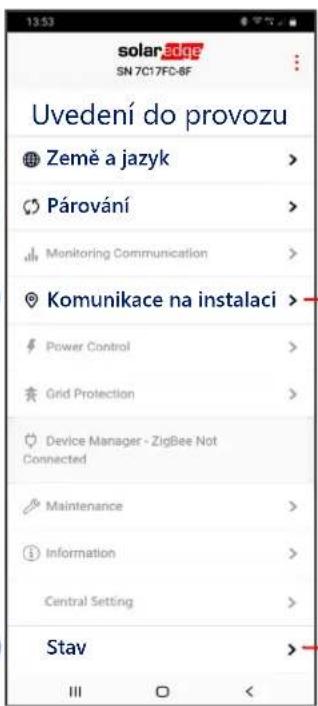

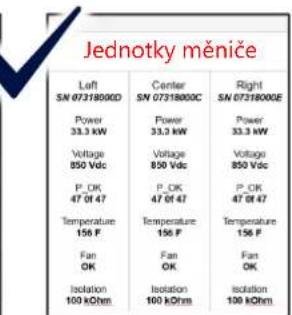

Uvedení primárního měniče do provozu

1
2
3

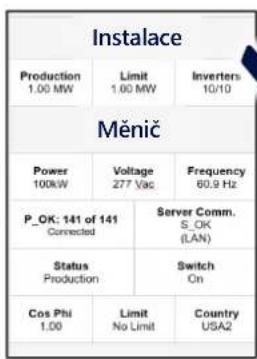

RS485-1 → Protokol → SolarEdge → Primární (Leader) RS485-1 → Sekundární (Follower) Detekovat

4

Indikace LED kontrolkami

solaredge

solaredge

Kontakt na technickou podporu

V případě technických potíží s produkty

SolarEdge nás prosím kontaktujte

prostřednictvím:

Změny vyhrazeny bez předchozího

upozornění. Copyright © SolarEdge Inc.

Všechna práva vyhrazena. Březen 2021.
