Tipo de producto	Inversor trifásico con tecnología Synergy
Marca	SolarEdge
Modelo	SE90KRW00IBNC4
Potencia nominal	90 kW
Alimentación	Trifásica, conexión AC y DC
Entrada DC	Para cadenas de paneles fotovoltaicos con optimizadores de potencia
Salida AC	Trifásica, con protección mediante puesta a tierra (PE)
Comunicación	LAN, RS485, Wi-Fi (opcional), red móvil (opcional)
Funciones principales	Conversión DC/AC, seguimiento MPPT, comunicación con optimizadores, supervisión a través de la plataforma SolarEdge
Seguridad	Interruptor DC, interruptor AC, protección contra descargas eléctricas, puesta a tierra obligatoria
Indicadores LED	Verde (producción), Azul (comunicación), Rojo (error)
Instalación	Requiere optimizadores de potencia SolarEdge, uso de la herramienta Designer y de la aplicación SetApp
Mantenimiento y limpieza	Limpieza periódica de las ventilaciones, verificación de las conexiones, mantenimiento por personal calificado
Piezas de repuesto y reparabilidad	Contactar al soporte técnico de SolarEdge para piezas de repuesto y reparaciones
Información general	Conforme a las normas europeas, garantía del fabricante a verificar, uso en interior/exterior según IP
Clase de protección	IP65 (estimación)

Preguntas frecuentes - SE90KRW00IBNC4 SolarEdge

¿Cuáles son los indicadores LED del inversor y qué significan?

El inversor tiene tres indicadores: verde (el sistema produce electricidad), azul (el inversor está en comunicación con la plataforma de supervisión) y rojo (error del sistema).

¿Cómo instalar el inversor SolarEdge SE90K?

Siga la guía de instalación rápida: localice y marque los agujeros, monte las unidades Synergy, conecte los cables de interconexión, conecte las cadenas PV, realice la conexión AC y la puesta a tierra, luego ponga en marcha a través de la aplicación SolarEdge SetApp.

¿Es obligatorio usar optimizadores de potencia con este inversor?

Sí, este inversor está diseñado para funcionar exclusivamente con los optimizadores de potencia SolarEdge. Permiten el seguimiento individual de los paneles y la seguridad a nivel del módulo.

¿Cómo conectar el inversor a la plataforma de supervisión?

El inversor se puede conectar a través de LAN, Wi-Fi (opcional) o red móvil (opcional). Use la aplicación SetApp o la interfaz web para configurar la conexión.

¿Qué hacer en caso de indicador rojo en el inversor?

El indicador rojo indica un error del sistema. Verifique la aplicación SetApp para el código de error, corte la alimentación AC y DC, espere 5 minutos y luego reinicie. Si el problema persiste, contacte al soporte técnico de SolarEdge.

¿Cuáles son las precauciones de seguridad durante la instalación?

Respete las advertencias: no corte los conectores de cable, use terminales bimetálicos para cables de aluminio, corte la alimentación antes de intervenir y asegure una puesta a tierra conforme. El inversor no tiene transformador, por lo que la puesta a tierra de los polos DC está prohibida.

¿Cómo realizar la puesta en marcha inicial?

Descargue la aplicación SolarEdge SetApp en su smartphone. Ponga el interruptor DC en ON, conecte la batería (si aplica), luego siga las instrucciones de SetApp. También puede usar una conexión USB-C para la pre-puesta en marcha.

¿Puedo instalar el inversor en el exterior?

Sí, el inversor está diseñado para instalación en exterior con un índice de protección IP65 (estimación). Asegúrese de que esté protegido de la humedad excesiva y la luz solar directa.

¿Cómo conectar varios inversores entre sí?

Use la comunicación RS485 para conectar varios inversores en maestro-esclavo. Configure el inversor maestro con el protocolo SolarEdge y detecte los esclavos a través de SetApp.

¿Dónde encontrar asistencia técnica para este inversor?

Visite el sitio https://www.solaredge.com/service/support para contactar al soporte técnico de SolarEdge. Conserve el número de serie del inversor.

MANUAL DE USUARIO SE90KRW00IBNC4 SolarEdge

Inversor trifásico con tecnología Synergy

Guía rápida de instalación

PN: SExxK-xxxxlxxxx

Para Europa, Asia Pacífico y Sudáfrica Versión 1.3

Leyenda

NOTA

Este símbolo indica información para ayudar al usuario a hacer un uso óptimo del producto.

¡PRECAUCIÓN!

Supone un peligro. Llama la atención sobre un procedimiento que, si no se realiza correctamente o no se cumple, podría provocar daños o la destrucción del producto. No proceder más allá de una señal de precaución hasta que las condiciones indicadas se entiendan y cumplan completamente.

¡ADVERTENCIA!

Supone un peligro. Llama la atención sobre un procedimiento que, si no se realiza correctamente o no se cumple, podría provocar lesiones o pérdida de vidas humanas. No continúe tras una nota de advertencia hasta que haya entendido las condiciones indicadas y se cumplan totalmente.

No cortar los conectores de los cables

Este símbolo aparece en los puntos de conexión a tierra en los manuales y en el equipo de SolarEdge.

Mover el interruptor de CA del cuadro de alimentación principal de ON a OFF y esperar 5 minutos

Mover el interruptor de seguridad de CC del Synergy Manager de ON a OFF y esperar 5 minutos (Aplicable solo para los modelos con interruptor de seguridad de CC)

GUARDAR ESTAS INSTRUCCIONES: este manual contiene instrucciones importantes para el inversor trifásico que deben seguirse durante su instalación y mantenimiento. El uso de este equipo de una manera no especificada en este documento por SolarEdge por SolarEdge en este documento puede afectar la protección proporcionada por el equipo.

Instalación de los optimizadores de potencia

1→2→3→4→5→6

solaredge

1

1

Utilizar SolarEdge Designer para diseñar sistemas SolarEdge https://designer.solaredge.com

Descargar SolarEdge Mapper para mapear los optimizadores de potencia

[NO TEXT]

[NO TEXT]

solar edge

1 Instalación de los optimizadores de potencia

Completar el registro y layout físico de la planta en el portal de monitorización

4

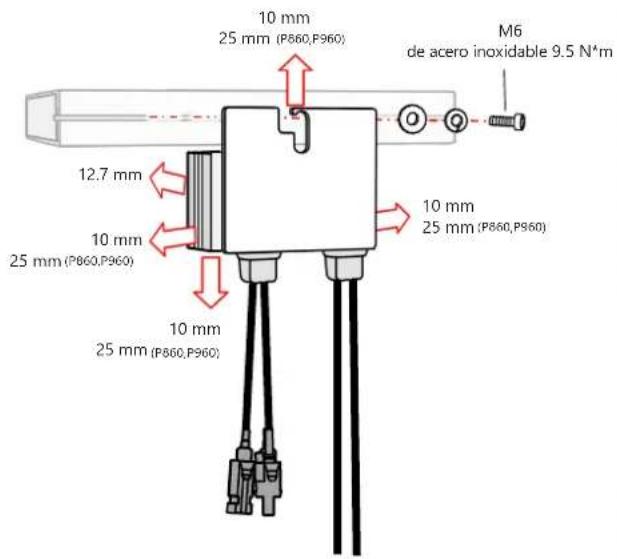

Instalación del optimizador de potencia

Instalación de los optimizadores de potencia

solaredge

2

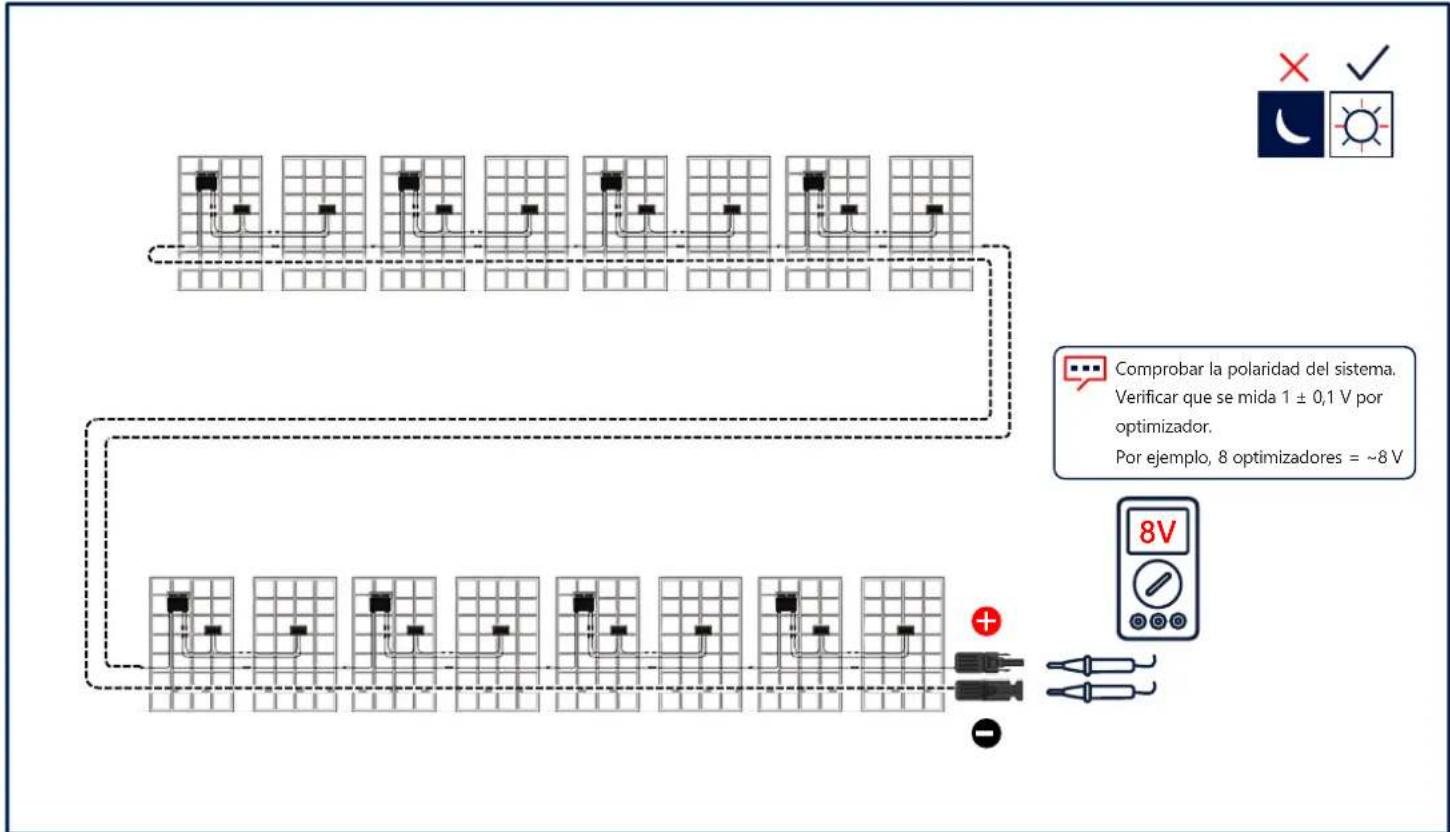

Conexión del sistema de FV

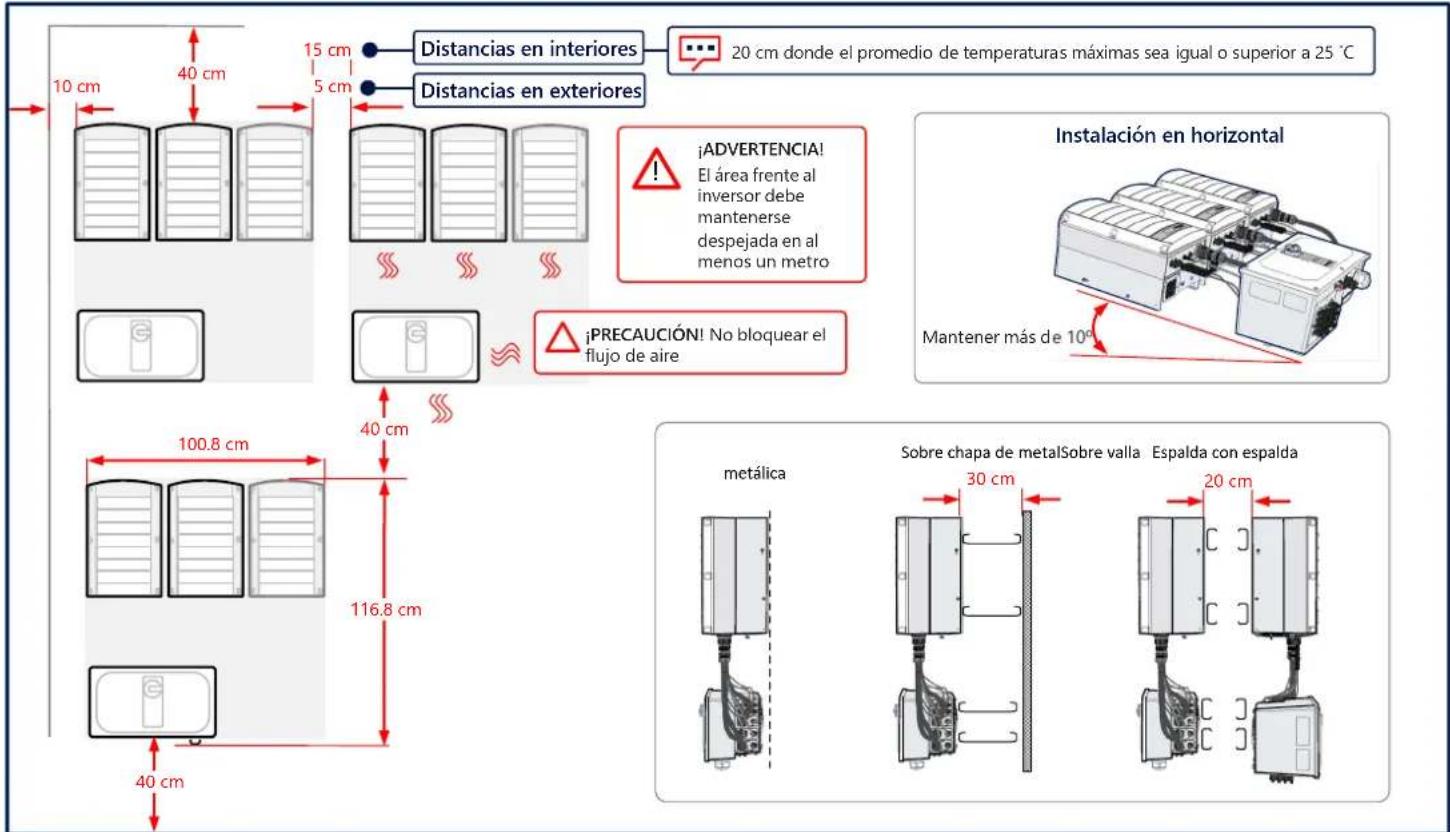

Mantener las distancias

solaredge

solaredge

4

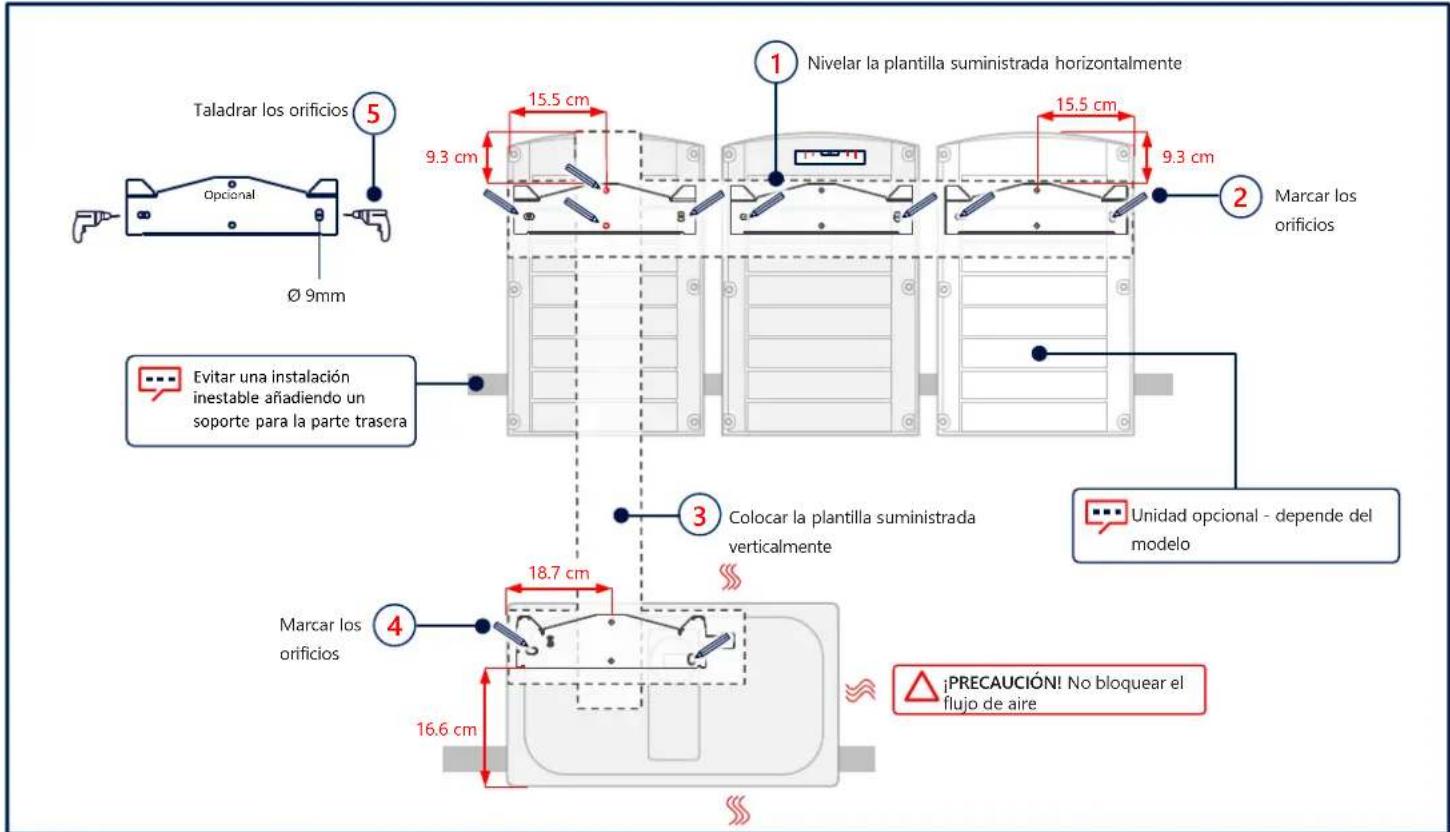

Marcar y perforar los orificios

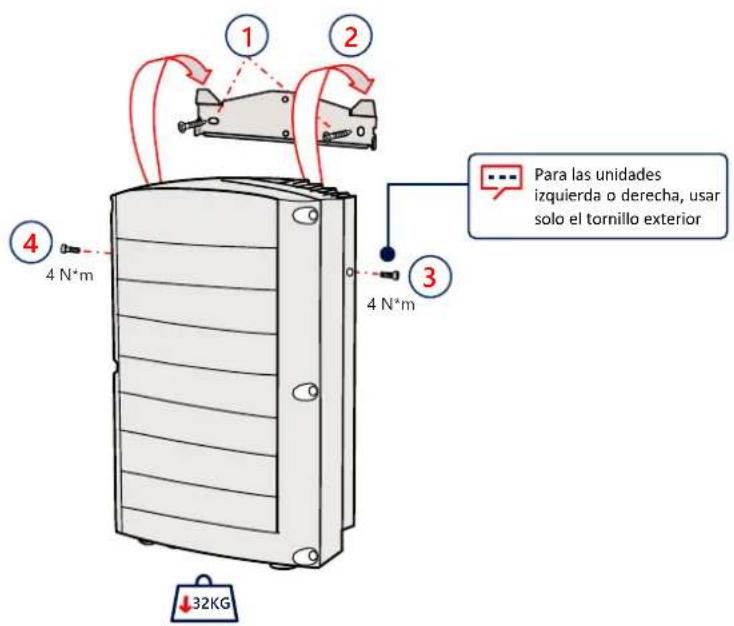

Montaje de las unidades

solaredge

5

solaredge

6

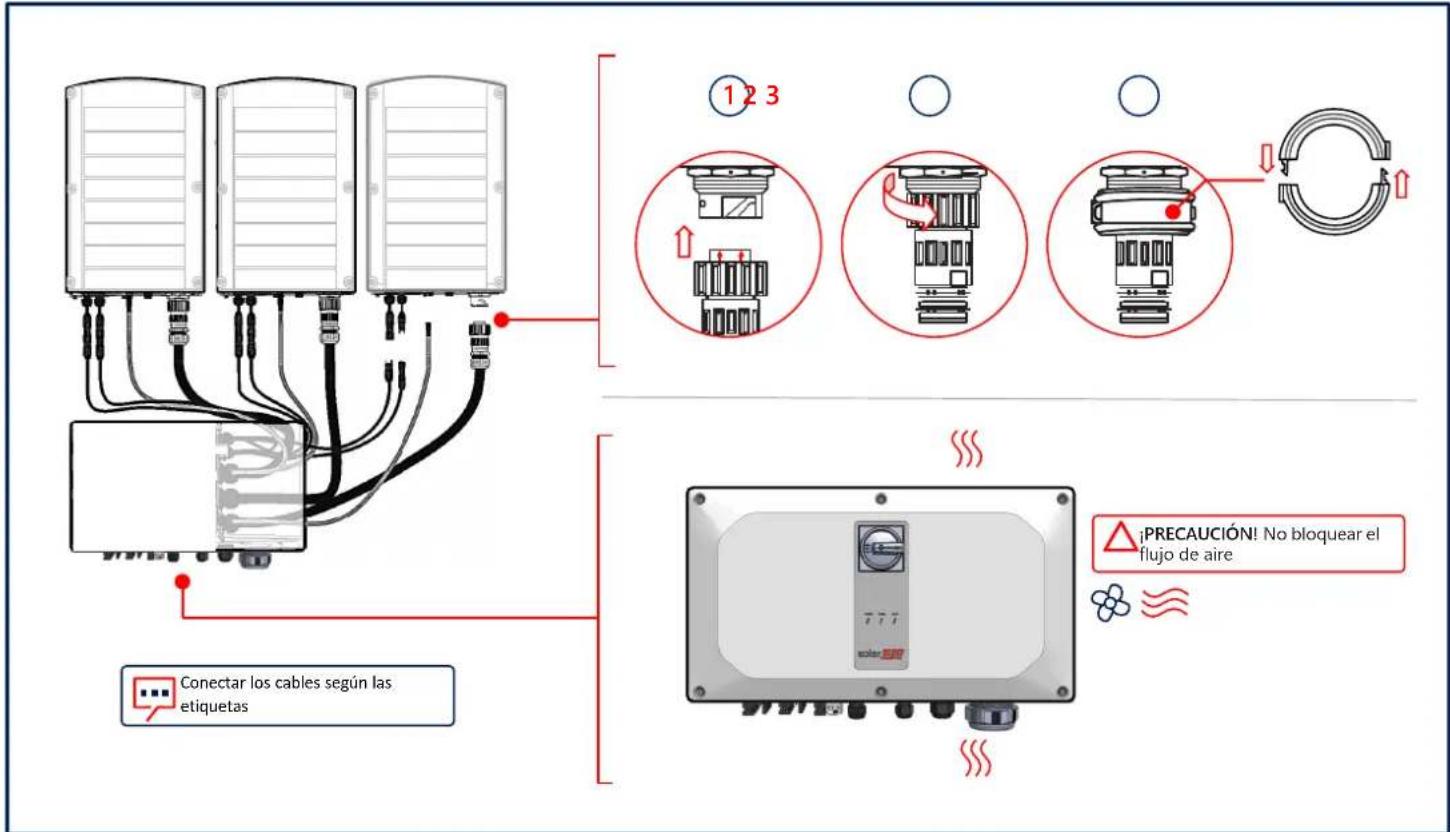

Conexión del cableado de interconexión

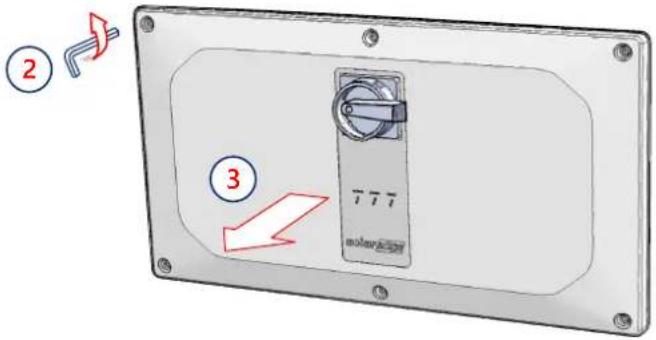

Retirar las tapas

solaredge

7

1

ADVERTENCIA
DESCONECTAR LA ALIMENTACIÓN ANTES DE COMENZAR LA INSTALACIÓN

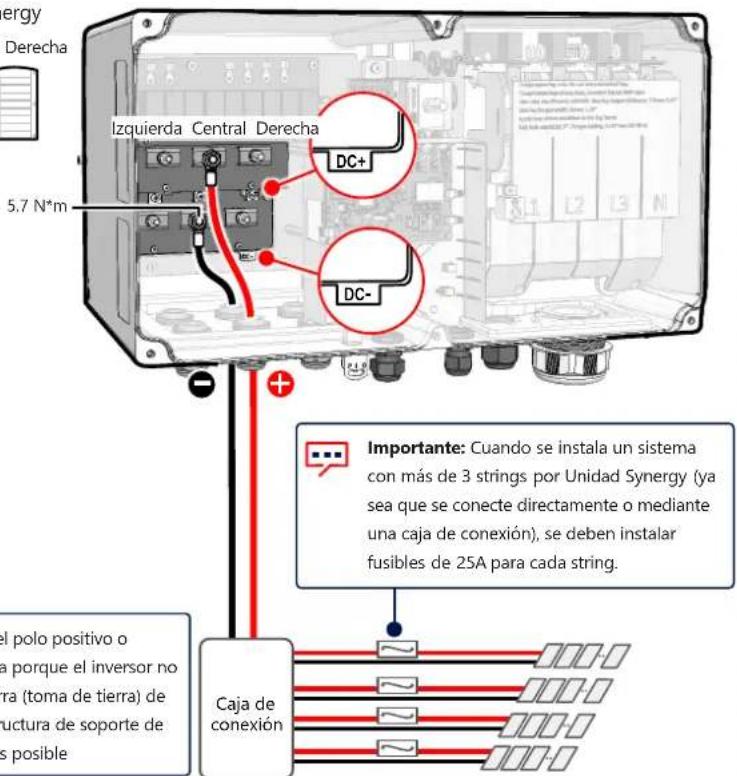

Conexión de strings fotovoltaicos a una entrada de CC única

solaredge

8

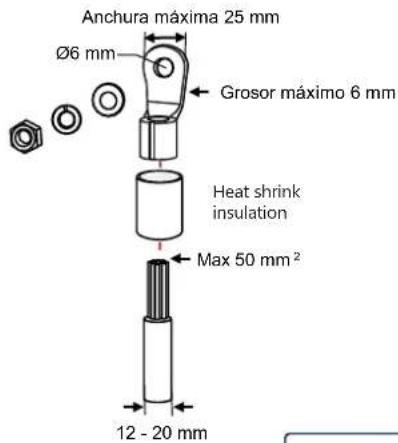

¡PRECAUCIÓN!

• Para cables de aluminio utilizar SOLO terminales bimetálicos
• Para cables de cobre utilizar SOLO terminales estañados de cobre

Unidades Synergy

Izquierda Central Derecha

La puesta a tierra eléctrica funcional del polo positivo o negativo del lado de CC está prohibida porque el inversor no tiene transformador. La conexión a tierra (toma de tierra) de los marcos de los módulos y de la estructura de soporte de los módulos del campo fotovoltaico es posible

solar edge

9

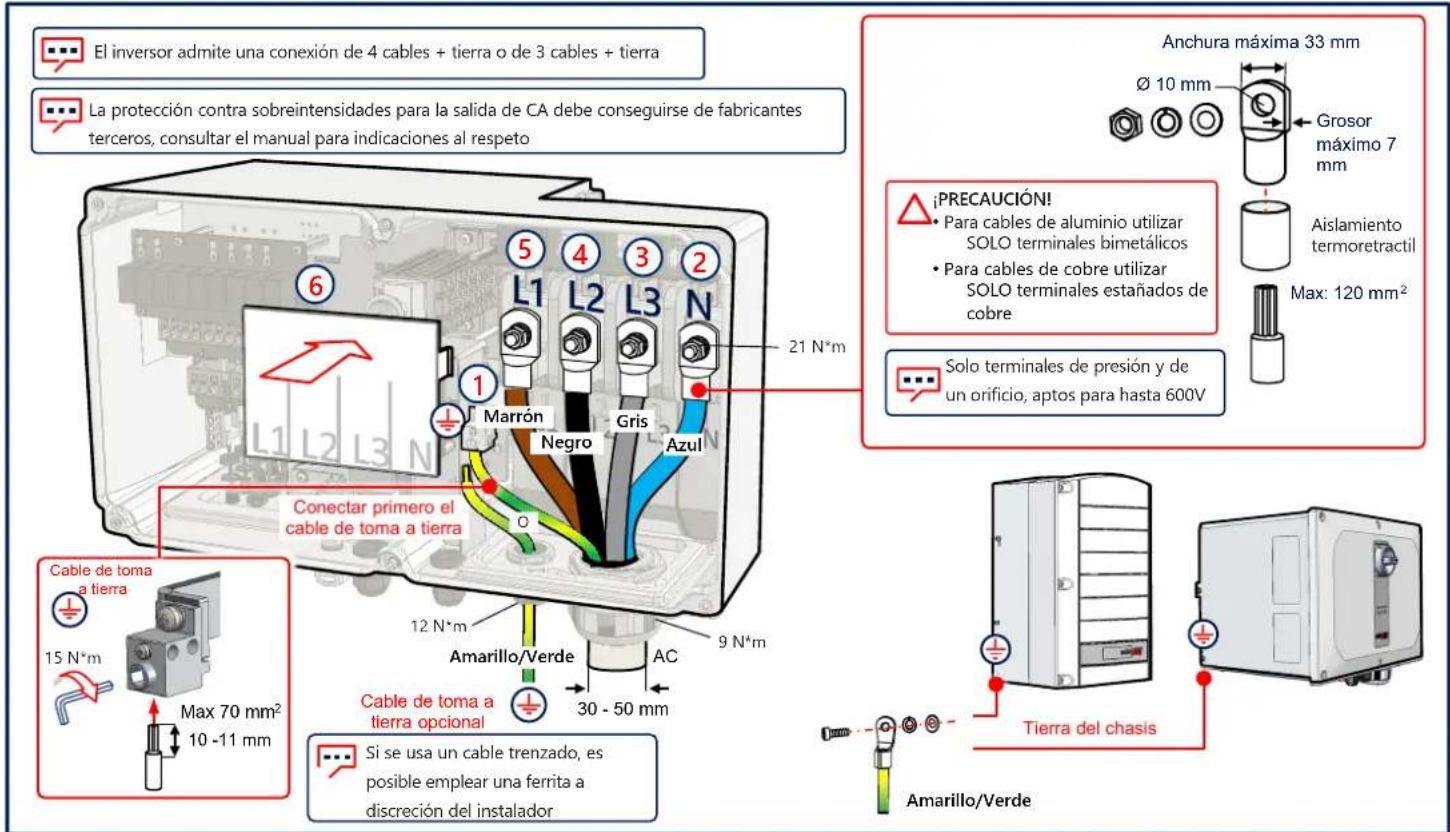

Conexión de CA y toma a tierra (PE)

Comunicación LAN

solar edge

10

solaredge

11

Conexión RS485 entre múltiples inversores

Conexión para la comunicación Wi-Fi (opcional)

solar edge

12

Conexión para la comunicación móvil (opcional)

Instalación de las tapas

solaredge

14

solar edge

15

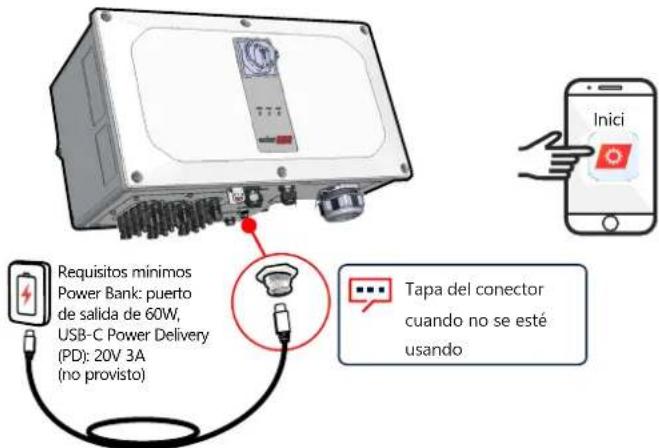

Puesta en marcha previa sin alimentación CA (opción 1)

Descargar SolarEdge SetApp

Poner en ON (1) los interruptores

Conectar la Power Bank

Iniciar y seguir las instrucciones en SetApp

1 metro, macho a macho, USB-C (no provisto)

Puesta en marcha con alimentación CC y CA (opción 2)

solaredge

16

Descargar SolarEdge SetApp

Encender la alimentación

Iniciar y seguir las instrucciones en SetApp

solar edge

17

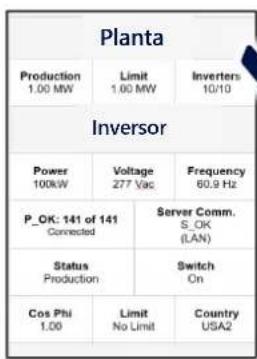

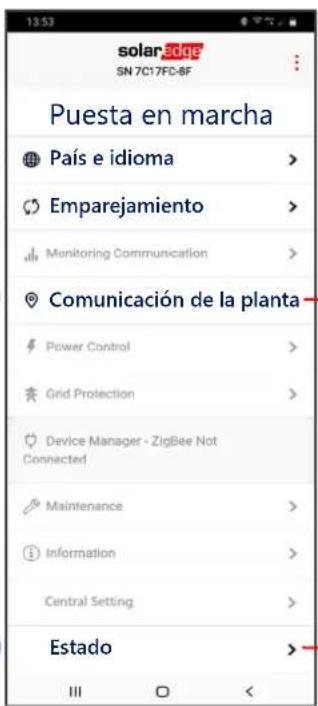

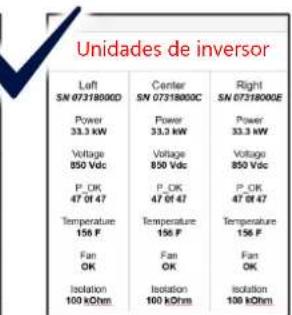

Puesta en marcha del inversor líder

1
2
3

RS485-1 → Protocolo → SolarEdge → Líder SolarEdge RS485-1 → Detección de Seguidores

4

Indicaciones LED

solaredge

POTENCIA COMUNICACIÓN ERROR

Verde Azul

Rojo

El sistema está produciendo energía

La CA está conectada pero el sistema no está generando energía

El inversor está comunicando con el portal de monitorización

Error del sistema

solaredge

Información de Contacto de Asistencia Técnica En caso de algún problema con los productos SolarEdge por favor contacte con nuestra asistencia técnica: https://www.solaredge.com/es/service/support

Sujeto a cambios sin previo aviso. Copyright © SolarEdge Inc. Todos los derechos reservados.reserved. Marzo 2021.
