CS35SB - Pila HiKOKI - Bezplatný návod k obsluze

Značka	HiKOKI
Model	CS35SB
Typ výrobku	Elektrická řetězová pila
Délka lišty	350 mm
Řetěz	Oregon 91PX-52 (rozteč 9,53 mm, tloušťka 1,27 mm)
Volnoběžná rychlost	14,5 m/s
Výkon	1900 W
Napětí	220-240 V ~
Hmotnost	4,8 kg (die EPTA 01/2003)
Objem olejové nádrže	200 ml
Olejové čerpadlo	Automatické
Brzda řetězu	Ruční aktivace
Ochrana proti přetížení	Elektrická
Pastorek	6 zubů
Hladina akustického výkonu	108 dB(A)
Hladina akustického tlaku	95 dB(A)
Hodnota vibrací	4,0 m/s² (nejistota K = 1,5 m/s²)
Použití	Klasické řezání dřeva
Standardní příslušenství	Kryt řetězu, lišta, řetěz, svorka kabelu, olej na řetěz (100 ml)
Údržba	Čištění bočního krytu, olejové trysky, lišty; ostření řezných zubů; kontrola brzdy řetězu
Bezpečnost	Blokování vypínače, brzda řetězu, řezná dráp, kryt řetězu, zachycovač řetězu
Záruka	V souladu s národními předpisy
Certifikace	CE (podle směrnice WEEE)

Často kladené otázky - CS35SB HiKOKI

Jak nastavit napětí řetězu?

Pro nastavení napětí povolte knoflík bočního krytu, otočte napínacím knoflíkem doprava pro zvýšení napětí nebo doleva pro snížení. Vůle mezi vodícím článkem a lištou by měla být 0,5 až 1 mm uprostřed lišty. Poté knoflík pevně utáhněte.

Jak používat brzdu řetězu?

Brzda řetězu se aktivuje posunutím páky dopředu. Okamžitě zastaví řetěz při zpětném rázu. Pro resetování přitáhněte páku k sobě po zastavení motoru. Denně kontrolujte její funkci aktivací brzdy a ručním tahem za řetěz (nesmí se pohybovat).

Jaký olej používat na řetěz?

Používejte olej na řetěz HiKOKI nebo ekvivalentní komerční olej. Nikdy nepoužívejte použitý olej. Nádržka má objem 200 ml a čerpadlo je automatické. Pravidelně kontrolujte hladinu pomocí ukazatele.

Jak naostřit řetěz pily?

Použijte vhodný kulatý pilník (průměr o 1/5 větší než tloušťka břitu). Pilník držte pod úhlem 30° vzhledem k liště. Všechny břity naostřete rovnoměrně. Upravte hloubkový doraz pomocí vodítka a plochého pilníku, poté zakulaťte přední část. Po naostření řetěz vypláchněte olejem.

Co dělat, když se řetěz netočí?

Nejprve zkontrolujte, zda je stisknutý vypínač společně s blokovacím tlačítkem. Ujistěte se, že je brzda řetězu deaktivována (přitáhněte páku k sobě). Zkontrolujte napájení a prodlužovací kabel. Pokud problém přetrvává, kontaktujte autorizované servisní středisko HiKOKI.

Jak vyčistit lištu?

Sejměte boční kryt a lištu. Vyčistěte drážku lišty vhodným nástrojem k odstranění pilin. Zkontrolujte olejovou trysku a ujistěte se, že není ucpaná. Poté lištu a řetěz znovu namontujte.

Mohu pilu používat v dešti?

Ne, nástroj nesmí být používán v dešti nebo ve vlhkém prostředí. Zvyšuje to riziko úrazu elektrickým proudem a poškození nástroje. Pokud je práce ve vlhkém prostředí nevyhnutelná, používejte proudový chránič (RCD) 30 mA.

Jak vyměnit řetěz?

Odpojte pilu ze zásuvky. Otočením knoflíku sejměte boční kryt. Odstraňte starý řetěz a lištu. Nasaďte nový řetěz na pastorek podle směru řezu. Nainstalujte lištu a boční kryt. Napněte řetěz podle popisu v návodu.

Jaké příslušenství je k dispozici?

Volitelné příslušenství zahrnuje: olej na řetěz, kulatý pilník, měřidlo hloubky pro ostření a kryt řetězu pro přepravu. Pro náhradní díly se obraťte na prodejce.

Co dělat při zpětném rázu?

Pilu držte pevně oběma rukama, palce obepínají rukojeti. Neřežte nad úrovní ramen a zabraňte kontaktu špičky lišty s předměty. Dojde-li ke zpětnému rázu, brzda řetězu se aktivuje automaticky. Odstupte a pilu vypněte před kontrolou poškození.

NÁVOD K OBSLUZE CS35SB HiKOKI

(Překlad původního návodu)

SYMBOLY

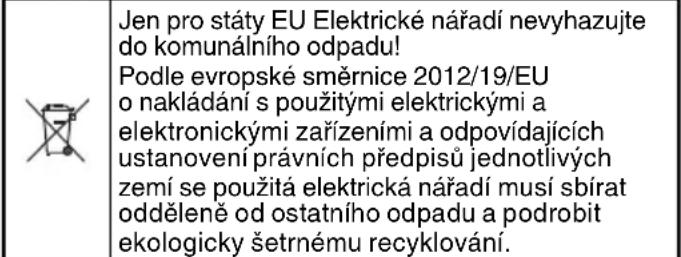

VAROVÁNÍ

Následující text obsahuje symboly, které jsou použity na zařízení. Než začnete nářadí používat, ujistěte se, že rozumíte jejich významu.

CO JE CO? (Obr. 1)

A: Tlačítko odjištění: Toto tlačítko předchází náhodnému spuštění spouště.
B: Víčko olejové nádrže: Víčko pro uzavření olejové nádrže.
C: Řetězová pila: Řetěz sloužící jako rezný nástroj.
D: Vodicí lišta: Součást, která drží a vodí řetěz pily.
E: Trnová opěrka: Zařízení, okolo něhož se otáčí pila při práci se stromem nebo kládou.
F: Stavoznak oleje: Okénko pro kontrolu množství oleje pro mazání řetězu.
G: Řetězová brzda: Zařízení pro zastavení nebo zablokování řetězové pily.
H: Přední držadlo: Nosné držadlo umístěné vpředu nebo směrem dopředu od hlavního tělesa.
I: Zadní držadlo: Nosné držadlo umístěné nahoře na hlavním tělese.
J: Spínač: Zařízení aktivované prstem.

K: Boční kryt: Ochranný kryt vodicí lišty řetězové pily, spojky a řetězky při používání řetězové pily.
L: Volič napnutí: Zařízení pro nastavení napnutí řetězu pily
M: Knoflík: Knoflík pro zajištění voliče napnutí a bočního krytu
N: Kryt řetězu: Kryt na vodicí lištu a řetěz pily, když se jednotka nepoužívá.
O: Držák zástrčky: Zařízení, které zamezí vypadnutí napájecí zástrčky z prodlužovacího kabelu.

OBECNÁ VAROVÁNÍ TÝKAJÍCÍ SE BEZPEČNOSTI EL. PŘÍSTROJE

⚠️VAROVÁNÍ

Přečtěte si všechna varování týkající se bezpečnosti a všechny pokyny.

Nedodržení těchto varování a pokynů může mít za následek elektrický šok, požár a/nebo vážné zranění.

Všechna varování a pokyny si uschovejte. V budoucnu se vám mohou hodit.

Pojem „elektrický nástroj“ v těchto varováních se vztahuje k vašemu elektrickému nástroji napájenému ze sítě (se šňůrou) nebo napájenému z baterie (bez šňůry).

1) Bezpečnost na pracovišti

a) Udržujte vaše pracoviště čisté a dobře osvětlené.
V důsledku nepořádku nebo tmy dochází k nehodám.
b) Neprovozujte elektrické nástroje ve výbušném ovzduší, např. v prítomnosti hořlavých kapalin, plynů či prachu.
Elektrické nástroje produkuji jiskry, které by mohly zapálit prach anebo plyny.
c) Během práce s elektrickým nástrojem zabraňte přístupu dětí a přihlížejících osob. Rozptylování by mohlo způsobit ztrátu vaší kontroly nad nástrojem.

2) Elektrická bezpečnost

a) Zástrčka elektrického nástroje musí odpovídat zásuvce.
Nikdy se nepokoušejte zástrčku jakkoli upravovat.
U uzemněných elektrických nástrojů nepoužívejte žádné rozbočovací zásuvky.
Neupravované zástrčky a odpovídající zásuvky sníží nebezpečí elektrického šoku.

b) Zabraňte kontaktu s uzemněnými povrchy jako jsou trubky, radiátory, sporáky a lednice. Je-li uzemněné vaše tělo, existuje zvýšené nebezpečí elektrického šoku.

c) Nevystavujte elektrický nástroj dešti nebo vlhkým podmínkám.

Voda, která vnikne do elektrického nástroje, zvýší nebezpečí elektrického šoku.

d) Zacházejte správně s napájecí šňůrou. Nikdy šňůru nepoužívejte k prénášení, tahání nebo odpojování elektrického nástroje ze zásuvky. Umístěte napájecí šňůru mimo působení horka, mimo olej, ostré hrany nebo pohybující se části.

Poškozené nebo zamotané šňůry zvyšují nebezpečí elektrického šoku.

e) Během provozu elektrického nástroje venku používejte prodlužovací šňůru vhodnou k venkovnímu použití.

Použití šňůry vhodné k venkovnímu použití snižuje nebezpečí elektrického šoku.

f) Pokud je použití elektrického nástroje na vlhkém místě nevyhnutelné, použijte napájení s ochranným zařízením na zbytkový proud.
Použití zařízení na zbytkový proud snižuje riziko elektrického šoku.

3) Osobní bezpečnost

a) Bud'te pozorní, sledujte, co děláte a při práci s elektrickým nástrojem používejte zdravý rozum. Elektrický nástroj nepoužívejte, jste-li unavení nebo pod vlivem drog, alkoholu nebo léků.

Jediný okamžik nepozornosti při práci s elektrickým nástrojem může způsobit vážné zranění.

b) Používejte osobní ochranné pracovní pomůcky. Vždy noste ochranu očí.

Ochranné pracovní pomůcky jako respirátor, bezpečnostní obuv s protiskluzovou ochranná přilba nebo ochrana sluchu použité v příslušných podmínkách sníží možnost zranění. 5)

c) Zabraňte nechtěnému spuštění. Před připojením ke zdroji napájení a/nebo bateriového zdroje, zvedáním nebo přenášením elektrického nástroje se ujistěte, že je spínač v poloze vypnuto.

Nošením elektrických nástrojů s prstem na vypínači nebo jejich aktivací s vypínačem v poloze zapnuto vzniká nebezpečí úrazu.

d) Před zapnutím elektrického nástroje odstraňte seřizovací klíč.

Klíč ponechaný připevněný k rotující části elektrického nástroje může způsobit zranění.

e) Nepřehánějte to. Vždy si udržujte správné postavení a stabilitu.

To umožní lepší kontrolu nad elektrickým nástrojem v nepředvídaných situacích.

f) Noste správný oděv. Nenoste volné oblečení ani šperky. Vlasy, oděv a rukavice udržujte mimo pohybující se části.

Volný oděv, šperky nebo dlouhé vlasy mohou vtaženy do pohybujících se částí.

g) Pokud jsou k dispozici zařízení k připojení přístrojů k odsávání a sběru prachu, ujistěte se, že jsou připojena a správně používána.

Použitím zařízení ke sběru prachu lze snížit rizika související s prachem.

4) Používání a péče o elektrický nástroj

a) Netlačte na elektrický nástroj. Používejte vždy vhodný elektrický nástroj pro danou aplikaci.

Správný elektrický nástroj provede daný úkol lépe a bezpečněji, rychlostí, pro jakou byl zkonstruován.

b) Nepoužívejte elektrický nástroj, pokud nefunguje jeho zapínání a vypínání pomocí vypínače.

Jakýkoli elektrický nástroj, který nelze ovládat vypínačem, je nebezpečný a musí být opraven.

c) Pred prováděním jakéhokoli seřízení, pred výměnou příslušenství nebo uskladněním elektrických nástrojů vždy nejprve odpojte zástrčku ze zdroje napájení a/nebo odpojte bateriový zdroj.

Taková preventivní opatření snižují nebezpečí nechtěného spuštění elektrického nástroje.

d) Nepoužívané elektrické nástroje skladujte mimo dosah dětí a nedovolte, aby s elektrickým nástrojem pracovaly osoby, které nejsou seznámeny s ním nebo s pokyny k jeho používání.

Elektrické nástroje v rukou nevyškolených uživatelů jsou nebezpečné.

e) Udržujte elektrické nástroje. Kontrolujte případná vychýlení nebo sevření pohybujících se částí, poškození částí a jakékoli ostatní podmínky, které mohou mít vliv na provoz elektrických nástrojů.

V prípadě poškození nechte elektrický nástroj před jeho dalším použitím opravit.

Mnoho nehod vzniká v důsledku nesprávné údržby elektrických nástrojů.

f) Udržujte řezací nástroje ostré a čisté.

Správně udržované řezací nástroje s ostrými řeznými hranami se méně pravděpodobně zaseknou a lépe se ovládají.

g) Elektrický nástroj, příslušenství, vsazené části atd. používejte v souladu s těmito pokyny. Berte přitom zřetel na pracovní podmínky a prováděnou práci.

Použití elektrického nástroje k jinému než určenémy účelu může způsobit nebezpečnou qdrázkou, Situaci.

5) Servis

a) Servis vašeho elektrického nástroje svěřte kvalifikovanému opraváři, který použije pouze identické náhradní díly.

Tak bude i nadále zajištěna bezpečnost elektrického nástroje.

PREVENTIVNÍ OPATŘENÍ

Nedovolte přístup dětem a slabomyslným osobám. Pokud nástroje nepoužíváte, měli byste je skladovat mimo dosah dětí a slabomyslných osob.

BEZPEČNOSTNÍ OPATŘENÍ PŘI POUŽITÍ ŘETĚZOVÉ PILY

1. Při běžícím řetězu dbejte na to, abyste se žádnou částí těla nepřiblížili k řetězové pile. Než nastartujete řetězovou pilu, zkontrolujte, zda není řetěz v kontaktu se žádnými předměty. Chvilka nepozornosti při provozu řetězové pily může způsobit kontakt oděvu nebo částí těla s řetězem pily.

2. Vždy držte řetězovou pilu pravou rukou na zadním držadle a levou rukou na předním držadle. Držení řetězové pily v opačné konfiguraci rukou zvyšuje riziko úrazu a je nutné se mu vyhýbat.

3. Při práci může dojít ke kontaktu řetězu pily se skrytou kabeláží nebo vlastní přívodní šňůrou, držte proto nářadí pouze za izolované povrchy určené k úchopu. Kontakt řetězové pily s vodičem pod proudem může přivést proud do nekrytých kovových částí nářadí a způsobit tak úraz obsluhy elektrickým proudem.

4. Používejte ochranné brýle a chrániče sluchu. Doporučuje se používat i další prostředky osobní ochrany na hlavu, ruce a nohy. Odpovídající ochranný oděv snižuje riziko úrazu odletujícími předměty nebo náhodného kontaktu s řetězovou pilou.

5. Nepracujte s řetězovou pilou na stromě. Při práci s řetězovou pilou na stromě může dojít k úrazu.

6. Vždy dbejte na správný postoj a pracujte s řetězovou pilou pouze na pevném, bezpečném a rovném povrchu. Kluzké nebo nestabilní povrchy, např. žebříky, mohou způsobit ztrátu rovnováhy nebo kontroly nad řetězovou pilou.

7. Při řezání větve, která pruží, dbejte opatrnosti a počítejte se zpětným pohybem. Při uvolnění pnutí dřevních vláken může napružená větev udeřit obsluhu nebo odhodit řetězovou pilu, která pak není pod kontrolou.

Čeština

1. Při řezání křoví a mladých stromků dbejte maximální opatrnosti. Tenký materiál se může zachytit v řetězu pily a může šlehnout obsluhu nebo ji vyvést z rovnováhy.

2. Retězovou pilu prénášejte za prédní držadlo, s retězem vypnutým a směřujícím od těla. Při prepravě nebo skladování retězové pily vždy nasad'te kryt vodicí lišty. Správnou manipulací s retězovou pilou snížíte pravděpodobnost náhodného kontaktu s pohybujícím se retězem pily.

3. Dodržujte pokyny k mazání, napínání řetězu a výměně příslušenství. Nesprávně napnutý nebo namazaný řetěz se může přetrehnout a zvyšuje riziko zpětného vrhu.

4. Udržujte držadla suchá, čistá a zamezte výskytu oleje či maziva na jejich povrchu. Zamaštěné držadlo je kluzké a způsobuje ztrátu kontroly.

5. Rezejte pouze dř evo. Nepoužívejte řetězovou pilu k jiným než určeným účelům. Příklad: Nepoužívejte řetězovou pilu k řezání plastů, zdiva nebo nedřevěných stavebních materiálů. Při použití řetězové pily k jiným než určeným pracím může dojít k nebezpečné situaci.

Příčiny zpětného vrhu a prevence proti nim: (Obr. 2) Ke zpětnému vrhu může dojít, pokud se špička nebo konec vodicí lišty dostane do styku s předmětem, nebo pokud dřevo sevře řetěz pily v řezu.

Kontakt konce s předmětem může v některých případech způsobit náhlou zpětnou akci, kdy je vodicí lišta „vykopnuta“ nahoru a zpět k obsluze.

Sevření řetězu pily v horní části vodicí lišty může způsobit náhlé cuknutí vodicí lišty směrem zpět k obsluze.

Obě tyto reakce mohou způsobit ztrátu kontroly nad pilou a následný vážný úraz. Nespoléhejte pouze na bezpečnostní prvky, jimiž je pila vyba uživatel řetězové pily musíte zajistit taková opatření, která zajistí bezpečnost vašich prací řezání.

Zpětný vrh je výsledkem nesprávného používání nářadí a nesprávného pracovního postupu nebo pracovních podmínek a lze mu zabránit dodržováním správných opatření uvedených níže:

Držte řetězovou pilu pevně oběma rukama, palcem a prsty obepínajícími držadla, a zaujměte takovou polohu těla a paže, která umožňuje odolat sílám zpětného vrhu. Síly zpětného vrhu může obsluha zvládnout, pokud dodržela správná předběžná opatření. Nenechávejte řetězovou pilu bez dozoru.

○ Nenatahujte se a neprovádějte řezy ve výšce nad úrovní ramen. Zabráníte tak neúmyslnému kontaktu konce s předmětem a budete mít lepší kontrolu nad řetězovou pilou v neočekávaných situacích.

○ Používejte pouze náhradní lišty a řetězy určené výrobcem. Nesprávné náhradní lišty a řetězy mohou způsobit přetržení řetězu a zpětný vrh.

○ Dodržujte pokyny výrobce k broušení a údržbě řetězu pily. Snížení výšky omezovacího zubu může způsobit silnější zpětný vrh.

Funkce řetězové brzdy:

Pokud řetězová pila dosedne velkou rychlostí na tvrdý předmět, dojde k silné reakci a zpětnému vrhu. Je obtížné tuto situaci zvládnout a hrozí nebezpečí, zejména u lehkých zařízení, která lze používat v nejrůznějších polohách. Dojde-li k neočekávanému zpětnému vrhu, řetězová brzda okamžitě zastaví pohyb řetězu. Retězová brzda se aktivuje tlakem ruky do ochranného rámu ruky nebo automaticky samotným zpětným vrhem.

Retězovou brzdu lze resetovat pouze po úplném zastavení motoru. Posuňte rukojeť do zadní polohy (Obr. 3). Funkci řetězové brzdy kontrolujte každý den.

DALŠÍ BEZPEČNOSTNÍ VAROVÁNÍ

1. Používejte elektrické napětí uvedené na výrobním štítku zdroje napájení. Při použití vyššího napětí může dojít k úrazu.

2. Při práci netlačte na pilu. Udržujte tělo v teple.

3. Před zahájením práce dodržujte bez výjimek doporučené pracovní postupy a pracujte tak, aby nedošlo k nehodám, které by mohly způsobit úraz.

4. Nepoužívejte zařízení za špatného počasí, např. silném větru, dešti, sněžení, mlhy nebo v oblastech s rizikem padání kamení nebo lavin. Za špatného počasí může dojít k negativnímu ovlivnění úsudku obsluhy a vibracím, které mohou způsobit nehodu.

5. Nepoužívejte zařízení za špatné viditelnosti, např. za špatného počasí nebo v noci. Rovněž je nepoužívejte v dešti nebo v místech vystavených dešti.

Nestabilní stup nebo ztráta rovnováhy mohou způsobit nehodu.

1. Před nastartováním zařízení zkontrolujte vodicí lištu a řetěz pily.

○ Pokud je prasklá vodicí lišta nebo přetržený řetěz pily nebo pokud je produkt poškrábaný nebo ohnutý, zařízení nepoužívejte.

○ Zkontrolujte, zda jsou vodicí lišta a řetěz pily správně namontované. Pokud je prasklá vodicí lišta nebo přetržený řetě z pily nebo jsou mimo správnou pozici, může dojít k nehodě.

1. Před zahájením práce zkontrolujte, zda není aktivován spínač (v případě, že není stisknuto tlačítko odjištění). Pokud jednotka nepracuje správně, okamžitě ukončete používání a vyžádejte si opravu u Autorizovaného střediska společnosti HiKOKI.

2. Namontujte řetěz pily správně podle pokynů v návodu eň a jako k obsluze.

Při nesprávné montáži může řetěz vyjet mimo vodicí lištu a způsobit úraz.

1. Nikdy neodstraňujte žádná bezpečnostní zařízení na řetězové pile (páku brzdy, tlačítko odjištění, zachycovač řetězu apod.).

Tyto prvky rovněž neupravujte ani nedeaktivujte. Mohlo by dojít k úrazu.

1. V následujících případech vypněte zařízení a zajistěte řetěz pily proti pohybu:

O Pokud se nepouživá nebo se opravuje.

○ Pokud se přemístujete na nové pracovní místo.

○ Při kontrole, úpravách nebo výměně řetězu pily, vodicí lišty, krytu řetězu a libovolné jiné části.

O Při doplňování oleje pro mazání řetězu.

O Při odstraňování prachu apod. z těla.

○ Při odstraňování překážek, smetí nebo pilin vzniklých při práci z pracovního prostoru.

O Pri zvedání zařízení nebo pri opouštění zařízení.

O Pokud hrozí jiné nebezpečí nebo riziko.

Pokud se bude řetěz pily stále pohybovat, může dojít k úrazu.

1. Práci obecně provádí jednotlivec. Pokud se práce účastní více osob, zajistěte dostatečné rozestupy mezi nimi.

Zvláště pokud kácíte stojící stromy nebo pracujete na svahu, pokud předpokládáte pády stromů, jejich kulení nebo klouzání, zajistěte, aby nehrozilo žádné nebezpečí dalším osobám.

1. Pracujte více než 15 metrů od dalších osob.

Pokud pracujete ve skupině více osob, zajistěte si rozestupy nejméně 15 m.

O Hrozí nebezpečí úderu odštěpky a další nebezpečí.

○ Připravte si předem píšťalku nebo jiný signální prvek a určete si odpovídající způsob komunikace s ostatními pracovníky.

1. Před kácením stojících stromů zajistěte následující opatření:

O Před kácením určete bezpečné místo ústupu.

O Předem odstraňte překážky (např. větve, křoví).

○ Na základě komplexního vyhodnocení stavu káceného stromu (např. ohnutí kmene, pnutí větví) a okolní situace (např. stav sousedních stromů, přítomnost překážek, terén, vítr) rozhodněte o směru pádu káceného stromu a pak naplánujte postup kácení.

Při neopatrném kácení může dojít k úrazu.

1. Při kácení stojících stromů zajistěte následující opatření:

○ Během práce věnujte maximální pozornost směru pádu stromu.

○ Při práci na svahu zajistěte, aby se strom nekulil, a vždy pracujte shora svahu dolů.

○ Jakmile začne strom padat, vypněte zařízení, upozorněte okolí a okamžitě se vzdalte do bezpečného místa.

○ Pokud se během práce sevře řetěz pily nebo vodicí lišta ve stromu, vypněte zařízení a uvolněte je pomocí klínu.

1. Pokud dojde během používání k poklesu výkonu zařízení nebo zaznamenáte abnormální zvuk nebo vibrace, okamžitě zařízení vypněte a ukončete používání a vyžádejte si kontrolu nebo opravu v Autorizovaném středisku společnosti HiKOKI.

Pokud budete pokračovat v používání, může dojít k úrazu.

1. Pokud dojde k náhodnému pádu nebo nárazu jednotky, důkladně zkontrolujte, zda nedošlo k poškození, prasknutí nebo deformaci.

Pokud je zařízení poškozené, prasklé nebo deformované, může dojít k úrazu.

1. Při přepravě zařízení ve vozidle zajistěte zařízení proti pohybu.

Hrozí riziko nehody.

1. Nezapínejte zařízení, pokud je nasazen kryt řetězu.

Mohlo by dojít k úrazu.

1. Zkontrolujte, zda nejsou v materiálu žádné hřebíky a jiné cizí předměty.

Pokud přijde řetěz pily do styku s hřebíkem, může dojít k úrazu.

1. Chcete-li zabránit sevření vodicí lišty v materiálu při řezání na nerovném terénu nebo při působení hmotnosti materiálu při řezání, vložte do blízkosti místa řezání podpůrnou platformu.

Pokud dojde k sevření vodicí lišty, může dojít k úrazu.

1. Pokud se bude zařízení po použití přepravovat nebo skladovat, bud'to demontujte řetěz pily nebo nasad'te kryt řetězu.

Pokud přijde řetěz pily do styku s tělem, může dojít k úrazu.

1. Odpovídající péče o jednotku.

○ Chcete-li zajistit bezpečný a efektivní provoz zařízení, je třeba se dobře starat o řetěz pily, aby poskytoval optimální řezací výkon.

○ Při výměně řetězu pily nebo vodicí lišty, údržbě těla zařízení, doplňování oleje atd. dodržujte pokyny návodu k obsluze.

1. Opravy zařízení si vyžádejte v servisu.

○ Neupravujte zařízení, protože odpovídá platným bezpečnostním normám.

○ S případnými opravami se vždy obratte na Autorizované středisko společnosti HiKOKI.

Pokud budete chtít opravit zařízení vlastními silami, může dojít k nehodě nebo úrazu.

1. Pokud jednotku nepoužíváte, zajistěte její správné skladování.

Vypustte olej a uložte ji na suché místo mimo dosah dětí nebo v zamčeném místě.

1. Pokud již nejsou viditelné varovné štítky, odlupují se nebo jsou z jiného důvodu nečitelné, opatřete nové varovné štítky.

Varovné štítky získáte v Autorizovaném středisku společnosti HiKOKI.

1. Pokud pro práci platí místní pravidla nebo směrnice, dodržujte je.

2. Doporučení k používání zařízení zbytkového proudu s jmenovitým proudem do 30 mA

3. Sdělení nabádající k umístění kabelu tak, aby se při řezání nezachytil ve větvích a podobně

4. Doporučení, aby si uživatel úplný začátečník zkusil jakožto alespoň nejnutnější zácvik řezání polen na řezací koze či kolébce

POPIS OČÍSLOVANÝCH POLOŽEK (Obr. 2 - Obr. 38)

1	Zóna zpětného vrhu	12	Směr lišty	23	Stavoznak oleje	34	1/5 průměru pilníku
2	Brzda řetězu	13	Otvor pro napínání řetězu	24	Nastavení olejového čerpadla	35	Měrka omezovacího zubu
3	Uvolnit	14	Výčnělek pro napínání řetězu	25	Tlačitko odjištění	36	Plochý pilník
4	Zajistit	15	Zvýšení napnutí	26	Spínač	37	Vyčnívající hlava omezovacího zubu
5	Knoflík	16	Snížení napnutí	27	Držák zástrčky	38	Zaoblit
6	Volič napnutí	17	Vodicí článek	28	Zástrčka	39	Komora brzdového pásu
7	Boční kryt	18	Upevnění	29	Prodlužovací kabel	40	Výtok oleje pro mazání řetězu
8	Vodicí lišta	19	Táhlo	30	Ozubená opěrka	41	Drážka
9	Řetězová pila	20	Spoušť	31	Přední rukojeť	42	Olejový kanálek
10	Konec vodicí lišty	21	Uvolnění	32	Zadní rukojeť	43	Držák řetězu
11	Řetězka	22	Olej pro mazání řetězu	33	Kulatý pilník

SPECIFIKACE

Model CS30SB CS35SB CS40SB
Délka vodicí lišty (max. řezná délka) 300 mm 350 mm 400 mm
Typ vodicí lišty P012-50CR P014-50CR P016-50CR
Napětí (podle oblastí)*1	(220 V, 230 V, 240 V) ~
Vstupní příkon*1	1900 W
Rychlost řetězu naprázdno	14,5 m/s
Typ řetězu	91PX-45 (Oregon)	91PX-52 (Oregon)	91PX-57 (Oregon)
Rozteč řetězu/Omezovací zub	9,53 mm (3/8") / 1,27 mm (0,05")
Řetězka	Počet zubů: 6
Olejové čerpadlo Automatické
Objem nádrže na olej pro mazání řetězu	200 ml
Ochrana proti přetížení Elektrická
Řetězová brzda	Aktivovaná ručně
Hmotnost*2	4,7 kg	4,8 kg	4,9 kg

*1 Zkontrolujte, prosíme, štítek na výrobku. Štítek podléhá změnám v závislosti na oblastech použití.
*2 Hmotnost: Podle Procedura EPTA 01/2003

STANDARDNÍ PŘÍSLUŠENSTVÍ

○ Krytřetězu....1
○ Vodicí lišta.... 1
O Retěz 1
○ Držák zástrčky* 1
○ Olej pro řetězové pily (100 ml)....1

* V některých tržních regionech se nedodává.

Standardní příslušenství podléhají změnám bez předešlého upozornění.

VOLITELNÉ PŘÍSLUŠENSTVÍ (PRODÁVÁ SE SAMOSTATNĚ)

O Olej pro řetězové pily
○ Kulatý pilník
O Měrka omezovacího zubu

Kulatý pilník a měrka omezovacího zubu se používají pro ostření článků řetězu. Jejich použití je popsáno v části „Ostření článků řetězu“.

○ Kryt řetězu

Pří prénášení nebo skladování řetězové pily vždy nasad'te na řetěz kryt.

Volitelná příslušenství podléhají změnám bez předešlého upozornění.

POUŽITÍ

Všeobecné řezání dřeva.

INSTALACE (VÝMĚNA) ŘETĚZU PILY

VAROVÁNÍ

○ Aby se předešlo nehodám, vždy stroj vypínejte a vytáhněte zástrčku ze zásuvky.
○ Používejte pouze řetězy pily a vodicí lišty uvedené v části „SPECIFIKACE“.

UPOZORNĚNÍ

Používejte rukavice a vyhýbejte se úrazům způsobeným řetězovou pilou.

POZNÁMKA

○ Při demontáži řetězu pily odstraňte piliny z výtoku oleje, olejového kanálku a drážky vodicí lišty.

V případě nahromadění pilin může dojít k poruše zařízení.

○ Používejte správný typ řetězu pily v souladu se specifikacemi.

Pokud namontujete nesprávný typ vodicí lišty, řetěz pily může z lišty vyjet a způsobit úraz.

1. Demontáž bočního krytu (Obr. 4)

① Otočením knoflíku o jednu otáčku jej povolte.
② Otočením voliče napnutí o půl otáčky jej povolte.
③ Otáčejte knoflíkem a sejměte boční kryt.

1. Demontáž řetězu pily a vodicí lišty (Obr. 5)

Retěz pily a vodicí lištu demontujte ve směru indikovaném šipkou.

1. Nasazení nového řetězu pily do řetězky (Obr. 6, 7)

Nasad'te řetěz pily na konec vodicí lišty a dbejte na směr řetězu pily; pak řádně nasad'te řetěz na řetězku.

1. Montáž bočního krytu

① Nastavte volič napnutí na bočním krytu tak, aby byl výčnělek pro napínání řetězu vložen do otvoru pro napínání řetězu na vodicí liště, a nasad'te boční kryt. (Obr. 8)
② Otočením knoflíku o jednu otáčku jej dočasně zajistěte. (Obr. 9)
5. Nastavení napnutí řetězu pily (Obr. 10)
○ Přizvedávejte konec vodicí lišty a otáčením voliče napnutí nastavte napnutí řetězu pily.
O Otáčením voliče napnutí doprava se napnutí řetězu zvyšuje, otáčením doleva se snižuje.
6. Kontrola napnutí řetězu pily (Obr. 11)

Nastavte napnutí řetězu pily tak, aby byla mezera mezi článkem řetězu pily a vodicí lištou při mírném zvednutí řetězu pily přibližně uprostřed vodicí lišty mezi 0,5 a 1 mm

1. Zajištění knoflíku (Obr. 12)

① Po dokončení nastavení zvedněte vodicí lištu a zcela utáhněte knoflík.
② Dbejte na pevné utažení šroubu.

VAROVÁNÍ

Po nastavení napnutí řetězu pily zkontrolujte, zde je knoflík zcela dotažený.

Pokud bude povolený, může dojít k úrazu.

KONTROLA A PŘÍPRAVA PŘED POUŽITÍM

Před použitím proved'te následující kontroly a přípravu. VAROVÁNÍ

○ Ujistěte se, že používaný zdroj napětí splňuje požadavky specifi kované na štítku výrobku.
○ Aby nedocházelo k nehodám, vždy dodržujte kroky 1 až 5 zajišťující, že je zástrčka vytažená ze zásuvky.
○ Nezajišťujte odjišťovací tlačítko, pokud je stisknuté. Pokud dojde k náhodné aktivaci spínače, zařízení se může neočekávaně spustit a může dojít k úrazu.

1. Kontrola vypnutého spínače

○ Ujistěte se, že spínač je v poloze vypnuto. Pokud je zástrčka zasunuta v zásuvce elektrického proudu a spínač je v poloze „ON”, nástroj začne okamž itě pracovat, a to může způsobit vážný úraz.
○ Pokud se spínač aktivuje při stisknutém tlačítku odjištění, zařízení se zapne; po uvolnění spínače se zařízení vypne.

2. Kontrola prodlužovacího kabelu

Pokud je pracovní prostor mimo dosah zdroje napájení, použijte prodlužovací kabel dostatečného průřezu a jmenovité kapacity. Prodlužovací kabel by měl být co nejkratší.

3. Kontrola napnutí řetězu pily

○ Pokud je napnutí řetězu pily nesprávné, hrozí nebezpečí poškození nebo poruchy řetězu pily nebo vodicí lišty. Podle kroků 5 až 7 – Instalace (výměna) řetězu pily – zkontrolujte nastavení správného napnutí.
- Pokud je řetěz pily ještě nový, je zvlášť pružný, proto je nutné pravidelně kontrolovat napnutí a nastavení.
○ Rovněž kontrolujte, zda je řádně utažen knoflík.

4. Kontrola funkce brzdy řetězu (Obr. 13) VAROVÁNÍ

• Přestože brzda řetězu je zařízení pro nouzové zastavení, není zcela spolehlivé. Pracujte se zařízením opatrně, aby nedošlo ke zpětnému vrhu.
  Brzda řetězu je určená pro použití vě stavu nouze a při startování. Nepoužívejte ji zbytečně.
  ○ Abyste zamezili nesprávnému chování brzdy řetězu následkem nahromadění pilin apod., pravidelně zařízení čistěte.
  Brzda řetězu je důležitou součástí zajišťující bezpečné používání.
  Máte-li pochybnosti o funkčnosti brzdy, vyžádejte si opravu u Autorizovaného střediska společnosti HiKOKI.

Brzda řetězu je zařízení pro nouzové zastavení, které zastaví řetěz pily při zpětném vrhu apod. a sníží tak riziko úrazu.

(Viz, Příčiny zpětného vrhu a prevence proti nim.) Při aktivaci brzdy řetězu zatlačením páky brzdy dopředu se zastaví otáčení řetězu pily.

Pokud páku brzdy zatáhnete směrem k sobě, brzda se uvolní.

Při ověřování funkčnosti brzdy řetězu vždy nejprve přístroj vypněte, vytáhněte zásuvku ze zástrčky a poté aktivujte páčku brzdy a zatáhn –te za řetěz pily rukou.

Pokud nelze s řetězem pily pohnout, brzda řetězu je aktivovaná.

POZNÁMKA

K této kontrole vždy používejte silné rukavice.
Protože ostří řetězu pily je velmi ostré, při silném zatáhnutí hrozí riziko poranění prstů.

5. Kontrola oleje pro mazání řetězu

○ Zařízení se dodává s prázdnou nádrží na olej pro mazání řetězu. Před použitím zajistěte doplnění olejové nádrže dodaným olejem mazání řetězu. (Obr. 14)

○ Během práce pravidelně kontrolujte stavoznak oleje a podle potřeby doplňujte.
○ Pokud vám dojde dodaný olej pro mazání řetězu, použijte olej pro mazání řetězu HiKOKI prodávaný samostatně nebo ekvivalentní olej pro mazání řetězu prodávaný na trhu.
- Mazání olejem na řetěz probíhá automaticky. Průtok oleje pro automatické mazání je nastaven z výroby na maximum. Chcete-li průtok snížit, otáčejte ve sm ěru hodinových ručiček voličem olejového čerpadla na zadní straně těla zařízení. (Obr. 15)

POZNAMKA

○ Objem olejové nádrže je přibližně 200 ml. V případě přeplnění unikne přebytečný olej z přepadového výtoku.

○ Doporučujeme udržovat zásobu oleje pro mazání řetězu.

Pokud budete v práci pokračovat bez oleje pro mazání řetězu, může se propálit řetěz nebo může dojít k poruše motoru.

- Žabraňte přístupu prachu nebo jiných cizích částic do olejové nádrže.

Pokud se do olejové nádrže dostane prach nebo jiné cizí částice, může dojít k poruše zařízení.

Olej mazání řetězu ponechaný v nádrži může unikat z podstaty konstrukce zařízení. Přestože se nejedná o závadu, může dojít ke znečišt čení skladovacího místa, proto tomuto problému věnujte pozornost. Pro skladování vyprázdněte olej z olejové nádrže a pod hlavní těleso zařízení umístěte předmět, který bude zachycovat případné úniky.

6. Připojení zástrčky do zásuvky

○ Pokud se spínač aktivuje při stisknutém tlačítku odjištění, zařízení se zapne; po uvolnění spínače se zařízení vypne.
○ Kromě toho současně s uvolněním spínače spustí stroj brzdu, aby zastavila otáčení řetězu pily.
o Před použitím zkontrolujte, zda je aktivovaná brzda.

UPOZORNÉNÍ

Pozor na odraznou sílu v případě aktivace brzdy. Pokud upustíte zařízení, může dojít k úrazu.

8. Kontrola průtoku oleje pro mazání řetězu (Obr. 15, 16)

o Při zapnutí zařízení začne olej pro mazání řet ězu automaticky mazat řetěz pily a vodicí lištu.

- Pokud se do 2 až 3 minut po nastartování zařízení nezačne aplikovat, zkontrolujte, zda nejsou kolem výtoku oleje nahromaděné piliny. (Viz, Čištění výtoku oleje pro mazání řetězu) (Viz, Kontrola oleje pro mazání řetězu.)

1. Doporučuje se používat ochranný jistič nebo vypínač diferenciální ochrany.

Funkce spínače

Při aktivaci spínače za současného stisknutí tlačítka odjištění se začne točit řetěz pily. (Obr. 17) Pokud není stisknuté tlačítko odjištění, spínač nelze aktivovat. Po aktivaci spínače pokračuje otáčení řetězu pily, dokud je spínač stisknutý. Po uvolnění spínače brzda zabrzdí otáčení řetězu pily.

VAROVÁNÍ

Nezajišťujte odjiš t’ovací tlačítko, pokud je stisknuté. Pokud dojde k náhodné aktivaci spínače, zařízení se může neočekávaně spustit a může dojít k úrazu.

Používání svorky zástrčky

Šnůra napájecí zástrčky je před vytažením chráněna držákem zástrčky. (Obr. 18)

POSTUPY ŘEZÁNÍ

VAROVÁNÍ

O Před použitím zkontrolujte, zda funguje řetězová brzda.
O Pri použití držte držadlo pevně oběma rukama.
○ Při řezání dřeva zdola zajistěte, aby řetěz pily nenarazil na dřevo.

Pokud dojde ke zpětnému vrhu zařízení, může dojít k úrazu.

○ Během práce nebo po jejím skončení vždy stroj vypínejte a vytáhněte zástrčku ze zásuvky.

Nepřetržitě sledujte pracovní prostor a přilehlé oblasti, zajistěte, aby se v prostoru nevyskytovaly žádné předměty, které by mohly způsobit úraz, nehodu nebo poškození, a pokud se nějaké vyskytují, předem je odstraňte.

Zvláště pokud si hledáte stanoviště, na němž budete při práci stát, zajistěte, aby nehrozila žádná nestabilita nebo žádný předmět, který se může převrátit.

Při kácení stojících stromů vždy věnujte maximální pozornost směru pádu nebo kulení stromu a určete si předem bezpečnou ústupovou cestu a bezpečnou zónu.

① Kontrola vypnutí zařízení

Pokud je zástrčka zasunuta do zásuvky, může při nezamýšleném stisknutí spínače stroj nečekaně nastartovat, čímž může dojít k nehodě.

② Aktivace spínače

Zkontrolujte, zda není řetěz pily v kontaktu s dřevem, aktivujte spínač a po zvýšení otáček řetězu začněte řezat.

UPOZORNĚNÍ

○ Při zapínání zařízení zkontrolujte, zda není řetěz pily v kontaktu s materiálem nebo jiným předmětem.

○ Během používání zkontrolujte, zda není řetěz pily v kontaktu s jiným materiálem nebo předmětem. Zvláště po dokončení řezu dbejte, aby nedošlo ke kontaktu se zemí.

POZNÁMKA

Včas doplňujte olejovou nádrž, abyste zamezili vyprázdnění olejové nádrže.

1. Obecné postupy řezání

(1) Zapněte napájení a držte přitom pilu mírně mimo dřevo, které chcete řezat. Řezání zahajte až po dosažení plných otáček.
(2) Při rezání tenkých kusů dřeva přiložte dolní část vodicí lišty na dřevo a rezejte směrem dolů, jak je uvedeno na Obr. 19.
(3) Při řezání silných kusů dřeva přiložte trn nacházející se v přední části těla pily na dřevo a řezejte pákovým pohybem za použití trnu jako bodu otáčení, viz Obr. 20.
(4) Při vodorovném řezání dřeva otočte tělo zařízení doprava tak, aby byla vodicí lišta dole, a držte horní stranu předního držadla levou rukou. Držte vodicí lištu ve vodorovné poloze a přiložte trn nacházející se v přední části těla pily na dřevo. Trn použijte jako bod otáčení a řezejte dřevo otáčením zadního držadla doprava. (Obr. 21)
(5) Pří řezání dřeva zdola přiložte pomalu horní část vodicí lišty ke dřevu. (Obr. 22)
(6) Stejně jako důkladné prostudování pokynů k manipulaci je důležité zajistit praktické proškolení o provozu řetězové pily před skutečným použitím, nebo alespoň praktické vyzkoušení práce s řetězovou pilou řezáním určitých délek kulatiny na řezací koze.
(7) Při řezání nepodepřených klád nebo dřeva zajistěte jejich správné podepření znehybněním pomocí řezací kozy nebo jinou odpovídající metodou.

UPOZORNĚNÍ

○ Pokud při řezání dřeva zdola řetěz silně narazí na dřevo, hrozí riziko zpětného vrhu a zpětného odhození těla zařízení směrem k uživateli.
○ Neřežte celý průměr dřeva zdola, protože po dokončení řezu hrozí vyskočení vodicí lišty nahoru a ztráta kontroly.
○ Vždy zamezte kontaktu otáčejícího se řetězu pily se zemí nebo drátěným plotem.

2. Odvětvování

(1) Odřezávání větví ze stojícího stromu:

Silnou větev je třeba nejprve řezat v místě vzdálenějším od kmene stromu.

Nejprve nařízněte přibližně do jedné třetiny průměru zdola, pak dořízněte větev shora. Nakonec odřízněte zbývající část větve zároveň s kmenem stromu. (Obr. 23)

UPOZORNĚNÍ

○ Vždy dbejte opatrnosti a vyhněte se padajícím větvím.
○ Vždy budte připraveni na zpětný vrh řetězové pily.
(2) Odřezávání větví z padlého stromu:

Nejprve odřízněte větve, které se nedotýkají země, pak větve, které se dotýkajíc země. Při odřezávání silných větví, které se dotýkají země, nejprve nařízněte přibližně polovinu průměru shora, pak dořízněte větev zdola. (Obr. 24)

UPOZORNĚNÍ

○ Při odřezávání větví, které se dotýkají země, dbejte, aby nedošlo k sevření vodicí lišty.
○ Pří provádění závěrečné fáze řezání dávejte pozor na náhlé odvalení kmene.

1. Přeřezávání klád

Při přeřezávání klády v poloze uvedené na Obr. 25 nejprve nařízněte přibližně jednu třetinu řezu zdola, pak dořízněte celý řez shora. Při přeřezávání klády v poloze přes příkop uvedené na Obr. 26 nejprve nařízněte přibližně dvě třetiny řezu shora, pak dořízněte řez zdola.

UPOZORNĚNÍ

○ Zajistěte, aby nedošlo k sevření vodicí lišty tlakem klády.
○ Při práci na svahu vždy stůjte na vyšší straně od klády. Pokud budete stát na nižší straně, odříznutá kláda se může odvalit na vás.

4. Kácení stromů

(1) Podříznutí (① jak je uvedeno na Obr. 27):

Proved'te směrový zářez ve směru pádu stromu.

Hloubka směrového zářezu by měla být 1/3 průměru stromu. Nikdy nekácejte stromy bez správného směrového zářezu.

(2) Hlavní řez (② jak je uvedeno na Obr. 27):

Hlavní řez se provádí přibližně 5 cm nad úrovní směrového řezu a rovnoběžně se spodním řezem směrového zářezu.

Pokud dojde během řezání k sevření řetězu, zastavte pilu a uvolněte ji pomocí klínů. Neprořízněte celý průměr stromu.

UPOZORNĚNÍ

○ Stromy nesmí být káceny způsobem, který by ohrožoval jiné osoby, vedení inženýrských sítí nebo cizí majetek.
○ Pří práci na svahu stůjte na horní straně od stromu, protože po skácení může dojít k jeho odvalení nebo sklouznutí směrem dolů.

Bezpečnostní opatření pro řezání

Úchop/tlačení silou na řetěz pily

Retězovou pilu držte vždy pevně.

Netlačte na řetěz pily více než je nutné. Při řezání se nadměrnou silou působící na řetěz pily nezvýší rychlost řezání. Bude se nadměrně namáhat motor, sníží se výkon a dojde k poškození nebo poruše motoru nebo vodicí lišty.

Používejte zařízení tak, aby řetěz pily mohl běžet v rozumných otáčkách.

Zvláště pokud dojde k zastavení řetězu pily z důvodu zablokování následkem nadměrné síly přítlaku, může dojít k úrazu nebo poruše zařízení.

Držák řetězu

Držák řetězu je umístěn na hnací hlavě těsně pod řetězem, aby zabránil možnosti, že přetržený řetěz zasáhne obsluhu pily (uživatele).
○ V případě přetržení řetězu pily jej nahrad'te novým podle pokynů v kapitole „Instalace (výměna) řetězu pily“.

OSTŘENÍ ČLÁNKŮ ŘETĚZU

VAROVÁNÍ

Aby se předešlo nehodám, vždy vypínejte spínač a odpojujte zástrčku ze zásuvky.

Při práci s řetězem pily vždy používejte silné rukavice.

POZNÁMKA

Řetěz ostřete a omezovací zub nastavujte ve střední části vodicí lišty s řetězem nasazeným a připojeným k hlavnímu tělesu.

Pokud se zhorší ostrost řetězu, příliš se namáhá motor i ostatní části tělesa zařízení a snižuje se účinnost.

Pro optimální výkon zařízení je nutné často kontrolovat a ostřit řetěz pily.

1. Ostření článků

Kulatý pilník z příslušenství je třeba držet proti článku řetězu tak, aby jedna pětina jeho průměru přečnívala nad článek, jak je uvedeno na Obr. 28. Článek ostřete kulatým pilníkem v úhlu 30° od vodicí lišty, jak je uvedeno na Obr. 29, a zajistěte, abyste kulatý pilník drželi rovně, jak je uvedeno na Obr. 30. Dbejte, abyste všechny články pilovali ve stejném úhlu, aby nedošlo ke snížení účinnosti řezání zařízením. Správné úhly pro ostření článků řetězu jsou uvedené na Obr. 31.

2. Nastavení omezovacího zubu VAROVÁNÍ

○ Nebruste horní část nárazníkového spojovacího článku a ochranného vodicího článku, ani nenechte zdeformovat tvar těchto článků.
○ Nastavení omezovacího zubu musí být v rovině s předem určenými rozměry a tvary, jinak se zvyšuje riziko zpětného vrhu, který může způsobit úraz.

Nárazníkový
spojovací článek

Ochranný vodicí článek

Omezovací zuby musí být všechny ve stejné rovině, protože určují hloubku v místě, kde se pila vkládá do řezu.

Při každém druhém nebo třetím ostření řetězu pily kontrolujte omezovací zub.

Nasad'te na řetěz pily měrku omezovacího zubu tak, aby byl zub v drážce viditelný, a pomocí plochého pilníku srazte šikmo část, která přečnívá měrku omezovacího zubu. (Obr. 33 (Měrka omezovacího zubu a plochý pilník se dodávají zvlášť.)

Po opilování omezovacího zubu zaoblete přední stranu omezovacího zubu tak, jak původně byla. (Obr. 34)

Po nabroušení vložte řetěz pily do oleje pro mazání řetězu, aby se opláchly piliny.

Pokud neopláchnete piliny, řetěz pily a vodicí lišta se při používání rychle opotřebují.

ÚDRŽBA A KONTROLA

Pokud po použití budete jednotku skladovat, proved'te kontrolu a údržbu jednotlivých částí.

VAROVÁNÍ

Během údržby a při prohlídce vždy stroj vypínejte a vytáhněte zástrčku ze zásuvky.

1. Kontrola řetězu pily

○ Příležitostně kontrolujte řetěz pily. V případě abnormálního chování jej nahrad'te novým podle pokynů v kapitole „Instalace (výměna) řetězu pily“.
○ Kontrolujte napnutí řetězu.
○ Pokud se řetěz otupí, ukončete provoz a nabruste jej podle pokynů v kapitole „Ostření článků řetězu“.
○ Po použití důkladně namažte řetěz a vodicí lištu proti korozi.

UPOZORNĚNÍ

Při manipulaci s řetězem pily používejte rukavice. Zamezíte tak úrazu.

2. Čištění bočního krytu (Obr. 35)

Vyčistěte a odstraňte veškeré piliny uvnitř těchto součástí.

POZNÁMKA

Při čištění bočního krytu, komory brzdového pásu, výtoku oleje pro mazání řetězu a vodicí lišty sejměte řetěz pily podle postupu „Instalace (výměna) řetězu pily“.

3. Čištění výtoku oleje pro mazání řetězu (Obr. 36)

Před čištěním výtoku oleje pro mazání řetězu demontujte boční kryt a vodicí lištu.

4. Čištění vodicí lišty (Obr. 7, 37)

Pokud piliny nebo podobné nečistoty ucpou drážku vodicí lišty nebo výtok oleje pro mazání řetězu pily, tok oleje nebude funkční, což může vést k poruše zařízení.

Po práci nebo při výměně řetězu pily demontujte vodicí lištu a vyčist ěte piliny usazené v drázce. (Viz, „Instalace (výměna) řetězu pily“)

5. Zkontrolujte zachycovač řetězu (Obr. 38)

Ukolem zachycovače je v případě uvolnění nebo přetržení řetězu snížit na minimum nebezpečí, že zasáhne obsluhu pily.

Zachycovač řetězu a boční kryt jsou spojeny do jednoho prvku.

Zachycovač řetězu kontrolujte, abyste se ujistili, že není jakkoli poškozen.

6. Kontrola montážních šroubů

Pravidelně kontrolujte montážní šrouby a ujistěte se, že jsou správně utaženy. Ihned utáhněte volné šrouby. Neutažené šrouby mohou vést k vážným úrazům.

7. Udržba motoru

Vinutí jednotky motoru je vlastním „srdcem“ motorem poháněného nástroje.

Věnujte náležitou péči kontrole toho, zda není vinutí poškozené a/nebo navlhlé olejem nebo vodou.

8. Výměna uhlíkových kartáčů

Aby byla zajištěná vaše stálá bezpečnost a ochrana před úrazem elektrickým proudem, kontrolu a výměnu karbonových kartáčů na tomto nářadí by mělo provádět POUZE AUTORIZOVANÉ SERVISNÍ STŘEDISKO HiKOKI.

9. Údržba povrchu

Pokud se řetězová pila potřísní, otřete ji měkkým suchým hadříkem nebo hadříkem zvlhčeným mýdlovou vodou. Nepoužívejte rozpouštědla s obsahem chlóru, benzín nebo ředidla do barev, aby nedošlo k rozpouštění plastu.

10. Skladování

Při skladování jednotky proved'te vyčištění a údržbu jednotlivých částí a nasad'te kryt řetězu na vodicí lištu.

Retězovou pilu skladujte na místě s teplotami nižšími než 40°C a mimo dosah dětí.

Čeština

UPOZORNĚNÍ

Při obsluze a údržbě elektrických zařízení musí být dodržovány bezpečnostní předpisy a normy platné v každé zemi, kde je výrobek používán.

VÝBĚR PŘÍSLUŠENSTVÍ

Přehled příslušenství k tomuto přístroji je uveden na straně 235.

ZÁRUKA

Ručime za to, že elektrické nářadí HiKOKI splňuje zákonné/místně platné předpisy. Tato záruka nezahrnuje závady nebo poškození vzniklé v důsledku nesprávného použití, hrubého zacházení nebo normálního opotřebení. V případě reklamace zašlete prosím elektrické nářadí v nerozebraném stavu společně se ZÁRUČNÍM LISTEM připojeným na konci těchto pokynů pro obsluhu do autorizovaného servisního střediska firmy HiKOKI.

Informace o hluku a vibracích

Měřené hodnoty byly určeny podle EN60745 a deklarovány ve shodě s ISO 4871.

Změřená vážená hladina akustického výkonu A: 108 dB (A) Změřená vážená hladina akustického tlaku A: 95 dB (A) Nejistota K : 2 dB (A)

Celkové hodnoty vibrací (vektorový součet triax) stanovené dle normy EN60745.

ah = 4,0 m/s2

Nejistota K = 1,5 m/s ^2

Deklarovaná hodnota vibrací byla změřena v souladu se standardní metodou testování a může být použita pro porovnání jednoho nástroje s druhým. Tuto deklarovanou hodnotu vibrací lze rovněž použit v předběžném hodnocení vystavení.

VAROVÁNÍ

○ Vibrační emise během vlastního používání elektrického přístroje se může od deklarované celkové hodnoty lišit v závislosti na způsobu použití přístroje.
○ Identifikujte bezpečnostní opatření k ochraně obsluhy založených na odhadu vystavení vlivům v daných podmínkách použití (v úvahu bereme všechny části pracovního cyklu, jako jsou vypnutý, a kdy běží naprázdno připočtených k době spouštění).

Vlivem stále pokračujícího výzkumného a vývojového programu HiKOKI mohou zde uvedené parametry podléhat změnám bez předchozího upozornění.

Če veriga žage pride v stik z vašim telesom, lahko a črtpřídepočstpopěskodbe.

1. Za napravo ustrezno skrbite.

1) Bezpečnost na pracovisku

2) Elektrická bezpečnost'

3) Osobná bezpečnost

V rukách neškolených osôb je elektrické náradie nebezpečné.

Tým sa zabezpečí zachovanie bezpečnosti elektrického náradia.

1. Používajte elektrické napätie uvedené na typovom štítku zdroja napájania.

1. Pred naštartovaním náradia skontrolujte vodiacu lištu a reťaz.

1. Pred začatím práce sa uistite, že sa spínač aktivuje až po stlačení tlačidla odomknutia.

O Hrozí riziko zásahu úlomkami a iných nehôd.

1. Pred pílením stojacich stromov dbajte na tieto skutočnosti:

○ Pred pílením určte bezpečný úkryt.

1. Pri pílení stojacich stromov dbajte na tieto skutočnosti:

1. Pri preprave v aute zabezpečte náradie proti pohybu.

Hrozí riziko nehody.

1. Náradie nezapínajte, kým je nasadené puzdro na ret'az.

Mohlo by dôjst k poraneniu.

*1 Skontrolujte štítok s menovitými hodnotami na výrobku, pretože tieto údaje podliehajú zmenám.
*2 Hmotnost: podl'a postupu EPTA 01/2003

ŠTANDARDNÉ PRÍSLUŠENSTVO

○ Puzdro na ret'az .... 1
○ Vodiaca lišta....1
○ Ret'az....1
○ Svorka na zástrčku* 1
○ Reťazový olej (100 ml)....1

① Otočením o jednu otáčku povol'te otočný regulátor.
② Otočením o polovicu otáčky povol'te volič napnutia.
③ Otočte otočný regulátor a snímte bočný kryt.

1. Odpojenie reťaze a vodiacej lišty (Obr. 5)

Odpojte reťaz a vodiacu lištu v smere označenom šípkou.

1. Nasunutie novej retaze na ozubené koleso (Obr. 6, 7)

① Upravte volič napnutia na bočnom kryte tak, aby sa výčnelok napínača reťaze zasunul do otvoru napínača reťaze na vodiacej lište, a nasad’te bočný kryt. (Obr. 8)
② Otočením o jednu otáčku dočasne upevnite otočný regulátor. (Obr. 9)

1. Úprava napnutia ret'aze (Obr. 10)

○ Nadvihnite špičku vodiacej lišty a otočením voliča napnutia upravte napnutie reťaze.
Otočením voliča napnutia doprava sa napnutie reťaze zvýši a otočením dol’ava sa zníži.

1. Kontrola napnutia retaze (Obr. 11)

① Po dokončení úprav nadvihnite vodiacu lištu a úplne dotiahnite otočný regulátor.
② Skontrolujte, či je skrutka utiahnutá na doraz.

VÝSTRAHA

1. Kontrola, či je spínač vypnutý

Ak je pracovná oblast vzdialená od zdroja napájania, použite predlžovací kábel s dostatočnou hrůbkou a menovitou kapacitou. Predlžovací kábel by mal byt čo najkratší.

1. Kontrola napnutia retaze

Ak páčku brzdy potiahnete k sebe, brzda sa uvoľní.

Ak overujete fungovanie reťazovej brzdy, zariadenie vždy vypnite, odpojte zástrčku zo zásuvky, aktivujte páku brzdy a potiahnite reťaz píly ručne.

1. Kontrola ret'azového oleja

Tlačidlo odomknutia nezaistujte, kým je stlačené.

○ Pred používaním skontrolujte, či funguje brzda reťaze.
O Pri používaní pevne držte držadlo oboma rukami.
○ Pri pílení stromu zospodu dbajte na to, aby reťaz nenarážala na strom.

① Kontrola, či je náradie vypnuté

② Aktivovanie spínača

Skontrolujte, či sa reťaz nedotýka dreva, aktivujte spínač a po zvýšení rýchlosti reťaze začnite pílit.

UPOZORNENIE

1. Všeobecné postupy pre pílení

○ Pri pílení dreva zospodu hrozí riziko, že pri silnom náraze reťaze na drevo sa telo náradia odrazí smerom k používatel'ovi.
○ Pri prerezávaní dreva nezačínajte odspodu, pretože hrozí riziko, že po dokončení rezu vodiaca lišta nekontrolovane vyletí nahor.

Aby ste predišli nehodám, vždy vypnite spínač a zástrčku odpojte od zásuvky.

Počas údržby a kontroly, vždy vypnite zariadenie a odpojte zástrčku od zásuvky.

1. Kontrola ret'aze

3. Čistenie trysky ret'azového oleja (Obr. 36)

Pred čistením trysky reťazového oleja snímte bočný kryt a vodiacu lištu.

4. Čistenie vodiacej lišty (Obr. 7, 37)

8. Výmena uhlíkových kefi ek

Pred odložením náradia vyčistite a vykonajte údržbu všetkých častí a na vodiacu lištu namontujte puzdro na reťaz.

Meraná vážená úroveň hladiny akustického výkonu A: 108 dB (A) Meraná vážená úroveň hladiny akustického tlaku A: 95 dB (A) Odchýlka K: 2 dB (A).

Použite ochranu sluchu.

Odchýlka K = 1,5 m/s²

Modřická 205, 664 48 Moravany, Czech Republic

Tel: [phone]

Fax: [phone]

URL: http://www.hikoki-powertools.cz

Hikoki Power Tools RUS L.L.C.

Kashirskoe Shosse 41, bldg. 2, 115409, Moscow, Russia

Tel: [phone]

Fax: [phone]

URL: http://www.hikoki-powertools.ru
