Typ výrobku	Profesionální vysokotlaký čistič
Značka	Kärcher
Model	HD 17154 S Classic
Provozní tlak (se standardní tryskou)	15 MPa (150 bar)
Max. přetlak	21 MPa (210 bar)
Průtok vody	28,33 l/min
Max. teplota přívodu	60 °C
Elektrické připojení	400 V / 3 fáze / 50 Hz / 9,0 kW
Ochrana	IPX5
Hlavní pojistka	16 A (zpožděná, charakteristika C)
Typická provozní hmotnost	73 kg
Rozměry (d × š × v)	720 × 637 × 1080 mm
Typ motorového oleje	15W40 (množství: 1,2 l)
Hladina akustického tlaku LpA	76 dB(A)
Hladina akustického výkonu LWA	93 dB(A)
Vibrace ruka-paže	3,0 m/s² (neurčitost K=0,8 m/s²)
Bezpečnostní zařízení	Tlakový spínač, recirkulační ventil, tepelná ochrana motoru, bezpečnostní západka
Přívod vody	Max. tlak 1 MPa, max. teplota 60 °C, min. průtok 31,6 l/min
Max. sací výška	0,5 m
Dodávané příslušenství	Vysokotlaká tryska, EASY!Lock rampa, vysokotlaká pistole, EASY!Lock vysokotlaká hadice, držák rampy, přihrádka na příslušenství
Kompatibilita s čisticím prostředkem	Pěnová rampa s nádobkou (volitelně) s nastavením dávkování
Skladování a přeprava	Řídítka pro přepravu, držáky rampy, háky na kabel a hadici, doporučená ochrana proti mrazu

Často kladené otázky - HD 17154 S Classic Kärcher

Jak spustit vysokotlaký čistič HD 17154 S Classic?

Ujistěte se, že je zařízení správně připojeno k vodě a elektřině. Otevřete přívod vody, poté přepněte hlavní vypínač do polohy «1». Odblokujte pistoli posunutím bezpečnostní západky dozadu a stiskněte spoušť. Motor se automaticky spustí díky tlakovému spínači.

Jak používat čisticí prostředek s tímto zařízením?

Použijte pěnovou rampu s nádobkou (volitelné příslušenství). Naplňte nádržku čisticím prostředkem, vložte požadovanou clonu (1=slabá, 2=střední, 3=vysoká) do sací hadice, poté nasaďte rampu na pistoli. Nastříkejte čisticí prostředek na suchý povrch, nechte působit a poté opláchněte vysokotlakým proudem.

Jaké druhy vody mohu použít?

Používejte čistou nebo recyklovanou vodu splňující mezní hodnoty: pH 6,5-9,5, vodivost ≤ 2000 µS/cm, chloridy < 300 mg/l, celková tvrdost < 28 °dH, železo < 0,5 mg/l atd. Nepoužívejte znečištěnou vodu, aby nedošlo k poškození čerpadla.

Jak odvzdušnit zařízení před použitím?

Vyšroubujte vysokotlakou trysku z rampy. Nechte zařízení běžet, dokud ve vodě nezmizí bubliny. V případě potřeby opakujte cyklus zapnutí/vypnutí. Po odvzdušnění trysku nasaďte zpět.

Jak pravidelně udržovat čistič?

Před každým použitím zkontrolujte stav kabelu a vysokotlaké hadice. Každý týden vyčistěte jemný filtr a zkontrolujte hladinu oleje (měla by být uprostřed průhledítka). Každých 500 hodin nebo alespoň jednou ročně nechte vyměnit olej a provést údržbu v servisním středisku.

Co dělat, když zařízení nenastartuje?

Zkontrolujte síťový kabel, napětí a pojistku. Pokud se zařízení přehřálo, přepněte vypínač do polohy 0, nechte 15 minut vychladnout a zkuste to znovu. Pokud problém přetrvává, kontaktujte zákaznický servis.

Jak zařízení po použití uskladnit?

Uskladněte jej v interiéru, chráněný před mrazem. Vylijte vodu ze zařízení a hadic. Naviňte kabel a hadici na jejich háky. Umístěte rampu a pistoli na držáky. Pro ochranu proti mrazu napumpujte do zařízení nemrznoucí kapalinu na bázi glykolu.

Jaká jsou důležitá bezpečnostní zařízení?

Tlakový spínač zastaví čerpadlo, když je spoušť uvolněna. Recirkulační ventil chrání čerpadlo při snížení průtoku. Tepelná ochrana vypne zařízení při přehřátí. Bezpečnostní západka zamyká pistoli, aby nedošlo k náhodnému spuštění.

Jak vyřešit ztrátu tlaku?

Zkontrolujte velikost trysky (musí odpovídat specifikacím), vyčistěte ji nebo vyměňte. Odvzdušněte zařízení. Vyčistěte jemný filtr. Ujistěte se, že je průtok přívodu vody dostatečný (min. 31,6 l/min). V případě potřeby se obraťte na servis.

Mohu použít prodlužovací kabel?

Ano, ale použijte kabel s dostatečným průřezem: 2,5 mm² pro délku 10 m, 4 mm² pro 30 m. Kabel zcela odviňte a dodržujte místní normy. Zařízení musí být zapojeno do zásuvky s uzemněním.

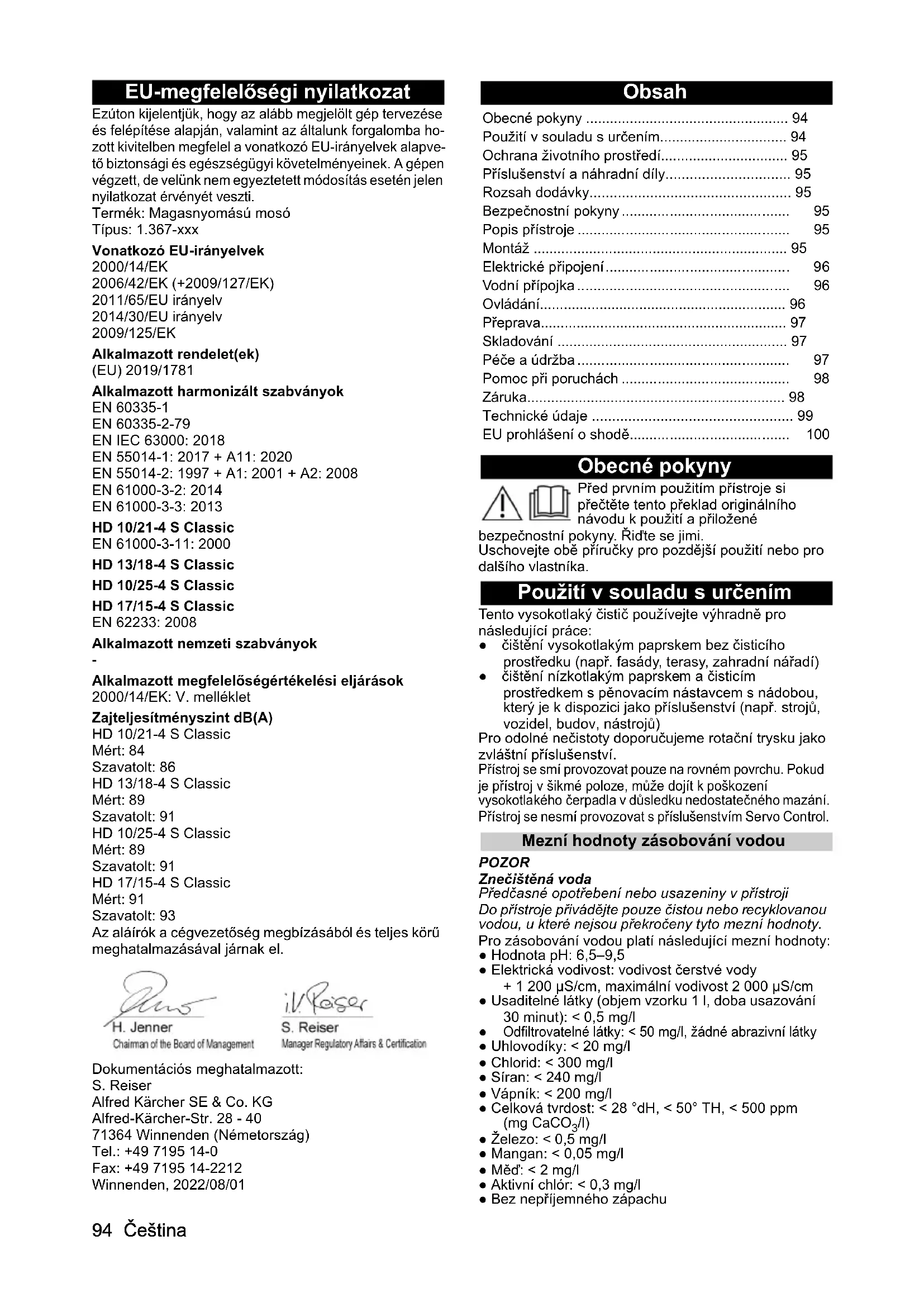

NÁVOD K OBSLUZE HD 17154 S Classic Kärcher

Použití v souladu s určením.... 94

Ochrana životního prostředí.... 95

Příslušenství a náhradní díly.... 95

Rozsah dodávky.... 95

Bezpečnostní pokyny 95

Popis přístroje 95

Montáž 95

Elektrické připojení 96

Vodní přípojka 96

Ovládání....96

Přeprava.... 97

Skladování 97

Péče a údržba 97

Pomoc při poruchách 98

Záruka....98

Technické údaje 99

EU prohlášení o shodě.... 100

Obecné pokyny

Před prvním použitím přístroje si přečtěte tento překlad originálního návodu k použití a přiložené

bezpečnostní pokyny. Řid'te se jimi.

Uschovejte obě příručky pro pozdější použití nebo pro dalšího vlastníka.

Použití v souladu s určením

Tento vysokotlaký čistič používejte výhradně pro následující práce:

• čištění vysokotlakým paprskem bez čisticího prostředku (např. fasády, terasy, zahradní nářadí)
• čištění nízkotlakým paprskem a čisticím prostředkem s pěnovacím nástavcem s nádobou, který je k dispozici jako příslušenství (např. strojů, vozidel, budov, nástrojů)

Pro odolné nečistoty doporučujeme rotační trysku jako zvláštní příslušenství.

Přístroj se smí provozovat pouze na rovném povrchu. Pokud je přístroj v šikmé poloze, může dojít k poškození vysokotlakého čerpadla v důsledku nedostatečného mazání.

Přístroj se nesmí provozovat s příslušenstvím Servo Control.

Mezní hodnoty zásobování vodou

POZOR

Znečištěná voda

Předčasné opotřebení nebo usazeniny v přístroji Do přístroje přivádějte pouze čistou nebo recyklovanou vodou, u které nejsou překročeny tyto mezní hodnoty.

Pro zásobování vodou platí následující mezní hodnoty:

• Hodnota pH: 6,5–9,5
- Elektrická vodivost: vodivost čerstvé vody + 1 200 S/cm, maximální vodivost 2 000 S/cm
- Usaditelné látky (objem vzorku 1 l, doba usazování 30 minut): < 0,5 mg/l
- Odfiltrovatelné látky: < 50 mg/l, žádné abrazivní látky
• Uhlovodíky: < 20 mg/l
- Chlorid: < 300 mg/l
- Síran: < 240 mg/l
• Vápník: < 200 mq/l
- Celková tvrdost: < 28 °dH, < 50° TH, < 500 ppm (mg CaCO₃/l)
- Železo: < 0,5 mg/l
- Mangan: < 0,05 mg/l
- Měd': < 2 mg/l
• Aktivní chlór: < 0,3 mg/l
- Bez nepříjemného zápachu

Ochrana životního prostředí

Obalové materiály jsou recyklovatelné. Obaly prosím likvidujte ekologickým způsobem.

Elektrické a elektronické přístroje obsahují hodnotné recyklovatelné materiály a často součásti, jako baterie, akumulátory nebo olej, které mohou při chybném zacházení nebo

likvidaci představovat potenciální nebezpečí pro lidské zdraví nebo pro životní prostředí. Pro řádný provoz přístroje jsou však tyto součásti nezbytné. Přístroje označené tímto symbolem se nesmí likvidovat s domovním odpadem.

Informace k obsaženým látkám (REACH)

Aktuální informace k obsaženým látkám naleznete na stránkách: www.kaercher.com/REACH

Příslušenství a náhradní díly

Používejte pouze originální příslušenství a náhradní díly, které Vám zaručují bezpečný a bezporuchový provoz přístroje.

Informace o příslušenství a náhradních dílech naleznete na stránkách www.kaercher.com.

Rozsah dodávky

Při vybalení zkontrolujte úplnost obsahu. V případě chybějícího příslušenství nebo výskytu poškození při přepravě informujte prosím Vašeho prodejce.

Bezpečnostní pokyny

• Před prvním uvedením přístroje do provozu si bezpodmínečně přečtěte bezpečnostní pokyny 5.951-949.0.
• Dodržujte národní předpisy pro kapalinové stříkací přístroje.
• Dodržujte národní předpisy protiúrazové prevence. Kapalinové stříkací přístroje se musí pravidelně kontrolovat. Výsledek kontroly se musí písemně dokumentovat.
• Na přístroji a příslušenství neprovádějte žádné změny.

Přístroj se nesmí připojovat přímo na veřejnou vodovodní sit.

Nesměřujte vysokotlaký paprsek na osoby, zvířata, aktivní elektrická zařízení nebo na přístroj samotný. Chraňte přístroj před mrazem.

Bezpečnostní mechanismy

⚠UPOZORNĚNÍ

Chybějící nebo pozměněné bezpečnostní

mechanismy

Bezpečnostní mechanismy slouží pro vaši ochranu. Bezpečnostní mechanismy nikdy nepozměňujte ani nepřemošťujte.

Bezpečnostní mechanismy jsou nastaveny ve výrobním závodě a zaplombovány. Nastavení provádí pouze zákaznický servis.

Tlakový spínač

Při uvolnění spouštěcí páčky vysokotlaké pistole vypne tlakový spínač vysokotlaké čerpadlo a zastaví vysokotlaký paprsek.

Jakmile je spouštěcí páčka stlačena, čerpadlo se opět zapne.

Přepouštěcí ventil

Při snížení množství vody pomocí regulace tlaku a množství se otevře přepouštěcí ventil a část vody odtéká zpět k sací straně čerpadla.

Motorový jistič

V případě přiliš velkého odběru proudu motorový jistič přístroj vypne.

Popis přístroje

Přehled přístroje

Illustrace A

① Šroub k vypouštění oleje
② Ukazatel hladiny oleje
③ Odvzdušňovací šroub
④ Typový štítek
⑤ Hlavní spínač
⑥ Hadicový hák, kabelový hák
⑦ Posuvné madlo
⑧ Převlečná matice
⑨ Vysokotlaká tryska
⑫Pojistná západka
⑬ Spouštěcí páčka
15Držák pracovního nástavce
16 Přihrádka na příslušenství
⑰Regulace tlaku/množství
⑱ Vysokotlaká přípojka EASY!Lock
⑲Jemný filtr
20Vodní přípojka

⑩Pracovní nástavec EASY!Lock Classic

⑪ Vysokotlaká pistole EASY!LOCK Classic

⑭Vysokotlaká hadice EASY!Lock Classic

Barevné označení

• Ovládací prvky pro čisticí proces jsou žluté.
• Ovládací prvky pro údržbu a servis jsou světle šedé.

Montáž

Upevnění posuvného madla

1. Posuvné madlo nasadte na trubkový rám. Ilustrace B

① Posuvné madlo
② Trubkový rám

1. Oba spojovací body zajistěte šrouby, podložkami a maticemi. Ilustrace C

1 Šroub M8x45

② Podložka 8

③ Posuvné madlo

④ Matice M8, samojistná

⑤ Trubkový rám

Instalace odvzdušnění olej

1. Vyšroubujte a zlikvidujte zátku. Ilustrace D

① Zátka

② Odvzdušňovací šroub

1. Odvzdušňovací šroub zašroubujte a utáhněte.

POZOR

Nebezpečí poškození

Pokud před provozem nenahradíte zátku odvzdušňovacím šroubem, může dojít k poškození vysokotlakého čerpadla. Nezapomeňte vyměnit zátku za odvzdušňovací šroub.

Kontrola hladiny oleje

1. Přístroj postavte vodorovně.
2. Hladina oleje musí být uprostřed ukazatele hladiny.
3. V případě potřeby vyšroubujte odvzdušňovací šroub a doplňte olej (viz „Technické údaje“).

Montáž příslušenství

Upozornění

Systém EASY!Lock spojuje komponenty pomocí rychlozávitu rychle a spolehlivě jedním otočením.
1. Vysokotlakou trysku nasad'te na pracovní nástavec.
2. Namontujte převlečnou matici a rukou ji utáhněte (EASY!Lock).
3. Pracovní nástavec spojte s vysokotlakou pistolí a pevně rukou utáhněte (EASY!Lock).
4. Vysokotlakou hadici spojte s vysokotlakou pistolí a vysokotlakou přípojkou přístroje a utáhněte rukou (EASY!Lock).

Elektrické připojení

⚠NEBEZPEČÍ

Nebezpečí úrazu elektrickým proudem

Přístroj pomocí zástrčky připojte na elektrickou sít'. Nerozpojitelné připojení na elektrickou sít' je zakázané.
Zástrčka slouží k odpojení od elektrické sítě.
Připojujte přístroj pouze ke střídavému proudu. Použijte prodlužovací kabel s dostatečným průřezem (viz „Technické údaje“).
Zcela odviňte prodlužovací kabel z kabelového bubnu.
1. Odviňte síťový kabel a položte na zem.
2. Zastrčte síťovou zástrčku do zásuvky.

Vodní přípojka

Přípojka na přívod vody

⚠VAROVÁNÍ

Zpětný tok znečištěné vody do vodovodního řadu Zdravotní riziko

Dodržujte předpisy stanovené místní vodárnou. Podle platných předpisů se přístroj nesmí nikdy provozovat bez systémového odpojovače na vodovodním řadu. Použijte systémový odpojovač firmy KÄRCHER nebo alternativní systémový odpojovač podle normy EN 12729, typ BA. Voda, která proteče systémovým odpojovačem, se již nepovažuje za pitnou. Systémový odpojovač připojte vždy na vodovodní přípojku, nikdy jej nepřipojujte přímo na vodní přípojku přístroje.

1. Zkontrolujte přívodní tlak, vstupní teplotu a vstupní množství vodovodní přípojky (viz kapitola Technické údaje).
2. Spojte systémový odpojovač a vodní přípojku přístroje s hadicí pro přívod vody (požadavky na hadici pro přívod vody viz kapitola Technické údaje).
3. Otevřete přívod vody.

Nasávání vody z nádrže

1. Našroubujte sací hadici s filtrem na vodní přípojku (objednací číslo filtru viz kapitola Technické údaje).
2. Odvzdušněte přístroj (viz kapitola Odvzdušnění přístroje).

Odvzdušnění přístroje

1. Odšroubujte vysokotlakou trysku z pracovního nástavce.
2. Nechte přístroj běžet, dokud nevystupuje voda bez bublinek.
3. V případě problémů s odvzdušněním nechte přístroj běžet 10 sekund a potom ho vypněte. Postup několikrát opakujte.
4. Vypněte přístroj.
5. Vysokotlakou trysku našroubujte na pracovní nástavec.

Ovládání

⚠NEBEZPEČÍ

Vysokotlaký vodní paprsek

Nebezpečí zranění

Nikdy nefixujte spouštěcí páčku ve stisknuté pozici. Před zahájením jakýchkoliv prací na přístroji přesuňte pojistnou západku vysokotlaké pistole dopředu. Držte vysokotlakou pistoli a pracovní nástavec oběma rukama.

⚠VAROVÁNÍ

Vadný přístroj a příslušenství, vadné přívody a přípojky

Nebezpečí úrazu

Přístroj se smí provozovat pouze v bezvadném stavu.

Provoz s vysokým tlakem

Upozornění

Přístroj je vybaven tlakovým spínačem. Motor se rozběhne jen tehdy, když je otevřená vysokotlaká pistole.

1. Hlavní spínač přepněte do polohy „1“.
2. Odjistěte ruční stříkací pistoli tím, že přesunete pojistnou západku dozadu.
3. Zatáhněte za spouštěcí páčku vysokotlaké pistole.
4. Nastavte pracovní tlak a množství vody otáčením (plynulým) regulátorem tlaku a množství (+/-)

Provoz s čisticím prostředkem

⚠VAROVÁNÍ

Nesprávná manipulace s čisticími prostředky

Zdravotní riziko

Dodržujte bezpečnostní pokyny uvedené na čisticím prostředku.

POZOR

Nevhodné čisticí prostředky

Poškození přístroje nebo čištěných předmětů Používejte pouze čisticí prostředky schválené firmou KÄRCHER.

Řid'te se doporučeními k dávkování a pokyny přiloženými k čisticímu prostředku.

V zájmu ochrany životního prostředí používejte čisticí prostředky šetrně.

Upozornění

Čisticí prostředky KÄRCHER zaručují bezporuchovou práci. Využijte našeho poradenství nebo si vyžádejte náš katalog či naše informační letáky k čisticím prostředkům.

Upozornění

K provozu s čisticími prostředky je potřebný pěnovací nástavec s nádobou (volitelné vybavení).

1. Odšroubujte nádrž. Ilustrace E

① Nádrž
② Pěnovací tryska
③ Vysokotlaká pistole
④ Sací hadice
5 Sada clon

Přidávání čisticího prostředku: 3 = silný roztok, 2 = středně silný roztok, 1 = slabý roztok

1. Do sací hadice zasuňte požadovanou clonu.
2. Naplňte čisticí prostředek do nádrže.
3. Našroubujte nádrž na pěnovací trysku.
4. Odpojte pracovní nástavec od vysokotlaké pistole.
5. Upevněte pěnovací nástavec s nádobou na vysokotlakou pistoli a utáhněte jej rukou.
6. Uved'te vysokotlaký čistič do provozu.

Doporučená metoda čištění

1. Nastříkejte úsporným způsobem čisticí prostředek na suchý povrch a nechte působit (nikoliv zaschnout).
2. Uvolněnou nečistotu opláchněte vysokotlakým paprskem.

Po provozu s čisticím prostředkem

Pěnovací pracovní nástavec s nádobou se musí po použití vypláchnout, aby se zabránilo usazování čisticího prostředku.

1. Odšroubujte nádrž.
2. Zbytek čisticího prostředku nalijte zpět do původního obalu.
3. Nádrž naplňte čistou vodou.
4. Našroubujte nádrž na pěnovací nástavec s nádobou.
5. Pěnovací nástavec s nádobou nechte v provozu cca 1 minutu, aby se vypláchly zbytky čisticího prostředku.
6. Vyprázdněte nádrž.

Přerušení provozu

1. Zavřete vysokotlakou pistoli. Přístroj se vypne.
2. Posuňte pojistnou západku dopředu. Vysokotlaká pistole je zajištěná.

Pokračování provozu

1. Posuňte pojistnou západku dozadu. Vysokotlaká pistole je odjištěná.
2. Otevřete vysokotlakou pistoli. Přístroj se zapne.

Ukončení provozu

1. Zavřete přívod vody.
2. Otevřete vysokotlakou pistoli.
3. Hlavní spínač nastavte do polohy „I/ON“ a nechte přístroj běžet 5–10 sekund.
4. Zavřete vysokotlakou pistoli.
5. Hlavní spínač přepněte do polohy „0/OFF“.
6. Sítovou zástrčku vytahujte ze zásuvky pouze suchýma rukama.
7. Odpojte prívod vody.
8. Otevřete vysokotlakou pistoli, až se uvolní tlak.
9. Posuňte pojistnou západku dopředu. Vysokotlaká pistole je zajištěná.

Přeprava

⚠UPOZORNĚNÍ

Nedodržení hmotnosti

Nebezpečí úrazu a poškození

Při přepravě a skladování zohledněte hmotnost přístroje.

• Přeprava přístroje ve vozidlech: Přístroj zajistěte podle příslušných platných směrnic proti sklouznutí a převrácení.
• Přeprava přístroje na delší vzdálenosti: Přístroj táhněte nebo tlačte za posuvné madlo.

Skladování

⚠UPOZORNĚNÍ

Nedodržení hmotnosti

Nebezpečí úrazu a poškození

Při přepravě a skladování zohledněte hmotnost přístroje.

Přístroj skladujte pouze ve vnitřních prostorech.

Uložení prístroje

1. Umístěte pracovní nástavec s vysokotlakou pistolí na obě odkládací plochy pracovního nástavce.
2. Naviňte síťový kabel a zavěste jej na kabelový hák.
3. Naviňte vysokotlakou hadici a zavěste ji na hadicový hák.

Ochrana před mrazem

POZOR

Mráz

Zničení zařízení zmrzlou vodou

Přístroj ukládejte pouze na místě chráněném před mrazem.

Pokud není možné skladování na místě, kde nemrzne:

1. Vypust'te vodu.
2. Načerpejte do přístroje běžný mrazuvzdorný prostředek.

Upozornění

Používejte běžný mrazuvzdomý prostředek pro motorová vozidla na bázi glykolu. Dodržujte předpisy výrobce k zacházení s mrazuvzdorným prostředkem.
3. Nechte přístroj běžet maximální 1 minutu, až se vyprázdní čerpadlo a vedení.

Péče a údržba

⚠NEBEZPEČÍ

Neúmyslné spuštění přístroje

Nebezpečí úrazu, zasažení elektrickým proudem Před zahájením jakýchkoliv prací přístroj vypněte a vytáhněte síťovou zástrčku.

Upozornění

Starý olej se smí likvidovat pouze ve speciálních sběrných dvorech. Nahromaděný starý olej tam odevzdejte. Znečištění životního prostředí starým olejem je trestné.

Bezpečnostní prohlídka / Smlouva o údržbě

Se svým prodejcem si můžete dohodnout pravidelnou bezpečnostní prohlídku nebo uzavřít smlouvu o údržbě. Nechte si prosím poradit.

Intervaly údržby

Před každým zahájením provozu

- Zkontrolujte připojovací kabel, zda není poškozený. Poškozený kabel nechte neprodleně vyměnit autorizovaným zákaznickým servisem nebo kvalifikovaným elektrikářem.

- Zkontrolujte vysokotlakou hadici, zda není poškozená.

Poškozenou vysokotlakou hadici okamžitě vyměňte.

- Zkontrolujte těsnost přístroje.

Přípustné jsou 3 kapky vody za minutu. Při větší netěsnosti vyhledejte zákaznický servis.

Jednou týdně

- Zkontrolujte hladinu oleje. Pokud je olej mléčný (voda v oleji), okamžitě vyhledejte zákaznický servis.

- Vyčistěte jemný filtr. Ilustrace F

① Těleso filtru

② Jemný filtr

③Připojovací hrdlo

④ Převlečná matice

a Odšroubujte prevlečnou matici.

b Vytáhněte připojovací hrdlo.

c Vytáhněte jemný filtr z tělesa filtru.

d Jemný filtr opláchněte čistou vodou nebo jej vyfoukejte tlakovým vzduchem.

e Nasad'te jemný filtr do tělesa filtru.

f Nainstalujte připojovací hrdlo.

g Vyšroubujte prévlečnou matici a rukou ji utáhněte.

Každých 500 hodin provozu, minimálně jednou za rok

- Nechte provést údržbu přístroje zákaznickým servisem.

- Vyměňte olej ve vysokotlakém čerpadle. Ilustrace G

① Odvzdušňovací šroub

② Ukazatel hladiny oleje

③ Šroub k vypouštění oleje

a Vyšroubujte vypouštěcí šroub oleje.

c Vypouštěcí šroub oleje zašroubujte a pevně utáhněte.

d Vyšroubujte odvzdušnovací šroub.

e Pomalu naplňujte nový olej, aby mohly uniknout vzduchové bubliny. Množství a druh oleje viz „Technické údaje“.

f Znovu nainstalujte odvzdušňovací šroub.

Pomoc při poruchách

⚠NEBEZPEČÍ

Neúmyslný rozběh přístroje, dotyk dílů pod napětím

Nebezpečí úrazu, zasažení elektrickým proudem

Před pracemi na přístroji přístroj vypněte.

Vytáhněte síťovou zástrčku.

Všechny kontroly a práce na elektrických dílech smí provádět pouze odborný personál.

V případě poruch, které nejsou v této kapitole uvedeny, vyhledejte autorizovaný zákaznický servis.

Přístroj nelze spustit

1. Zkontrolujte síťový kabel, zda není poškozený.

2. Zkontrolujte síťové napětí.

3. Jestliže je přístroj přehřátý:

a Hlavní spínač přepněte do polohy „0/OFF“.

b Nechte přístroj minimálně 15 minut vychladnout.

c Hlavní spínač přepněte do polohy „I/ON“.

1. Při elektrické závadě vyhledejte zákaznický servis.

Nedochází k natlakování přístroje

1. Zkontrolujte, zda má vysokotlaká tryska správnou velikost (viz kapitola „Technické údaje”).

2. Vyčistěte nebo vyměňte trysku.

3. Odvzdušněte přístroj (viz kapitola „Odvzdušnění vodní přípojky/přístroje“).

4. Vyčistěte jemný filtr, v případě potřeby jej vyměňte (viz kapitola „Péče a údržba/Jednou týdně“).

5. Zkontrolujte množství přiváděné vody (potřebné množství viz kapitola „Technické údaje“).

6. V případě potřeby vyhledejte zákaznický servis.

1. Při použití dlouhé vysokotlaké hadice nebo vysokotlaké hadice s nízkým průřezem nasadte na pracovní nástavec větší vysokotlakou trysku.

Čerpadlo je netěsné.

Přípustné jsou max. 3 kapky vody za minutu.

- Při větší netěsnosti nechte provést kontrolu přístroje zákaznickým servisem.

Čerpadlo klepe

1. Zkontrolujte množství přiváděné vody (potřebné množství viz kapitola „Technické údaje“).

2. Odvzdušněte přístroj (viz kapitola „Odvzdušnění vodní přípojky/přístroje“).

3. Vyčistěte jemný filtr, v případě potřeby jej vyměňte (viz kapitola „Péče a údržba/Jednou týdně“).

4. V případě potřeby vyhledejte zákaznický servis.

Přimísení čisticího prostředku je příliš malé

1. Zkontrolujte, zda použitý pěnovací nástavec s nádobou odpovídá čerpanému množství přístroje.

2. Naplňte nádobu pěnovacího nástavce s nádobou.

3. Do sací hadice zasuňte větší clonu.

4. Zkontrolujte sací hadici a pěnovací trysku na výskyt usazenin čisticího prostředku. Usazeniny odstraňte vlažnou vodou.

5. V případě potřeby vyhledejte zákaznický servis.

Tvorba pěny je příliš nízká

1. Zkontrolujte, zda použitý pěnovací nástavec s nádobou odpovídá čerpanému množství přístroje.

2. Zkontrolujte sací hadici a pěnovací nástavec s nádobou na výskyt usazenin čisticího prostředku. Usazeniny odstraňte vlažnou vodou.

3. V případě potřeby vyhledejte zákaznický servis.

Záruka

V každé zemi platí záruční podmínky vydané naší příslušnou odbytovou společností. Případné závady Vašeho přístroje odstraníme během záruční lhůty bezplatně, pokud jsou zaviněny vadou materiálu nebo výrobní vadou. V záručním případě se prosím obraťte s dokladem o koupi na Vašeho prodejce nebo na nejbližší autorizované servisní středisko.

(Adresa viz zadní stranu)

Technické údaje

			HD 10/21-4 S HD 10/25-4 S HD 13/18-4 S HD 17/15-4 S
Varianta pro jednotlivé země
Země EU EU EU EU
Elektrické připojení
Napětí	V			400
Fáz	e		~	3	3	3
Kmitočet Hz 50 50 50 50
Maximální povolená impedance sítě		- 0.04	52	0.0452	0.0452
		+j0.0283		+j0.0283	+j0.0283
Příkon	kW	8,0	8,8	8,8	9,0
Krytí		IPX5	IPX5	IPX5	IPX5
Sítové jištění (pomalé, char. C)	A	16	16	16	16
Prodlužovací kabel 10 m	mm ^2	2,5	2,5	2,5	2,5
Prodlužovací kabel 30 m	mm ^2	4	4	4	4
Vodní přípojka
Přívodní tlak (max.)	MPa	1	1	1	1
Vstupní teplota (max.)	°C	60	60	60	60
Vstupní množství (min.)	l/min	20	20	25	31,6
Sací výška (max.)	m	0,5	0,5	0,5	0,5
Minimální délka hadice pro přívod vody	m	7,5	7,5	7,5	7,5
Minimální průměr hadice pro přívod vody	in	1	1	1	1
Objednací číslo sacího filtru		4.730-012.0	4.730-012.0	4.730-012.0	4.730-012.0
Výkonnostní údaje přístroje
Velikost standardní trysky		050	045	075	105
Provozní tlak vody se standardní tryskou	MPa	21	25	18	15
Provozní přetlak (max.)	MPa	27	31	24	21
Čerpané množství, voda	l/min	16,7	16,7	21,67	28,33
Reaktivní síla vysokotlaké pistole	N	57	63	69	85
Rozměry a hmotnosti
Typická provozní hmotnost	kg	60	67	67	73
Délka	mm	720	720	720	720
Šířka	mm	637	637	637	637
Výška	mm	1080	1080	1080	1080
Množství oleje	l	0,65	0,65	0,65	1,2
Druh oleje	Typ	15W40	15W40	15W40	15W40
Zjištěné hodnoty podle EN 60335-2-79
Hodnota vibrací rukou/paží	m/s ^2	2,8	3,7	2,9	3,0
Nejistota K	m/s ^2	0,8	0,9	0,8	0,8
Hladina akustického tlaku L _pA	dB(A)	69	74	74	76
Nejistota K _pA	d	B(	A	)	3	3
Hladina akustického výkonu L _WA + Nejistota K _WA	dB(A)	86	91	91	93

Důvod výjimky podle nařízení (EU) 2019/1781, příloha
I, oddíl 2 (12): j)
Technické změny vyhrazeny.

EU prohlášení o shodě

Prohlašujeme tímto, že níže uvedený stroj na základě svého provedení a druhu konstrukce, jakož i v provedení námi uváděném na trh, vyhovuje příslušným základním bezpečnostním a zdravotním požadavkům podle směrnic EU. V případě provedení námi neschválené změny stroje ztrácí toto prohlášení svoji platnost. Výrobek: Vysokotlaký čistič Typ: 1.367-xxx

Příslušné směrnice EU

2000/14/ES

Aplikované(á) nařízení

(EU) 2019/1781

Aplikované harmonizované normy

EN 60335-1

EN 60335-2-79

EN IEC 63000: 2018

EN 55014-1: 2017 + A11: 2020

EN 55014-2: 1997 + A1: 2001 + A2: 2008

EN 61000-3-2: 2014

EN 61000-3-3: 2013

HD 10/21-4 S Classic

EN 61000-3-11: 2000

HD 13/18-4 S Classic

HD 10/25-4 S Classic

HD 17/15-4 S Classic

EN 62233: 2008

Aplikované národní normy

Použitý postup k posouzení shody

2000/14/ES: Příloha V

Hladina akustického výkonu dB(A)

HD 10/21-4 S Classic

Naměřeno: 84

Zaručeno: 86

HD 13/18-4 S Classic

Naměřeno: 89

Zaručeno: 91

HD 10/25-4 S Classic

Naměřeno: 89

Zaručeno: 91

HD 17/15-4 S Classic

Naměřeno: 91

Zaručeno: 93

Níže podepsaní jednají z pověření a se zplnomocněním představenstva společnosti.

H. Jenner

Zmocněnec pro dokumentaci:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Německo)

Tel.: [phone]

Fax: [phone]

Bezpečnostné pokyny 119

Popis prístroja 119

Montáž 119

Pri uvoľnení spúšťacej páčky na vysokotlakovej pištoli tlakový spínač vypne vysokotlakové čerpadlo a vysokotlakový prúd sa zastaví.

Ked' sa spúšt'acia páčka potiahne, čerpadlo sa znovu zapne.

Prepúšt'ací ventil

① Skrutka M8x45
② Podložka 8
③ Držadlo na posúvanie
④ Matica M8, samosvorná
⑤ Rúrkový rám

1. Vyskrutkujte zátku a zlikvidujte ju. Obrázok D

① Zátka

② Odvzdušnovacia skrutka

1. Zaskrutkujte a utiahnite odvzdušnovaciu skrutku.

POZOR

Vymeňte zátku za odvzdušňovaciu skrutku.

Kontrola stavu oleja

Nebezpečenstvo úrazu zásahom elektrického prúdu

Predlžovací kábel úplne odviňte z káblového bubna.

Vysokotlakový prúd vody

Nebezpečenstvo poranenia

Spúšťaciu páčku nikdy nefixujte v stlačenej polohe.

Používajte iba čistiace prostriedky schválené spoločnost'ou KÄRCHER.

1. Odskrutkujte nádobu.

Obrázok E

① Nádoba
② Penová dýza
③ Vysokotlaková pištol'
④ Sacia hadica
⑤ Tieniaca súprava

1. Požadovanú clonu zasuňte do nasávacej hadice.
2. Čistiaci prostriedok nalejte do nádoby.
3. Nádobu naskrutkujte na penovú dýzu.
4. Pracovný nadstavec odpojte od vysokotlakovej piš- tole.
5. Penovací nadstavec s nádobou nasad'te na vysokotlakovú pištol' a pevne ho utiahnite rukou.
6. Uved'te vysokotlakový čistič do prevádzky.

Penovací nadstavec s nádobou je nutné po použití prepláchnut', aby sa zabránilo usadeniu čistiacich pro-striedkov.

1. Odskrutkujte nádobu.
2. Zvyšky čistiaceho prostriedku nalejte spät' do prepravného obalu.
3. Do nádrže nalejte čistú vodu.
4. Nádrž naskrutkujte na penovací nadstave c s nádobou.
5. Na vypláchnutie zvyškov čistiaceho prostriedku nechajte penovací nadstavec s nádobou zapnutý cca 1 minútu.
6. Vyprázdnite nádrž.

Nerešpektovanie hmotnosti

Nebezpečenstvo zranenia a poškodenia

Nerešpektovanie hmotnosti

Nebezpečenstvo zranenia a poškodenia

1. Pracovný nadstavec s vysokotlakovou pištolou odložte na obe odkladacie miesta pracovného nadstavca.
2. Naviňte siet'ový kábel a zaveste ho na káblový hák.
3. Naviňte vysokotlakovú hadicu a zaveste ju na hadicový hák.

Ochrana proti mrazu

POZOR

Mráz

Ošetrovanie a údržba

⚠NEBEZPEČENSTVO

Bezpečnostná inšpekcia/zmluva o údržđe

a Odskrutkujte prevlečnú maticu.
b Vytiahnite pripojovacie hrdlo.
c Jemný filter vytiahnite z telesa filtra.
d Jemný filter opláchnite čistou vodou alebo vyfúkajte stlačeným vzduchom.

e Vložte jemný filter do telesa filtra.

f Namontujte pripojovacie hrdlo.
g Priskrutkujte a pevne utiahnite prevlečnú maticu.

a Vyskrutkujte vypúšťaciu skrutku oleja.
b Olej vypustite do zbernej nádoby.
c Zaskrutkujte a utiahnite vypúšťaciu skrutku oleja.
d Vyskrutkujte odvzdušnovaciu skrutku.
e Pomaly naplňajte nádrž novým olejom, aby mohli uniknút' vzduchové bubliny. Množstvo a druh oleja si pozrite v časti „Technické údaje“.
f Opät' namontujte odvzdušnovaciu skrutku.

Pomoc pri poruchách

⚠NEBEZPEČENSTVO

Vytiahnite sietovú zástrčku zo zásuvky.

Vykonaním všetkých kontrol a práce na elektrických dieloch poverte odborný personál.

Aplikované harmonizované normy

EN 60335-1

EN 60335-2-79

EN IEC 63000: 2018

EN 55014-1: 2017 + A11: 2020

EN 55014-2: 1997 + A1: 2001 + A2: 2008

EN 61000-3-2: 2014

EN 61000-3-3: 2013

HD 10/21-4 S Classic

EN 61000-3-11: 2000

HD 13/18-4 S Classic

HD 10/25-4 S Classic

HD 17/15-4 S Classic

EN 62233: 2008

Hladina akustického výkonu dB (A)

HD 10/21-4 S Classic

Namerané: 84

Zaručené: 86

HD 13/18-4 S Classic

Namerané: 89

Zaručené: 91

HD 10/25-4 S Classic

Namerané: 89

Zaručené: 91

HD 17/15-4 S Classic

Namerané: 91

Zaručené: 93
