| Typ produktu | Svařovací stroj MIG/MAG synergetický |
| Značka | Güde |
| Model | UniMig 165 SYN |
| Objednací číslo | 20077 |
| Jmenovité vstupní napětí | 230 V / 50 Hz |
| Svařovací proud | 50-160 A |
| Průměr drátu | 0,6 – 1,0 mm |
| Tloušťka svařitelného materiálu | 1,0 – 10 mm |
| Provozní cyklus (40°C) | 15 % při 160 A |
| Třída izolace | H |
| Stupeň krytí | IP21S |
| Rozměry (D × Š × V) | 400,5 × 178,5 × 295 mm |
| Čistá hmotnost | 11,5 kg |
| Ochranný plyn | CO₂ nebo směs Ar/CO₂ |
| Maximální příkon | 6,9 kVA |
| Požadovaný proudový chránič | Jistič 30 mA |
| Tělo svařovacího stroje | Ocelový plech, měď, hliník, ABS, PE |
| Údržba | Suché čištění, mazání pohyblivých částí |
| Náhradní díly | K dispozici na www.guede.com |
| Záruka | 24 měsíců pro konečného spotřebitele |
Často kladené otázky - UniMig 165 SYN Güde
Dotazy uživatelů ohledně UniMig 165 SYN Güde
0 otázka o tomto zařízení. Odpovězte na ty, které znáte, nebo položte vlastní.
Položte novou otázku o tomto zařízení
Stáhněte si návod pro váš Svářecí stroj ve formátu PDF zdarma! Najděte svůj návod UniMig 165 SYN - Güde a vezměte svůj elektronický přístroj zpět do rukou. Na této stránce jsou zveřejněny všechny dokumenty potřebné k používání vašeho zařízení. UniMig 165 SYN značky Güde.
NÁVOD K OBSLUZE UniMig 165 SYN Güde
CESKY Před spuštěnám stroje si pečlivě pročtěte návod k používání.
CZ Všechny technické dokumenty požadované v Nařízení 2019/1784 o ekodesignu svařovacích zařízení naleznete na
SK Všetky technické dokumenty požadované v Nariadení 2019/1784 o ekodizajne nájdete na
cz Popis zařízení SK Opis zariadenia PL Opis urządzenia HU Eszközleírás
Montage
EN Operation FR Fonctionnement IT Esercizio ES Operação

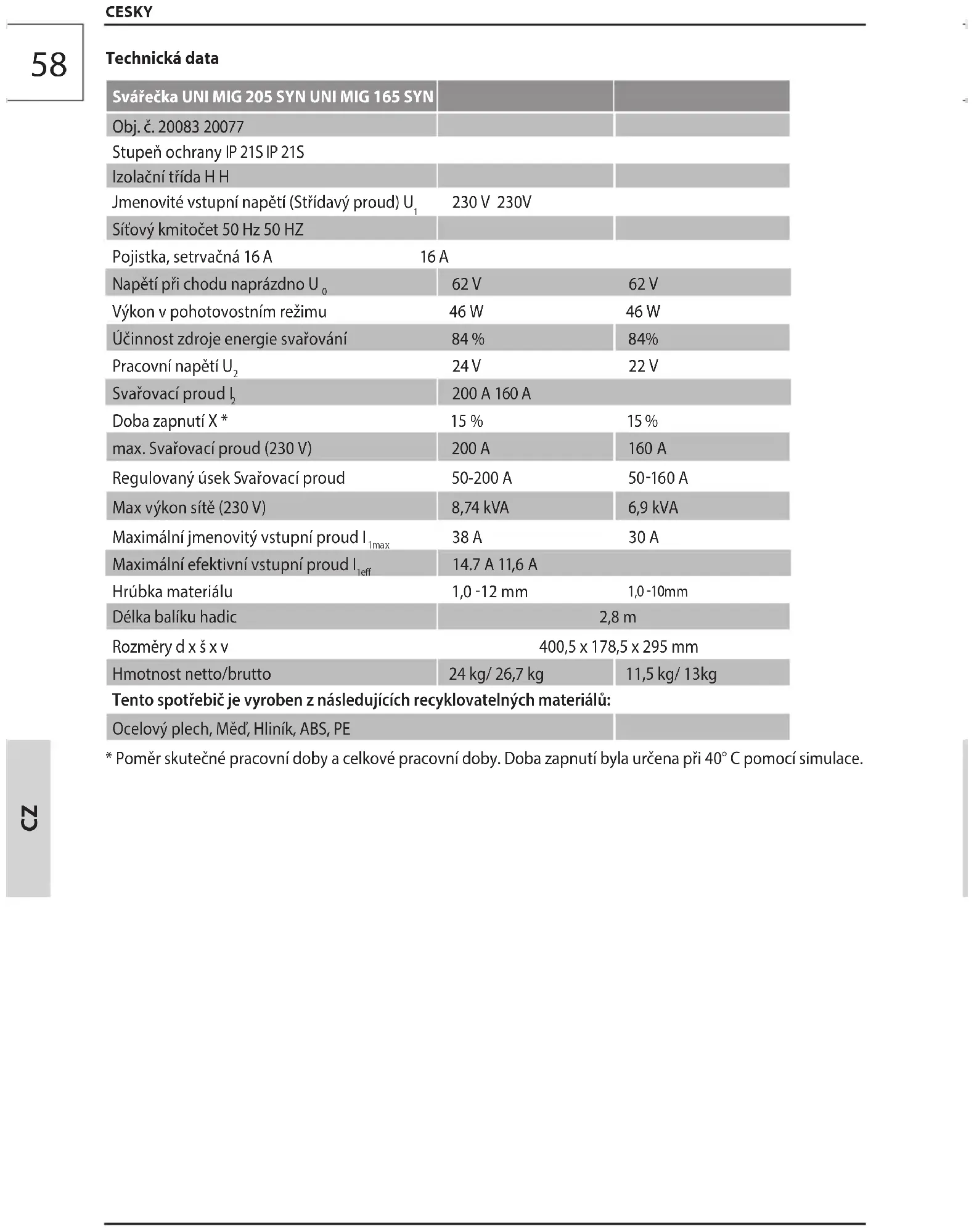

| Svářečka UNI MIG 205 SYN UNI MIG 165 SYN | ||
