NÁVOD K OBSLUZE PDB1910 Soundmaster

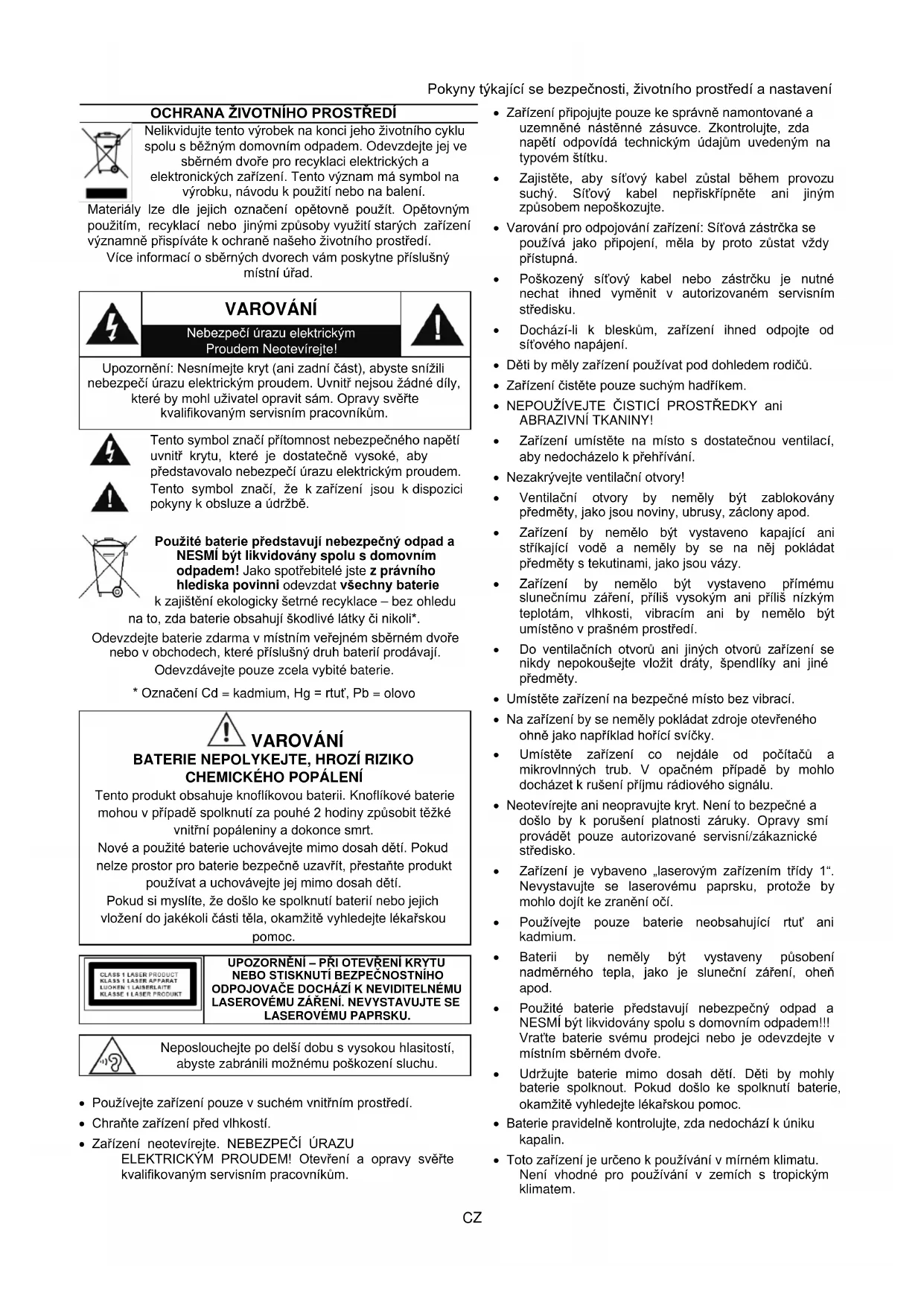

Nelikvidujte tento výrobek na konci jeho životního cyklu spolu s běžným domovním odpadem. Odevzdejte jej ve sběrném dvoře pro recyklaci elektrických a elektronických zařízení. Tento význam má symbol na výrobku, návodu k použití nebo na balení. Materiály lze dle jejich označení opětovně použít. Opětovným použitím, recyklací nebo jinými způsoby využití starých zařízení významně přispíváte k ochraně našeho životního prostředí. Více informací o sběrných dvorech vám poskytne příslušný místní úřad.

Nebezpečí úrazu elektrickým Proudem Neotevírejte! Upozornění: Nesnímejte kryt (ani zadní část), abyste snížili nebezpečí úrazu elektrickým proudem. Uvnitř nejsou žádné díly, které by mohl uživatel opravit sám. Opravy svěřte kvalifikovaným servisním pracovníkům.

Tento symbol značí přítomnost nebezpečného napětí uvnitř krytu, které je dostatečně vysoké, aby představovalo nebezpečí úrazu elektrickým proudem.

Tento symbol značí, že k zařízení jsou k dispozici pokyny k obsluze a údržbě.

Použité baterie představují nebezpečný odpad a NESMÍ být likvidovány spolu s domovním odpadem! Jako spotřebitelé jste z právního hlediska povinni odevzdat všechny baterie k zajištění ekologicky šetrné recyklace – bez ohledu

na to, zda baterie obsahují škodlivé látky či nikoli*. Odevzdejte baterie zdarma v místním veřejném sběrném dvoře nebo v obchodech, které příslušný druh baterií prodávají. Odevzdávejte pouze zcela vybité baterie.

Tento produkt obsahuje knoflíkovou baterii. Knoflíkové baterie mohou v případě spolknutí za pouhé 2 hodiny způsobit těžké vnitřní popáleniny a dokonce smrt. Nové a použité baterie uchovávejte mimo dosah dětí. Pokud nelze prostor pro baterie bezpečně uzavřít, přestaňte produkt používat a uchovávejte jej mimo dosah dětí. Pokud si myslíte, že došlo ke spolknutí baterií nebo jejich vložení do jakékoli části těla, okamžitě vyhledejte lékařskou pomoc.

Neposlouchejte po delší dobu s vysokou hlasitostí, abyste zabránili možnému poškození sluchu.

Používejte zařízení pouze v suchém vnitřním prostředí. Chraňte zařízení před vlhkostí. Zařízení neotevírejte. NEBEZPEČÍ ÚRAZU ELEKTRICKÝM PROUDEM! Otevření a opravy svěřte kvalifikovaným servisním pracovníkům. Zařízení připojujte pouze ke správně namontované a uzemněné nástěnné zásuvce. Zkontrolujte, zda napětí odpovídá technickým údajům uvedeným na typovém štítku. Zajistěte, aby síťový kabel zůstal během provozu suchý. Síťový kabel nepřiskřípněte ani jiným způsobem nepoškozujte. Varování pro odpojování zařízení: Síťová zástrčka se používá jako připojení, měla by proto zůstat vždy přístupná. Poškozený síťový kabel nebo zástrčku je nutné nechat ihned vyměnit v autorizovaném servisním středisku. Dochází-li k bleskům, zařízení ihned odpojte od síťového napájení. Děti by měly zařízení používat pod dohledem rodičů. Zařízení čistěte pouze suchým hadříkem. NEPOUŽÍVEJTE ČISTICÍ PROSTŘEDKY ani ABRAZIVNÍ TKANINY! Zařízení umístěte na místo s dostatečnou ventilací, aby nedocházelo k přehřívání. Nezakrývejte ventilační otvory! Ventilační otvory by neměly být zablokovány předměty, jako jsou noviny, ubrusy, záclony apod. Zařízení by nemělo být vystaveno kapající ani stříkající vodě a neměly by se na něj pokládat předměty s tekutinami, jako jsou vázy. Zařízení by nemělo být vystaveno přímému slunečnímu záření, příliš vysokým ani příliš nízkým teplotám, vlhkosti, vibracím ani by nemělo být umístěno v prašném prostředí. Do ventilačních otvorů ani jiných otvorů zařízení se nikdy nepokoušejte vložit dráty, špendlíky ani jiné předměty. Umístěte zařízení na bezpečné místo bez vibrací. Na zařízení by se neměly pokládat zdroje otevřeného ohně jako například hořící svíčky. Umístěte zařízení co nejdále od počítačů a mikrovlnných trub. V opačném případě by mohlo docházet k rušení příjmu rádiového signálu. Neotevírejte ani neopravujte kryt. Není to bezpečné a došlo by k porušení platnosti záruky. Opravy smí provádět pouze autorizované servisní/zákaznické středisko. Zařízení je vybaveno „laserovým zařízením třídy 1“. Nevystavujte se laserovému paprsku, protože by mohlo dojít ke zranění očí. Používejte pouze baterie neobsahující rtuť ani kadmium. Baterii by neměly být vystaveny působení nadměrného tepla, jako je sluneční záření, oheň apod. Použité baterie představují nebezpečný odpad a NESMÍ být likvidovány spolu s domovním odpadem!!! Vraťte baterie svému prodejci nebo je odevzdejte v místním sběrném dvoře. Udržujte baterie mimo dosah dětí. Děti by mohly baterie spolknout. Pokud došlo ke spolknutí baterie, okamžitě vyhledejte lékařskou pomoc. Baterie pravidelně kontrolujte, zda nedochází k úniku kapalin. Toto zařízení je určeno k používání v mírném klimatu. Není vhodné pro používání v zemích s tropickým klimatem.PDB1910 / návod k obsluze – čeština

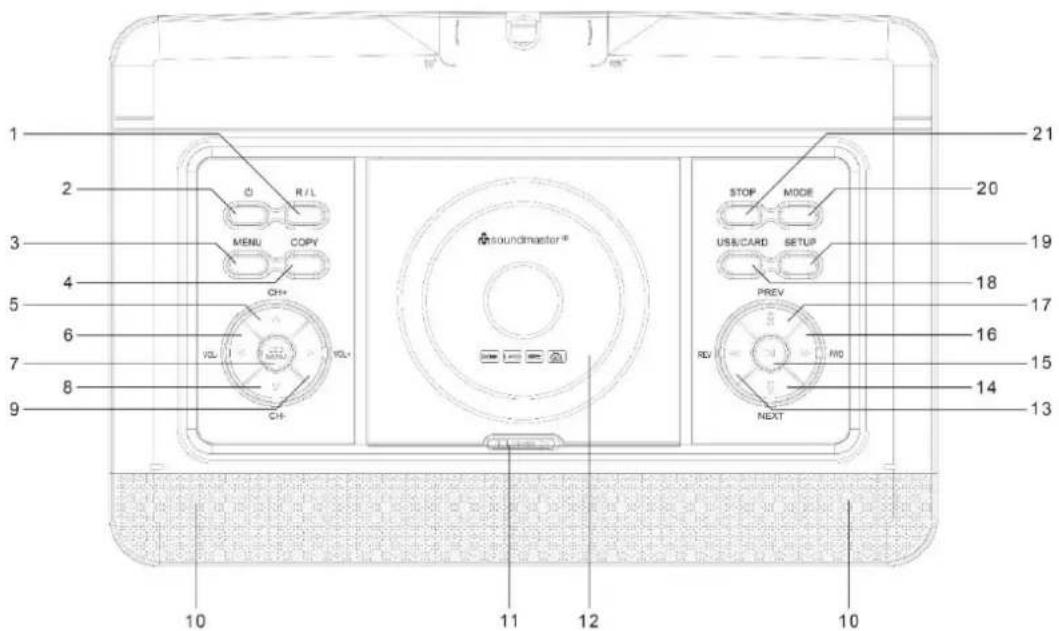

– vyhledat zpět / – kurzor doleva

– přeskočit zpět / – kurzor nahoru

Tlačítko otevření dvířek mechaniky

– vyhledat vpřed / – kurzor doprava

Tlačítko PŘEHRÁT/POZASTAVIT/OK

– přeskočit dopředu / – kurzor dolů

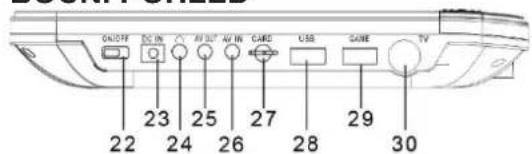

Port TVPDB1910 / návod k obsluze – čeština

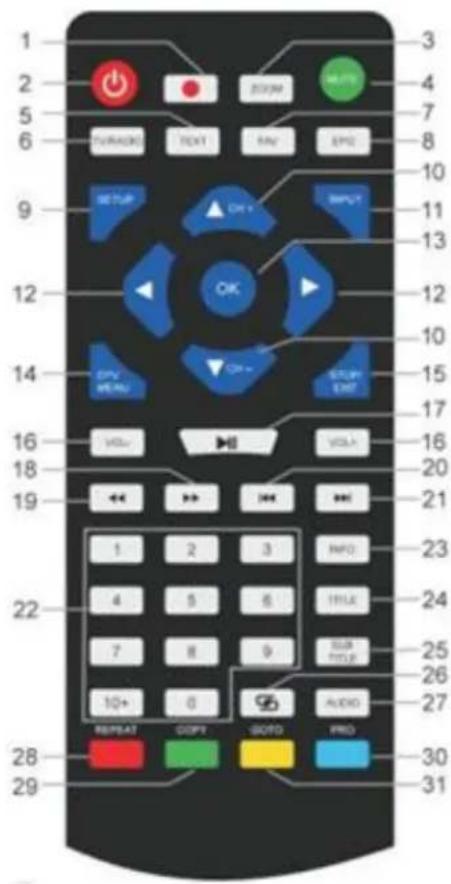

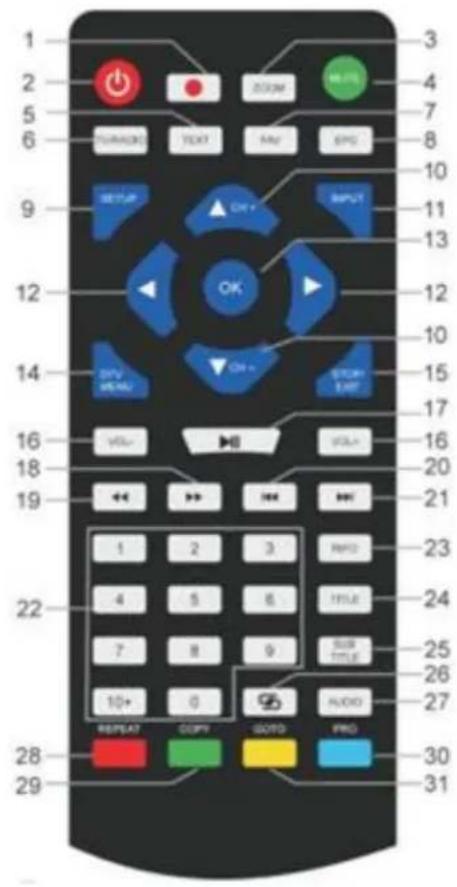

NAHRÁT – nahrávání na úložiště USB

Číselná tlačítka 0–9 / 10+

Tlačítka ovládání pro režim teletextu a pro režim úprav

➢ Zařízení ➢ Dálkový ovladač ➢ Adaptér AC ➢ 12V adaptér ➢ Herní ovladač ➢ Audio- a videokabel ➢ Anténa DVB-T2 ➢ Návod k obsluze ➢ Herní disk

1. Sejměte kryt prostoru pro baterie na zadní straně dálkového ovladače.

2. Vložte dvě baterie AAA a při vkládání dbejte na správnou polaritu (viz vyobrazení v prostoru

3. Zavřete kryt prostoru pro baterie.PDB1910 / návod k obsluze – čeština

MONTÁŽ Používejte pouze dodaný napájecí adaptér! Zkontrolujte, zda síťové napětí odpovídá napětí uvedenému na štítku se jmenovitými údaji napájecího adaptéru. Připojte jeden konec napájecího adaptéru na pravou stranu zařízení a druhý konec do elektrické zásuvky. Indikátor nabíjení na zařízení se rozsvítí: Indikátor LED svítí: Vestavěná baterie se nabíjí. Indikátor LED nesvítí: Vestavěná baterie je plně nabita. Zařízení zapnete pomocí vypínače na pravé straně. Když zařízení nepoužíváte, přesuňte vypínač do polohy OFF, abyste zabránili náhodnému vybití vestavěné baterie. Správa napájení ERP Nedojde-li po dobu 30 minut k žádnému přehrávání, zařízení se automaticky přepne do pohotovostního režimu. Zařízení znovu zapnete tak, že jej vypnete a opět zapnete.

ZAPNUTÍ/VYPNUTÍ Dlouhým stisknutím tlačítka „ / SETUP“ přepnete zařízení do pohotovostního režimu. Indikátor napájení zhasne. Opětovným stisknutím tlačítka „ / SETUP“ zařízení zapnete. Indikátor napájení se rozsvítí.

Na zařízení: Stiskněte tlačítko „MODE“ a pomocí tlačítek „ C / “ vyberte požadovanou funkci. Výběr potvrďte stisknutím tlačítka „OK“. Na dálkovém ovladači: Stiskněte tlačítko „INPUT“ a pomocí tlačítka „ CH− / CH+“ vyberte požadovanou funkci. Výběr potvrďte stisknutím tlačítka „OK“. NASTAVENÍ HLASITOSTI Pomocí tlačítka „VOL−“ nebo „VOL+“ na dálkovém ovladači nebo zařízení snížíte nebo zvýšíte hlasitost. ZTLUMIT Hlasitost ztlumíte stisknutím tlačítka „MUTE“ na dálkovém ovladači. Opětovným stisknutím tlačítka zvuk opět zapnete.

NABÍDKA NASTAVENÍ DVD

V režimu DVD přejděte stisknutím tlačítka „SETUP“ do nabídky nastavení. Pomocí kurzorových tlačítek vyberte požadovanou položku. Jakmile nastavení dokončíte, vrátíte se opětovným stisknutím tlačítka „SETUP“ zpět k normálnímu zobrazení. Změnit lze následující položky nabídky:PDB1910 / návod k obsluze – čeština

TV SYSTEM: Slouží k výběru formátu TV standardu (PAL, NTSC, Auto). ➢ PAL: Tuto možnost vyberte v případě, že je v připojeném televizoru systém PAL. Dojde ke změně videosignálu disku NTSC a k výstupu ve formátu PAL. ➢ NTSC: Tuto možnost vyberte v případě, že je v připojeném televizoru systém NTSC. Dojde ke změně videosignálu disku PAL a k výstupu ve formátu NTSC. ➢ AUTO: Tato možnost slouží k automatické změně výstupu videosignálu v závislosti na formátu přehrávaného disku. POWER RESUME: Slouží ke spuštění přehrávání disku DVD od posledního místa. TV TYPE: Slouží k nastavení formátu zobrazení (4:3PS, 4:3LB nebo 16:9). PASSWORD: Slouží k nastavení hesla pro funkci zámku. RATING: Některé disky DVD mohou mít pro celý disk nebo jeho určité části přiřazenou úroveň rodičovské kontroly. Tato funkce umožňuje nastavení úrovně omezení přehrávání. Úrovně hodnocení se pohybují od 1 do 8 a závisí na zemi. Přehrávání určitých disků, které nejsou vhodné pro děti, můžete zakázat nebo nechat určité disky přehrát s alternativními scénami. DEFAULT: Slouží k obnovení nastavení. NASTAVENÍ JAZYKA OSD LANGUAGE: Slouží k výběru požadovaného nastavení jazyka. AUDIO LANGUAGE: Slouží k výběru jazyka zvuku, je-li tato možnost k dispozici. SUBTITLE LANGUAGE: Slouží k výběru jazyka titulků, je-li tato možnost k dispozici. MENU LANGUAGE: Slouží k výběru jazyka nabídky disku, je-li tato možnost k dispozici. NASTAVENÍ ZVUKU AUDIO OUT: Slouží k výběru formátu zvukového výstupu. KEY: Slouží k nastavení výšky hlasu jazyka. NASTAVENÍ VIDEA VIDEO: Není možné provést žádný výběr. BRIGHTNESS: Slouží k nastavení jasu. CONTRAST: Slouží k nastavení kontrastu. HUE: Slouží k nastavení odstínu. SATURATION: Slouží k nastavení sytosti. SHARPNESS: Slouží k nastavení ostrosti.

DUAL MONO: ➢ Stereo: Levý monofonní zvuk bude odesílat výstupní signály do levého reproduktoru, pravý monofonní zvuk bude odesílat výstupní signály do pravého reproduktoru. ➢ Mono L: Levý monofonní zvuk bude odesílat výstupní signály do levého i pravého reproduktoru. ➢ Mono R: Pravý monofonní zvuk bude odesílat výstupní signály do levého i pravého reproduktoru. ➢ Mix-Mono: Levý a pravý smíšený monofonní zvuk bude odesílat výstupní signály do levého i pravého reproduktoru. DVB-T2 Připojte dodanou anténu do zdířky pro anténu na pravé straně zařízení. Nastavte anténu do vertikální polohy.

Jakmile budete mít vše správně zapojeno, zapněte zařízení. Stiskněte tlačítko „INPUT“ a pomocí tlačítek „ CH− / CH+“ vyberte funkci „DTV“. Výběr potvrďte stisknutím tlačítka „OK“. Při prvním použití nebo po obnovení na výchozí tovární nastavení se na obrazovce zobrazí nabídka instalace.

1. Vyberte možnost „OSD Language“ pomocí tlačítek „ “ a stisknutím tlačítka „OK“

2. Zvolte možnost „Country“ pomocí tlačítek „ “ a volbu opět potvrďte stisknutím tlačítka

3. Zařízení spustí automatické vyhledávání. Během vyhledávání se na obrazovce zobrazí

indikátor průběhu, který informuje o průběhu vyhledávání a počtu stanic, které byly dosud nalezeny.

4. Jakmile bude vyhledávání kompletní, budete moci sledovat televizi.

UPOZORNĚNÍ! Prostřednictvím tohoto zařízení lze přehrávat pouze volně vysílané televizní programy („free-to-air“). Pokud nebyly nalezeny žádné stanice nebo jen několik stanic, může to mít několik příčin: ➢ Špatný příjem signálu. Přesuňte anténu nebo celé zařízení na jiné místo a spusťte vyhledávání znovu. ➢ Připojená anténa není pro aktuální rozsah příjmu zařízení dostatečná. Připojte k zařízení venkovní nebo střešní anténu. ➢ V aktuální oblasti příjmu není možný příjem signálu DVB-T2. ➢ Neumisťujte zařízení ani anténu do blízkosti možných zdrojů rušení, jako jsou mikrovlnné trouby, chladničky atd. Další informace a informace o dostupnosti signálu z vysílačů vám poskytne poskytovatel v příslušné zemi (například v Německu web www.dvb-t2hd.de).PDB1910 / návod k obsluze – čeština

Chcete-li vybrat televizní kanál, stiskněte tlačítka „ CH− / CH+“ na zařízení nebo na dálkovém ovladači. K výběru můžete také použít číselná tlačítka 0–9 na dálkovém ovladači a vybrat přímo polohu kanálu. ÚPRAVA PROGRAMU Chcete-li upravit předvolby programu (zamknout, přeskočit, oblíbené, přesunout nebo odstranit), musíte vstoupit do nabídky DVB-T2 pomocí „DTV / MENU“. Vyberte položku „Channel“ a stiskněte tlačítko „ “. Vyberte funkci „Programme Edit“ a stiskněte tlačítko „OK“. Přesunutí televizního nebo rozhlasového programu

1. Vyberte požadovaný program. Poté stiskněte ŽLUTÉ tlačítko. Zobrazí se symbol přesunutí.

2. Stisknutím tlačítka „ “ přesuňte program.

3. Stisknutím tlačítka „OK“ volbu potv rďte.

4. Chcete-li přesunout další kanály, zopakujte výše uvedené kroky.

Přeskočení televizního nebo rozhlasového programu

1. Vyberte program, který chcete přeskočit, a stiskněte MODRÉ tlačítko. Zobrazí se symbol

2. Chcete-li vybrat více programů, zopakujte předchozí krok.

Zrušení přeskočení televizního nebo rozhlasového programu: Na programu k přeskočení se symbolem přeskočení stiskněte MODRÉ tlačítko. Odstranění televizního nebo rozhlasového programu

1. Vyberte program a poté stiskněte ČERVENÉ tlačítko.

2. Chcete-li k odstranění vybrat více programů, zopakujte předchozí krok.

Nastavení televizního nebo rozhlasového programu jako oblíbeného

1. Vyberte program, který chcete nastavit do seznamu oblíbených, a stiskněte tlačítko „FAV“.

Zobrazí se symbol oblíbených.

2. Chcete-li vybrat více programů, zopakujte předchozí krok.

Odstranění oblíbeného televizního nebo rozhlasového programu: Na programu k přeskočení se symbolem přeskočení stiskněte tlačítko „FAV“. POZNÁMKA: Během normálního používání DVBT-2 přejdete stisknutím tlačítka „FAV“ k seznamu oblíbených programů. Opakovaným stisknutím tlačítka „FAV“ zobrazení seznamu oblíbených programů ukončíte. EPG (elektronický programový průvodce) Funkce EPG je televizní průvodce na obrazovce, který zobrazuje informace o programu pro jednotlivé naladěné kanály. K průvodci přejdete stisknutím tlačítka „EPG“ na dálkovém ovladači. Je-li na obrazovce zobrazen průvodce EPG, stisknutím ZELENÉHO tlačítka zobrazíte další informace (jsou-li k dispozici). Opětovným stisknutím tlačítka „EPG“ se vrátíte zpět k normálnímu televiznímu režimu.PDB1910 / návod k obsluze – čeština

NAHRÁVÁNÍ NA ÚLOŽIŠTĚ USB K nahrávání televizních programů a jejich sledování později můžete použít funkci nahrávání na úložiště USB, nebo lze také využít funkci časového posunu. Tuto funkci lze použít pouze v případě, že je vložen flash disk USB. Před použitím (formátování flash disku USB)

1. Vložte do portu USB na pravé straně zařízení flash disk USB.

2. V režimu DVB-T2 přejděte k hlavní nabídce. Vyberte funkci „OPTION“ a potvrďte ji pomocí

3. Zvolte položku „PVR File System“ a potvrďte ji pomocí tlačítka „OK“.

4. Vyberte možnost „Format“ a znovu stiskněte tlačítko „OK“. V následující nabídce vyberte

formát a volbu opět potvrďte stisknutím tlačítka „OK“.

5. Stisknutím tlačítka „ “ spusťte proces.

DŮLEŽITÉ: Všechny uložené soubory budou odstraněny! Spuštění nahrávání

1. Nastavte na zařízení požadovanou televizní stanici.

2. Stiskněte na dálkovém ovladači tlačítko „REC“. Na obrazovce se zobrazí tlačítka ovládání

a spustí se nahrávání. Znovu stiskněte tlačítko „REC“ a tlačítka ovládání z obrazovky zmizí. V levém horním rohu se bude zobrazovat ikona REC.

3. Chcete-li nahrávání zastavit, stiskněte na dálkovém ovladači znovu tlačítko „REC“. Na

obrazovce se znovu objeví tlačítka pro ovládání. POZNÁMKA: Pokud se na obrazovce ikona nahrávání nezobrazuje, stiskněte dvakrát tlačítko „REC“.

4. Vyberte ikonu „STOP“ a potvrďte volbu tlačítkem „OK“.

1. Stiskněte tlačítko „INPUT“ a vyberte položku „USB“.

2. Pomocí tlačítka „ “ vyberte položku „Movie“ a stisknutím tlačítka „OK“ ji potvrďte.

3. Označte položku „_MSTPVR“ a opět stiskněte tlačítko „OK“.

4. Pomocí tlačítek vyberte požadovaný soubor a stiskněte tlačítko „OK“. Na obrazovce

se spustí přehrávání. Časový posun Tato funkce vyžaduje, aby byl na pravé straně zařízení vložen flash disk USB.

1. Stiskněte během přehrávání televizního programu tlačítko „ “ na dálkovém ovladači.

Zařízení se pozastaví a bude pokračovat s nahráváním aktuálního programu na úložiště USB.

2. Chcete-li pokračovat ve sledování programu, stiskněte znovu tlačítko „ “. Proces

ukončíte stisknutím tlačítka „REC“. Na obrazovce se objeví tlačítka pro ovládání. Vyberte na obrazovce ikonu „STOP“ a potvrďte výběr stisknutím tlačítka „OK“. Nyní lze opět sledovat aktuální program.PDB1910 / návod k obsluze – čeština

Tato nastavení jsou k dispozici pouze v režimu DVB-T2. V režimu DVD přejděte stisknutím tlačítka „DTV MENU“ do nabídky nastavení. Pomocí kurzorových tlačítek vyberte požadovanou položku. Jakmile nastavení dokončíte, vrátíte se opětovným stisknutím tlačítka „DTV MENU“ k normálnímu zobrazení. Změnit lze následující položky nabídky: ➢ PICTURE (OBRAZ) ➢ SOUND (ZVUK) ➢ TIME (ČAS) ➢ OPTION (VOLBY) ➢ LOCK (ZÁMEK) ➢ CHANNEL (KANÁL) OBRAZ Picture Mode: Možné režimy nastavení jsou Standard, Soft a User. Je-li vybrán režim User, můžete nastavit kontrast, jas, barvu a ostrost. Color Temperature: Slouží k nastavení barev obrazovky (teplé/chladné/střední). Aspect Ratio: Slouží k nastavení formátu obrazovky (Auto, Panorama, Zoom2, Zoom1, 16:9 nebo 4:3) k získání maximálního obrazu při sledování televize. Noise Reduction: Slouží k nastavení redukce šumu v obrazu. ZVUK Sound Mode: Slouží k nastavení jemného nastavení zvuku. Je-li vybrán režim User, můžete nastavit výšky a basy. Balance: Slouží k nastavení hlasitosti jednotlivých reproduktorů. Oba reproduktory mají normálně hlasitost nastavenou stejně. Auto Volume: Slouží k nastavení hlasitosti. Surround sound: Slouží k zapnutí nebo vypnutí prostorového zvuku. ČAS Off time: Slouží k nastavení určeného času vypnutí. On Time: Slouží k nastavení určeného času zapnutí. Pro tuto funkci musí být zařízení v pohotovostním režimu. Sleep Timer: Nastavte, za jakou dobu přejde zařízení automaticky do pohotovostního režimu. Auto Sleep: Nastavte, za jakou dobu přejde zařízení automaticky do pohotovostního režimu. Time Zone: Slouží k výběru země nebo regionu. VOLBY OSD Language: Slouží k výběru jazyka nabídky na obrazovce. Audio Languages: Slouží k nastavení jazyka zvuku televizních kanálů. Není-li vybraný jazyk k dispozici, použije se výchozí jazyk kanálu. Subtitle Language: Slouží k výběru preferovaného jazyka titulků. Hearing Impaired: Slouží k nastavení jazykové podpory pro sluchově postižené (je-li k dispozici). PVR File System: Slouží k úpravě a nastavení nahrávání na úložiště USB a časového posunu.PDB1910 / návod k obsluze – čeština

Restore Factory Default: Slouží k nastavení všech hodnot na výchozí tovární nastavení. Po resetování továrního nastavení se zařízení spustí opět s nabídkou instalace. Information: Slouží k zobrazení aktuálně nainstalované verze hardwaru a softwaru. ZÁMEK Slouží k nastavení zámku a režimu blokování. Výchozí heslo je 0000. KANÁL Auto Tuning: Slouží k automatickému vyhledávání a instalaci všech kanálů. DTV Manual Tuning: Slouží k ručnímu naladění televizních kanálů. Programme Edit: Funkce slouží k přesunutí nebo odstranění televizních kanálů. Signal Information: Slouží k zobrazení informací o signálu kanálu, jeho kvalitě a síle. 5V antenna power: Slouží k povolení napájecího napětí antény DVB-T (je-li třeba).

Toto zařízení lze používat k přehrávání snímků, hudby nebo filmů prostřednictvím flash disku USB. Příslušný výběr provedete v nabídce v rámci položky „USB“. Zde naleznete příslušné možnosti pro volby „Photo“, „Music“ nebo „Movie“. HERNÍ FUNKCE Zařízení nabízí herní funkci se 300 hrami na disku CD. Herní funkce je určena pro 1 hráče.

1. Připojte herní ovladač do portu „GAME“ na pravé straně.

2. Disk CD s hrami vložte do mechaniky DVD/CD.

3. Stiskněte tlačítko „INPUT“ a vyberte funkci „DVD“. Do několika sekund se na obrazovce

zobrazí přehled prvních 10 her.

4. Pomocí tlačítek „ / “ na dálkovém ovladači vyberte stránku s hrami. Stisknutím

tlačítek „0–9“ vyberte požadovanou hru. Zařízení hru za moment spustí.

5. Chcete-li vybranou hru ukončit, stiskněte tlačítko „STOP / EXIT“ na dálkovém ovladači. Na

obrazovce se opět zobrazí přehled her.

Zařízení dokáže kódovat zvukový disk CD na kartu SD. Pomocí nabídky: Pomocí tlačítek „ “ vyberte volbu. Pomocí tlačítka „ “ se vraťte do předchozí položky nabídky. Stisknutím tlačítka „OK“ přejděte k položce nebo nastavte funkci.

1. Vložte do mechaniky DVD/CD disk CD a do slotu pro kartu SD vložte prázdnou kartu SD.

2. Stiskněte na zařízení tlačítko „COPY“. Zobrazí se nabídka kódování.

3. Nastavte možnosti kódování:

➢ SPEED: Slouží k nastavení rychlosti kódování. ➢ BITRATE: Slouží k nastavení kvality stopy. ➢ CREATE ID3 TAG: Slouží k vytvoření značek ID3 v kódovaných souborech (je-li funkce k dispozici). ➢ CREATE PLAYLIST: Slouží k vytvoření seznamu přehrávání kódovaných souborů.PDB1910 / návod k obsluze – čeština

➢ STORAGE: Slouží k nastavení požadovaného umístění pro nahrávání (k dispozici je pouze možnost karta SD).

4. TRACKS: Slouží k výběru požadovaných stop.

5. START: Stisknutím tlačítka „OK“ spustíte kódování.

6. QUIT: Výběrem možnosti „QUIT“ a stisknutím tlačítka „OK“ ukončíte funkci kódování.

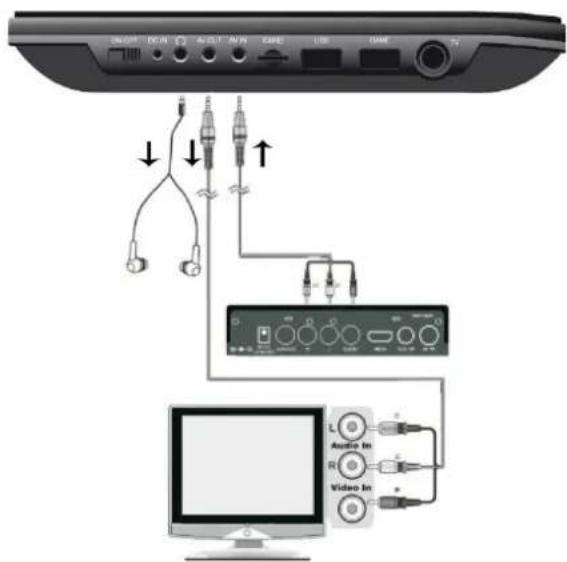

VSTUP AV K zařízení lze připojit externí zdroj videa (například externí přehrávač DVD, satelitní přijímač atd.).

1. Vložte konektor jack přiloženého AV kabelu do

zdířky AV-IN zařízení a 3 zástrčky RCA kabelu připojte do externího zařízení. Pokud zařízení tyto konektory nemá, vyhledejte ve specializovaných obchodech odpovídající adaptéry.

2. Vyberte funkci „AV“. Zapněte připojené zařízení

a spusťte přehrávání.

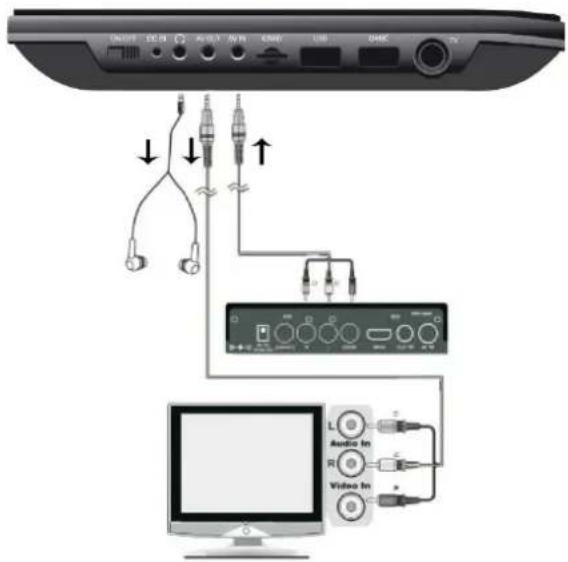

Zařízení můžete připojit k externímu zařízení (jako je televizor, projektor atd.) a zobrazit obsah na tomto zařízení. POZNÁMKA: Funkce AV OUT je k dispozici pouze při přehrávání disku DVD nebo karty SD.

1. Vložte konektor jack přiloženého AV kabelu do zdířky AV-OUT zařízení a 3 zástrčky RCA

kabelu připojte do externího zařízení. Pokud zařízení tyto konektory nemá, vyhledejte ve specializovaných obchodech odpovídající adaptéry.

2. Přepněte připojené zařízení na odpovídající vstup a spusťte na zařízení přehrávání.

SLUCHÁTKA K zařízení lze připojit sluchátka. Připojte sluchátka ke konektoru jack sluchátek na pravé straně zařízení pomocí 3,5mm zástrčky jack. Zvuk prostřednictvím vestavěných reproduktorů se vypne.

Aktuální návod k obsluze lze stáhnout z webu www.soundmaster.de Technické změny a chyby tisku jsou vyhrazeny. Autorská práva jsou ve vlastnictví společnosti Woerlein GmbH, 90556 Cadolzburg, www.soundmaster.de Kopírování pouze se souhlasem společnosti Woerlein GmbHBezpečnostné, environmentálne a inštalačné pokyny

Číselné klávesy 0 – 9/10+

➢ Hlavná jednotka ➢ Diaľkové ovládanie ➢ Napájací adaptér ➢ 12 V adaptér ➢ Herný ovládač ➢ Audio/video kábel ➢ Anténa DVB-T2 ➢ Návod na používanie ➢ Herný disk

1. Pomocou tlačidiel „ “ vyberte položku „OSD Language“ a stlačením tlačidla „OK“

3. Potvrďte stlačením tlačidla „OK“.

formát a potvrďte opäť stlačením tlačidla „OK“.

1. Na zariadení nastavte požadovanú TV stanicu.

2. Na diaľkovom ovládači stlačte tlačidlo „REC“. Na displeji sa zobrazia ovládacie tlačidlá a

4. Vyberte ikonu „STOP“ a potvrďte tlačidlom „OK“.

1. Stlačte tlačidlo „INPUT“ a vyberte položku „USB“.

2. Pomocou tlačidla „ “ vyberte položku „Movie“ a potvrďte stlačením tlačidla „OK“.

3. Označte položku „_MSTPVR“ a znova stlačte tlačidlo „OK“.

1. Pripojte herný ovládač do konektora „GAME“ na pravej strane.

1. Vložte disk CD do priestoru na disk DVD/CD a prázdnu kartu SD do zásuvky na KARTU

2. Stlačte tlačidlo „COPY“ na zariadení. Zobrazí sa ponuka kódovania.

3. Nastavte možnosti kódovania:

4. TRACKS: Vyberte požadované skladby.

5. START: Stlačením tlačidla „OK“ spustite kódovanie.

1. Zastrčte zástrčku dodaného AV kábla do

1. Zastrčte zástrčku dodaného AV kábla do zásuvky „AV-OUT“ zariadenia a 3 zástrčky kábla

CD/CD-R/CD-R/W/DVD+R/RW Audioausgangsleistung Audio power output Sortie de puissance audio Audio-uitgangsvermogen Uscita di potenza audio Výstupní audio výkon Výstupný zvukový výkon 2 x 1.5W RMSHERSTELLER / IMPORTEUR

Nelikvidujte tento výrobek na konci jeho životního cyklu spolu s běžným domovním odpadem. Odevzdejte jej ve sběrném dvoře pro recyklaci elektrických a elektronických zařízení. Tento význam má symbol na výrobku, návodu k použití nebo na balení. Materiály lze dle jejich označení opětovně použít. Opětovným použitím, recyklací nebo jinými způsoby využití starých zařízení významně přispíváte k ochraně našeho životního prostředí. Více informací o sběrných dvorech vám poskytne příslušný místní úřad.

Nebezpečí úrazu elektrickým Proudem Neotevírejte! Upozornění: Nesnímejte kryt (ani zadní část), abyste snížili nebezpečí úrazu elektrickým proudem. Uvnitř nejsou žádné díly, které by mohl uživatel opravit sám. Opravy svěřte kvalifikovaným servisním pracovníkům.

Tento symbol značí přítomnost nebezpečného napětí uvnitř krytu, které je dostatečně vysoké, aby představovalo nebezpečí úrazu elektrickým proudem.

Tento symbol značí, že k zařízení jsou k dispozici pokyny k obsluze a údržbě.

Použité baterie představují nebezpečný odpad a NESMÍ být likvidovány spolu s domovním odpadem! Jako spotřebitelé jste z právního hlediska povinni odevzdat všechny baterie k zajištění ekologicky šetrné recyklace – bez ohledu

na to, zda baterie obsahují škodlivé látky či nikoli*. Odevzdejte baterie zdarma v místním veřejném sběrném dvoře nebo v obchodech, které příslušný druh baterií prodávají. Odevzdávejte pouze zcela vybité baterie.

Tento produkt obsahuje knoflíkovou baterii. Knoflíkové baterie mohou v případě spolknutí za pouhé 2 hodiny způsobit těžké vnitřní popáleniny a dokonce smrt. Nové a použité baterie uchovávejte mimo dosah dětí. Pokud nelze prostor pro baterie bezpečně uzavřít, přestaňte produkt používat a uchovávejte jej mimo dosah dětí. Pokud si myslíte, že došlo ke spolknutí baterií nebo jejich vložení do jakékoli části těla, okamžitě vyhledejte lékařskou pomoc.

Neposlouchejte po delší dobu s vysokou hlasitostí, abyste zabránili možnému poškození sluchu.

Používejte zařízení pouze v suchém vnitřním prostředí. Chraňte zařízení před vlhkostí. Zařízení neotevírejte. NEBEZPEČÍ ÚRAZU ELEKTRICKÝM PROUDEM! Otevření a opravy svěřte kvalifikovaným servisním pracovníkům. Zařízení připojujte pouze ke správně namontované a uzemněné nástěnné zásuvce. Zkontrolujte, zda napětí odpovídá technickým údajům uvedeným na typovém štítku. Zajistěte, aby síťový kabel zůstal během provozu suchý. Síťový kabel nepřiskřípněte ani jiným způsobem nepoškozujte. Varování pro odpojování zařízení: Síťová zástrčka se používá jako připojení, měla by proto zůstat vždy přístupná. Poškozený síťový kabel nebo zástrčku je nutné nechat ihned vyměnit v autorizovaném servisním středisku. Dochází-li k bleskům, zařízení ihned odpojte od síťového napájení. Děti by měly zařízení používat pod dohledem rodičů. Zařízení čistěte pouze suchým hadříkem. NEPOUŽÍVEJTE ČISTICÍ PROSTŘEDKY ani ABRAZIVNÍ TKANINY! Zařízení umístěte na místo s dostatečnou ventilací, aby nedocházelo k přehřívání. Nezakrývejte ventilační otvory! Ventilační otvory by neměly být zablokovány předměty, jako jsou noviny, ubrusy, záclony apod. Zařízení by nemělo být vystaveno kapající ani stříkající vodě a neměly by se na něj pokládat předměty s tekutinami, jako jsou vázy. Zařízení by nemělo být vystaveno přímému slunečnímu záření, příliš vysokým ani příliš nízkým teplotám, vlhkosti, vibracím ani by nemělo být umístěno v prašném prostředí. Do ventilačních otvorů ani jiných otvorů zařízení se nikdy nepokoušejte vložit dráty, špendlíky ani jiné předměty. Umístěte zařízení na bezpečné místo bez vibrací. Na zařízení by se neměly pokládat zdroje otevřeného ohně jako například hořící svíčky. Umístěte zařízení co nejdále od počítačů a mikrovlnných trub. V opačném případě by mohlo docházet k rušení příjmu rádiového signálu. Neotevírejte ani neopravujte kryt. Není to bezpečné a došlo by k porušení platnosti záruky. Opravy smí provádět pouze autorizované servisní/zákaznické středisko. Zařízení je vybaveno „laserovým zařízením třídy 1“. Nevystavujte se laserovému paprsku, protože by mohlo dojít ke zranění očí. Používejte pouze baterie neobsahující rtuť ani kadmium. Baterii by neměly být vystaveny působení nadměrného tepla, jako je sluneční záření, oheň apod. Použité baterie představují nebezpečný odpad a NESMÍ být likvidovány spolu s domovním odpadem!!! Vraťte baterie svému prodejci nebo je odevzdejte v místním sběrném dvoře. Udržujte baterie mimo dosah dětí. Děti by mohly baterie spolknout. Pokud došlo ke spolknutí baterie, okamžitě vyhledejte lékařskou pomoc. Baterie pravidelně kontrolujte, zda nedochází k úniku kapalin. Toto zařízení je určeno k používání v mírném klimatu. Není vhodné pro používání v zemích s tropickým klimatem.PDB1600 / návod k obsluze – čeština

- Přehrát / Pozastavit

Uvolňovací klíč dvířek zásobníku

TV zásuvkaPDB1600 / návod k obsluze – čeština

NAHRÁT – nahrávání na úložiště USB

Číselná tlačítka 0–9 / 10+

Tlačítka ovládání pro režim teletextu a pro režim úprav

➢ Zařízení ➢ Dálkový ovladač ➢ Adaptér AC ➢ 12V adaptér ➢ Herní ovladač ➢ Audio- a videokabel ➢ Anténa DVB-T2 ➢ Návod k obsluze ➢ Herní disk

1. Sejměte kryt prostoru pro baterie na zadní straně dálkového ovladače.

2. Vložte dvě baterie AAA a při vkládání dbejte na správnou polaritu (viz vyobrazení v prostoru

3. Zavřete kryt prostoru pro baterie.PDB1600 / návod k obsluze – čeština

MONTÁŽ Používejte pouze dodaný napájecí adaptér! Zkontrolujte, zda síťové napětí odpovídá napětí uvedenému na štítku se jmenovitými údaji napájecího adaptéru. Připojte jeden konec napájecího adaptéru na pravou stranu zařízení a druhý konec do elektrické zásuvky. Indikátor nabíjení na zařízení se rozsvítí: Indikátor LED svítí: Vestavěná baterie se nabíjí. Indikátor LED nesvítí: Vestavěná baterie je plně nabita. Zařízení zapnete pomocí vypínače na pravé straně. Když zařízení nepoužíváte, přesuňte vypínač do polohy OFF, abyste zabránili náhodnému vybití vestavěné baterie. Správa napájení ERP Nedojde-li po dobu 30 minut k žádnému přehrávání, zařízení se automaticky přepne do pohotovostního režimu. Zařízení znovu zapnete tak, že jej vypnete a opět zapnete.

ZAPNUTÍ/VYPNUTÍ Dlouhým stisknutím tlačítka „ ON/OFF“ přepnete zařízení do pohotovostního režimu. Indikátor napájení zhasne. Opětovným stisknutím tlačítka „ ON/OFF“ zařízení zapnete. Indikátor napájení se rozsvítí.

Na zařízení: Stiskněte tlačítko „MODE“ a pomocí tlačítek „ C / “ vyberte požadovanou funkci. Výběr potvrďte stisknutím tlačítka „OK“. Na dálkovém ovladači: Stiskněte tlačítko „INPUT“ a pomocí tlačítka „ CH− / CH+“ vyberte požadovanou funkci. Výběr potvrďte stisknutím tlačítka „OK“. NASTAVENÍ HLASITOSTI Pomocí tlačítka „VOL−“ nebo „VOL+“ na dálkovém ovladači nebo zařízení snížíte nebo zvýšíte hlasitost. ZTLUMIT Hlasitost ztlumíte stisknutím tlačítka „MUTE“ na dálkovém ovladači. Opětovným stisknutím tlačítka zvuk opět zapnete.

NABÍDKA NASTAVENÍ DVD

V režimu DVD přejděte stisknutím tlačítka „SETUP“ do nabídky nastavení. Pomocí kurzorových tlačítek vyberte požadovanou položku. Jakmile nastavení dokončíte, vrátíte se opětovným stisknutím tlačítka „SETUP“ zpět k normálnímu zobrazení. Změnit lze následující položky nabídky:PDB1600 / návod k obsluze – čeština

TV SYSTEM: Slouží k výběru formátu TV standardu (PAL, NTSC, Auto). ➢ PAL: Tuto možnost vyberte v případě, že je v připojeném televizoru systém PAL. Dojde ke změně videosignálu disku NTSC a k výstupu ve formátu PAL. ➢ NTSC: Tuto možnost vyberte v případě, že je v připojeném televizoru systém NTSC. Dojde ke změně videosignálu disku PAL a k výstupu ve formátu NTSC. ➢ AUTO: Tato možnost slouží k automatické změně výstupu videosignálu v závislosti na formátu přehrávaného disku. POWER RESUME: Slouží ke spuštění přehrávání disku DVD od posledního místa. TV TYPE: Slouží k nastavení formátu zobrazení (4:3PS, 4:3LB nebo 16:9). PASSWORD: Slouží k nastavení hesla pro funkci zámku. RATING: Některé disky DVD mohou mít pro celý disk nebo jeho určité části přiřazenou úroveň rodičovské kontroly. Tato funkce umožňuje nastavení úrovně omezení přehrávání. Úrovně hodnocení se pohybují od 1 do 8 a závisí na zemi. Přehrávání určitých disků, které nejsou vhodné pro děti, můžete zakázat nebo nechat určité disky přehrát s alternativními scénami. DEFAULT: Slouží k obnovení nastavení. NASTAVENÍ JAZYKA OSD LANGUAGE: Slouží k výběru požadovaného nastavení jazyka. AUDIO LANGUAGE: Slouží k výběru jazyka zvuku, je-li tato možnost k dispozici. SUBTITLE LANGUAGE: Slouží k výběru jazyka titulků, je-li tato možnost k dispozici. MENU LANGUAGE: Slouží k výběru jazyka nabídky disku, je-li tato možnost k dispozici. NASTAVENÍ ZVUKU AUDIO OUT: Slouží k výběru formátu zvukového výstupu. KEY: Slouží k nastavení výšky hlasu jazyka. NASTAVENÍ VIDEA VIDEO: Není možné provést žádný výběr. BRIGHTNESS: Slouží k nastavení jasu. CONTRAST: Slouží k nastavení kontrastu. HUE: Slouží k nastavení odstínu. SATURATION: Slouží k nastavení sytosti. SHARPNESS: Slouží k nastavení ostrosti.

DUAL MONO: ➢ Stereo: Levý monofonní zvuk bude odesílat výstupní signály do levého reproduktoru, pravý monofonní zvuk bude odesílat výstupní signály do pravého reproduktoru. ➢ Mono L: Levý monofonní zvuk bude odesílat výstupní signály do levého i pravého reproduktoru. ➢ Mono R: Pravý monofonní zvuk bude odesílat výstupní signály do levého i pravého reproduktoru. ➢ Mix-Mono: Levý a pravý smíšený monofonní zvuk bude odesílat výstupní signály do levého i pravého reproduktoru. DVB-T2 Připojte dodanou anténu do zdířky pro anténu na pravé straně zařízení. Nastavte anténu do vertikální polohy.

Jakmile budete mít vše správně zapojeno, zapněte zařízení. Stiskněte tlačítko „INPUT“ a pomocí tlačítek „ CH− / CH+“ vyberte funkci „DTV“. Výběr potvrďte stisknutím tlačítka „OK“. Při prvním použití nebo po obnovení na výchozí tovární nastavení se na obrazovce zobrazí nabídka instalace.

1. Vyberte možnost „OSD Language“ pomocí tlačítek „ “ a stisknutím tlačítka „OK“

2. Zvolte možnost „Country“ pomocí tlačítek „ “ a volbu opět potvrďte stisknutím tlačítka

3. Zařízení spustí automatické vyhledávání. Během vyhledávání se na obrazovce zobrazí

indikátor průběhu, který informuje o průběhu vyhledávání a počtu stanic, které byly dosud nalezeny.

4. Jakmile bude vyhledávání kompletní, budete moci sledovat televizi.

UPOZORNĚNÍ! Prostřednictvím tohoto zařízení lze přehrávat pouze volně vysílané televizní programy („free-to-air“). Pokud nebyly nalezeny žádné stanice nebo jen několik stanic, může to mít několik příčin: ➢ Špatný příjem signálu. Přesuňte anténu nebo celé zařízení na jiné místo a spusťte vyhledávání znovu. ➢ Připojená anténa není pro aktuální rozsah příjmu zařízení dostatečná. Připojte k zařízení venkovní nebo střešní anténu. ➢ V aktuální oblasti příjmu není možný příjem signálu DVB-T2. ➢ Neumisťujte zařízení ani anténu do blízkosti možných zdrojů rušení, jako jsou mikrovlnné trouby, chladničky atd. Další informace a informace o dostupnosti signálu z vysílačů vám poskytne poskytovatel v příslušné zemi (například v Německu web www.dvb-t2hd.de).PDB1600 / návod k obsluze – čeština

Chcete-li vybrat televizní kanál, stiskněte tlačítka „ CH− / CH+“ na zařízení nebo na dálkovém ovladači. K výběru můžete také použít číselná tlačítka 0–9 na dálkovém ovladači a vybrat přímo polohu kanálu. ÚPRAVA PROGRAMU Chcete-li upravit předvolby programu (zamknout, přeskočit, oblíbené, přesunout nebo odstranit), musíte vstoupit do nabídky DVB-T2 pomocí „DTV / MENU“. Vyberte položku „Channel“ a stiskněte tlačítko „ “. Vyberte funkci „Programme Edit“ a stiskněte tlačítko „OK“. Přesunutí televizního nebo rozhlasového programu

1. Vyberte požadovaný program. Poté stiskněte ŽLUTÉ tlačítko. Zobrazí se symbol přesunutí.

2. Stisknutím tlačítka „ “ přesuňte program.

3. Stisknutím tlačítka „OK“ volbu potv rďte.

4. Chcete-li přesunout další kanály, zopakujte výše uvedené kroky.

Přeskočení televizního nebo rozhlasového programu

1. Vyberte program, který chcete přeskočit, a stiskněte MODRÉ tlačítko. Zobrazí se symbol

2. Chcete-li vybrat více programů, zopakujte předchozí krok.

Zrušení přeskočení televizního nebo rozhlasového programu: Na programu k přeskočení se symbolem přeskočení stiskněte MODRÉ tlačítko. Odstranění televizního nebo rozhlasového programu

1. Vyberte program a poté stiskněte ČERVENÉ tlačítko.

2. Chcete-li k odstranění vybrat více programů, zopakujte předchozí krok.

Nastavení televizního nebo rozhlasového programu jako oblíbeného

1. Vyberte program, který chcete nastavit do seznamu oblíbených, a stiskněte tlačítko „FAV“.

Zobrazí se symbol oblíbených.

2. Chcete-li vybrat více programů, zopakujte předchozí krok.

Odstranění oblíbeného televizního nebo rozhlasového programu: Na programu k přeskočení se symbolem přeskočení stiskněte tlačítko „FAV“. POZNÁMKA: Během normálního používání DVBT-2 přejdete stisknutím tlačítka „FAV“ k seznamu oblíbených programů. Opakovaným stisknutím tlačítka „FAV“ zobrazení seznamu oblíbených programů ukončíte. EPG (elektronický programový průvodce) Funkce EPG je televizní průvodce na obrazovce, který zobrazuje informace o programu pro jednotlivé naladěné kanály. K průvodci přejdete stisknutím tlačítka „EPG“ na dálkovém ovladači. Je-li na obrazovce zobrazen průvodce EPG, stisknutím ZELENÉHO tlačítka zobrazíte další informace (jsou-li k dispozici). Opětovným stisknutím tlačítka „EPG“ se vrátíte zpět k normálnímu televiznímu režimu.PDB1600 / návod k obsluze – čeština

NAHRÁVÁNÍ NA ÚLOŽIŠTĚ USB K nahrávání televizních programů a jejich sledování později můžete použít funkci nahrávání na úložiště USB, nebo lze také využít funkci časového posunu. Tuto funkci lze použít pouze v případě, že je vložen flash disk USB. Před použitím (formátování flash disku USB)

1. Vložte do portu USB na pravé straně zařízení flash disk USB.

2. V režimu DVB-T2 přejděte k hlavní nabídce. Vyberte funkci „OPTION“ a potvrďte ji pomocí

3. Zvolte položku „PVR File System“ a potvrďte ji pomocí tlačítka „OK“.

4. Vyberte možnost „Format“ a znovu stiskněte tlačítko „OK“. V následující nabídce vyberte

formát a volbu opět potvrďte stisknutím tlačítka „OK“.

5. Stisknutím tlačítka „ “ spusťte proces.

DŮLEŽITÉ: Všechny uložené soubory budou odstraněny! Spuštění nahrávání

1. Nastavte na zařízení požadovanou televizní stanici.

2. Stiskněte na dálkovém ovladači tlačítko „REC“. Na obrazovce se zobrazí tlačítka ovládání

a spustí se nahrávání. Znovu stiskněte tlačítko „REC“ a tlačítka ovládání z obrazovky zmizí. V levém horním rohu se bude zobrazovat ikona REC.

3. Chcete-li nahrávání zastavit, stiskněte na dálkovém ovladači znovu tlačítko „REC“. Na

obrazovce se znovu objeví tlačítka pro ovládání. POZNÁMKA: Pokud se na obrazovce ikona nahrávání nezobrazuje, stiskněte dvakrát tlačítko „REC“.

4. Vyberte ikonu „STOP“ a potvrďte volbu tlačítkem „OK“.

1. Stiskněte tlačítko „INPUT“ a vyberte položku „USB“.

2. Pomocí tlačítka „ “ vyberte položku „Movie“ a stisknutím tlačítka „OK“ ji potvrďte.

3. Označte položku „_MSTPVR“ a opět stiskněte tlačítko „OK“.

4. Pomocí tlačítek vyberte požadovaný soubor a stiskněte tlačítko „OK“. Na obrazovce

se spustí přehrávání. Časový posun Tato funkce vyžaduje, aby byl na pravé straně zařízení vložen flash disk USB.

1. Stiskněte během přehrávání televizního programu tlačítko „ “ na dálkovém ovladači.

Zařízení se pozastaví a bude pokračovat s nahráváním aktuálního programu na úložiště USB.

2. Chcete-li pokračovat ve sledování programu, stiskněte znovu tlačítko „ “. Proces

ukončíte stisknutím tlačítka „REC“. Na obrazovce se objeví tlačítka pro ovládání. Vyberte na obrazovce ikonu „STOP“ a potvrďte výběr stisknutím tlačítka „OK“. Nyní lze opět sledovat aktuální program.PDB1600 / návod k obsluze – čeština

Tato nastavení jsou k dispozici pouze v režimu DVB-T2. V režimu DVD přejděte stisknutím tlačítka „DTV MENU“ do nabídky nastavení. Pomocí kurzorových tlačítek vyberte požadovanou položku. Jakmile nastavení dokončíte, vrátíte se opětovným stisknutím tlačítka „DTV MENU“ k normálnímu zobrazení. Změnit lze následující položky nabídky: ➢ PICTURE (OBRAZ) ➢ SOUND (ZVUK) ➢ TIME (ČAS) ➢ OPTION (VOLBY) ➢ LOCK (ZÁMEK) ➢ CHANNEL (KANÁL) OBRAZ Picture Mode: Možné režimy nastavení jsou Standard, Soft a User. Je-li vybrán režim User, můžete nastavit kontrast, jas, barvu a ostrost. Color Temperature: Slouží k nastavení barev obrazovky (teplé/chladné/střední). Aspect Ratio: Slouží k nastavení formátu obrazovky (Auto, Panorama, Zoom2, Zoom1, 16:9 nebo 4:3) k získání maximálního obrazu při sledování televize. Noise Reduction: Slouží k nastavení redukce šumu v obrazu. ZVUK Sound Mode: Slouží k nastavení jemného nastavení zvuku. Je-li vybrán režim User, můžete nastavit výšky a basy. Balance: Slouží k nastavení hlasitosti jednotlivých reproduktorů. Oba reproduktory mají normálně hlasitost nastavenou stejně. Auto Volume: Slouží k nastavení hlasitosti. Surround sound: Slouží k zapnutí nebo vypnutí prostorového zvuku. ČAS Off time: Slouží k nastavení určeného času vypnutí. On Time: Slouží k nastavení určeného času zapnutí. Pro tuto funkci musí být zařízení v pohotovostním režimu. Sleep Timer: Nastavte, za jakou dobu přejde zařízení automaticky do pohotovostního režimu. Auto Sleep: Nastavte, za jakou dobu přejde zařízení automaticky do pohotovostního režimu. Time Zone: Slouží k výběru země nebo regionu. VOLBY OSD Language: Slouží k výběru jazyka nabídky na obrazovce. Audio Languages: Slouží k nastavení jazyka zvuku televizních kanálů. Není-li vybraný jazyk k dispozici, použije se výchozí jazyk kanálu. Subtitle Language: Slouží k výběru preferovaného jazyka titulků. Hearing Impaired: Slouží k nastavení jazykové podpory pro sluchově postižené (je-li k dispozici). PVR File System: Slouží k úpravě a nastavení nahrávání na úložiště USB a časového posunu.PDB1600 / návod k obsluze – čeština

Restore Factory Default: Slouží k nastavení všech hodnot na výchozí tovární nastavení. Po resetování továrního nastavení se zařízení spustí opět s nabídkou instalace. Information: Slouží k zobrazení aktuálně nainstalované verze hardwaru a softwaru. ZÁMEK Slouží k nastavení zámku a režimu blokování. Výchozí heslo je 0000. KANÁL Auto Tuning: Slouží k automatickému vyhledávání a instalaci všech kanálů. DTV Manual Tuning: Slouží k ručnímu naladění televizních kanálů. Programme Edit: Funkce slouží k přesunutí nebo odstranění televizních kanálů. Signal Information: Slouží k zobrazení informací o signálu kanálu, jeho kvalitě a síle. 5V antenna power: Slouží k povolení napájecího napětí antény DVB-T (je-li třeba).

Toto zařízení lze používat k přehrávání snímků, hudby nebo filmů prostřednictvím flash disku USB. Příslušný výběr provedete v nabídce v rámci položky „USB“. Zde naleznete příslušné možnosti pro volby „Photo“, „Music“ nebo „Movie“. HERNÍ FUNKCE Zařízení nabízí herní funkci se 300 hrami na disku CD. Herní funkce je určena pro 1 hráče.

1. Připojte herní ovladač do portu „GAME“ na pravé straně.

2. Disk CD s hrami vložte do mechaniky DVD/CD.

3. Stiskněte tlačítko „INPUT“ a vyberte funkci „DVD“. Do několika sekund se na obrazovce

zobrazí přehled prvních 10 her.

4. Pomocí tlačítek „ / “ na dálkovém ovladači vyberte stránku s hrami. Stisknutím

tlačítek „0–9“ vyberte požadovanou hru. Zařízení hru za moment spustí.

5. Chcete-li vybranou hru ukončit, stiskněte tlačítko „STOP / EXIT“ na dálkovém ovladači. Na

obrazovce se opět zobrazí přehled her.

Zařízení dokáže kódovat zvukový disk CD na kartu SD. Pomocí nabídky: Pomocí tlačítek „ “ vyberte volbu. Pomocí tlačítka „ “ se vraťte do předchozí položky nabídky. Stisknutím tlačítka „OK“ přejděte k položce nebo nastavte funkci.

1. Vložte do mechaniky DVD/CD disk CD a do slotu pro kartu SD vložte prázdnou kartu SD.

2. Stiskněte na zařízení tlačítko „COPY“. Zobrazí se nabídka kódování.

3. Nastavte možnosti kódování:

➢ SPEED: Slouží k nastavení rychlosti kódování. ➢ BITRATE: Slouží k nastavení kvality stopy. ➢ CREATE ID3 TAG: Slouží k vytvoření značek ID3 v kódovaných souborech (je-li funkce k dispozici). ➢ CREATE PLAYLIST: Slouží k vytvoření seznamu přehrávání kódovaných souborů.PDB1600 / návod k obsluze – čeština

➢ STORAGE: Slouží k nastavení požadovaného umístění pro nahrávání (k dispozici je pouze možnost karta SD).

4. TRACKS: Slouží k výběru požadovaných stop.

5. START: Stisknutím tlačítka „OK“ spustíte kódování.

6. QUIT: Výběrem možnosti „QUIT“ a stisknutím tlačítka „OK“ ukončíte funkci kódování.

VSTUP AV K zařízení lze připojit externí zdroj videa (například externí přehrávač DVD, satelitní přijímač atd.).

1. Vložte konektor jack přiloženého AV kabelu do

zdířky AV-IN zařízení a 3 zástrčky RCA kabelu připojte do externího zařízení. Pokud zařízení tyto konektory nemá, vyhledejte ve specializovaných obchodech odpovídající adaptéry.

2. Vyberte funkci „AV“. Zapněte připojené zařízení

a spusťte přehrávání.

Zařízení můžete připojit k externímu zařízení (jako je televizor, projektor atd.) a zobrazit obsah na tomto zařízení. POZNÁMKA: Funkce AV OUT je k dispozici pouze při přehrávání disku DVD nebo karty SD.

1. Vložte konektor jack přiloženého AV kabelu do zdířky AV-OUT zařízení a 3 zástrčky RCA

kabelu připojte do externího zařízení. Pokud zařízení tyto konektory nemá, vyhledejte ve specializovaných obchodech odpovídající adaptéry.

2. Přepněte připojené zařízení na odpovídající vstup a spusťte na zařízení přehrávání.

SLUCHÁTKA K zařízení lze připojit sluchátka. Připojte sluchátka ke konektoru jack sluchátek na pravé straně zařízení pomocí 3,5mm zástrčky jack. Zvuk prostřednictvím vestavěných reproduktorů se vypne.

Aktuální návod k obsluze lze stáhnout z webu www.soundmaster.de Technické změny a chyby tisku jsou vyhrazeny. Autorská práva jsou ve vlastnictví společnosti Woerlein GmbH, 90556 Cadolzburg, www.soundmaster.de Kopírování pouze se souhlasem společnosti Woerlein GmbHBezpečnostné, environmentálne a inštalačné pokyny

TV zásuvkaPDB1600 / Návod na používanie v slovenčine

Číselné klávesy 0 – 9/10+

➢ Hlavná jednotka ➢ Diaľkové ovládanie ➢ Napájací adaptér ➢ 12 V adaptér ➢ Herný ovládač ➢ Audio/video kábel ➢ Anténa DVB-T2 ➢ Návod na používanie ➢ Herný disk

1. Pomocou tlačidiel „ “ vyberte položku „OSD Language“ a stlačením tlačidla „OK“

3. Potvrďte stlačením tlačidla „OK“.

formát a potvrďte opäť stlačením tlačidla „OK“.

1. Na zariadení nastavte požadovanú TV stanicu.

2. Na diaľkovom ovládači stlačte tlačidlo „REC“. Na displeji sa zobrazia ovládacie tlačidlá a

4. Vyberte ikonu „STOP“ a potvrďte tlačidlom „OK“.

1. Stlačte tlačidlo „INPUT“ a vyberte položku „USB“.

2. Pomocou tlačidla „ “ vyberte položku „Movie“ a potvrďte stlačením tlačidla „OK“.

3. Označte položku „_MSTPVR“ a znova stlačte tlačidlo „OK“.

1. Pripojte herný ovládač do konektora „GAME“ na pravej strane.

1. Vložte disk CD do priestoru na disk DVD/CD a prázdnu kartu SD do zásuvky na KARTU

2. Stlačte tlačidlo „COPY“ na zariadení. Zobrazí sa ponuka kódovania.

3. Nastavte možnosti kódovania:

4. TRACKS: Vyberte požadované skladby.

5. START: Stlačením tlačidla „OK“ spustite kódovanie.

1. Zastrčte zástrčku dodaného AV kábla do

1. Zastrčte zástrčku dodaného AV kábla do zásuvky „AV-OUT“ zariadenia a 3 zástrčky kábla
