| Značka | Kärcher |
| Model | FRV 50 ME |
| Typ produktu | Čistič povrchů pro vysokotlaký čistič |
| Použití | Čištění podlahových ploch |
| Maximální tlak vody | 25 MPa (250 barů) |
| Maximální teplota vody | 85 °C |
| Kompatibilní velikost trysky | 036 - 125 (podle sady trysek) |
| Otočné rameno | Ano, dvě trysky |
| Odvod odpadní vody | Hadicí (max. výška 1 m) |
| Počáteční montáž | Krátká koncovka pro rukojeť s otočným regulátorem; dlouhá koncovka pro rukojeť bez regulátoru |
| Mazání | Před montáží namažte O-kroužky |
| Údržba | Po použití opláchněte čistou vodou; chraňte před mrazem; nedeformujte štětiny |
| Skladování | Nenechávejte ležet na kartáči |
| Bezpečnost | Nemiřte proud na osoby, zvířata nebo elektrická zařízení; před zásahem počkejte na zastavení otočného ramene; používejte rukavice a ochranné brýle |
| Úrovně nebezpečí | Nebezpečí, Varování, Opatrnost, Pozor |
| Náhradní díly | Trysky, O-kroužky, hadice, kartáč (ref. 6.371-011.0), sada trysek |
| Příslušenství | Pružné upevnění, sběrač nečistot, pružný držák, prodlužovací hadice |
| Záruka | Viz úplný návod |
| Hmotnost | Přibližně 5 kg |
| Rozměry | Přibližně 50 x 30 x 20 cm |
Často kladené otázky - FRV 50 ME Kärcher
Dotazy uživatelů ohledně FRV 50 ME Kärcher
0 otázka o tomto zařízení. Odpovězte na ty, které znáte, nebo položte vlastní.
Položte novou otázku o tomto zařízení
Stáhněte si návod pro váš Vysokotlaký čistič ve formátu PDF zdarma! Najděte svůj návod FRV 50 ME - Kärcher a vezměte svůj elektronický přístroj zpět do rukou. Na této stránce jsou zveřejněny všechny dokumenty potřebné k používání vašeho zařízení. FRV 50 ME značky Kärcher.

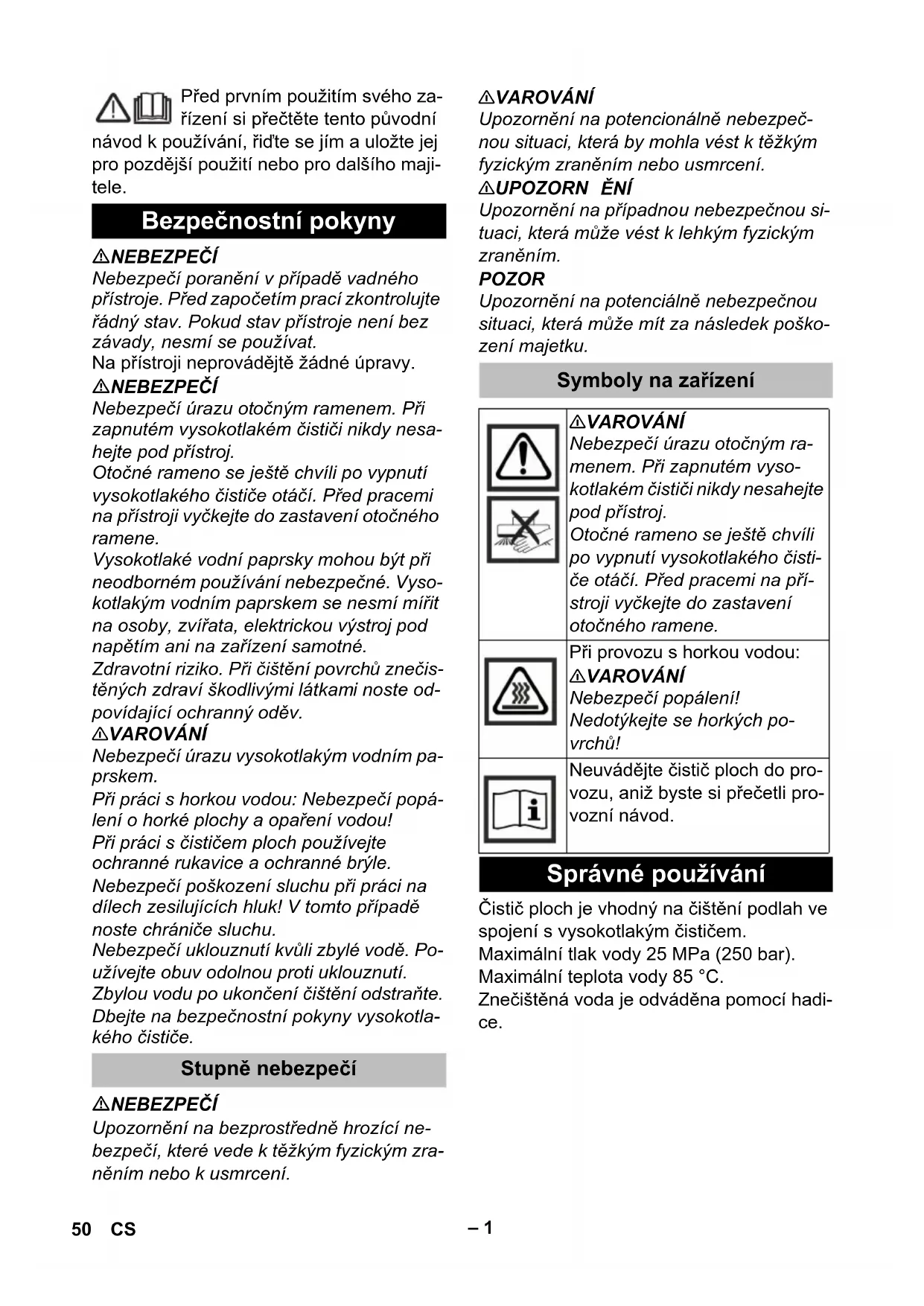

NÁVOD K OBSLUZE FRV 50 ME Kärcher
Před prvním použitím svého za- řízení si přečtěte tento původní návod k používání, řiďte se jím a uložte jej pro pozdější použití nebo pro dalšího majitele.
Bezpečnostní pokyny
⚠ NEBEZPEČÍ
Nebezpečí poranění v případě vadného přístroje. Před započetím prací zkontrolujte řádný stav. Pokud stav přístroje není bez závady, nesmí se používat.
Na přístroji neprovádějtě žádné úpravy.
⚠NEBEZPEČÍ
Nebezpečí úrazu otočným ramenem. Při zapnutém vysokotlakém čističi nikdy nesahejte pod přístroj.
Otočné rameno se ještě chvíli po vypnutí vysokotlakého čističe otáčí. Před pracemi na přístroji vyčkejte do zastavení otočného ramene.
Vysokotlaké vodní paprsky mohou být při neodborném používání nebezpečné. Vysokotlakým vodním paprskem se nesmí mířit na osoby, zvířata, elektrickou výstroj pod napětím ani na zařízení samotné.
Zdravotní riziko. Při čištění povrchů znečistěných zdraví škodlivými látkami noste odpovídající ochranný oděv.
⚠VAROVÁNÍ
Nebezpečí úrazu vysokotlakým vodním paprskem.
Při práci s horkou vodou: Nebezpečí popálení o horké plochy a opaření vodou!
Při práci s čističem ploch používejte ochranné rukavice a ochranné brýle.
Nebezpečí poškození sluchu při práci na dílech zesilujících hluk! V tomto případě noste chrániče sluchu.
Nebezpečí uklouznutí kvůli zbylé vodě. Používejte obuv odolnou proti uklouznutí.
Zbylou vodu po ukončení čištění odstraňte.
Dbejte na bezpečnostní pokyny vysokotlakého čističe.
Stupně nebezpečí
⚠NEBEZPEČÍ
Upozornění na bezprostředně hrozící nebezpečí, které vede k těžkým fyzickým zraněním nebo k usmrcení.
⚠VAROVÁNÍ
Upozornění na potencionálně nebezpečnou situaci, která by mohla vést k těžkým fyzickým zraněním nebo usmrcení.
⚠UPOZORN ěNÍ
Upozornění na případnou nebezpečnou situaci, která může vést k lehkým fyzickým zraněním.
POZOR
Upozornění na potenciálně nebezpečnou situaci, která může mít za následek poškození majetku.
Symboly na zařízení
⚠VAROVÁNÍ
Nebezpečí úrazu otočným ramenem. Při zapnutém vysokotlakém čističi nikdy nesahejte pod přístroj.
Otočné rameno se ještě chvíli po vypnutí vysokotlakého čističe otáčí. Před pracemi na přístroji vyčkejte do zastavení otočného ramene.
Při provozu s horkou vodou: ⚠VAROVÁNÍ
Nebezpečí popálení!
Nedotýkejte se horkých povrchů!
Neuvádějte čistič ploch do provozu, aniž byste si přečetli provozní návod.
Správné používání
Čistič ploch je vhodný na čištění podlah ve spojení s vysokotlakým čističem.
Maximální tlak vody 25 MPa (250 bar).
Maximální teplota vody 85 °C.
Znečištěná voda je odváděna pomocí hadice.
Ochrana životního prostředí
Obalové materiály jsou recyklovatelné. Obal nezahazujte do domácího
odpadu, nýbrž jej odevzdejte k opětovnému zužitkování.
Přístroj je vyroben z hodnotných recyklovatelných materiálů, které se dají dobře znovu využít. Likvidujte
proto staré přístroje ve sběrnách k tomuto účelu určených.
Informace o obsažených látkách (REACH)
Aktuální informace o obsažených látkách naleznete na adrese:
Aby byl možný bezporuchový provoz vysokotlakého čističe, je nutné používat vhodné vysokotlaké trysky.
Upozornění:
Požadované svazky trysek jsou koncipovány pro odpovídající vysokotlaký čistič a musí být objednány zvlášť.
Obrázek 1, viz přebal
1 Velikost trysky (příklad)
→ Velikost trysky lze zjistit na typovém štítku vysokotlakého čističe.
→ V tabulce zvolte sadu trysek vhodnou pro vysokotlaký čistič.
| Velikost trysky vyso-kotlaký čis-tič | Svazek try-sek | Velikost try-sek v sadě |
| 036...040 2.64 | 2-431.0 2x10 | + 20 |
| 041...045 2.64 | 2-432.0 2x11 | + 23 |
| 046...050 2.64 | 2-433.0 2x12 | + 26 |
| 051...080 2.64 | 2-982.0 2x20 | + 40 |
| 081...100 2.64 | 3-769.0 2x30 | + 40 |
| 101...125 2.64 | 3-768.0 2x38 | + 50 |
Obrázek 2, viz přebal
1 Těsnění
2 Otočné rameno
3 Tryska
4 Převlečná matice
→ Těsnění vložte do drážky otočného ramene.
→ Nasad'te trysku.
→ Trysku zlehka zašroubujte převlečnou maticí.
Upozornění:
Výstupní paprsek musí být namířen para- lelně k otočnému rameni.
Obrázek 3, viz přebal
→ Klíčovou plochu trysku (velikost klíče 10) nasměrujte paralelně k otočnému rameni.
→ Převlečnou matici (velikost klíče 22) utáhněte šroubovým klíčem.
→ Tento postup opakujte s druhým otočným ramenem.
Upozornění:
Nenasazujte trysky určené pro čistič ploch na proudnici vysokotlakého čističe.
Obrázek 4, viz přebal
→ Zašroubujte trysku injektoru do injektoru pomocí nástrčného klíče a rukou utáhněte (8 Nm). Nástrčný klíč je přiložen včetně sady trysek.
Obsluha
Obrázek 5, viz přebal
1 Ruční stříkací pistole s otočným regulá-
torem
2 Ruční stříkací pistole bez otočného regulátoru
3 Vsuvka, krátká
4 Vsuvka, dlouhá
Ve stavu při dodání je krátká vsuvka na- montována v přístroji pro použití na ruční stříkací pistoli s otočným regulátorem.
Při použití s ruční stříkací pistolí bez otočného regulátoru se musí krátká vsuvka vyšroubovat a nahradit přiloženou dlouhou vsuvkou.
Před montáží namažte O-kroužky vsuvky tukem.
Obrázek 6, viz přebal
→ Ruční stříkací pistoli vysokotlakého čističe připojte na čistič ploch a rukou utáhněte.
V případě potřeby dotáhněte klíčem na šrouby (vel. klíče 27).
⚠UPOZORNĚNÍ
Z hadicové přípojky vytéká silný proud znečištěné vody. Nepoužívejte čistič ploch bez hadice.
Obrázek 7, viz přebal
→ Před montáží namažte O-kroužek na konci hadice přiloženým tukem.
→ Nasad'te přiloženou hadici na hadicovou přípojku čističe ploch a zajistěte ji otočením.
→ Druhý konec hadice zavedte do odpadu a upevněte pomocí přiloženého suchého zipu.
Upozornění:
Pokud je to možné položte hadici bez stoupání. Maximální výtlačná výška odpadní vody je 1 m.
Pomocí přiložené upínací pásky je možné upevnit volný konec hadice (např. k mřížce odpadu)
V případě potřeby používat prodlužovací hadici (viz "příslušenství").
→ Při práci držte ruční stříkací pistoli a ru- kojet' čističe ploch oběma rukama.
→ Posouvejte čistič ploch tak, aby přiléhal těsně k očišťované ploše.
Zastavení provozu
→ Po provozu s horkou vodou vychladit čistič ploch, přepnutím na provoz se studenou vodou po dobu 2 minut.
→ V případě potřeby vypláchněte čistič ploch a nasávací hadici čistou vodou.
Péče
→ Přístroj chraňte před mrazem.
→ Štětiny při skladování nedeformujte.
Upozornění:
Pokud chcete trvale zajistit dobré sání, nepokládejte prosím čistič ploch po použití na štětinový věnec.
→ Vodicí kladky opláchněte po použití čistou vodou a po vysušení postříkejte penetrujícím mazivem.
Příslušenství
| Příslušenství: Objednací číslo | |
| Upevnění hadice (pří-savky k uchycení na kluzkých plochách) | 2.642-528.0 |
| Lapač nečistot (odlučo-vač hrubých nečistot) | 2.642-532.0 |
| Držák hadic (upevnění na zed') | 2.042-001.0 |
| Kartáčový věnec FRV 50 ME | 6.371-011.0 |
| Prodlužovací hadice 4.441-040.0 | |
Pomoc při poruchách
Rotační rameno se neotáčí:
→ Zkontrolujte znečištění čisticích trysek.
Snížení sacího výkonu:
→ Štětinový věnec je opotřebeny - nahrad'te jej za nový.
→ Došlo k ucpání odsávacího kanálu nebo hadice - vyčistěte odsávací kanál a hadici.
→ Došlo k ucpání trysky injektoru - vyčistěte trysku injektoru.
Rešpektujte bezpečnostné pokyny k vysokotlakovému čističu.
Stupne nebezpečenstva
⚠NEBEZPEČENSTVO
Plošný čistič je určený na čistenie podlahových plôch v spojení s vysokotlakovým čističom.
Obalové materiály láskavo nevyhadzujte do komunálneho odpadu, ale odovzdajte ich do zberne druhotných surovín.
Pre trvalé zabezpečenie dobrého výsledku odsávania neodkladajte plošný čistič po použití na štetinový veniec.
→ Vodiace kladky vypláchnite po použití čistou vodou a natrite po vyschnutí olejom.
