NÁVOD K OBSLUZE Solo T 1593.9 HDSA AL-KO

1 K tomuto návodu k použití ...... 196

1.1 Symboly na titulní straně.... 196
1.2 Vysvětlení symbolů a signálních slov. 196

2 Popis výrobku 196

2.1 Použití v souladu s určeným účelem.. 196
2.2 Možné chybné použití 197
2.3 Symboly na stroji.... 197
2.4 Bezpečnostní a ochranná zařízení..... 197
2.5 Přehled výrobku 198

3 Bezpečnostní pokyny.... 199

3.1 Obsluha.... 199
3.2 Osobní ochranné vybavení ..... 199
3.3 Bezpečnost na pracovišti 199
3.4 Bezpečnost osob, zvířat a věcných hodnot 199
3.5 Bezpečnost stroje.... 200
3.6 Zatížení hlukem.... 200
3.7 Zacházení s benzínem a olejem ..... 200

4 Vybalení a smontování traktoru ...... 200

5 Ovládací prvky 200

5.1 Standardní přístrojová deska ...... 201
5.2 brzdový a spojkový pedál...... 201
5.3 Ovládání převodovky (rychlost jízdy) . 201
5.4 Nožní hydrostatická převodovka ..... 201
5.5 Ovládání žací lišty 201

6 Uvedení do provozu.... 202

6.1 Kontrola žací lišty 202
6.2 Naplnění olejem 202
6.3 Naplnění palivem ......202
6.4 Kontrola tlaku v pneumatikách ..... 202
6.5 Kontrola bezpečnostních zařízení..... 202

6.5.1 Zkouška kontaktního spínače brzdy.... 202
6.5.2 Zkouška kontaktního spínače ža- cí lišty.... 203
6.5.3 Zkouška kontaktního spínače se- dačky 203

7 Provoz traktoru....203

7.1 Základní přípravná opatření .....203
7.2 Používání příslušenství ......203
7.3 Tlačení zahradního traktoru....203
7.4 Startování a zastavení motoru......204
7.5 Jízda s traktorem 204

7.5.1 Příprava jízdy při teplotách pod 10 °C ......204
7.5.2 Jízda s nožní hydrostatickou převodovkou....204
7.5.3 Jízda a sečení na svazích.....205
7.5.4 Sečení zahradním traktorem......205

8 Čištění zahradního traktoru....206
8.1 Čištění skříně, motoru a převodovky ..206
9 Přeprava....207
10 Údržba....207

10.1 Plán údržby....207
10.2 Plán mazání....208
10.3 Výměna kola....208
10.4 Startovací baterie .....209
10.5 Demontáž žací lišty .....209
10.6 Výměna klínového řemenu......210

11 Skladování....210
12 Pomoc při poruchách .....210
13 Záruka 211

1 K TOMUTO NÁVODU K POUŽITÍ

U německé verze se jedná o originální návod k použití. Všechny ostatní jazykové verze jsou překlady originálního návodu k použití.
- Před uvedením do provozu si bezpodmínečně pečlivě přečtěte tento návod k použití. To je předpokladem pro bezpečnou práci a bezproblémovou manipulaci.
Uchovávejte tento návod vždy tak, abyste si ho mohli přečíst, když budete potřebovat informace o stroji.
Předávejte dalším osobám pouze výrobek s tímto návodem k použití.
Přečtěte a dodržujte bezpečnostní pokyny a varování uvedená v tomto návodu.
Zahradní traktory se dodávají v různých variantách vybavení. Všimněte si prosím, že se obrázky mohou nepatrně lišit od originálu. Pokud byste měli potíže s porozuměním popisům, obraťte se prosím na odbornou dílnu nebo na výrobce.
■ Dodržujte přiložený montážní návod a návod k použití benzinového motoru.

1.1 Symboly na titulní straně

Symbol Význam

Před uvedením do provozu si bezpodmínečně pečlivě přečtěte tento návod k použití. To je předpokladem pro bezpečnou práci a bezproblémovou manipulaci.

Návod k použití

Benzinový stroj neprovozujte v blízkosti otevřených plamenů nebo zdrojů tepla.

1.2 Vysvětlení symbolů a signálních slov

NEBEZPEČÍ!

Označuje bezprostředně hrozící nebezpečnou situaci, která – pokud se jí nevyhnete – má za následek smrt nebo vážné zranění.

VÝSTRAHA!

Označuje možnou nebezpečnou situaci, která – pokud se jí nevyhnete – může mít za následek smrt nebo vážné zranění.

OPATRNĚ!

Označuje možnou nebezpečnou situaci, která by mohla mít za následek menší nebo středně těžké zranění, pokud se jí nevyhnete.

POZOR!

Označuje situaci, která by mohla mít za následek věcné škody, pokud se jí nevyhnete.

UPOZORNĚNÍ

Speciální pokyny pro lepší srozumitelnost a manipulaci.

2 POPIS VÝROBKU

Zahradní traktory s bočním výhozem se vyrábějí v různých provedeních. Dbejte prosím u následujících popisů v tomto návodu k obsluze na to, abyste si přečetli popis odpovídající vašemu zahradnímu traktoru.

Vlastnosti vašeho zahradního traktoru:

■ Převodovka: Nožní hydrostatická
■ Spojka nože: elektromagnetická
Žací ústrojí pro boční výhoz včetně uzávěru pro mulčování

Rozdíly jednotlivých typů:

Typ motoru
Výkon motoru
■ Šířky řezu: 95 cm a 110 cm

Při provádění se šířkou řezu 110 cm: Mulčovací uzávěr je současně veden při nepoužívání.

2.1 Použití v souladu s určeným účelem

Zahradní traktor je určený pro sečení soukromých zahrad kolem domů a zahrádek se sklonem svahu max. 10° (18 %). Doplňkové využívání, jako například mulčování, je dovoleno jen s použitím originálního příslušenství a při dodržení maximálních hodnot zatížení.

Tento přístroj je určen výhradně jen k použití v soukromém sektoru. Jakékoliv jiné používání a dále nepovolené přestavby a dodatečné montáže

budou považovány za použití k jinému než určenému účelu a mají za následek zánik záruky, dále ztrátu konformity (značka CE) a odmítnutí jakékoli odpovědnosti za škody způsobené uživateli nebo třetí straně ze strany výrobce.

2.2 Možné chybné použití

Zahradní traktor není koncipovaný pro použití k podnikatelským účelům ve veřejných parcích, sportovištích, zemědělství a lesnictví.

VÝSTRAHA!

Nebezpečí způsobené přetížením zahradního traktoru!

Při používání přívěsu dbejte zvláště na to, aby nedošlo k překročení přípustných zatížení v tahu a stoupání/sklonu. Jejich překročení může přetěžovat brzdný výkon zahradního traktoru a vést k nebezpečným situacím!

UPOZORNĚNÍ

Dbejte na to, že zahradní traktor nemá schválení k provozu na veřejných komunikacích a nesmí se tedy provozovat na veřejných komunikacích!

2.3 Symboly na stroji

Před uvedením do provozu si přečtěte návod k použití!

Během sečení se musí další osoby, zvláště děti a zvířata, zdržovat v bezpečné vzdálenosti od pracovního prostoru.

Před prováděním opravárenských a údržbářských prací vytáhnout klíč ze zapalování!

Pozor nebezpečí! Nohy a ruce udržujte dál od řezacího ústrojí!

Nejezdit na svazích se sklonem větším jak 10° (18%)!

Nebezpečí: Zde nevstupovat!

Nebezpečí popálení horkým povrchem!

2.4 Bezpečnostní a ochranná zařízení

VÝSTRAHA!

Nebezpečí v důsledku odstranění nebo manipulace s bezpečnostním zařízením!

Jakýkoli provoz s odstraněným nebo manipulovaným bezpečnostním zařízením je zakázaný. Vadná bezpečnostní zařízení se musí neprodleně opravit nebo vyměnit!

K bezpečnostním zařízením patři především:

■ Kontaktní spínač brzdy
■ Kontaktní spínač žací lišty
Mulčovací uzávěr
■ Kontaktní spínač sedačky
Kryt žací lišty
Kryt bočního výhozu

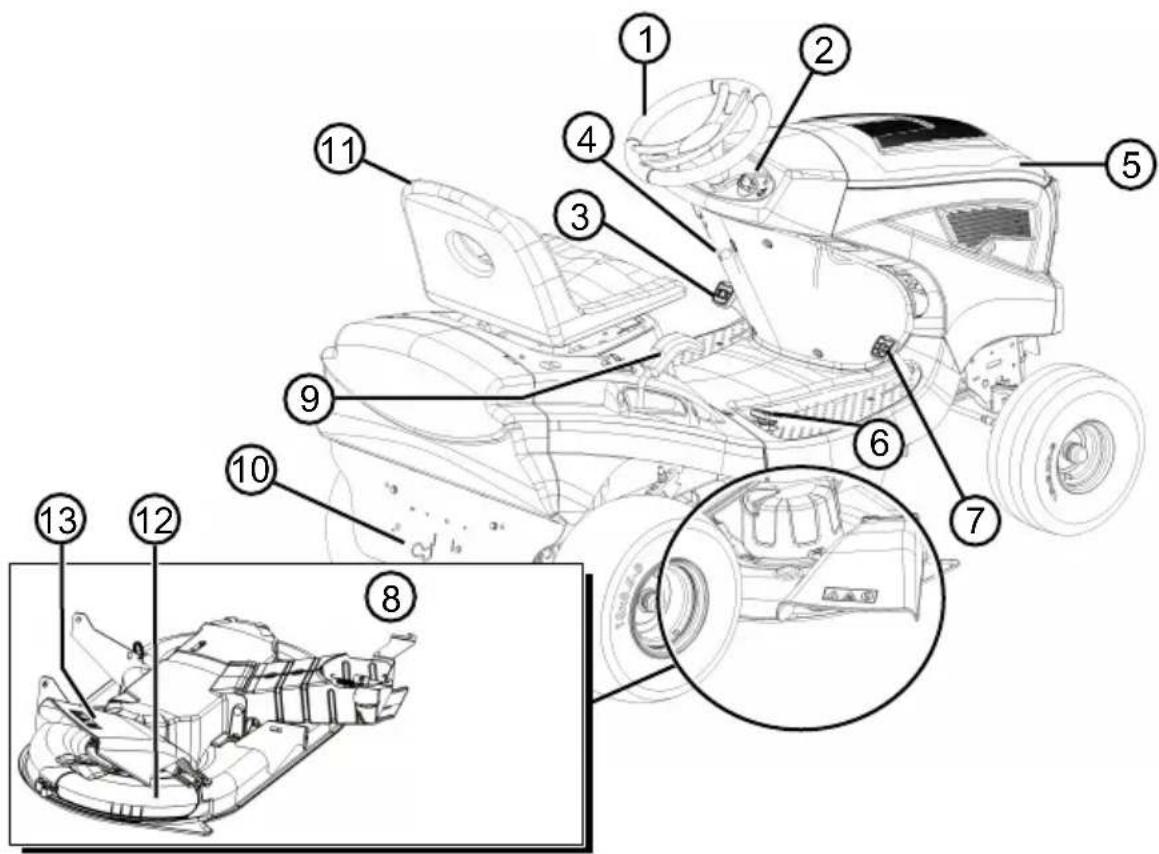

2.5 Přehled výrobku

1 Volant 8 Žací lišta
2 Přístrojová deska 9 Nastavení výšky střihu
3 Brzdový pedál 10 Obtok převodovky
4 Stavěcí páka brzdového pedálu 11 Sedadlo řidiče
5 Kryt motoru 12 Mulčovací uzávěr
6 Ovládání převodovky dozadu 13 Kryt bočního výhozu
7 Ovládání převodovky dopředu

3 BEZPEČNOSTNÍ POKYNY

NEBEZPEČÍ!

Nebezpečí života a nebezpečí nejtěž- ších zranění!

Neznalost bezpečnostních pokynů obsluhy může vést k těžkým zraněním a dokonce k smrti.

Než stroj použijete, respektujte všechny bezpečnostní pokyny a pokyny k obsluze tohoto návodu k použití i návody k použití, na které jste byli odkázáni.

Všechny dodané dokumenty uscho-vejte pro budoucí použití.

3.1 Obsluha

■ Mladiství mladší 16 let nebo osoby, které nejsou seznámeny s návodem k použití, ne-smějí stroj používat. Respektujte eventuální bezpečnostní předpisy dané země týkající se minimálního věku uživatele.
■ Neobsluhujte stroj pod vlivem alkoholu, drog nebo léků.

3.2 Osobní ochranné vybavení

Aby se předešlo zranění hlavy a končetin, jakož i poškození sluchu, je třeba nosit oděv a ochranné vybavení podle předpisů.
Oděv musí být účelný (těsně přiléhající) a ne-smí nijak omezovat. U dlouhých vlasů se musí povinně nosit vlasová síťka. Nikdy nenoste volné díly ošacení nebo doplňky, které by se mohly vtáhnout do přístroje, např. šály, široké košile, dlouhé řetízky kolem krku.

Osobní ochranné vybavení se skládá z:

• ochrana sluchu a ochranné brýle
  dlouhé kalhoty a pevná obuv
  ochranné rukavice

3.3 Bezpečnost na pracovišti

■ Pracujte jen za denního světla nebo za velmi jasného umělého osvětlení.
Přístroj používejte jen na pevném a rovném podkladu a ne v šikmé poloze.
■ Dbejte na stabilitu.

3.4 Bezpečnost osob, zvířat a věcných hodnot

Stroj používejte jen k té práci, pro kterou je určen. Použití k jinému než určenému účelu může mít za následek poranění i poškození věcných hodnot.

■ Majitel je zodpovědný za nehody s jinými osobami a za jejich majetek.
■ Třetí osoby držte stranou nebezpečné oblasti.
■ Stroj zapněte jen tehdy, jestliže se v pracovní oblasti nenacházejí žádné osoby a zvířata.
Udržujte bezpečnostní odstup od osob a zvířat, resp. vypněte přístroj, když se přiblíží osoby nebo zvířata.
■ Na zařízení neberte žádné cestující.
Nemiřte výfukovým paprskem motoru nikdy na osoby a zvířata, jakož i na hořlavé produkty a předměty.
Nikdy nesahejte do sací a větrací mřížky, když běží motor. Rotující části přístroje mohou způsobit zranění.
Přístroj vypněte vždy, když ho nepotřebujete, např. při přechodu na jinou pracovní oblast, při údržbě a opravách, při tankování směsi benzínu a oleje.
Nesečte za bouřky. Traktor nemá ochranu před úderem blesku.
■ Vždy sekejte příčně ke svahu.
Zahradní traktor může svou vlastní hmotností způsobit vážná poranění. Při nakládání a vykládání zahradního traktoru pro přepravu v autě nebo na přívěsu postupujte velmi opatrně.
Tento zahradní traktor se nesmí tahat. Pro přepravu na veřejných komunikacích se musí používat vhodné vozidlo.
Neprovozujte zahradní traktor ve špatně větraných prostorách (např. garáži). Výfukové plyny obsahují jedovatý kysličník uhelnatý a jiné škodlivé látky.
Přístroj vypněte ihned, pokud se stane úraz, abyste zabránili dalším poraněním a věcným škodám.
■ Stroj nikdy nepoužívejte s opotřebovanými nebo vadnými díly. Opotřebované nebo vadné díly přístroje mohou zapříčinit těžké úrazy.
■ Používejte pouze originální náhradní díly a originální příslušenství.
Před každým použitím: Zkontrolujte všechna bezpečnostní zařízení, jak je popsáno v tom-to návodu.
Nepoužívaný přístroj ukládejte mimo dosah dětí.
Děti a mladistvé poučte, aby si se zařízením nehráli.

3.5 Bezpečnost stroje

Přístroj používejte jen za následujících podmínek:

Přístroj není znečištěný.
■ Stroj nevykazuje žádná poškození.
Všechny ovládací prvky fungují.

Přístroj nepřetěžujte. Je určen pro lehké práce v soukromém sektoru. Přetížení vedou k poškození stroje.

Přístroj nikdy nepoužívejte s opotřebovanými nebo vadnými díly. Poškozené díly vždy vy-měňte za originální náhradní díly výrobce. Je-li stroj provozován s opotřebenými nebo poškozenými díly, nemohou být vůči výrobci uplatňovány nároky na záruční plnění.

UPOZORNĚNÍ

Opravářské činnosti smí provádět pouze kompetentní odborné provozovny nebo náš servis.

3.6 Zatížení hlukem

Určitému zatížení hlukem nelze u tohoto stroje zabránit. Hlučné práce provádějte v doporučených a určených dobách. Dodržujte event. doby klidu a pracovní dobu omezte na minimum. Ke své osobní ochraně a k ochraně v blízkosti se nacházejících osob noste vhodnou ochranu sluchu.

3.7 Zacházení s benzínem a olejem

NEBEZPEČÍ!

Nebezpečí výbuchu a požáru

Vytékající směs benzínu a vzduchu způsobuje výbušnou atmosféru. Vznět, výbuch a požár mohou při neodborném zacházení s palivem vést k těžkým úrazům a dokonce k smrti.

■ Při zacházení s benzínem nekuřte.
■ Manipulujte s benzínem pouze venku a nikdy ne v uzavřených místnostech.
- Bezpodmínečně dodržujte v následujícím uvedená pravidla chování.

Přepravujte a skladujte benzín a olej výlučně v nádržích, které jsou k tomu schválené. Zabezpečte, aby k uskladněnému benzínu a oleji neměly přístup děti.
Zajistěte kvůli prevenci kontaminace půdy (ochrana životního prostředí), aby při tankování neunikl do půdy žádný benzín ani olej. K natankování používejte trychtýř.

Nikdy netankujte přístroj v uzavřeném prostoru. Na podlaze se mohou nashromáždit benzínové výpary a může nastat vznět nebo dokonce výbuch.
Neprodleně setřete rozlity benzín z přístroje a z podlahy. Textilie, kterými jste benzín utírali, nechejte vyschnout na dobře větraném místě, než je zlikvidujete. V jiném případě by mohlo nastat náhlé samovznícení.
■ Pokud jste benzín rozlili, vznikají benzínové výpary. Proto nestartujte přístroj na stejném místě, ale nejméně v 3 m vzdálenosti.
Zabraňte kontaktu kůže s ropnými produkty. Nevdechujte benzínové výpary. K natankování si vždy berte pracovní rukavice. Pravidelně vyměňujte a čistěte svůj ochranný oděv.
Dbejte na to, aby Vaše šaty nepříšly do kontaktu s benzínem. Oděv ihned vyměňte, pokud se na něj dostal benzín.
Nikdy netankujte přístroj s běžícím nebo horkým motorem.

4 VYBALENÍ A SMONTOVÁNÍ TRAKTORU

Při vybalování a montáži traktoru dodržujte přiložený montážní návod.

UPOZORNĚNÍ

Také dodržujte přiložený návod k použití benzinového motoru.

VÝSTRAHA!

Nebezpečí v důsledku neúplné montáže!

Zahradní traktor se nesmí provozovat, pokud není kompletně smontovaný! Provedte všechny montážní práce popsané v montážním návodu. V případě pochybností se před uvedením do provozu zeptejte odborníka, zda byla montáž provedena správně! Vyzkoušejte všechna bezpečnostní a ochranná zařízení, zda jsou k dispozici a jsou funkční.

5 OVLÁDACÍ PRVKY

V následujícím odstavci jsou popsány ovládací prvky zahradního traktoru s bočním výhozem. Dbejte prosím na to, abyste si přečetli popis odpovídající vašemu zahradnímu traktoru.

5.1 Standardní přístrojová deska

V následujícím odstavci budou vysvětleny prvky standardní přístrojové desky (01).

Ovládání otáček motoru (01/2)

UPOZORNĚNÍ

Mějte na paměti, že ovládání regulátoru ovlivňuje při jízdě rychlost traktoru!

Posouváním regulátoru (01/2) se zvyšují a snižují otáčky motoru a ve zcela horní poloze se připojí sytič.

Připojení sytiče: Regulátor (01/2) posuňte až nahoru ke značce sytiče. Tuto polohu používejte výhradně ke startování motoru.

Upozornění: Některé varianty traktoru disponují samostatným knoflíkem sytiče (01/1) na přístrojové desce. Ten se musí při startu traktoru dodatečně vytáhnout. Pokud motor běží, knoflík opět pomalu zasouvat!

Sečení: V této poloze běží motor s maximálními otáčkami.

Volnoběh: V této poloze běží motor s nejnižšími otáčkami.

Zámek zapalování (01/3, 05)

Poloha Funkce

0 Motor vypnutý.Klíč zapalování se může vytáhnout.

I Světlomety zapnuty.Po nastartování motoru se v této poloze zapnou světlomety (volitelně).

II Provozní poloha, když motor běží.

III Startovací poloha pro nastartování motoru.Jakmile motor běží, klíček uvolněte.Ten se vrátí zpět do provozní polohy II.

5.2 brzdový a spojkový pedál

Brzda: Když sešlapnete pedál (03/1) úplně dolů, uvede se v činnost brzda u převodovky, traktor zastaví.
Parkovací brzda: Když při sešlápnutém brzdovém/spojkovém pedálu (03/1) zatáhnete

stavěcí páku (03/2) nahoru, brzda se zajistí. Opětovným sešlápnutím pedálu se brzda uvolní.

5.3 Ovládání převodovky (rychlost jízdy)

Zahradní traktory jsou vybaveny nožní hydrostatickou převodovkou.

Pro jízdu dopředu a jízdu vzad jsou na pravé straně umístěny dva samostatné pedály.

Směr jíz-dy	Popis
Dopředu	Při jízdě dopředu sešlápněte přední pedál (02/2).
Zpětný chod	Při jízdě dozadu sešlápněte zadní pedál (02/1).Upozornění: Je-li sešlápnutý jen pedál pro jízdu dozadu, je žací lišta odpojena.Sečení při jízdě dozadu: viz Kapitola 7.5.4.2 "Sečení při jízdě dozadu", strana 205.

5.4 Nožní hydrostatická převodovka

Nožní hydrostatická převodovka se ovládá dvěma pedály (02/1 a 02/2).

K rozjezdu uvolněte s motorem v chodu nejdříve parkovací brzdu tím, že sešlápnete brzdový pedál (03/1) a poté stisknete pedál (02/2) k jízdě dopředu nebo pedál (02/1) k jízdě dozadu. Čím dále pedál sešlápnete, tím rychleji pojedete ve zvoleném směru.

Jízda vpřed: Sešlápněte na pravé straně přední pedál (02/2).

Couvání: Sešlápněte na pravé straně zadní pedál (02/1).

5.5 Ovládání žací lišty

Nastavení výšky sečení

Výšku žací lišty zahradního traktoru lze v několika stupních nastavit pákou (04/1) vpravo vedle sedadla řidiče.

1. Pohybujte nastavovací pákou (04/1) v požadovaném směru. Páka dolů znamená nízkou výšku střihu, páka nahoru vysokou výšku střihu.

Zapnutí žací lišty

Elektrické zapnutí: Vpravo vedle sedadla řidiče se nachází spínač (03/3). Tím zapnete žací lištu.

6 UVEDENÍ DO PROVOZU

VÝSTRAHA!

Nebezpečí v důsledku neúplné montáže!

Zahradní traktor se nesmí provozovat, pokud není kompletně smontovaný!

Provedte všechny montážní práce popsané v montážním návodu. V případě pochybností se před uvedením do provozu zeptejte odborníka, zda byla montáž provedena správně!

Vyzkoušejte všechna bezpečnostní a ochranná zařízení, zda jsou k dispozici a jsou funkční.

6.1 Kontrola žací lišty

Před používáním se vždy musí vizuálně zkontrolovat, zda žací nástroj, upínací svorník a celá žací jednotka nejsou opotřebené nebo poškozené. Aby se zabránilo nevyváženému chodu, musí se opotřebené nebo poškozené nože nahradit novými.

6.2 Naplnění olejem

Před prvním uvedením do provozu se musí motor naplnit olejem. Dodržujte při tom prosím návod výrobce motoru. Dbejte také na to, že stav oleje se musí v pravidelných intervalech kontrolovat a olej se musí eventuálně doplnit.

6.3 Naplnění palivem

VÝSTRAHA!

Nebezpečí při nakládání s palivem!

Palivo je vysoce hořlavé. Palivovou nádrž naplňujte jen na volném prostranství! Nekuřte! Netankujte s běžícím nebo horkým motorem!

K natankování používejte vhodný trychtýř nebo plnicí hubici, aby se palivo nemohlo vylít na motor, na kryt nebo na zem.

Z bezpečnostních důvodů se musí uzávěr palivové nádrže a ostatní plnicí uzávěry při poškození vyměnit.

Pokud palivo přeteklo, nesmí se motor startovat. Místa na traktoru znečištěná palivem se musí očistit a rozlité palivo se musí ze země, z motoru a krytu odsát a setřít hadrem.

Dokud palivové výpary nevyprchají, je nutné se vyvarovat jakéhokoli pokusu o nastartování.

Palivo uchovávejte jen v nádobách k tomu určených.

Používejte bezolovnatý benzin, min. ROZ 91.

Naplnění nádrže (06)

1. Zastavte popřípadě motor a z bezpečnostních důvodů vytáhněte klíč ze zapalování.
2. Počkejte, až se motor trochu ochladí (nebezpečí exploze od vzníceného paliva!).
3. Otevřete kryt motoru.

4. Otevřete kryt palivové nádrže (06/1) a naplňte palivo.
   Upozornění: Zamezte přeplnění palivové nádrže!

5. Uzavřete uzávěr palivové nádrže (06/1).

6. Uzavřete kryt motoru.

6.4 Kontrola tlaku v pneumatikách

■ Tlak v pneumatikách kontrolujte v pravidelných intervalech.
■ Požadovaný tlak vzduchu odečtěte na pneumatikách (doporučení 1 bar).

UPOZORNĚNÍ

1 PSI = 0,07 bar.

Tlak v pneumatikách se může kontrolovat a vzduch doplňovat běžnou nožní hustilkou.

6.5 Kontrola bezpečnostních zařízení

Bezpečnostní zařízení se musí před každým na- startováním zahradního traktoru zkontrolovat.

VÝSTRAHA!

Nebezpečí při kontrole bezpečnostních zařízení!

Kontrola bezpečnostních zařízení se smí provádět jen z místa řidiče a když se v blízkosti nenachází žádné další osoby nebo zvířata!

Všechny zkoušky provádějte na rovném podkladu, aby se zahradní traktor nemohl nechtěně rozjet.

6.5.1 Zkouška kontaktního spínače brzdy

Kontaktní spínač brzdy zajišťuje, aby nebylo možné nastartovat motor, když nebude zatažena brzda.

1. Motor je vypnut.
2. Sedněte si na sedadlo řidiče.
3. Povolte parkovací brzdu tím že sešlapnete brzdový pedál (03/1).
4. Zkuste nastartovat motor (klíček v zapalování v poloze III).

UPOZORNĚNÍ

Motor se nesmí nastartovat!

6.5.2 Zkouška kontaktního spínače žací lišty

Kontaktní spínač žací lišty zajištuje, že se motor nedá nastartovat, když je aktivovaná žací lišta.

1. Motor je vypnut.
2. Sedněte si na sedadlo řidiče.
3. Sešlápněte brzdový pedál (03/1) a zatáhněte ruční brzdu (03/2).
4. Zapněte žací lištu (03/3).
5. Zkuste nastartovat motor (klíček v zapalování v poloze III).

UPOZORNĚNÍ

Motor se nesmí nastartovat!

6.5.3 Zkouška kontaktního spínače sedačky

Kontaktní spínač sedačky zajišťuje, že se motor zastaví, jakmile už se při zapnuté žací liště na sedadle řidiče nenachází žádná osoba.

1. Sedněte si na sedadlo řidiče.
2. Sešlápněte brzdový pedál (03/1) a zatáhněte ruční brzdu (03/2).
3. Nastartujte motor a nechte ho běžet s maxi- málními otáčkami.
4. Zapněte žací lištu.
5. Odlehčete sedadlo tím, že vstanete (nesestupujte!).

UPOZORNĚNÍ

Motor se musí zastavit!

7 PROVOZ TRAKTORU

VÝSTRAHA!

Nebezpečí způsobená nedostatečnou znalostí zahradního traktoru!

Před nastartováním traktoru si důkladně přečtěte návod k obsluze!

Dbejte zvláště na všechna bezpečnostní upozornění!

Všechny montážní práce a práce k uvedení do provozu provádějte svědomitě.

V případě pochybností se ptejte výrobce!

7.1 Základní přípravná opatření

Během sečení noste vždy pevnou obuv a dlouhé kalhoty. Nesečte nikdy bosí nebo s otevřenými sandály.
Zkontrolujte dokonale pozemek, na kterém bude zahradní traktor používán, a odstraňte všechny kameny, klacky, dráty, kosti a ostatní cizí předměty, které by se mohly zachytit a být odhozeny. I během sečení dávejte pozor na cizí předměty.
■ Proved'te všechny práce popsané v uvedení do provozu. To platí zvláště pro zkoušku bezpečnostních zařízení.
K tahání nákladu používejte jen závěsné zařízení! Nepřekračujte zatížení tažného zařízení.
■ Přeprava předmětů na zahradním traktoru je zakázána!

7.2 Používání příslušenství

VÝSTRAHA!

Nebezpečí při používání nesprávného příslušenství nebo nesprávným používáním příslušenství!

Používejte vždy jen originální příslušenství výrobce traktoru!

Dbejte na předpisy pro používání v přiloženém návodu k obsluze příslušného zařízení!

Používáním nepřípustného příslušenství nebo nesprávným používáním můžou vzniknout velká nebezpečí pro obsluhu a třetí osoby. Zahradní traktor by mohl být přetížený. To může vést k vážným nehodám.

7.3 Tlačení zahradního traktoru

OPATRNĚ!

Nebezpečí při tlačení na šikmých plochách!

Zahradní traktor tlačte jen na vodorovných plochách! Na šikmých plochách by mohl traktor nekontrolovaně sjet dolů.

S hydrostatickou převodovkou

Páčka obtoku (07/1) se nachází zadní stěně (07/2).

Odblokování obtokového ventilu:

1. Páčku obtoku (08/1) zasuňte dolů a nechejte ji zaskočit.

2. Povolte brzdu.

⇒ Zahradní traktor je nyní možné tlačit.

7.4 Startování a zastavení motoru

VÝSTRAHA!

Nebezpečí úrazu zásahem blesku

Přístroj není nijak chráněn proti zásahu blesku.

Nesečte za bouřky.

Nastartování motoru

1. Sedněte si na místo řidiče.
2. Úplně sešlápněte brzdový pedál (03/1) na le- vé straně a zajistěte ho stavěcí pákou (03/2).
3. Ujistěte se, že žací ústrojí NENÍ zapnuté. Zkontrolujte přitom polohu kolébkového spínače (03/3).
4. Pohybujte regulátorem otáček motoru (01/2) k hornímu dorazu. Podle varianty vybavení se tam nachází značka sytiče. Pokud ne, za-táhněte za samostatný knoflík sytiče (01/1).
5. Zasuňte klíč zapalování do zámku zapalování (05).
6. Otočte klíčem zapalování do polohy „III“ a držte jej tam tak dlouho, dokud motor neběží. Upozornění: Na ochranu startovací baterie by startování nemělo trvat déle než cca 5 sekund.
7. Klíč zapalování pak uvolněte, ten zaskočí automaticky do polohy „II“.
8. Pohybujte regulátorem (01/2) pro otáčky motoru do provozní polohy. U varianty vybavení s knoflíkem sytiče ho opět zatlačte (01/1).

Vypnutí motoru

1. Vypněte žací lištu (03/3).
2. Nastavte regulátor (01/2) otáček motoru do polohy volnoběh.
3. Sešlápněte brzdový pedál (03/1) a zajistěte ho stavěcí pákou (03/2).
4. Otočte klíčem zapalování (05) do polohy „0“.
5. Vytáhněte klíček ze zapalování.

VÝSTRAHA!

Nebezpečí od horkého motoru!

Při zastavení motoru dbejte, aby horké části motoru (například tlumič výfuku) nemohly zapálit žádné předměty nebo materiály nacházející se v blízkosti traktoru!

7.5 Jízda s traktorem

VÝSTRAHA!

Nebezpečí v důsledku nepřizpůsobené rychlosti!

Jezděte zvláště na začátku pomalu, abyste si na chování traktoru při jízdě a brzdění zvykli!

Před každou změnou směru se musí rychlost jízdy snížit tak, aby si řidič vždycky zachoval kontrolu nad zahradním traktorem a ten se také přitom nemohl převrátit!

Váš traktor je poháněný nožní hydrostatickou převodovkou.

7.5.1 Příprava jízdy při teplotách pod 10 °C

1. Ujistěte se, že žací ústrojí NENÍ zapnuté. Zkontrolujte přitom kolébkový spínač (03/3).
2. Nastartujte motor a nechejte jej pro optimalizaci viskozity oleje v převodovce cca. 30 sekund zahřát. Poté můžete s traktorem jezdit. Žací lišta by se měla zapínat teprve tehdy, až motor několik minut běží.

7.5.2 Jízda s nožní hydrostatickou převodovkou

1. Sešlápněte brzdový pedál (03/1) a zajistěte ho stavěcí pákou (03/2).
2. Nastavte žací ústrojí na nejvyšší výšku střihu (04/1).
3. Nastartujte motor.
4. Sešlápněte brzdu (03/1).
5. Sešlápněte pomalu nožní pedál pro požadovaný směr jízdy:

■ Dopředu: Nožní pedál (02/2)
■ Dozadu: Nožní pedál (02/1)

1. Čím dále pedál sešlapnete, tím rychleji se traktor ve zvoleném směru pohybuje.

2. Pro zastavení uvolněte nožní pedál a sešlápněte brzdový pedál (03/1).

UPOZORNĚNÍ

Vždy když traktor opustíte, zatáhněte stavěcí páku při sešlápnutém brzdovém pedálu, aby se traktor nemohl rozjet!

7.5.3 Jízda a sečení na svazích

VÝSTRAHA!

Nebezpečí způsobené chybou při jízdě a sečení!

Při jízdě na svazích je potřeba zvláštní opatrnosti! Neexistuje žádný „bezpečný“ svah.

Dbejte prítom zvlášť následujících bezpečnostních pokynů!

Pokud by kola prokluzovala nebo traktor při jízdě do stoupání uvízl, žací lištu a přídavná zařízení rozpojte. Poté pomalou jízdou dolů přímým směrem svah opustit!

Plný sběrný koš zvyšuje vlivem své hmotnosti nebezpečí převrhnutí zahradního traktoru!

■ Nejezděte na svazích se sklonem větším jak 10° (18 %). Příklad: odpovídá to výškovému rozdílu 18 cm na jeden metr délky.
■ Nerozjíždějte se trhavě.
■ Nebrzděte trhavě.
■ Udržujte nízkou rychlost jízdy.
■ Nejezděte napříč svahu.
■ Neakcelerujte príliš silně.
■ Neřidte trhavě.

7.5.4 Sečení zahradním traktorem

Aby byl výsledek sečení čistý, musí se rychlost jízdy přizpůsobit podmínkám sečení. Pro sečení zvolte maximálně 2/3 možné rychlosti jízdy na pedálu. Maximální rychlost traktoru je určena výhradně pro režim pojíždění bez zapnuté žací lišty.

V normálním případě činí výška sečení 4–5 cm. To odpovídá 2. nebo 3. Západka nastavení výšky (04/1). Při vlhké a mokré trávě sečte prosím s vyšší výškou střihu.

Při velmi vysoké trávě je vhodné sečení ve dvou záběrech. Při prvním záběru nastavte žací lištu na maximální výšku střihu. Při druhém záběru ji pak můžete nastavit na požadovanou výšku.

7.5.4.1 Zapojení žacího ústrojí

UPOZORNĚNÍ

Žací lišta může být připojena teprve poté, co se motor již cca. jednu minutu zahřivá!

Při připojování žací lišty by zahradní traktor neměl stát ve vysoké trávě.

1. Nastartujte motor.
2. Pohybujte regulátorem (01/2) pro otáčky motoru do provozní polohy.
3. Nastavte žací ústrojí na nejvyšší výšku střihu (04/1).
4. Kolébkovým přepínačem (03/3) zapněte žací lištu (poloha „I“).
5. Ruční pákou (04/1) nastavte požadovanou výšku střihu.
6. Rozjed'te se s traktorem.

7.5.4.2 Sečení při jízdě dozadu

UPOZORNĚNÍ

Je-li sešlápnutý jen pedál převodovky pro jízdu dozadu, je žací lišta odpojena.

1. Stiskněte tlačítko "sečení dozadu" (01/4) a během 5 sek. Pedál (02/1) pro jízdu dozadu.

VÝSTRAHA!

Nebezpečí nehody při sečení dozadu!

Dbejte na zadní okolí při sečení dozadu! Sečení dozadu provádějte, jen když je to nutné!

7.5.4.3 Odpojení žací lišty

VÝSTRAHA!

Nebezpečí od dobíhajících nožů!

Otáčející se/dobíhající řezný nůž může pořezat ruce a nohy! Proto mějte ruce a nohy dále od řezných nástrojů!

1. Kolébkovým přepínačem (03/3) vypněte žací lištu (poloha „0“).

Žací lištu je možné odpojit jak v klidu tak i během jízdy traktoru.

Žací lištu odpojujte vždy, když přejíždíte jiné plochy než sečené.

7.5.4.4 Mulčování

Pro optimální výsledek mulčování by se měl trávník sekat pravidelně (asi 1x až 2x týdně). Přitom sečte 1/3 výšky trávy (například 6 cm vysoký trávník posečte o 2 cm). Posekaná tráva se tak čistě zapracuje do zbylého trávníku.

Změna nastavení pro boční výhoz při mulčování

Mulčovací souprava je součástí dodávky. Mulčovací uzávěr se u zahradního traktoru s šířkou řezu 110 cm nachází na žacím ústrojí nalevo. U zahradního traktoru se šířkou řezu 95 cm je mulčovací uzávěr volně přiložen.

VÝSTRAHA!

Nebezpečí v důsledku neúplné nebo poškozené montáže.

Zahradní traktor se smí provozovat pouze v případě, že je namontována šachta bočního výhozu. Jestliže není namontována, je provoz zakázán, protože hrozí nebezpečí zásahu do nožů žacího ústrojí. Poškozené části ochranných zařízení vždy ihned vyměňte za originální díly.

VÝSTRAHA!

Nebezpečí při změně vybavení ochrany žacího ústrojí.

Vybavení zahradního traktoru se smí vyměňovat jedině s vypnutým motorem a vytaženým klíčkem ze zapalování.

Při změně vybavení bočního výhozu na režim mulčování postupujte následujícím způsobem:

1. Vypněte motor.
2. Vytáhněte klíček ze zapalování a uložte ho na místo, kam nemají přístup cizí osoby.
3. Zvedněte šachtu (24/1) boční výhozu (24/a).
4. Vsad'te mulčovací uzávěr (24/2) na žací ústrojí (24/b).
5. Zajistěte mulčovací uzávěr přidržovací svorkou (24/3, 24/c).
6. Zkontrolujte správné usazení mulčovacího uzávěru (24/2).

Při provádění se šířkou řezu 110 cm (25)

Vyjmutí mulčovacího uzávěru (25/1):

1. Uvolněte sponu (25/2).
2. Mulčovací uzávěr vyjměte z aretace (25/3).

7.5.4.5 Interval sečení

Zohledněte, že tráva roste různě rychle v různých obdobích. Začátkem jara se doporučuje kratší interval sečení. Když růst trávy v průběhu roku zpomaluje, prodlužte interval sečení.

Pokud tráva nebyla sečena delší dobu, provedte sečení nejprve s vyšším nastavením střihu a potom o dva dny později ještě jednou s nižším nastavením střihu.

7.5.4.6 Sečení vysoké trávy

Když tráva vyrostla do větší než obvyklé výšky nebo když je vlhká, posečte trávník s vyšším nastavením střihu. Potom trávník posečte ještě jednou s nižším, normálním nastavením střihu.

7.5.4.7 Údržba řezacích nožů

Během celé sezóny sečení dbejte, aby byl řezací nůž ostrý, aby se předešlo vytrhávání a roztrhávání stébel trávy. Odtržená stébla trávy na hranách hnědnou. Tím se snižuje růst a stoupá náchylnost trávníku k nemocem.

Po každém použití zkontrolujte ostrost řezacího nože a známky jeho opotřebení nebo poškození! Případně se obrat'te se na servisní dílnu.
Při výměně nožů používejte pouze originální náhradní nože.

8 ČIŠTĚNÍ ZAHRADNÍHO TRAKTORU

Pro optimální funkci a dlouhou životnost se musí zahradní traktor pravidelně čistit.

Po každé činnosti vyčistěte zahradní traktor od zachycených nečistot.

Pro čištění nepoužívejte vysokotlaký čistič. Proud vody vysokotlakého čističe nebo zahradní hadice může vést k poškození elektrického zařízení nebo ložisek.

Dbejte na to, aby zvláště motor, převodovka a vodicí kladky a dále kompletní elektrické zařízení nepříšly do styku s vodou.

VÝSTRAHA!

Nebezpečí při čištění!

Při všech čisticích pracích platí:

Zastavte motor a vytáhněte klíč ze zapalování.
Vytáhněte koncovku / koncovky zapalovacího kabelu.
Ochranná zařízení odstraněná pro čištění se musí po čištění opět na-montovat.
■ NEBEZPEČÍ POPÁLENÍ: Zahradní traktor čistěte teprve tehdy, až je ochlazený. Motor, převodovka a tlu-miče výfuku jsou velmi horké!
■ NEBEZPEČÍ POŘEZÁNÍ: Při práci na žacích nástrojích dejte pozor na ostré nože. U vícenožových žacích nástrojů může pohyb jednoho řezného nástroje vést k pohybu jiného nástroje!

8.1 Čištění skříně, motoru a převodovky

Motor a všechna ložiska (kola, převodovku, uložení nožů) nepostříkat vodou nebo vysokotlakým čističem.

Voda, která vnikne do zapalovacího zařízení, karburátoru nebo vzduchového filtru může způsobit poruchy. Voda v ložiscích může vést ke ztrátě mazání a tím ke zničení ložiska.

Pro odstranění nečistot a zbytků trávy používejte hadr, ruční smeták, štětec s dlouhým držadlem a podobně.

POZOR!

Nebezpečí poškození elektrického zařízení vniklou vodou!

Při čištění traktoru vodou dbejte na to, aby se voda nedostala do elektrického zařízení!

9 PŘEPRAVA

VÝSTRAHA!

Nebezpečí pohmoždění převráceným přístrojem!

Působením vlastní hmotnosti zařízení může dojít k těžkým úrazům osob.

Při nakládání a vykládání zařízení pro přepravu na autě nebo přívěsu postupujte se zvláštní opatrností!

Při přepravě zahradního traktoru dopravními prostředky (například přívěs za osobní automobil) se musí žací lišta pro odlehčení závěsu žacího ústrojí podložit.

Při dopravě dbejte na dostatečnou nosnost přepravního prostředku a vhodné zajištění zahradního traktoru.

10 ÚDRŽBA

Nebezpečí při údržbě!

Při všech údržbářských pracích platí:

■ Zastavte motor a vytáhněte klíč ze zapalování.
Vytáhněte koncovku / koncovky zapalovacího kabelu.
Ochranná zařízení odstraněná pro údržbu se musí po údržbě opět namontovat.

■ NEBEZPEČÍ POPÁLENÍ: Na zahradním traktoru pracujte teprve tehdy, až je ochlazený. Motor, převodovka a tlumiče výfuku jsou velmi horké!

■ NEBEZPEČÍ POŘEZÁNÍ: Při práci na žacích nástrojích dejte pozor na ostré nože. U více-nožových žacích nástrojů může pohyb jedno-ho řezného nástroje způsobit pohyb jiného nástroje.

Při výměně dílů se smí používat pouze originální náhradní díly.

V případě pochybností vyhledejte vždy odbornou dílnu nebo kontaktujte výrobce.

10.1 Plán údržby

Následující práce smí uživatel provést sám.

Všechny ostatní údržbářské, servisní a opravářské práce se musí provést v autorizované servisní dílně.

Dbejte prosím také na doporučená roční mazání podle mazacího plánu.

Činnost Před kaž-	dým použitím	Po kaž-dém použití	Po prv-ních 5 hodinách	Každých 25 pro-vozních hodin	Každých 50 pro-vozních hodin	Před kaž-dým usklad-něním
Zkontrolujte hladinu motoro-vého oleje*)	X
Vyměňte motorový olej*)			X			X
Vyčistěte vzduchový filtr*)				X
Vyměňte vzduchový filtr*)					X
Zkontrolujte zapalovací svíč-ku*)					X
Zkontrolujte brzdu (zkušební brzdění na rovné cestě)	X
Kontrola tlaku v pneumati-kách	X
Zkontrolujte žací nože X
Zkontrolujte, zda nejsou uvolněny díly	X					X
Zkontrolujte klínový řemen (vizuální kontrola)				X
Vyčistěte zahradní traktoru X
Vyčistěte mřížky sání vzdu-chu na motoru ^1	X
Vyčistěte převodovku od zbytků trávy a nečistot				X

)* viz návod k použití výrobce motoru

UPOZORNĚNÍ

Při silném namáhání a při vysokých teplotách můžou být nutné kratší intervaly údržby, než je uvedeno v tabulce.

10.2 Plán mazání

Aby se zajistil lehký chod pohyblivých dílů, doporučujeme nejméně jednou ročně promazat následující místa.

Před mazáním nebo postříkáním očistěte všechna mazaná místa hadrem. Nepoužívejte vodu, aby se zabránilo eventuální korozi.

Místa mazání:

Mazací hlavici u čepu nápravy vpravo a vlevo (11) namazat víceúčelovým tukem.
Uložení přední osy u rámu (10) postříkat olejem v rozprašovači.
Ozubený segment a pastorek řízení u převodovky řízení (12) namazat víceúčelovým tu-kem.
Válečková ložiska a náboje kol přední a zadní osy (13) namazat víceúčelovým tukem.

UPOZORNĚNÍ

Přední a zadní kola se musí před namazáním os a ložisek odmontovat.

Otočné čepy a ložiska: Mazání všech pohyblivých otočných čepů a ložisek.

10.3 Výměna kola

Výměna kola se smí provádět jen na vodorovném a pevném podkladu.

1. Zastavte motor traktoru a vytáhněte klíč ze zapalování.
2. Zcela sešlápněte brzdový pedál (03/1) a zajistěte ho stavěcí pákou (03/2).
3. Zajistěte traktor podkládacími klíny proti rozjetí. Klíny podkládejte na té straně, která se nebude zvedat.
4. Nadzvedněte zahradní traktor vhodným zvedákem (například nůžkový zvedák) na té straně, na které se má měnit kolo. Nadzvedněte traktor tak vysoko, aby se s vyměňovaným kolem dalo volně otáčet.
   Při zvedání dbejte na to, aby se žádné části traktoru nedeformovaly. Zvedák nasazujte jen na stabilní kovové díly.
5. Zajistěte zahradní traktor na nosném prvku podvozku stabilní podložkou (například dřevěnými hranoly) tak, aby se při sesmeknutí nebo naklonění zvedáku nemohl snížit.
6. Sejměte ochranný kryt (09/1).
7. Šroubovákem odtlačte pojistnou podložku (09/2). Dávejte pozor, aby se neztratila.
8. Sejměte podložku (09/3).
9. Sejměte kolo z nápravy. Upozornění: Při snímání zadních kol z osy neztratit lícované pero!
10. Před opětovnou montáží vyčistěte osu a otvor v kole a namažte je nejlépe víceúčelovým tukem.
11. Nasad'te kolo na osu. Upozornění: Při nasazování zadních kol musí drážky pera a zadního kola být nad sebou, aby se pero dalo bez použití násilí zasunout.

Pozor! Nebezpečí poškození stroje.

1. Na osu nasadte podložku.
2. Zatlačte pojistnou podložku do drážky na ose. Pokud k tomu případně požíváte kleště, dávejte pozor, aby se kleštěmi nepoškodila osa.
3. Na osu nasad'te ochranné víčko.
4. Odstraňte podložku a traktor opatrně spustře zvedákem na zem.

10.4 Startovací baterie

Obsahem dodávky zahradního traktoru není na-bíječka startovací baterie.

Přesné označení baterie: viz skřín baterie. Startovací baterie se nachází pod krytem motoru.

Baterie je v zásadě nabitá z výrobního závodu.

Bezpečnostní pokyny

VÝSTRAHA!

Nebezpečí při nesprávném zacházení se startovací baterií!

K zamezení nebezpečím, která by mohla vzniknout při nesprávném zacházení s baterií, respektujte následující body.

■ Startovací baterie se nesmí pokládat do bezprostřední blízkosti otevřeného ohně, spalovat nebo pokládat na topení. Hrozí nebezpečí exploze.
V zimním období uchovávejte startovací baterii v chladném, suchém prostředí (10 - 15 °C). Při skladování by se mělo zamezit teplotám pod bodem mrazu.
Nenechávejte startovací baterii delší dobu nenabitou. Pokud se startovací baterie delší dobu nepoužívala, měla by se nabít vhodnou nabíječkou baterií.
- Startovací baterii neničte. Elektrolyt (kyselina sírová) způsobuje poleptání kůže a oblečení – okamžitě omýt velkým množstvím vody.
■ Startovací baterii udržujte v čistotě. Otírejte ji jen suchou látkou. Nepoužívejte žádnou vo- du, benzin, ředidla a podobně!
Připojovací póly udržujte v čistotě a mažte tu-kem na ochranu pólů.
■ Připojovací póly nezkratovat.

Nabíjení startovací baterie

Nabíjení je nutné:

■ Před uskladněním na zimu.
Při delším prostoji zařízení (delším jak 3 měsíce).

VÝSTRAHA!

Nebezpečí způsobené nesprávným nabíjením baterie!

Nabíjecí proud nabíječky nesmí překročit 5 A a nabíjecí napětí může činit max. 14,4 V. Při vyšším nabíjecím napětí existuje nebezpečí exploze baterie!

Při práci s baterií vytáhněte vždy klíč ze zapalování.

Doporučujeme tuto bezúdržbovou a neprodyšnou startovací baterii nabíjet speciální vhodnou nabíječkou (k dostání ve specializovaném obchodě).

Před nabíjením startovací baterie si přečtěte návod k obsluze výrobce nabíječky.

OPATRNĚ!

Nebezpečí zkratu!

Aby se zamezilo zkratu, odpojujte vždy nejdříve záporný kabel (-) baterie a jako poslední jej opět připojujte!

Při práci s baterií vytáhněte vždy klíč ze zapalování!

1. Vytáhněte klíč zapalování (01/3).
2. Otevřete kryt motoru.
3. Svorky nabíječky propojte s připojovacími póly baterie.

UPOZORNĚNÍ

Pozor na polaritu:

Červená svorka = kladný pól (+)
Černá svorka = záporný pól (-)

1. Nabíječku zapojte do sítě a zapněte ji.

10.5 Demontáž žací lišty

Pro používání traktoru v zimním období a pro výměnu klínového řemene se musí žací lišta de-montovat.

1. Volant vytočit co nejvíce doleva (14).
2. Válcový šroub (15) držáku šachty povolit o 5-6 otáček.
3. Žací lištu spustit na nejnižší nastavení (16).
4. Vyvěsit tažnou pružinu na žací liště (17).
5. Žací lištu opět zvednout úplně nahoru (18).
6. Vyvěsit kanál klínového řemene (19).
7. Klínový řemen vyvěsit z řemenice motoru (20).

8. Žací lištu spustit opět na nejnižší nastavení (21).

9. Odstranit 4 pojistné kolíky na držácích žací lišty (22).

10. Držáky sáhnout z čepů (22).
11. Vytáhněte žací ústrojí ve směru jízdy doprava.

10.6 Výměna klínového šemenu

Při výměně klínových řemenů se obrat'te na autorizovanou odbornou dílnu.

11 SKLADOVÁNÍ

Zahradní traktor by se měl odstavovat chráněný před povětrnostními vlivy, zvláště před vlhkostí, deštěm a delším přímým slunečním svitem.

Zahradní traktor nikdy neuchovávejte s palivem v nádrži uvnitř budovy, kde by se možné palivové výpary mohly dostat do styku s otevřeným ohněm nebo jiskrami. Zahradní traktor odstavujte jen v prostorách, které jsou vhodné pro odstavení motorových vozidel.

Při delším uskladňování, například v zimním období, pokud možno neodstavujte traktor s plnou palivovou nádrží. Palivo se může odpařovat.

Před dlouhodobým odstavením by se mělo palivo z nádrže a karburátoru vypustit, aby se předešlo usazování a tím potížím při startu. V případě dotazů se obracejte prosím na vaši odbornou dílnu.

12 POMOC PŘI PORUCHÁCH

OPATRNĚ! Nebezpečí zranění

Ostrohranné a pohybující se části strojů mohou vést k poranění.

Při údržbě, ošetřování a čištění vždy noste ochranné rukavice!

UPOZORNĚNÍ

V případě poruch, které nejsou v této tabulce uvedené nebo které nemůžete sami odstranit, se obraťte na náš zákaznický servis.

Porucha Příčina Odstranění
Motor nenaskočí. Nedostatek paliva. Doplnit nádrž; zkontrolovat odvzdušnění nádrže, zkontrolovat palivový filtr.
	Špatné, znečištěné palivo, staré palivo v nádrži.	Používejte stále čerstvé palivo z čistých nádob; vyčistit karburátor (zákaznická servisní dílna).
	Vzduchový filtr je znečištěný.	Vyčistit vzduchový filtr (viz návod k obsluze výrobce motoru).
	Není zapalovací jiskra. Vyčistit	zapalovací svíčku, příp. použít novou, zkontrolovat zapalovací kabel, zapalovací zařízení (zákaznická servisní dílna).
	Po několikanásobném poku-su o nastartování příliš mno-ho paliva ve spalovacím pro-storu motoru.	Vyšroubovat a vysušit zapalovací svíč-ku.
Startér nefunguje. Prázdná	nebo slabá starto-vací baterie.	Dobít startovací baterii.
	Bezpečnostní spínač u seda-dla řidiče nefunguje.	Posadit se správně do sedadla; spínač vadný.
	Bezpečnostní spínač u brz-dového pedálu nefunguje.	Sešlápnout brzdový pedál úplně dolů.
	Zapnout žací lištu. Vypnout žací lištu.
	Pojistka na (+) kabelu starto-vací baterie.	Pojistku zkontrolovat a popřípadě vymě-nit.
Slábne výkon motoru. Příliš	vysoká nebo mokrá trá-va.	Upravit výšku sečení; volný prostor pro žací lištu získáte krátkou jízdou dozadu.
	Vzduchový filtr je znečištěný.	Vyčistit vzduchový filtr (viz návod k obsluze výrobce motoru).
	Seřízení karburátoru není v pořádku.	Nechat zkontrolovat nastavení (zákaznická servisní dílna).
	Nůž je silně opotřebovaný.	Vyměnit nůž (zákaznická servisní dílna).
	Rychlost jízdy příliš vysoká.	Snížit rychlost jízdy.
Zahradní traktor silně vibruje.	Žací lišta je poškozená.	Zkontrolovat žací lištu (zákaznická servisní dílna).
Traktor se nerozjíždí. U hydrostatické převodovky: není pohon pojezdu.		Páku obtoku přestavit do provozní polo-hy.
Nerovné sečení. Nůž je opotřebený, tupý. Vyměnit nebo naostřit nůž. Naostřené nože se musí vyvážit (zákaznická servisní dílna)!
	Špatná výška sečení. Opravit výšku sečení.
	Příliš nízké otáčky motoru.	Nastavit maximální otáčky motoru.
	Rychlost jízdy příliš vysoká.	Zmírnit rychlost jízdy.
	Rozdílný tlak v pneumatikách.	Napumpovat pneumatiky na správný tlak. Správný tlak odečíst na pneumatikách.
Pohon pojezdu, brzda, spojka a žací lišta.		Nechejte zkontrolovat výhradně zákaznickou servisní dílnou!

13 ZÁRUKA

Případné vady na materiálu či výrobní závady na výrobku odstraníme během zákonné lhůty pro reklamaci nedostatků, a to dle našeho uvážení bud opravou, nebo dodáním náhradního výrobku. Lhůta pro reklamaci nedostatků se řídí právními ustanoveními země, ve které byl výrobek zakoupen.

Naše záruka platí jen v následujících případech:

Záruka zaniká v následujících případech:

■ Dodržujte tento návod k obsluze
- Rádné zacházení
■ Použití originálních náhradních dílů

■ Svévolné pokusy o opravu

Ze záruky jsou vyloučeny:

Škody na laku, které jsou způsobeny normálním opotřebením.
■ Opotřebované díly, které jsou na kartě náhradních dílů xxxxxx (x) označeny rámečkem.
■ Spalovací motory (zde platí zvláštní záruční ustanovení příslušného výrobce motoru)

Záruční doba začíná dnem nákupu prvním koncovým uživatelem. Rozhodující je datum na nákupním dokladu. S tímto záručním listem a originálem nákupního dokladu se obraťte na svého prodejce nebo nejbližší autorizovaný servis pro zákazníky. Zákonné nároky kupujícího na reklamaci nedostatků vůči prodávajícímu zůstávají tímto prohlášením nedotčeny.

PREKLAD ORIGINÁLNEHO NÁVODU NA POUŽITIE

Obsah

1 O tomto návode na použitie.... 213

1.1 Symboly na titulnej strane 213
1.2 Vysvetlenie symbolov a signálne slo- vá ......213

2 Popis výrobku 213

2.1 Používanie na určený účel ...... 213
2.2 Možné chybné použitie .....214
2.3 Symboly na zariadenie.... 214
2.4 Bezpečnostné a ochranné zariadenia 214
2.5 Prehl'ad výrobku....215

3 Bezpečnostné pokyny.... 216

3.1 Obsluha.... 216
3.2 Osobné ochranné prostriedky ..... 216
3.3 Bezpečnost' pracovného miesta...... 216
3.4 Bezpečnost' osôb, zvierat a vecných hodnôt 216
3.5 Bezpečnost' zariadenia 217
3.6 Zat'aženie hlukom 217
3.7 Manipulácia s benzínom a olejom..... 217

4 Vybalenie a montáž traktora 217

5 Ovládacie prvky 218

6.5.1 Kontrola brzdového kontaktného spínača 220
6.5.2 Kontrola kontaktného spínača žacieho mechanizmu.... 220

6.5.3 Kontrola kontaktného spínača sedadla 220

7 Prevádzka traktora ....220

■ Prevodovka: Hydrostatická prevodovka ovládaná pedálom
■ Nožová spojka: elektromagnetická
Žací mechanizmus pre bočné vyhadzovanie, vrátane mulčovacieho krytu

Typové rozdiely:

2.2 Možné chybné použitie

Pred uvedením do prevádzky si prečítajte návod na použitie!

Pred údržbou a opravou vytiahni- te klúč zapal'ovania!

Pozor, nebezpečenstvo! Ruky a nohy držte mimo dosahu rezného nástroja!

Nejazdite na svahoch so sklo- nom vyšším ako 10° (18 %)!

Nebezpečenstvo: Nevstupujte tu!

Nebezpečenstvo popálenia horú- cimi povrchmi!

2.4 Bezpečnostné a ochranné zariadenia

VAROVANIE!

2.5 Prehl'ad výrobku

1 Volant 8 Žací mechanizmus
2 Prístrojová doska 9 Nastavenie výšky kosenia
3 Brzdový pedál 10 Obtok prevodovky
4 Zaistovacia páka pre brzdový pedál 11 Sedadlo vodiča
5 Kapota motora 12 Mulčovací kryt
6 Ovládanie prevodovky dozadu 13 Kryt bočného vyhadzovania
7 Ovládanie prevodovky dopredu

3 BEZPEČNOSTNÉ POKYNY

NEBEZPEČENSTVO!

Ohrozenie života a nebezpečenstvo t'ažkých zranení!

3.4 Bezpečnost' osôb, zvierat a vecných hodnôt

Pri vybalení a montáži traktora dodržujte priložený návod na montáž.

UPOZORNENIE

Dodržujte aj priložený návod na použitie benzínového motora.

VAROVANIE!

5.2 Brzdový a spojkový pedál

Brzda: Ked' pedál (03/1) zošliapnite celkom dole, aktivuje sa brzda na prevodovke a traktor zabrzdí.
Parkovacia brzda: Ked' pri zošliapnutom brzdovom/spojkovom pedále (03/1) potiahnete zaistovaciu páku (03/2) nahor, brzda sa zaaretuje. Novým zošliapnutím pedála sa brzda uvolní.

5.4 Nožná hydrostatická prevodovka

Jazda vpred: Zatlačte na pravej strane predný pedál (02/2).

Jazda vzad: Zatlačte na pravej strane zadný pedál (02/1).

■ Tlak v pneumatikách kontrolujte v pravidelných intervaloch.
■ Potrebný tlak vzduchu si odčítajte na pneumatikách (odporúčaná hodnota 1 bar).

UPOZORNENIE

1 PSI = 0,07 bar.

6.5 Kontrola bezpečnostných zariadení

6.5.1 Kontrola brzdového kontaktného spínača

Kontaktný spínač žacieho mechanizmu zaistuje, že sa motor nedá naštartovat', ked' je žací mechanizmus aktivovaný.

1. Posad'te sa na sedadlo vodiča.
2. Zošliapnite brzdový pedál (03/1) a aktivujte parkovaciu brzdu (03/2).
3. Naštartujte motor a nechajte ho bežat's maximálnymi otáčkami.
4. Pripojte žací mechanizmus.
5. Odl'ahčite sedadlo tak, že sa postavíte (nevystupujte!).

UPOZORNENIE

Pred naštartovaním si prečítajte dôkladne návod na obsluhu.

Pri jazde na svahoch je nutná zvláštna opatrnost! Neexistuje žiadny „bezpečný“ svah.

Ak sa zatlačí pedál prevodovky pre jazdu vzad, žací mechanizmus sa vypne.

1. Vypnite žací mechanizmus pomocou kolískového spínača (pozícia „0“) (03/3).

1. Uvol'nite spony (25/2).
2. Vyberte mulčovací kryt z úchytky (25/3).

7.5.4.5 Interval kosenia

7.5.4.7 Údržba rezných nožov

Nebezpečenstvá pri údržbe!

■ Namažte viacúčelovým tukom mazaciu hlavicu na čape nápravy vpravo a vl'avo (11).

Štartovaciu batériu neskladujte v bezprostrednej blízkosti otvoreného ohňa, nespal'ujte ani nepoložte na vykurovacie telesá. Hrozí nebezpečenstvo výbuchu.

Štartovaciu batériu v zime skladujte v chladnej, suchej miestnosti (10 – 15 °C). Pri skladovaní sa vyhýbajte teplotám pod bodom mrazu.

Nabíjací prúd nabíjačky nesmie prekročit 5 A a nabíjacie napätie môže byt max. 14,4 V. Pri vyššom nabíjacom napätí hrozí nebezpečenstvo výbuchu štartovacej batérie!

Pri prácach na batérii vytiahnite vždy klúč zapal'ovania.

Pred nabíjaním štartovacej batérie zohl'adnite návod na obsluhu od výrobcu nabíjačky.

POZOR!

Aby ste zabránili skratu, odpojte na batérii vždy najprv mínusový kábel (-) a pri-pájajte ho znova ako posledný!

Pri prácach na batérii vytiahnite vždy klúč zapal'ovania!

1. Vytiahnite kl'úč zapal'ovania (01/3).
2. Otvorte kapotu motora.
3. Svorky nabíjačky spojte s pripojovacími pólmi batérie.

UPOZORNENIE

Zohl'adnite polaritu:

Červená svorka = plusový pól (+)
Čierna svorka = mínusový pól (-)

1. Nabíjačku spojte s elektrickou siet'ou a zapnite ju.

Pred dlhodobým skladovaním by sa malo palivo z nádrže a karburátora vypustit', aby sa zabránilo usadeninám a tým t'ažkostiam so štartovaním.

V priebehu údržbárskych, ošetrovacích a čistiacich prác vždy noste ochranné rukavice!

UPOZORNENIE
