KASUTUSJUHEND Solo T 1593.9 HDSA AL-KO

■ punainen liitin = plusnapa (+)
■ musta liitin = miinusnapa (−)

1 Selle kasutusjuhendi kohta 320

1.1 Tiitellehel olevad sümbolid 320
1.2 Sümbolite ja märksönade seletus ..... 320

2 Toote kirjeldus 320

2.1 Otstarbekohane kasutamine 320
2.2 Võimalik väärkasutamine 320
2.3 Sümbolid seadmel.... 321
2.4 Ohutus- ja kaitseseadised.... 321
2.5 Toote ülevaade ....322

3 Ohutusjuhised.... 323

3.1 Kasutaja 323
3.2 Isiklik kaitsevarustus ....323
3.3 Ohutus töökohal 323
3.4 Inimeste, loomade ja materiaalse va-ra ohutus 323
3.5 Seadme ohutus 324
3.6 Mürakoormus .... 324
3.7 Bensiini ja öli käitlemine 324

4 Traktori lahtipakkimine ja monteerimine .. 324

5 Juhtelemendid 324

5.1 Standardne armatuurlaud ....324
5.2 Piduri- ja siduripedaal.... 325
5.3 Käikude kasutamine (sõidukiirus) ..... 325
5.4 Jalghüdrostaatülekanne 325
5.5 Lõikemehhanismi kasutamine...... 325

6 Kasutuselevõtt 326

6.1 Lõikemehhanismi kontrollimine ..... 326
6.2 Õli lisamine.... 326
6.3 Kütuse lisamine.... 326
6.4 Rehvirōhu kontrollimine.... 326
6.5 Kaitseseadiste kontrollimine.... 326

6.5.1 Piduri kontaktlüliti kontrollimine ... 326
6.5.2 Lõikemehhanismi kontaktlüliti kontrollimine 327
6.5.3 Istme kontaktlüliti kontrollimine.... 327

7 Traktori kasutamine....327

7.1 Põhimõttelised ettevalmistavad abi-nõud....327
7.2 Tarvikute kasutamine 327
7.3 Murutraktori lükkamine 327
7.4 Mootori käivitamine ja seiskamine.....327
7.5 Traktoriga söitmine 328

7.5.1 Sõiduks valmistumine temperatuuril alla 10 °C....328
7.5.2 Jalghüdrostaatülekandega söit- mine ....328
7.5.3 Kallakutel liikumine ja niitmine .....328
7.5.4 Murutraktoriga niitmine ....329

8 Murutraktori puhastamine....330
8.1 Korpuse, mootori ja ülekande puhas-tamine....330
9 Transportimine ....331
10 Korrashoid....331

10.1 Hooldusplaan....331
10.2 Määrdekava....332
10.3 Ratta vahetamine 332
10.4 Starteriaku 332
10.5 Lõikemehhanismi eemaldamine .....333
10.6 Kiilrihma vahetamine ....333

11 Hoiulepanek 333
12 Abi törgete korral....334
13 Garantii....335

1 SELLE KASUTUSJUHENDI KOHTA

Saksakeelne versioon on algupärane kasutusjuhend. Köik teised keeleversioonid on algupärase kasutusjuhendi tõlked.
Lugege kasutusjuhend enne aku kasutuselevõttu kindlasti tähelepanelikult läbi. See on ohutu töö ja rikkevaba käsitsemise eeldus.
Hoidke kasutusjuhendit alati sellises kohas, kust te selle vajadusel kiiresti üles leiate.
■ Andke seade edasi teisele isikule ainult koos kasutusjuhendiga.
■ Lugege kindlasti selles kasutusjuhendis ole- vaid ohutusjuhiseid ja hoiatusi.
Murutraktoreid pakutakse eri varustusvariantidena. Arvestage, et pildid võivad originaalist veidi erineda. Kui teil tekib kirjeldustest arusaamisega raskusi, pöörduge mõnda töökotta või tootja poole.
Järgige kaasasolevat paigaldusjuhendit ja bensiinimootori kasutusjuhendit.

1.1 Tiitellehel olevad sümbolid

Sümbol Tähendus

Lugege kasutusjuhend enne aku kasutuselevõttu kindlasti tähelepanelikult läbi. See on ohutu töö ja rikkevaba käsitsemise eeldus.

Kasutusjuhend

Ärge kasutage bensiiniseadet lahti-se tule ega kuumusallikate lähedu-ses.

1.2 Sümbolite ja märksönade seletus

OHT!

Tähistab vahetult ohtlikku olukorda, mille eiramine toob kaasa surmava või raske vigastuse.

HOIATUS!

Tähistab võimalikku ohtlikku olukorda, mille eiramine võib tuua kaasa surmava või raske vigastuse.

ETTEVAATUST!

Tähistab võimalikku ohtlikku olukorda, mille eiramine võib tuua kaasa kerge või mõõduka vigastuse.

TÄHELEPANU!

Tähistab ohtlikku olukorda, mille eirami- ne võib tuua kaasa materiaalse kahju.

MÄRKUS

Erijuhised arusaamise ja käsitsemise parandamiseks.

2 TOOTE KIRJELDUS

Külgväljaviskega murutraktoreid toodetakse eri mudelitena. Jälgige kasutusjuhendis alljärgnevate kirjelduste puhul, et loeksite oma murutraktori kohta käivat kirjeldust.

Teie murutraktori omadused:

■ Ülekanne: Jalghüdrostaat
■ Terasidur: elektromagnetiline
Lõikemehhanism külgväljaviskele, sh multši-missulgur
Tüüpide erinevused:
Mootori tüüp
■ Mootori võimsus
Lõikelaiused: 95 cm ja 110 cm
110 cm löikelaiusega mudel: multšisulgur liigub mittekasutamise korral kaasa.

2.1 Otstarbekohane kasutamine

Murutraktor on möeldud niitmiseks eramajade ja hobiaedades, mille pinnakalle on maksimaalselt 10° (18 %). Lisafunktsioonid, näiteks multšimine on lubatud üksnes originaaltarvikute kasutamisel ja maksimaalsete koormusväärtuste järgimisel.

See seade on möeldud kasutamiseks üksnes oma tarbeks. Igasugune muu kasutamine ning ümber- ja juurdeehitused muudavad seadme ots-tarvest ja tühistavad garantii ja vastavuskinnituse (CE-märgis), samuti ei vastuta tootja sellisel juhul kasutajale ja kolmandatele isikutele tekkiva kahju eest.

2.2 Võimalik väärkasutamine

Murutraktor ei ole möeldud kommertseesmärgil kasutamiseks avalikes parkides, spordiväljakutel, põllu- ja metsatöödel.

HOIATUS!

Murutraktori ülekoormamine põhjustab ohte!

Jälgige eelkõige haagise kasutamisel, et te ei ületaks lubatavaid tömbekoormusi ning tõuse/langusi. Ületamine võib mu-rutraktori pidurdusvõime üle koormata ja ohtlikke olukordi tekitada!

MÄRKUS

Arvestage, et murutraktoril ei ole tänavasõidu luba, mistõttu ei tohi seda avalikel teedel kasutada!

2.3 Sümbolid seadmel

Lugege enne kasutuselevõttu ka- sutusjuhend läbi!

Niitmise ajal tuleb kõrvalised isikud, eriti lapsed ja loomad tööpiirkonnast eemal hoida.

Enne hooldus- ja remonditöid tu- leb süütevõti eemaldada!

Tähelepanu! Oht! Hoidke käed ja jalad lõikeseadmetest eemal!

Mitte söita üle 10° (18%) kalletel!

Oht! Ärge siia astuge!

Tulised pinnad võivad tekitada põletusi!

2.4 Ohutus- ja kaitseseadised

HOIATUS!

Eemaldatud või manipuleeritud kait-seseadised võivad põhjustada ohte.

Igasugune kasutamine eemaldatud või manipuleeritud kaitseseadistega on keelatud. Vigased kaitsseseadised tuleb kohe remontida või välja vahetada!

Kaitseseadised on eelkõige:

piduri kontaktlüliti
■ lõikemehhanismi kontaktlüliti
multšisulgur
istme kontaktlüliti
■ lõikemehhanismi katted
Külgväljaviske kate

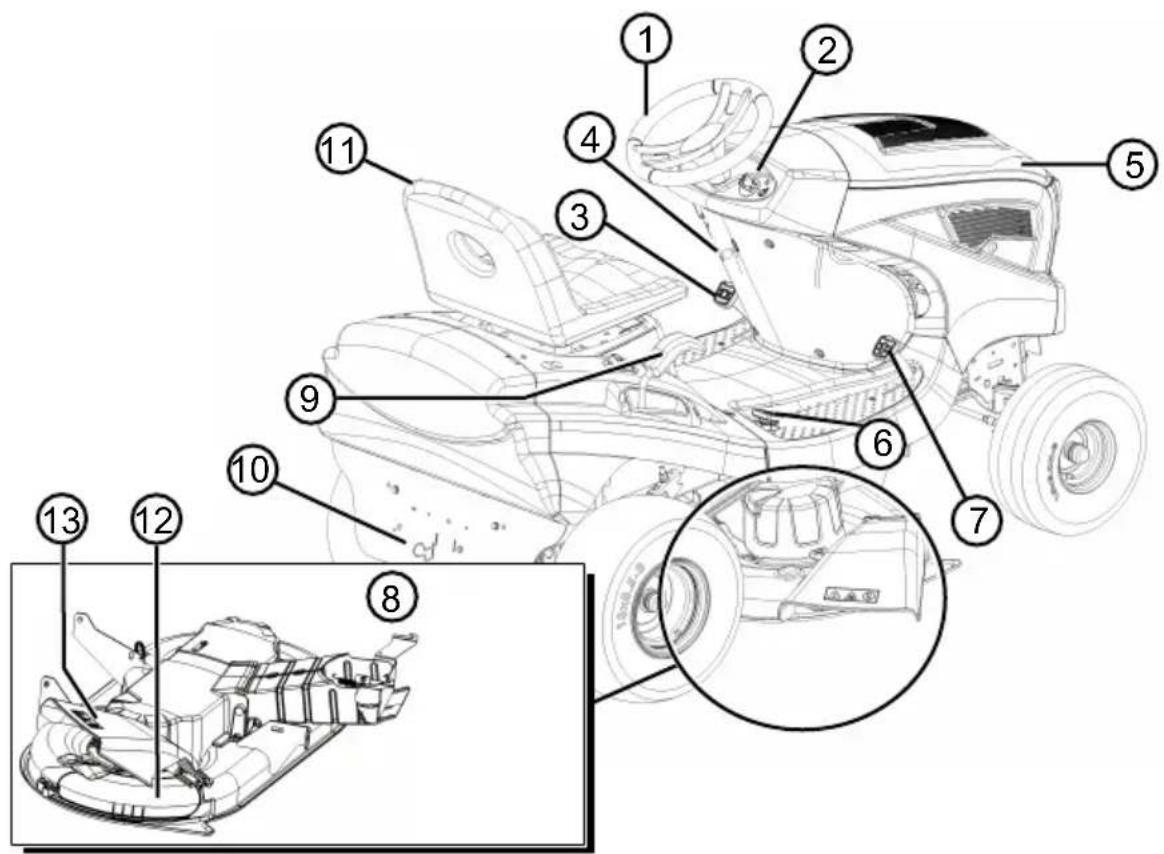

2.5 Toote ülevaade

1 Rooliratas 8 Lõikemehhanism
2 Armatuurlaud 9 Lõikekõrguse reguleerimine
3 Piduripedaal 10 Ülekande möödaviik
4 Piduripedaali fikseerimishoob 11 Juhiiste
5 Mootorikate 12 Multšisulgur
6 Ülekande aktiveerimine tagurpidisuunas 13 Külgväljaviske kate
7 Ülekande aktiveerimine edasisuunas

3 OHUTUSJUHISED

OHT!

Ohutusjuhiste eiramine võib olla elu- ohtlik või põhjustada üliraskeid keha- vigastusi.

Ohutus- ja kasutusjuhiste eiramine võib kaasa tuua ülirasked kehavigastused või põhjustada koguni surma.

Tutvuge enne seadme kasutamist köigi selles ja muudes viidatavates kasutusjuhendites olevate ohutus- ja kasutusjuhistega.

Hoidke köik kaasasolevad dokumendid edaspidiseks kasutamiseks alles.

3.1 Kasutaja

Alla 16 aasta vanused noored ja isikud, kes ei ole kasutusjuhendiga tutvunud, ei tohi sea det kasutada. Järgige võimalikke riigisiseseid ohutuseeskirju kasutaja vanuse alampiiri kohta.

Seadet ei tohi kasutada alkoholi, narkootikumide või ravimite mõju all.

3.2 Isiklik kaitsevarustus

- Selleks et kaitsta pea- ja jäsemevigastusi ning kuulmiskahjustusi, tuleb kanda nõuete-kohast riietust ja kaitsevarustust.

Riietus peab olema sobiv (keha ligi hoidev) ning ei tohi tööd takistada. Pikkade juuste korral kandke kindlasti juuksevörku. Ärge kunagi kandke avaraid riideid ega aksessuaare, mis võivad seadmesse kinni jääda, näiteks sallid, avarad särgid, pikad kaelakeed.

Isikliku kaitsevarustuse osad:

kõrvaklapid ja kaitseprillid
■ pikad püksid ja tugevad kingad
kaitsekindad

3.3 Ohutus töökohal

Töötage ainult päevavalguses või väga ereda kunstvalgustusega.

Seadet tohib kasutada üksnes tugeval ja ta-sasel aluspinnal, mitte kaldpinnal.

Jälgige, et teie asend oleks stabiilne.

3.4 Inimeste, loomade ja materiaalse vara ohutus

■ Kasutage seadet ainult nende tööde jaoks, mille jaoks see on ette nähtud. Mitteotstarbe-

kohane kasutamine võib põhjustada vigastusi ja tekitada materiaalset kahju.

■ Kasutaja vastutab teiste inimeste või nende varaga toimunud õnnetuste eest.
■ Hoidke kõrvalised isikud ohupiirkonnast eemal.
Lülitage seade sisse ainult juhul, kui tööpiirkonnas ei viibi inimesi ega loomi.
Püsige inimestest ja loomadest ohutul kaugusel või lülitage seade välja, kui sellele lähenevad inimesed või loomad.
- Ärge söidutage seadmel teisi isikuid.
- Ärge hoidke mootori heitgaasivoolu kunagi inimeste ja loomade suunas, samuti mitte tu-leohtlike toodete ja esemete suunas.
Kui mootor töötab, ärge võtke kinni sisseimu- ja ventilatsioonivõrest. Pöörlevad sead- meosad võivad põhjustada vigastusi.
Kui te seadet ei vaja, lülitage see alati välja, näiteks tööpiirkonna vahetamisel, hooldustööde ajal, bensiini-õlisegu lisamisel.
- Ärge niitke äikese ajal. Kaitse pikselöögi eest puudub.
■ Niitke alati kallaku suhtes risti.
■ Murutraktor võib oma raskus tõttu raskeid vigastusi põhjustada. Olge murutraktori pealeja mahalaadimisel sõidukisse või haagisele eriti ettevaatlik.
Seda murutraktorit ei tohi pukseerida. Avalikel teedel transportimiseks kasutage sobivat söidukit.
■ Murutraktorit ei tohi kasutada halva ventilatsiooniga tööpiirkondades (nt garaaž). Heitgaasid sisaldavad mürgist süsinikmonoksiidi ja muid kahjulikke aineid.
Lülitage seade önnetuse korral kohe välja, et vältida edasisi vigastusi ja materiaalset kahju.
- Ärge kasutage seadet kunagi kulunud või vigaste osadega. Kulunud või defektsed seadmeosad võivad põhjustada raskeid vigastusi.
■ Kasutage üksnes originaalvaruosi ja -tarvi- kuid!
Enne iga kasutamist Kontrollige köiki kaitse-seadiseid nii, nagu selles kasutusjuhendis kirjeldatakse.
■ Hoidke seadet lastele kättesaamatult.
- Keelake lastel ja noortel seadmega mängimine.

3.5 Seadme ohutus

■ Kasutage seadet ainult alljärgnevatel tingimustel.

Seade ei ole määrdunud.
Seadmel ei ole kahjustusi.
Kõik juhtelemendid toimivad.

- Ärge koormake seadet üle. Seade on ette nähtud kergeteks töödeks eramajapidamises. Ülekoormus vöib pöhjustada seadme kahjustumist.

Ärge kasutage seadet kunagi kulunud või vigaste osadega. Vahetage vigased osad alati tootja originaalosade vastu. Seadme kasutamisel kulunud või vigaste osadega kaotate õiguse esitada tootjale garantiinõudeid.

MÄRKUS

Remonditöid tohivad teha ainult pädevad ettevõtted või teenindused.

3.6 Mürakoormus

Teatava mürakoormuse teke selle seadme töttu on vältimatu. Kavandage mürarohked tööd ajale, millal need on lubatud ja ette nähtud. Vajadusel järgige puhkeaegu ning piirake tööaeg hädavaja- liku ajaga. Enda kaitsmiseks ja läheduses olevate isikute kaitsmiseks tuleb kanda sobivat kuulmis- kaitsevahendit.

3.7 Bensiini ja öli käitlemine

OHT!

Plahvatus- ja tuleoht

Lekkiv bensiini-õhusegu tekitab plahvatusohtliku atmosfääri. Kütuse ebaõige käitlemise tagajärjel tekkiv kergsüttimine, plahvatus ja tulekahju võivad põhjustada raskeid vigastusi või koguni surma.

• Ärge suitsetage bensiini käitlemisel.
  Käidelge bensiini ainult vabas öhus ja mitte kunagi kinnistes ruumides.
  Järgige kindlasti alljärgnevaid toimimiseeskirju.

■ Transportige ja hoidke bensiini ja öli ainult selleks ette nähtud anumates. Veenduge, et lapsed ei pääseks ladustatava bensiini ega öli juurde.
Pinnase saastumise vältimiseks (keskkonna-kaitse) veenduge, et tankimise ajal ei satuks pinnasesse bensiini ega öli. Kasutage tanki-mise ajal lehtrit.

• Ärge tankige seadet mitte kunagi suletud ruumis. Põrandale võivad koguneda bensiiniaurud ning selle tagajärjel tekkida kergsüttimine või koguni plahvatus.
  Pühkige maha loksunud bensiin kohe seadmelt ja pinnaselt. Laske pühkimiseks kasutatud lapil hea ventilatsiooniga kohas kuivada, enne kui lapi ära viskate. Vastasel juhul võib tekkida ootamatu isesüttimine.
  Kui teil on bensiini maha loksunud, tekivad bensiiniaurud. Ärge käivitage seadet samas kohas, vaid vähemalt 3 m eemal.
  Vältige mineraalõlitoodete sattumist nahale. Ärge hingake bensiiniaure sisse. Kandke tan-kimise ajal alati kaitsekindaid. Vahetage ja puhastage kaitseriietust regulaarselt.
  Jälgige, et teie riided ei puutuks kokku bensii-niga. Kui teie riietele on sattunud bensiini, va-hetage riided kohe.
• Ärge tankige seadet kunagi töötava või sooja mootoriga.

4 TRAKTORI LAHTIPAKKIMINE JA MONTEERIMINE

Järgige traktori lahtipakkimisel ja monteerimisel kaasasolevat kasutusjuhendit.

MÄRKUS

Järgige kaasasolevat bensiinimootori kasutusjuhendit.

HOIATUS!

Mittetäielik monteerimine on ohtlik!

Murutraktorit ei tohi kasutada, kui see pole täielikult monteeritud!

Tehke kõik montaažijuhendi kirjeldata- vad montaažitööd. Kahtluse korral küsi- ge enne traktori kasutamist mõnelt spet- sialistilt, kas montaaž on tehtud õigesti!

Kontrollige köigi kaitseseadiste olemas-olu ja toimimist!

5 JUHTELEMENDID

Alljärgnevalt kirjeldatakse külgväljaviskega murutraktori juhtelemente. Jälgige, et loeksite oma murutraktori kohta käivat kirjeldust.

Alljärgnevalt kirjeldatakse standardse armatuurlaua (01) elemente.

Mootori pöörlemiskiiruse reguleerimine (01/2)

MÄRKUS

Arvestage, et regulaatori vajutamine sõi- durežiimis mõjutab kiirust!

Integreeritud drosselklapiga regulaatori korral: regulaatori (01/2) liigutamisel saab mootori pöördeid suurendada ja vähendada ning köige ülemises asendis sisse lülitada drosselduse.

Drosselduse sisselülitamine: Viige regulaator (01/2) täiesti üles drosseldussümboli juurde. Seda asendit tohib kasutada ainult mootori käivitamiseks.

Märkus. Mönel traktorivariandil on arma-tuurlaual eraldi drosselinupp (01/1). Sellisel juhul tuleb see traktori käivitamisel lisaks välja tömmata. Kui mootor töötab, lükake nuppu aeglaselt tagasi!

Niitmisrežiim: Sellises asendis töötab mootor maksimaalse pöörlemiskiirusega.

Tühikäik: Sellises asendis töötab mootor minimaalse pöörlemiskiirusega.

Süütelukk (01/3, 05)

Asend Talitlus

0 Mootor välja.Süütevõtme saab eemaldada.

I Tuled sisse.Pärast mootori käivitamist lülituvad tuled selles asendis sisse (soovi korral).

II Tööasend, mootor töötab.

III Käivitusasend mootori käivitamiseks.Kohe kui mootor käivitub, laske võti lahti. Seejärel liigub võti tagasi tööasendisse II.

5.2 Piduri- ja siduripedaal

• Pidur: Kui vajutate pedaali (03/1) täiesti alla, rakendub pidur ülekandel, traktorit pidurdata-takse.
  Seisupidur: Kui tömbate allavajutatud pidu-ri-/siduripedaaliga (03/1) fikseerimishooba (03/2) üles, fikseeritakse pidur. Pedaali uuesti vajutamisel pidur lahutatakse.

5.3 Käikude kasutamine (sõidukiirus)

Murutraktoritel on jalghüdrostaatiline ülekanne.

Edas- ja tagurpidi söitmiseks on paremal küljel kaks pedaali.

Sõidu-suund	Kirjeldus
Edaspidi Edaspidi liikumiseks vajutage ees-mist pedaali (02/2).
Tagurpidi Tagurpidi liikumiseks vajutage tagu-mist pedaali (02/1).Märkus. Kui vajutada ainult tagurpi-diliikumise pedaali, lülitub lõikemeh-hanism välja.Niitmisrežiim tagurpidi liikumisel: vt Peatükk 7.5.4.2 "Niitmisrežiim ta-gurpidi liikumisel", lehekülg 329.

5.4 Jalghüdrostaatülekanne

Jalghüdrostaatülekanne aktiveeritakse kahe pedaaliga (02/1 ja 02/2).

Käivitamiseks vabastage töötava mootoriga köi-gepealt seisupidur, vajutades piduripedaali (03/1) ning seejärel edaspidisöidu pedaali (02/2) või tagurpidisöidupedaali (02/1). Mida kaugemale te pedaali vajutate, seda kiiremini te valitud suunas liigute.

Edaspidi sõitmine: Vajutage eesmise pedaali (02/2) paremat poolt.

Tagurpidi sõitmine: Vajutage tagumise pedaali (02/1) paremat poolt.

5.5 Lõikemehhanismi kasutamine

Lõikekõrguse reguleerimine

Traktori lõikemehhanismi saab juhiistme paremal küljel asuva hoova (04/1) abil mitmel kõrguastmel reguleerida.

1. Viige reguleerimishoob (04/1) soovitud suunda. Hoova vajutamine alla tähendab madalamat lõikekõrgust, hoova viimine üles suuremat lõikekõrgust.

Lõikemehhanismi sisselülitamine

Elektriline sisselülitamine: Juhiistme kõrval paremal on lüliti (03/3). Lülitage sellega sisse lõike-mehhanism.

6 KASUTUSELEVÖTT

HOIATUS!

Mittetäielik monteerimine on ohtlik!

Murutraktorit ei tohi kasutada, kui see pole täielikult monteeritud!

Tehke kõik montaažijuhendi kirjeldata- vad montaažitööd. Kahtluse korral küsi- ge enne traktori kasutamist mõnelt spet- sialistilt, kas montaaž on tehtud õigesti! Kontrollige kõigi kaitseseadiste olemas- olu ja toimimist!

6.1 Lõikemehhanismi kontrollimine

Enne kasutamist tuleb alati visuaalselt kontrolli- da, ega lõikemehhanism, kinnituspoldid ja kogu lõikeüksus pole kulunud või kahjustunud. Dis- balansi vältimiseks tuleb kulunud või kahjustunud terad uutega asendada.

6.2 Öli lisamine

Enne esimest kasutamist tuleb mootorisse valada öli. Järgige selle juures mootori tootja juhendit. Arvestage ka seda, et ölitaset tuleb regulaarselt kontrollida ja vajadusel öli lisada.

6.3 Kütuse lisamine

HOIATUS!

Kütuse käitlemine on ohtlik!

Kütus on äärmiselt tuleohtlik. Kütuse-paaki tohib täita ainult öues! Ärge suitsetage! Ärge tankige töötava või kuuma mootoriga!

Kasutage tankimiseks sobivat lehtrit või täittoru, et kütus ei satuks mootorile, korpusele või maha.

Ohutuse huvides tuleb kütusepaagi kork ja muud paagiühendused kahjustuse korral välja vaheta-da.

Kui kütus on maha loksunud, ei tohi mootorit käivitada. Traktor tuleb kütusega saastunud kohast eemaldada ning maha loksunud kütus tuleb maast, mootorilt ja korpuselt lapiga kokku koguda.

Mootorit ei tohi käivitada enne, kui kütuseaurud on hajunud.

Hoidke kütust ainult selleks ette nähtud anumates.

Kasutage pliivaba bensiini, vähemalt oktaanarvuga 91.

Paagi täitmine (06)

1. Lülitage vajadusel mootor välja ja eemaldage ohutuse huvides süütevõti.
2. Oodake, kuni mootor on veidi jahtunud (süttiv kütus võib tekitada plahvatusohtu!).
3. Avage mootorikate.
4. Avage paagikork (06/1) ja lisage kütust. Märkus: Vältige kütusepaagi ületäitmist!
5. Sulgege paagikork (06/1).
6. Sulgege mootorikate.

6.4 Rehvirõhu kontrollimine

■ Kontrollige regulaarselt rehvirõhku.
Vajalik rõhk on märgitud rehvidele (soovitus 1 bar).

MÄRKUS

1 PSI = 0,07 bar.

Rehvirõhku saab kontrollida tavalise jalgpumba- ga ja samaga saab õhku lisada.

6.5 Kaitseseadiste kontrollimine

Kaitseseadiseid tuleb alati enne murutraktori käivitamist kontrollida.

HOIATUS!

Kaitseseadiste kontrollimine on ohtlik!

Kaitseseadiseid tohib kontrollida üksnes juhiistmelt ja ainult siis, kui läheduses ei ole teisi inimesi või loomi!

Kõik kontrollimised tuleb teha tasasel maapinnal, et murutraktor ei saaks soovimatult veerema hakata.

6.5.1 Piduri kontaktlüliti kontrollimine

Piduri kontaktlüliti tagab selle, et mootorit ei saa käivitada, kui pidurit ei vajutata.

1. Mootor on välja lülitatud.
2. Istuge juhiistmele.
3. Vabastage seisupidur, vajutades piduripedaali (03/1).
4. Proovige mootorit käivitada (süütevõti asendis III).

MÄRKUS

Mootor ei tohi käivituda!

6.5.2 Lõikemehhanismi kontaktlüliti kontrollimine

Lõikemehhanismi kontaktlüliti tagab selle, et mootorit ei saa käivitada, kui lõikemehhanism on aktiveeritud.

1. Mootor on välja lülitatud.
2. Istuge juhiistmele.
3. Vajutage piduripedaali (03/1) ja aktiveerige seisupidur (03/2).
4. Lülitage lõikemehhanism sisse (03/3).
5. Proovige mootorit käivitada (süütevõti asendis III).

MÄRKUS

Mootor ei tohi käivituda!

6.5.3 Istme kontaktlüliti kontrollimine

Istme kontaktlüliti tagab selle, et mootor lülitub välja kohe, kui sisselülitatud löikemehhanismiga ei istu kedagi juhiistmel.

1. Istuge juhiistmele.
2. Vajutage piduripedaali (03/1) ja aktiveerige seisupidur (03/2).
3. Käivitage mootor ja laske sellel maksimaalse pöörlemiskiirusega töötada.
4. Lülitage lõikemehhanism sisse.
5. Vabastage iste koormuse alt, töustes püsti (ärge astuge traktorilt maha!).

MÄRKUS

Mootor peab välja lülituma!

7 TRAKTORI KASUTAMINE

HOIATUS!

Ebapiisavad teadmised murutraktori kohta võivad põhjustada ohte!

Lugege kasutusjuhend enne alustamist tähelepanelikult läbi!

Järgige eelkõige ohutusjuhiseid!

Tehke kõiki montaaži- ja kasutuselevõtu- tõid teadlikult. Kahtluse korral pöörduge tootja poole!

7.1 Põhimõttelised ettevalmistavad abinõud

Kandke niitmise ajal alati stabiilseid jalatseid ja pikki pükse. Ärge kunagi niitke paljajalu või lahtiste sandaalidega.
■ Kontrollige üle kogu maastik, kus traktorit kasutatakse ja eemaldage köik kivid, pulgad,

traadid, kondid ja muud võõrkehad, mis võivad traktorisse kinni jääda ja eemale paiskuda. Ka niitmise ajal tuleb olla võõrkehade suhtes tähelepanelik.

Tehke kõik kasutuselevõtu juures kirjeldatavad tööd. See kehtib eelkõige kaitseseadiste kontrollimise kohta.
■ Koorma vedamiseks tohib kasutada ainult haakeseadist! Ärge ületage tugikoormust.
■ Murutraktori peal ei tohi vedada esemeid!

7.2 Tarvikute kasutamine

HOIATUS!

Valede tarvikute kasutamine ja tarvi- kute valesti kasutamine on ohtlik!

Kasutage alati ainult traktori tootja originaaltarvikuid!

Järgige kaasasolevas kasutusjuhendis olevaid eeskirju!

Heakskiitmata tarvikute kasutamine või valesti kasutamine võib kaasa tuua kahju kasutajale ja kõrvalistele isikutele. Murutraktor võidakse üle koormata. See võib põhjustada raskeid õnnetusi.

7.3 Murutraktori lükkamine

ETTEVAATUST!

Kallakutel lükkamine on ohtlik!

Lükake murutraktorit ainult horisontaalsel pinnal! Kallakul vöib murutraktor kontrollimatult alla veereda.

Jalghüdrostaatilise ajami korral

Möödaviiguhoob (07/1) asub tagaküljel (07/2).

Möödaviigu vabastamine:

1. Lükake möödaviiguhoob (08/1) sisse ja kinnitage all.
2. Laske pidur lahti.

→ Murutraktorit saab nüüd lükata.

7.4 Mootori käivitamine ja seiskamine

HOIATUS!

Seade ei kaitse pikselöögi eest.

- Ärge niitke äikese ajal.

Mootori käivitamine

1. Istuge juhiistmele.

2. Vajutage vasakul olev piduripedaal (03/1) täielikult alla ja fikseerige fikseerimishoovaga (03/2).

3. Jälgige, et lõikemehhanism EI OLEKS sisse lülitatud. Kontrollige selleks kipplüliti asendit (03/3).
4. Viige mootori pöörlemiskiiruse regulaator (01/2) ülemise piirajani. Seal asub sõltuvalt varustusvariandist drosselisümbol. Kui ei, tõmmake eraldi drosseldusnuppu (01/1).
5. Asetage süütevõti süütelukku (05).
6. Keerake süütevõti asendisse „III“ ja hoidke seal nii kaua, kuni mootor käivitub.

Märkus: Starteriaku säästmiseks ärge üritage mootorit käivitada kauem kui 5 sekundit.

1. Laske süütevõti lahti, see hüppab automaatselt asendisse „II“.
2. Viige mootori pöörlemiskiiruse regulaator (01/2) tööasendisse. Drosseldusnupuga variandi puhul vajutage drosseldusnupp uuesti sisse (01/1).

Mootori väljalülitamine

1. Lülitage lõikemehhanism välja (03/3).
2. Viige mootori pöörlemiskiiruse regulaator (01/2) tühikäiguasendisse.
3. Vajutage piduripedaali (03/1) ja fikseerige see fikseerimishoovaga (03/2).
4. Keerake süütevõti (05) asendisse „0“.
5. Keerake süütevõti välja.

HOIATUS!

Kuum mootor on ohtlik!

Jälgige mootori väljalülitamisel, et kuu-mad mootoriosad, näiteks mürasummuti ei saaks läheduses olevaid esemeid ega materjale süüdata!

7.5 Traktoriga söitmine

HOIATUS!

Ebaõigesti valitud kiirus on ohtlik!

Sõitke eelkõige alguses aeglaselt, et harjuda traktori liikumis- ja pidurdusoma-dustega!

Enne suuna muutmist tuleb söidukiirust selliselt vähendada, et juhil oleks igal ajal murutraktori üle kontroll ja murutraktor ei saaks ümber minna!

Traktoril on jalghüdrostaatiline ülekanne.

7.5.1 Sõiduks valmistumine temperatuuril alla 10 °C

1. Jälgige, et löikemehhanism EI OLEKS sisse lülitatud. Kontrollige selleks kipplülitit (03/3).
2. Käivitage mootor ja laske sellel ülekandeõli viskoossuse optimeerimiseks umbes 30 sekundit soojeneda. Seejärel võite traktoriga sõitma hakata. Lõikemehhanismi võib sisse lülitada alles siis, kui mootor on mõne minuti töötanud.

7.5.2 Jalghüdrostaatülekandega sõitmine

1. Vajutage piduripedaali (03/1) ja fikseerige see fikseerimishoovaga (03/2).
2. Seadke lõikemehhanism kõrgeimale lõikekõrgusele (04/1).
3. Käivitage mootor.
4. Rakendage pidur (03/1).
5. Vajutage aeglaselt soovitud söidusuuna pedaali.

Edasi: pedaal (02/2)
■ Tagurpidi: pedaal (02/1)

1. Mida rohkem pedaali vajutate, seda kiiremini traktor valitud suunas liigub.
2. Peatamiseks laske pedaal lahti ja vajutage piduripedaali (03/1).

MÄRKUS

Traktorilt lahkudes rakendage piduripe-daali all hoides alati seisupidur, et traktor ei saaks eemale veereda.

7.5.3 Kallakutel liikumine ja niitmine

HOIATUS!

Kallakutel liikumine on eksimise korral ohtlik!

Kallakul söitmisel tuleb olla eriti ettevaatlik! Turvalist kallakut ei ole.

Selleks järgige eelkõige alljärgnevaid ohutusjuhiseid!

Kui rattad hakkavad kohapeal pöörlema või kui sõiduk jääb sõidu ajal tõusul kinni, lahutage lõikemehhanism ja lisatarvikud. Seejärel lahkuge kallakult, liikudes aeglaselt ja otsesuunas allapoole.

Täis murukogumiskast suurendab tänu oma kaalule murutraktori ümbermineku- ohtu!

- Ärge söitke üle 10° (18 %) kallakutel. Näide: see vastab 18 cm körguseerinevusele ühe meetri pikkusel lõigul.

• Ärge võtke kohalt järsult.
• Ärge pidurdage järsult.
  Hoidke söidukiirus väiksena.
• Ärge söitke kallaku suhtes risti.
• Ärge kiirendage liiga palju.
• Ärge pöörake rooli järsult.

7.5.4 Murutraktoriga niitmine

Puhta niitmistulemuse saavutamiseks tuleb sõidukiirust muru seisukorrale kohandada. Valige niitmiseks pedaalil kuni 2/3 võimalikust sõidukiirusest. Traktori maksimaalne kiirus on ette nähtud üksnes sõitmiseks, ilma lõikemehhanismi kasutamata.

Tavaliselt on lõikekõrgus 4–5 cm. See vastab 2. või 3. kõrguse reguleerimise astmele (04/1). Niisk ja märja muru korral niitke suurema niitmiskõrgusega.

Väga kõrge muru korral on otstarbekas niita ka-hes etapis. Esimeses etapis seadke lõikemehhanism maksimaalsele lõikekõrgusele. Teises etapis saate seadistada tegelikult soovitava kõrguse.

7.5.4.1 Lõikemehhanismi sisselülitamine

MÄRKUS

Lõikemehhanismi tohib sisse lülitada al-les siis, kui mootor on umbes ühe minuti töötanud!

Lõikemehhanismi sisselülitamisel ei tohi murutraktor seista kõrge muru sees.

1. Käivitage mootor.
2. Viige mootori pöörlemiskiiruse regulaator (01/2) tööasendisse.
3. Seadke lõikemehhanism kõrgeimale lõikekõrgusele (04/1).
4. Lülitage lõikemehhanism kipplülitiga (03/3) (asend „I“) sisse.
5. Seadke käsihoova (04/1) abil soovitav lõike-kõrgus.
6. Sõitke murutraktoriga kohalt.

7.5.4.2 Niitmisrežiim tagurpidi liikumisel

MÄRKUS

Kui vajutada ainult käigupedaali, lülitub löikemehhanism välja.

1. Vajutage nuppu "Tagurpidi niitmine" (01/4) ning 5 sekundi jooksul tagurpidi liikumise pedaali (02/1).

HOIATUS!

Önnetusoht tagurpidi niitmisel!

Jälgige tagurpidi niitmisel tagapool asuvat ala!

Tagurpidi tohib niita vaid siis, kui see on vajalik!

7.5.4.3 Lõikemehhanismi väljalülitamine

HOIATUS!

Lõiketera järeljooks on ohtlik!

Pöörlev / seisma jääv lõiketera võib põhjustada kätel ja jalgadel lõikehaavu!

Seetõttu hoidke käed ja jalad lõikeseadmetest eemal!

1. Lülitage löikemehhanism kipplülitiga (asend „0“) välja (03/3).

Lõikemehhanismi saab välja lülitada nii seisval traktoril kui ka sõidu ajal.

Lülitage lõikemehhanism alati välja, kui sõidate pindadel, kus ei kasva muru.

7.5.4.4 Multšimine

Optimaalse multšimistulemuse saavutamiseks tu- leb muru regulaarselt niita (umbes 1–2 korda nä- dalas). Ära tuleb lõigata 1/3 murulible körgusest (nt kui muru körgus on 6 cm, tuleb ära lõigata 2 cm). See võimaldab töödelda lõigatud muru puhtalt järelejäänud murusse.

Külgväljaviske ümberseadistamine multširežiimile

Multšikomplekt sisaldub tarnekomplektis. Multšisulgur asub 110 cm lõikelaiusega murutraktoril lõikemehhanismis vasakul pool. 95 cm lõikelaiusega murutraktoril on multšisulgur lahtiselt kaasas.

HOIATUS!

Mittetäielik või kahjustunud lõikemeh- hanismikaitse on ohtlik.

Murutraktorit tohib kasutada ainult siis, kui on paigaldatud külgväljaviske väljaviskešaht. Kui seda ei ole paigaldatud, ei ole kasutamine lubatud, sest vastasel juhul on oht, et tera satub löikemehhanismi. Kahjustunud kaitseseadis tuleb kohe asendada originaalvaruosaga.

HOIATUS!

Lõikemehhanismi kaitse ümbersea-distamine on ohtlik.

Murutraktorit tohib ümberseadistada üksnes väljalülitatud mootori ja eemaldatud süütevõtmega.

Ümberseadistamiseks külgväljaviskelt multširežiimile toimige alljärgnevalt:

1. Lülitage mootor välja.
2. Eemaldage süütevõti ja hoidke seda kõrvalis- tele isikutele kättesaamatult.
3. Tõstke külgväljaviske šaht (24/1) üles (24/a).
4. Asetage multšisulgur (24/2) lõikemehhanismile (24/b).
5. Lukustage multšisulgur hoideklambriga (24/3, 24/c).
6. Kontrollige, kas multšisulgur (24/2) on õiges asendis.

110 cm lõikelaiusega mudel (25)

Multšikorgi eemaldamine (25/1):

1. Vabastage klamber (25/2).
2. Võtke multšisulgur lukustusest välja (25/3).

7.5.4.5 Niitmisintervall

Arvestage, et muru kasvab eri aegadel erinevalt. Kevadel on soovitatav valida lühem niitmisintervall. Suurendage niitmisintervalli, kui muru kasvukiirus väheneb.

Kui muru ei ole pikka aega niidetud, valige köigepealt körgem löikeseadistus ning niitke seejärel kaks päeva hiljem madalama niitmiskörgusega.

7.5.4.6 Kõrge muru niitmine

Kui muru on tavalisest pikemaks kasvanud või on liiga niiske, niitke kõrgema lõikekõrgusega. Seejärel niitke muru madalama, tavalise seadistusega veel kord.

7.5.4.7 Lõiketera hooldus

Jälgige, et lõiketera oleks kogu niitmisperioodil terav, et vältida muruliblete rebimist ja muljumist. Rebitud muruliblede servad muutuvad pruuniks. See aeglustab kasvu ning suurendab muru vastuvõtlikkust haigustele.

Kontrollige lõiketera teravust ning kulumis- ja kahjustumismärke pärast iga kasutamist! Vajadusel pöörduge teenindusse.
■ Kasutage tera vahetamisel ainult originaallõiketeri.

8 MURUTRAKTORI PUHASTAMINE

Optimaalseks toimimiseks ja pika eluea tagami-seks tuleb murutraktorit regulaarselt puhastada.

Puhastage murutraktor pärast iga kasutamist sellele kogunenud mustusest.

Ärge kasutage puhastamiseks survepuhastit.

Survepuhasti või aiavooliku veejuga võib kahjustada elektrisüsteemi ja laagreid.

Jälgige, et eelkõige mootor, ülekanne ja ümber-suunamisrullikud, samuti kogu elektrisüsteem ei satuks veega kokkupuutesse.

HOIATUS!

Ohud puhastamisel!

Kõigi puhastustööde juures kehtib:

Lülitage mootor välja ja eemaldage süütevõti.
Eemaldage süüteküünal/-küunlad.
Puhastamise ajaks eemaldatud kait-seseadised tuleb pärast puhastamist tagasi panna.
PÖLETUSOHT: Puhastage murutraktor alles siis, kui see on maha jahtunud. Mootor, ülekanne ja mürasummuti on väga kuumad!
LÖIKEOHT: Arvestage lõikemehhanismi kallal töötamise ajal teravate lõiketeradega. Mitme teraga lõike-mehhanismi korral võib ühe lõiketera liikumine tuua kaasa teiste lõiketerade liikumise!

8.1 Korpuse, mootori ja ülekande puhastamine

Ärge pihustage mootorit ja laagreid (ratastel, ülekandel, terahoidikus) veega ega survepuhastiga.

Vee tungimine süütesüsteemi, karburaatorisse ja öhufiltrisse vöib pöhjustada törkeid. Laagrites olev vesi vöib pöhjustada määrde kadumise ja selle tagajärjel laagrite hävimise.

Mustuse ja murujäätmete eemaldamiseks kasutage lappi, käsiharja, pika varrega pintslit või muud sarnast.

TÄHELEPANU!

Elektrisüsteem vöib sissetungiva vee töttu kahjustada saada!

Jälgige traktori puhastamisel, et vesi ei satuks elektrisüsteemi!

9 TRANSPORTIMINE

HOIATUS!

Ümberkukkuv seade põhjustab mulju- misoftu!

Seadme omakaal võib inimesi raskelt vigastada.

Olge seadme peale- ja mahalaadi-misel söidukisse või haagisele äär-miselt ettevaatlik!

Murutraktori transportimisel transpordivahendil (nt söiduauto haagisel) tuleb löikemehhanism toestada.

Jälgige, et transpordi ajal oleks transpordivahendi kandevõime piisav ja et murutraktor oleks sobivalt kinnitatud.

10 KORRASHOID

Korrashoiuga kaasnevad ohud!

Kõigi korrashoiutööde juures kehtib:

Lülitage mootor välja ja eemaldage süütevõti.

Eemaldage süüteküünal/-küünlad.
Korrashoiu ajaks eemaldatud kaitseseadised tuleb pärast korrashoiutöid tagasi panna.
PÕLETUSOHT: Töötage murutraktori kallal alles siis, kui see on maha jahtunud. Mootor, ülekanne ja mürasummuti on väga kuumad!
LÖIKEOHT: Arvestage lõikemehhanismi kallal töötamise ajal teravate lõiketeradega. Mitme teraga lõikemehhanismi korral võib ühe lõiketera liikumine tuua kaasa teiste lõiketerade liikumise.
Osade vahetamisel tohib kasutada üksnes originaalvaruosi.
Kahtluse korral pöörduge töökotta või tootja poole.

10.1 Hooldusplaan

Alljärgnevaid töid tohib teha kasutaja ise. Köiki muid hooldus-, teenindus- ja korrashoiutöid tuleb teha volitatud hooldustöökojas.

Järgige lisaks soovituslikke iga-aastaseid määri-misi kooskõlas määrdekavaga.

Tegevus Enne iga	kasuta-mist	Pärast iga kasu-tamist	Pärast esimest 5 tundi	Iga 25 töötunni järel	Iga 50 töötunni järel	Enne iga hoiule panekut
Kontrollige mootori ölitaset*)	X
Vahetage mootoriöli*)			X			X
Puhastage öhufilter*)				X
Vahetage öhufilter*)					X
Kontrollige süüteküünalt*)					X
Kontrollige pidurit (proovipi-durdamine sirgel lõigul)	X
Kontrollige rehvirõhku X
Kontrollige lõiketera X
Kontrollige lahtiseid osi X X
Kontrollige kiilrihma (visuaal-ne kontroll)				X
Puhastage murutraktorit X
Puhastage mootori öhusis-selaskevõre*)	X
Puhastage ülekanne muruja niitmisjäätmetest				X

)* vt mootori tootja kasutusjuhendit

MÄRKUS

Tugeva koormuse ja kõrge temperatuuri korral tuleb vajadusel kasutada lühe-maid hooldusintervalle, kui eespool olevas tabelis on toodud.

10.2 Määrdekava

Selleks et tagada liikuvate osade kerge liikumine, soovitame vähemalt üks kord aastas määrida all-järgnevaid kohti.

Puhastage kõiki määritavaid kohti enne määri-mist või pihustamist lapiga. Ärge kasutage vett, muidu võib tekkida korrosioon.

Määrdepunktid:

Esi- ja tagarattad tuleb telgede ja laagrite määrimiseks ära võtta.

Pöörd- ja laagrikohad: Määrige köiki liikuvaid pöörlemis- ja laagripunkte.

10.3 Ratta vahetamine

Ratast tohib vahetada üksnes horisontaalsel ja stabiilsel aluspinnal.

1. Seisake murutraktor ja eemaldage süütevõti.
2. Vajutage piduripedaal (03/1) täiesti alla ja fikseerige see fikseerimishoovaga (03/2).
3. Kindlustage murutraktor eemaleveeremise eest tökiskingadega. Asetage tökiskingad sellele küljele, mida ei tõsteta üles.
4. Tõstke murutraktor sobiva tõstevahendiga (nt käärtõstuk) sellel küljel üles, mida tuleb vahetada. Tõstke traktorit nii palju, et vahetatavat ratast saaks vabalt pöörata.
   Jälgige tõstmisel, et traktorielemendid ei painduks. Toetage tõstevahend ainult stabiilsetele metallosadele.
5. Kindlustage murutraktor mönel veermiku kandeelemendil stabiilse toestusega (nt kant-puit), nii et traktor ei hakkaks langema ka tõs-

Tähelepanu! Seadme kahjustuste oht.

tevahendi äralibisemise või ümbermineku korral.

1. Eemaldage kaitsekate (09/1).
2. Vajutage kinnitusseib (09/2) kruvikeeraja abil ära. Jälgige, et seib ei läheks kaotsi.

3. Eemaldage alusseib (09/3).

4. Tõmmake ratas teljelt. Märkus: Tagarataste eemaldamisel teljelt ärge laske prismaliistudel kaotsi minna!

5. Puhastage enne tagasi monteerimist ratta telg ja ava ja määrige mölemat universaal-määrdega.

6. Paigaldage ratas teljele. Märkus: Tagarataste ühendamisel peavad prismaliistude ja tagaratta sooned olema selliselt kohakuti, et prismaliistud saab jõudu kasutamata kohale lükata.

7. Paigaldage alusseib teljele.

8. Vajutage kinnitusseib teljel olevasse soonde. Kui kasutate selleks tange, jälgige, et telg ei saaks kahjustada.
9. Paigaldage kaitsekate teljele.
10. Eemaldage kinnitusalus ja laske traktor töstevahendi abil ettevaatlikult maha.

10.4 Starteriaku

Murutraktori tarnekomplektis ei ole starteriaku laadijat.

Aku täpset nimetust vt akukastilt. Starteriaku asub mootorikatte all.

Starteriaku on tehases laetud.

Ohutusjuhised

HOIATUS!

Starteriaku vale käitlemine on ohtlik!

Aku valest käitlemisest tulenevate ohtude vältimiseks järgige allolevaid punkte!

■ Starteriakut ei tohi hoida lahtise tule vahetus läheduses, põletada ega asetada küttekehadele. Plahvatusoht.
Hoidke staeteriakut talvel jahedas ja kuivas ruumis (10–15 °C). Hoiustamise ajal tuleb vältida alla külmumispunkti jäävaid temperatuure.
- Ärge jätke starteriakut pikemaks ajaks laadi-mata olekusse. Kui starteriakut ei kasutata pikema aja jooksul, tuleb seda sobiva laadijaga laadida.

• Ärge hävitage starteriakut. Elektrolüüt (väävelhape) põhjustab nahal ja riietel söövitust – loputage kohe veega maha.
  Hoidke starteriakut puhtana. Pühkige seda ainult kuiva lapiga. Årge kasutage vett, ben- siini, lahustit ega muud sarnast!
  Hoidke ühenduspoolused puhtana ja määrige poolusemäärdega.
• Ärge lühistage ühenduspooluseid.

Starteriaku laadimine

■ enne talvist hoiule panekut;
■ seadme pikemaks seisma jätmiseks (üle 3 kuu).

HOIATUS!

Oht starteriaku valesti laadimise tõt-tu!

Laadija laadimisvool ei tohi ületada 5 A ning laadimispinge peab olema kuni 14,4 V. Suurema laadimispinge korral tekib starteriaku plahvatamise oht! Aku juures töötamise ajal eemaldage alati süütevõti.

Soovitame laadida seda hooldusvaba ja gaasilekkekindlat starteriakut spetsiaalse laadimisseadmega (saadaval tehnikakauplustes).

Järgige enne starteriaku laadimist laadija tootja kasutusjuhendit.

ETTEVAATUST!

Lühiseoht!

Lühiseohu vältimiseks tuleb alati miinuskaabel (-) esimesena eemaldada ning viimasena tagasi ühendada!

Aku juures töötamise ajal eemaldage alati süütevõti!

1. Keerake süütevõti välja (01/3).
2. Avage mootorikate.
3. Ühendage laadija klemmid aku ühenduspoolustega.

MÄRKUS

Jälgige poolsust:

■ Punane klemm = plusspoolus (+)
■ Must klemm = miinuspoolus (-)

1. Ühendage laadija vooluvõrku ja lülitage sisse.

10.5 Lõikemehhanismi eemaldamine

Traktori kasutamiseks talvel ja kiilrihma vaheta-miseks tuleb lõikemehhanism eemaldada.

1. Pöörake rool lõpuni vasakule (14).
2. Keerake šahtihoidiku silinderkruvi (15) 5–6 pöörde võrra lahti.
3. Laske löikemehhanism madalaimasse asendisse (16).
4. Võtke tõmbevedru lõikemehhanismist välja (17).
5. Viige lõikemehhanism uuesti täiesti üles (18).
6. Võtke kiilrihmakanal välja (19).
7. Võtke kiilrihm mootori kiilrihmakettalt ära (20).
8. Laske löikemehhanism uuesti madalaimasse asendisse (21).
9. Eemaldage lõikemehhanismi (22) hoideraamidelt 4 kinnitustihvti.
10. Tõmmake hoideraam poltidelt ära (22).
11. Tõmmake lõikemehhanism sõidusuunas pa- remalt küljelt välja.

10.6 Kiilrihma vahetamine

Kiilrihma vahetamiseks pöörduge volitatud tööko- ja poole.

11 HOIULEPANEK

Murutraktorit tuleb hoida kaitstuna ilmastikumõju-de, eriti niiskuse, vihma ja pikaajalise päikesekir-guse eest.

Kui traktori bensiinipaagis on bensiini, ärge hoidke murutraktorit kunagi hoones, kus kütuseaurud võivad kokku puutuda lahtise tule või sädemete- ga. Paigutage murutraktorit ainult ruumidesse, mis on mootorsõidukite hoidmiseks sobivad.

Võimalusel ärge hoiustage murutraktorit pikemat aega, näiteks talvel, täis paagiga. Kütus võib aurustuda.

Enne pikaajalist hoiule panekut tuleb kütus paagist ja karburaatorist välja lasta, et ennetada la-destisi ja seega käivitusraskusi. Küsige selle koh-ta oma töökojast.

12 ABI TÖRGETE KORRAL

ETTEVAATUST!

Kehavigastuste oht

Teravad ja liikuvad seadme osad võivad põhjustada vigastusi.

Kandke hooldus- ja puhastustööde ajal alati kaitsekindaid!

MÄRKUS

Tõrgete korral, mida selles tabelis pole kirjeldatud või mida te ei suuda ise kõrvaldada, pöörduge meie volitatud klienditeeninduse poole.

Rike Põhjus Kõrvaldamine
Mootor ei käivitu. Kütus on	otsas. Täitke paak; kontrollige paagi õhutust; kontrollige kütusefiltrit.
	Paagis on ebakvaliteetne, saastunud kütus või vana kü- tus.	Kasutage alati puhtast anumast pärit värsket kütust; puhastage karburaator (tootja esindustöökoda).
	Õhufilter määrdunud. Puhastage õhufilter (vt mootori tootja kasutusjuhendit).
	Süütesäde puudub. Puhastage süüteküünal, vajadusel va- hetage uue vastu, kontrollige süüte- kaablit, kontrollige süütesüsteemi (tootja esindustöökoda).
	Mootori põlemisruumis on mitme käivituskatse töttu liiga palju kütust.	Keerake süüteküünal välja ja kuivatage.
Starter ei tööta. Tühi või kohe tühjenev star- teriaku.		Laadige starteriaku.
	Juhiistmel olev kaitselüliti ei tööta.	Istuge juhiistmele õigesti; lüliti on katki.
	Piduripedaalil olev kaitselüliti ei tööta.	Vajutage piduripedaal täiesti alla.
	Lõikemehhanism on sisse lü- litatud.	Lülitage lõikemehhanism välja.
	Starteriaku (+) kaabli kaitse. Kontrollige ja vajadusel vahetage kaitse.
Mootori võimsus vähe- neb.	Liiga kõrge või liiga märg muru.	Korrigeerige lõikekõrgust; looge lõike- mehhanismile vaba ruumi, liikudes veidi tagasi.
	Õhufilter määrdunud. Puhastage õhufilter (vt mootori tootja kasutusjuhendit).
	Karburaatori seadistus on vale.	Laske seadistust kontrollida (tootja esin- dustöökoda).
	Tera on tugevalt kulunud. Vahetage tera välja (tootja esindustöö- koda).
	Sõidukiirus on liiga suur. Vähendage sõidukiirust.
Murutraktor vibreerib tu- gevalt.	Lõikemehhanism on kahjus- tunud.	Kontrollige lõikemehhanismi (tootja esindustöökoda).
Murutraktor ei võta ko-halt.	Hüdrostaatajami korral: veo-ajam puudub.	Seadke möödaviiguhoob tööasendisse ümber.
Ebapuhas lõige. Tera kulunud, nüri. Vahetage või teritage tera. Tasakaalus-tage teritatud tera (tootja esindustööko-da)!
	Vale lõikekõrgus. Korrigeerige lõikekõrgust.
	Mootori liiga väike pöörlemis-kiirus.	Seadistage maksimaalne mootori pöör-lemiskiirus.
	Sõidukiirus on liiga suur. Vähendage sõidukiirust.
	Rehvidel on erinev rehvirõhk.	Pumbake rehve õige tasemeni. Möõtkerehvide rõhku.
Sõiduajam, pidur, sidur ja lõikemehhanism		Laske kontrollida üksnes tootja esindus-töökojas!

13 GARANTII

Võimalikud materjali- ja tootmisvead kõrvaldame seaduses ettenähtud garantiiaja jooksul oma äranägemisel kas remondi teel või asendame uue tootega. Garantiiaeg oleneb seadme ostukoha riigi sea-dustest.

Meie garantii kehtib vaid alljärgnevate tingimuste täitmisel:

■ kasutusjuhendi järgimine;
■ asjatundlik käsitsemine;
■ originaalvaruosade kasutamine.

Garantii kaotab kehtivuse alljärgnevatel juhtudel:

■ omavolilised remondikatsed;
■ omavoliline tehniline muutmine;
■ mitteotstarbekohane kasutamine.

Garantii ei hõlma:

■ loomulikust kulumisest tulenevaid värvikahjustusi,
■ kuluvaid osi, mis on varuosade kaardil tähistatud xxxxxx (x) raamiga
■ sisepõlemismootoreid (neile kehtivad vastava mootoritootja garantiitingimused).

Garantiiaeg algab ostu sooritamisega esimese lõppkasutaja poolt. Määrava tähtsusega on ostutšeki kuupäev. Pöörduge selle garantiideklaratsiooni ja ostutšekiga edasimüüja või lähima volitatud kliendi- teeninduse poole. See vastavusdeklaratsioon ei puuduta ostja poolt müüja vastu esitatavaid seaduse- ga ettenähtud kvaliteedikaebusi.

ORIGINALIOS NAUDOJIMO INSTRUKCIJOS VERTIMAS

Turinys
