BRUGSANVISNING Solo T 1593.9 HDSA AL-KO

1 Om denne brugsanvisning.... 250

1.1 Symboler på forsiden 250

2.1 Tilsigtet brug.... 250

2.2 Forkert anvendelse ....251

2.3 Symboler på maskinen.... 251

2.4 Sikkerheds- og beskyttelsesanordninger 251

2.5 Produktoversigt 252

3 Sikkerhedsanvisninger.... 253

3.1 Bruger 253

3.2 Personligt beskyttelsesudstyr...... 253

3.3 Arbejdspladssikkerhed 253

3.6 Støjbelastning ....254

3.7 Omgang med benzin og olie 254

4 Udpakning og montering af plænetraktoren.... 254

5 Betjeningselementer 254

5.1 Standardinstrumentbræt ......255

5.3 Gearbetjening (kørehastighed) .....255

5.4 Fodhydrostatgear 255

5.5 Betjening af klippeværket.... 255

6 Ibrugtagning.... 256

6.1 Kontrol af klippeværket ....256

6.3 Brændstofpåfyldning 256

6.4 Kontrol af dæktrykket 256

6.5 Kontrol af sikkerhedsanordningerne ..256

6.5.1 Kontrol af bremsekontakten...... 256

6.5.2 Kontrol af klippeværkskontakten . 257

6.5.3 Kontrol af sædekontakten...... 257

7 Betjening af traktoren.... 257

7.1 Forholdsregler, der altid skal tages .... 257

7.2 Anvendelse af tilbehør......257

7.3 Skubning af plænetraktoren ......257

7.5 Kørsel med traktoren 258

7.5.1 Forberedelse af kørsel ved temperaturer under 10 °C .....258

7.5.2 Kørsel med fodhydrostatgear......258

7.5.3 Kørsel og klipning på skråninger..259

7.5.4 Klipning med plænetraktoren .....259

8 Rengøring af plænetraktoren ....260

8.1 Rengøring af hus, motor og gearkasse....261

9 Transport....261

10 Vedligeholdelse......261

10.1 Vedligeholdelsesplan....261

10.2 Smøreskema 262

10.3 Hjulskift 262

10.4 Startbatteri 263

10.5 Afmontering af klippeværket......264

10.6 Udskiftning af kileremme .....264

11 Opbevaring....264

12 Hjælp ved fejl....264

13 Garanti....266

1 OM DENNE BRUGSANVISNING

Den tyske udgave er den originale driftsvejledning. Alle andre sprog er oversættelser af den originale driftsvejledning.
Læs denne brugsanvisning omhyggeligt, før du tager maskinen i brug. Dette er en forudsætning for, at du kan arbejde sikkert og håndtere maskinen uden forstyrrelser.
- Opbevar denne brugsanvisning, så du altid kan slå op i den, när du har brug for informationer om maskinen.
■ Overdrag kun maskinen til andre personer sammen med denne brugsanvisning.
Læs og overhold sikkerhedsanvisningerne og advarslerne i denne brugsanvisning.
Plænetraktorerne leveres i forskellige udstyrsvarianter. Bemærk, at billederne kan afvige en smule fra originalen. Hvis du har problemer med at forstå beskrivelserne, bedes du henvende dig til et serviceværksted eller producenten.
■ Overhold medfølgende monteringsvejledning og benzinmotorens brugsanvisning.

1.1 Symboler på forsiden

Symbol Betydning

Læs denne brugsanvisning omhyggeligt, før du tager maskinen i brug. Dette er en forudsætning for, at du kan arbejde sikkert og håndtere maskinen uden forstyrrelser.

Brugsanvisning

Brug ikke det benzindrevne apparat i nærheden af åben ild eller varme kilder.

Indikerer en umiddelbar farlig situation, som, hvis den ikke undgås, er livsfarlig eller medfører alvorlige kvæstelser.

ADVARSEL!

Indikerer en potentiel farlig situation, som, hvis den ikke undgås, kan være livsfarlig eller medføre alvorlige kvæstelser.

FORSIGTIG!

Indikerer en potentiel farlig situation, som, hvis den ikke undgås, kan medføre mindre eller moderate kvæstelser.

OBS!

Indikerer en situation, som, hvis den ikke undgås, kan medføre tingsskade.

BEMAERK

Specielle anvisninger, der gør dig i stand til at forstå og håndtere maskinen bedre.

2 PRODUKTBESKRIVELSE

Plænetraktorerne med sideudkast fremstilles i forskellige modeller. Når du læser beskrivelserne i brugsanvisningen, skal du være opmærksom på, at du læser den beskrivelse, der passer til din traktor.

Gearkasse: Fodhydrostat
■ Knivkobling: elektromagnetisk
- Klippeværk til sideudkast inkl. skærm til bioklip

Typeforskelle:

Motortype
Motoreffekt
■ Skærebredder: 95 cm og 110 cm
På udførelse med en skærebredde på 110 cm: Bioklipskærmen medbringes, när den ikke bruges.

2.1 Tilsigtet brug

Plænetraktoren er beregnet til at klippe private villa- og kolonihaver, der skråner maks. 10°

(18 %). Yderligere anvendelser som f.eks. bioklip er kun tilladt, såfremt der anvendes originalt tilbehør og de maksimale belastningsværdier overholdes.

Denne maskine er udelukkende beregnet til privat brug. Enhver anden brug samt ikke godkendte om- eller påbygninger er mod den tilsigtede brug og bevirker, at garantien bortfalder, at overensstemmelsen (CE-mærket) ikke opfyldes, og at

fabrikantens ansvar med henblik på skader, der påføres brugeren eller udenforstående, bortfalder.

2.2 Forkert anvendelse

Plænetraktoren er ikke fremstillet med henblik på erhvervsmæssig anvendelse i offentlige parker, sportsanlæg eller land- og skovbrug.

ADVARSEL!

Fare ved overbelastning af plænetraktoren!

Når der anvendes anhænger, skal du være særligt opmærksom på, at de tilladte værdier for trækbelastninger samt stigninger/fald ikke overskrides. Hvis disse værdier overskrides, er der fare for at overbelaste traktorens bremseydelse med deraf følgende farlige situationer!

BEMÆRK

Husk, at plænetraktoren ikke er indregi- streret, og at den dermed ikke må køre på offentlige gader og veje!

2.3 Symboler på maskinen

Læs brugsanvisningen før ibrugtagning!

Mens der klippes, skal alle andre, særligt børn og dyr, holdes væk fra arbejdsområdet.

Tag tændingsnøglen ud før vedligeholdelses- og reparationsarbejde!

OBS! Fare Hold hænder og fødder væk fra klippeværket!

Kør aldrig på arealer, der skråner mere end 10° (hældning på 18 %)!

Fare! Ingen adgang her!

Fare for forbrænding på varme overflader!

2.4 Sikkerheds- og beskyttelsesanordninger

ADVARSEL!

Det er forbundet med fare at fjerne eller manipulere ved beskyttelsesanordninger.

Enhver betjening af plænetraktoren er forbudt, hvis beskyttelsesanordningerne er blevet fjernet eller ændret. Defekte beskyttelsesanordninger skal omgående repareres eller udskiftes!

Beskyttelsesanordninger er især:

Bremsekontakter
■ Klippeværkskontakter
Bioklipskærm
Sædekontakter
■ Klippeværksafdækninger
■ Afdækning til sideudkast

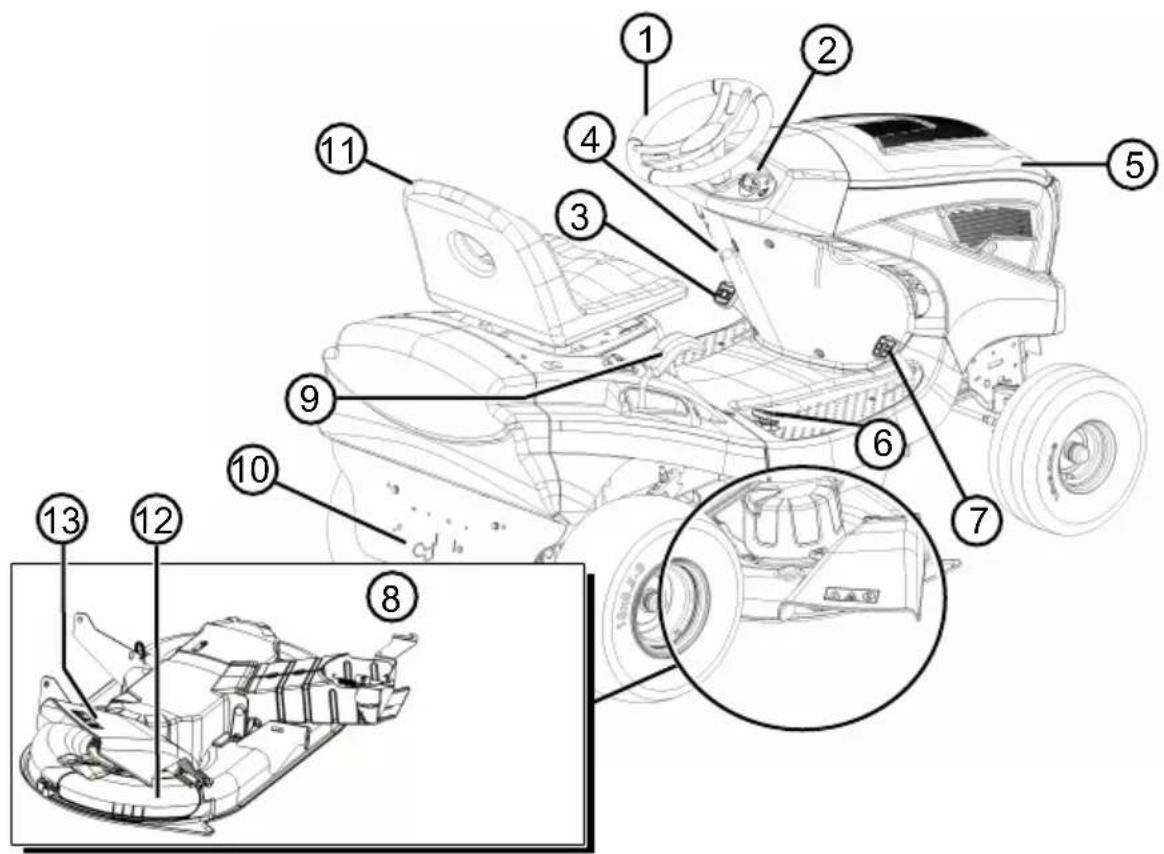

2.5 Produktoversigt

1 Rat 8 Klippeværk
2 Instrumentbræt 9 Indstilling af klippehøjde
3 Bremsepedal 10 Gearbypass
4 Parkeringsarm til bremsepedal 11 Førersæde
5 Motorhjelm 12 Bioklipskærm
6 Gearaktivering bak 13 Afdækning til sideudkast
7 Gearaktivering fremad

3 SIKKERHEDSANVISNINGER

FARE!

Livsfare samt fare for alvorlige kvæstelser!

Manglende kendskab til sikkerhedsanvisningerne og betjeningsanvisningerne kan medføre meget alvorlige kvæstelser samt være livsfarlige.

Overhold alle sikkerhedsanvisninger og betjeningsanvisninger i nærværende brugsanvisning samt i brugsanvisningerne, som der henvises til, før apparatet bruges.
■ Opbevar alle medfølgende dokumenter til fremtidig brug.

3.1 Bruger

Børn under 16 år og personer, der ikke har læst brugsanvisningen, må ikke bruge maskinen. Overhold eventuelle nationale sikkerhedsbestemmelser vedrørende brugerens minimumsalder.
■ Maskinen må ikke betjenes, hvis du er påvirket af alkohol, narkotika eller medicin.

3.2 Personligt beskyttelsesudstyr

For at undgå kvæstelser på krop og lemmer samt høreskader skal der bæres særligt tøj og beskyttelsesudstyr.
Tøjet skal være formålstjenligt (tætsiddende) og må ikke hindre bevægelsesfriheden. Bær altid hårnet, hvis du har langt hår. Bær aldrig løst tøj eller tilbehør, som kan blive trukket ind i apparatet, f.eks. halstørklæder, vidde skjorter eller lange halskæder.

Det personlige beskyttelsesudstyr består af:

Høreværn og beskyttelsesbriller
Lange bukser og fast skotøj
Beskyttelseshandsker

3.3 Arbejdspladssikkerhed

Arbejd kun i dagslys eller i effektiv kunstig belysning.
- Apparatet må kun drives på et fast og plant underlag og ikke på skråninger.
Sørg for stabilitet.

3.4 Sikkerhed for personer, dyr og ting

Brug kun maskinen til de opgaver, den er beregnet til. Hvis maskinen ikke bruges som til-sigtet, er der risiko for kvæstelser og tings-skader.

Brugeren er ansvarlig for eventuelle ulykker på andre personer og disses ejendom.
- Hold uvedkommende væk fra fareområdet.
Tænd kun for maskinen, når der ikke opholder sig personer og dyr i arbejdsområdet.
Overhold en sikkerhedsafstand til personer og dyr. Sluk for maskinen, hvis personer eller dyr nærmer sig.
Tag ikke passagerer med på maskinen.
- Hold aldrig motorens udstødningsstråle mod personer og dyr samt brandfarlige produkter og genstande.
Grib aldrig ind i indsugnings- og luftgitteret, når motoren er i gang. Der er fare for kvæstelser på de roterende maskindele.
■ Sluk altid for maskinen, når den ikke skal bruges. F.eks. når arbejdsområdet forlades, ved service og vedligeholdelse, når benzin/olieblandingen hældes på maskinen.
Slå ikke græs i tordenvejr. Der er ingen beskyttelse mod lynnedslag.
■ Klip altid på tværs af skråningen.
Plænetraktoren kan forårsage svære kvæstelser i kraft af sin egenvægt. Når plænetraktoren læsses af eller på et køretøj eller en anhænger med henblik på transport, skal der udvises særlig forsigtighed.
Denne plænetraktor må ikke bugseres. Brug et egnet køretøj, hvis plænetraktoren skal transporteres på offentlige gader og veje.
Plænetraktoren må ikke betjenes i dårligt ventilerede arbejdsområder (f.eks. garage). Udstødningsgassen indeholder giftig kulilte samt andre skadelige stoffer.
■ Sluk for maskinen i tilfælde af en ulykke for at undgå yderligere kvæstelser og tingsskader.
Brug aldrig maskinen med slidte eller defekte dele. Slidte eller defekte maskindele kan forårsage alvorlige kvæstelser.
Brug kun originale reservedele og originalt tilbehør.
Før brug: Kontrollér alle sikkerhedsanordninger, som er beskrevet i denne manual.
■ Opbevar maskinen uden for børns rækkevidde.
Giv børn og unge besked om, at de ikke må lege med maskinen.

3.5 Maskinsikkerhed

Brug kun apparatet under følgende betingelser:

■ Apparatet er ikke beskidt.
■ Maskinen er ikke beskadiget.
Alle betjeningselementer fungerer.

Overbelast ikke apparatet. Den er beregnet til lette arbejder i privat område. Overbelastning fører til beskadigelse af maskinen.

Brug aldrig apparatet med slidte eller defekte dele. Udskift altid defekte dele med originale reservedele fra fabrikanten. Bruges maskinen med slidte eller defekte dele, kan garantikrav ikke gøres gældende over for fabrikanten.

BEMÆRK

Reparationer må kun gennemføres af kompetente fagværksteder eller vores serviceafdelinger.

3.6 Støjbelastning

Støjbelastning kan ikke undgås helt med maskinen. Brug den støjende maskine på tilladte tidspunkter. Overhold hviletider, og begræns arbejdets varighed til det nødvendigste. For din egen personlige beskyttelse og for at beskytte personer i nærheden, skal der bruges høreværn.

3.7 Omgang med benzin og olie

FARE!

Der dannes en eksplosiv atmosfære, hvis benzin/luft-blandingen siver ud. Antændelse, eksplosion og brand kan medføre alvorlige kvæstelser og være livsfarlig ved ukorrekt håndtering af brændstoffet.

Rygning er forbudt, när benzinen håndteres.
Håndter kun benzin udendørs og aldrig i lukkede rum.
■ Overhold ubetinget følgende regler.

• Transportér og opbevar kun benzin og olie i beholdere, der er godkendt til dette formål. Sørg for, at børn ikke kan få adgang til opbevaret benzin og olie.
  ■ Forebyg forurening af jorden (miljøbeskyttelse) ved at sørge for, at der ikke trænger benzin og olie ned i jorden. Brug en tragt til påfyldningen.

Fyld aldrig brændstof på apparatet i lukkede rum. Benzindampe kan samle sig på gulvet og derved forårsage antændelse eller endda en eksplosion.
Tør spildt benzin af apparatet eller på gulvet. Lad tekstiler, som er blevet brugt til optørring af benzinen, tørre på et sted med god ventilation, inden du bortskaffer disse tekstiler. I modsat fald kan der ske spontan selvantændelse.
Er benzin blevet spildt, dannes der benzindampe. Start derfor aldrig apparatet ved dette sted, men mindst 3 m væk.
■ Undgå hudkontakt med mineralske olieprodukter. Indånd ikke benzindampe. Bær altid beskyttelseshandsker under påfyldningen af brændstoffet. Skift beskyttelsestøj regelmæssigt, og få det renset.
Sørg for, at dit tøj ikke kommer i kontakt med benzinen. Hvis der er kommet benzin på dit tøj, skal du skifte tøj omgående.
■ Fyld aldrig benzin på apparatet, mens moto-ren er i gang eller varm.

4 UDPAKNING OG MONTERING AF PLÄENETRAKTOREN

Overhold medfølgende monteringsvejledning, der anviser, hvordan traktoren pakkes ud og monteres.

BEMÆRK

Overhold også den medfølgende brugsanvisning til benzinmotoren.

ADVARSEL!

Fare ved ufuldstændig montering!

Plænetraktoren må ikke betjenes, før den er monteret fuldstændigt!

Udfør alt monteringsarbejde, der beskrives i monteringsvejledningen. Hvis du er i tvivl, skal du spørge en fagmand, om plænetraktoren er korrekt monteret, før du tager den i brug.

Kontrollér, at alle sikkerheds- og beskyttelsesanordninger er tilstede og fungerer!

5 BETJENINGSELEMENTER

I det følgende beskrives betjeningselementerne på plænetraktorer med sideudkast. Når du læser beskrivelserne i brugsanvisningen, skal du være

opmærksom på, at du læser den beskrivelse, der passer til din traktor.

5.1 Standardinstrumentbræt

I det følgende beskrives elementerne på et standardinstrumentbræt (01).

Regulering af motorens omdrejningstal (01/2)

BEMÆRK

Husk, at du påvirker hastigheden, när du aktiverer regulatoren under kørslen!

Regulator med integreret choker:

Ved at forskyde regulatoren (01/2) øges eller sænkes motorens omdrejningstal. I den øverste stilling slås chokeren til.

Aktivering af choker: Skub regulatoren (01/2) helt op til choker-symbolet. Denne position bruges udelukkende til at starte motoren.

Bemærk: Nogle traktorvarianter er udstyret med en separat choker-knap (01/1) på instrumentbrættet. For at starte traktoren skal denne knap også aktiveres. Når motoren kører, skal knappen skubbes langsomt tilbage igen!

Klipning: I denne position kører motoren med maksimalt omdrejningstal.

Tomgang: I denne position kører motoren med det laveste omdrejningstal.

Tændingslås (01/3, 05)

Stilling Funktion

0 Motoren slukket.Tændingsnøglen kan trækkes ud.

I Lygterne tændes.Når motoren er startet, tændes lygterne i denne stilling (ekstraudstyr).

II Driftsstilling, når motoren er i gang.

III Startstilling for at starte motoren.Slip tændingsnøglen, så snart moto-ren er i gang. Så fjedrer den tilbage til driftsstilling II.

Bremse: Når du træder pedalen (03/1) helt ned, aktiveres bremsen på gearkassen, og traktoren bremser.

- Parkeringsbremse: Når du trækker armen til parkeringsbremsen (03/2) opad, mens du holder bremse-/koblingspedalen (03/1) nede, låses bremsen. Når du træder på pedalen igen, løsnes bremsen.

5.3 Gearbetjening (kørehastighed)

Plænetraktoren er udstyret med et fodhydrostatisk gear.

I højre side er der to separate pedaler til fremadog bakkørsel.

Køreretning	Beskrivelse
Fremad Træd på den forreste pedal (02/2) for at køre fremad.
Bak Træd på den bagerste pedal (02/1) for at bakke.Bemærk: Når du træder på bakkørselspedalen, slukkes der for klippeværket.Klippefunktion ved bakkørsel: se kapitel 7.5.4.2 "Klippefunktion ved bakkørsel", side 259.

5.4 Fodhydrostatgear

Fodhydrostatgearet aktiveres med to pedaler (02/1 og 02/2).

Når motoren kører, skal du starte ved at løsne parkeringsbremsen, idet du træder på bremsepedalen (03/1). Træd så på pedalen (02/2) til fremadkørsel eller pedalen (02/1) til bakkørsel. Jo længere du træder pedalen ned, desto hurtigere kører du i den valgte retning.

Fremadkørsel: Træd på den forreste pedal (02/2) i højre side.

Bakning: Træd på den bagerste pedal (02/1) i højre side.

5.5 Betjening af klippeværket

Indstilling af klippehøjde

Traktorens klippeværk kan indstilles i højden i flere trin med en arm (04/1), der er anbragt til højre for førersædet.

1. Bevæg indstillingsarmen (04/1) i den ønskede retning. Når håndtaget bevæges nedad, bliver klippehøjden lavere, og når den bevæges opad, øges klippehøjden.

Tilkobling af klippeværket

Elektrisk tilkobling: Der er en kontakt (03/3) til højre ved siden af førersædet. Tænd for klippeværket hermed.

6 IBRUGTAGNING

ADVARSEL!

Fare ved ufuldstændig montering!

Plænetraktoren må ikke betjenes, før den er monteret fuldstændigt!

Udfør alt monteringsarbejde, der beskrives i monteringsvejledningen. Hvis du er i tvivl, skal du spørge en fagmand, om plænetraktoren er korrekt monteret, før du tager den i brug.

Kontrollér, at alle sikkerheds- og beskyttelsesanordninger er tilstede og fungerer!

6.1 Kontrol af klippeværket

Før du bruger plænetraktoren, skal du altid kontrollere visuelt, om klippeværktøjet, fastgørelsesboltene og hele klippeenheden er slidt eller beskadiget. For at undgå ubalance skal slidte eller beskadigede knive udskiftes med nye.

6.2 Oliepåfyldning

Før du tager plænetraktoren i brug første gang, skal der fyldes olie på. Følg motorproducentens vejledning. Husk også at kontrollere oliestanden med jævne mellemrum og eventuelt fylde mere olie på.

6.3 Brændstofpåfyldning

ADVARSEL!

Fare ved håndtering af brændstof!

Brændstof er yderst brændbart! Brændstoftanken må kun fyldes op ude i det fri! Rygning forbudt! Tank ikke op, mens motoren er i gang eller varm!

Brug en tragt eller et påfyldningsrør, när der tankes op, så der ikke spildes brændstof på motoren, huset eller jorden.

Af sikkerhedsgrunde skal dækslet til brændstoft-anken og andre tankdæksler udskiftes, hvis de har taget skade.

Hvis der er løbet brændstof over, må motoren ikke startes. Traktoren skal fjernes fra det sted, hvor brændstoffet er løbet ud, og det spildte brændstof skal tørres godt af på jorden, motoren og huset med en klud.

Undgå at starte, indtil brændstofdampene er dampet væk.

Opbevar kun brændstoffet i dertil egnede beholdere.

Brug blyfri benzin, min. ROZ 91.

Fyld tanken op (06)

1. Sluk i givet fald for motoren, og træk for en sikkerheds skyld tændingsnøglen ud.
2. Vent, indtil motoren er kølet noget ned (eks- plosionsfare ved antændt brændstof!).
3. Åbn motorhjelmen.
4. Åbn tankdækslet (06/1), og fyld brændstof på.

Bemærk: Undgå at overfylde brændstoftanken!

1. Luk tankdækslet (06/1).

2. Luk motorhjelmen.

6.4 Kontrol af dæktrykket

■ Kontroller dæktrykket med jævne mellemrum.
Se det påkrævede lufttryk på dækkene (anbefaling 1 bar).

BEMAERK

1 PSI = 0,07 bar.

Dæktrykket kan kontrolleres med en almindelig fodluftpumpe, og der kan pumpes mere luft i.

6.5 Kontrol af sikkerhedsanordningerne

Sikkerhedsanordningerne skal altid kontrolleres, inden plænetraktoren startes.

ADVARSEL!

Fare ved kontrol af sikkerhedsanordningerne!

Sikkerhedsanordningerne må kun kontrolleres fra førersædet, og kun når der ikke er andre personer eller dyr i nærheden!

Udfør alle kontroltrin på et jævnt underlag, så plænetraktoren ikke ruller utilsigtet.

6.5.1 Kontrol af bremsekontakten

Bremsekontakten sikrer, at motoren ikke kan startes, när bremsen ikke er aktiveret.

1. Motoren er slukket.
2. Sæt dig på førersædet.

3. Løsn parkeringsbremsen ved at træde på bremsepedalen (03/1).

4. Forsøg at starte motoren (tændingsnøgle i position III).

BEMÆRK

Motoren må ikke starte!

6.5.2 Kontrol af klippeværkskontakten

Klippeværkskontakten sikrer, at motoren ikke kan startes, när klippeværket er slået til.

1. Motoren er slukket.
2. Sæt dig på førersædet.
3. Træd på bremsepedalen (03/1), og træk parkeringsbremsen (03/2).
4. Slå klippeværket til (03/3).
5. Forsøg at starte motoren (tændingsnøgle i position III).

BEMAERK

Motoren må ikke starte!

6.5.3 Kontrol af sædekontakten

Sædekontakten sikrer, at motoren slår fra, så snart der ikke sidder nogen på førersædet, mens klippeværket er slået til.

1. Sæt dig på førersædet.
2. Træd på bremsepedalen (03/1), og træk parkeringsbremsen (03/2).
3. Start motoren, og lad den køre med maksimalt omdrejningstal.
4. Slå klippeværket til.
5. Tag vægten af sædet ved at rejse dig (stig ikke af!).

BEMAERK

Motoren skal slå fra!

7 BETJENING AF TRAKTOREN

ADVARSEL!

Fare, hvis føreren ikke har tilstrække- ligt kendskab til plænetraktoren!

Læs brugsanvisningen grundigt igen- nem, før du starter! Vær især opmærksom på sikkerhedsan- visningerne! Udfør alt monteringsarbejde og alt arbej- de i forbindelse med ibrugtagningen samvittighedsfuldt. Spørg producenten i tvivlstilfælde!

7.1 Forholdsregler, der altid skal tages

Brug altid solidt fodtøj og lange bukser, när du klipper. Klip aldrig barfodet eller med åbne sandaler.
- Kontroller omhyggeligt terrænet, hvor plæne-traktoren skal bruges, og fjern alle sten, grene, tråde, knogler og andre fremmedlegemer, som plæneklipperen kan gribe og slynge bort. Vær også opmærksom på fremmedlegemer, mens du klipper.
Udfør alt arbejde, der beskrives i forbindelse med ibrugtagningen. Dette gælder især kontrol af sikkerhedsanordningerne.
Hvis der skal trækkes læs, skal anhængeranordningen bruges. Overskrid ikke støttelasten.
Det er ikke tilladt at transportere genstande på plænetraktoren!

7.2 Anvendelse af tilbehør

ADVARSEL!

Fare ved anvendelse af forkert tilbehør eller forkert anvendelse af tilbehør!

Brug altid traktorproducentens originale tilbehør!

Overhold anvendelsesforskrifterne i den relevante brugsanvisning!

Hvis der anvendes ikke-godkendt tilbehør, eller hvis tilbehøret anvendes forkert, kan der optræde faremomenter for brugeren og andre. Plænetraktoren kan overbelastes. Dette kan føre til alvorlige ulykker.

7.3 Skubning af plænetraktoren

FORSIGTIG!

Plænetraktoren må kun skubbes på vandrette arealer! Plænetraktoren kan rulle ukontrolleret ned ad skråninger.

Med fodhydrostatgear

Bypassarmen (07/1) sidder på bagenden (07/2).

Frigørelse af bypassen:

1. Tryk bypassarmen (08/1) ind, vip den ned, og sæt den fast.

2. Løsn bremsen.

→ Nu kan plænetraktoren skubbes.

Fare for kvæstelser ved lynnedslag

Maskinen er ikke beskyttet mod lynnedslag.

■ Slå ikke græs i tordenvejr.

Start motoren

1. Sæt dig på førersædet.
2. Træd bremsepedalen (03/1) i venstre side helt ned, og lås den med parkeringsarmen (03/2).
3. Forvis dig om, at klippeværket IKKE er slået til. Kontroller vippekontaktens (03/3) stilling.
4. Flyt regulatoren (01/2) til motoromdrejnings-tallet op til øverste anslag. Afhængigt af ud-styrsvarianten er der her et chokersymbol. Hvis ikke, trækkes den separate chokerknap ud (01/1).
5. Sæt tændingsnøglen i tændingslåsen (05).
6. Drej tændingsnøglen i position "III", og hold den der, indtil motoren går i gang. Bemærk: For at skåne startbatteriet bør startforsøget ikke vare længere end ca. 5 sekunder.
7. Slip derefter tændingsnøglen, der automatisk fjedrer tilbage til position "II".
8. Flyt regulatoren (01/2) til motoromdrejnings-tallet til driftsstilling. Ved udstyrsvariant med chokerknap trykkes denne ind igen (01/1).

Sluk motoren

1. Slå klippeværket fra (03/3).
2. Flyt regulatoren (01/2) til motoromdrejnings-tallet til tomgangsstilling.
3. Træd på bremsepedalen (03/1), og lås den med parkeringsarmen (03/2).
4. Drej tændingsnøglen (05) til position "0".
5. Træk tændingsnøglen ud.

ADVARSEL!

Når du slukker motoren, skal du være opmærksom på, at varme motordele som f.eks. lyddæmperen ikke kan antænde genstande eller materialer i nærheden!

7.5 Kørsel med traktoren

ADVARSEL!

Fare, hvis hastigheden ikke tilpasses forholdene!

Kør særligt langsomt til at begynde med for at vænne dig til traktorens køre- og bremseadfærd.

Hver gang du skifter retning, skal køre-hastigheden sænkes, så du altid har kontrol over plænetraktoren, og så den ikke kan vælte!

Din traktor drives frem af et fodhydrostatgear.

7.5.1 Forberedelse af kørsel ved temperaturer under 10 °C

1. Forvis dig om, at klippeværket IKKE er slået til. Kontroller samtidigt vippekontakten (03/3).
2. Start motoren, og lad den køre varm i ca. 30 sekunder for at optimere gearolieviskositeten. Derefter kan du køre med traktoren. Klippeværket skal først slås til, når motoren har været i gang i nogle minutter.

7.5.2 Kørsel med fodhydrostatgear

1. Træd på bremsepedalen (03/1), og lås den med parkeringsarmen (03/2).
2. Indstil klippeværket på højeste klippehøjde (04/1).
3. Start motoren.
4. Træd på bremsen (03/1).

5. Træd langsomt på fodpedalen til den ønskede køreretning:
   ■ Fremad: Fodpedal (02/2)
   Bak: Fodpedal (02/1)

6. Jo længere du træder pedalen ned, desto kører hurtigere kører traktoren i den valgte retning.

7. For at stoppe skal du slippe fodpedalen og træde på bremsepedalen (03/1).

BEMÆRK

Når du går væk fra traktoren, skal du altid huske at trække parkeringsarmen, mens bremsepedalen er trådt ned, så traktoren ikke kan rulle væk!

7.5.3 Kørsel og klipning på skråninger

ADVARSEL!

Fare ved kørefejl på skråninger!

Der skal udvises særlig forsigtighed ved kørsel på skråninger! Der er ingen "sikre" skråninger.

Vær især opmærksom på følgende sikkerhedsanvisninger!

Hvis hjulene glider rundt, eller hvis traktoren ikke kan komme op ad en skråning, skal klippeværket og påbygningsenhederne kobles fra. Forlad derefter skråningen ved at køre langsomt i lige linje.

En fuld græsopsamlingsbeholder øger med sin vægt faren for, at plænetraktoren vælter!

Kør aldrig på arealer, der skråner mere end 10° (hældning på 18 %)! Eksempel: Det svarer til en højdeforskel på 18 cm pr. meter.
Kør altid roligt.
Brems altid roligt.
■ Hold en lav kørehastighed.
Kør ikke på tværs af en skråning.
■ Accelerer ikke for kraftigt.
Styr altid roligt.

7.5.4 Klipning med plænetraktoren

For at opnå et pænt og rent klipperesultat skal kørehastigheden tilpasses plænens beskaffenhed. Vælg maks. 2/3 af den mulige hastighed på pedalen, når du klipper. Traktorens maksimale hastighed er udelukkende beregnet til kørsel, når klippeværket er slået fra.

Klippehøjden er normalvis 4-5 cm. Dette svarer til 2. eller 3. trin på højdeindstillingen (04/1). Hvis græsset er fugtigt og vådt, skal klippehøjden være større.

Hvis græsset er meget højt, er det en god idé at klippe ad to omgange. Første gang du klipper, skal du indstille klippeværket på den maksimale klippehøjde. Ved anden omgang, kan du så indstille på den ønskede højde.

7.5.4.1 Tilkobling af klippeværket

BEMÆRK

Klippeværket må først slås til, när moto- ren er kørt varm i ca. et minut.

Når klippeværket slås til, bør plænetraktoren ikke stå i højt græs.

1. Start motoren.
2. Flyt regulatoren (01/2) til motoromdrejnings-tallet til driftsstilling.
3. Indstil klippeværket på højeste klippehøjde (04/1).
4. Slå klippeværket til med vippekontakten (03/3) (position "I").
5. Indstil den ønskede klippehøjde med håndtaget (04/1).
6. Kør nu med plænetraktoren.

7.5.4.2 Klippefunktion ved bakkørsel

BEMÆRK

Når du træder på bakkørselspedalen, slukkes der for klippeværket.

1. Tryk på knappen "Klipning i bakgear" (01/4), og træd så på pedalen (02/1) til bakkørsel inden for 5 sekunder.

ADVARSEL!

Når du klipper i bakkørsel, skal du se dig godt for bagud.

Klip kun i bakkørsel, hvis det er nødven- digt!

7.5.4.3 Frakobling af klippeværket

ADVARSEL!

Fare ved efterløbende knive!

En roterende/efterløbende kniv kan skære hænder og fødder! Hold derfor hænder og fødder væk fra klippeværktø-jet!

1. Slå klippeværket fra med vippekontakten (position "0") (03/3).

Klippeværket kan både slås fra, når traktoren står stille, og når den kører.

Slå altid klippeværket fra, när du ikke kører på græs.

7.5.4.4 Bioklip

For at opnå et optimalt resultat af bioklipningen bør plænen slås regelmæssigt (ca. 1 til 2 gange om ugen). I den forbindelse skal der skæres 1/3 af græsets højde af (f.eks. ved 6 cm græs skæres der 2 cm af). På den måde indarbejdes afklippet ordentligt i græsplænen.

Ombygning af sideudkast til bioklipfunktion

Bioklipsættet følger med traktoren. På plænetraktorer med 110 cm skærebredde sidder bioklipskærmen på klippeværkets venstre side. På plænetraktorer med 95 cm skærebredde er bioklipskærmen vedlagt.

ADVARSEL!

Fare på grund af ufuldstændig eller beskadiget beskyttelsesanordning på klippeværk.

Plænetraktoren må kun anvendes, hvis skakten til sideudkastet er monteret. Hvis den ikke er monteret, er det forbudt at bruge plænetraktoren, da der er risiko for at komme i kontakt med klippevær-kets knive. En beskadiget beskyttelsesanordning skal omgående udskiftes med en original reservedel.

ADVARSEL!

Fare ved ombygning af klippeværkets beskyttelsesanordning.

Plænetraktoren må kun ombygges, når motoren er slukket og tændingsnøglen trukket ud.

Sådan skifter du fra sideudkast til bioklip:

1. Sluk for motoren.
2. Træk tændingsnøglen ud, og opbevar nøg- len, så uvedkommende ikke har adgang til den.
3. Løft skakten (24/1) til sideudkastet (24/a).
4. Sæt bioklipskærmen (24/2) på klippeværket (24/b).
5. Lås bioklipskærmen med holdeklemmen (24/3, 24/c).
6. Kontroller, at bioklipskærmen (24/2) sidder rigtigt.

Ved udførelse med en skærebredde på 110 cm (25)

Fjernelse af bioklipskærmen (25/1):

1. Løsn klemmen (25/2).
2. Tag bioklipskærmen ud af låsen (25/3).

Tag hensyn til, at græsset vokser forskelligt på forskellige tidspunkter. Det anbefales at vælge et kortere klippeinterval i begyndelsen af foråret. Sæt klippeintervallet op, når græsvæksten aftager i løbet af året.

Hvis plænen ikke kan slås i en periode, skal du først vælge en højere indstilling af klippehøjden og derpå slå den igen to dage senere med en lavere indstilling af klippehøjden.

7.5.4.6 Slåning af højt græs

Når græsset er blevet længere end sædvanligt, eller hvis det er fugtigt, skal du slå plænen med en højere indstilling af klippehøjden. Slå derpå plænen igen med den lavere, normale indstilling.

7.5.4.7 Vedligeholdelse af knivene

Sørg for, at knivene er skarpe i hele græsslåningssæsonen for at undgå, at græsstråene rives af og fragmenteres. Afrevne græsstrå bliver brune i kanten. Dermed forringes væksten, og plænens modtagelighed over for sygdomme stiger.

• Kontrollér altid efter brug, at knivene er skarpe, og om de viser tegn på slitage eller skader! Kontakt eventuelt et serviceværksted.
  Hvis knivene skal udskiftes, må der kun bruges originale reserveknive.

8 RENG∅RING AF

PLÄENETRAKTOREN

Plænetraktoren skal rengøres med jævne mellemrum. Dermed opnås den optimale funktion og en lang levetid.

Rengør plænetraktoren for vedhæftende snavs hver gang, den har været i brug.

Brug ikke højtryksrenser til at gøre traktoren ren med. Vandstrålen fra en højtryksrenser eller en haveslange kan beskadige el-systemet eller lejerne.

Pas på, at særligt motor, gear og omstyringsruller samt hele el-systemet ikke kommer i kontakt med vand.

ADVARSEL!

Fare ved rengøring!

Ved alt rengøringsarbejde gælder følgende forholdsregler:

■ Sluk for motoren, og træk tændingsnøglen ud.
Træk tændrørshætten/-erne af.
Beskyttelsesanordninger, der blev fjernet med henblik på rengøring, skal sættes på igen efter rengøringen.
FARE FOR FORBRÆNDING: Rengør først plænetraktoren, når den er kølet af. Motor, gear og lyddæmper er meget varme!
FARE FOR SNITSÅR: Når du arbejder på klippeværktøjet, skal du passe på de skarpe knive. Ved klippeværktøj med flere skær kan en bevægelse af et klippeværktøj bevirke, at et andet klippeværktøj også bevæges!

8.1 Rengøring af hus, motor og gearkasse

Motoren og alle lejer (til hjul, gear og knivlejer) må ikke skylles med vand eller højtryksrenses.

Indtrængende vand i tændingssystemet, i karburatoren og i luftfilteret kan forårsage skader. Vand i lejerne kan føre til tab af smøremiddel og dermed til ødelæggelse af lejerne.

Brug en klud, en fejekost, en lang pensel eller lignende for at fjerne urenheder og græsrester.

OBS!

El-systemet kan tage skade af indtrængende vand.

Når du rengør traktoren med vand, skal du passe på, at der ikke kommer vand ind i el-systemet!

9 TRANSPORT

ADVARSEL!

Fare for at komme i klemme, hvis ma- skinen vælter!

Personer kan komme alvorligt til skade på grund af maskinens egenvægt.

Når maskinen læsses af eller på et køretøj eller en anhænger med henblik på transport, skal der udvises største forsigtighed!

Når plænetraktoren transporteres med transportenheder (f.eks. biltrailer), skal klippeværket understøttes for at aflaste ophænget til klippeværket.

Sørg for, at transportmidlet har tilstrækkelig bæreevne, og at plænetraktoren er ordentligt sikret under transporten.

10 VEDLIGEHOLDELSE

Ved alt vedligeholdelsesarbejde gælder følgende:

■ Sluk for motoren, og træk tændingsnøglen ud.
■ Træk tændrørshætten/-erne af.
■ Efter vedligeholdelsen skal fjernede beskyttelsesanordninger sættes på igen.
■ FARE FOR FORBRÆNDING: Arbejd først på plænetraktoren, når den er kølet af. Motor, gear og lyddæmper er meget varme!
FARE FOR SNITSÅR: Når du arbejder på klippeværktøjet, skal du passe på de skarpe knive. Ved klippeværktøj med flere skær kan en bevægelse af et klippeværktøj bevirke, at et andet klippeværktøj også bevæges.
Ved udskiftning af dele må der kun bruges originale reservedele.
Opsøg i tvivlstilfælde et specialværksted, eller kontakt producenten.

10.1 Vedligeholdelsesplan

Brugeren må selv udføre følgende arbejdstrin. Alt andet vedligeholdelses-, service- og reparations-arbejde skal udføres af et autoriseret service-værksted.

Desuden skal de anbefalede, årlige smøringer overholdes iht. smøreskemaet.

Aktivitet Før brug Efter		brug	Efter de første 5 timer	Efter 25 driftstimer	Efter 50 driftstimer	Før op-bevaring
Kontrol af motoroiestanden*)	X
Skift af motorolie*)			X			X
Rengøring af luftfilter*)				X
Udskiftning af luftfilter*)					X
Kontrol af tændrør*)					X
Kontrol af bremser (prøve-bremsning på lige strækning)	X
Kontrol af dæktryk X
Kontrol af klippeknive X
Kontrol for løse dele X X
Kontrol af kilerem (visuel kontrol)				X
Rengøring af plænetraktoren X
Rengøring af luftindsug-ningsgitter på motoren*)	X
Rengøring af gearet for re-ster efter græs og afklip				X

Det kan være påkrævet at følge kortere vedligeholdelsesintervaller end intervallerne i ovenstående tabel, hvis traktoren belastes hårdt eller ved høje temperaturer.

10.2 Smøreskema

For at sikre at alle bevægelige dele går let, anbefaler vi at eftersmøre følgende steder mindst en gang om året.

Rengør smørestederne med en klud, før der smøres eller sprayes. Undgå korrosion – brug ikke vand.

Smøresteder:

■ Smør smøreniplerne på akseltappen til højre og venstre (11) med universalfedt.
■ Sprøjt foraksellejet på rammen (10) med sprayolie.
■ Smør tandsegment og rattandhjul på styretøjsdrevet (12) med universalfedt.
■ Smør rulleleje og nav på for- og bagaksel (13) med universalfedt.

BEMAERK

For- og baghjulene skal afmonteres for at smøre aksler og lejer.

Dreje- og lejesteder: Smøring af alle bevægelige dreje- og lejesteder.

10.3 Hjulskift

Der må kun skiftes hjul på et vandret og fast underlag.

1. Parker plænetraktoren, og træk tændingsnøglen ud.
2. Træd bremsepedalen (03/1) helt ned, og lås den med parkeringsarmen (03/2).
3. Husk at sikre plænetraktoren mod at rulle ved at lægge stopklodser bag hjulene. Læg stopklodser under på den side, der ikke løftes.
4. Løft plænetraktoren med et egnet løftegrej (f.eks. en saksedonkraft) på den side, hvor hjulet skal skiftes. Løft traktorhjulet, der skal skiftes, fri af underlaget.

OBS! Fare for beskadigelse.

Pas på ikke at bøje elementer på traktoren, när den løftes. Sørg for at anbringe løfteværktøjet på stabile metaldele.

1. Understøt et bærende element på chassiset med et stabilt underlag (f.eks. træbjælke), så traktoren holdes oppe, selv om donkraften glider eller vipper.
2. Træk beskyttelseshætten (09/1) af.
3. Tryk sikringsskiven (09/2) af med en skruetrækker. Pas på, at den ikke bliver væk.
4. Træk spændskiven (09/3) af.
5. Træk hjulet af akslen.

Bemærk: Pas på, at pasfederen ikke bliver væk, når du trækker baghjulene af akslen!

Bemærk: Når baghjulene sættes på, skal noten i pasfederen og baghjulet anbringes sådan, at pasfederen kan skubbes ind uden at bruge magt.

1. Sæt spændskiven på akslen.
2. Tryk sikringsskiven ind i noten på akslen. Hvis du eventuelt bruger en tang, skal du passe på ikke at beskadige akslen med tan-gen.
3. Sæt beskyttelseshætten på akslen.
4. Fjern sikringsunderlaget, og sænk traktoren forsigtigt med donkraften.

10.4 Startbatteri

Der følger ikke oplader til startbatteriet med traktoren.

Nøjagtig batteribetegnelse: Se batterikasse.

Startbatteriet findes under motorhjelmen.

Startbatteriet er altid opladet fra fabrikken.

Sikkerhedsanvisninger

ADVARSEL!

Fare ved forkert håndtering af start-batteriet.

Vær opmærksom på følgende punkter for at undgå risici, der kan opstå, hvis batteriet håndteres forkert!

■ Startbatteriet må ikke opbevares i nærheden af åben ild, må ikke brændes eller stilles på radiatorer. Fare for eksplosion.
- Opbevar startbatteriet om vinteren i et køligt, tørt rum (10-15 °C). Batteriet må helst ikke opbevares ved temperaturer under frysepunktet.
Lad ikke batteriet stå i længere tid uden at være ladet op. Hvis startbatteriet ikke benyt-

tes over et længere tidsrum, skal det lades op med en egnet oplader.

• ∅delæg ikke startbatteriet. Elektrolytten (svovlsyre) ætser hud og tøj og skal straks vaskes af med rigeligt vand.
• Hold startbatteriet rent. Må kun tørres af med en tør klud. Der må ikke bruges vand, benzin, fortynder eller lignende!
• Hold tilslutningspolen ren, og smør den med polfedt.
  Kortslut ikke tilslutningspolen.

Opladning af startbatteriet

Opladning er påkrævet:

■ Før vinteropbevaring.
Hvis det står i længere tid uden at blive brugt (over 3 måneder).

ADVARSEL!

Fare, hvis startbatteriet oplades for- kert.

Opladerens ladestrøm må ikke overskride 5 A, og ladespændingen skal være på maks. 14,4 V. Hvis ladespændingen er højere, er der fare for, at startbatteriet eksploderer!

Træk altid tændingsnøglen ud, når du arbejder på batteriet.

Vi anbefaler at oplade dette vedligeholdelsesfrie og gastætte startbatteri med en særlig dertil egnet oplader (fås i specialforretningen).

Følg de anvisninger, som producenten af opladeren angiver med henblik på at lade batteriet op.

FORSIGTIG!

For at undgå kortslutning skal minuskablet (-) altid tages af batteriet først og sættes på til sidst!

Træk altid tændingsnøglen ud, når du arbejder på batteriet!

1. Træk tændingsnøglen ud (01/3).
2. Åbn motorhjelmen.
3. Forbind opladerens klemmer med batteriets tilslutningspoler.

BEMÆRK

1. Forbind opladeren med el-nettet, og tænd for den.

10.5 Afmontering af klippeværket

Klippeværket skal afmonteres, hvis kileremmen skal udskiftes, eller hvis traktoren skal bruges i forbindelse med vinteraktiviteter.

1. Drej rattet mod venstre til anslag (14).
2. Skru cylinderskruen (15) til skaktholderen 5-6 omgange ud.
3. Sænk klippeværket til nederste indstilling (16).

4. Tag trækfjederen af (17).

5. Indstil klippeværket i øverste stilling igen (18).

6. Tag kanalen til kileremme af (19).

7. Tag kileremmen af motorens kileremskive (20).

8. Anbring klippeværket i laveste indstilling igen (21).

9. Fjern de fire sikringstappe på klippeværkets holdebøjler (22).

10. Træk holdebøjlerne af boltene (22).

11. Træk klippeværket ud i højre side set i kørselsretningen.

10.6 Udskiftning af kileremme

Kontakt et autoriseret specialværksted for at få udskiftet kileremmene.

11 OPBEVARING

Når plænetraktoren langtidsparkeres, skal den være beskyttet mod vejrets indflydelse, særligt fugt, regn og længerevarende direkte sollys.

Parkér aldrig plænetraktoren med brændstof i tanken inde i en bygning, hvor der er risiko for, at dampene fra brændstoffet kan komme i kontakt med åben ild eller gnister. Parkér plænetraktoren i rum, der er velegnet til opbevaring af motorkøre-tøjer.

Parkér så vidt muligt ikke plænetraktoren med fuld brændstoftank ved længere tids opbevaring, f.eks. vinteren over. Brændstoffet kan fordampe.

Før langtidsparkering skal tanken og karburatoren tømmes for brændstof for at forebygge aflej-ringer og hermed forbundne startproblemer.

Spørg dit specialværksted til råds.

12 HJÆLP VED FEJL

FORSIGTIG!

Fare for personskader

Skarpe samt bevægelige maskindele kan medføre kvæstelser.

Bær altid handsker under vedligeholdelse, pleje samt rengøring af maskinen!

BEMÆRK

Henvend dig til vores kundeservice ved forstyrrelser, der ikke er anført i denne tabel, eller som du ikke selv kan afhjælpe.

Forstyrrelse Årsag Afhjælpning
Motoren starter ikke. Intet brændstof. Fyld tanken op; kontrollér udluftningen af tanken; kontrollér brændstofffilteret.
	Dårligt, forurenet brændstof, gammelt brændstof i tanken.	Brug altid frisk brændstof fra nye behol- dere; rengør karburatoren (kundeser- viceværksted).
	Luftfilter tilsmudset. Rengør luftfilteret (se motorproducen- tens brugsanvisning).
	Ingen tændingsgnist. Rens tændrøret, sæt evt. nye i, kontrol- lér tændingskablet, kontrollér tændings- systemet (kundeserviceværksted).
	På grund af for mange start- forsøg er motoren druknet.	Skru tændrøret ud, og tør det af.
Starteren fungerer ikke. Fladt eller svagt startbatteri. Lad startbatteriet op.
Forstyrrelse Årsag Afhjælpning
	Sikkerhedsafbryderen i førersædet fungerer ikke.	Sæt dig til rette på førersædet; afbryder defekt.
	Sikkerhedsafbryderen på bremsepedalen fungerer ikke.	Træd bremsepedalen helt ned.
	Klippeværket slået til. Slå klippeværket fra.
	Sikring på (+) kablet til start-batteriet.	Kontrollér sikringen, og udskift den i gi-vet fald.
Motorydelsen falder. For højt eller for fugtigt græs. Justér klippehøjden; sørg for frirum til klippeværket ved at bakke en smule.
	Luftfilter tilsmudset. Rengør luftfilteret (se motorproducen-tens brugsanvisning).
	Forkert karburatorindstilling. Få indstillingen af karburatoren kontrol-leret (kundeserviceværksted).
	Knive meget slidt. Udskift knivene (kundeserviceværk-sted).
	Kørehastigheden for høj. Sænk kørehastigheden.
Plænetraktoren vibrerer kraftigt.	Klippeværket er beskadiget. Kontrollér klippeværket (kundeservice-værksted).
Plænetraktoren vil ikke køre.	Ved hydrostatgear: intet kø-redrev.	Sæt bypassarmen i driftsstilling.
Uren klipning. Slidte, døve	knive. Udskift knivene, eller slib	dem op. Husk af afbalancere de opslebne knive (kun-deserviceværksted)!
	Forkert klippehøjde. Korrigér klippehøjden.
	For lavt motoromdrejningstal. Indstil motoren på maks. omdrejnings-tal.
	Kørehastigheden for høj. Sænk kørehastigheden.
	Forskelligt tryk i dækkene. Pump op til det rigtige dæktryk. Aflæs, om dæktrykket er korrekt.
Køredrev, bremser, kob-ling og klippeværk.		Må kun kontrolleres af et kundeservice-værksted!

13 GARANTI

Inden for den lovbestemte reklamationsperiode reparerer eller udskifter vi efter eget skøn eventuelle materiale- eller fabrikationsfejl på apparatet. Reklamationsperioden bestemmes af loven i det land, hvor maskinen er købt.

Vores garanti gælder kun, hvis:

■ brugsanvisningen følges
■ apparatet behandles korrekt
■ der bruges originale reservedele

Garantien bortfalder ved:

■ egenhændige forsøg på reparation
■ egenhændige tekniske ændringer
■ ukorrekt brug

Følgende er ikke omfattet af garantien:

Lakskader, der skyldes normal slitage
Sliddele, der er markeret med ramme (x) på reservedelslisten
■ Forbrændingsmotorer (her gælder motorproducentens separate garantibestemmelser)

Garantiperioden begynder med købet foretaget af den første slutforbruger. Datoen på købskvitteringen er gældende. Kontakt forhandleren, hvor apparatet er købt, eller den nærmeste autoriserede kundeservice. Medbring denne erklæring og den originale købskvittering. Denne erklæring berører ikke købers lovbestemte rettigheder over for sælger på grund af mangler.

3 Säkerhetsanvisningar 271

Säkerhetsanvisningar

WARNING!

2.4 Sikkerhets- og beskyttelsesanordninger

ADVARSEL!

Uleselige sikkerhetshenvisninger og betjeningsanvisninger kan føre til de alvorligste personskader, inkludert død.

Følg alle sikkerhetshenvisninger og betjeningsanvisninger i denne bruksanvisningen samt bruksanvisninger som det vises til, før maskinen tas i bruk.
Alle medfølgende dokumenter må oppbevares for fremtidig bruk.

3.1 Operatør

Det personlige verneutstyret består av:

Du skal kun benytte maskinen til den typen arbeider den er ment for. Bruk som ikke er forskriftsmessig kan forårsake personskader eller materielle skader.

■ Du skal kun benytte maskinen under følgen-de vilkår:

■ Maskinen er ikke tilsmusset.
■ Maskinen har ingen skader.
Alle betjeningselementer fungerer.

Følg også den medfølgende bruksanvisningen for bensinmotoren.

ADVARSEL!

Plentraktoren må ikke drives før den er komplett montert.

Plentraktoren må ikke drives før den er komplett montert.

Bruk blyfri bensin, minst et oktantall på 91 ROZ.

Fylle tanken (06)

Bremsekontaktbryteren sørger for at motoren ikke kan startes när bremsen ikke står på.

Motoren skal ikke starte!

6.5.2 Kontrollere klippeaggregatbryter

Motoren skal ikke starte!

6.5.3 Kontrollere setekontaktbryter

■ Klipp ikke i tordenvær.

Starte motoren

Bruk alltid festespaken ved nedtråkket bremsepedal slik at traktoren ikke kan rulle bort när du forlater den!

Sikkerhetshenvisninger

ADVARSEL!

• Hold startbatteriet rent. Tørk bare av med en tørr klut. Bruk ikke vann, bensin, fortynningsmiddel eller liknende for dette!
• Hold tilkoblingspolene rene og smør dem med polfett.
  ■ Du må ikke kortslutte tilkoblingspolene.

Lade startbatteriet

Lading er nødvendig:

Vi anbefaler å lade det vedlikeholdsfrie og gasstette startbatteriet med en lader spesielt egnet til dette (denne får du hos forhandleren).

1. Koble laderen til strømnettet, og slå den på.

10.5 Demontere klippeaggregatet

Følgende omfattes ikke av garantien:
