LIETOŠANAS INSTRUKCIJA Solo T 1593.9 HDSA AL-KO

1.1 Simboli titullapā 355
1.2 Zīmju skaidrojums un signālvārdi..... 355

2 Izstrādājuma apraksts.... 355

2.1 Paredzētais lietojums ...... 356
2.2 lespējama nepareiza izmantošana ....356
2.3 Simboli uz iekārtas 356
2.4 Drošības un aizsardzības ierīces ..... 356
2.5 Izstrādājuma apskats 357

3 Drošības norādījumi.... 358

3.1 Lietotājs.... 358
3.2 Personiskie aizsardzības līdzekļi ..... 358
3.3 Drošība darba vietā.... 358
3.4 Cilvēku, dzīvnieku un īpašuma drošī-ba 358
3.5 lerīces drošība ....359
3.6 Trokšna piesārnojums.... 359
3.7 Rīcība ar benzīnu un ellu 359

4 Traktora izpakošana un salikšana ..... 359

5 Vadības elementi 360

5.1 Standarta instrumentu panelis .....360
5.2 Bremžu un sajūga pedāļi...... 360
5.3 Transmisijas izmantošana (braukšanas ātrums) 360
5.4 Kājas hidrostatiskā transmisija...... 360
5.5 Pļaušanas iestatījumi 360

6 Ekspluatācijas sākšana 361

6.1 Pļaušanas mehānisma pārbaude..... 361
6.2 Ellas uzpilde 361
6.3 Degvielas uzpilde 361
6.4 Riepu spiediena pārbaude 361
6.5 Drošības ierīču pārbaude.... 361

6.5.1 Bremžu kontaktslēdža pārbaude . 361
6.5.2 Pjāvēja kontaktslēdža pārbaude.. 362
6.5.3 Sēdekļa kontaktslēdža pārbaude 362

7 Traktora izmantošana 362

7.1 Pamata sagatavošanās darbi.... 362

7.2 Palīgierīču izmantošana ....362
7.3 Mauriņa traktora stumšana....363
7.4 Motora iedarbināšana un apturēšana.363
7.5 Braukšana ar traktoru ....363

7.5.1 Sagatavošanās braukšanai temperatūrā, kas zemāka par 10 °C ..363
7.5.2 Braukšana ar kājas hidrostatisko ierīci 363
7.5.3 Braukšana un plaušana nogāzēs.364
7.5.4 Pļaušana ar mauriņa traktoru.....364

8 Mauriņa traktora tīrīšana ....365
8.1 Korpusa, motora un pārvadu tīrīšana .366
9 Transportēšana 366
10 Apkopes darbi ....366

10.1 Tehniskās apkopes plāns ......366
10.2 leellošanas plāns....367
10.3 Riteņa maina ......367
10.4 Akumulators....368
10.5 Plāvēja noņemšana 369
10.6 Kīlsiksnas maina....369

11 Uzglabāšana 369
12 Palīdzība traucējumu gadījumā......369
13 Garantija....371

1 PAR ŠO LIETOŠANAS INSTRUKCIJU

Vācu valodā izdotā versija ir oriğinālā lietošanas instrukcija. Visas pārējās dokumentu versijas citās valodās ir oriğinālo lietošanas instrukciju tulkojumi.
Pirms lietošanas obligāti uzmanīgi izlasiet šo lietošanas instrukciju. Tas ir priekšnoteikums drošam darbam un lietošanai bez traucēju-miem.
■ Vienmēr saglabājiet šo lietošanas instrukciju tādā stāvoklī, lai vēlāk varat tajā ieskatīties, ja būs nepieciešama informācija par ierīci.
Nododiet ierīci citām personām tikai kopā ar šo lietošanas instrukciju.
Izlasiet un ievērojiet šajā lietošanas instrukcijā sniegtos drošības un brīdinājuma norādījumus.
Mauriņa traktori tiek piegādāti vairākās atšķirīgās komplektācijās. Lūdzu, ṣemiet vērā, ka attēls var nedaudz atšķirties no oriģināla. Ja Jums rodas grūtības saprast aprakstus, tad, lūdzu, sazinieties ar specializētu darbnīcu vai ar ražotāju.
■ levērojiet komplektācijā iekļautajā benzīna motora montāžas instrukcijā un lietošanas instrukcijā sniegtos norādījumus.

1.1 Simboli titullapā

Simbols Skaidrojums

Pirms lietošanas obligāti uzmanīgi izlasiet šo lietošanas instrukciju. Tas ir priekšnoteikums drošam darbam un lietošanai bez traucēju-miem.

Lietošanas instrukcija

Neizmantojiet benzīna ierīci atklātu liesmu vai karstuma avotu tuvumā.

1.2 Zīmju skaidrojums un signālvārdi

BİSTAMI!

Norāda uz tiešu, bīstamu situāciju, kuras rezultātā, ja vien no tās neizvairīsieties, iestāsies nāve vai gūsiet smagas traumas.

BRĪDINĀJUMS!

Norāda uz potenciāli bīstamu situāciju, kuras rezultātā, ja vien no tās neizvairī-sieties, var iestāties nāve vai iespējams gūt smagas traumas.

ESIET PIESARDZİGI!

Norāda uz potenciāli bīstamu situāciju, kuras rezultātā, ja vien no tās neizvairī-sieties, iespējams gūt vieglas vai vidēji smagas traumas.

UZMANIBU!

Norāda uz potenciāli bīstamu situāciju, kuras rezultātā, ja vien no tās neizvairī-sieties, iespējams materiālo zaudējumu risks.

NORĀDĪJUMS

īpaši norādījumi labākai izpratnei un manipulēšanai.

2 IZSTRĀDĀJUMA APRAKSTS

Tiek ražoti dažādu modifikāciju maurinu traktori ar sānu izlādi. Nemiet to vērā, lasot aprakstus ša-jā lietošanas instrukcijā, lai rakstītais attiektos uz Jūsu maurina traktoru.

Jūsu mauriņa traktora raksturlielumi:

■ Transmisija: Kājas, hidrostatiska
Asmeņu sakabe: elektromagnētiska
■ Plaušanas mehānisms sānu izlādei ar pieslēgumu mulčēšanai-plaušanai

Tipu atškirības:

■ Motora tips
■ Motora jauda
■ Pļaušanas platums: 95 cm un 110 cm
■ Modelim ar plaušanas platumu 110 cm: mulčešanas savienojumu, ja tas netiek izman-tots, iznem.

2.1 Paredzētais lietojums

Mauriņa traktors ir paredzēts privātai mājsaimniecībai vai dārzkopībai, kuras maksimālais pieļauja-mais slīpums ir 10° (18 %). Papildierīču, piemē-ram, mulčētāju izmantošana ir pieļaujama tikai izmantojot oriģinālās rezerves daļas un ievērojot maksimālo pieļaujamo svaru.

lekārta ir paredzēta izmantošanai privātā teritorijā. Jebkāda cita veida lietojums, kā arī neatļautas modifikācijas un papildināšana, tiek uzskatītas par ierīces nepareizu lietojumu un šādi tiek zau-dēta garantija, kā arī nav spēkā atbilstības deklarācija (CE markējums), un šādā gadījumā ražotājs neuzņemas atbildību par kaitējumu, kas nodarīta lietotājam vai kādai trešajai pusei.

2.2 lespējama nepareiza izmantošana

Mauriņa traktors nav paredzēts komerciālai izmantošanai atklātos parkos, sporta laukumos, lauksaimniecībā un mežsaimniecībā.

BRĪDINĀJUMS!

Mauriņa traktora pārkraušana var būt bīstama!

Izmantojot piekabi, pievērsiet pastiprinātu uzmanību tam, lai netiktu pārsniegts pieļaujamais svars, kā arī kāpumi un kritumi. Pārkraušanas gadījumā var neizturēt mauriņa traktora bremzes un tas var radīt bīstamas situācijas!

NORĀDĪJUMS

Nemiet vērā to, ka mauriņa traktors nedrīkst pārvietoties pa ielu, tādēļ to nav atļauts izmantot uz sabiedriskiem ceļiem.

2.3 Simboli uz iekārtas

Pirms lietošanas sākšanas izlasiet ekspluatācijas instrukciju.

Plaušanas laikā turēt atstatus citas personas, it īpaši bērnus un dzīvniekus.

Pirms tehniskā apkopes un re- monta darbu veikšanas, izņemiet aizdedzes atslēgu!

Uzmanību! Risks! Sargiet rokas un kājas no saskares ar griezēj-mehānismu!

Nebraukt nogāzēs, kas pārsniedz 10° (18%)!

Bīstami: Šeit nestaigāt!

Apdedzināšanās risks uz kar- stām virsmām!

2.4 Drošības un aizsardzības ierīces

BRĪDINĀJUMS!

Demontētas vai modificētas drošības ietaises ir bīstamas!

Aizliegts izmantot ar demontētām vai modificētām drošības ietaisēm. Nekavē-joties jāsalabo vai jānomaina defektīvas drošības ietaises!

Pie drošības ietaisēm tiek pieskaitītas:

Bremžu kontaktslēdzis
Griezēja kontaktslēdzis
Mulčēšanas savienojums
Sēdekļa kontaktslēdzis
Griezēja pārsegi
Sānu izvades vāks

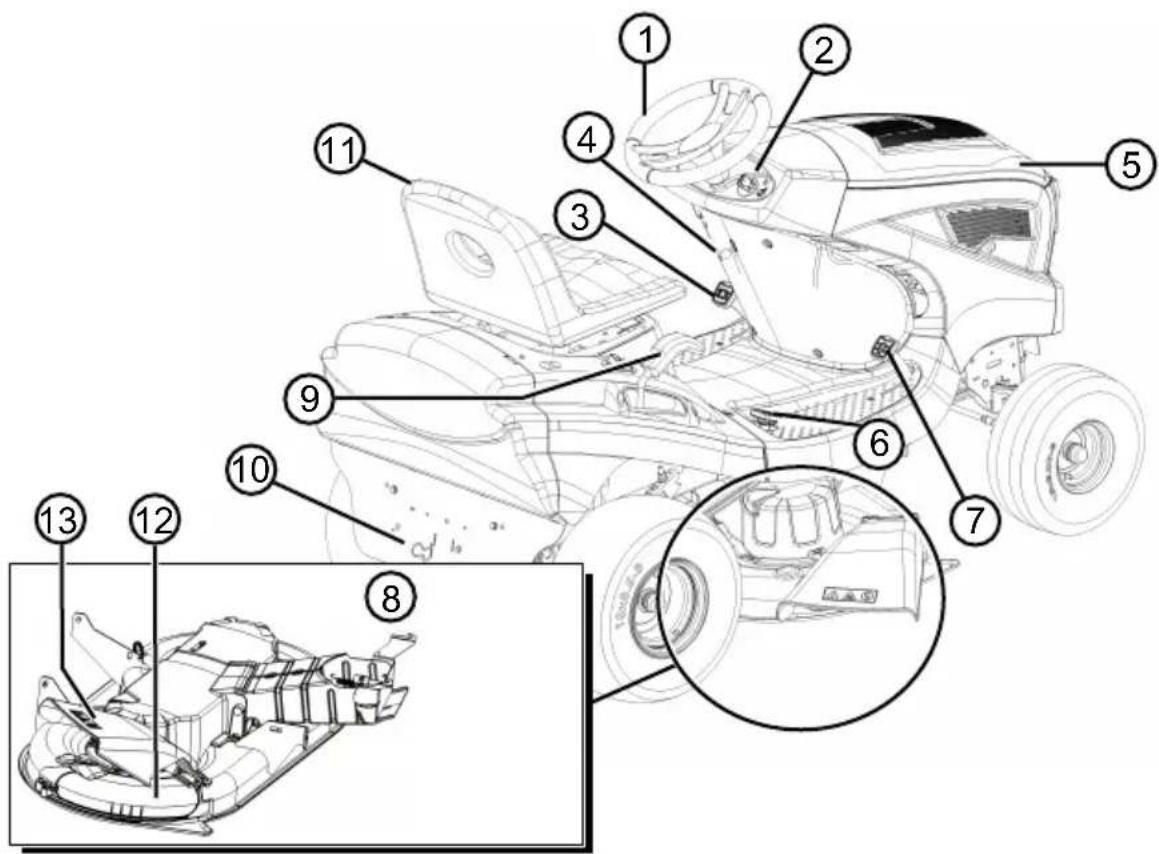

2.5 Izstrādājuma apskats

1 Stūres rats 8 Griezējs
2 Instrumentu panelis 9 Plaušanas augstuma regulators
3 Bremžu pedālis 10 Transmisijas apvads
4 Bremžu pedāja blokators 11 Vadītāja sēdeklis
5 Motora pārsegs 12 Mulčēšanas savienojums
6 Atpakalgaitas transmisija 13 Sānu izvades vāks
7 Priekšējā transmisija

3 DROŠĪBAS NORĀDĪJUMI

BİSTAMI!

Apdraudējums dzīvībai un smagu traumu gūšanas risks!

Drošības un lietošanas norādījumu nezināšana var būt iemesls smagām traumām un pat nāvei.

Pirms sākat lietot ierīci ir jāiepazīstas ar visiem šīs lietošanas instrukcijas drošības un lietošanas norādīju-miem, kā arī ar citām lietošanas instrukcijām, uz kurām ir ievietota at-sauce.
Glabājiet visus dokumentus turpmā-kai uzziņai.

3.1 Lietotājs

■ lerīci nedrīkst lietot jaunieši, kuriem nav 16 gadu, vai personas, kas nezina lietošanas instrukciju. levērojiet attiecīgajā valstī spēkā esošos drošības noteikumus par lietotāja minimālo vecumu.

Nedarbiniet iekārtu, esot alkohola, narkotiku vai medikamentu ietekmē.

3.2 Personiskie aizsardzības līdzekļi

Lai nesavainotu galvu un ekstremitātes, kā arī nebojātu dzirdi, lietojiet speciālu apgērbu un aizsardzības līdzekļus.

Apgērbam ir jābūt piemērotam (cieši jāpieguļ) un tas nedrīkst traucēt darbam. Ja jums ir gari mati, izmantojiet matu tīklinu. Nekādā gadījumā nenēsājiet apgērbu vai aksesuārus, kurus iespējams ievilkt ierīcē, piemēram, šalles, platus kreklus, garas kēdes.

■ Individuālais aizsargaprīkojums ir:

■ dzirdes aizsarglīdzekļi un aizsargbrilles;
- garas bikses un izturīgi apavi.
aizsargcimdi

3.3 Drošība darba vietā

Strādājiet tikai dienas gaismā vai, izmantojot ħoti spilgtu mākslīgo apgaismojumu.
■ lerīci izmantojiet tikai uz stabilām un līdzenām virsmām, neizmantojiet to uz nogāzēm.
■ Sekojiet, lai ierīce atrastos uz stabilas virsmas.

3.4 Cilvēku, dzīvnieku un īpašuma drošība

Izmantojiet ierīci tikai tādiem darbiem, kam tā ir paredzēta. Noteikumiem neatbilstošas lie-

tošanas rezultātā var gūt traumas, kā arī rasties materiālie zaudējumi.

■ lekārtas lietotājs ir atbildīgs par nelaimes gadījumiem, kuriem tiek pakļautas citas personas un to īpašums.
■ Neļaujiet bīstamajā zonā atrasties nepiederošām personām.

■ leslēdziet ierīci tikai tad, ja darba zonā neatrodas cilvēki un dzīvnieki.

■ levērojiet drošu attālumu no cilvēkiem un dzīvniekiem un gadījumā, ja tuvojas cilvēki vai dzīvnieki, ierīci izslēdziet.

Nepārvadājiet uz ierīces pasažierus.

■ Raugieties, lai motora izplūdes gāzes neplūstu uz cilvēkiem un dzīvniekiem, kā arī uz uzliesmojošiem materiāliem un priekšmetiem.

Nekādā gadījumā, darbojoties motoram, nesniedzieties iesūkšanas un ventilācijas atverēs. Uz rotējošajām detalām var gūt traumas.

Ja ierīce nav nepieciešama, vienmēr to izslē-dziet, piem., pārvietojoties uz citu darba zo-nu, veicot ierīces apkopi un kopšanu, iepildot benzīna-ellas maisījumu.

Nepļaujiet pērkona laikā. Traktoram nav aiz-sardzības pret zibens spērienu.

Nogāzes vienmēr plaujiet, braucot pa tām šķērsām.

Mauriņa traktors var radīt smagus ievainojumus ar savu svaru vien. Sevišķi piesardzīgi rīkojieties, iekraujot mauriņa traktoru transportēšanai transportlīdzeklī vai piekabē un izkraujot no tās.

- Šo mauriņa traktoru nedrīkst vilkt. Izmantojiet piemērotu transporta līdzekli, lai pārvietotu pa sabiedriskajiem celjiem.

Mauriņa traktoru nedrīkst darbināt slikti vēdi-nāmās darba zonās (piemēram, garāžā). At-gāzes satur indīgo oglekļa monoksīdu, kā arī citas indīgas vielas.

Gadījumā, ja notiek nelaimes gadījums, ne-kavējoties izslēdziet ierīci, lai novērstu vēl ci-tu traumu gūšanas un īpašuma bojājumu ris-ku.

Nekad nelietojiet ierīci ar nolietotām vai bojātām detaļām. Nodilušas vai bojātas detaļas var būt nopietnu traumu gūšanas iemesls.

Izmantojiet tikai oriğinālās rezerves daļas un piederumus.

Ikreiz pirms lietošanas Veiciet visu drošības ierīču pārbaudi kā aprakstīts šajā lietošanas instrukcijā.

Glabājiet ierīci bērniem nepieejamā vietā.
Pārlieciniet mazus bērnus un jauniešus, lai viņi nespēlētos ar iekārtu.

3.5 lerīces drošība

Izmantojiet ierīci, noteikti ievērojot turpmāk uzskaitītos nosacījumus.

lerīce ir tīra.
■ lerīcei nav bojājumu.
- Visi vadības elementi darbojas.

Nepārslogojiet ierīci. Tā ir paredzēta tikai viegliem darbiem privātai lietošanai. Pārslodze rada ierīces bojājumus.

Nelietojiet ierīci ar nolietotām vai bojātām detaļām. Vienmēr aizstājiet bojātās detaļas ar ražotāja originālajām rezerves daļām. Lietojot ierīci ar nolietotām vai bojātām detaļām, jūs nevarat ražotājam izvirzīt garantijas prasības.

NORĀDĪJUMS

Remontdarbus drīkst veikt tikai kompetentos specializētajos uzņēmumos vai mūsu servisa centros.

3.6 Trokšna piesārnojums

Ir noteikts trokšņa līmenis, no kura, darbojoties šai ierīcei, nevar izvairīties. Paredziet trokšņainu darbu, kad to atļauts veikt un saplānotā laikā. Ja nepieciešams, atpūtieties un, cik vien iespējams, ierobežojiet strādāšanas ilgumu. Individuālajai aizsardzībai un blakusesošajiem cilvēkiem aizsardzībai ir jālieto piemēroti dzirdes aizsardzības līdzekļi.

3.7 Rīcība ar benzīnu un elju

BİSTAMI!

Sprādzienbīstamība un ugunsgrēka risks

Izplūstot benzīna/gaisa maisījumam, veidojas sprādzienbīstama vide. Degšana, sprādziens un ugunsgrēks nepareizas rīcības gadījumā ar degvielu var radīt smagas vai pat nāvējošas traumas.

Strādājot ar benzīnu, nesmēkējiet.
Rīkojieties ar benzīnu tikai ārpus telpām un nekad slēgtās telpās.
Noteikti ievērojiet turpmāk dotos rīcības noteikumus.

■ Transportējiet un glabājiet benzīnu un ellu tikai tam paredzētās tvertnēs. Pārliecinieties, ka bērniem nav piekļuves benzīnam un ellai.

Lai novērstu zemes piesārnojumu (vides aiz-sardzība), nodrošiniet, ka uzpildes laikā ze-mē nenoklūtu benzīns un ella. Uzpildei iz-mantojiet piltuvi.
Nekad neuzpildiet ierīci slēgtās telpās. Uz grīdas var sakrāties benzīna tvaiku un šādi iespējama aizdegšanās vai pat sprādziens.
Nekavējoties notīriet izlijušu benzīnu no ierīces un zemes. Pirms audumu, ar kuriem veicāt benzīna tīrīšanu, utilizēšanas izžāvējiet tos labi vēdināmās telpās. Pretējā gadījumā tas var izraisīt arī pēkšņu pašaizdegšanos.
- Benzīnam izlīstot, veidojas benzīna tvaiki. Nedarbiniet ierīci tajā pašā vietā, bet gan vis-maz 3 m no tās.
Izvairieties no ādas saskares ar minerāleļjas izstrādājumiem. Neieelpojiet izplūstošos benzīna tvaikus. Uzpildes laikā vienmēr lietojiet aizsargcimdus. Regulāri mainiet un mazgājiet aizsargapģērbu.
Nodrošiniet, lai jūsu apgērbs nenonāktu saskarē ar benzīnu. Benzīnam noklūstot uz apgērba, nekavējoties nomainiet apgērbu.
Nekad neveiciet ierīces uzpildi ar ieslēgtu vai karstu motoru.

4 TRAKTORA IZPAKOŠANA UN SALIKŠANA

Traktora izpakošanā un salikšanā ievērojiet pievienoto salikšanas instrukciju.

NORĀDĪJUMS

levērojiet arī benzīna motora komplektācijā iekļautajā lietošanas instrukcijā sniegtos norādījumus.

BRĪDINĀJUMS!

Nepilnīga salikšana ir bīstama!

Mauriņa traktoru nedrīkst izmantot, pirms tā pilnīgas salikšanas! Izpildiet visus salikšanas instrukcijā aprakstītos montāžas darbus. Pirms izmantošanas uzsākšanas, pārjautājiet speciālistam, vai salikšana ir notikusi pareizi! Pārbaudiet, vai visas drošībai un aizsardzībai paredzētās ierīces ir uzstādītas un tās būtu darba kārtībā!

5 VADĪBAS ELEMENTI

Šajā sadaļā ir pieejama informācija par vadības elementiem mauriņa traktoram ar sānu izlādi. Pievērsiet uzmanību tam, lai Jūs iepazītos ar uz Jūsu mauriņa traktoru attiecināmo aprakstu.

5.1 Standarta instrumentu panelis

Šeit tiks paskaidroti standarta instrumentu panela (01) elementi.

Motora ātruma regulators (01/2)

NORĀDĪJUMS

Nemiet vērā, ka šīs sviras izmantošana braukšanas režīmā ietekmē kustības āt- rumu!

Regulatoram ar integrētu droseli:

Šīs sviras (01/2) pārvietošana paaugstina un sa-mazina motora apgriezienu skaitu, kā arī pārs-lēdz uz augstāko droseles stāvokli.

Droseles aktivizēšana: Nolaidiet sviru (01/2) līdz pašai lejai, līdz pat droseles zī-mei. Šī pozīcija ir paredzēta tikai un vie-nīgi motora iedarbināšanai.

Norādījums. Atseviškiem traktoru modeliem pie instrumentu paneļa ir atsevišks droseles slēdzis (01/1). To ir jānospiež, iedarbinot traktoru. Tad, kad motors strādā, slēdzi ir lēnām jāatlaiž!

Plaušanas režīms: Šajā stāvoklī motors griežas ar maksimālo apgriezienu skaitu.

Tukšgaita: Šajā stāvoklī motors griežas ar minimālo apgriezienu skaitu.

Aizdedzes atslēga (01/3, 05)

Stāvok-lis	Darbība
0 Izslēgts motors. Var izņemt aizdedzes atslēgu.
I leslēgti priekšējie lukturi. Pēc motora ieslēgšanas šajā stāvok-lī, ieslēdzas priekšējie lukturi (brīviz-vēles).
II Darba režīms, kad motors darbojas.
III Starta pozīcija motora iedarbināša-nai. Atlaidiet atslēgu, tiklīdz motors sāk darboties. Tad tā atgriežas atpakal uz darba režīmu II.

5.2 Bremžu un sajūga pedāli

■ Bremzes: Tad, kad jūs nedaudz nospiedīsiet pedāli (03/1), tiks iedarbinātas iekārtas bremzes un traktors apstāsies.
Stävbremze: ja pie nospiesta bremžu/sajūga (03/1) pedāļa tiek parauta uz augšu stävbremze (03/2), tad bremzes tiks nofiksētas. Bremzes tiks atblokētas, no jauna nospiežot pedāli.

5.3 Transmisijas izmantošana (braukšanas ātrums)

Mauriņa traktori ir aprīkoti ar kājas hidrostatisko ierīci.

Braukšanai uz priekšu un atpakal labajā pusē ir uzstādīti divi atseviški pedāļi.

Braukšanas virziens	Apraksts
Uz priekšu	Lai brauktu uz priekšu, nospiediet priekšējo pedāli (02/2).
Atpakaļgaita	Lai brauktu atpakaļgaitā, nospiediet aizmugurējo pedāli (02/1).Norādījums. Pļāvējs ir ieslēgts tikai tad, ja ir nospiests pedālis, kas regulē kustību uz priekšu.Pļaušana braucot atpakaļgaitā: ska-tīt Nodaļa 7.5.4.2 "Pļaušana braucot atpakaļgaitā", lappuse 364.

5.4 Kājas hidrostatiskā transmisija

Kājas hidrostatisko ierīci darbina ar divu pedālu (02/1 un 02/2) palīdzību.

Lai sāktu braukt, ar ieslēgtu motoru vispirms at-laidiet stāvbremzes, nospiežot bremžu pedāli (03/1) un pēc tam nospiediet pedāli (02/2), lai brauktu uz priekšu, vai pedāli (02/1) - lai brauktu atpakalgaitā. Jo stiprāk tiek nospiests pedālis, jo ātrāk Jūs brauksiet attiecīgajā virzienā.

Braukšana uz priekšu: Nospiediet uz labās puses priekšējā pedāļa (02/2).

Braukšana atpakalgaitā: Nospiediet uz labās puses aizmugurējā pedāļa (02/1).

5.5 Pļaušanas iestatījumi

Plaušanas augstuma iestatīšana

Traktora plāvēja augstumu var iestaṭīt ar zem vadītāja krēsla labajā pusē esošās sviras (04/1) palīdzību vairākās pakāpēs.

1. Pārvietojiet sviru (04/1) vēlamajā virzienā. Slēdzis uz leju nozīmē zemāku plaušanas

augstumu, savukārt slēdzis uz augšu nozīmē augstāku.

Plāvēja ieslēgšana

Elektriskā ieslēgšana: Vadītāja sēdekļa labajā pusē atrodas slēdzis (03/3). Ar to jūs ieslēdzat plāvēju.

6 EKSPLUATĀCIJAS SĀKŠANA

BRĪDINĀJUMS!

Nepilnīga salikšana ir bīstama!

Mauriņa traktoru nedrīkst izmantot, pirms tā pilnīgas salikšanas! Izpildiet visus salikšanas instrukcijā aprakstītos montāžas darbus. Pirms izmantošanas uzsākšanas, pārjautājiet speciālistam, vai salikšana ir notikusi pareizi! Pārbaudiet, vai visas drošībai un aizsardzībai paredzētās ierīces ir uzstādītas un tās būtu darba kārtībā!

6.1 Pļaušanas mehānisma pārbaude

Pirms izmantošanas vienmēr ir ar acīm jāpārbau-da, vai griezējmehānisma stiprinājuma skrūves un citi griešanas piederumi nav nolietojušies vai bojāti. Lai izvairītos no līdzsvara izjaukšanas, bo-jātie vai nodilušie griezējasmeņi ir jāaizstāj ar jauniem.

6.2 Ellas uzpilde

Pirms pirmreizējās izmantošanas motoru ir jāuz-pilda ar ellu. Lūdzu, sekojiet motora ražotāja instrukcijai. Nemiet vērā to, ka ellas līmeni ir regulāri jāpārbauda un jāseko tam līdzi.

6.3 Degvielas uzpilde

BRĪDINĀJUMS!

Darbs ar degvielu ir bīstami.

Degviela ir ļoti viegli uzliesmojoša! Degvielas tvertnes uzpildīšanu drīkst veikt tikai ārpus telpām. Nesmēķēt! Neuzpildīt tad, ja motors strādā vai ir karsts!

Degvielas uzpildei izmantojiet piemērotu piltuvi vai uzpildes cauruli, lai degviela nenokļūtu uz motora, tā pārvalka vai zemes.

Drošības apsvērumu dēļ, degvielas tvertnes vāciņu un citu tvertņu vāciņus ir jānomaina bojājumu gadījumā.

Motoru nedrīkst iedarbināt, ja ir izlijusi degviela. Traktoru ir jāaizvāc no vietas, kur ir izlijusi degviela un tad izlijusī degviela ir jāsavāc ar drānas gabalu no grīdas, motora un tā apvalka.

Jānovērš jebkurš iedarbināšanas mēginājums, pirms pilnībā ir izgarojuši degvielas tvaiki.

Glabājiet degvielu vienīgi tam paredzētajos kon- teineros.

Izmantojiet bezsvina benzīnu, kura oktānskaitlis ir vismaz 91.

Uzpildiet tvertni (06).

1. Jebkurā gadījumā, apturiet motoru un, drošības apsvērumu dēl, izņemiet aizdedzes atslēgu.
2. Pagaidiet, līdz motors ir nedaudz atdzisis (le-spējama izlijušās degvielas aizdegšanās!).
3. Atveriet motora pārsegu.
4. Atveriet tvertnes vāciņu (06/1) un uzpildiet degvielu.

Norādījums: Izvairieties no degvielas tvertnes pārpildīšanas!

1. Aizveriet tvertnes vāciņu (06/1).
2. Aizveriet motora pārsegu.

6.4 Riepu spiediena pārbaude

■ Regulāri pārbaudiet spiedienu riepās.
■ levērojiet, lai riepās būtu atbilstošs spiediens (ieteicams 1 bar).

NORĀDĪJUMS

1 PSI = 0,07 bar

Riepu spiedienu ir iespējams kontrolēt ar standarta kājas pumpi, kā arī veikt gaisa uzpildi.

6.5 Drošības ierīču pārbaude

Drošības ierīces ir jāpārbauda pirms katras mauriņa traktora ieslēgšanas reizes.

BRĪDINĀJUMS!

Uzmanieties, veicot drošības ietaišu pārbaudi!

Drošības ietaišu pārbaudi drīkst veikt tikai no vadītāja vietas, kad tuvumā nav nevienas citas personas vai dzīvnieki!

Veiciet visas pārbaudes uz līdzenas virsmas, lai mauriņa traktors nevarētu ripot.

6.5.1 Bremžu kontaktslēdža pārbaude

Bremžu kontaktslēdzis nodrošina, ka motoru nevar ieslēgt tikmēr, kamēr nav nospiestas bremzes.

1. Motors ir izslēgts.

2. lekāpiet vadītāja vietā.

3. Atlaidiet stāvbremzi, nospiežot uz bremžu pedāļa (03/1).
4. Centieties ieslēgt motoru (aizdedzes atslēga pozīcijā III).

NORĀDĪJUMS

Motoru aizliegts iedarbināt!

6.5.2 Pļāvēja kontaktslēdža pārbaude

Plāvēja kontaktslēdzis nodrošina, lai motoru nevarētu iedarbināt, ja ir aktivizēts plāvējs.

1. Motors ir izslēgts.
2. lekāpiet vadītāja vietā.
3. Atlaidiet bremžu pedāli (03/1) un aktivizējiet stāvbremzi (03/2).
4. leslēdziet plāvēju (03/3).
5. Centieties ieslēgt motoru (aizdedzes atslēga pozīcijā III).

NORĀDĪJUMS

Motoru aizliegts iedarbināt!

6.5.3 Sēdekļa kontaktslēdža pārbaude

Sēdekļa kontaktslēdzis nodrošina, ka motors tiek izslēgts, tiklīdz, ieslēgta zāles plāvēja gadījumā, vadītāja sēdeklis ir tukšs.

1. lekāpiet vadītāja vietā.
2. Atlaidiet bremžu pedāli (03/1) un aktivizējiet stāvbremzi (03/2).
3. ledarbiniet motoru un laujiet tam darboties ar maksimāliem apgriezieniem.
4. leslēdziet plāvēju.
5. Samaziniet spiedienu uz sēdekli piecejoties (nekāpiet ārā!).

NORĀDĪJUMS

Motoram ir jāizslēdzas!

7 TRAKTORA IZMANTOŠANA

BRĪDINĀJUMS!

Nepietiekama mauriņa traktora pārzi-nāšana ir bīstama!

Pirms ekspluatācijas uzsākšanas, izlasiet lietošanas instrukciju!

levērojiet visus drošības padomus!

Pirms nodošana ekspluatācijā, veiciet visus salikšanas un citus darbus. Šaubu gadījumā, vērsieties pie piegādātāja!

7.1 Pamata sagatavošanās darbi

■ Plaušanas laikā vienmēr valkājiet slēgtus apavus un garās bikses. Nekad nepļaujiet ar kailām kājām vai atvērtām sandalēm.
Kārtīgi pārbaudiet vietu, kurā tiks izmantots mauriņa traktors, un aizvāciet visus akmeņus, kokus, stieples, kaulus un citus svešķermeņus, kas varētu tikt ierauti iekārtā un izmesti no tās ārā. Meklējiet svešķermeņus arī plaušanas laikā.
Veiciet visus darbus, kas nepieciešami, lai varētu nodot iekārtu ekspluatācijā. Īpaši tas attiecas uz drošības ietaišu pārbaudi.
Vilkšanai izmantojiet tikai cilpu! Nepārsniegt pieļaujamo svaru.
- Priekšmetu pārvadāšana ar mauriņa traktoru ir aizliegta!

7.2 Palīgierīču izmantošana

BRĪDINĀJUMS!

Nepareizo palīgierīču izmantošana vai to nepareizs lietojums ir bīstams!

Izmantojiet vienīgi traktora ražotāja oriģinālās palīgierīces!

levērojiet pievienotajā lietošanas instrukcijā aprakstītos izmantošanas nosacījumus!

Neatļautu palīgierīču izmantošana vai to nepareiza izmantošana var radīt kaitējumu lietotājam un trešajām personām. Mauriņa traktors var tikt pārkauts. Tas var radīt smagus nelaimes gadīju-mus.

7.3 Mauriņa traktora stumšana

ESIET PIESARDZİGI!

Stumšana pa slīpumu ir bīstama!

Stumiet mauriņa traktoru tikai pa horizontālu virsmu! Slīpumā mauriņa traktors var nekontrolēti ripot.

Ar hidrostatisko transmisiju

Apvada svira (07/1) atrodas pie aizmugurējās sienas (07/2).

Apvada atblokēšana:

1. levietojiet un uz leju aizākējiet apvada sviru (08/1).

2. Atlaidiet bremzes.

⇒ Tagad mauriņa traktoru ir iespējams pastumt.

7.4 Motora iedarbināšana un apturēšana

BRĪDINĀJUMS!

Traumu gūšanas risks, ko rada zibens spēriens

Ierīcei nav aizsardzības pret zibens spērienu.

■ Nepļaujiet pērkona laikā.

Motora iedarbināšana

1. lesēdieties vadītāja vietā.
2. Nospiediet bremžu pedāli (03/1) kreisajā pu-sē līdz galam un nobloķējiet to ar stāvbremzi (03/2).
3. Pārliecinieties, ka plāvējs NAV ieslēgts. Lai to izdarītu, pārbaudiet slēdzi (03/3).
4. Pakustiniet sviru (01/2), lai paaugstinātu motora apgriezienu skaitu. Atkarībā no plāvēja modela, atrodiet droseles apzīmējumu. Ja nav atrodams, pavelciet atseviško droseles slēdzi (01/1).
5. levietojiet aizdedzes atslēgu aizdedzē (05).
6. Pagrieziet aizdedzes atslēgu III pozīcijā un turiet to tik ilgi, līdz motors sāk darboties. Norādījums: Lai taupītu akumulatoru, iedarbināšanas mēģinājums nedrīkst būt garāks par aptuveni 5 sekundēm.
7. Atlaidiet aizdedzes atslēgu un tā automātiski nostājas ll pozīcijā.
8. Pakustiniet sviru (01/2), lai novietotu motoru darba režimā. Ar droseles slēdzi aprīkotajiem modeliem, ir nepieciešams to nospiest vēlreiz (01/1).

Izslēdziet motoru

1. Izslēdziet plāvēju (03/3).
2. Pakustiniet sviru (01/2), lai novietotu motoru tukšgaitas režimā.
3. Nospiediet bremžu pedāli (03/1) un nobloke-jiet to ar stāvbremzes sviru (03/2).
4. Pagrieziet aizdedzes atslēgu (05) “0” pozīcijā.
5. Izņemiet aizdedzes atslēgu.

BRĪDINĀJUMS!

Uzmanieties no karsta motora!

Uzmanieties, lai noslāpējot karstu motora daļu (piem., skaņas slāpētājs), tuvumā, neatrastos viegli uzliesmojoši priekšmeti vai materiāli!

7.5 Braukšana ar traktoru

BRĪDINĀJUMS!

Nepareizs ātrums ir bīstams!

Brauciet lēnām, seviški sākumā, lai pie-rastu pie traktora vadīšanas un bremzē-šanas!

Pirms katras virziena maiņas ir jāsamazina braukšanas ātrums, lai vadītājam vienmēr būtu pilna kontrole pār mauriņa traktoru un, lai tas nevarētu apgāzties!

Jūsu traktors būs aprīkots ar kājas hidrostatisko ierīci.

7.5.1 Sagatavošanās braukšanai temperatūrā, kas zemāka par 10 °C

1. Pārliecinieties, ka plāvējs NAV ieslēgts. Lai to izdarītu, pārbaudiet slēdzi (03/3).
2. leslēdziet motoru un ľaujiet tam darboties aptuveni 30 sekundes, lai tiktu sasniegta vēla-mā ellas viskozitāte. Pēc tam Jūs varat braukt ar traktoru. Plāvēju drīkst ieslēgt tikai tad, kad motors ir jau pāris minūtes darbojies.

7.5.2 Braukšana ar kājas hidrostatisko ierīci

1. Nospiediet bremžu pedāli (03/1) un noblokē-jiet to ar stāvbremzes sviru (03/2).
2. lestatiet plaušanas mehānismam augstāko plaušanas augstumu (04/1).
3. ledarbiniet motoru.
4. Nospiediet bremzes (03/1).
5. Lēnām spiediet uz vēlamā braukšanas virziena pedāļa:
   ■ Uz priekšu: Pedālis (02/2)

■ Atpakał: Pedālis (02/1)

1. Jo stiprāk tiek nospiests pedālis, jo ātrāk traktors pārvietojas attiecīgajā virzienā.
2. Lai apstātos, atlaidiet pedāli un nospiediet bremžu pedāli (03/1).

NORĀDĪJUMS

Traktoru atstājot, vienmēr nofiksējiet to ar stāvbremzi pie ieslēgta bremžu pedāla, lai traktors nevarētu aizripot.

7.5.3 Braukšana un plaušana nogāzēs

BRĪDINĀJUMS!

Nepareiza braukšana pa nogāzēm ir bīstama!

Braucot pa nogāzēm ir jābūt īpaši uzmanīgiem! Nav "drošu" nogāžu.

levērojiet sekojošos drošības padomus!

Tad, ja riteņi griežas tukšgaitā vai arī iekārta apstājas, braucot nogāzē, ir jāatslēdz plāvējs un papildierīces. Pēc tam jāturpina lēnām braukt uz priekšu un jāatstāj nogāze!

Pilna zāles savākšanas tvertne paaugstina mauriņa traktora apgāšanās iespēju.

■ Nebrauciet nogāzēs, kas pārsniedz 10° (18 %). Piemēram: tas nozīmē, ka augstumu starpība metrā ir 18 cm.
■ Nebrauciet saraustīti.
Nebremzējiet saraustīti.
■ leturiet mazu braukšanas ātrumu.
■ Nebrauciet škērsām pāri nelīdzenumiem.
■ Strauji nepalieliniet braukšanas ātrumu.
■ Nevadiet traktoru saraustīti.

7.5.4 Pļaušana ar mauriņa traktoru

Lai plāvums būtu līdzens, braukšanas ātrums ir atkarīgs no virsmas īpatnībām. Plaujiet ar maksimums 2/3 no iespējamā braukšanas ātruma.

Maksimālais traktora ātrums ir paredzēts tikai un vienīgi braukšanai ar izslēgtu plāvēju.

Normālā situācijā plaušanas augstums ir 4 - 5 cm. Tas atbilst 2 vai 3. Plaušanas augstuma regulators (04/1). Lūdzu, plaujiet mitru vai slapju zāli ar augstāku plaušanas augstumu.

Ja zāle ir ľoti augsta, to ir jāpļauj divās kārtās. Pirmajā reizē iestatiet plāvēju maksimālajā plaušanas augstumā. Otrajā reizē varat to iestatīt Jums vēlamajā augstumā.

7.5.4.1 Plāvēja ieslēgšana

NORĀDĪJUMS

Pļāvēju drīkst ieslēgt tikai tad, kad motors ir strādājis jau aptuveni minūti!

Plāvēja ieslēgšanas brīdī mauriņa traktors nedrīkst atrasties garā zālē.

1. ledarbiniet motoru.
2. Pakustiniet sviru (01/2), lai novietotu motoru darba režimā.
3. lestatiet plaušanas mehänismam augstāko plaušanas augstumu (04/1).
4. leslēdziet plāvēju ar slēdzi (03/3) (I pozīcija).
5. lestatiet sviru (04/1) nepieciešamajā plaušanas augstumā.
6. Turpiniet braukt ar mauriņa traktoru.

7.5.4.2 Plaušana braucot atpakalgaitā

NORĀDĪJUMS

Tad, kad tiek izmantots pedālis braukšanai atpakalgaitā, plāvējs izslēdzas.

1. Nospiediet taustinu "Plaušana atpakalgaitā" (01/4) un aptuveni pēc 5 sekundēm atpakalgaitas pedāli (02/1).

BRĪDINĀJUMS!

Nelaimes gadījumu risks, plaujot at-pakalgaitā!

Plaujot, braucot atpakalgaitā, pievērsiet uzmanību aizmugurē notiekošajam!

Plaujiet, braucot atpakalgaitā, tikai tad, kad tas ir nepieciešams!

7.5.4.3 Plāvēja izslēgšana

BRĪDINĀJUMS!

Rotējošie griezējasmeņi ir bīstami!

Rotējošs/nobīdījies griezējasmenis var sagriezt rokas vai kājas! Tādēl rokas un kājas ir jātur atstatu no griezējmehānisma!

1. Izslēdziet plāvēju ar slēdzi (0 pozīcija) (03/3). Zāles plāvējs var tikt izslēgts arī tad, ja traktors turpina braukšanu.

Vienmēr izslēdziet plāvēju, ja braucat pār virsmu, kas nav zāle.

7.5.4.4 Mulčēšana

Lai nodrošinātu optimālu mulčēšanas rezultātu, mauriņš ir jāplauj regulāri (aptuveni 1–2 reizes nedēļā). Katru reizi nopļaujiet 1/3 no zāles aug-

stuma (piemēram, ja mauriņa zāle ir 6 cm augsta, nopļaujiet ne vairāk kā 2 cm). Tādējādi nogrieztā zāle tiek nevainojami iestrādāta esošajā mauriņā.

Mulčešanas režima pārslēgšana uz sānu izlādi

Mulčēšanas komplekts ir iekļauts piegādes komplektā. Mauriņa traktoram ar 110 cm plaušanas platumu mulčēšanas savienojums atrodas plaušanas mehānisma kreisajā pusē. Mauriņa traktoram ar 95 cm plaušanas platumu mulčēšanas savienojums ir brīvi nofiksējams.

BRĪDINĀJUMS!

Braukšana ar nepilnīgi nokomplektē-tu vai bojātu plaušanas mehānisma aizsargaprīkojumu.

Mauriņa traktoru drīkst izmantot tikai tad, ja tam ir uzstādīts izlādes kanāls sānu izlādei. Ja tas nav uzstādīts, traktora ekspluatācija nav atļauta, jo šādi pastāv risks saskarties ar plaušanas mehānisma nažiem. Bojātā aizsargaprīkojuma detaļa nekavējoties ir jānomaina ar oriģinālu rezerves daļu.

BRĪDINĀJUMS!

Risks, plaušanas mehānisma aizsargaprīkojuma detaļu maiņas laikā.

Mauriņa traktora aprīkojuma maiņu drīkst veikt tikai tad, kad ir apturēts motors un izņemta aizdedzes atslēga.

Lai nomainītu sānu izlādes režīmam paredzētās detaļas ar mulčēšanas režīmam paredzētajām detaļām, rīkojieties, kā turpmāk norādīts:

1. Izslēdziet motoru.
2. Izņemiet aizdedzes atslēgu un nodrošiniet, lai bez neviens nevar to bez atļaujas paņemt.
3. Noņemiet sānu izlādes (24/a) kanālu (24/1).
4. levietojiet plaušanas mehänismam (24/b) mulčēšanas stiprinājumu (24/2).
5. Ar fiksācijas skavu (24/3, 24/c) aizveriet mul- ĉēšanas stiprinājumu.
6. Pārbaudiet, vai mulčēšanas stiprinājums ir nofiksēts (24/2).

Modelim ar plaušanas platumu 110 cm (25)

Mulčēšanas savienojuma noņemšana (25/1).

1. Atbrīvojiet skavu (25/2).
2. Izņemiet mulčēšanas savienojumu no fiksācijas stiprinājuma (25/3).

7.5.4.5 Plaušanas intervāls

Nemiet vērā, ka dažādos gadalaikos zāle aug atšķirīgi. Pavasara sākumā ieteicams izvēlēties īsāku plaušanas intervālu. Pagariniet plaušanas intervālu, jo plaušanas sezonai ritot, zāles augšanas ātrums samazināsies.

Ja mauriņš ilgāku laiku nav ticis plauts, vispirms izvēlieties augstāku griešanas augstuma iestatījumu un pēc tam divas dienas vēlāk plaujiet atkārtoti ar zemāku griešanas augstuma iestatījumu.

7.5.4.6 Garas zāles plaušana

Ja zāle ir garāka nekā parasti vai ja zāle ir pārāk mitra, plaujiet mauriņu ar augstāku griešanas augstuma iestatījumu. Pēc tam vēlreiz nopļaujiet mauriņu ar zemāku, standarta izvēlēto iestatījumu.

7.5.4.7 Griešanas nažu apkope

Visas plaušanas sezonas laikā rūpējieties par to, lai griešanas nazis būtu ass, citādi var tikt izrauti un traumēti zāles stiebri. Saplēstu zāles stiebru sāni klūst brūni. Tādējādi tiek pasliktināta zāles augšana, kā arī tiek paaugstināta zāles uzņēmība pret slimībām.

Pēc katras lietošanas reizes pārbaudiet, vai griešanas nazis ir ass un vai tam nav nodiluma vai bojājuma pazīmes! Ja nepieciešams, vērsieties servisa uzņēmumā.
Nomainot nazi izmantojiet tikai oriğinâlos rezerves nažus.

8 MAURIÑA TRAKTORA TİRİŞANA

Mauriņa traktoru ir regulāri jātīra, lai panāktu tā optimālu funkcionēšanu un ilgu darba mūžu.

Pēc katras izmantošanas reizes iztīriet mauriņa traktoru no netīrumiem.

Tīrīšanai neizmantojiet augstspiediena mazgāšanu. Augstspiediena mazgātāja vai dārza šļūtenes ūdens strūkla var radīt elektronikas bojājumus vai īssavienojumu.

Uzmanieties, lai, jo seviški, motors, pārvadi un gultni, kā arī visa elektronikas sistēma nenonāktu saskarsmē ar ūdeni.

BRĪDINĀJUMS!

Uzmanieties tīrīšanas laikā!

Visu tīrīšanas darbu laikā:

■ Apturiet motoru un iznemiet aizdedzes atslēgu.
■ Iznemiet aizdedzes sveces.
Uz tīrīšanas laiku noņemtās drošī-bas ietaises ir pēc tīrīšanas atkal jā-uzliek atpakal.
■ APDEGUMU GÜŠANAS RISKS: Tī-riet mauriņa traktoru tikai tad, kad tas ir atdzisis. Motors, pārvadi un skaņas slāpētājs ir Āoti karsti!
SAGRIEŠANĀS RISKS: Strādājot ar griezējmehānismiem, uzmanieties no asajiem asmeņiem. Vairākasmeņu plaujmašīnās viena griezējmehānisma kustība var izraisīt visu pārējo izkustēšanos!

8.1 Korpusa, motora un pārvadu tīrīšana

Nemazgājiet motoru un visus galvenos mezglus (riteņus, transmisijas, asmeņu novietne) ar ūdeni vai augstspiediena tīrītāju.

Üdens ieklūšana aizdedzē, karburatorā vai gaisa filtrā var radīt darbības traucējumus. Üdens ieklūšana gultņos var noskalot smērvielas un tādējādi radīt gultņu bojājumus.

Dublus un zāli noņemiet ar drānas gabalu, rokas slotiņu, birsti garā kātā vai ko tamlīdzīgu.

UZMANIBU!

Elektroniskajās sistēmās iekļuvis ūdens var radīt bojājumus!

Mazgājot traktoru arūdeni uzmanieties, laiūdens nenoklūtu elektroniskajās sistēmās!

9 TRANSPORTĒŠANA

BRĪDINĀJUMS!

Saspiešanas risks, ko rada krītoša ie-rīce!

Ar ierīces pašmasu iespējamas smagas traumas.

■ levērojiet īpašu piesardzību, iekraujot un izkraujot ierīci uz transporta līdzekļa transportēšanai!

Pārvietojot transporta traktoru ar transportu (pie-mēram, automašīnas piekabi), ir jāievēro, lai tiktu nodrošināta plāvēja amortizācija.

Transportēšanas laikā ṣemiet vērā transporta līdzekļa vilktspēju un mauriņa traktoram nepieciešamos stiprinājumus.

10 APKOPES DARBI

Uzmanieties apkopes darbu veikšanas laikā!

Visu apkopes darbu laikā:

■ Apturiet motoru un iznemiet aizdedzes atslēgu.
Iznemiet aizdedzes sveces.
Uz apkopes laiku nonemtās drošības ietaises, pēc apkopes darbu pabeigšanas ir atkal jāuzliek atpakal.
■ APDEGUMU GÜŠANAS RISKS: Strādājiet ar mauriņa traktoru tikai tad, kad tas ir atdzisis. Motors, pārvadi un skaņas slāpētājs ir ľoti karsti!
SAGRIEŠANĀS RISKS: Strādājot ar griezējmehānismiem, uzmanieties no asajiem asmeniem. Vairākasmeņu plaujmašīnās viena griezējmehānisma kustība var izraisīt visu pārējo griezējmehānismu izkustēšanos.
■ Detaļu nomaiņai izmantojiet tikai oriģinālās rezerves daļas.
- Šaubu gadījumā vienmēr sazinieties ar speciālistu vai ražotāju.

10.1 Tehniskās apkopes plāns

Šos darbus var paveikt pats lietotājs. Visi tehniskās apkopes, servisa un remonta darbi ir veicami tikai pilnvarotā servisa centrā.

Lūdzu ievērojiet, ka, saskaņā ar ieeļlošanas plānu, ieeļlošanu ir vēlams veikt katru gadu.

Darbība Pirms	katras lietošanas reizes	Pēc kat-ras lieto-šanas reizes	Pēc pir-majām 5 stundām	Pēc kat-rām 25 darba stundām	Pēc kat-rām 50 darba stundām	Pirms katras uzglabā-šanas reizes
Jāpārbauda ellas līmenis motorā*	X
Jānomaina motora ellja*			X			X
Gaisa filtra tīrīšana*				X
Jānomaina gaisa filtrs*					X
Jāpārbauda aizdedzes sve-ces*					X
Jāpārbauda bremzes (brem-zēšanas mēginājums taisnā līnijā)	X
Jāpārbauda spiediens riepās X
Pārbaudiet plaušanas asme-ni	X
Jāpārbauda vai detaljas nav valīgas	X					X
Jāpārbauda kīlsiksna (vizu-ālā kontrole)				X
Jāiztīra mauriņa traktors X
Jāiztīra gaisa ieplūdes atve-res motorā*	X
Jāiztīra transmisija no zāles atgriezumiem				X

)* skatīt motora ražotāja lietošanas instrukciju

NORĀDĪJUMS

Intensīvas izmantošanas un augstas temperatūras apstākļu gadījumā, tehniskās apkopes intervāli var būt mazāki par tabulā norādītajiem.

10.2 leellošanas plāns

Lai nodrošinātu līganu kustīgo detaļu kustību, vis- maz reizi gadā ir jāveic šo detaļu ieeļļošana.

Pirms ieellošanas nomazgājiet vai arī noslaukiet ar lupatu visas ieellojamās detalas. Neizmantojiet uđeni, lai izvairitos no rūsas veidošanās.

leeljošanas vietas:

■ leellojiet ar daudzfunkcionālo ellu ass pirkstus kreisajā un labajā pusē (11).

Nosmidziniet priekšējo asi pie rāmja (10) ar izsmidzināmo ellu.

■ leziest stūres mehānisma (12) zobratus un zāga segmentus ar daudzfunkcionālo smērvielu.
leziest priekšējās un aizmugurējās ass (13) rullīšu gultņus un rumbas ar daudzfunkcionā-lo smērvielu.

NORĀDĪJUMS

Lai ieziestu asis un gultnus ir jānonem priekšējie un aizmugurējie riteni.

Rotējošās detaļas un gultņi: jāieello visas kustīgās rotējošās detaļas un gultņi.

10.3 Riteņa maina

Riteņa maiņu drīkst veikt, tikai atrodoties uz hori- zontāla un stingra pamata.

1. Apturiet mauriņa traktoru un izņemiet aizdedzes atslēgu.

2. Pilnībā nospiediet bremžu pedāli (03/1) un nobloķējiet to ar stāvbremzes sviru (03/2).

3. Nodrošiniet mauriņa traktoru pret ripošanu ar kīliem. Nolieciet kīļus tajā pusē, kas netiks pacelta.
4. Lai varētu nomainīt riteni, paceliet maurina traktoru vienā pusē ar piemērotu pacēlāju (piemēram, domkratu). Paceliet traktoru tik daudz, lai nomaināmais ritenis brīvi grieztos. Uzmanību! Pastāv ierīces bojājumu risks. Uzmanieties, lai pacelšanas laikā nesaliektu nevienu traktora detaļu. Atspiediet pacēlāju tikai pret stabilām metāla detaļām.
5. Nostipriniet mauriņa traktoru aiz korpusa nesošā elementa ar stabiliem paliktņiem (pie-mēram, koka klucīšiem), lai tas nevarētu slī-dēt vai nolaisties zemāk.
6. Noņemiet drošības uzmavu (09/1).
7. Ar skrūvgriezi izņemiet sprostpaplāksni (09/2). Pārliecinieties, ka tā netiks pazaudēta.
8. Noņemiet starplikas paplāksnes (09/3).
9. Nonemiet riteni no ass.

Norādījums: Nonemot aizmugurējo riteni nedrīkst pazaudēt sprūdtapu!

1. Pirms samontēšanas, notīriet asi un ritenā caurumus un iezediet abus ar daudzfunkcionālo smērvielu.
2. Uzlieciet riteni uz ass.

Norādījums: Uzliekot aizmugurējo riteni, sprūdtapas un aizmugurējā riteņa atverei ir jābūt vienai virs otras, lai viegli varētu ievietot sprūdtapu.

1. Uzlieciet starplikas paplāksnes uz ass.
2. lespiediet sprostpaplāksni ass gropē. Ja Jūs izmantojat knaibles, uzmanieties, lai ar knaiblēm nesabojātu asi.
3. Uzlieciet drošības uzmavu uz ass.
4. Noņemiet paliktni un lēnām nolaidiet traktoru uz zemes.

10.4 Akumulators

Mauriņa traktorā nav nevienas ierīces, kas veiktu akumulatora uzlādi.

Precīza baterijas specifikācija: skatīt bateriju kasti. Akumulators atrodas zem motora pārsega.

Pamatā akumulators ir uzlādēts jau rūpnīcā.

Drošības norādījumi

BRĪDINĀJUMS!

Nepareiza apiešanās ar akumulatoru ir bīstama!

Lai izvairītos no riska, kas var rasties nepareizi rīkojoties ar akumulatoru, lūdzu ievērojiet šādus nosacījumus!

Akumulators nedrīkst atrasties atklātas liesmas tuvumā, to nedrīkst dedzināt un novietot sildītāju tuvumā. Pastāv eksplozijas risks.
Pa ziemu uzglabājiet akumulatoru vēsā, sausā telpā (10 - 15 °C). Uzglabāšanas laikā jā-izvairās no sasaluma temperatūras.
■ Neatstājiet akumulatoru ilgstoši neuzlādētu. Tad, kad akumulators ilgāku laiku netiek lietots, to vajadzētu uzlādēt, izmantojot piemē-rotu uzlādes ierīci.
■ Nebojāt akumulatoru. Elektrolīts (sērskābe) ir kodīgi ādai un apgērbam – nekavējoties mazgāt ar lielu ūdens daudzumu.
■ Turiet akumulatoru tīru. Tikai noslaukiet ar sausu drānu. Neizmantotūdeni, benzīnu, škī-dinātāju vai ko tamlīdzīgu!
■ Uzturēt pieslēgvietas tīras un ieellot tās ar akumulatoru polu smērvielu.
■ Nesaslēgt pretējos polus.

Akumulatora uzlāde

Uzlāde ir nepieciešama:

■ Pirms uzglabāšanas ziemā.
■ Pirms ilgstošas ierīces dīkstāves (ilgākas par 3 mēnešiem).

BRĪDINĀJUMS!

Nepareiza akumulatora uzlāde ir bīs-tama!

Uzlādēšanas ierīces lādēšanas strāvas stiprums nedrīkst pārsniegt 5 A un lādēšanas spriegums nedrīkst pārsniegt 14,4 V. Augstāka sprieguma gadījumā pastāv akumulatora eksplozijas risks! Ar bateriju strādājiet tikai pie izņemtas aizdedzes atslēgas.

Mēs iesakām šo noslēgto akumulatoru, kuram nav nepieciešama apkope, uzlādēt ar īpaši pie-mērotu uzlādes ierīci (pieejama pie jūsu izplatītā-ja).

Pirms akumulatora uzlādes, iepazīstieties ar uzlādes ierīces ražotāja lietošanas instrukciju.

ESIET PIESARDZİGI!

Issavienojuma risks!

Lai izvairītos no īssavienojuma, vienmēr pirmo atvienojiet un pēdējo pievienojiet negatīvo (-) strāvas kabeli.

Ar bateriju strādājiet tikai pie izņemtas aizdedzes atslēgas!

1. Izņemiet aizdedzes atslēgu (01/3).
2. Atveriet motora pârsegu.
3. Pievienojiet uzlādes ierīces pieslēgus pie baterijas polu pieslēgVietām.

NORĀDĪJUMS

levērojiet polaritāti:

■ Sarkanais pieslēgs = pozitīvais pols (+)
■ Melnais pieslēgs = negatīvais pols (-)

1. Pieslēdziet uzlādes ierīci strāvas padevei un ieslēdziet to.

10.5 Plāvēja nonemšana

Plāvēju ir jānoņem, lai varētu izmantot traktoru ziemas darbos, kā arī lai nomainītu kīlsiksnu.

1. Stūres rats pagriezt pa kreisi līdz galam (14).
2. Atlaist valjigāk ietvara cilindrisko skrūvi (15) par 5-6 apgriezieniem.
3. Nolaist plāvēju uz zemāko iestatījumu (16).
4. Noņemt plāvēja savalkatsperi (17).
5. Atkal iestatīt plāvēju uz augšējo iestatījumu (18).
6. Atākēt kīlsiksnas kanālu (19).
7. Nonemt kīlsiksnu no motora kīlsiksnas skriemela (20).
8. Atkal nolaist plāvēju uz zemāko iestatījumu (21).
9. Noņemt četras sprostpaplāksnes no plāvēja satvarcilpām (22).

10. Noņemt satvarcilpas pār skrūvēm (22).

11. Izņemiet plāvēju no sāniem labajā pusē (skatoties braukšanas virzienā).

10.6 Kīlsiksnas maiņa

Lai nomainītu kīlsiksnu, sertificētā servisā.

11 UZGLABĀŠANA

Mauriņa traktoru ir jāsargā no laikapstākļiem, sevišķi no mitruma, lietus un ilgstošas atrašanās saulē.

Nekad neuzglabājiet mauriņa traktoru ar pilnu degvielas tvertni telpās, kurās degvielas izgarojumi var nonākt saskarē ar atklātu liesmu vai dzirkstelēm. Novietojiet mauriņa traktoru tikai automašīnu uzglabāšanai piemērotās telpās.

Ja vien tas ir iespējams, novietojiet mauriņa traktoru uzglabāšanai ziemā ar tukšu degvielas tvertni. Degviela var izgarot.

Pirms ilgtermiņa uzglabāšanas no degvielas tvertnes un karburatora ir jāatsūknē degviela, lai izvairītos no tās nogulsnēšanās un vēlākiem sa-režģijumiem ar iedarbināšanu. Sazinieties ar savu specializēto darbnīcu.

12 PALĪDZĪBA TRAUCĒJUMU GADĪJUMĀ

ESIET PIESARDZİGI!

levainojumu risks!

Asas un rotējošas ierīces daļas var radīt traumas.

Veicot apkopes, kopšanas un remontdarbus, vienmēr lietojiet aizsargcimdus!

NORĀDĪJUMS

Ja rodas bojājumi, kas nav uzskaitīti šajā tabulā, vai bojājumi, kurus nevarat novērst patstāvīgi, lūdzam sazināties ar mūsu servisa centru.

Problēma lemesls Novēršana

Motoru nevar iedarbināt. Trūkst degvielas. Uzpildīt degvielas tvertni, pārbaudīt gai-sa padevi degvielas tvertnē, pārbaudīt degvielas filtru.
	Slikta, netīra degviela, tver-tnē ir veca degviela.	Vienmēr izmantojiet svaigu degvielu no tīriem konteineriem; iztīrīt karburatoru (klientu apkalpošanas dienesta darbnī-ca).
Problēma lemesls Novēršana
	Piesārņots gaisa filtrs. Iztīrīt gaisa filtru (skatīt motora ražotāja lietošanas instrukciju).
	Nav dzirksteles. Notīrīt aizdedzes sveces, iespējams, ie- likt jaunas, pārbaudīt aizdedzes kabeli, pārbaudīt aizdedzes bloku (klientu ap- kalpošanas dienesta darbnīca).
	Pēc vairākkārtējiem mēģinā- jumiem iedarbināt motoru, motora telpā ir pārāk daudz degvielas.	Iznņemiet un izžāvējiet aizdedzes sveci.
Nestrādā palaidējs. Tukšs vai vājš akumulators. Uzlādējiet akumulatoru.
	Nestrādā vadītāja sēdekļa drošības slēdzis.	Kārtīgi apsēsties vadītāja vietā; slēdža defekts.
	Nestrādā bremžu pedāļa dro- šības slēdzis.	Nospiest bremžu pedāli līdz galam.
	Pieslēgts plaušanas mehā- nisms.	Izslēdziet plaušanas mehānismu.
	Veiciet akumulatora (+) ka- beļa izolāciju.	Pārbaudiet izolāciju, ja nepieciešams, nomainiet.
Samazināta motora jau- da.	Pārāk gara vai īsa zāle. Noregulējiet plaušanas augstumu; atbrī- vojiet plaušanas mehānismu, pabraucot nedaudz atpakaļ.
	Piesārņots gaisa filtrs. Iztīrīt gaisa filtru (skatīt motora ražotāja lietošanas instrukciju).
	Nepareizi karburatora iestatī- jumi.	Lūdziet pārbaudīt iestatījumus (klientu apkalpošanas dienesta darbnīca).
	Łoti nolietots asmens. Nomainiet asmeni (klientu apkalpoša- nas dienesta darbnīca).
	Pārāk liels braukšanas āt- rums.	Samazināt braukšanas ātrumu.
Mauriņa traktors stipri vibrē.	Plaušanas mehānisms ir bo- jāts.	Pārbaudiet plaušanas mehānismu (klientu apkalpošanas dienesta darbnī- ca).
Mauriņa traktors ne- brauc.	Modelim ar hidrostatisko transmisiju: nav piedziņas.	Pārslēdziet apvada sviru darba režīmā.
Nevienmērīgs griezums.	Nolietots, truls asmens. Nomainīt	vai uzasināt asmeni. Līdzsva- rojiet nodilušus asmeņus (klientu apkal- pošanas dienesta darbnīca)!
	Nepareizais plaušanas augstums.	Izlabot plaušanas augstumu.
Problēma lemesls Novēršana	Pārāk mazs motora apgrie- zienu skaits.	Izvēlēties maksimālo motora apgriezie- nu skaitu.
	Pārāk liels braukšanas ātrums.	Samazināt braukšanas ātrumu.
	Riteņos atšķiras riepu spiediens.	Palielināt gaisa spiedienu līdz pareiza-jam. Izlabot, lai iegūtu riepās pareizo spiedienu.
Transmisija, bremzes, sa-kabe un plaušanas mehā-nisms.		Drīkst pārbaudīt tikai klientu apkalpoša-nas centrā!

13 GARANTIJA

lespējamos materiāla vai ražošanas brākus iekārtā mēs novērsīsim atbilstoši likumā noteiktajam noilguma terminam attiecībā uz garantijas prasībām, paturot tiesības izvēlēties remontu vai jaunas preces piegādi. Noilguma terminš tiek noteikts, vadoties pēc tās valsts spēkā esošās likumdošanas, kurā ierīce tika nopirkta.

Mūsu garantijas pakalpojumi ir spēkā tikai tad, ja:

■ ievērojat šo lietošanas instrukciju.
- iërīce tiek izmantota atbilstoši mērķim;
■ tiek izmantotas oriğinālās rezerves daļas.

Garantija zaudē savu spēku, ja:

■ tiek veikti patstāvīgi remontēšanas mēģināju-mi;
■ tiek veikta patvalīga pārbūve;
- ierīce netiek lietota atbilstoši paredzētajam mērķim.

Garantija neattiecas uz:

krāsas bojājumiem, kas radušies normāla nolietojuma rezultātā;
dilstošajām detaļām, kas rezerves daļu kartē ir atzīmētas ar rāmīti xxxxxx (x) .
■ lekšdedzes motoriem (uz tiem attiecas attiecīgo motoru ražotāju garantijas noteikumi).

Garantijas periods sākas no ierīces pirmreizējās pārdošanas pirmās dienas. Noteicošais ir datums uz pirkuma čeka. Lūdzam jūs ar šo garantijas deklarāciju un pirkuma čeku doties pie sava tirdzniecības pārstāvja vai uz tuvāko oficiālo klientu apkalpošanas centru. Šī deklarācija neskar pircēja likumā noteiktās garantijas prasības pret pārdevēju.
