IAN 341729 - LED osvětlení Livarno Lux - Bezplatný návod k obsluze

NÁVOD K OBSLUZE IAN 341729 Livarno Lux

Pokyny k montáži, obsluze a bezpečnostní upozornění SVETELNÁ LIŠTA S LED DIÓDAMI Pokyny pre montáž, obsluhu a bezpečnostné pokyny

Pokyny k montáži, obsluze a bezpečnostní upozornění7

Bod referenční teploty Jen pro vnitřní prostory

Teplota okolního prostředí

Obal a přístroj likvidujte ekologicky! Spínací cykly Obal je vyroben ze 100 % recyklo- vaného papíru.

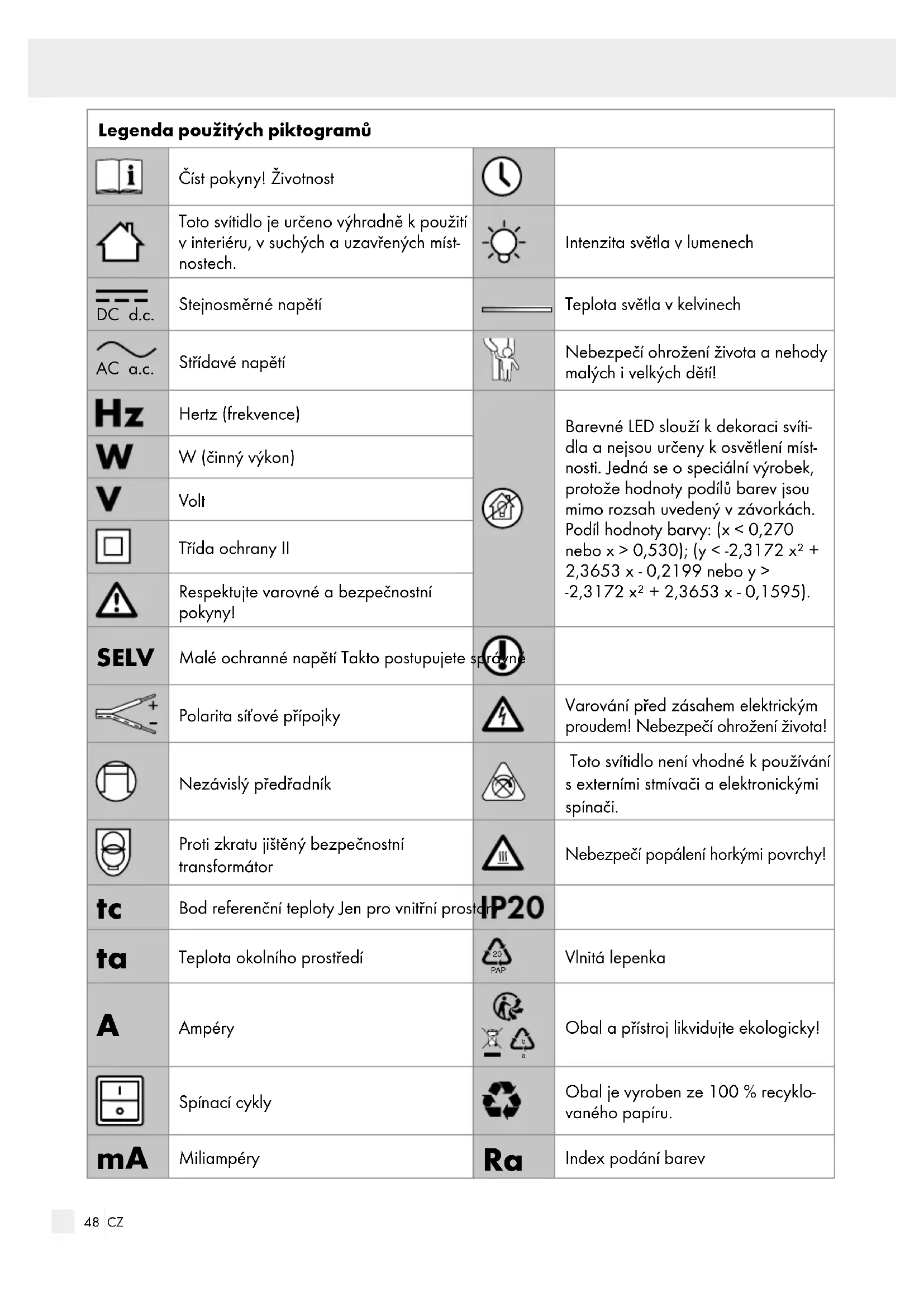

Index podání barev49 CZ ÚvodLegenda použitých piktogramů Světelná LED lišta Úvod Blahopřejeme vám ke koupi nového výrobku. Rozhodli jste se pro vysoce kvalitní výrobek. Přečtěte si laskavě kom- pletně a pečlivě tento návod k obsluze. Tento návod je součástí tohoto výrobku a obsahuje důležité in- formace ouvedení zařízení do provozu a kzachá- zení sním. Řiďte se vždy bezpečnostními pokyny. Před uvedením do provozu zkontrolujte, jestli je kdispozici správné napětí a jestli jsou všechny díly správně namontované. Jestliže máte ještě otázky nebo jste si nejistí při ovládání přístroje, kontaktujte vašeho prodejce nebo servis. Návod pečlivě uscho- vejte a případně jej předejte třetí osobě. Použití ke stanovenému účelu Svítidlo je určeno výhradně pro provoz vinteriéru, vsuchých a uzavřených míst- nostech. Výrobek je určen pouze pro privátní použití v do- mácnosti, není vhodný pro komerční účely. Jiné než popsané použití nebo změna na výrobku není do- volena a může vést k jeho poškození. Navíc je to spojeno s nebezpečím, jako je např. zkrat, požár, zásah elektrickým proudem. Tento výrobek je určen jen k normálnímu provozu. Barevné LED slouží kdekoraci svítidla a nejsou určeny kosvětlení místnosti. Jedná se ospeciální výrobek, protože hodnoty podílů barev jsou mimo rozsah uvedený vzávorkách. Podíl hodnoty barvy: (x < 0,270 nebo x > 0,530); (y < -2,3172 x² + 2,3653 x - 0,2199 nebo y > -2,3172 x² + 2,3653 x - 0,1595). Obsah dodávky Bezprostředně po vybalení zkontrolujte úplnost obsahu dodávky a bezvadný stav přístroje. 1 světelná lištaLED, 14149505L / 14149506L 2 hmoždinky 2 šrouby 1 návod kmontáži a použití Popis dílů

Montážní otvor Technická data Svítidlo: Č. modelu: 14149505L (černá) / 14149506L (bílá) Provozní napětí: 230–240 V

50 Hz Jmenovitý příkon: maximálně 7 W Třída ochrany: II / Druh ochrany: IP20 LED modul: Příkon: maximálně 5,8 W Zigbee: Verze: 3.0 Kompatibilita: iOS 9.0 / Android 5.0 Frekvence: pásmo 2,4 GHz ISM Max. vysílací výkon: <+ 10 dBm50 CZ ... / ... / Montáž na ... / Před uvedením ... / Uvedení do provozu / Reset svítidlaBezpečnost Bezpečnost Bezpečnostní pokyny Při škodách způsobených nedodržením tohoto ná- vodu k obsluze zaniká záruka! Za následné škody se neručí! Za věcné nebo osobní škody, způsobené neodborným zacházením nebo nerespektováním bezpečnostních pokynů, se neručí! NEBEZPEČÍ

OHROŽENÍ ŽIVOTA A ZRA-

NĚNÍ PRO MALÉ A VELKÉ DĚTI! Nenechávejte děti nikdy samotné s obalovým materiálem. Hrozí jim nebezpečí udušení. Děti nebezpečí často podceňují. Nenechávejte svítidlo nebo obalový materiál ležet bez dohledu. Plastové fólie / pytlíky, umělohmotné díly atd., by mohly být pro děti nebezpečnou hračkou. Tento přístroj mohou používat děti starší 8 let, osoby se sníženými fyzickými, smyslovými nebo duševními schopnosti nebo s nedostatečnými zkušenostmi a znalostmi, jestliže budou pod dohledem nebo byly poučeny o bezpečném používání přístroje a chápou nebezpečí, která z jeho používání vyplývají. S přístrojem si nesmějí hrát děti. Děti nesmí bez dohledu provádět čiš- tění ani uživatelskou údržbu. Zabraňte ohrožení života v důsledku zásahu elektrickým proudem Před každým použitím lampu zkontrolujte zhle- diska případných poškození. Nikdy nepoužívejte svítidlo, pokud jste zjistili, že je poškozené. Poškozené svítidlo znamená ohrožení života úrazem elektrickým proudem. Při poškozeních, opravách nebo jiných problémech se obraťte na servisní místo nebo na kvalifikovaného elektri- káře. Vnější, pružný přívodní kabel nelze vyměnit, v případě jeho poškození se musí celý výrobek odstranit do odpadu. Před použitím se ujistěte, že dané síťové napětí souhlasí s potřebným provozním napětím pro lampu (viz „ Technické údaje“). Bezpodmínečně zabraňte kontaktu lampy svodou nebo jinými kapalinami. Před montáží, demontáží, čištěním nebo delším nepoužívání lampy vytáhněte síťovou zástrčku ze zásuvky. Nikdy neotvírejte žádný z elektrických provoz- ních prostředků ani do nich nestrkejte jakékoli předměty. Takové zásahy znamenají nebezpečí ohrožení života elektrickým proudem. Osvětlovací prostředek tohoto svítidla nelze vyměnit; jestliže je vadný nebo dosáhne konec životnosti, musí se celé svítidlo vyměnit. Toto svítidlo není vhodné k používání s externími stmívači a elektronickými spínači. Barevné LED jsou určeny ke světelné dekoraci. Výrobek není vhodný kosvětlení místnosti. Vyvarujte se nebezpečí požáru a poranění Nedívejte se za provozu zblízka do osvětlova- cího prostředku. Nedívejte se na LED optickou pomůckou (např. lupou). Uněkterých osob může dojít kepileptickým zá- chvatům nebo kporuchám vědomí působením záblesků nebo světelných efektů. Při epileptic- kých symptomech ihned vyhledejte lékařskou pomoc. Nepřikrývejte lampu resp. zástrčku žádnými předměty. Nadměrný vývin tepla může vést ke vzniku požáru. Nepoužívejte výrobek vobalu. Hrozí nebez- pečí přehřátí! Nenechávejte zapnutou lampu bez dohledu. Tak postupujete správně Montujte lampu tak, aby byla chráněna před vlhkem a znečištěním. Buďte vždy pozorní! Dbejte vždy na to, co dě- láte, a postupujte s rozumem. Nikdy nemontujte světlo, nejste-li koncentrovaní nebo kdyže se necítíte dobře.51 CZ ... / ... / Montáž na ... / Před uvedením ... / Uvedení do provozu / Reset svítidlaBezpečnost Pro úplné odpojení výrobku od přívodu elek- trického proudu se musí zástrčka vytáhnout ze zásuvky. Příprava Potřebné nářadí a materiál Uvedené nářadí a materiály nejsou součástí dodávky. Jedná se zde onezávazné údaje a orientační hod- noty. Vlastnosti materiálu jsou závislé na individuál- ních místních podmínkách. - tužka / nástroj k označení - šroubovák - vrtačka - vrták (ø cca 6 mm) - žebřík - pravítko / skládací metr - vodováha Montáž na stěnu (volitelné příslušenství) Upozornění: Při montáži na stěnu pamatujte, aby byla vdostatečné blízkosti správně nainstalovaná zásuvka. Označte si pomocí pravítka nebo skládacího metru na stěně místa pro vrtání otvorů vroze- stupu cca 195mm. Vyvrtejte nyní otvory (průměr cca 6 mm, hloubka cca 40 mm). Nasaďte hmoždinky

do vyvrtaných otvorů. Našroubujte dodané šrouby

spřesahem cca 5mm do hmoždinek

Nasaďte světelnou lištu LED

. Kupevnění světelné lišty LED

posouvejte tuto lištu směrem doleva, doprava nebo nahoru tak, aby byly hlavy šroubů pevně usazeny do vybrání montážních otvorů

Pozor na správné usazení světelné lišty LED

do předpisově instalované zásuvky. Zapínejte nebo vypínejte svítidlo šňůrovým vy- pínačem

Před uvedením do provozu Kpropojení svítidla schytrým telefonem budete potřebovat bránu a aplikaci „Lidl Home“. Bránu instalujte podle požadavků výrobce. Stáhněte si aplikaci „Lidl Home“ zApp-Store. Uvedení do provozu Umístěte svítidlo do požadované polohy. Zapojte síťovou zástrčku

do předpisově instalované zásuvky. Zapínejte nebo vypínejte svítidlo šňůrovým vypínačem

Reset svítidla Kpropojení svítidla saplikací musí být svítidlo v režimu programování. Tento režim je indikován pravidelným blikáním svítidla. Pokud svítidlo nezačne blikat automaticky, musíte svítidlo resetovat do režimu programování. Kaktivaci režimu programování rozsvěcujte a zhasínejte svítidlo podle následujícího klíče: – 10s zhasnuto – 1s rozsvíceno – 3s zhasnuto – 1s rozsvíceno – 3s zhasnuto – rozsviťte Nyní musí být svítidlo vrežimu programování a musí pravidelně blikat. Upozornění: Tento proces resetuje výrobek jen v režimu offline a spouští režim učení. Pokud chcete smazat všechna data výrobku a zrušit Cloud, přečtěte si oddíl „Odpojení dálkového ovla- dače chytrého telefonu“. Řiďte se pokyny a zvolte při „Přístroj odstranit“ bod „Odpojit a data smazat“.52 CZ Údržba a čištění / Odstranění do odpadu / Záruka a servisPropojení chytrého telefonu se světelnou ... / Funkce aplikace / Údržba a čištění Propojení chytrého telefonu se světelnou lištou LED INFORMACE o směrnici k ochraně dat najdete v aplikaci „Lidl Home“.

1. Otevřete aplikaci „Lidl Home“.

2. Přejděte na záložku „Home“

Vyberte možnost „+“ (přidat přístroj).

dostupná, pouze pokud disponujete několika branami).

5. Nyní přejděte na „OK“.

6. Zatímco světelná lišta LED, přejděte na možnost

7. Aktivujte spojení.

8. Přejděte na možnost

9. Přejděte na možnost „Název přístroje“. Zadejte

název a potvrďte ho.

10. Vyberte místnost kurčení polohy svítidla. Vy-

braná místnost se zobrazí na šedém pozadí.

11. Potvrďte tlačítkem „Hotovo“.

12. Proces programování je dokončen.

13. Vraťte se tlačítkem

zpět do úvodní obrazovky. Odpojení chytrého telefonu

1. Otevřete aplikaci „Lidl Home“.

2. Přejděte na záložku „Home“

3. Vyberte jednu zkategorií:

– brána ZigBee – světelná lišta LED

4. Přejděte na možnost

5. Přejděte na možnost „Odstranit přístroj“.

6. Potvrďte akci tlačítkem „Potvrdit“. Chcete-li

odstranit všechna data z produktu a cloudu, vyberte položku „Odpojit a smazat data“. Funkce aplikace Upozornění: Zajistěte, abyste měli na svém chytrém telefonu vždy aktuální verzi aplikace. Podle potřeby proveďte aktualizaci. Upozornění: Kvyužití hlasového ovládání musí být svítidlo připojeno online kaplikacím „Lidl Home“ a „Goggle Home“. Ovládáním pomocí aplikace js

kdispozici následující režimy Zapínání a vypínání – Zbývající doba: nastavení časovače

: zapnutí a vypnutí – Program: nastavování časových rozv rhů, ve kterých má dojít kauto- matickému rozsvícení nebo zhasnutí svítidla Bílá – Dotyková oblouková křivka: nastavení barvy světla 2 000 K až 6 500 K – Dotyková lišta: nastavení intenzity světla 1 % až 100 % Barvy – Dotykový kroužek: nastavení požadované barvy – Slunce: tlumení světelné lištyLED – Kontrast: nastavení intenzity barvy Scéna – Noc: teplé tlumené světlo – Čtení: neutrální světlo – Práce: studené bílé světlo – Volný čas: jasné teplé světlo – Soft: zelené světlo – Colorful: střídání šesti barev – Dazzling: střídání barev (červená, zelená, modrá) – Gorgeous: plynulé střídání barev Údržba a čištění

ELEKTRICKÝM PROUDEM! Nejdříve vytáhněte zástrčku

ze zásuvky.53 CZ Údržba a čištění / Odstranění do odpadu / Záruka a servisPropojení chytrého telefonu se světelnou ... / Funkce aplikace / Údržba a čištění

ELEKTRICKÝM PROUDEM! Zdůvodů elektrické bezpečnosti se lampa nesmí nikdy čistit vodou nebo jinými kapalinami nebo dokonce ponořit do vody.

POZOR! NEBEZPEČÍ POPÁLENÍ

HORKÝMI POVRCHY! Nechte lampu nejprve úplně vychladnout. Nepoužívejte na čištění rozpouštědla, benzín nebo podobné látky, lampu můžete poškodit. K čištění používejte jen suchou utěrku nepouš- tějící vlákna. Zastrčte síťovou zástrčku

zase do zásuvky. Odstranění do odpadu Obal se skládá zekologických materiálů, které můžete zlikvidovat prostřednictvím místních sběren recyklovatelných materiálů.

Při třídění odpadu se řiďte podle označení obalových materiálů zkratkami (a) a čísly (b), s následujícím významem: 1–7: umělé hmoty / 20–22: papír a lepenka / 80–98: složené látky. Výrobek a obalové materiály jsou recy- klovatelné, zlikvidujte je odděleně pro lepší odstranění odpadu. Logo Triman platí jen pro Francii. Vzájmu ochrany životního prostředí vy- sloužilý výrobek nevyhazujte do domov- ního odpadu, ale předejte k odborné likvidaci. O sběrnách a jejich otevíracích

odinách se můžete informovat u přísluš

6. Choďte na „Potvrdiť“, kým LED svetelná lišta

11. Potvrďte s „Hotovo“.
