| Typ výrobku | Upínací popruh s ráčnovým napínačem |
| Značka | Powerfix |
| Model | IAN 298800 |
| Celková délka | Přibližně 3 m (LGF 0,2 m + LGL 2,8 m) |
| Materiál popruhu | Polyester (PES) |
| Maximální přípustné zatížení | 250 N (25 daN) |
| Předpínací síla (STF) | Nespecifikováno (použijte max. ruční sílu 25 daN) |
| Rozsah provozních teplot | -40 °C až +120 °C (polyester) |
| Typ háku | Ocelový hák, zavěšení zevnitř směrem ven |
| Správné použití | Upevnění a zajištění nákladu na vozidlech (ne pro zdvihání) |
| Napínací mechanismus | Ráčna s rukojetí uvolnitelnou červeným tlačítkem |
| Údržba | Čištění vlažnou vodou a neutrálním detergentem; mírně namažte ráčnu |
| Skladování | Suché, větrané a chladné místo, vyhýbejte se chemikáliím |
| Kontrola před použitím | Vizuálně zkontrolujte, zda není poškozen (řezné rány, deformace, koroze) |
| Opravy | Pouze výrobcem nebo oprávněnou osobou |
| Záruka | 3 roky od data nákupu (mimo běžné opotřebení) |
| Obsah dodávky | 1 popruh s ráčnou a hákem, 1 návod k použití |
Často kladené otázky - IAN 298800 POWERFIX
Dotazy uživatelů ohledně IAN 298800 POWERFIX
0 otázka o tomto zařízení. Odpovězte na ty, které znáte, nebo položte vlastní.
Položte novou otázku o tomto zařízení
Stáhněte si návod pro váš Upínací popruh ve formátu PDF zdarma! Najděte svůj návod IAN 298800 - POWERFIX a vezměte svůj elektronický přístroj zpět do rukou. Na této stránce jsou zveřejněny všechny dokumenty potřebné k používání vašeho zařízení. IAN 298800 značky POWERFIX.
NÁVOD K OBSLUZE IAN 298800 POWERFIX
Pokyny pro obsluhu a bezpečnostní pokyny
ES
CINTA TENSORA AUTOMÁTICA

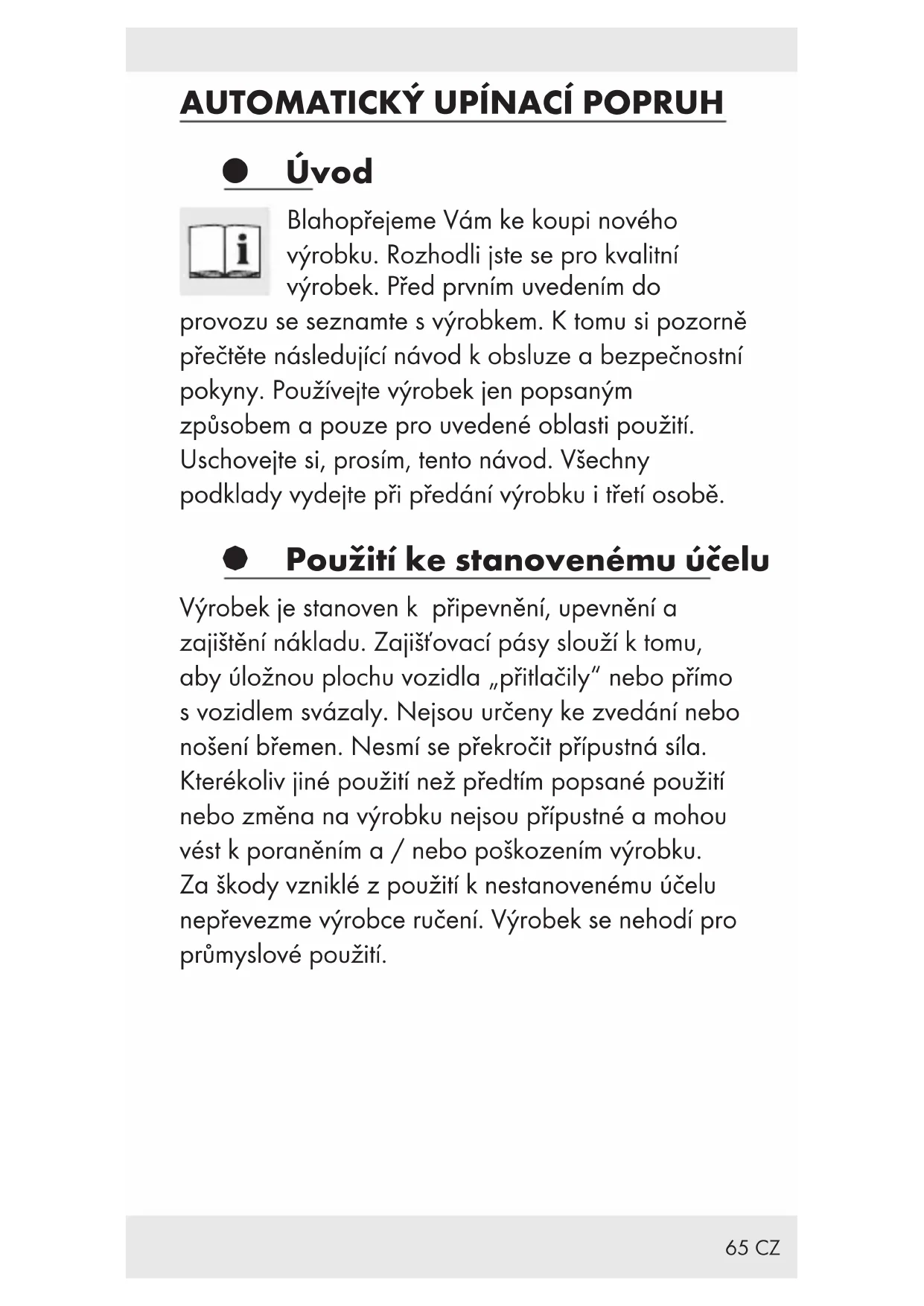

Blahopřejeme Vám ke koupi nového výrobku. Rozhodli jste se pro kvalitní výrobek. Před prvním uvedením do provozu se seznamte s výrobkem. K tomu si pozorně přečtěte následující návod k obsluze a bezpečnostní pokyny. Používejte výrobek jen popsaným způsobem a pouze pro uvedené oblasti použití. Uschovejte si, prosím, tento návod. Všechny podklady vydejte při předání výrobku i třetí osobě.
- Použití ke stanovenému účelu
Výrobek je stanoven k připevnění, upevnění a zajištění nákladu. Zajišťovací pásy slouží k tomu, aby úložnou plochu vozidla „přitlačily“ nebo přímo s vozidlem svázaly. Nejsou určeny ke zvedání nebo nošení břemen. Nesmí se překročit přípustná síla. Kterékoliv jiné použití než předtím popsané použití nebo změna na výrobku nejsou přípustné a mohou vést k poraněním a / nebo poškozením výrobku. Za škody vzniklé z použití k nestanovenému účelu nepřevezme výrobce ručení. Výrobek se nehodí pro průmyslové použití.
- Technické údaje
Délka: LGF (délka pevný konec): 0,2 m
LGL (délka volný konec): 2,8 m
Přípustná síla (L _C ): 300 daN (3000 N =
newton / 300 kg (m/s ^2 ) /
S_HF 25 daN
Material: Polyester (PES)
- Rozsah dodávky
Bezprostředně po rozbalení zkontrolujte úplnost dodávky a bezvadný stav výrobku a všech jeho částí.
1 x zajišťovací popruh s napínací řehtačkou a s hákem S, cca. 0,2 m
1 x návod k obsluze
Bezpečnostní pokyny
USCHOVEJTE BEZPEČNOSTNÍ POKYNY A NÁVODY PRO BUDOUCNOST!
Všeobecné bezpečnostní pokyny
VÝSTRAHA! NEBEZPEČÍ OHROŽENÍ ŽIVOTA A ÚRAZU PRO MALÉ DĚTI A DĚTI!
Nikdy nenechejte děti bez dozoru s obalovým materiálem a výrobkem. Existuje nebezpečí udušení obalovým materiálem a ohrožení života strangulací. Děti často podcení nebezpečí. Chraňte výrobek před dětmi. Výrobek není hračkou.
Výrobek už více nepoužívejte, vykazuje-li poškození.
Zkontrolujte, jsou-li všechny díly odborně namontovány. Při neodborné montáži existuje nebezpečí poranění.
Bezpečnostní pokyny pro zajišťovací pásy
Před každým použitím přezkoušejte zajišťovací popruh vzhledem k pravděpodobným poškozením. Nikdy nepoužívejte zajišťovací popruh při poškození pásu.
Přezkoušejte pečlivě zajišťovací popruhy, jsou-li na nich přilnuté agresivní nebo jinak použití ohrožující látky nebo jsou-li znečištěny. Nechejte je případně přezkoušet výrobcem.
- Nechejte zajišťovací popruhy a všechny konstrukční díly aspoň jednou za rok přezkoušet odborníkem. Podle podmínek použití a provozních vlastností mohou být čas od času žádoucí další zkoušky odborníkem.
Nikdy nepoužívejte zajišťovací popruh při:
- lomech nebo řezech příze, zejména při zářezech na hranách nebo jiných povážlivých poraněních
- chybějící nebo už více nečitelné značce
- poškození spojení, deformaci působením tepla (tření, záření)
- poškozeních působením agresivních látek.
Nikdy nepoužívejte řehtačky při:
- trhlinách, lomech nebo značných jevech koroze, popř. poškození
- rozšíření > 5 % (5 % v rozevření háku nebo všeobecných deformacích)
- rozpoznatelné trvalé deformace na nosných dílech
Opravy na zajišťovacích popruzích se smí provést jen tehdy, lze-li jednoznačně zjistit značku výrobce, surovinu a přípustnou nejvyšší sílu v tahu na etiketě. Smějí je vykonat jen výrobce nebo jím pověřené osoby. Tyto musí zajistit, aby po opravě znovu k použití připravené zajišťovací popruhy dosáhly nejvyšší přípustnou sílu v tahu původně danou na etiketě.
Zajišťovací popruh nikdy nezatěžujte povolenou silou v tahu uvedenou na etiketě (viz také „Technické údaje“).
Zvolte podle plánovaného druhu připevnění, síly v tahu, povrchu nákladu vhodný zajišťovací popruh (viz značku na etiketě).
POZOR! NEBEZPEČÍ ÚRAZU! Zvolte vždy
vhodné zajišťovací popruhy, zajišťovací body a zajišťovací metodu. Velikost, tvar a hmotnost nákladu určují správný výběr, ale i zamýšlený způsob použití, okolí přepravy a druh nákladu.
Ujistěte se, že jsou díly vozidla, na nichž se má náklad upevnit, dostatečně stabilní.
⚠️ POZOR! K silám zrychlení během jízdy se mohou navíc vyskytnout boční síly vzhledem k větru.
Nikdy netahejte zajišťovací popruh před drsné povrchy nebo ostré hrany, nejsou-li tyto opatřeny vhodnou ochranou.
Dbejte na to, aby nebyly zajišťovací popruhy zkroucené a nesly po celé šířce.
Na zajišťovací popruh nestavte předměty, může-li se jimi poškodit.
Zajišťovací popruh chraňte před horkými povrchy.
Zajišťovací popruhy rozložte pravidelně na břemeno, které se má zajistit.
Nikdy nepoužívejte zajišťovací popruhy jako prostředek k dorazu.
Dbejte na to, aby nebyl hák S zatížen na špičce: pokud se nejedná o hák, který se hodí k tomuto zvláštnímu účelu. Zavěste zajišťovací háky vždy zevnitř směrem ven, aby se zabránilo vyvěšení bez zajištění v zajišťovacím bodě na úložné ploše.
Nikdy nepřiložte háky S a řehtačky na hrany.
Nikdy neprodlužte rukojeť řehtačky, aby se dosáhlo větších napínacích sil, není-li to výslovně podle příslušného návodu k obsluze povoleno.
POZOR! NEBEZPEČÍ ÚRAZU! Dbejte při použití přídavných dílů kování a zajišťovacích zařízení na to, aby se k zajišťovacímu popruhu hodily.
Přednapněte pás popruhu rukou už tak daleko, aby se k upnutí nákladu nemusela více než 3 vinutí pásu umístit na řehtačku.
Při střešní zátěži nikdy nepřekročte údaje výrobce.
⚠ POZOR! NEBEZPEČÍ ÚRAZU! Při připevnění dolů dbejte na požadovanou předpíatou sílu. Jsou zapotřebí aspoň 2 zajišťovací popruhy. Z důvodů stability se musí použít aspoň dva stejné zajišťovací popruhy připevnit dolů a dva páry stejných diagonálních zajišťovacích popruhů.
⚠️ POZOR! NEBEZPEČÍ ÚRAZU! Během jízdy pravidelně zkontrolujte, je-li náklad ještě náležitě připevněn a případně zajišťovací popruh dodatečně napněte.
Praktické pokyny k použití a ošetřování zajišťovacích popruhů
-
Při volbě a použití zajišťovacích popruhů se musí vzít zřetel na požadovanou sílu v tahu, jakož i na způsob použití a druh zajišťovaného nákladu. Velikost, tvar a hmotnost nákladu určují správný výběr, ale i zamýšlený způsob použití, okolí přepravy a druh nákladu. Z důvodů stability se musí použit aspoň dva stejné zajišťovací popruhy k zajištění stlačením a dva páry zajišťovacích popruhů při diagonálním zajištění.
-
Kvůli různému chování a kvůli změně délky při zátěži se nesmí různé zajišťovací prostředky (např. zajišťovací řetězy a zajišťovací popruhy z chemických vláken) používat k zajištění téhož břemene. Při použití přídavných dílů kování a zajišťovacích zařízení se musí dbát na to, aby se k zajišťovacímu popruhu hodily.
-
Během použití se musí ploché háky položit s celou šířkou v základu háku.
-
Otevření zajištění: Před otevřením by se mělo ujistit, že náklad i bez zabezpečení bezpečně stojí a neohrožuje vykládající osobu spadnutím dolů. Je-li třeba, musí se už pro další přepravu plánované prostředky k dorazu na náklad umístit, aby se zabránilo spadnutí dolů a / nebo překlopení nákladu. To se přihodí i tehdy, použijí-li se napínací prvky, které umožňují bezpečné odstranění.
-
Před zahájením vykládání musí být zajištění tak dalece uvolněna, aby stálo břemeno volně.
-
Během nakládání a vykládání se musí dbát na blízkost všech nízko zavěšených venkovních vedení.
-
Suroviny, z nichž jsou zajišťovací popruhy vyrobeny, disponují různou odolností proti chemickým působením. Je třeba dbát na pokyny dodavatele, jsou-li zajišťovací popruhy pravděpodobně vystaveny chemikáliím. Přitom je třeba mít na paměti, že se působení chemických vlivů při vzrůstajících teplotách zvýší. Odolnost umělohmotných vláken vůči chemickým působením je shrnuto v následujícím:
- Polyester je málo agresivně napaden minerálními kyselinami. Alkalická ředidla jej mohou poškodit.
- Nevinné roztoky kyselin a louhů se mohou difúzním odpařováním koncentrovat tak, že vyvolají škody. Znečištěné zajišťovací popruhy je zapotřebí okamžitě uvést mimo provoz, opláchnout je ve studené vodě a na vzduchu osušit.
-
Tyto zajišťovací popruhy se hodí pro použití v následujících teplotních rozsazích: -40 °C až +120 °C pro polyester (PES); Tyto teplotní rozsahy se mohou podle chemického okolí měnit. V tomto případě doporučujeme se řídit doporučeními výrobce nebo dodavatele. Změna teploty okolí během přepravy může ovlivnit sílu v zajišťovacím popruhu. Sílu v tahu je třeba přezkoušet po vstupu do teplých oblastí.
-
Zajišťovací popruhy se musí vzít z provozu nebo poslat zpět výrobci k opravě, vykazují-li známky poškození. Následující body lze považovat za známky poškození.
- u pásů popruhů (které se mají vzít z provozu): trhliny, řezy, zápichy a lomy ve vláknech a švech nosících zátěž, deformace působením tepla;
- u koncových dílů kování a napínacích prvků: deformace, trhliny, zjevné známky opotřebení a koroze. Opravit se smějí jen zajišťovací popruhy, které vykazují etikety k jejich identifikaci. Dojde-li k náhodnému kontaktu s chemikáliemi, musí se zajišťovací popruh vzít z provozu a informovat výrobce nebo dodavatel.
-
Je třeba dbát na to, aby se zajišťovací popruh nepoškodil hranami nákladu, na nichž je umístěn. Doporučuje se pravidelná vizuální kontrola před každým použit a po něm.
-
Je třeba použít čitelně označené a etiketami opatřené zajišťovací popruhy.
-
Zajišťovací popruhy se nesmí přetížit. Maximální ruční síla 250 N (25 daN na etiketě; 1 daN ≈ 1 kg) se smí vyvinout jednou rukou. Nesmí se použít mechanické pomocné prostředky, jako jsou tyče nebo páky atd., ledažeby tyto byly částí napínacího prvku.
- Nesmí se použít zauzlené zajišťovací popruhy.
- Poškozením na etiketách je třeba zabránit tím, že se chrání před hranami nákladu a pokud je možné, před nákladem.
- Pásy popruhů je třeba chránit před třením a oděrem, jakož i před poškozeními náklady s ostrými hranami použitím ochranných povlaků a / nebo chráničů hran.
Obsluha
Zajištění stlačením
Náklad se stlačí zajišťovacími popruhy s přepnutím na úložnou plochu (viz obr. I).
Stiskněte červené tlačítko a uvolněte rukojeť. Ujistěte se, že je zastavovací deska v nejnižší poloze (viz obr. A). Zatáhněte za háček pro roztažení popruhu. Namontujte hák do vhodné polohy pro zajištění břemena popruhem.
Utahování: Stiskněte červené tlačítko a uvolněte rukojeť. Zvedněte rukojeť (obr. B). Utáhněte popruh tak, že pohybujete rukojetí dozadu a zpět (obr. C). Pozor! Neutáhněte příliš!
Rukojeť musí být během přepravy zablokována.
Uvolnění: Stiskněte červené tlačítko a uvolněte rukojeť (obr. D). RIZIKO ZRANĚNÍ! Hák se vrátí rychle, když stisknete červené tlačítko úplně dolů. Za účelem zasunutí popruhu pomalu zpět zatlačte na červené tlačítko jen mírně.
Přiložení zajišťovacího popruhu
Zvolený zajišťovací popruh musí být pro účel použití jak silný, tak i dostatečně dlouhý a vzhledem k zajišťovanému způsobu vykazovat správnou délku. Je třeba vždy dbát na dobrou praxi zajištění. Umístění a odstranění zajišťovacích popruhů je třeba plánovat před začátkem jízdy. Během delší jízdy je třeba přihlédnout k dílčím vykládáním. Počet zajišťovacích popruhů je třeba počítat podle EN 12195-1. Smějí se používat k zajištění stlačením jen takové zajišťovací popruhy, které jsou dimenzovány k zajištění stlačením s STF (běžná napínací síla) na etiketě.
Uvolnění zajišťovacího popruhu
⚠️ POZOR! Před uvolněním se ujistěte, že náklad bezpečně stojí. Dbejte na to, aby náklad stál i bez zajišťovacího pásu a nemohl spadnout dolů.
⚠️ POZOR! NEBEZPEČÍ PORANĚNÍ! Dbejte na to, aby se žádné osoby nenacházely v blízkosti nákladu, uvolňujete-li zajišťovací popruh. Dolů spadlé díly mohou způsobit poranění.
⚠️ POZOR! NEBEZPEČÍ PORANĚNÍ! Při otevření zajištění se předpjatá síla jedním rázem uvolní. Zajišťovací popruh proto otevřete s největší opatrností.
- Čistění a ošetřování
Upozornění: Pravidelné ošetřování zajišťuje jakost a funkčnost zajišťovacího popruhu.
Zajišťovací popruh čistěte vlažnou vodou a mycím prostředkem s neutrálním pH. Vyhněte se agresivním čisticím prostředkům.
Napínací řehtačka by se měla čistit pravidelně a pak mírně namazat. Při mazání dbejte na to, aby oblasti, které přijdou do styku se zajišťovacím popruhem, nebyly namazány.
Zajišťovací popruh skladujte na suchém, dobře větraném, chladném místě.
Vyhněte se kontaktu s chemikáliemi, kyselinami a louhy, neboť tyto mohou zajišťovací popruh poškodit.
- Odstranění do odpadu
Obal se skladá z ekologicky vhodných materiálů, které můžete jednoduše zlikvidovat prostřednictvím místních recyklačních středisek.
Informujte se o možnostech odstranění použitého výrobku do odpadu u Vaší místní obecní nebo městské správy.
Záruka
Výrobek byl vyroben s nejvyšší pečlivostí podle přísných kvalitativních směrnic a před odesláním prošel výstupní kontrolou. V případě závad máte možnost uplatnění zákonných práv vůči prodejci. Vaše práva ze zákona nejsou omezena naší níže uvedenou zárukou.
Na tento artikl platí 3 záruka od data zakoupení. Záruční lhůta začíná od data zakoupení. Uschovejte si dobře originál pokladní stvrzenky. Tuto stvrzenku budete potřebovat jako doklad o zakoupení.
Pokud se do 3 let od data zakoupení tohoto výrobku vyskytne vada materiálu nebo výrobní vada, výrobek Vám - dle našeho rozhodnutí - bezplatně opravíme nebo vyměníme. Tato záruka zaniká, jestliže se výrobek poškodí, neodborně použil nebo neobdržel pravidelnou údržbu.
Záruka platí na vady materiálu a výrobní vady. Tato záruka se nevztahuje na díly výrobku podléhající opotřebení (např. na baterie), dále na poškození křehkých, choulostivých dílů, např. vypínačů, akumulátorů nebo dílů zhotovených ze skla.
