BE3600 Pro - Wi-Fi Router Xiaomi - Bezplatný návod k obsluze

Typ produktu	Wi-Fi meshový router (Mesh systém)
Značka	Xiaomi
Model	RN09 (BE3600 Pro)
Bezdrátová technologie	Wi-Fi 2,4 GHz (až 688 Mb/s) a 5 GHz (až 2882 Mb/s), 2x2 MIMO, Bluetooth LE 5.0, NFC
Síťové porty	4 porty WAN/LAN s automatickou detekcí (1× 2,5 Gb/s + 3× 1 Gb/s)
Napájení	12 V, 1,5 A
Spotřeba v síťovém pohotovostním režimu	8,4 W (všechny kabelové a bezdrátové porty aktivní)
Funkce mesh	Podpora až 10 Xiaomi mesh routerů
Multifunkční tlačítko	Mesh / Reset (dlouhý stisk 5 sekund pro reset)
Indikátory	Vícebarevná LED kontrolka: vypnuto, oranžová (start/chyba), oranžová blikající (připojení satelitu/aktualizace), modrá (normální provoz), modrá blikající (detekce/připojení satelitu)
Konfigurace	Přes aplikaci Xiaomi Home (iOS/Android) nebo webový prohlížeč (miwifi.com nebo 192.168.31.1)
NFC zóna	Rychlé připojení k Wi-Fi dotykem routeru s odemčeným telefonem Android (NFC aktivováno)
Provozní teplota	0 °C až 40 °C
Pracovní frekvence	Wi-Fi 2,4 GHz: 2412-2472 MHz; Wi-Fi 5 GHz: 5150-5350 MHz, 5470-5725 MHz; Bluetooth: 2402-2480 MHz; NFC: 13,56 MHz
Omezení použití	Pouze vnitřní použití pro pásmo 5150-5350 MHz; pásmo 5470-5725 MHz není povoleno v Egyptě a Maroku
Bezdrátová bezpečnost	Šifrování WPA2, černá listina, heslo pro správu
Certifikace	CE, Směrnice 2014/53/EU, 2011/65/EU, 2009/125/ES
Údržba	Čistěte suchým a jemným hadříkem; nepoužívejte tekuté nebo abrazivní prostředky; před čištěním odpojte napájení
Součástí balení	Síťový adaptér (12 V, 1,5 A), ethernetový kabel (nespecifikováno), rychlý průvodce
Výrobce	Beijing Xiaomi Electronics Co., Ltd.

Často kladené otázky - BE3600 Pro Xiaomi

Jak nakonfigurovat router Xiaomi BE3600 Pro?

Dvě metody: přes aplikaci Xiaomi Home (naskenujte QR kód nebo ji stáhněte z App Store) nebo přes webový prohlížeč: připojte se k Wi-Fi routeru (název na štítku), poté přejděte na miwifi.com nebo 192.168.31.1 a postupujte podle pokynů.

Co dělat, když se po konfiguraci nemohu připojit k internetu?

Zkontrolujte, zda je síťový kabel zapojen do portu LAN modemu. Restartujte modem (počkejte 5 minut). Připojte počítač přímo k modemu a ověřte připojení k internetu. Pokud je vše v pořádku, v rozhraní správy routeru zkontrolujte IP adresu internetu a nastavte DNS na 8.8.8.8 a 8.8.4.4.

Jak přidat satelitní router do mesh sítě?

Zapojte satelitní router do napájení (alespoň 1 metr od hlavního routeru). Počkejte, až kontrolka hlavního routeru začne blikat modře. Stiskněte tlačítko mesh na hlavním routeru. Kontrolky blikají a připojení trvá asi 2 minuty. Kontrolka satelitu se po připojení rozsvítí modře.

Jak resetovat router do továrního nastavení?

Podržte tlačítko mesh/reset po dobu asi 5 sekund, dokud se kontrolka nezmění. Všechna nastavení budou vymazána.

Co dělat, když jsem zapomněl heslo k Wi-Fi nebo k správě?

Proveďte tovární reset (viz výše). Po resetu budete moci při konfiguraci nastavit nové heslo.

Jak připojit telefon přes NFC?

Ujistěte se, že je funkce NFC vašeho telefonu Android aktivována a obrazovka je odemčená. Stačí se dotknout NFC zóny routeru (označené logem) telefonem pro rychlé připojení k Wi-Fi.

Proč kontrolka routeru bliká oranžově?

Oranžové blikání znamená, že systém startuje, probíhá aktualizace nebo se satelitní router připojuje k mesh síti. Počkejte několik minut. Pokud kontrolka zůstane oranžová, jedná se o chybu síťového připojení.

Mohu router nakonfigurovat bez aplikace v telefonu?

Ano, můžete použít webový prohlížeč na počítači nebo telefonu. Připojte se k Wi-Fi routeru (viz štítek), poté přejděte na miwifi.com nebo 192.168.31.1 a postupujte podle pokynů na obrazovce.

Jak změnit zemi v aplikaci Xiaomi Home?

V aplikaci Xiaomi Home přejděte do nastavení profilu nebo účtu a změňte zemi/oblast. Pozor: změna země může vymazat nastavení serveru a možná budete muset znovu přidat router. Nevybírejte 'Čína (pevninská)', pokud nejste v Číně.

Jaké Wi-Fi frekvence používá BE3600 Pro?

Router používá pásma 2,4 GHz (2412-2472 MHz) a 5 GHz (5150-5350 MHz a 5470-5725 MHz). Pásmo 5150-5350 MHz je omezeno na vnitřní použití v EU a některých zemích. Pásmo 5470-5725 MHz není povoleno v Egyptě a Maroku.

NÁVOD K OBSLUZE BE3600 Pro Xiaomi

Před použitím vyrobku si pečlivě prěctěte touto příručku a uschovejte ji pro budoucí potřebu.

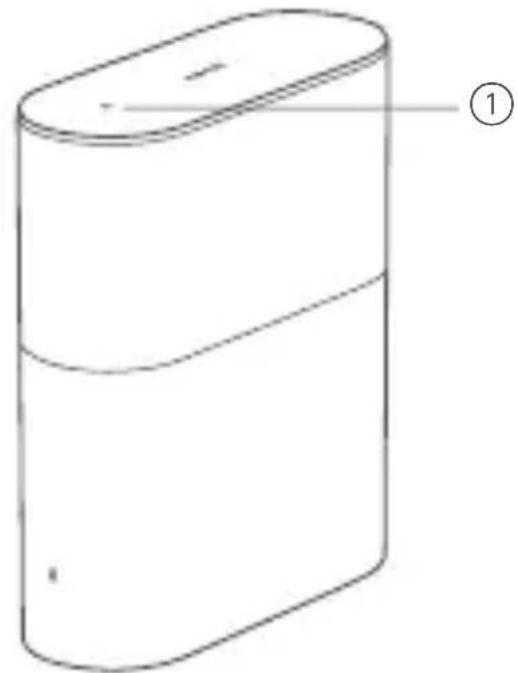

①	Oblast NFC	Jednoduše se dotkněte oblastí NFC vašeho Telefonu horní Časti směrovače a rychle se prípojte k Wi-Fi. Chcete-li tutó funkci používat, povolte ve svém Telefonu Android funkci NFC a nechte Telefon odemčený.

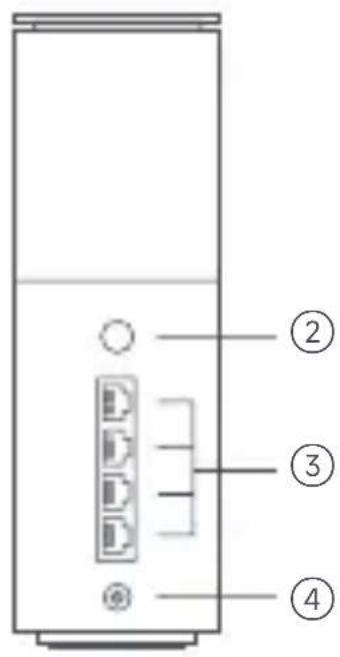

②	Tlačítko Mesh/resetovány	Stisknutím tlacítka získáte sít Mesh se směrovači, které podporují funkci Xiaomi Mesh. Stisknutím a podržením tlacítka po dobu 5 sekund obnovíte tovární nastavení směrovače.
③	Sítový port	4 porty pro automatické snímání WAN/LAN (1 × 2,5 Gb/s + 3 × 1 Gb/s).
④	Napájecí zdířka	Připojte napájecí adaptér ke směrovači.

Poznamka: Ilustrace vyrobku, príslušenstvi a uživatelského rozhraní v uživatelské príručce slouží pouze k referencním účelům. Skutečné vyrobek a jeho funkce se mohou díky vylepšením vyrobku lišit.

Stav kontrolky	Popis
Nesvítí Směrovač je vypnut nebo odpojen.
Oranžová	Systém se spoustí nebo došlo k chybě sítového prípojení.
Bliká oranžově	Nově pridaný satelitní směrovač se prípojuje k sítí Mesh nebo probíhá aktualizace systému.
Dýchá oranžově	Směrovač je spuštěn a systém je prípraven ke konfiguraci.
Modrá	Směrovač funguje správně.
Dýchá modře	Byl objiven nový satelitní směrovač. Pokud nedojde do dvou minut k Žádné operaci v sítí Mesh, kontrolka se automaticicky rozsvítí modře.
Bliká modře	Satelitní směrovač se prípojuje k hlavnímu směrovači.

Konfigurace sítě

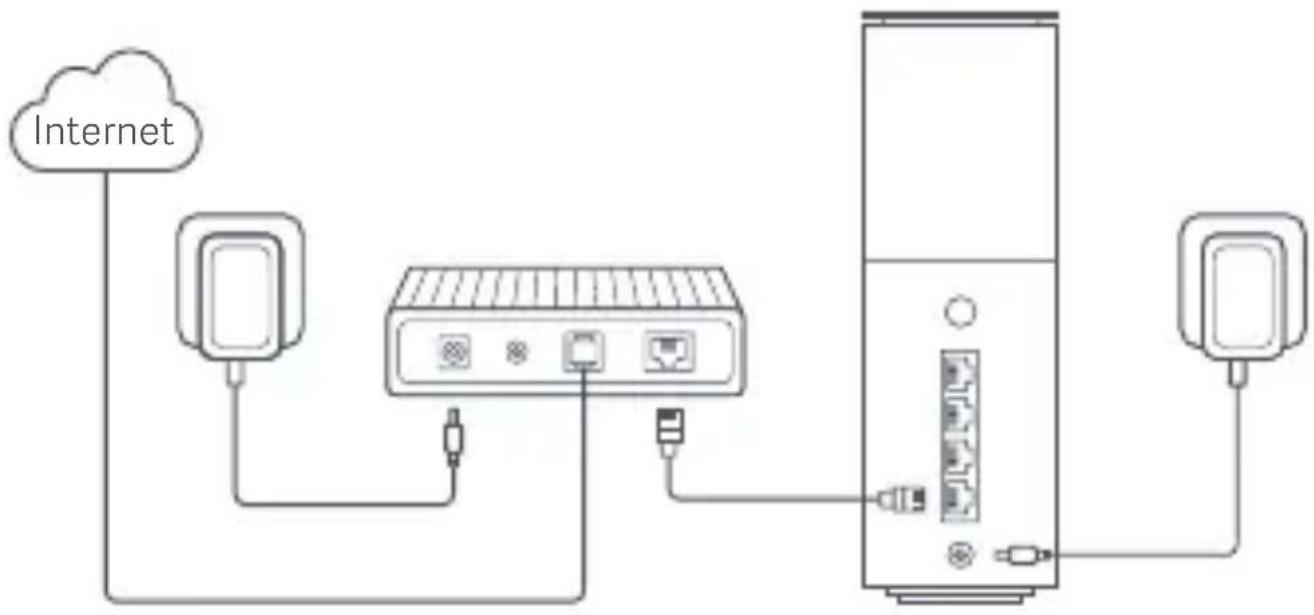

Příprava prěd konfiguraci

1. Připojtě směrovač k napájení, směrovač se poté automaticicky zapne. Poznámka: U produktu ve verzi dvou nebo tří baleni prípojtě libovolné ze směrovačů jako hlavní směrovač k napájení. Poté se směrovač automaticicky zapne.
2. Restartujte modem. Poznámka: Modem vám dodá vás poskytovatel internetovych služeb.
3. Zapojte jeder konec sítového kabelu do některého z ethernetotovych portů směrovače a druhý konec do portu LAN modemu. Poznámka: Pokud mistro modemu používáte ethernetotovou zásuvku, zapojte sítový kabel prímo do ní.

1. zpúsob: Konfigurace sítě prostřednictvím aplíkace Xiaomi Home

1. Nasnimáním kódu QR stáhněte aplikaci Xiaomi Home. Nebo vyhledejte v obchodu s aplikacemi text „Xiaomi Home“, abyste ji mohli stáhnout a naintalovat.

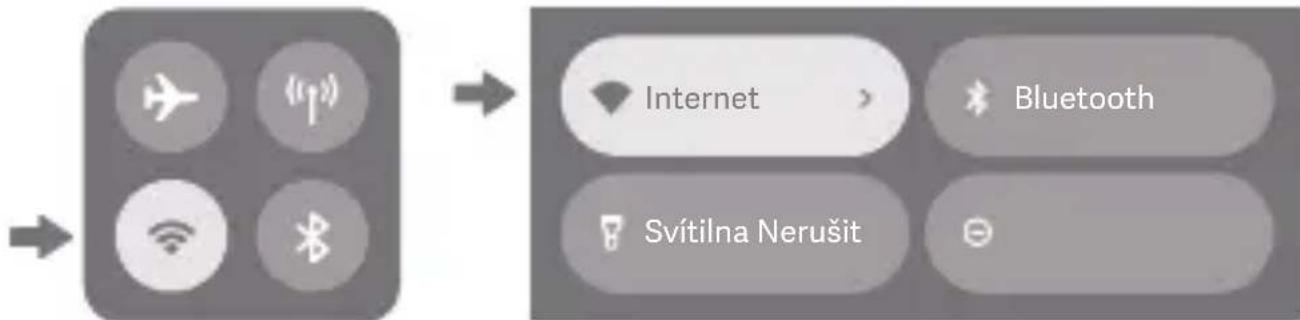

1. Přejétím prstem od horního okraje obrazovky dolů prejděte do Ovládacího centra (iOS) nebo Rychlého nastavení (Android) a zapnéte Wi-Fi.

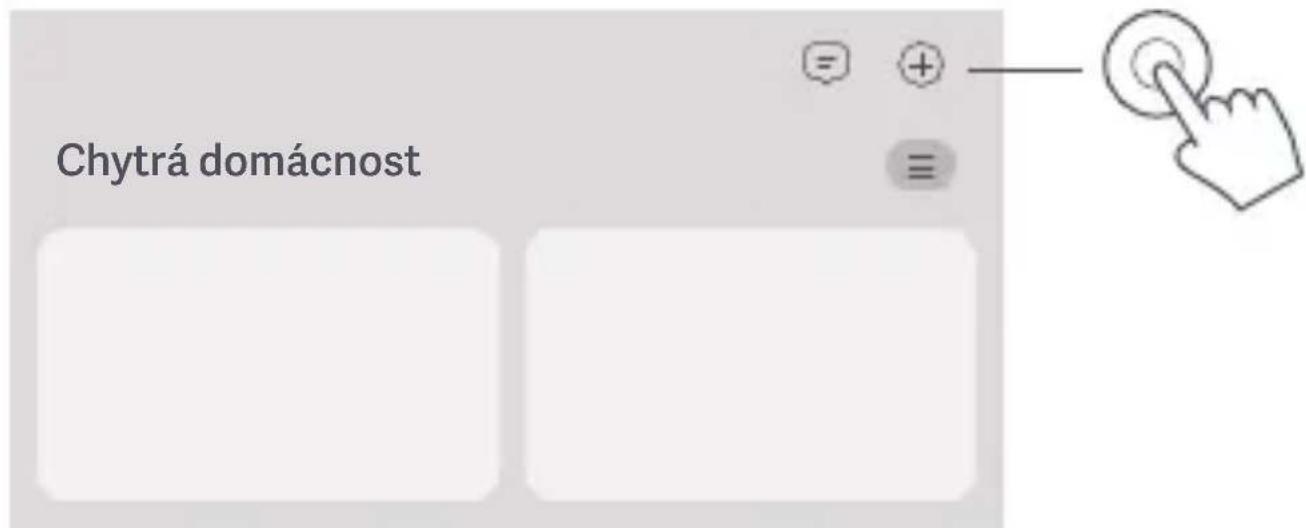

1. Otevřete aplikaci Xiaomi Home, v pravěm horním rohu klepněte na „+“, vyberte správný model produktu a poté podle pokynů dokoněte konfiguraci sítě.

Poznámky:

• Verze aplikace mûže BYt actualizována. Postupujte podlePokynu pro aktuálnéverzi aplikace.
  U produktu ve verzi 2 nebo 3 baleni byly smerovače v krabici predem spárovány již préd dodáním. Když je konfigurace sítě"Justnoho smerovace dokoněna, stačí zapnout zbývající smerovace a ty se automaticky zapojí do sítě Mesh.

2. zpúsob: Konfigurace sítě prostřednictvím webového prohlízeče

1. Na štítku na spodní straně směrovače vyhledejte název Wi-Fi, a poté k těto Wi-Fi prìpojte svůj Telefon nebo počítac.

Wi-Fi Name: minet_rn09_xxxx

SN:XXXXXX/XXXXXXXXX

1. Poté budete automatický prěsměrováni na stránku nastavení sítě. Pokudne, otevřete webový prohlížeč a zadejte miwifi.com nebo 192.168.31.1.
2. Podle poknú na stráncé nastavení dokončete konfigurace sítě.

Poznámka: Pokud neznáte typ pripojení k internetu, obratte se na poskytovatele internetovych služeb, který vám poskytne podrobnosti.
4. Po dokončeni konfigurace směrovače se modul Wi-Fi restartuju. Zkuste Wi-Fi znovu vyhledat později.

Poznámky:

U produktu ve verzi 2 nebo 3 baleni byly smerovače v krabici predem spárovány již préd dodáním. Když je konfigurace sítě"Justnoho smerovace dokoněna, stačí zapnout zbyvajíci smerovace a ty se automaticky zapojí do sítě Mesh.
- Po dokončeni konfigurace sítě můžete směrovač také pridat prostřednictvím applíkace Xiaomi Home. Pomoci kódu QR uvedeného v Časti 1. způsob stáhněte a nainstalujte applíkaci Xiaomi Home. Zajistěte, aby nastavení země nebo oblasti v applíkaci Xiaomi Home nebylo Pevninská Čina; jinak se pridání směrovače nezdaří.

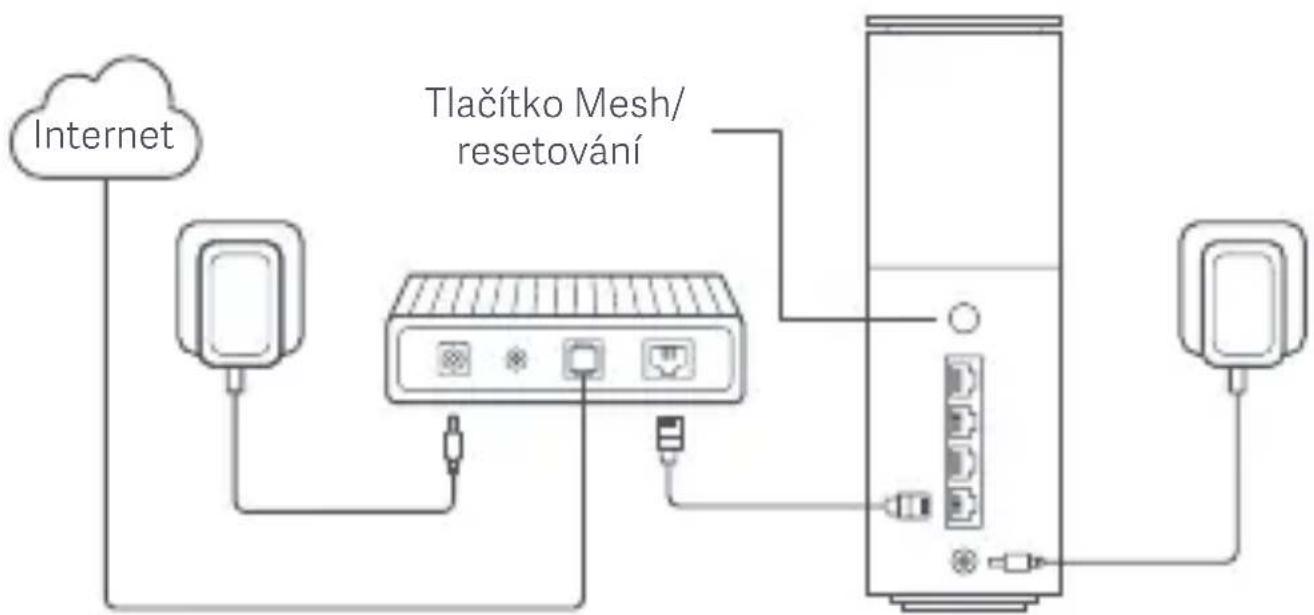

Sít Xiaomi Mesh

Technologie sítě Xiaomi Mesh podporuje provoz až 10 směrovačú v sítí Mesh pro dosaženi širšíhoPokrytí sítí. Sít Mesh nakonfigurujete následujćím postupem.

1. Ujistete se, ze je hlavní směrovač pripojen k siti. Připoje satelitné směrovač k napájení a umistete ho povlíž, nicméné alespón jeder metr od hlavního směrovače. Jinak se budou navzajem rušit a ovlivnovat fungovánísite.
2. Po zapnutí satelitného směrovače jej hlavní směrovač automaticky objévá kontrolka hlavního směrovače začne dýchat modře. Poznámka: Pokud je satelitné směrovač již nakonfigurován, obnovtenejprve jeho tovární nastavení stisknutím tlacítka resetoványí.
3. Stisknéte na hlavním směrovači tlacítko mesh a kontrolky hlavního směrovače a satelitného směrovače začnou blikat. Dokončeni sítě Mesh bude trvat pržblžné 2 minuty.
4. Po dokončeni sítě Mesh se barva kontrolky satelitního směrovače zmení na modrou.

Rešeni problémů

Problém	Možná príčina a šešení
Nedaří se mi pristupovat k internetu.	• Ověřte, jestli je sítový kabel zapojen do ethernetetového portu modemu. Pokud má vásť modem vice ethernetotovych portů, ponechejte ostatné nezapojené. • Vypněte modem a počejte 5 minut, potom jej zapěte a proveděte reset. • Pomoci sítového kabel prímo propojte počítačs modemem a zkontrolujte, jestli internet funguje. Pokud tomu tak není, obratte se na poskytovatele internetovych služeb. • Přihlaste se na stránku webové správy směrovače, prějděte do Časti Nastavení sítě a ověřte internetovou IP adresu. Pokud je platné, nastavte primárné DNS na 8.8.8.8 a sekundární na 8.8.4.4. Pokud je neplatné, zkontrolujte správné zapojení hardwarovych prípojení a obratte se na poskytovatele internetovych služeb.
Moje bezdrátová zařizení se nemohou prípojit k Wi-Fi.	• Ověřte, jestli název Wi-Fi a heslo zadané v průběhu konfigurace neobsahuju speziálné znaky. • Zkontrolujte, jestli jste vybrali správnou Wi-Fi a zadali správné heslo. • Zkontrolujte, jestli je vaěszařizení uvedeno na Černé listině. Pokud ano, odebereje jej z Černé listiny a povolte prípojení. • Vyběrem šifrovány WPA2 pro směrovač zvyšte kompatibilitu. • Restartujte směrovač i zařizení, a poté tozkuste znovu.

Zapomněl/a jsem heslo pro správu nebo heslo Wi-Fi směrovače.

Obnovte továrni nastavení směrovače a nastavte nové heslo pro správu nebo heslo Wi-Fi.

Nedarí se mi pridat směrovač do aplikace Xiaomi Home.

Zkontrolujte, jesti se văs Telefon pripojil k siti Wi-Fi smerovace.
V aplicaci Xiaomi Home zkontrolujte, jestli je vybran sprevný model produktu.
Zajistete, aby nastavení země nebo oblasti v aplikaci Xiaomi Home nebylo Pevninská Čina.

Směrovač jsem již prídal do aplikace, ale stále se zobrazuju vyskakovaci okno k pridání tohotosměrovače.

Server se změné poté, co změnéte nastavení země nebo oblasti. Je možné:

• Ignorujte požadavek na pridání směrovače. Směrovač se nezobráží vseznamu aplikace Xiaomi Home a souvisejćí funkce v aplikaci nebudou v aktuálním nastavení dostupné, pokud nezměnǐte původnínìnastavení zěme nebo oblasti.
• Přidejte směrovač. V aktuálím nastavení můžete vyuzívat funkce směrovače v rámci aplikace. Informace na původním serveru vsák budou vymazány a pri změné zpět na původnínastavení země nebo oblasti budete muset směrovač znovu pridat.

Informace o shoděs prédpisy

Provozní frekvence a vykon rádiové frekvence

Wi-Fi 2412 MHz-2472 MHz (≤20 dBm)

5150 MHz-5350 MHz (≤23 dBm)

5470 MHz-5725 MHz (≤30 dBm)

Poznámka: Rozsah 5470-5725 MHz není povolen

v Egypté a v Maroku.

Bluetooth 2402 MHz-2480 MHz (≤20 dBm)

NFC 13.56 MHz

C E Společnost Beijing Xiaomi Electronics Co., Ltd. tímto prohlášuje, ze rádiove zařízení typu RN09 je v souladu se směrnici 2014/53/EU, směrnici 2011/65/EU a směrnici 2009/125/EC. Üplné zněné prohlášeni o shodě pro EU je k dispozici na následujíci internetové adrese: http://www.mi.com/global/service/support/declaration.html

Vsechny vyrobky označene tímto symbolem jsou odpadni elektrická a elektronická zařizení (OEEZ, jak je uvedeno ve směrnici 2012/19/EU), která by neměla BYT misena s netřiděnám domovním odpadem. Misto toho bye ste měli chránit lidské zdravá aživotné prostředí

odevzdáním zařizení na sběrném misté, které je určeno k recyklaci opdadnich elektrických a elektronických zařizení a stanoveno vládou nebo mistrími urady. Správná likvidace a recyklace pomohou zabránit potenciálné negativné dopadům naživotné prostředí a lidsné zdrávi. Více informác o umistěné i podminkákach těchto sběrných mist se dozvit od montážného technika nebo mistríché uradů.

Varovani: Aby byly splněny požadavky CE na vystavení RF vlám, musí byt zařizení instalováno a provozováno ve vzdálenosti 20 cm (8 palcú) nebo větůmezi produktem a těly věsech osob. Provoz tohoto zařizení v oybytném prostředí by mohl způsobit rádiové rušeni.
- Napajeci adaptor musi byt nainstalován popliz zařizení a byt snadno pristupné.
- Podrobné parametry produktu jsou uvedeny na štítku ve spodné cásti zařizení.

Varovani:

Provoz tohoto zařizení v obytném prostředí by mohl způsobit rádiové rušeni.

Toto zařizení je omezeno pouze na použití ve vnitřiních prostorách,Pokud pracuje v kmitočtovém rozsahu 5150 až 5350 MHz v následujících zemích:

!	AT	BE	BG	HR	CY	CZ	DK	EE	FI
	FR	DE	EL	HU	IE	IT	LV	LT	LU
	MT	NL	PL	PT	RO	SK	SI	ES	SE
	UK(NO)		IS	LI	NO	CH	TR

Parametry

Název	Systém Xiaomi Mesh BE3600 Pro
Model	RN09
Vstup	12 V = 1,5 A
Kabelová technologie	4 porty pro automatické snímání WAN/LAN (1 × 2,5 Gb/s + 3 × 1 Gb/s)
Bezdrátová technologie	2,4 GHz Wi-Fi (688 Mb/s), 2 × 2 MIMO 5 GHz Wi-Fi (2882 Mb/s), 2 × 2 MIMO Bluetooth LE 5.0 NFC
Provozní teplota	0°C až 40°C

Poznámky:

. Spotreba energia v pohotovostnim režimu sítě je 8.4 W, pokud jsou zapojeny všechny kabelové sítové porty a aktivovány všechny bezdrátové sítové porty.
. Sít Wi-Fi műžete aktivovat nebo deaktivovat v Časti „Nastavení“ strányký pro správu na webu (miwifi.com).

Vyrobce: Beijing Xiaomi Electronics Co., Ltd.

Dalsí informace naleznete na webovych stránkách www.mi.com

EU REP.
