PBTS 370 A1 - Bruska PARKSIDE - Bezplatný návod k obsluze

Typ produktu	Kombinovaná pásová a kotoučová bruska
Značka	Parkside
Model	PBTS 370 A1
Příkon	370 W
Napájení	230-240 V ~ 50 Hz
Rozměry (D x Š x V)	460 x 360 x 280 mm
Hmotnost	Přibližně 16 kg
Průměr kotouče	150 mm
Rychlost kotouče	2980 min⁻¹
Rozměry brusného pásu	915 x 100 mm
Rychlost pásu	7,5 m/s
Sklon pásu	0° až 90°
Sklon stolu	0° až 45°
Hladina akustického tlaku (naprázdno)	80,4 dB(A)
Hladina akustického výkonu (naprázdno)	88,7 dB(A)
Požadované osobní ochranné prostředky	Ochranné brýle, ochrana sluchu, protiprachová maska
Použití	Broušení dřeva a podobných materiálů (pouze v interiéru)
Obsah dodávky	Bruska, příčný doraz, brusný stůl, brusný pás P80, brusný kotouč P80, imbusový klíč, návod k obsluze
Opotřebitelné díly	Brusný pás, brusný kotouč, ozubený řemen
Odsávací zařízení	Odsávací přípojka (kromě kovů)
Záruka	3 roky (mimo profesionální použití)
Údržba	Pravidelné čištění, měsíční mazání pohyblivých částí

Často kladené otázky - PBTS 370 A1 PARKSIDE

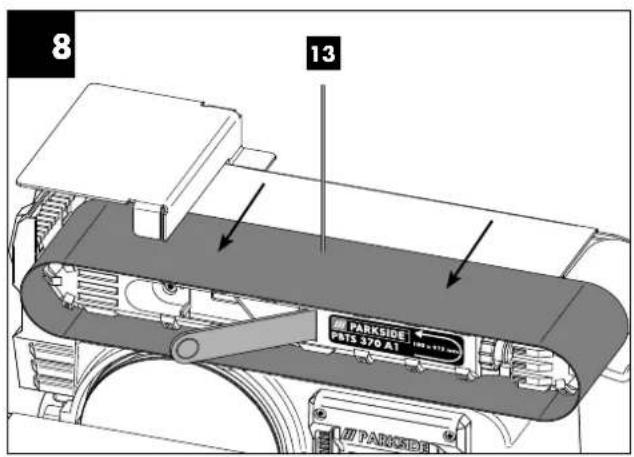

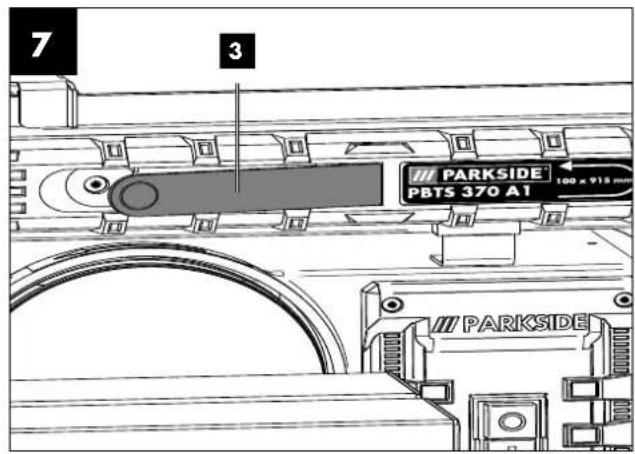

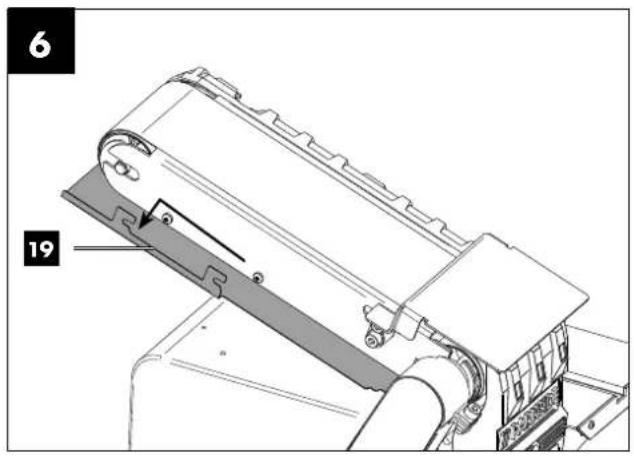

Jak vyměnit brusný pás?

Odpojte stroj. Povolte imbusový šroub (12) a sejměte kryt pásu (19). Posuňte napínač (3) doprava, aby se pás uvolnil. Vyjměte starý pás zezadu. Nasaďte nový pás ve směru pohybu označeném šipkami. Nasaďte kryt a utáhněte šroub.

Jak vycentrovat brusný pás?

Odpojte stroj. Pomalu otáčejte pásem rukou. Pokud neběží vycentrovaně, seřiďte ho pomocí rýhovaného šroubu (1) na boku. Otáčejte šroubem, dokud se pás neumístí do středu brusné desky.

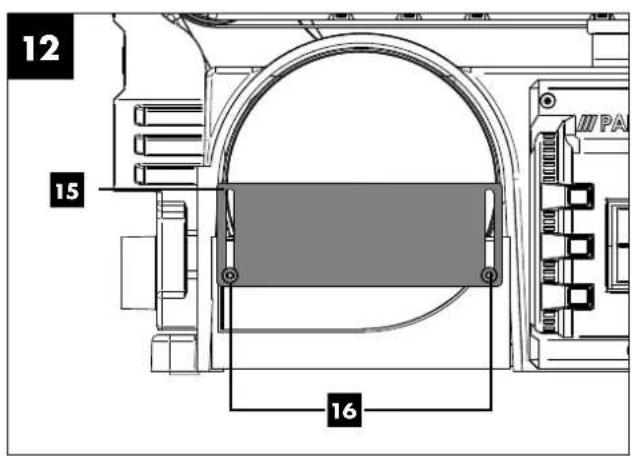

Jak vyměnit brusný kotouč?

Odpojte stroj. Vyjměte dva šrouby (16) ze spodního ochranného krytu (15). Odlepte starý brusný kotouč z talíře (4). Nasaďte nový kotouč (samolepicí) na talíř. Nasaďte zpět ochranný kryt.

Jaké jsou důležité bezpečnostní pokyny?

Vždy noste ochranné brýle, ochranu sluchu a protiprachovou masku. Nenoste rukavice ani volné oblečení. Udržujte děti v bezpečné vzdálenosti. Používejte stroj na rovném a stabilním povrchu. Nebruste kovy bez vhodného odsávání. Před jakýmkoli seřízením odpojte stroj.

Jak používat stroj jako stacionární?

Pro pevné použití vyvrtejte otvory do pracovního stolu v místech upevňovacích otvorů stroje. Upevněte stroj šrouby, podložkami a šestihrannými maticemi zespodu. Pro mobilní použití nejprve připevněte stroj na základnu o tloušťce nejméně 19 mm.

Jaký je příkon a napětí brusky?

Bruska Parkside PBTS 370 A1 má příkon 370 W a pracuje na napětí 230-240 V ~ 50 Hz.

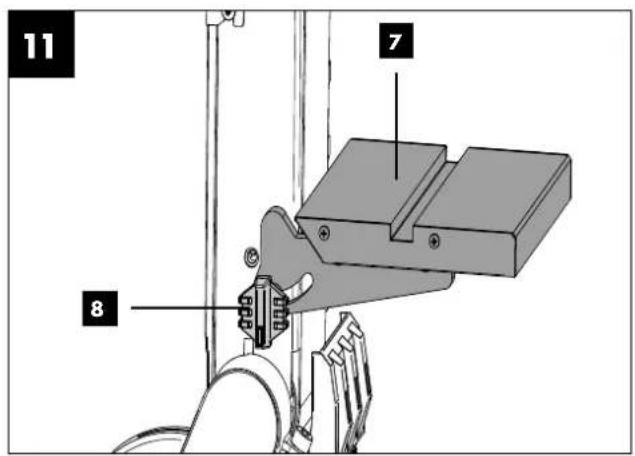

Jak nastavit úhel brusného stolu?

Povolte upevňovací šroub (8) pod stolem. Nakloňte stůl na požadovaný úhel (0° až 45°). Vůle mezi stolem a kotoučem nesmí přesáhnout 1,6 mm. Šroub pevně utáhněte.

Co dělat, když stroj během práce zpomalí?

To je obvykle způsobeno přílišným tlakem na obrobek. Snižte vyvíjený tlak. Pokud problém přetrvává, zkontrolujte, zda není pás nebo kotouč zanesený. V případě potřeby brusivo vyčistěte nebo vyměňte.

Jak udržovat brusku?

Pravidelně čistěte stroj hadříkem, abyste odstranili prach a třísky. Jednou měsíčně namažte pohyblivé části (kromě motoru). Zkontrolujte a vyměňte opotřebované brusivo. Skladujte na suchém místě chráněném před mrazem.

Kde najít náhradní díly a příslušenství?

Opotřebitelné díly (brusné pásy, kotouče, řemen) jsou k dispozici prostřednictvím servisu Parkside. Reference: brusný pás K80 (88000211), brusný kotouč K80 (88000208), brusná sada 12 dílů (7903302601). Kontaktujte horkou linku na [phone] nebo navštivte www.lidl-service.com.

NÁVOD K OBSLUZE PBTS 370 A1 PARKSIDE

Pokyny pro obsluhu a bezpečnostní pokyny Překlad originálního provozního návodu

DE AT CH

Před čtením si otevřete stranu s obrázky a potom se seznamte se všemi funkcemi přístroje.

5K

CZ Pokyny pro obsluhu a bezpečnostní pokyny Strana 55

SK Pokyny pre obsluhu a bezpečnostné pokyny Strana 65

1 14 13 12 PARKSIDE PARKSIDE 370 A1 89 1 2 3 4 5 6 7

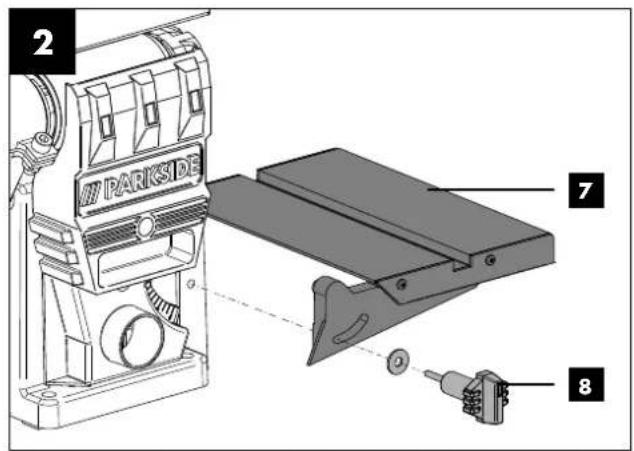

2 PARKSIDE 7 8

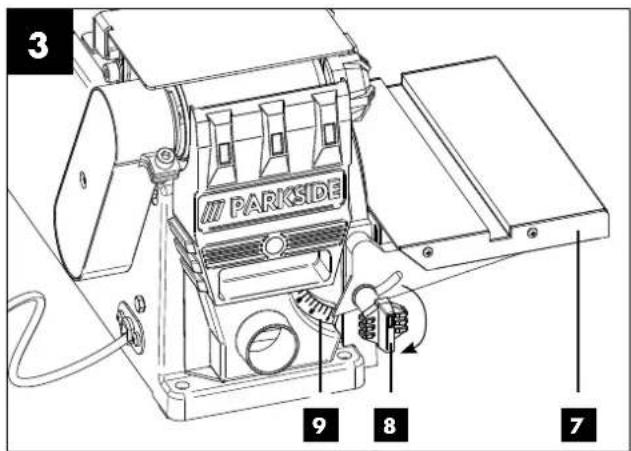

3 PARKSIDE 9 8 7

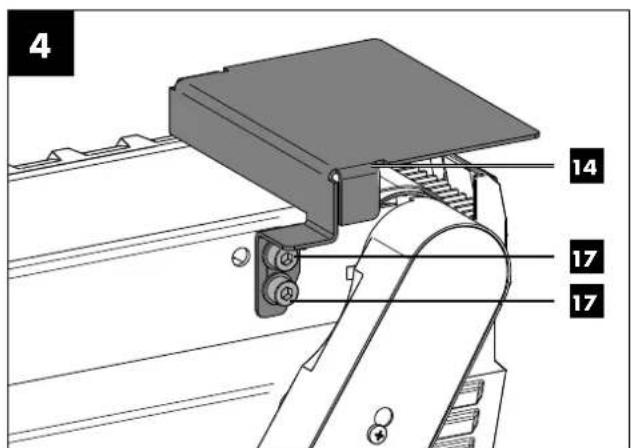

4 14 17 17

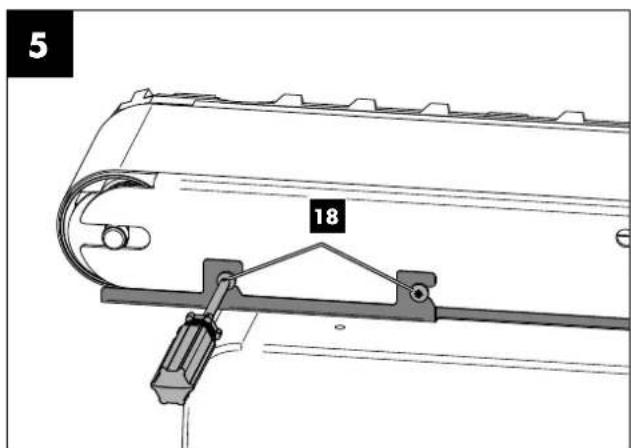

5 18

6 19

7 3 PARKSIDE PBTS 370 A1 100 x 915 mm PARKSIDE

8 13 PARKSIDE PATS 370 A1

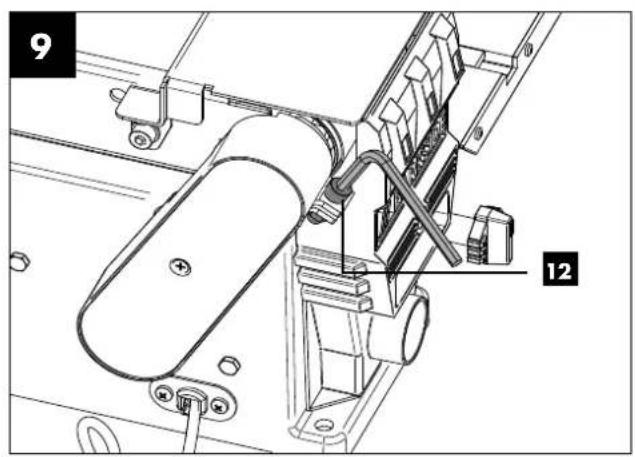

9 12

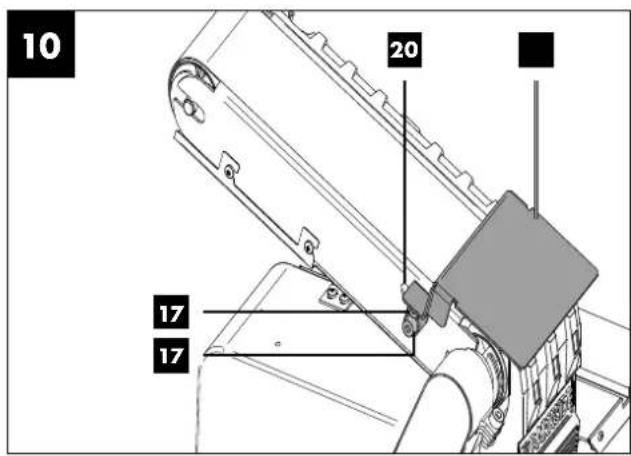

10 20 17 17

11 7 8

12 15 16

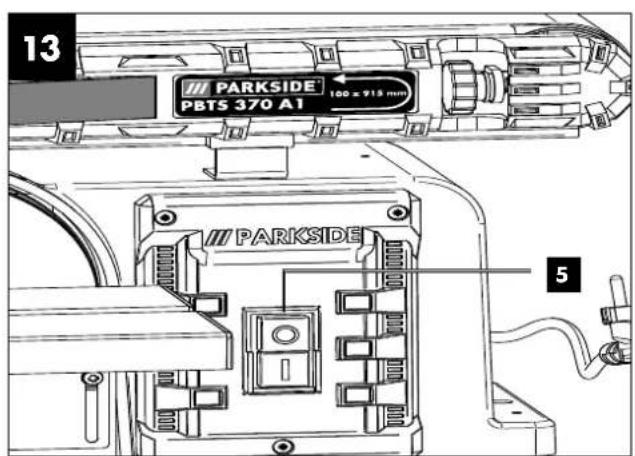

13 PARKSIDE PBTS 370 A1 100 x 915 mm PARKSIDE 5

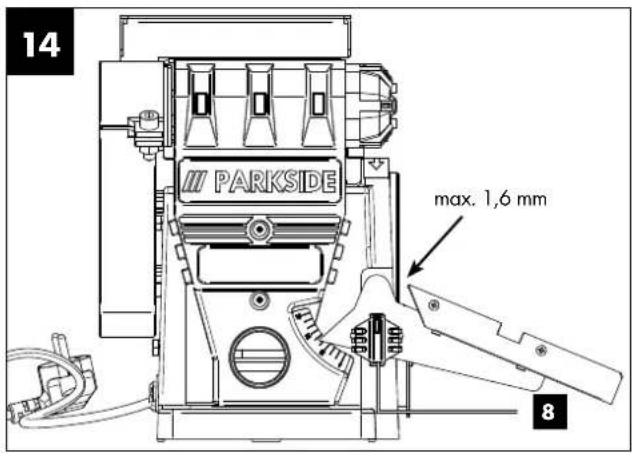

14 PARKSIDE max. 1,6 mm 8

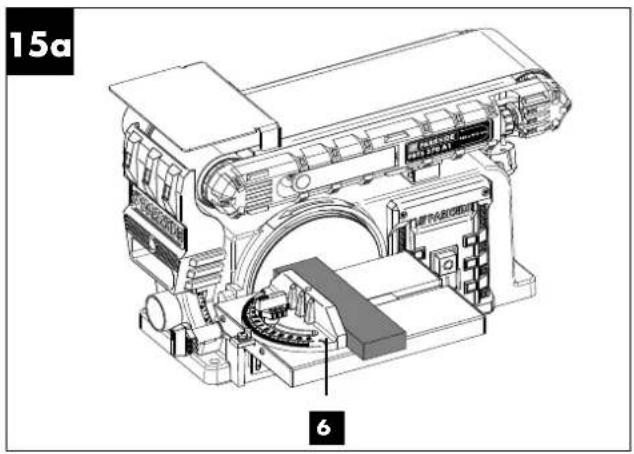

15a 6

1. Vysvětlení symbolů na přístroji 56
2. Úvod 57
3. Popis prístroje (obr. 1–19)....57
4. Rozsah dodávky....57
5. Použití v souladu s určením....57
6. Bezpečnostní pokyny....58
7. Technické údaje 60
8. Před uvedením do provozu 60
9. Montáž a obsluha....60
10. Přeprava....61
11. Pracovní pokyny....61
12. Čištění a údržba....62
13. Skladování....62
14. Elektrické připojení....62
15. Likvidace a recyklace....63
16. Odstraňování poruch....63
17. Záruční list 64
18. Prohlášení o shodě....76

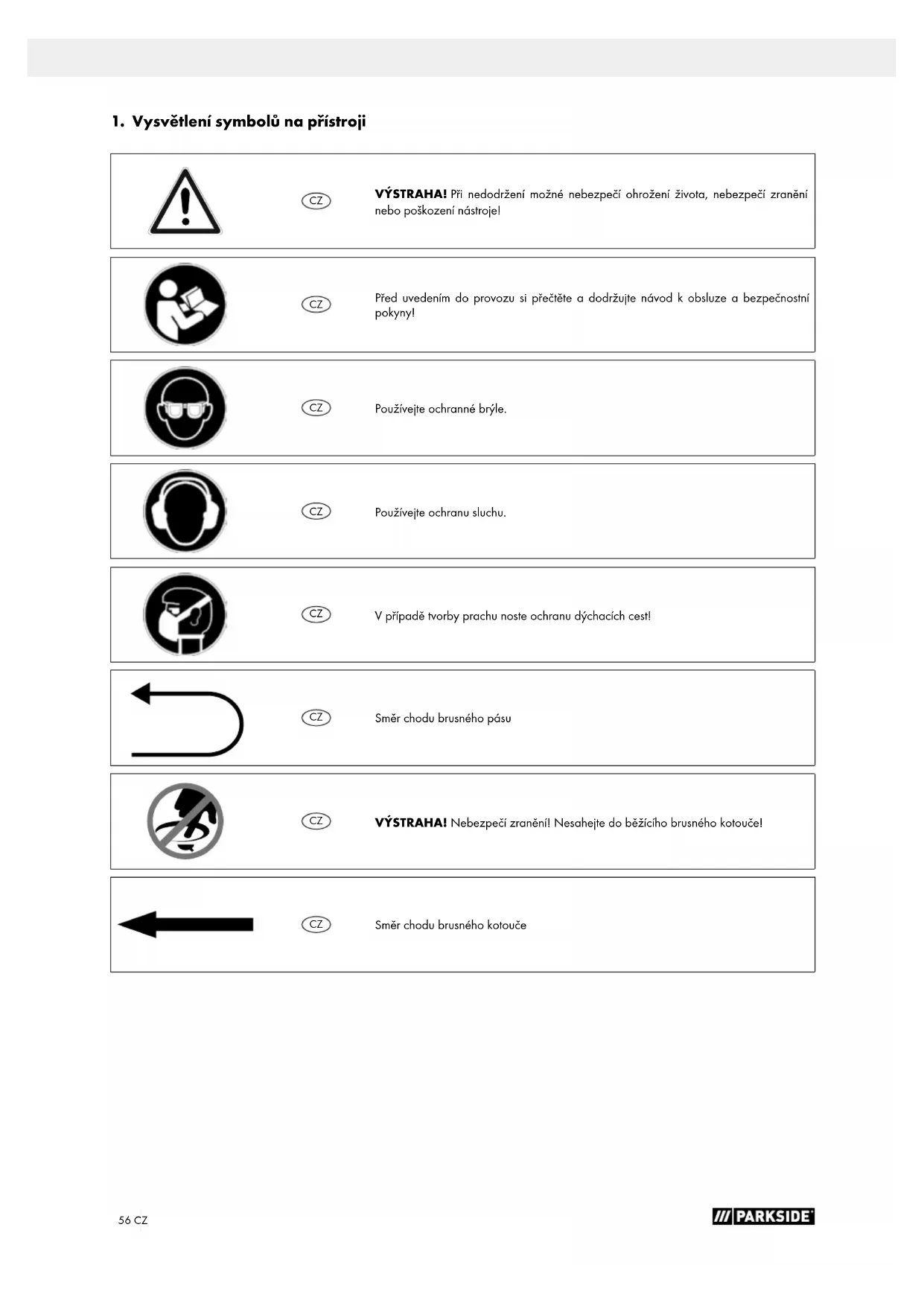

1. Vysvětlení symbolů na přístroji

	CZ	VÝSTRAHA! Při nedodržení možné nebezpečí ohrožení života, nebezpečí zranění nebo poškození nástroje!
	CZ	Před uvedením do provozu si přečtěte a dodržujte návod k obsluze a bezpečnostní pokyny!
	CZ	Používejte ochranné brýle.
	CZ	Používejte ochranu sluchu.
	CZ	V případě tvorby prachu noste ochranu dýchacích cest!
	CZ	Směr chodu brusného pásu
	CZ	VÝSTRAHA! Nebezpečí zranění! Nesahejte do běžícího brusného kotouče!
	CZ	Směr chodu brusného kotouče

2. Úvod

Výrobce:

scheppach

přejeme vám mnoho radosti a úspěchu při práci s novým zařízením.

Upozornění:

Výrobce tohoto zařízení neručí podle platného zákona o odpovědnosti za vady výrobku za škody, které vzniknou na tomto zařízení nebo jeho prostřednictvím v případě:

• neodborné manipulace,
• Nedodržování návodu k obsluze,
• oprav prostřednictvím třetích osob, neautorizovaných odborníků,
• montáže a výměny neoriginálních náhradních dílů,
• použití, které není v souladu s určením,
• Výpadky elektrického zařízení v případě nedodržení elektrických předpisů a ustanovení VDE 0100, DIN 57113 / VDE0113.

Mějte na paměti:

Před montáží a zprovozněním si přečtěte celý text návodu k obsluze.

Tento návod k obsluze vám má usnadnit seznámení se zařizením a jeho použivání v souladu s určením.

Návod k obsluze obsahuje důležitá upozornění pro bezpečnou, odbornou a ekonomickou práci s výrobkem. Tak můžete zabránit nebezpečím, ušetřit na nákladech na opravu, snížit doby výpadků a zvýšit spolehlivost a životnost výrobku.

Kromě bezpečnostních ustanovení tohoto návodu k obsluze musíte bezpodmínečně dodržovat předpisy své země, které platí pro provoz zařízení.

Uchovávejte návod k obsluze u zařízení v plastovém obalu, který jej bude chránit před znečištěním a vlhkostí. Před započe-tím práce si jej musí každý pracovník obsluhy přečíst a pečlivě jej dodržovat.

Se zařízením smějí pracovat jen osoby, které jsou poučeny o jeho použití a informovány o nebezpečích, která jsou s ním spojena. Dodržujte minimální požadovaný věk obsluhy.

Kromě bezpečnostních pokynů a zvláštních předpisů vaší země, je při provozu konstrukčně stejných strojů zapotřebí dodržovat všeobecně uznávaná technická pravidla.

Nepřebíráme žádnou záruku za nehody nebo škody způsobené nedodržením tohoto návodu a bezpečnostních pokynů.

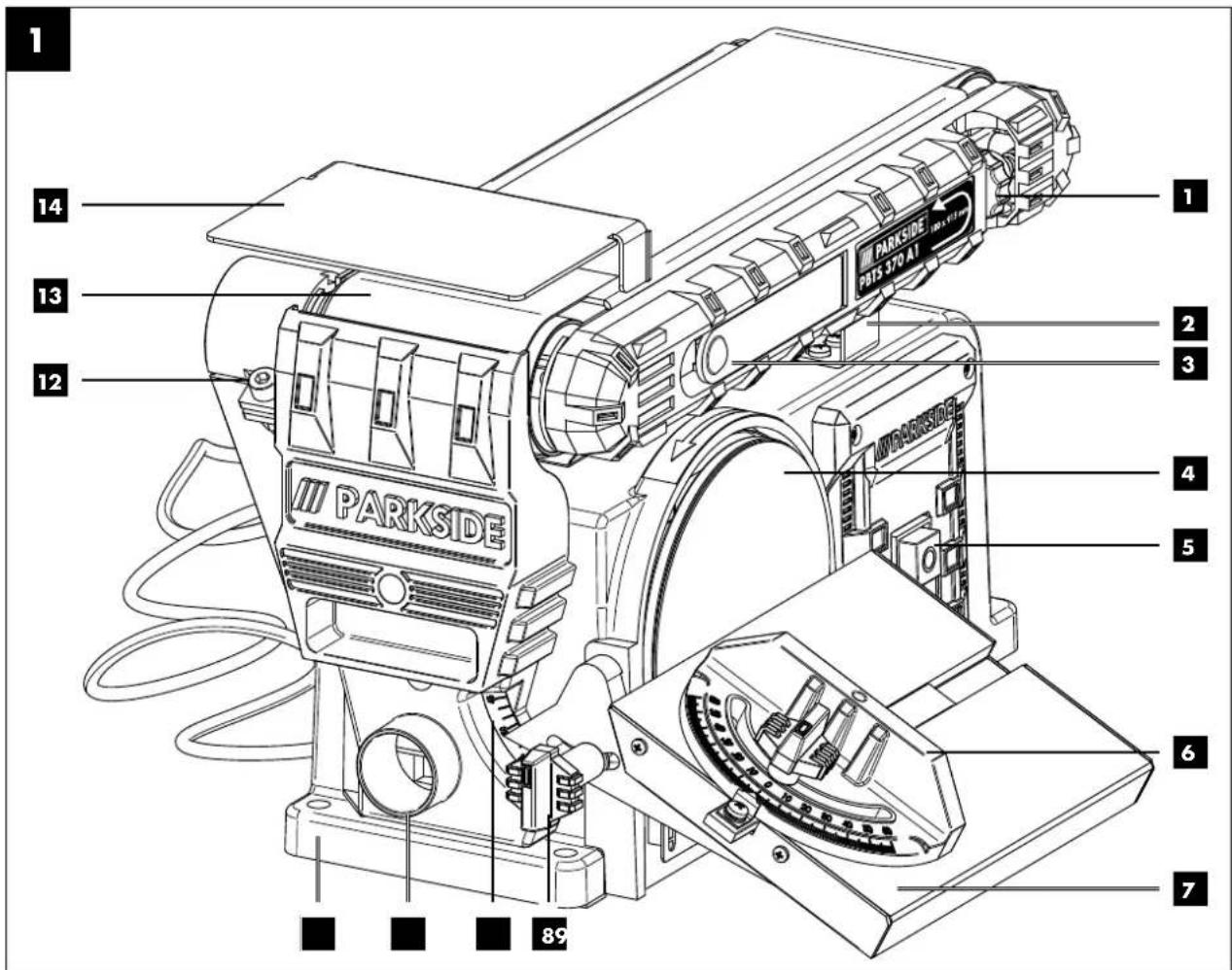

1 Rýhovaný šroub pro nastavení brusného pásu
2 Podpěrná noha
3 Napínač brusného pásu
4 Brusný talíř
5 Spínač / vypínač
6 Příčný doraz
7 Brousicí stůl
8 Zajišťovací šroub pro brousicí stůl
9 Úhlová stupnice
10 Odsávací hrdlo
11 Základní deska
12 Inbusový šroub
13 Brusný pás
14 Dorazová lišta
15 Dolní ochranná clona
16 Šroub pro dolní ochrannou clonu
17 Inbusový šroub
18 Šroub pro ochranu brusného pásu
19 Ochrana brusného pásu
20 Přídržná trubka

4. Rozsah dodávky

• 1 pásová a talířová bruska
• 1 příčný doraz
• 1 brousicí stůl přestavitelný
• 1 brusný pás P80 (předmontovaný)
• 1 brusný kotouč P80 (předmontovaný)
• 1 inbusový klíč
• 1 Návod k obsluze

5. Použití v souladu s určením

Pásová a talířová bruska slouží k broušení dřeva jakéhokoliv druhu, podle velikosti stroje.

Stroj odpovídá platné ES směrnici o strojních zařízeních.

• Je nutné dodržovat veškeré předpisy výrobce týkající se bezpečnosti, práce a údržby stroje, a také rozměry uvedené v technických údajích.
• Je nutné dodržovat příslušné předpisy úrazové prevence a ostatní všeobecně uznávaná bezpečnostně technická pravidla.
• Stroj smějí používat, udržovat nebo opravovat jen osoby, které jsou s ním obeznámeny a jsou informovány o nebezpečí. Svévolné změny stroje vylučují ručení výrobce za škody, které takto vzniknou.
• Stroj smí být používán jen s originálním příslušenstvím a originálními nástroji výrobce.
• Jakékoli použití, které toto nařízení překračuje, je považováno za použití v rozporu s určením. Za takto vzniklé škody výrobce neručí. Riziko nese výhradně uživatel.

Respektujte prosím, že náš přístroj v souladu s určením není konstruován pro komerční, řemeslné a průmyslové použití. Nepřebíráme zodpovědnost v případě, když se přístroj použije v komerčních, řemeslných nebo průmyslových provozech, a při srovnatelných činnostech.

6. Bezpečnostní pokyny

Obecné bezpečnostní pokyny pro elektrické nástroje

⚠ VÝSTRAHA! Přečtěte si všechny bezpečnostní pokyny, instrukce, ilustrace a technické údaje, kterými je tento elektrický nástroj opatřen. Pokud opomenete dodržovat následující instrukce, může to způsobit zásah elektrickým proudem, požár a/nebo těžká zranění!

Uschovejte si do budoucna veškeré bezpečnostní pokyny a instrukce.

Pojem „elektrický nástroj“, který je uveden v bezpečnostních pokynech, se vztahuje na elektrický nástroj (se síťovým kabelem), poháněný proudem ze sítě a na elektrický nástroj poháněný akumulátorem (bez síťového kabelu).

1. Bezpečnost na pracovišti

a) Udržujte svou pracovní oblast čistou a dobře osvětlenou. Pracovní oblasti, ve kterých je nepořádek nebo nejsou osvětlené, mohou vést k nehodám.
b) Nepracujte s tímto elektrickým nástrojem v prostředí ohroženém výbuchem, ve kterém se nacházejí hořlavé kapaliny, plyny nebo prach. Elektrické nástroje vytvářejí jiskry, které by mohly zapálit prach nebo výpary.
c) Udržujte děti nebo jiné osoby během používání elektrického nástroje v patřičné vzdálenosti. Pří nesoustředěnosti můžete ztratit kontrolu nad elektrickým nástrojem

2. Elektrická bezpečnost

a) Přípojná zástrčka elektrického nástroje musí být vhodná pro danou zásuvku. Zástrčka se nesmí žádným způsobem měnit. V kombinaci s uzemněnými elektrickými nástroji nepoužívejte žádné zásuvkové adapté.
Nezměněné zástrčky a vhodné zásuvky zmenšují riziko zasažení elektrickým proudem.
b) Zabraňte kontaktu těla s uzemněnými povrchy jako trubkami, topeními, sporáky a chladničkami. Je-li vaše tělo uzemněné, hrozí zvýšené riziko zasažení elektrickým proudem.
c) Elektrické nástroje chraňte před deštěm a vlhkem. Vniknutí vody do elektrického nástroje zvyšuje riziko zásahu elektrickým proudem.
d) Připojovací vedení nepoužívejte k prěnášení a zavěšení elektrického nástroje, nebo k vytažení zástrčky ze zásuvky. Připojovací vedení chraňte před horkem, olejem, ostrými hranami nebo pohyblivými díly. Poškozené nebo zamotané přípojné vedení zvyšuje riziko zasažení elektrickým proudem.
e) Používáte-li elektrický nástroj venku, používej-te prodlužovací kabely vhodné i pro venkovní použití. Používání vhodného prodlužovacího vedení vhodného pro venkovní použití snižuje riziko zasažení elektrickým proudem.

f) Pokud není možno zabránit provozu elektrického nástroje ve vlhkém prostředí, používejte proudový chránič. Použití vložky pro proudový chránič zmírňuje riziko zasažení elektrickým proudem.

3. Bezpečnost osob

a) Při práci s elektrickým nástrojem bud’te pozorní a neustále dávejte pozor na to, co děláte a postupujte vždy s rozvahou. Nepoužívejte elektrický nástroj, jste-li unavení nebo pod vlivem drog, alkoholu nebo léků. Okamžik nepozornosti při používání elektrického nástroje může vést k vážným zraněním.
b) Používejte osobní ochranné pracovní prostředky a vždy ochranné brýle. Použití osobních ochranných pracovních prostředků jako je protiprachová maska, protiskluzová bezpečnostní obuv, ochranná helma nebo ochrana sluchu podle druhu a způsobu použití elektrických nástrojů zmenšuje riziko zranění.

c) Zabraňte neúmyslnému uvedení do provozu. Než elektrický nástroj připojíte k napájení proudem a/nebo akumulátoru a než jej budete zvedat nebo nosit, ujistěte se, že je vypnutý. Máte-li při přenášení elektrického nástroje prst na spínači nebo zapojíte-li elektrický nástroj do zásuvky zapnutý, může to vést nehodám.

d) Před zapnutím elektrického nástroje odstraňte veškeré seřizovací nástroje nebo klíče. Nástroj nebo klíč, který se nachází v otáčejícím se dílu elektrického nástroje, může vést ke zraněním.

e) Vyhněte se nestabilnímu držení těla. Zajistěte si stabilní postoj a vždy udržujte rovnováhu. Tak můžete elektrický nástroj v nečekaných situacích lépe udržet pod kontrolou.

f) Noste vhodný oděv. Nenoste volný oděv nebo šperky. Udržujte vlasy a oděv v bezpečné vzdálenosti od pohybujících se dílů. Volný oděv, šperky nebo dlouhé vlasy mohou být zachyceny rotujícími díly.

g) Je-li možné namontovat zařízení pro odsávání a zachycování prachu, je třeba je namontovat a správně používat. Používání odsávání prachu může snížit ohrožení prachem.

h) Nenechte se ukolébat falešným pocitem bezpeči a nepřeskočte bezpečnostní pravidla pro elektrické nástroje, i když je po častém používání elektrického nástroje znáte. Nedbalé chování může vést ve zlomku sekundy k těžkým zraněním.

4. Používání a manipulace s elektrickým nástrojem

a) Nepřetěžujte elektrický nástroj. Pro svou práci používejte vhodný elektrický nástroj. S vhodným elektrickým nástrojem budete pracovat lépe a bezpečněji v udávaném rozsahu výkonu.

b) Nepoužívejte elektrický nástroj, jehož vypínač je vadný. Elektrický nástroj, který již nelze zapnout nebo vypnout, je nebezpečný a musí být opraven.

c) Než budete provádět nastavení nástroje, měnit díly vložného nástroje nebo elektrický nástroj odložíte, vytáhněte zástrčku ze zásuvky a/nebo vyjměte vyjímatelný akumulátor. Toto preventivní bezpečnostní opatření brání neúmyslnému spuštění elektrického nástroje.
d) Uchovávejte nepoužívané elektrické nástroje mimo dosah dětí. Nenechte elektrický nástroj používat osoby, které s ním nejsou seznámeny nebo si nepřečetly tento návod. Elektrické nástroje představují nebezpečí, jsou-li používány nezkušenými osobami.
e) O elektrické nástroje a nástavec pečlivě pečujte. Kontrolujte, zda pohyblivé díly funguji bezvadně a nejdou vzpříčené, zda nejsou prasklé nebo tak poškozené, že je omezena funkčnost elektrického nástroje. Poškozené díly nechte před používáním elektrického nástroje opravit. Příčinou mnoha nehod je špatně udržovaný elektrický nástroj.
f) Udržujte řezné nástroje ostré a čisté. Pečlivě udržované řezné nástroje s ostrými brity se méně příčí a lze je snadněji vést.
g) Používejte elektrický nástroj, příslušenství, nástavce atd. v souladu s instrukcemi. Zohledněte přitom pracovní podmínky a prováděnou činnost. Používání elektrických nástrojů pro jiné než určené aplikace může vést k nebezpečným situacím.
h) Rukojeti a úchopné plochy udržujte suché, čisté a bez oleje a tuku. Kluzké rukojeti a úchopné plochy neumožňují bezpečnou obsluhu a kontrolu elektrického nástroje v nepředvídatelných situacích.

5. Servis

a) Nechte svůj elektrický nástroj opravovat pouze kvalifikovaný odborný personál a pouze za použití originálních náhradních dílů. Tím se zajistí, aby zůstala zachována bezpečnost elektrického nástroje.

⚠ VÝSTRAHA! Tento elektrický nástroj vytváří během provozu elektromagnetické pole. Toto pole může za určitých podmínek ovlivňovat aktivní nebo pasivní zdravotní implantáty. Pro snížení rizika vážných nebo smrtelných úrazů doporučujeme osobám se zdravotními implantáty, aby se před obsluhou tohoto elektrického nástroje obrátily na svého lékaře nebo na výrobce zdravotního implantátu.

Doplňující bezpečnostní pokyny pro pásovou a talířovou brusku

⚠ VÝSTRAHA! Nářadí používejte až potom, co jej úplně složíte a nainstalujete dle návodů.

• Pokud nevíte, jak se bruska ovládá, vyžádejte si od svého vedoucího, učitele nebo jiné kvalifikované osoby návody.
• Pozor: Tento stroj je určen pouze k broušení dřeva nebo materiálů podobných dřevu. Broušení jiných materiálů může způsobit požár, zranění nebo poškození výrobku.
  • Vždycky používejte ochranné brýle.
• Tento stroj používejte pouze k práci v interiéru.

• Důležité: Stroj montujte a používejte pouze na horizontální ploše. Montáž na ploše, která není horizontální může způsobit poškození motoru.

• Má-li stroj sklon, se během provozu, hlavně při broušení dlouhých nebo těžkých obrobku převracet nebo pohybovat, musí se dobře spojit s nosným povrchem.

• Přesvědčte se o tom, že brusný pás běží správným směrem. Řídte se šipkou na zadní straně pásu.
• Přesvědčete se, že má brusný pás správné vedení, także se nemůže odvinout z hnacích kotoučů.
• Přesvědčte se, že brusný pás není zamotaný nebo volný.
  • Během broušení obrobek pevně držte.
• Vždy, když používáte pásovou brusku v horizontální poloze, vždy použijte doraz.
• Během broušení talířovou bruskou obrobek pevně přidržte na stole.
• Obrobek vždy držte na straně brusného kotouče směřující dolů, aby obrobek dobře doléhal na stůl. Pokud použijete horní stranu brusného kotouče, může dojít k vymrštění obrobku a ohrožení osob.
• Mezi stolem nebo dorazem a brusným pásem nebo kotoučem dodržujte minimální vzdálenost zhruba 1,6 mm nebo méně.
• Nenoste rukavice a obrobek během broušení nepřidržujte hadrem.
• Bruste velikostí zrna na dřevo.
• Nikdy nebruste obrobky, které jsou tak malé, že bezpečné broušení není možné.
• Vyhněte se nevhodným polohám rukou, během kterých by se mohly ruce dostat na brusný pás nebo kotouč.
• Když zpracováváte velké obrobky, měli byste používat dodatečnou podporu ve výšce horní desky.
• Nikdy nebruste obrobek, který nemá podporu. Obrobek podpírejte pomocí desky nebo dorazu, kromě oblých obrobků na vnější straně brusného kotouče.
• Z desky, dorazu nebo brusného pásu odstraňte vždycky před zapnutím stroje všechen odpad a jiné kusy.
• Když je stroj v provozu, na horní desce nic neplánujte ani nemontujte.
• Když instalujete nebo odstraňujete příslušenství, vypněte stroj a odpojte zástrčku ze zásuvky.
• Pracovní oblast nástroje nikdy neopouštějte, když je nástroj zapnut nebo se ještě úplně nezastavil.
• Obrobek vždycky pokládejte na brusný stůl, resp. přiložte jej pevně na doraz broušení. Oblé obrobky během broušení na brusném kotouči položte bezpečně na stůl.

Zbytková rizika

Stroj je zkonstruován podle aktuálního stavu techniky a podle uznávaných bezpečnostně-technických norem. Přesto se mohou během práce vyskytnout jednotlivá zbytková rizika.

• Nebezpečí poranění prstů a rukou rotujícím brusným kotoučem v případě neodborného vedení nebo uložení broušeného nástroje.
• Nebezpeči poranění následkem vymrštěných nástrojů při neodborném držení nebo vedení.
• Ohrožení proudem při použití nesprávných elektrických přívodních kabelů.
• Navzdory všem přijatým preventivním opatřením mohou vzniknout zbytková rizika, která nejsou zjevná.
• Zbytková rizika lze minimalizovat, budete-li se řídit bezpečnostními pokyny, použitím k určenému účelu, a rovněž návodem k obsluze.

7. Technické údaje

Motor 230-240 V\~/50 Hz

Příkon 370 W

Konstrukční rozměry d x š x v....460 x 360 x 280 mm

ø kotouče 150 mm

Otáčky kotouče 2850 min ^1

Rozměry brusného pásu 915 x 100 mm

Rychlost brusného pásu 7,5 m/s

Šikmá poloha 0°–90°

Rozměry stolu....225 x 160 mm

Šikmá poloha stolu....0°-45°

Hmotnost.....cca 16 kg

Technické změny vyhrazeny

Hodnoty hluku a vibrací byly stanoveny podle EN 62841-1.

Bez zatížení 80,4 dB(A)

Se zatížením 82,2 dB(A)

Kolísavost K _nA ....3 dB

Hladina akustického výkonu LWA

Bez zatížení 88,7 dB(A)

Se zatížením 89,4 dB(A)

Kolísavost K _WA ....3 dB

Používejte ochranu sluchu.

Působení hluku může vést ke ztrátě sluchu. Celkové hodnoty vibrací (vektorový součet tří směrů) zjištěny podle EN 62841-1.

Uvedená celková hodnota vibrací a uvedená hodnota hlukových emisí byly měřeny normovaným zkušebním postupem a mohou být použity ke srovnání elektrického nástroje s jiným.

Uvedená celková hodnota vibrací a uvedená hodnota hlukových emisí lze použít rovněž k předběžnému odhadu zatížení.

Upozornění:

• Emise vibrací a hlukové emise se mohou během reálného používání elektrického nástroje lišit od uvedených hodnot v závislosti na způsobu použití elektrického nástroje, především podle toho, jaký obrobek se bude obrábět.
• Je nezbytné stanovit bezpečnostní opatření na ochranu obsluhy na základě posouzení zatížení vibracemi během skutečných podmínek použití (přitom je třeba zohlednit všechny části provozního cyklu, například doby, kdy je elektrický nástroj vypnutý, a doby, kdy je sice zapnutý, běží však naprázdno).

8. Před uvedením do provozu

8.1 Vybalení

• Otevřete balení a opatrně vyjměte přístroj.
• Odstraňte balicí materiál a obalové a přepravní pojistky (pokud je jimi výrobek opatřen).
• Zkontrolujte, zda je rozsah dodávky úplný.
• Zkontrolujte prístroj a díly príslušenství, zda se pri prepravě nepoškodily.
• Uchovejte obal dle možností až do uplynutí záruční doby.

RIZIKO

Zařízení a obalové materiály nejsou hračka! S plastovými sáčky, fóliemi a drobným díly si nesmějí hrát děti! Hrozí nebezpečí spolknutí těchto věcí a udušení!

8.2 Obecná upozornění

- Před připojením se přesvědčte, že jsou údaje na typovém štítku shodné s údaji sítě.

VAROVÁNÍ

Než zahájíte nastavení přístroje, vždy vytáhněte síťovou zástrčku ze zásuvky.

• Před uvedením do provozu musí být řádně namontovány všechny kryty a bezpečnostní zařízení.
• Brusný pás (13) a brusný talíř (4) musí běžet bez překážek.
• U již obrobeného dřeva dávejte pozor na cizí tělesa, např. hřebíky nebo šrouby atd.
• Před použitím za-/vypínače (5) se ujistěte, zda je brusný papír správně namontován a pohyblivé díly se pohybují lehce.

9. Montáž a obsluha

9.1 Montáž (obr. 1–4)

• Namontujte brousicí stůl (7) a zajistěte zajišťovacím šroubem (8) (obr. 2, 3). Brousicí stůl (7) lze plynule přenastavit pomocí úhlové stupnice (9) a zajišťovacího šroubu (8) z 0° na 45°.
  Přestavitelný příčný doraz (6) zaručuje bezpečné vedení obrobku. Pozor! Brusný talíř (4) musí běžet bez překážek. Vzdálenost mezi brousicím stolem (7) a brusným talířem (4) však nesmí být větší než 1,6 mm.
• Nasadte dorazovou lištu (14) a upevněte šrouby s vnitřním šestihranem (17) (obr. 4). Pozor! Brusný pás (13) musí běžet bez překážek.

9.2 Výměna brusného pásu (obr. 5–8)

• Vytáhněte síťovou zástrčku.
• Uvolněte inbusový šroub (12).
- Odstraňte šrouby (18).
• Odeberte ochranu kotouče (19).
- Pro povolení brusného pásu (13) pohněte napínačem brusného pásu (3) doprava.
- Brusný pás (13) odeberte směrem dozadu.
- Nový brusný pás namontujte v opačném pořadí. Pozorl Dodržujte směr chodu na oplástění a na vnitřní straně brusného pásu!

9.3 Nastavení brusného pásu

• Vytáhněte síťovou zástrčku.
- Brusný pás (13) posouvejte ručně ve směru chodu.
- Brusný pás (13) musí běžet po středu brusné plochy, pokud tomu tak není, lze jej dodatečně nastavit pomocí rýhovaného šroubu (1).

9.4 Seřízení polohy brusného pásu (obr. 9–11)

• Povolte inbusový šroub (12).
• Pohněte brusným pásem (13) směrem nahoru do požadované polohy.
  • Pro zafixování této polohy znovu dotáhněte inbusový šroub (12).

• V této poloze lze jako opěru pro obrobek použít brousicí stůl (7), k tomu je zapotřebí nejprve povolit oba inbusové šrouby (17), a poté odstranit dorazovou lištu (14). Brousicí stůl (7) lze nyní vsunout do otvoru přidržné trubky (20) a zajistit pomocí zajišťovacího šroubu (8).

9.5 Výměna brusného papíru na brusném talíři (obr. 12)

Odmontujte spodní ochranu kotouče (15) tím, že odstraníte 2 šrouby (16). Stáhněte brusný papír z brusného talíře (4) a namontujte nový (upnutí).

Pro trvalé použití se doporučuje montáž na dílenský stůl.

• Za tímto účelem označte vyvrtané otvory: Umístěte brusku tak, jak má být později nainstalována. Na dílenský stůl vyznačte polohu otvorů, které je třeba vyvrtat.
• Do dílenského stolu vyvrtejte otvory.
• Brusku položte na otvory, umístěte do nich vhodné šrouby svrchu, přes otvory v brusce a dílenském stole.
• Brusku ted' našroubujte zespodu pomocí podložek a vhodných šestihranných matic.

9.7 Použití jako mobilní stroj

Pro mobilní použití se doporučuje montáž na vhodnou základnu. Tuto pak můžete upevnit na příslušný dílenský stůl.

Základna by měla mít minimální tloušťku 19 mm a být větší, než bruska, aby na ní byl dostatek místa pro svorky.

• Na základní desku vyznačte otvory, které je třeba vyvrtat.
• Postupujte dle posledních 3 kroků bodu „Použití jako stacionární stroj“.

Upozornění: Dbejte na vhodnou délku šroubů. Vruty SPAX nesmí mít přesah, aby nepoškodily podklad, šestihranné šrouby naproti tomu mít přesah musí, aby bylo možné umístit podložky a šestihranné matice.

9.8 Za-/vypínač (5) (obr. 13)

• Brusku lze zapnout stiskem zeleného tlačitka „1“.
• Pro opětovné vypnutí brusky je nutné stisknout červené tlačitko „0“.

Varování: Pro zapnutí a vypnutí brusky nikdy nesahejte po spínači prostřednictvím přístrojel Nebezpečí zraněníl

9.9 Broušení

• Během broušení vždy pevně držte obrobek.
• Nevyvijejte velký tlak.
• Obrobkem by se mělo během broušení pohybovat po brusném pásu (13), resp. brusném talíři (4) sem a tam. Tím se zabráni jednostrannému opotřebení brusného papíru.
• Důležité! Dřevo by se mělo vždy brousit po směru kresby, abyste předešli odštěpení. Pozor! Pokud by při práci došlo k zablokování brusného talíre (4) nebo brusného pásu (13), odstraňte váš obrobek a počkejte, než přístroj opět dosáhne maximálních otáček.

9.10 Přípojka odsávání prachu

Stroj je vybaven odsávacím hrdlem (10).

Při zpracování materiálů se silnou prašností připojte odsávání prachu.

Pozor: Při obrábění kovů nesmí být odsávání prachu připojené.

10. Přeprava

Pro přepravu elektrického nástroje odpojte přístroj od elektrické sítě a nainstalujte jej na jiném k tomu určeném místě.

11. Pracovní pokyny

11.1 Broušení faset a hran (obr. 14)

Pracovní stůl lze plynule přestavovat od 0° do 45°.

• Za tímto účelem povolte zajišťovací šroub (8).
• Uvedte pracovní stůl do požadovaného sklonu. Pozor: Pracovní stůl by i nakloněný neměl být od brusného talíře (4) vzdálený více než 1,6 mm!
• Znovu pevně dotáhněte zajišťovací šroub (8).

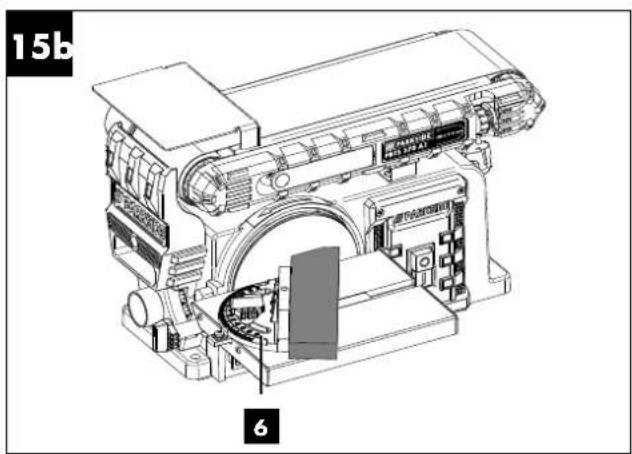

11.2 Broušení čelních stran s příčným dorazem (obr. 15a, 15b)

Dodaný příčný doraz (6) usnadňuje přesné broušení. Pomocí příčného dorazu (6) lze dodatečně pro naklonění brousicího stolu (7) nastavit brusný úhel. Doporučujeme jeho použití při broušení (krátkých) čelních stran.

Upozornění: Pohybujte obrobkem vždy zleva do středu brusného kotouče, nikdy přes něj! Nebezpečí zranění vymršteným obrobkem!

11.3 Horizontální a vertikální broušení (obr. 9–11, 16)

Svou brusku můžete používat horizontálně i vertikálně. Pracovní stůl Ize smysluplně použít pro obojí.

• Povolte inbusový šroub (12).
• Pohněte brusným pásem (13) směrem nahoru do požadované polohy.
• Pro zafixování této polohy znovu dotáhněte inbusový šroub (12).
  • V této poloze lze jako opěru pro obrobek použít brousicí stůl (7), k tomu je zapotřebí nejprve povolit oba inbusové šrouby (17), a poté odstranit dorazovou lištu (14). Brousicí stůl (7) lze nyní vsunout do otvoru přidržné trubky (20) a zajistit pomocí zajišťovacího šroubu (8).

Upozornění: Dlouhé obrobky bruste ve vertikální poloze tím, že budete obrobkem rovnoměrně pohybovat po brusném pásu (13).

11.4 Broušení povrchů na brusném pásu, (obr. 17)

• Obrobek (W) pevně držte. Dávejte pozor na prsty! Nebezpečí zraněníl
• Ved'te obrobek rovnoměrně přes brusný pás (13) a pevně jej přitlačte proti dorazové liště (14). Pozor: Při broušení zvláště tenkých nebo dlouhých materiálů (příp. dokonce bez dorazové lišty (14)) je nutná zvláštní opatrnost. Přitlak nesmí být nikdy příliš silný, aby mohl být obroušený materiál dopravován z brusného pásu (13) pryč.

11.5 Broušení konkávních zaoblení (obr. 18)

Varování: Čelní strany rovných obrobku nebruste na unášecí hřídeli (R)! Může při tom dojít k vymrštění obrobku (W). Nebezpečí zranění!

Konkávní zaoblení vždy bruste na brusném pásu (13) na unášecí hřídeli.

• Obrobek pevně držte. Dávejte pozor na prsty! Nebezpečí zranění!
• Obrobek veďte rovnoměrně přes brusný pás (13). Pozor: Pří broušení zvláště tenkých nebo dlouhých materiálů je nutná zvláštní opatrnost.

11.6 Broušení konvexních zaoblení (obr. 19)

Konvexní zaoblení je třeba brousit na brusném kotouči tím, že obrobek (W) povedete z levého okraje do středu brusného kotouče.

• Obrobek pevně držte. Dávejte pozor na prsty! Nebezpečí zraněníl
• Přitlačte obrobek rovnoměrně proti brusnému kotouči a pohybujte jím zleva do středu brusného kotouče.

Varování: Konkávní zabolení nikdy nebruste na pravé straně brusného kotouče! Může dojít k vymrštění obrobku! Nebezpečí zranění!

12. Čištění a údržba

Varování! Před každým nastavením, údržbou nebo opravou vytáhněte síťovou zástrčku!

12.1 Všeobecná opatření údržby

Čas od času otrete stroj hadříkem, abyste odstranili třisky a prach. Jednou za měsíc naolejujte otočné díly, abyste prodloužili životnost nástroje. Motor však neolejujte.

K čistění plastových součástí nepoužívejte žádné žíravé látky.

12.2 Všeobecné pokyny pro údržbu

Po každém použití je třeba brusku pečlivě očistit. Všechny pohyblivé díly pravidelně olejujte.

12.3 Čištění

V pásové a talířové brusce se může hromadit prach. Prach pravidelně kontrolujte (nejlépe po každém použití) a odstraňujte např. odfouknutím, nebo opatrným použitím stlačeného vzduchu.

12.4 Servisní informace

Je nutno dbát na to, že v případě tohoto výrobku následující díly podléhají opotřebení, které je dáno používáním nebo se tak děje přirozeně, příp. že na následující díly je pohlíženo jako na spotřební materiál.

Opotřebitelné díly*: Brusivo, Ozubený řemen

* není nutně zahrnuto v obsahu dodávky!

12.5 Dostupné příslušenství

• Brusný pás D 915 x B 100 mm, po 3 kusech:
  K 240 – Číslo výrobku: 7903306602
  K 120 – Číslo výrobku: 88000212
  K 180 – Číslo výrobku: 88000221
  K 80 - Číslo výrobku: 88000211

• Brusný papír ∅ 150 mm, po 10 kusech:
  K 80 – Číslo výrobku: 88000208
  K 120 – Číslo výrobku: 88000209
  K 180 – Číslo výrobku: 88000220
  K 240 – Číslo výrobku: 7903306601

• Brusná sada 12ti dílná – Číslo výrobku: 7903302601 skládá se z:
  po 3 brusných papírech, zrnitost 80/120/180
  po 1 brusném pásu, zrnitost 80/120/180

• Ochranné brýle – Číslo výrobku: 7909601701

13. Skladování

Uložte prístroj a jeho príslušenství na tmavém, suchém místě, chráněném před mrazem a nedostupném pro děti. Optimální skladovací teplota se pohybuje mezi 5 a 30°C.

Přístroj používaný jako stacionární stroj po použití zakryjte, aby byl chráněn před prachem nebo vlhkostí.

Přístroj používaný jako mobilní stroj skladujte v originálním balení. Návod k obsluze uložte u přístroje.

14. Elektrické připojení

Instalovaný elektromotor je připojen v provozuschopném stavu. Přípojka musí odpovídat příslušným předpisům VDE a DIN. Těmto předpisům musí odpovídat síťová přípojka zákazníka i použité prodlužovací kabely.

14.1 Poškozené elektrické přípojné vedení

U elektrických přívodních kabelů často dochází k poškození izolace.

Jeho příčinami mohou být:

• Smáčknutá místa, je-li přívodní kabel veden oknem nebo štěrbinou ve dveřích.
• Prohnutí kvůli nevhodnému upevnění nebo vedení přívodního kabelu.
• Zlomení kvůli přejíždění přes přívodní kabel.
• Poškození izolace kvůli vytržení z elektrické zásuvky ve stěně.
• Praskliny v důsledku stárnutí izolace.

Tyto vadné elektrické přívodní kabely nesmí být používány a kvůli poškození izolace jsou životu nebezpečné.

Pravidelně kontrolujte, zda elektrické přívodní kabely nejsou poškozeny. Dávejte pozor, aby přístroj nebyl při provádění kontrolních prací připojen k napájení elektrickým proudem.

Elektrické přívodní kabely musí odpovídat příslušným předpisům VDE a DIN. Používejte pouze přípojná vedení se stejným označením.

Uvedení typového označení na přívodním kabelu je povinné.

Bezpečnostní pokyny pro výměnu poškozených nebo vadných vedení pro připojení na síť

TypY

Pokud je zapotřebí výměna přípojného vedení, musí to provést výrobce nebo jeho zástupce, aby se zabránilo bezpečnostním rizikům.

14.2 Motor na střídavý proud

• Síťové napětí musí činit 230–240 V\~ .
• Prodlužovací kabely do délky 25 m mít průměr 1,5 milimetru čtverečního.

Připojení a opravy elektrického vybavení mohou provádět pouze odborní elektrikáři.

Při zpětných dotazech uvádějte prosím tyto údaje:

• Typ proudu napájejícího motor
• Údaje z typového štítku stroje
• Údaje z typového štítku motoru

15. Likvidace a recyklace

Zařízení je v obalu, aby se zabránilo přepravním škodám. Tento obal je surovina a lze ho tudíž recyklovat nebo vrátit do oběhu surovin.

Zařízení a jeho příslušenství se skládají z různých materiálů, jako např. kov a plasty. Vadné součásti zlikvidujte jako speciální odpad. Zeptejte se ve specializovaném obchodě nebo na správě obce!

Obal se skladá z ekologických materiálů, které lze recyklovat v místních sběrných místech.

O možnostech likvidace vysloužilého prístroje vám podá informace správa vaší obce nebo vašeho města.

Odpadní zařízení nesmějí být likvidována spolu s domácím odpadem!

Tento symbol upozorňuje, že tento výrobek nesmí být podle směrnice o odpadních elektrických a elektronických zařizeních (2012/19/EU) a vnitrostátních zákónů likvidován spolu s domácím odpadem. Tento výrobek musí být odevzdán na sběrné místě určeném k tomuto účelu. To lze provést například vrácením při nákupu podobného výrobku nebo odevzdáním v autorizovaném sběrném místě pro recyklaci odpadních elektrických a elektronických zařizení. Nesprávné zacházení s odpadními zařizeními může mít vzhledem k potenciálně nebezpečným látkám, které jsou v odpadních elektrických a elektronických zařizeních často obsažené, negativní dopad na životní prostředí a lidské zdraví. Správnou likvidací tohoto výrobku přispíváte také k efektivnímu využívání přirodních zdrojů. Informace o sběrných střediscích pro odpadní zařizení můžete získat u svého magistrátu, veřejnoprávní instituce pro nakládání s odpady, autorizovaného orgánu pro likvidaci odpadních elektrických a elektronických zařizení nebo služby svozu odpadu.

16. Odstraňování poruch

Porucha Možná příčina Řešení
Motor se nerozběhne Poškozený za-/vypínač Před použitím brusky		nahradťte všechny poškozené díly.Kontaktujte své lokální servisní centrum nebo autorizovanou servisní stanici. Každý pokus o opravu představuje nebezpečí, pokud jej neprovádí kvalifikovaný odborník.
Stroj se během práce zpomalí	Na obrobek je vyvíjen velký tlak. Zmírněte tlak na obrobek.
Brusný pás odbíhá od hnacích kotoučů.	Neběží ve své stopě. Upravte stopu.
Dřevo během broušení páli.	Brusný kotouč nebo pás je pokryt mazivem.	Vyměňte pás nebo kotouč.
	Na obrobek je vyvíjen příliš velký tlak.	Zmírněte tlak na obrobek.

17. Záruční list

Važena zakaznice, važeny zakazniku,

naše výrobky podléhají přísné kontrole kvality. Pokud i přesto tento přístroj bezvadně nefunguje, velice toho litujeme a prosíme Vás, abyste se obrátili na nás zákaznický servis, jehož adresa je uvedena na tomto záručním listu. Rádi Vám budeme k dispozici také telefonicky na níže uvedeném servisním čísle. Pro uplatňování nároků na záruku platí následující:

• Tyto záruční podmínky upravují dodatečný záruční servis. Vašich zákonných nároků na záruku se tato záruka netýká. Náš záruční servis je pro Vás bezplatný.
• Záruční servis se vztahuje výhradně na nedostatky, které lze odvodit z vad materiálu nebo výrobních vad a je také omezen pouze na odstranění těchto nedostatků, resp. výměnu přístroje. Dbejte prosím na to, že naše přístroje nebyly podle svého účelu určení konstruovány pro živnostenské, řemeslnické nebo průmyslové použití. Záruční smlouva tak není realizována, pokud byl přístroj používán v živnostenských, řemeslných nebo průmyslových podnicích a při srovnatelných činnostech. Z naší záruky je dále vyloučeno poskytnutí náhrady za dopravní škody, škody způsobené nedodržováním montážního návodu nebo z důvodů neodborné instalace, nedodržování návodu k použití (jako např. připojení na chybné síťové napětí nebo druh proudu), nedovoleného nebo neodborného používání (jako např. přetížení přístroje nebo použití neschválených vložných nástrojů nebo příslušenství), nedodržování pokynů pro údržbu a bezpečnostních pokynů, vniknutí cizích těles do přístroje (jako např. písek, kameny nebo prach), použití násilí nebo poškození v důsledku cizích vlivů (jako např. škody způsobené pádem), jakož také běžného opotřebení způsobeného používáním.

Nárok na záruku zaniká, pokud bylo do přístroje již zasahováno

• Záruční doba činí 3 roky a začíná datem koupě přístroje. Nároky na záruku před vypršením záruční doby je třeba uplatňovat během dvou týdnů od zjištění defektu. Uplatňování nároků na záruku po vypršení záruční doby je vyloučeno. Oprava nebo výměna přístroje nevede k prodloužení záruční doby, ani k zahájení nové záruční doby za provedený výkon pro přístroj nebo pro případné zamontované náhradní díly. Toto platí také v případě servisu v místě Vašeho bydliště.
  • Pro uplatnění nároku ze záruky se prosím obraťte na adresu servisu uvedenou dole. Pokud se reklamace uplatňuje v záruční době, dáme Vám k dispozici formulář pro vrácení, pomocí kterého nám můžete vadný přístroj zdarma zaslat zpět. Popište nám prosím pokud možno přesně důvod reklamace. Je-li defekt přístroje v našem záručním servisu obsažen, obdržíte obratem opravený nebo nový přístroj.

Samozřejmě rádi za úhradu nákladů odstraníme defekty na přístroji, které nespadají nebo již nespadají do rozsahu záruky. K tomu nám přístroj prosím zašlete na naši servisní adresu.

Servisní horká linka (CZ):

[phone]

(0,00 €/Min.)

Adresa elektronické pošty (CZ):

[e-mail]

Adresa servisního střediska (CZ):

GARLAND distributor s.r.o.

Hradecká 1136

CZ - 50601 Jicín

PDF ONLINE www.lidl-service.com

Na stránkách www.lidl-service.com si můžete stáhnout tyto a mnoho dalších manuálů, produktových videí a instalačních softwarů.

Pomocí kódu QR můžete přímo na stránce servisních služeb Lidl (www.lidl-service.com) otevřít svůj návod k obsluze zadáním čísla výrobku (IAN) 339368_2001.

Obsah:

Strana:

Pred uvedením do prevádzky si prečítajte návod na obsluhu a bezpečnostné upozornenia a dodržiavajte ich!

SK

Noste ochranné okuliare.

SK

Noste ochranu sluchu.

SK

Pred montážou a uvedením do prevádzky si prečítajte cely text návodu na obsluhu.

6. Bezpečnostné upozornenia

1. Bezpečnost pracoviska

2. Elektrická bezpečnost

8.2 Všeobecné pokyny

Stroj je vybavený odsávacím hrdlom (10).

Pracovný stôl je možné plynule nastavit od 0° do 45°.

12. Čistenie a údržba

12.1 Všeobecné údržbové opatrenia

Raz za čas zo stroja utrite handrou triesky a prach. Raz za mesiac naolejujte otočné diely na predlženie životnosti nástroja. Motor neolejujte.

12.2 Všeobecné pokyny k údržbe

Po každom použití sa musí brúska dôkladne vyčistif. Pravidelne olejujte pohyblivé diely.

12.3 Čistenie

* nie je nutne obsiahnuté v rozsahu dodávky!

• druh prúdu motora,
• Údaje z typového štítka stroja
• Údaje z typového štítku motora

Staré zariadenia nevyhadzujte do domového odpadu!

Vážená zákazníčka, vážený zákazník,

Pomocou kódu QR môžete priamo otvorit' stránku služieb spoločnosti Lidl (www.lidl-service.com) a otvorit' si návod na obsluhu zadaním čísla výrobku (IAN) 339368_2001.
