PBTS 370 A1 - Brúska PARKSIDE - Bezplatný návod na obsluhu

Typ výrobku	Kombinovaná pásová a kotúčová brúska
Značka	Parkside
Model	PBTS 370 A1
Príkon	370 W
Napájanie	230-240 V ~ 50 Hz
Rozmery (D x Š x V)	460 x 360 x 280 mm
Hmotnosť	Približne 16 kg
Priemer kotúča	150 mm
Rýchlosť kotúča	2980 min⁻¹
Rozmery brúsneho pásu	915 x 100 mm
Rýchlosť pásu	7,5 m/s
Sklon pásu	0° až 90°
Sklon stola	0° až 45°
Hladina akustického tlaku (naprázdno)	80,4 dB(A)
Hladina akustického výkonu (naprázdno)	88,7 dB(A)
Požadované osobné ochranné prostriedky	Okuliare, ochrana sluchu, protiprachová maska
Použitie	Brúsenie dreva a podobných materiálov (len v interiéri)
Obsah balenia	Brúska, priečny doraz, brúsny stôl, brúsny pás P80, brúsny kotúč P80, imbusový kľúč, návod na obsluhu
Náhradné diely (opotrebiteľné súčiastky)	Brúsny pás, brúsny kotúč, zubový remeň
Odsávacie zariadenie	Odsávacia prípojka (okrem kovov)
Záruka	3 roky (mimo profesionálneho použitia)
Údržba	Pravidelné čistenie, mesačné olejovanie pohyblivých častí

Často kladené otázky - PBTS 370 A1 PARKSIDE

Ako vymeniť brúsny pás?

Odpojte stroj. Povoľte imbusovú skrutku (12) a odstráňte kryt pásu (19). Posuňte napínač (3) doprava, aby ste uvoľnili pás. Vyberte starý pás zozadu. Nasaďte nový pás podľa smeru pohybu označeného šípkami. Nasaďte kryt a utiahnite skrutku.

Ako vycentrovať brúsny pás?

Odpojte stroj. Pomaly otáčajte pásom rukou. Ak nebeží centrovaný, nastavte ho pomocou ryhovanej skrutky (1) na boku. Otáčajte skrutku, kým sa pás neumiestni do stredu brúsnej dosky.

Ako vymeniť brúsny kotúč?

Odpojte stroj. Odstráňte dve skrutky (16) spodného ochranného krytu (15). Odlepte starý brúsny kotúč z dosky (4). Umiestnite nový kotúč (samolepiaci) na dosku. Namontujte späť ochranný kryt.

Aké sú dôležité bezpečnostné pokyny?

Vždy noste ochranné okuliare, ochranu sluchu a protiprachovú masku. Nenoste rukavice ani voľné oblečenie. Udržujte deti v bezpečnej vzdialenosti. Stroj používajte na rovnom a stabilnom povrchu. Nebrúste kovy bez vhodného odsávania. Pred akýmkoľvek nastavovaním stroj odpojte.

Ako používať stroj ako stacionárny?

Pre pevné používanie vyvŕtajte otvory do pracovného stola na miestach upevňovacích otvorov stroja. Stroj upevnite skrutkami, plochými podložkami a šesťhrannými maticami zospodu. Pre mobilné používanie najprv namontujte stroj na podstavec s minimálnou hrúbkou 19 mm.

Aký je výkon a napätie brúsky?

Brúska Parkside PBTS 370 A1 má príkon 370 W a pracuje pri napätí 230-240 V ~ 50 Hz.

Ako nastaviť uhol brúsneho stola?

Povoľte upevňovaciu skrutku (8) pod stolom. Nakloňte stôl na požadovaný uhol (0° až 45°). Medzera medzi stolom a kotúčom nesmie presiahnuť 1,6 mm. Skrutku opäť pevne utiahnite.

Čo robiť, ak stroj počas práce spomaľuje?

Je to zvyčajne spôsobené príliš veľkým tlakom na obrobok. Znížte aplikovaný tlak. Ak problém pretrváva, skontrolujte, či nie je pás alebo kotúč upchatý. V prípade potreby brúsny materiál vyčistite alebo vymeňte.

Ako udržiavať brúsku?

Pravidelne čistite stroj handričkou na odstránenie prachu a triesok. Raz za mesiac naolejujte pohyblivé časti (okrem motora). Skontrolujte a vymeňte opotrebované brúsne materiály. Skladujte na suchom a nemrznúcom mieste.

Kde nájsť náhradné diely a príslušenstvo?

Opotrebiteľné diely (brúsne pásy, kotúče, remeň) sú k dispozícii prostredníctvom servisu Parkside. Referencie: brúsny pás K80 (88000211), brúsny kotúč K80 (88000208), brúsna súprava 12 ks (7903302601). Kontaktujte horúcu linku na čísle [phone] alebo navštívte www.lidl-service.com.

NÁVOD NA OBSLUHU PBTS 370 A1 PARKSIDE

Pokyny pre obsluhu a bezpečnostné pokyny Preklad originálneho návodu na obsluhu

GB IE

BELT & DISC SANDER

Pred čítaním si odklopte stranu s obrázkami a potom sa oboznámte so všetkými funkciami prístroja.

3. Popis prístroje (obr. 1–19)

Hladina akustického tlaku L _nA

1. Vysvetlenie symbolov na prístroji....66
2. Úvod 67
3. Popis prístroja (obr. 1–19)....67
4. Rozsah dodávky....67
5. Použitie v súlade s určením....67
6. Bezpečnostné upozornenia....68
7. Technické údaje....70
8. Pred uvedením do prevádzky 70
9. Zloženie a obsluha 70
10. Preprava....71
11. Pracovné pokyny....71
12. Čistenie a údržba....72
13. Skladovanie....72
14. Elektrická prípojka....72
15. Likvidácia a opätovné zhodnotenie....73
16. Odstraňovanie porúch....73
17. Záručný list....74
18. Vyhlásenie o zhode ....76

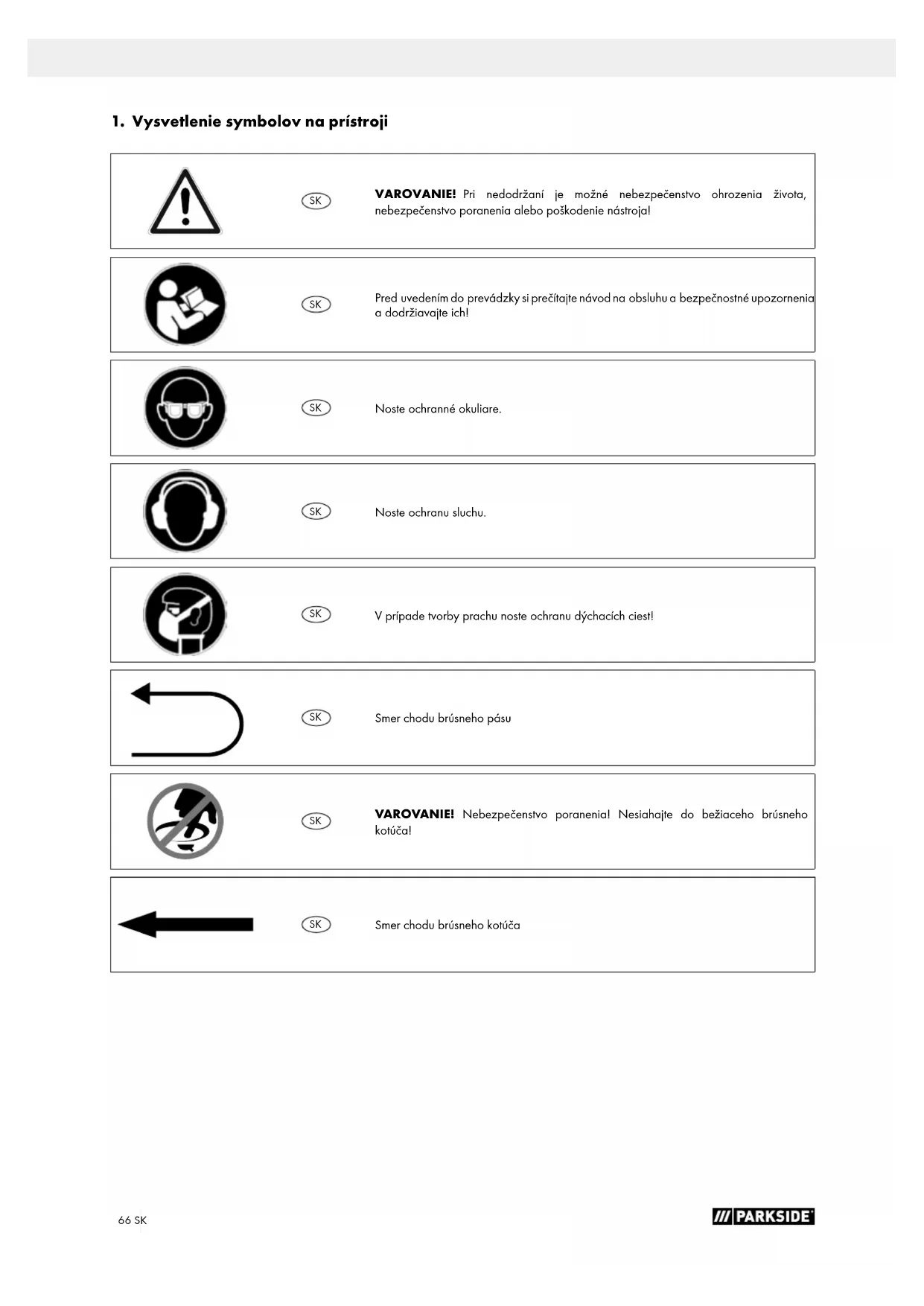

1. Vysvetlenie symbolov na prístroji

SK

VAROVANIE! Pri nedodržaní je možné nebezpečenstvo ohrozenia života, nebezpečenstvo poranenia alebo poškodenie nástroja!

SK

V prípade tvorby prachu noste ochranu dýchacích ciest!

SK

Smer chodu brúsneho pásu

SK

VAROVANIE! Nebezpečenstvo poranenia! Nesiahajte do bežiaceho brúsneho kotúča!

SK

Smer chodu brúsneho kotúča

2. Úvod

Výrobca:

scheppach

Želáme Vám veľa zábavy a úspechov pri práci s Vaším novým prístrojom.

Upozornenie:

Výrobca tohto prístroja neruči podľa platného zákona o ručení za výrobok za škody, ktoré vzniknú na tomto prístroji alebo budú spôsobené týmto prístrojom pri:

• neodbornej manipulácii,
• Nedodržiavanie návodu na obsluhu
• opravách tretími osobami, neautorizovanými odborníkmi,
• montáži a výmene neoriginálnych náhradných dielov,
• použití v rozpore s určením,

- Výpadky elektrického zariadenia pri nedodržiavaní elektrických predpisov a ustanovení VDE 0100, DIN 57113/VDE0113.

Dodržiavajte:

Návod na obsluhu vám má ul'ahčit', aby ste sa oboznámili s prístrojom a použivali ho v súlade s jeho určenými možnosťami použitia.

Návod na obsluhu obsahuje dôležité pokyny, ako bezpečne, odborne a ekonomicky pracovať s výrobkom. Tak môžete predchádzať nebezpečenstvám, ušetriť náklady na opravu, znížiť doby výpadkov a zvýšiť spol’ahlivosť a životnosť výrobku.

Okrem bezpečnostných ustanovení tohto návodu na obsluhu musíte bezpodmienečne dodržiavať predpisy svojej krajiny platné pre prevádzku prístroja.

Návod na obsluhu uschovajte pri prístroji a v plastovom obale, aby bol chránený pred špinou a vlhkostou. Všetci obsluhujúci pracovníci si ho musia pred začiatkom práce prečítat' a starostlivo ho dodržiavať.

Na prístroji môžu pracovať len osoby, ktoré boli poučené o používaní prístroja a boli informované o nebezpečenstvách, ktoré sú s tým spojené. Treba dodržiavať požadovaný minimálny vek.

Okrem bezpečnostných upozornení a osobitných predpisov vašej krajiny treba rešpektovať všeobecne uznávané technické pravidlá pre prevádzku konštrukčne rovnakých strojov.

Nepreberáme zodpovednosť za žiadne nehody ani škody, ku ktorým dôjde v dôsledku nedodržania tohto návodu a bezpečnostných upozornení.

3. Popis prístroja (obr. 1–19)

1 Ryhovaná skrutka pre nastavenie brúsneho pásu
2 Podperná noha
3 Napínač brúsneho pásu
4 Brúsny tanier
5 Vypínač zap/vyp
6 Priečny doraz
7 Brúsny stôl
8 Fixačná skrutka pre brúsny stôl
9 Uhlová stupnica
10 Odsávacie hrdlo
11 Základná doska
12 Inbusová skrutka
13 Brúsny pás
14 Dorazová lišta
15 Dolný chránič kotúča
16 Skrutka pre dolný chránič kotúča
17 Inbusová skrutka
18 Skrutka pre chránič brúsneho pásu
19 Chranič brúsneho pásu
20 Prídržná rúrka

4. Rozsah dodávky

• 1 Pásová a tanierová brúska
• 1 Priečny doraz
• 1 Brúsny stôl
• 1 Brúsny pás P80 (predmontovaný)
• 1 Brúsny kotúč P80 (predmontovaný)
• 1 Inbusový kl'úč
• 1 Návod na obsluhu

5. Použitie v súlade s určením

Pásová a tanierová brúska slúži na brúsenie dreva každého druhu v závislosti od veľkosti stroja.

Stroj zodpovedá platnej smernici ES o strojových zariadeniach.

• Musia sa dodržiavať bezpečnostné, pracovné predpisy a predpisy týkajúce sa údržby, ako aj rozmery uvedené v technických údajoch.
• Dodržiavajte príslušné predpisy BOZP a ostatné všeobecne prijaté bezpečnostnotechnické pravidlá.
• Stroj smú používať, udržiavať alebo opravovať iba osoby, ktoré sú s ním oboznámené a poučené o nebezpečenstvách. Pri škodách vzniknutých v dôsledku svojvolných zmien na stroji je vylúčená záruka výrobcu.
• Stroj sa smie používať iba spolu s originálnym príslušenstvom a originálnymi nástrojmi od výrobcu.
• Akékoľvek iné použitie je považované za použitie v rozpore s určením. Za škody z toho vzniknuté výrobca neručí, riziko znáša samotný používatel'.

Dbajte, prosím, na to, že naše prístroje neboli v súlade s určením skonštruované na komerčné, remeselné ani priemyselné použitie. Ak sa prístroj používa v komerčných, remeselných alebo priemyselných podnikoch, ako aj na podobné činnosti, nepreberáme žiadnu záruku.

Všeobecné bezpečnostné upozornenia pre elektrické náradia

⚠ VÝSTRAHA! Prečítajte si všetky bezpečnostné upozornenia, pokyny, ilustrácie a technické údaje, ktorými je opatrené toto elektrické náradie. Zane- dbania pri dodržiavaní nasledujúcich pokynov môžu spôsobit zásah elektrickým prúdom, požiar a/alebo ťažké poranenia!

Všetky bezpečnostné upozornenia a pokyny uschovajte pre prípad neskoršieho použitia.

Pojem „elektrické náradie” použitý v bezpečnostných upozorneniach sa vzťahuje na elektrické náradie napájané zo siete (so sieťovým káblom) alebo na elektrické náradie napájané z akumulátora (bez sieťového vedenia).

a) Pracovný priestor udržiavajte čistý a dobre osvetlený. Neporiadok a neosvetlené pracovné priestory môžu viest' k úrazom.
b) S elektrickým náradím nepracujte v prostredí ohrozenom výbuchom, v ktorom sa nachádzajú horľavé kvapaliny, plyny alebo prach. Elektrické prístroje vytvárajú iskry, ktoré môžu zapáliť prach alebo výpary.
c) Deti a iné osoby držte v dostatočnej vzdiale- nosti od elektrického prístroja počas jeho po- užívania. Pri nepozornosti môžete stratit kontrolu nad elektrickým náradím

a) Pripojovacia zástrčka elektrického prístroja musí pasovať do zásuvky. Zástrčka sa nesmie nijako upravovať. Nepoužívajte adaptérové zástrčky spolu s uzemnenými elektrickými prístrojmi.
Neupravované zástrčky a vhodné zásuvky znížujú riziko zásahu elektrickým prúdom.
b) Vyhýbajte sa telesnému kontaktu s uzemnenými plochami, ako napríklad rúry, vykurovacie zariadenia, sporáky a chladničky. Ked' je vaše telo uzemnené, hrozí zvýšené riziko zásahu elektrickým prúdom.
c) Chráňte elektrické prístroje pred dažďom alebo vlhkostou. Vniknutie vody do elektrického náradia zvyšuje riziko zásahu elektrickým prúdom.
d) Nepoužívajte pripájacie vedenie na nosenie či zavesenie elektrického náradia, ani na vytiahnutie zástrčky zo zásuvky. Chráně pripájacie vedenie pred vysokými teplotami, olejom, ostrými hranami alebo pohybujúcimi sa časťami. Poškodené alebo zamotané pripájacie vedenia zvyšujú riziko zásahu elektrickým prúdom.
e) Ak s elektrickým náradím pracujete vonku, používajte iba predlžovacie vedenia, ktoré sú vhodné aj pre exteriér. Používanie predlžovacieho vedenia vhodného pre exteriér znižuje riziko zásahu elektrickým prúdom.

f) Ak sa nedá vyhnút prevádzke elektrického náradia vo vlhkom prostredí, používajte ochranný vypínač proti chybnému prúdu. Používanie ochranného vypínača proti chybnému prúdu znižuje riziko zásahu elektrickým prúdom.

3. Bezpečnost' osôb

a) Bud'te pozorní, dávajte pozor na to, čo robíte, a s elektrickým náradím pracujte rozumne. Elektrické náradie nepoužívajte, ak ste unavení alebo ste pod vplyvom drog, alkoholu či liekov. Chvíl'ka nepozornosti pri použivaní elektrického prístroja môže viest' k vážnym zraneniam.
b) Noste osobné ochranné vybavenie a vždy používajte ochranné okuliare. Nosenie ochranného vybavenia, ako napríklad protiprachová maska, protišmyková ochranná obuv, ochranná prilba alebo ochrana sluchu, v závislosti od druhu a použitia elektrického prístroja, znižuje riziko zranení.
c) Zabráňte neúmyselnému uvedeniu do prevádzky. Pred zdvihnutím alebo nosením sa uistite, že je elektrické náradie vypnuté, predtým ako ho pripojíte k napájaniu prúdom a/alebo ku akumulátoru. Ak máte pri prenášaní elektrického náradia prst na vypínači, alebo ak zapnutý elektrický prístroj pripojíte k napájaniu prúdom, môže dôjst' k úrazom.
d) Pred zapnutím elektrického náradia odstráňte nastavovacie nástroje alebo skrutkovače. Nástroj alebo klůč, ktorý sa nachádza v otáčajúcej sa časti elektrického náradia, môže viest' k poraneniam.
e) Vyhýbajte sa abnormálnemu držaniu tela. Zaistite si bezpečný postoj a vždy udržiavajte rovnováhu. Vďaka tomu budete môť elektrické náradie lepšie kontrolovať pri neočakávaných situáciách.
f) Noste vhodný odev. Nenoste vol'ný odev ani šperky. Udržiavajte vlasy a odev mimo dosahu pohybujúcich sa dielov. Vol'ný odev, šperky či dlhé vlasy môžu zachytit' pohybujúce sa časti.
g) Ak je možné namontovať zariadenia na odsávanie a zachytávanie prachu, musia sa tieto pripojiť a správne používať. Použitie zariadenia na odsávanie prachu znižuje riziká spôsobené prachom.
h) Nenechajte sa ukolísať falošnou bezpečnost'ou a dbajte na bezpečnostné pravidlá pre elektrické náradie, aj ked' ste vd'aka mnohonásobnému použitiu oboznámení s elektrickým náradím. ľahkovážne konanie môže v okamihu viest' k ťažkým poraneniam.
a) Elektrické náradie nepreťažujte. Pri práci používajte elektrické náradie určené na daný účel. Je lepšie a bezpečnejšie pracovať s vhodným elektrickým náradím v udávanom rozsahu výkonu.
b) Nepoužívajte elektrické náradie s chybným spínačom. Elektrické náradie, ktoré sa nedá zapnút alebo vypnút, je nebezpečné a musí sa opravit.

4. Používanie a ošetrovanie elektrického prístroja

c) Skôr ako vykonáte nastavenia prístroja, vymeníte časti vloženého nástroja alebo elektrické náradia odložíte, vytiahnite zástrčku zo zásuvky a/alebo odoberte odnímatelný akumulátor. Toto bezpečnostné opatrenie zabráni neúmyselnému spusteniu elektrického náradia.
d) Nepoužívané elektrické náradie uchovávajte mimo dosahu detí. Elektrické náradie nedovoľte používať osobám, ktoré s ním nie sú oboznámené alebo si neprečitali tieto inštrukcie. Elektrické náradie je nebezpečné, ak ho používajú neskúsené osoby.
e) O svoje elektrické náradie a vložený nástroj sa dôkladne starajte. Kontrolujte, či pohybujúce sa časti fungujú bezchybne a či sa nezasekávajú, či diely nie sú zlomené alebo poškodené tak, že to negativne ovplyvňuje funkciu elektrického náradia. Pred použitím elektrického náradia dajte poškodené diely opraviť. Príčinou mnohých úrazov je nesprávna údržba elektrických prístrojov.
f) Rezné nástroje udržiavajte ostré a čisté. Starostlivo udržiavané rezné nástroje s ostrými reznými hranami sa menej zasekávajú a l'ahšie sa vedú.
g) Používajte elektrické náradie, príslušenstvo, vložené nástroje atd'. podl'a týchto pokynov. Zohl'adnite pritom pracovné podmienky a vykonávanú činnosť. Používanie elektrického náradia na iné ako predpísané používania môže viest' k nebezpečným situáciám.
h) Rukoväte a plochy rukoväti udržiavajte vždy suché, čisté a bez oleja a tuku. Klzké rukoväti a plochy rukoväti neumožňujú bezpečnú obsluhu a kontrolu elektrického náradia v nepredvídateľných situáciách.

5. Servis

a) Vaše elektrické náradie nechajte opravovat len kvalifikovaným odborným personálom a len s originálnymi náhradnými dielmi. Tým zaistíte, že bezpečnosť elektrického prístroja zostane zachovaná.

⚠ VÝSTRAHA! Tento elektrický prístroj vytvára počas prevádzky elektromagnetické pole. Toto pole môže za určitých okolností ovplyvníť aktívne alebo pasívne implantáty. Na zníženie nebezpečenstva závažných alebo smrtelňých poranení odporúčame osobám s implantátmi prekonzultovať situáciu so svojím lekárom a výrobcom implantátu ešte predtým, ako začnú obsluhovať elektrický prístroj.

Dodatočné bezpečnostné upozornenia pre pásovú a tanierovú brúsku

⚠ VÝSTRAHA! Nepoužívajte brúsku skôr, ako bude kompletne zmontovaná a nainštalovaná podľa príslušných návodov.

• Ak nie ste oboznámení s obsluhou brúsky, vyžiadajte si návody od vášho vedúceho, učitel'a alebo inej kvalifikovanej osoby.
• Pozor: Táto brúska bola vyvinutá iba na brúšenie dreva alebo drevu podobného materiálu. Brúšenie iných materiálov môže viest' k požiaru, zraneniam alebo iným poškodeniam výrobku.

• Vždy používajte ochranné okuliare.
- Tento stroj sa smie používať iba na práce v interiéri.
- Dôležité: Brúsku montujte a používajte iba na vodorovnej ploche. Montáž na ploche, ktorá nie je vodorovná, môže viesť k poškodeniu motora.
- Ak hrozí tendencia toho, že by sa mohol stroj posúvať alebo prevrátiť počas prevádzky, predovšetkým pri brúsení dlhých alebo ťažkých obrobkov, tak brúsku treba riadne spojiť s nosným povrchom.
- Presvedčte sa, či brúsny pás beží správnym smerom. Za týmto účelom dodržiavajte šípky na zadnej strane pásu.
- Presvedčte sa, či je brúsny pás správne vedený, aby sa nemohol odval'ovat' z hnacích kotúčov.
- Presvedčte sa, či brúsny pás nie je zamotaný alebo uvol'nený.
- Pri brúsení obrobku ho pevne držte.
- Pri používaní pásovej brúsky v horizontálnej polohe vždy používajte doraz.
- Pri používaní tanierovej brúsky vždy pevne držte obrobok na stole.
- Vždy pridržiavajte obrobok na nadol bežiacu stranu brúsneho kotúča, aby obrobok dobre priliehal k stolu. Ak použijete nahor bežiacu stranu brúsneho kotúča, obrobok by sa mohol vymrštiť a tým ohrozíť osoby.
- Vždy udržiavajte minimálnu vzdialenosť cca 1,6 mm alebo menej medzi stolom alebo dorazom a brúsnym pásom alebo brúsnym kotúčom.
- Pri brúsení obrobku nenoste rukavice a nedržte ho ani handrou.
- Brúste s vel'kosťou zrna dreva.
- Nikdy nebrúste obrobky, ktoré sú príliš malé na bezpečnú obsluhu.
- Vyhýbajte sa nešikovným pohybom rúk, pri ktorých môžete náhle skíznuť do brúsneho pásu alebo brúsneho kotúča.
- Pri obrábaní veľkých obrobkov by sa mala použit dodatočná podpera vo výške stola.
- Nikdy nebrúste nepodoprený obrobok. Obrobok podkladajte stolom alebo dorazom, s výnimkou zakrivených obrobkov na vonkajšej strane brúsneho kotúča.
- Pred zapnutím brúsky vždy odstráňte kusy odpadu a iné kusy zo stola, dorazu alebo brúsneho pásu.
- Ked' je brúska v prevádzke, tak na stole nič neplánujte ani nemontujte.
- Pri inštalácii alebo odstraňovaní príslušenstva vypnite brúsku a vytiahnite zástrčku zo zásuvky.
- Nikdy neopúšťajte pracovnú oblasť nástroja, ked’ je nástroj zapnutý alebo ked’ sa nástroj ešte úplne nezastavil.
- Obrobok vždy položte na brúsny stôl, resp. ho upevnite na doraz brúsenia. Pri brúsení na brúsnom tanieri bezpečne položte zakrivené nástroje na stôl.

Zvyškové riziká

Stroj je skonštruovaný podľa stavu techniky a prijatých bezpečnostnotechnických pravidiel. Napriek tomu sa môžu pri práci vyskytnúť jednotlivé zvyškové riziká.

• Nebezpečenstvo poranenia prstov a rúk rotujúcim brúsnym kotúčom pri neodbornom vedení alebo kladení obrobku určeného na brúšenie.
• Nebezpečenstvo poranenia vymrštenými obrobkami pri neodbornom držaní alebo vedení.

• Ohrozenie prúdom pri použití nesprávnych elektrických prípojných vedení.

• Napriek všetkým prijatým opatreniam môžu pretrvávať zvyškové riziká, ktoré nie sú očividné.

• Zostatkové riziká je možné minimalizovat, ak sa dodržiava-jú bezpečnostné upozornenia, použitie v súlade s určením, ako aj návod na obsluhu.

7. Technické údaje

Motor 230 - 240 V\~/50 Hz

Prikon....370 W

Rozmery D x Š x V 460 x 360 x 280 mm

ø kotúča 150 mm

Otáčky kotúča 2850 min ^-1

Rozmery brúsneho pásu 915 x 100 mm

Rýchlosť brúsneho pásu....7,5 m/s

Šikmá poloha 0° – 90°

Rozmery stola....225 x 160 mm

Šikmá poloha stola 0° - 45°

Hmotnosť ....cca 16 kg

Technické zmeny vyhradené

Hodnoty hluku a vibrácií boli stanovené v súlade s normou EN 62841-1.

Hladina akustického tlaku L _pA Nezaťažený .... 80,4 dB(A)

Zafažený....82,2 dB(A)

Neistota K _pA 3 dB

Hladina akustického výkonu L _WA

Nezaťažený 88,7 dB(A)

Zafažený....89,4 dB(A)

Neistota K_WA 3 dB

Noste ochranu sluchu.

Vplyv hluku môže spôsobití stratu sluchu. Celkové hodnoty vibrácií (vektorový súčet troch smerov) stanovené podľa normy EN 62841-1.

Uvedená celková hodnota vibrácií a hodnota emisie hluku boli merané podľa normovanej skúšobnej metódy a môžu sa použiť na porovnanie elektrického prístroja s iným zariadením.

Uvedená celková hodnota vibrácií a hodnota emisie hluku sa môžu použiť aj na predbežný odhad zaťaženia.

Upozornenie:

• Emisie vibrácií a hluku sa môžu počas skutočného používania elektrického náradia odlišovať od uvedených hodnôt v závislosti od druhu a spôsobu použitia elektrického náradia, predovšetkým, aký druh obrobku sa obrába.
• Je potrebné určit' bezpečnostné opatrenia na ochranu obsluhy na základe odhadu vibračného zaťaženia počas skutočných podmienok používania (musia sa zohl'adniť všetky časti pracovného cyklu, napr. časy, ked' je elektrické náradie vypnuté a tie, ked' je elektrické náradie zapnuté, ale beží bez zaťaženia).

8. Pred uvedením do prevádzky

8.1 Vybalenie

• Otvorte obal a opatrne vyberte prístroj.

• Odstráňte baliaci materiál, ako aj obalové a prepravné poistky (ak sú použité).

• Skontrolujte, či je rozsah dodávky kompletný.

• Prístroj a diely príslušenstva skontrolujte ohľadom poškodení spôsobených prepravou.
• Obal podľa možnosti uschovajte až do uplynutia záručnej doby.

NEBEZPEČENSTVO

Prístroj a obalové materiály nie sú hračkami pre detil Deti sa nesmú hrat s plastovými vreckami, fóliami a malými dielmi! Existuje nebezpečenstvo prehltnutia a zadusenia!

- Pred pripojením sa presvedčte, či sa údaje na typovom štítku zhodujú s parametrami elektrickej siete.

VAROVANIE

Pred vykonaním nastavení na prístroji vždy najprv vytiahnite sieľovú zástrčku.

• Pred uvedením do prevádzky sa musia všetky kryty a bezpečnostné zariadenia namontovať v súlade s predpismi.
• Brúsny pás (13) a brúsny tanier (4) sa musia vol'ne otáčat'.
• V prípade už obrobeného dreva dávajte pozor na cudzie telesá, ako napr. klince alebo skrutky atd'.
• Skôr než stlačite zapínač/vypínač (5), uistite sa, či je brúsny papier správne namontovaný a či pohyblivé diely vykazujú l'ahký chod.

9. Zloženie a obsluha

9.1 Montáž (obr. 1–4)

- Namontujte brúsny stôl (7) a zaistite ho fixačnou skrutkou (8) (obr. 2, 3). Brúsny stôl (7) sa dá plynule prestavit pomocou uhlovej stupnice (9) a fixačnej skrutky (8) v rozsahu od 0° do 45°.

Prestavitelný priečny doraz (6) zaručuje bezpečné vedenie obrobku. Pozor! Brúsny tanier (4) sa musí vol'ne otáčat'. Vzdialenost' medzi brúsnym stolom (7) a brúsnym tanierom (4) však nesmie byt' väčší ako 1,6 mm.

- Nasad'te dorazovú lištu (14) a upevnite ju inbusovými skrutkami (17) (obr. 4). Pozor! Brúsny pás (13) sa musí vol'ne otáčat'.

9.2 Výmena brúsneho pásu (obr. 5–8)

• Vytiahnite sieťovú zástrčku.
• Uvol'nite inbusovú skrutku (12).
- Odstráňte skrutky (18).
• Zložte chránič brúsneho pásu (19).
- Posuňte napínač brúsneho pásu (3) doprava, aby ste uvoľnili brúsny pás (13).
• Zložte brúsny pás (13) dozadu.
- Nový brúsny pás namontujte späť v opačnom poradí. Pozor! Dodržiavajte smer chodu na telese a na vnútornej strane brúsneho pásu!

9.3 Nastavenie brúsneho pásu

• Vytiahnite sieťovú zástrčku.
- Rukou pomaly potlačte brúsny pás (13) v smere chodu.
- Brúsny pás (13) sa musí centricky otáčat' na brúsnej ploche. Ak tomu tak nie je, tak sa môže dodatočne nastavit' pomocou skrutky s ryhovanou hlavou (1).

9.4 Prestavenie brúsneho pásu (obr. 9–11)

• Uvol'nite inbusovú skrutku (12).
- Posuňte brúsny pás (13) nahor do požadovanej polohy.
- Znova utiahnite inbusovú skrutku (12), aby ste ju upevnili v tejto polohe.
- Ako podložka pod obrobok sa v tejto polohe môže použit brúsny stôl (7). Za týmto účelom musíte najskôr uvoľniť obidve inbusové skrutky (17) a potom odstrániť dorazovú lištu (14). Brúsny stôl (7) sa teraz môže potlačit do otvoru prídržnej rúrky (20) a zafixovať fixačnou skrutkou (8).

9.5 Výmena brúsneho papiera na brúsnom tanieri (obr. 12)

Demontujte dolný chránič kotúča (15) odstránením 2 skrutiek (16). Stiahnite brúsny papier z brúsneho taniera (4) a namontujte nový (suchý zips).

9.6 Použitie ako stacionárny stroj

Pri nepretržitom nasadení sa odporúča montáž pracovného stola.

• Za týmto účelom označte vyvítané otvory: Umiestnite brúsku tak, ako sa bude neskôr inštalovať. Označte polohu otvorov, ktoré sa majú vítať, na pracovnom stole.
  • Vyvítajte otvory cez pracovný stôl.
• Umiestnite brúsku nad otvory a zasuňte vhodné skrutky zhora do otvorov brúsky a pracovného stola.
• Teraz zospodu pevne zoskrutkujte brúsku pomocou príložiek a vhodných šesfhranných matíc.

9.7 Použitie ako mobilná brúska

Pri mobilnom nasadení brúsky sa odporúča montáž vhodnej základovej dosky. Tú potom môžete zasvorkovať na príslušný pracovný stôl.

Základová doska by mala mat' minimálnu hrúbku 19 mm a mala by byt dostatočne väčšia ako brúska, aby ste našli miesto pre svorky.

• Zaznačte na základnú dosku otvory, ktoré sa majú vyvítať.
• Pokračujte podľa popisu v posledných 3 krokoch bodu „Po-užitie ako stacionárny stroj”.

Upozornenie: Dbajte na vhodnú dlžku skrutiek. Skrutky Spax nesmú prečnievať, aby nepoškodili podklad. Naopak, skrutky so šesthrannou hlavou musia prečnievať, aby sa dali namontovať priložky a šesthranné matice.

9.8 Zapínač/vypínač (5) (obr. 13)

• Stlačením zeleného tlačidla „1“ je možné zapnút brúsku.
• Na opätovné vypnutie brúsky sa musí stlačit' červené tlačidlo „0“.
  Varovanie: Pre zapnutie a vypnutie brúsky nikdy nesiahajte na spínač ponad brúsku! Nebezpečenstvo poranenia!

9.9 Brúsenie

• Počas brúsenia vždy pevne držte obrobok.
• Nevyvíjajte vel'ký tlak.
• Obrobok by sa mal počas brúsenia na brúsnom páse (13), resp. brúsnom tanieri (4), pohybovať sem a tam. Tým zabrá-nite, aby sa brúsny papier opotreboval iba na jednej strane.
• Dôležité! Kusy dreva by sa mali vždy brúsít' v smere textúry dreva, aby sa zabránilo odlupovaniu. Pozor! Ak by sa pri prácach zablokoval brúsny tanier (4) alebo brúsny pás (13), odstráňte obrobok a počkajte, kým nedosiahne váš prístroj opát najvyššie otáčky.

9.10 Prípojka odsávania prachu

Zatvorte odsávanie prachu pri spracovaní silno prašných materiálov.

Pozor: Pri obrábaní kovov sa odsávanie prachu nesmie pripojit.

10. Preprava

Na prepravu elektrického náradia odpojte prístroj od elektrickej siete a postavte ho na iné, na to určené miesto.

11. Pracovné pokyny

11.1 Brúsenie faziet a hrán (obr. 14)

• Za týmto účelom uvoľnite fixačnú skrutku (8).
• Uvedte pracovný stôl do požadovaného náklonu. Pozor: Pracovný stôl by ani v naklonenej polohe nemal byť od brúsneho taniera (4) vzdialený viac ako 1,6 mm!
  • Znovu utiahnite fixačnú skrutku (8).

11.2 Brúsenie čelných plôch s priečnym dorazom (obr. 15a, 15b)

Dodaný priečny doraz (6) ul'ahčuje precízne brúšenie. Pomocou priečneho dorazu (6) je možné dodatočne nastaviť k sklonu brúsneho stola (7) brúsny uhol. Odporúčame ho používať pri brúšení (krátkych) čelných plôch.

Upozornenie: Vždy prisúvajte obrobok z l'avej strany do stredu brúsneho kotúča, nikdy nie d'alejl Nebezpečenstvo poranenia v dôsledku vymršteného obrobku!

11.3 Horizontálne a vertikálne brúsenie (obr. 9–11, 16)

Vaša brúska sa môže používať horizontálne aj vertikálne. Pracovný stôl sa dá zmysluplné používať obomi spôsobmi.

• Uvol'nite inbusovú skrutku (12).
- Posuňte brúsny pás (13) nahor do požadovanej polohy.
- Znova utiahnite inbusovú skrutku (12), aby ste ju upevnili v tejto polohe.
- Ako podložka pod obrobok sa v tejto polohe môže použit' brúsny stôl (7). Za týmto účelom musíte najskôr uvoľniť obidve inbusové skrutky (17) a potom odstránit' dorazovú lištu (14). Brúsny stôl (7) sa teraz môže potlačit' do otvoru prídržnej rúrky (20) a zafixovať fixačnou skrutkou (8).

Upozornenie: Dlhé obrobky brúste vo vertikálnej polohe tým, že budete obrobok rovnomerne posúvať po brúsnom páse (13).

11.4 Povrchové brúšenie na brúsnom páse (obr. 17)

• Pevne držte obrobok (W). Dávajte si pozor na prsty! Nebezpečenstvo poranenia!
• Ved'te obrobok tým, že ho pevne pritlačite na dorazovú lištu (14), rovnomerne po brúsnom páse (13). Pozor: Bud'te obzvlášť opatrní pri brúsení mimoriadne tenkých alebo dlhých materiálov (príp. aj bez dorazovej lišty (14)). Prítlak nesmie byť nikdy príliš silný, aby mohol byť zbrúsený materiál dopravovaný od brúsneho pásu (13).

11.5 Brúšenie vypuklých zaoblení (obr. 18)

Varovanie: Čelné plochy rovných obrobkov nebrúste na unášacom hriadeli (R)! Obrobok (W) sa môže pritom vymrštiť. Nebezpečenstvo poranenia!

Vypuklé zaoblenia vždy brúste na brúsnom páse (13) na unášacom hriadeli.

• Pevne držte obrobok. Dávajte si pozor na prstyl Nebezpečenstvo poranenia!
• Obrobok vedte rovnomerne po brúsnom páse (13). Pozor: Budte obzvlást' opatrní pri brúsení mimoriadne tenkých alebo dlhých materiálov.

11.6 Brúšenie vypuklých zaoblení (obr. 19)

Vypuklé zaoblenia sa musia brúsít na brúsnom kotúči tým, že obrobok (W) sa vedie z l'avého okraja k stredu brúsneho kotúča.

• Pevne držte obrobok. Dávajte si pozor na prstý! Nebezpečenstvo poranenia!
• Rovnomerne pritlačte obrobok na brúsny kotúč a pritom ho posúvajte zl'ava až do stredu brúsneho kotúča.

Varovanie: Vypuklé zaoblenia nikdy nebrúste na pravej strane brúsneho kotúčal Obrobok sa môže vymrštiť! Nebezpečenstvo poranenia!

Varovanie! Pred každým nastavením, údržbou alebo opravou vytiahnite sieľovú zástrčku!

Na čistenie plastu nepoužívajte žiadne leptavé prostriedky.

V pásovej a tanierovej brúske sa môže hromadit' prach. Pravidelne to kontrolujte (najlepšie po každom použití) a odstráňte prach napríklad vyfúknutím alebo opatrne stlačeným vzduchom.

12.4 Servisné informácie

Je potrebné dbať na to, že pri tomto produkte podliehajú nasledujúce diely použitiu primeranému alebo prirodzenému opotrebovaniu, resp. nasledujúce diely sú potrebné ako spotrebné materiály.

Diely podliehajúce opotrebovaniu*: Brúsny prostriedok, Ozubený remeň

12.5 Dostupné príslušenstvo

• Brúsny pás D 915 x Š 100 mm, 3 kusy:
  K 240 - číslo artikla: 7903306602
  K 120 - číslo artikla: 88000212
  K 180 - číslo artikla: 88000221
  K 80 - číslo artikla: 88000211

• ∅ brúsneho papiera 150 mm, 10 kusov:
  K 80 - číslo artikla: 88000208
  K 120 - číslo artikla: 88000209
  K 180 - číslo artikla: 88000220
  K 240 - číslo artikla: 7903306601
  • 12-dielny brúsny set – číslo artikla: 7903302601
  pozostáva z:
  3x brúsny papier, zrnitosť 80/120/180
  1x brúsny pás, zrnitosť 80/120/180

• Ochranné okuliare – číslo artikla: 7909601701

13. Skladovanie

Prístroj a jeho príslušenstvo skladujte na tmavom, suchom a nezamízajúcom mieste neprístupnom pre deti. Optimálna skladovacia teplota sa nachádza medzi 5 a 30 °C.

V prípade stacionárneho používania zakryte prístroj po použití, aby ste ho chránili pred prachom alebo vlhkosťou.

V prípade mobilného používania zabaľte prístroj po použití do pôvodného balenia.

Návod na obsluhu skladujte pri elektrickom prístroji.

14. Elektrická prípojka

Nainštalovaný elektromotor je pripojený a pripravený na prevádzku. Pripojenie zodpovedá príslušným ustanoveniam VDE a DIN. Sieťová prípojka na strane zákazníka, ako aj predlžovacie vedenie musia zodpovedať týmto predpisom.

14.1 Poškodené elektrické prípojné vedenie

Na elektrických prípojných vedeniach často vznikajú škody na izolácii.

Príčinami môžu byť:

• Stlačené miesta, keď sa prípojné vedenia vedú cez okno alebo medzeru medzi dverami.
• Zalomené miesta v dôsledku neodborného upevnenia alebo vedenia prípojného vedenia.
• Rozrezané miesta vzniknuté pri prejazde cez prípojné vedenie.
• Škody na izolácii pri vytrhnutí zo zásuvky v stene.
• Trhliny pri zostarnutí izolácie.

Takéto poškodené elektrické prípojné vedenia sa nesmú používať a z dôvodu poškodenia izolácie sú životunebezpečné.

Elektrické prípojné vedenia pravidelne kontrolujte ohľadne poškodení. Dbajte na to, aby prístroj pri kontrolných prácach nebol pripojený k napájaciemu zdroju.

Elektrické prípojné vedenia musia zodpovedať príslušným ustanoveniam VDE a DIN. Používajte iba prípojné vedenia s rovnakým označením.

Vytlačenie označenia typu na prípojnom kábli je predpis.

Bezpečnostné upozornenia pre výmenu poškodených alebo chybných sietových prívodov

Typ Y

Ak je potrebná výmena prípojného vedenia, tak ju musí vykonať výrobca alebo jeho zástupca, aby sa zabránilo bezpečnostným ohrozeniam.

14.2 Motor na striedavý prúd

• Sieťové napätie musí byť 230 - 240 V\~.
• Predlžovacie vedenia do dlžky 25 m musia vykazovať prierez 1,5 mm².

Prípojky a opravy elektrickej výbavy smie vykonávať iba vyučený elektrikár.

V prípade otázok uved'te, prosím, nasledujúce údaje:

15. Likvidácia a opätovné zhodnotenie

Prístroj sa nachádza v obale, aby sa zabránilo prípadným škodám pri preprave. Tento obal je surovina, je teda opätovne použiteľný alebo možno vykonať jeho recykláciu.

Prístroj a jeho príslušenstvo pozostávajú z rôznych materiálov, ako napr. kov a plasty. Poškodené konštrukčné diely odovzdajte na likvidáciu nebezpečného odpadu. Informácie si zistite v špecializovanom obchode alebo od správy obce!

Obal je z ekologického materiálu, ktorý môžete zlikvidovať v miestnych recyklačných centrách.

O možnostiach likvidácie opotrebovaného prístroja sa informujte na vašej samospráve alebo štátnej správe.

Tento symbol upozorňuje na to, že tento výrobok sa musí zlikvidovať podľa smernice o odpade z elektrických a elektronických zariadení (2012/19/EÚ) a nesmie sa zlikvidovať s domovým odpadom. Tento výrobok sa musí odovzdať na to určenému zbernému stredisku. K tomu môže dôjst napríklad vrátením pri nákupe podobného výrobku alebo odovzdaním autorizovanému zbernému stredisku na recykláciu odpadu zo starých elektrických a elektronických zariadení. Neodborné zaobchádzanie so starými zariadeniami môže mať v dôsledku potenciálne nebezpečných látok, ktoré obsahuje odpad z elektrických a elektronických zariadení, negatívny vplyv na životné prostredie a zdravie osób. Odbornou likvidáciou tohto výrobku navyše prispievate k efektívnemu využívaniu prírodných zdrojov. Informácie o zberných strediskách pre staré zariadenia získate od vašej miestnej správy, verejnoprávnej inštitúcie zaoberajúcej sa likvidáciou odpadu, autorizovaného úradu pre likvidáciu odpadu z elektrických a elektronických zariadení alebo od vášho odvozu odpadkov.

16. Odstraňovanie porúch

Porucha Možná príčina Náprava
Motor sa nerozbieha Poškodený zapínač/vypínač Pred použitím brúsky vymeňte všetky poškodené diely.Kontaktujte vaše miestne servisné centrum alebo autorizovanú servis-nú stanicu. Každý pokus o opravu môže viesť k nebezpečenstvám,ak ju nevykonáva kvalifikovaný odborník.
Počas práce sa brúskaspomal’uje	Na obrobok sa vyvíja príliš vel’kýtlak.	Vyvíjajte na obrobok menší tlak.
Brúsny pás odbieha odhnacích kotúčov.	Nebeží v stope. Nastavte stopu.
Počas brúsenia horídrevo.	Brúsny kotúč alebo brúsny pás jenatretý mazivom.	Vymeňte pás alebo kotúč.
	Na obrobok sa vyvíjal príliš vel’kýtlak.	Redukujte tlak na obrobok.

17. Záručný list

naše výrobky podliehajú prísnej kontrole kvality. V prípade, že nebude prístroj napriek tomu bezchybne fungovať, je nám to veľmi l’úto a prosíme Vás, aby ste sa obrátili na našu servisnú službu na adrese uvedenej na tomto záručnom liste. Radi Vám budeme k dispozícii taktiež telefonicky na uvedenom servisnom telefónnom čísle. Pri uplatňovaní nárokov na záručné plnenie platia nasledujúce podmienky:

• Tieto záručné podmienky upravujú dodatočné záručné plnenie. Vaše zákonné nároky na záruku nie sú touto zárukou dotknuté. Naše záručné plnenie je pre Vás zadarmo.
• Záručné plnenie sa vzťahuje výlučne len na nedostatky, ktoré sú spôsobené chybami materiálu alebo výrobnými chybami, a je obmedzené na odstránenie týchto nedostatkov resp. výmenu prístroja. Prosím, dbajte na to, že naše prístroje neboli svojim určením konštruované na profesionálne, remeselnícke ani priemyselné použitie. Táto záručná zmluva sa preto neuzatvára, ak sa prístroj bude používať v profesionálnych, remeselníckych alebo priemyselných prevádzkach ako aj na činnosti rovnocenné s takýmto použitím. Z našej záruky sú okrem toho vylúčené náhradné plnenie za škody pri transporte, škody spôsobené nedodržaním návodu na montáž alebo na základe neodbornej inštalácie, nedodržaním návodu na použitie (ako napr. pripojením na nesprávne sieťové napätie alebo druh prúdu), zneužívaním alebo nesprávnym používaním (ako napr. preťaženie prístroja alebo použitie nepripustných pracovných nástrojov alebo príslušenstva), nedodržaním pokynov pre údržbu a bezpečnostných pokynov, vniknutím cudzích telies do prístroja (ako napr. piesok, kamene alebo prach), použitím násilia alebo cudzieho pôsobenia (napr. škody spôsobené pádom), a taktiež je vylúčené bežné opotrebenie primerané použitiu.

Nárok na záruku zaniká, ak už boli na prístroji svojvolne uskutočnené zásahy.

• Doba záruky je 3 roky a začina sa dátumom nákupu prístroja. Nároky na záruku sa musia uplatnit pred koncom uplynutia záručnej doby do dvoch týždňov od zistenia nedostatku. Uplatnenie nárokov na záruku po uplynutí záručnej doby je vylúčené. Oprava alebo výmena prístroja nevedie k predlženiu záručnej doby ani nedochádza na základe tohto plnenia ku vzniku novej záručnej doby pre prístroj ani pre akékoľvek inštalované náhradné diely. To platí taktiež pri nasadení miestneho servisu.
• Pre uplatnenie Vášho nároku na záruku sa, prosím, obrátte na nižšie uvedenú adresu servisu. Pokial' reklamácia prebieha počas záručnej doby, dáme Vám k dispozícii formulár o vrátení tovaru, s ktorým nám môže svoj chybný prístroj bezplatne poslať späť. Prosím, popíšte nám čo najpresnejšie dôvod reklamácie. Ak spadá defekt prístroja pod naše záručné plnenie, dostanete obratom naspäť opravený alebo nový prístroj.

Samozrejme Vám radi opravíme závady na prístroji na vaše náklady, ak tieto závady nespadajú alebo už nespadajú do rozsahu záruky. Prosím, pošlite nám v takom prípade prístroj na našu servisnú adresu.

Priama linka servisu (SK):

[phone]

(0,00 €/Min.)

E-mailová adresa (SK):

[e-mail]

Adresa servisu (SK):

GARLAND distributor, s.r.o.

Hradecká 1136

CZ - 50601 Jicín

PDF ONLINE www.1idi-service.com

Na stránke www.lidl-service.com si môžete stiahnuť tieto a veľa d’alších príručiek, videí o výrobkoch a inšta-lačné softvéry.
